3060FR02 - Microondas KENMORE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Microondas
Marca	Kenmore
Modelo	3060FR02
Capacidad	0.9 pies cúbicos (aprox. 25 litros)
Potencia	900 W
Dimensiones (Ancho x Alto x Fondo)	19.3 x 11.6 x 14.2 pulgadas (aprox. 49 x 29.5 x 36 cm)
Peso	12.3 kg
Alimentación	120 V, 60 Hz
Consumo de energía	1450 W (cocción), 1500 W (máximo)
Frecuencia de microondas	2450 MHz
Funciones principales	Cocción rápida, descongelado, temporizador, 6 niveles de potencia
Plato giratorio	Sí, de 12 pulgadas de diámetro
Pantalla digital	Sí, LED con reloj
Bloqueo de seguridad infantil	Sí
Material del interior	Acero inoxidable (antiadherente)
Color	Blanco / Acero inoxidable (según variante)
Entretiempo y limpieza	Limpiar con un paño húmedo y detergente suave; no usar abrasivos
Reparabilidad	Piezas de repuesto disponibles; se recomienda servicio técnico autorizado
Volumen del sonido de aviso	Audible ajustable
Garantía	1 año (limitada por el fabricante)

Preguntas frecuentes - 3060FR02 KENMORE

¿Cómo descongelar alimentos en el microondas Kenmore 3060FR02?

Utilice la función de descongelado por peso o tiempo. Seleccione el peso del alimento y el microondas calculará automáticamente el tiempo. Es recomendable dar la vuelta a los alimentos a mitad del ciclo para un descongelado uniforme.

¿Qué hacer si el microondas no calienta?

Verifique que la puerta esté bien cerrada, que no haya objetos metálicos en el interior y que el temporizador esté configurado. Si el problema persiste, puede deberse a un fusible quemado o un problema con el magnetrón; consulte al servicio técnico.

¿Cómo activar el bloqueo de seguridad infantil?

Mantenga presionado el botón 'Stop/Clear' durante 3 segundos hasta que escuche un pitido y vea el ícono de candado en la pantalla. Para desactivar, repita la operación.

¿Puedo usar recipientes de metal en el microondas?

No, los recipientes metálicos pueden causar chispas y dañar el microondas. Use solo recipientes aptos para microondas (vidrio, cerámica, plástico apto).

¿Cómo limpiar el interior del microondas?

Limpie con un paño húmedo y detergente suave. Para manchas difíciles, coloque una taza de agua con limón y caliente 3 minutos; el vapor ablandará la suciedad. No use estropajos abrasivos.

¿El plato giratorio se puede quitar para limpiarlo?

Sí, el plato giratorio y el anillo de soporte se pueden retirar fácilmente. Lávelos con agua tibia y jabón, y séquelos bien antes de volver a colocarlos.

¿Cómo ajustar la potencia de cocción?

Presione el botón 'Power Level' repetidamente hasta alcanzar el nivel deseado (1 a 10). Luego configure el tiempo y presione 'Start'. Por ejemplo, nivel 5 es aproximadamente 50% de potencia.

¿Qué significan los códigos de error en la pantalla?

Los códigos comunes incluyen 'E1' (problema de sensor) o 'E2' (sobrecalentamiento). Consulte el manual o contacte al soporte técnico. Si aparece un código, desenchufe el microondas durante 5 minutos y vuelva a enchufarlo.

¿Se puede usar el microondas sin el plato giratorio?

No recomendado, ya que la cocción no será uniforme y podría dañar el microondas. Siempre use el plato giratorio a menos que las instrucciones específicas indiquen lo contrario.

¿Cómo cambiar la hora en el reloj del microondas?

Presione el botón 'Clock', luego use los botones numéricos para ingresar la hora (formato de 12 o 24 horas según el modelo). Presione 'Clock' nuevamente para confirmar.

MANUAL DE USUARIO 3060FR02 KENMORE

INSTRUCCIONES DE INSTALACIÓN 2

Herramientas y piezas 2

Requerimientos de ubicación 2

Dimensiones de abertura requeridas....2

Dimensiones del juego de molduras del marco....2

Requerimientos eléctricos 3

Preparación del horno microondas 3

Preparación de la abertura/gabinete 4

Instalación del horno microondas 5

Instalación del juego de molduras del marco 5

SEGURIDAD DEL HORNO MICROONDAS

Su seguridad y la de otras personas es muy importante.

Existen muchos mensajes de seguridad importante tanto en este manual como en el dispositivo. Siempre lea y sigas todas las instrucciones de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo lo alerta sobre peligros potenciales que pueden matarlo o lastimarlo tanto a usted como a otras personas.

Todos los mensajes de seguridad serán precedidos por este simple y las palabras "PELIGRO" o "ADVERTENCIA".

Estas palabras quieren decir que:

PELIGRO

ADVERTENCIA

Si no sigue estas instrucciones inmediatamente puede morir o resultar seriamente lastimado.

Si no sigue estas instrucciones puede morir o resultar seriamente lastimado.

Todos los mensajes de seguridad especificarán cuál es el peligro potencial, cómo reducir la posibilidad de resultar lastimado y qué puede ocurrir si no se siguen las instrucciones.

Especificaciones:

TAMAÑO DEL JUEGO NÚMEROS/COLORES DEL MODELO DEL JUEGO

30"(76.2cm) 204.23069610 /Negro /Inoxidable 204.23063610

■ Los juegos empotrados pueden instalarse sobre los modelos de hornos microondas Kenmore 204.77603610, 204.76989610, 204.76982610 y 204.76983610.
■ Los juegos empotrados pueden instalarse sobre cualquier horno encastrado de pared (eléctrico o a gas) de hasta 30" (76.2cm) anchas.

INSTRUCCIONES DE INSTALACIÓN

Herramientas y piezas

Herramientas necesarias

Reúna todas las herramientas y piezas requeridas antes de comenzar con la instalación. Lea y siga las instrucciones proporcionadas para las herramientas listadas a continuación.

■ Cinta de medir
■ Taladro
■Lápiz
■ Broca de taladro de 7/64"
■ Destornillador Phillips

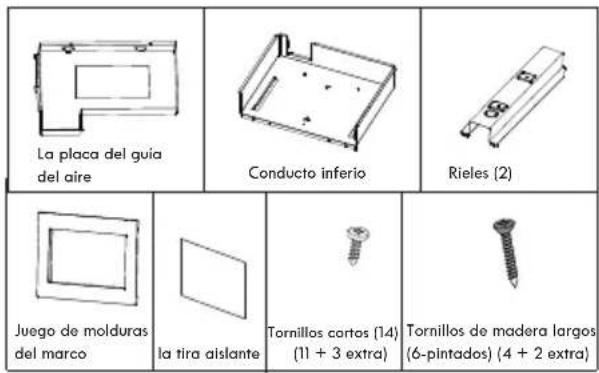

Piezas proporcionadas (no aparecen a escala)

Aviso: La placa del guía del aire: Solo para ser usado con el microondas modelo: 204.77603610.

Requerimientos de ubicación

Puede instalar el horno microondas sobre un horno empotrado. Si va a realizar este tipo de instalación, asegúrese de que exista un mínimo de 3" (7.6 cm) entre la parte superior de la abertura del horno inferior y el suelo de la abertura del horno microondas.

El horno microondas podría instalarse en un gabinete independiente (sin un horno empotrado debajo). Para un mejor uso, recomendamos una Recomendamos una distancia mínima de 36" (91.4 cm) desde el suelo hasta la parte de abajo de la superficie donde pondrá el horno microondas.

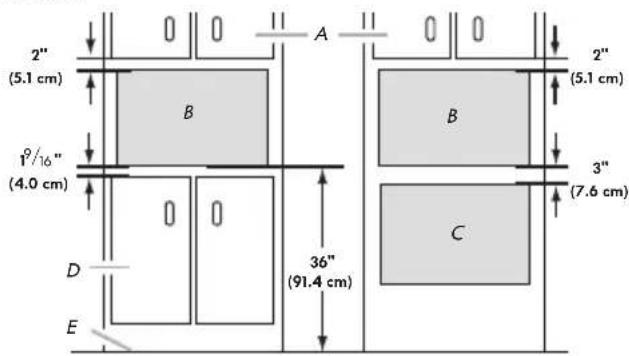

Asegúrese que los gabinetes cercanos puedan abrirse y cerrarse libremente. Deje un espacio de al menos 1 ^3 /(64.0 cm) debajo del piso de la abertura (3" [7.6 cm] para realizar la instalación sobre un horno empotrado) y un espacio de al menos 2" (5.1 cm) por sobre la abertura de la abertura.

A. Gabinete superior

B. Abertura de horno microondas

C. Abertura de horno inferior

D. Gabinete inferior

E. Piso

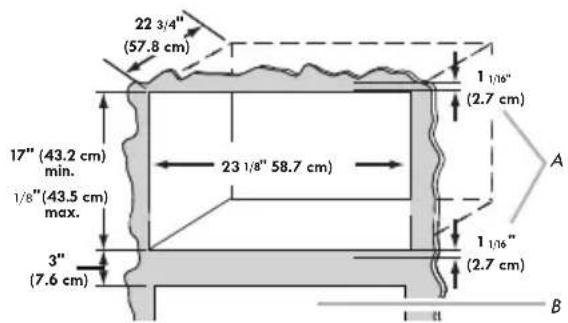

Dimensiones de recorte requeridas

A. Saliente del juego de molduras del marco B. Abertura para horno inferior

OBSERVACIONES:

La altura es muy importante: 17" (43.2 cm) mínimo, 17 ^1% (43.5 cm) máximo.
Las medidas de ancho y profundidad tienen una tolerancia de ±1/16" (2 mm).
La dimensión mínima de 3" (7.6 cm) es desde el cielo de la abertura del horno inferior hasta el piso de la abertura del horno microondas.
El juego de molduras se extiende 1" (267 cm) por sobre y por debajo del espacio de la abertura.

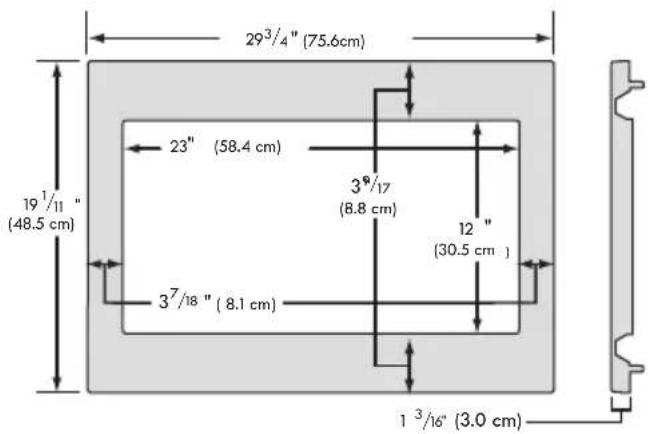

Dimensiones del juego de molduras del marco

Juego de molduras *30" (76.2 cm)

Requerimientos eléctricos

PELIGRO

Riesgo de descarga eléctrica

Conecte a un enchufe a tierra de tres puntas.

No retire el enchufe a tierra.

No utilice un adaptador.

No utilice una extensión o alargador.

El no seguir estas instrucciones puede provocar la muerte, incendio, o descargas eléctricas.

Cumpla con todos los códigos y ordenanzas locales.

Requerido:

■ Suministro eléctrico de 120 volt, 60 Hz, AC solamente, 15-o 20-amp con un fusible o disyuntor.

Recomendado:

■ Un fusible o disyuntor de acción retardada.
■ Un circuito separado que alimente sólo a este horno microondas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Para todos los dispositivos con cables:

El horno microondas debe tener conexión a tierra. En caso de corto circuito, este tipo de conexión reduce el riesgo de descargas eléctricas al proporcionar un cable de escape para la corriente eléctrica. Este dispositivo está equipado con un cable que cuenta con un enchufe de conexión a tierra. El enchufe debe ser conectado a un tomacorriente correctamente instalado y conectado a tierra.

ADVERTENCIA: Un uso inadecuado del enchufe con conexión a tierra podría producir una descarga eléctrica. Consulte con un eléctrico calificado o con personal de servicio técnico si no comprende completamente las instrucciones de conexión a tierra o si tiene dudas sobre si el microondas está conectado a tierra de forma adecuada. No utilice alargadores o extensiones. Si el cable de suministro eléctrico es muy corto, haga que un técnico o eléctrico calificado instale un tomacorriente cerca del horno.

GUARDE ESTAS INSTRUCCIONES

Preparación del horno microondas

Ensamblar rails

1. Desconecte el horno microondas antes de proceder con la instalación.
2. Retire todos los elementos sueltos que se encuentren al interior del horno.

3. Gire suavemente el horno microondas sobre su parte superior con la puerta mirando hacia adelante (instalación frontal).

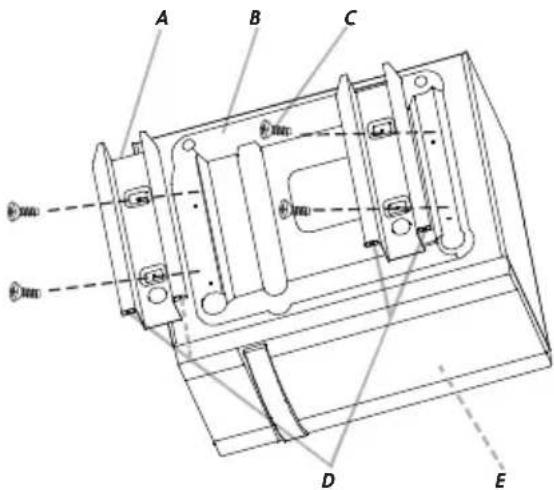

4. Aligner les deux tringles sur le plancher du four à micro-ondes tel qu'illustré en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

A. Rieles (2)
B. Parte trasera del horno microondas
C. Tornillos cortos (4)
D. Soportes
E. Piso

Ensamblar la placa del guía del aire

Aviso: Este paso solo aplica al microondas modelo: 204.77603610.

Para otros modelos de microondas, ignore este paso y avance al paso "Pegar las tira aislantes sobre los respiraderos".

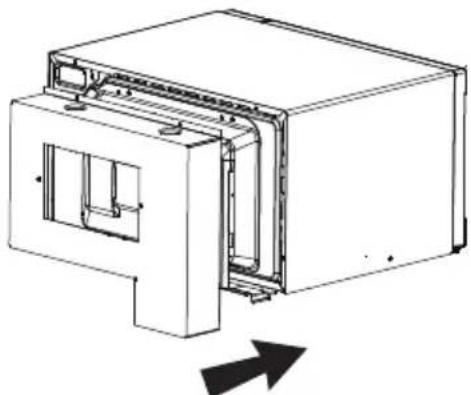

1. Poner el horno de microondas a la posición vertical con cuidado.
2. Alinear la placa del guía del aire con la placa posterior del horno de microondas.

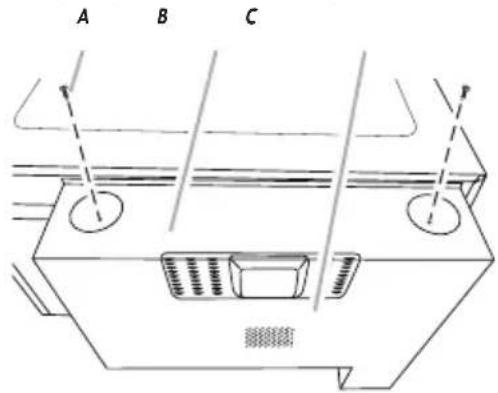

1. Usar dos tornillos para fijar la parte superior de la placa del guía del aire a la parte posterior del horno, como puede ver adjunto.

A. Tornillo corto (2)
B. La placa del guía del aire
C. La parte posterior del horno de microondas

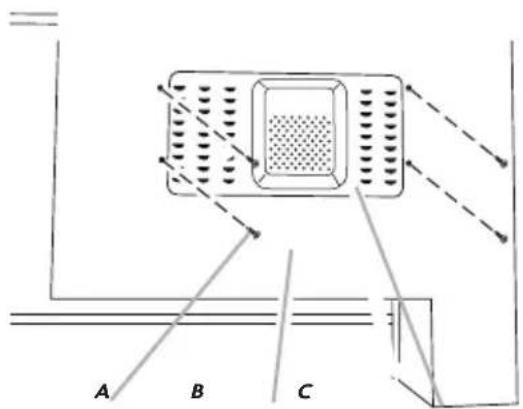

1. Usar cuatro tornillos para fijar la placa del guía del aire a la parte posterior del horno, como puede ver adjunto.

A. Tornillo corto (4)
B. La placa del guía del aire
C. La parte posterior del horno de microondas

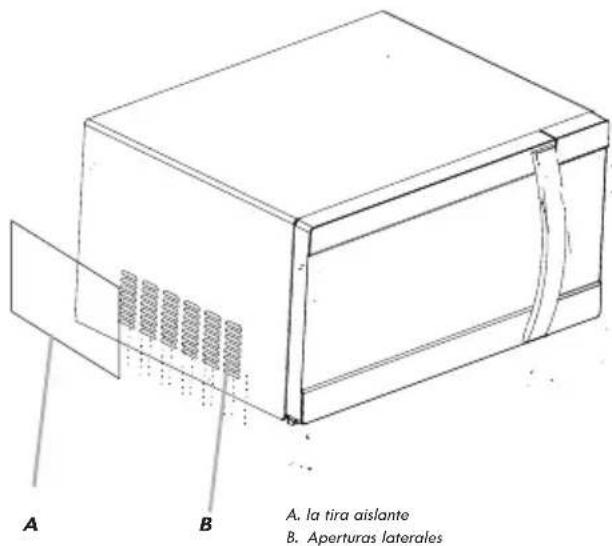

Pegar las tira aislantes sobre los respiraderos

1. Pegue las tira aislantes sobre los respiraderos laterales del microondas para evitar que el calor se escape.

Preparación de la abertura/gabinete

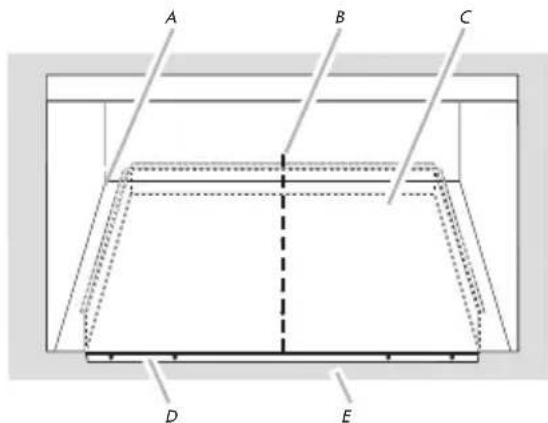

1. En el piso de la abertura, encuentre y marque la línea central.
2. Coloque la base inferior en la abertura, con el soporte descansando sobre la parte delantera inferior enfrentando la abertura.

A. Piso de abertura D. Soporte base inferior
B. Línea central E. Orientación delantera
C. Base inferior

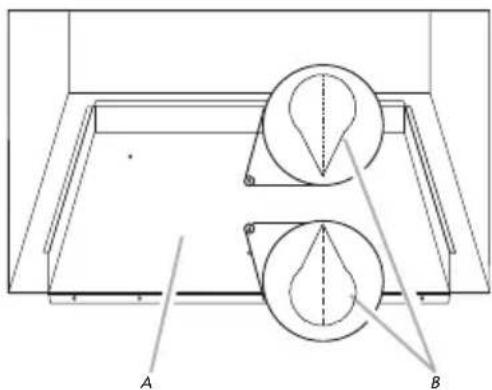

1. Alinee la flecha central de la base inferior con la línea que dibujó en el Paso 1.

A. Base inferior
B. Flechas centrales, alineadas con la línea central

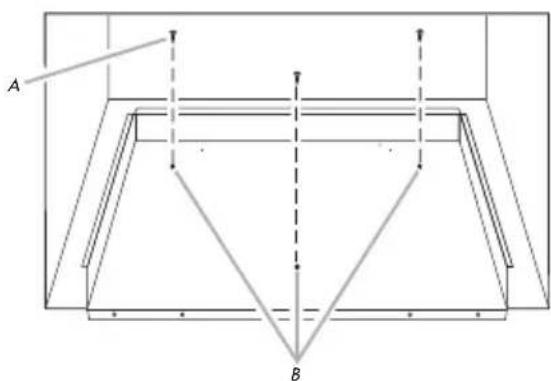

1. Marque los tres agujeros de montaje a través de la base inferior sobre el piso del recorte.

A. Tornillos cortos (3)
B. Agujeros de montaje de la base inferior

1. Utilizando la broca de 7/64", haga los tres agujeros marcados en el Paso 4.
2. Realinee e instale la base inferior con los tres tornillos cortos.
3. Use una broca de 7/64" para hacer los agujeros guías en las cuatro perforaciones de las bridas de montaje del ducto, en la parte inferior frente al recorte/apertura del gabinete.

A. Soporte de la base inferior B. Agujeros de montaje

Instalación del horno microondas

1. Gire suavemente el horno microondas a su posición derecha.
2. Posicione el horno microondas cerca del espacio de la abertura.

PELIGRO

Riesgo de descarga eléctrica

Conecte a un enchufe a tierra de tres puntas.

No retire el enchufe a tierra.

No utilice un adaptador.

No utilice una extensión o alargador.

El no seguir estas instrucci nes puede provocar la muerte, incendio, o descargas eléctricas.

1. Conecte el horno microondas.

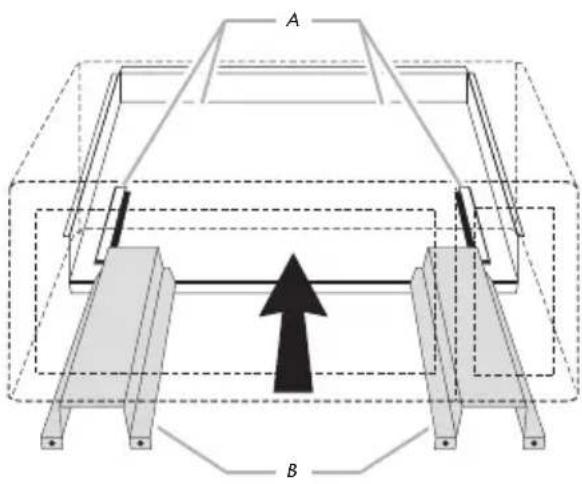

2. Alinee los rieles con las guías de precisión de la base inferior.

A. Rieles guías B. Rieles

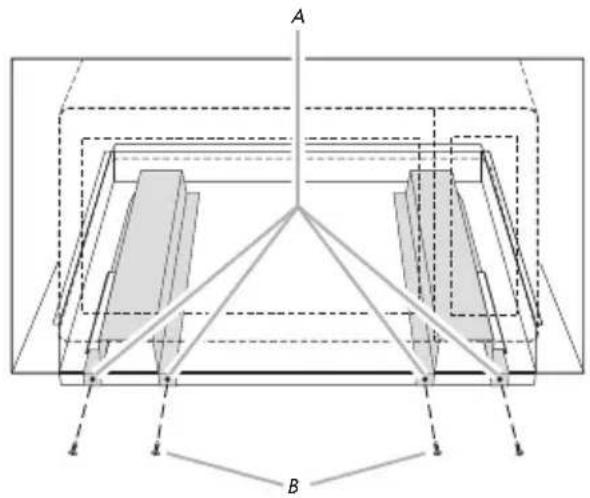

1. Deslice el horno microondas hacia atrás para ponerlo en su lugar. Los agujeros de los soportes de los rieles y de la base inferior se alinearán contra la parte delantera inferior de la abertura del gabinete.
2. Asegure el horno microondas a la abertura/gabinete instalando cuatro tornillos cortos en los agujeros de montaje.

A. Agujeros de montaje B. Tornillos cortos (4)

Instalación del juego de molduras del marco

1. Posicione el juego de molduras del marco sobre el espacio vacío para que las lengüetas inferiores descansen en el piso de la abertura, tal y como aparece en el dibujo.

A. Juego de molduras delantero B. Lengüetas (superior e inferior) C. Piso de abertura/gabinete

1. Sostenga el juego de molduras del marco en su lugar y utilice la broca de 7/64" para hacer cuatro agujeros en la parte delantera de la abertura/gabinete tanto en la esquina superior e inferior del juego de molduras.

OBSERVACIONES:

Los agujeros deben ser taladrados en forma descendente desde la parte superior y en forma ascendente desde la parte inferior en un ángulo de cerca de 45°.

Para evitar daños en el juego de molduras del marco, no apriete en exceso los tornillos.

A. Juego de mold uras del marco
B. Guía de agujero de montaje
C. Tornillo de madera largo (4-pintados)
D. Cielo de abertura

1. Asegure el juego de molduras del marco a la abertura/gabinete instalando los cuatro tornillos para madera largos (pintados) en los agujeros taladrados en el Paso 2.

De esta forma habrá terminado la instalación. Vuelva a colocar cualquier elemento suelto que haya retirado de la cavidad del horno microondas.

Guarde estas instrucciones para referencias futuras.

KENMORE LIMITED WARRANTY

POR UN AÑO a partir de la fecha de venta, este producto está garantizado contra defectos en materiales o en mano de obra cuando se instale correctamente de acuerdo a las instrucciones provistas.

CON EL COMPROBANTE DE VENTA, devuelva un producto defectuoso a la tienda donde lo compró y será reemplazado gratuitamente.

Esta garantía se anula si este electrodoméstico se usa para cualquier propósito que no sea el uso doméstico privado.

Esta garantía le otorga derechos legales específicos, y es posible que tenga también otros derechos, los cuales varían de un estado a otro.
