MANUAL DE USUARIO 2760FR01 KENMORE

MICROWAVE OVEN SAFETY 1	SEGURIDAD DEL HORNO MICROONDAS	1
INSTALLATION INSTRUCTIONS 2	INSTRUCCIONES DE INSTALACIÓN	2
Tools and Parts	Herramientas y piezas	2
Location Requirements	Requerimientos de ubicación	2
Required Cutout Dimensions	Dimensiones de abertura requeridas	2
Trim Kit Frame Dimensions	Dimensiones del juego de molduras del marco	2
Electrical Requirements	Requerimientos eléctricos	3
Prepare Microwave Oven	Preparación del horno microondas	3
Attach Rails	La instalación de la Rieles	3
Stick the insulating strip	Pegue la tira aislante	3
Prepare Cutout/Cabinet Opening	Preparación de la abertura/gabinete	4
Install the Microwave Oven	Instalación del horno microondas	4
Install Trim Kit Frame	Instalación del juego de molduras del marco	5

SEGURIDAD DEL HORNO MICROONDAS

Su seguridad y la de otras personas es muy importante.

Existen muchos mensajes de seguridad importante tanto en este manual como en el dispositivo. Siempre lea y sigas todas las instrucciones de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo lo alerta sobre peligros potenciales que pueden matarlo o lastimarlo tanto a usted como a otras personas.

Todos los mensajes de seguridad serán precedidos por este simple y las palabras "PELIGRO" o "ADVERTENCIA".

Estas palabras quieren decir que:

PELIGRO

ADVERTENCIA

Si no sigue estas instrucciones inmediatamente puede morir o resultar seriamente lastimado.

Si no sigue estas instrucciones puede morir o resultar seriamente lastimado.

Todos los mensajes de seguridad especificarán cuál es el peligro potencial, cómo reducir la posibilidad de resultar lastimado y qué puede ocurrir si no se siguen las instrucciones.

Especificaciones:

TAMAÑO DEL JUEGO NÚMEROS/COLORES DEL MODELO DEL JUEGO

27"(68.6cm) 204.23073610/Inoxidable

30"(76.2cm) 204.23093610/Inoxidable

204.23099610/ Negro

■ Los juegos empotrados pueden instalarse sobre los modelos de hornos microondas Kenmore 204.79399610 y 204.79393610.
■ Los juegos empotrados pueden instalarse sobre cualquier horno encastrado de pared (eléctrico o a gas) de hasta 30" (76.2cm) anchas.

INSTRUCCIONES DE INSTALACIÓN

Herramientas y piezas

Herramientas necesarias

Reúna todas las herramientas y piezas requeridas antes de comenzar con la instalación. Lea y siga las instrucciones proporcionadas para las herramientas listadas a continuación.

■ Cinta de medir
Taladro
Lápiz
■ Broca de taladro de 7/64"
■ Destornillador Phillips

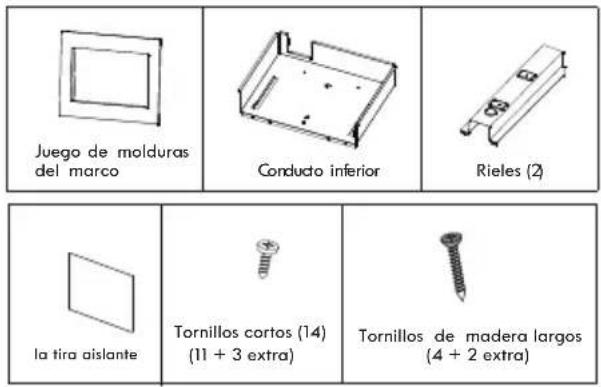

Piezas proporcionadas (no aparecen a escala)

Juego de molduras del marco Conduo inferior Rieles (2) la tira aislante Tornillos cortos (14) (11 + 3 extra) Tornillos de madera largos (4 + 2 extra)

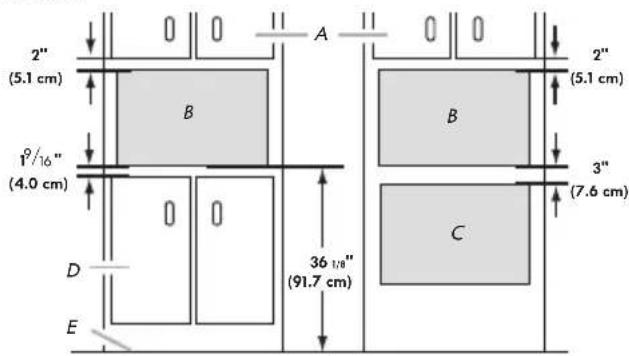

Requerimientos de ubicación

Puede instalar el horno microondas sobre un horno empotrado. Si va a realizar este tipo de instalación, asegúrese de que exista un mínimo de 3" (7.6 cm) entre la parte superior de la abertura del horno inferior y el suelo de la abertura del horno microondas. El horno microondas podría instalarse en un gabinete independiente (sin un horno empotrado debajo). Para un mejor uso, recomendamos una distancia mínima de 36 1/8" (91.7 cm) desde el suelo hasta la parte de abajo de la superficie donde pondrá el horno microondas.

Asegúrese que los gabinetes cercanos puedan abrirse y cerrarse libremente. Deje un espacio de al menos 1 ^3 /(4.0 cm) debajo del piso de la abertura (3" [7.6 cm] para realizar la instalación sobre un horno empotrado) y un espacio de al menos 2" (5.1 cm) por sobre la abertura de la abertura.

A. Saliente del juego de molduras del marco

La altura es muy importante: 17" (43.2 cm) mínimo, 17 ^1 _8 (43.5 cm) máximo.
Las medidas de ancho y profundidad tienen una tolerancia de ±1/16" (2 mm).
La dimensión mínima de 3" (7.6 cm) es desde el cielo de la abertura del horno inferior hasta el piso de la abertura del horno microondas.
El juego de molduras se extiende 1" (267 cm) por sobre y por debajo del espacio de la abertura.

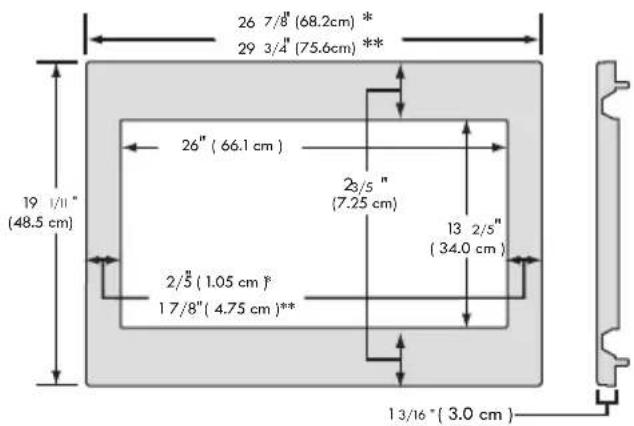

Dimensiones del juego de molduras del marco

Juego de molduras *27" (68.6 cm)

Juego de molduras **30" (76.2 cm)

Requerimientos eléctricos

PELIGRO

Riesgo de descarga eléctrica

Conecte a un enchufe a tierra de tres puntas.

No retire el enchufe a tierra.

No utilice un adaptador.

No utilice una extensión o alargador.

El no seguir estas instrucciones puede provocar la muerte, incendio, o descargas eléctricas.

Cumpla con todos los códigos y ordenanzas locales.

Requerido:

■ Suministro eléctrico de 120 volt, 60 Hz, AC solamente, 15-o 20-amp con un fusible o disyuntor.

Recomendado:

■ Un fusible o disyuntor de acción retardada.
■ Un circuito separado que alimente sólo a este horno microondas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Para todos los dispositivos con cables:

El horno microondas debe tener conexión a tierra. En caso de corto circuito, este tipo de conexión reduce el riesgo de descargas eléctricas al proporcionar un cable de escape para la corriente eléctrica. Este dispositivo está equipado con un cable que cuenta con un enchufe de conexión a tierra. El enchufe debe ser conectado a un tomacorriente correctamente instalado y conectado a tierra.

ADVERTENCIA: Un uso inadecuado del enchufe con conexión a tierra podría producir una descarga eléctrica. Consulte con un eléctrico calificado o con personal de servicio técnico si no comprende completamente las instrucciones de conexión a tierra o si tiene dudas sobre si el microondas está conectado a tierra de forma adecuada. No utilice alargadores o extensiones. Si el cable de suministro eléctrico es muy corto, haga que un técnico o eléctrico calificado instale un tomacorriente cerca del horno.

GUARDE ESTAS INSTRUCCIONES

Preparación del horno microondas

La instalación de la Rieles

1. Desconecte el horno microondas antes de proceder con la instalación.
2. Retire todos los elementos sueltos que se encuentren al interior del horno.
3. Gire suavemente el horno microondas sobre su parte superior con la puerta mirando hacia adelante (instalación frontal).

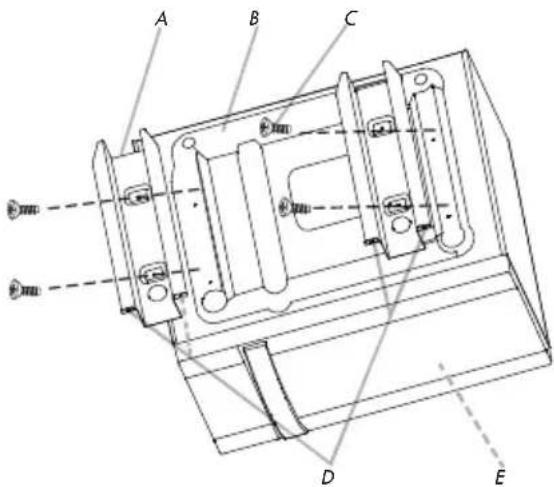

4. A ligner les deux tringles s ur le plancher du four à micro-ondes tel qu'illustré en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

A B C D E

A. Rieles (2)
B. Parte trasera del horno microondas
C. Tornillos cortos (4)

D. Soportes

E. Piso

Pegar las tira aislantes sobre los respiraderos

1. Pegue las tira aislantes sobre los respiraderos laterales del microondas para evitar que el calor se escape.

B
A. la tira aislante
B. Aperturas laterales

Preparación de la abertura/gabinete

1. En el piso de la abertura, encuentre y marque la línea central.
2. Coloque I a base inferior en la ab ertura, con el soporte descansando sobre la parte delantera inferior enfrentando la abertura.

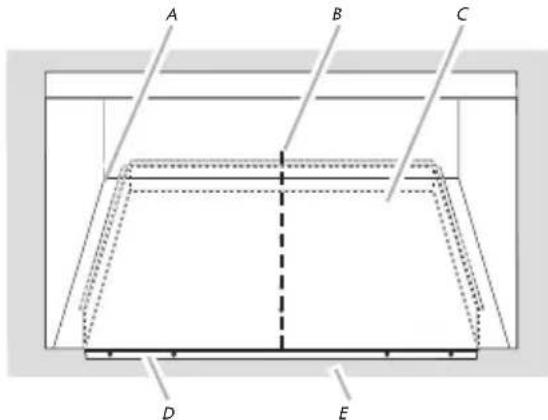

A B C D E

A. Piso de abertura

D. Soporte base inferior

B. Línea central

E. Orientación delantera

C. Base inferior

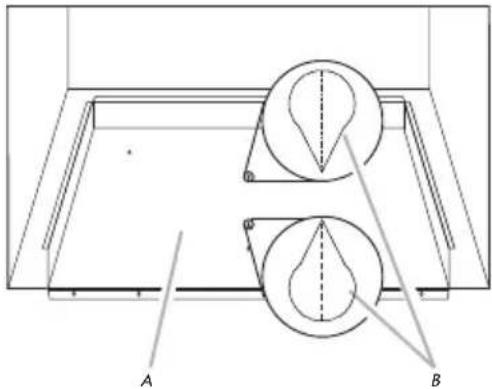

1. Alinee la flecha central de la base inferior con la línea que dibujó en el Paso 1.

B. Flechas centrales, alineadas con la línea central

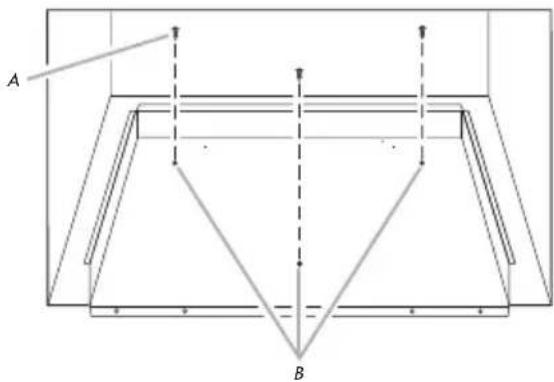

1. Marque los tres agujeros de montaje a través de la base inferior sobre el piso del recorte.

A B

A. Tornillos cortos (3)

B. Agujeros de montaje de la base inferior

1. Utilizando la broca de 7/64", haga los tres agujeros marcados en el Paso 4.
2. Realinee e instale la base inferior con los tres tornillos cortos.
3. Use una broca de 7/64" para hacer los agujeros guías en las cuatro perforaciones de las bridas de montaje del ducto, en la parte inferior frente al recorte/apertura del gabinete.

A B

A. Soporte de la base inferior

B. Agujeros de montaje

Instalación del horno microondas

1. Gire suavemente el horno microondas a su posición derecha.
2. Posicione el horno microondas cerca del espacio de la abertura.

PELIGRO

Riesgo de descarga eléctrica

Conecte a un enchufe a tierra de tres puntas.

No retire el enchufe a tierra.

No utilice un adaptador.

No utilice una extensión o alargador.

El no seguir estas instrucci nes puede provocar la muerte, incendio, o descargas eléctricas.

1. Conecte el horno microondas.
2. Alinee los rieles con las guías de precisión de la base inferior.

A B

A. Rieles guías

B. Rieles

1. Deslice el horno microondas hacia atrás para ponerlo en su lugar. Los agujeros de los soportes de los rieles y de la base inferior se alinearán contra la parte delantera inferior de la abertura del gabinete.
2. Asegure el horno microondas a la abertura/gabinete instalando cuatro tornillos cortos en los agujeros de montaje.

A B

A. Agujeros de montaje B. Tornillos cortos (4)

Instalación del juego de molduras del marco

1. Posicione el juego de molduras del marco sobre el espacio vacío para que las lengüetas inferiores descansen en el piso de la abertura, tal y como aparece en el dibujo.

A B C

A. Juego de molduras delantero B. Lengüetas (superior e inferior) C. Piso de abertura/gabinete

1. Sostenga el juego de molduras del marco en su lugar y utilice la broca de 7/64" para hacer cuatro agujeros en la parte delantera de la abertura/gabinete tanto en la esquina superior e inferior del juego de molduras.

OBSERVACIONES:

Los agujeros deben ser taladrados en forma descendente desde la parte superior y en forma ascendente desde la parte inferior en un ángulo de cerca de 45°.
Para evitar daños en el juego de molduras del marco, no apriete en exceso los tornillos.

A B C D

A. Juego de molduras del marco
B. Guía de agujero de montaje
C. Tornillo de madera largo (4-pintados
D. Cielo de abertura

1. Asegure el juego de molduras del marco a la abertura/gabinete instalando los cuatro tornillos para madera largos (pintados) en los agujeros taladrados en el Paso 2.

De esta forma habrá terminado la instalación. Vuelva a colocar cualquier elemento suelto que haya retirado de la cavidad del horno microondas.

Guarde estas instrucciones para referencias futuras.
