PAC-97CO - Aire acondicionado Infiniton - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado portátil (Monobloque)
Modelo	PAC-97CO
Marca	Infiniton
Capacidad de refrigeración	9000 BTU/h (aprox.)
Capacidad de calefacción	No disponible en modelo solo refrigeración
Alimentación eléctrica	220-240V ~ 50Hz
Consumo de energía (Refrigeración)	~1000W (aprox.)
Clasificación del fusible	3.15A / 250VAC (5x20mm)
Dimensiones (An x Pr x Al)	~350 x 500 x 700 mm (aprox.)
Peso	~25 kg (aprox.)
Refrigerante	R410A (común, verifique la etiqueta)
Modos	Refrigeración, Ventilador, Seco, Calefacción (modelos seleccionados), Sueño, Temporizador
Velocidades del ventilador	Baja / Alta
Rango de temperatura	16°C - 30°C (refrigeración/calefacción)
Pantalla	LED para temperatura y temporizador
Control remoto	Sí (2 pilas AAA, no incluidas)
Longitud del conducto de escape de aire	Hasta 1500 mm (extensible)
Drenaje	Sistema de autoevaporación con drenaje manual cuando está lleno (alarma FL)
Filtro	Filtro de malla lavable (limpiar cada 2 semanas)
Ruedas	Sí, para movilidad
Nivel de ruido	~52 dB (aprox.)
Características de seguridad	Reinicio automático con retardo de 3 min, protección anticongelante, protección contra sobrecalentamiento
Códigos de error	E1 (sensor temp. serpentín), E2 (sensor temp. ambiente), E4 (anticongelante)
Accesorios incluidos	Kit de sellado de ventana, conducto de escape, control remoto, manual
Garantía	Consulte la tarjeta de garantía adjunta

Preguntas frecuentes - PAC-97CO Infiniton

¿Cómo instalo el conducto de escape y el kit de sellado de ventana?

Mida su ventana, ajuste la placa de sellado para que encaje, y fíjela con tornillos o clips. Conecte el conducto de escape a la parte trasera de la unidad (en sentido antihorario) y conecte el otro extremo a la placa de la ventana. Mantenga el conducto lo más corto posible y evite curvas pronunciadas.

¿Qué debo hacer si la pantalla muestra 'FL' y la unidad emite pitidos?

Significa que el tanque de agua interno está lleno. Apague y desconecte la unidad, retire el conducto de escape, muévala a un lugar de drenaje, saque el tapón de agua en la parte inferior para drenar toda el agua, luego vuelva a insertar el tapón, vuelva a montar el conducto y reinicie.

¿Con qué frecuencia debo limpiar el filtro y cómo?

Limpie el filtro cada dos semanas, o más a menudo en condiciones de polvo. Retire la rejilla de entrada de aire, saque los filtros, lávelos en agua tibia (máx. 40°C) con detergente suave, déjelos secar naturalmente lejos del calor, luego vuelva a instalarlos.

¿Puedo usar el aire acondicionado en modo calefacción?

Solo si su modelo lo admite. El PAC-97CO puede venir en versión solo refrigeración o bomba de calor. Verifique el panel de control para un icono de modo calefacción. Si está presente, puede calentar entre 16°C y 30°C.

¿Por qué el compresor no arranca inmediatamente después de apagarse?

La unidad tiene una protección de retardo de 3 minutos para evitar daños al compresor. Espere 3 minutos antes de reiniciar.

¿Qué pilas requiere el control remoto?

Utilice dos pilas alcalinas AAA (DC 1.5V). No use pilas recargables. Insértelas correctamente y retírelas si la unidad no se usa durante mucho tiempo.

¿Cómo puedo cambiar entre Celsius y Fahrenheit?

Presione los botones ARRIBA y ABAJO juntos en el panel de control o el control remoto (según el modelo) para alternar entre °C y °F.

¿Qué significa el código de error E1 o E2?

E1 indica un sensor de temperatura de serpentín defectuoso; E2 indica un sensor de temperatura interior defectuoso. Contacte a un profesional para reparación.

¿Puedo usar un cable de extensión con el aire acondicionado?

No. No modifique ni extienda el cable de alimentación. Enchúfelo directamente en una toma de corriente con conexión a tierra y el voltaje correcto (220-240V). La sobrecarga o los enchufes sueltos pueden causar peligros.

¿Cómo almaceno la unidad durante el invierno?

Drene toda el agua, ejecute en modo ventilador durante 2 horas para secar las partes internas, apague y desenchufe. Limpie los filtros, desmonte el conducto de escape, retire las pilas del control remoto y envuelva la unidad en una bolsa de plástico. Almacene en un lugar seco y fresco.

MANUAL DE USUARIO PAC-97CO Infiniton

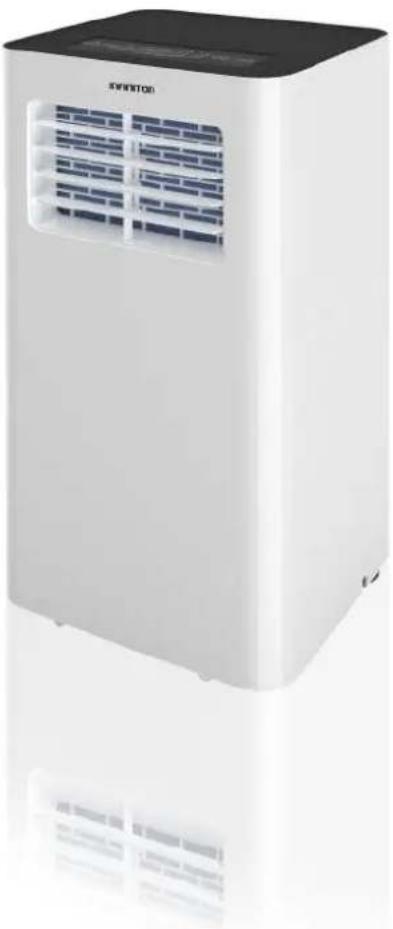

PAC-97CO Aire acondicionado portátil

Manual de usuario

Gracias por elegir este excelente aire acondicionado.

Cualquier problema, consulte a un técnico profesional para obtener ayuda.

Contenido

Conocimiento de los usuarios

Precauciones....1

Advertencias de seguridad.... 3

Consejo....6

Descripción del producto

Componentes principales ....7

Panel de control y control remoto....8

Operaciones

Colocare instalar....9

Cómo operar.... 14

Limpieza y mantenimiento

Drenage....15

Cuidados....15

Fallos comunes y diagnóstico

Detección inteligente de errores ...... 18

Reparar....18

Datos técnicos

Parámetro de fusible 18

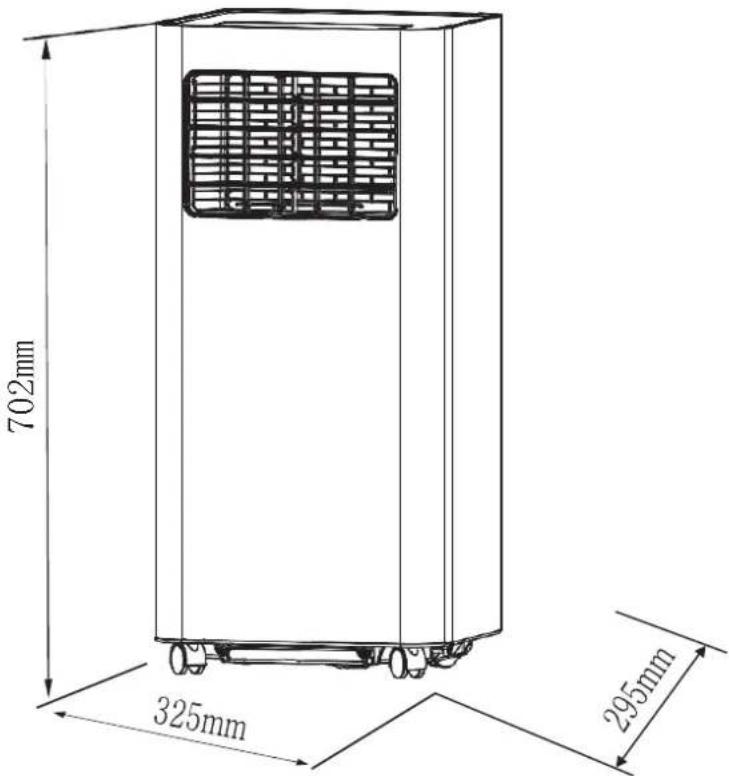

Apariencia y tamaño 19

Garantía....20

CONOCIMIENTOS DE LOS USUARIOS

El significado de este manual del usuario se muestra a continuación.

	Evite tales operaciones, en caso de riesgos de seguridad y salud.
	Estas instrucciones deben seguirse por cuestiones de seguridad y salud.

Precaución

Solo para uso doméstico

Sólo para uso en interiores; Coloque el aire acondicionado en un ambiente seco.

En caso de un intercambio de aire bloqueado, nunca apile ningún artículo alrededor de la máquina.

Para evitar daños, nunca coloque objetos pesados sobre la máquina.

No opere la máquina con las manos mojadas o en un ambiente húmedo.

Limpie el filtro una vez cada dos semanas.

Limpie la máquina con un paño suave, en lugar de cera, diluyente o detergente abrasivo.

Para su salud, nunca beba agua condensada descargada de la máquina.

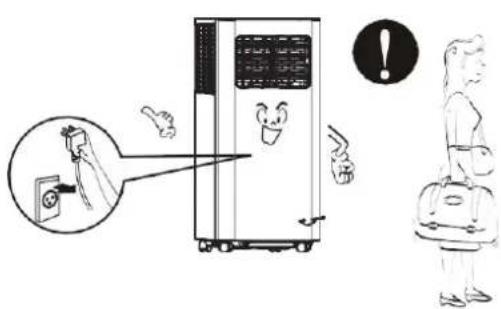

Desenchufe el cable de alimentación si la máquina no se utilizará durante mucho tiempo.

Los no profesionales no pueden desmontar ni reparar la máquina.

Advertencias de seguridad

No se debe usar el cable de alimentación o el enchufe dañados. Nunca lo conecte a un enchufe flojo.

No modifique ni extienda el cable de alimentación.

En caso de descarga eléctrica, nunca enchufe / desenchufe con las manos mojadas.

Nunca dañe el cable de alimentación ni use un cable de alimentación sin licencia. Asegúrese de que el voltaje sea correcto.

Se sugiere una toma de tierra para la máquina.

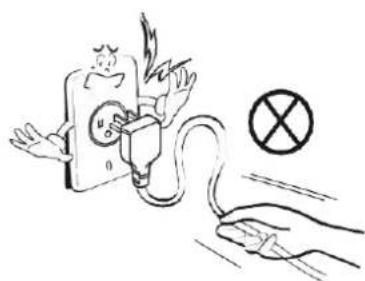

Para desconectar, tire del extremo del enchufe en lugar de los cables.

Nunca controle el estado de encendido / apagado conectando / desconectando directamente.

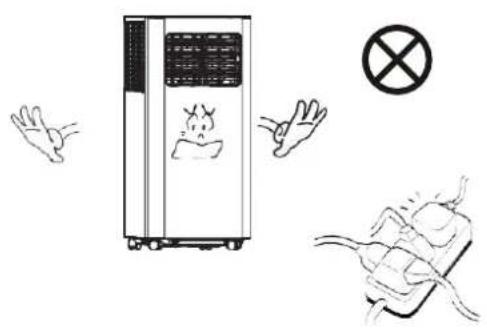

Nunca sobrecargue el zócalo.

Si hay algún ruido agudo, olor o humo, apague y desenchufe para el diagnóstico.

Mantener alejado de fuentes de calor o exposición directa al sol.

En caso de descarga eléctrica, nunca dañe el cable de alimentación colocando objetos pesados sobre él.

Nunca inserte los dedos ni ningún objeto duro en la rejilla.

Si entra agua, apáguelo y desenchúfelo a tiempo; y llame a un técnico profesional para que lo revise y repare.

Si hay una fuga de gas, abra la ventana para ventilación antes de enchufar la máquina.

Mantenga las partes eléctricas lejos del agua.

Apague y desenchufe antes de limpiar, limpiar o reemplazar componentes.

El aparato puede ser utilizado por niños de 8 años o más y personas con capacidades físicas, sensoriales o psicológicas reducidas, si se les ha dado supervisión e instrucciones sobre el uso adecuado y los riesgos del aparato.

Para un trabajo adecuado del compresor, coloque la máquina verticalmente en un terreno pareja.

Nunca use el aparato cerca de gasolina u otros objetos inflamables.

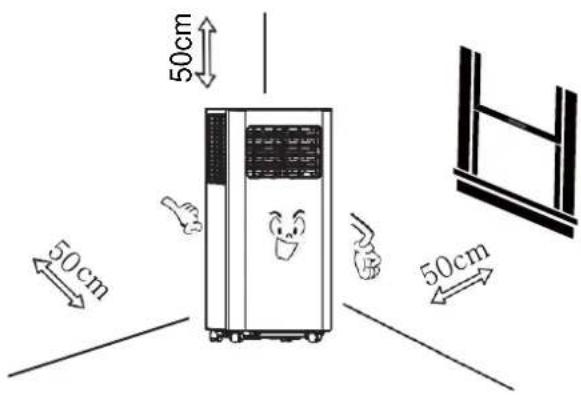

Para una ventilación adecuada, mantenga la máquina al menos a 50 cm de los objetos cercanos.

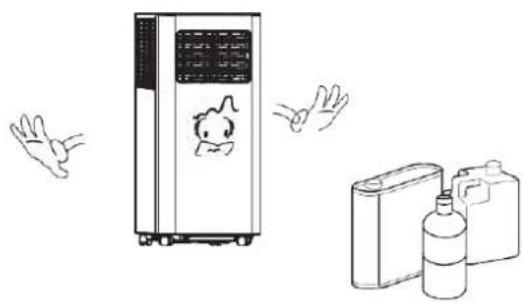

Evite que el aparato rocíe agentes o solventes, o los plásticos pueden deformarse y las partes eléctricas pueden incluso dañarse.

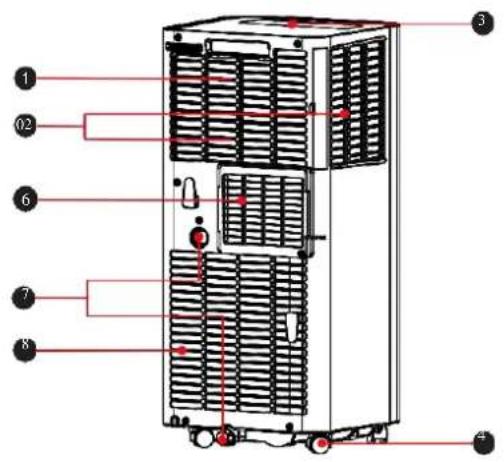

Componentes principales

1 Asa
2 Rejilla de entrada de aire (arriba)
3 Panel de control
4 Ruedas

5 Persiana

6 Rejilla de salida de aire

7 Agujero de drenaje

8 Rejilla de entrada de aire (abajo)

9 Conjunto de conducto de escape de aire

10 Kit de sellado de ventanas

1 Botón de encendido

Presione el botón para encender / apagar

2 Botón de velocidad del ventilador

Presione la tecla para elegir alta / baja velocidad

3 Botón ARRIBA / ABAJO para temperatura y temporizador

En el modo de enfriamiento, presione las teclas para aumentar o disminuir la temperatura de ajuste; En el modo de temporizador, presione las teclas para establecer el tiempo de encendido. Al presionar las teclas juntas, se puede cambiar entre °C y °F.

4 Botón de modo

Presione la tecla para elegir enfriamiento, calor, ventilador, seco. Notas: el modo de calefacción no está disponible solo para enfriar electrodomésticos.

5 Botón del temporizador

Presione la tecla en el modo de espera para establecer el tiempo de ENCENDIDO. Presionar la tecla en el modo ENCENDIDO establecería el tiempo APAGADO

6 Pantalla de temperatura y temporizador.

La ventana indicará temperatura y tiempo.

7 Botón de interruptor de temperatura

El botón es para cambiar entre °C y °F

8 Botón de dormir

El botón es elegir el modo de reposo

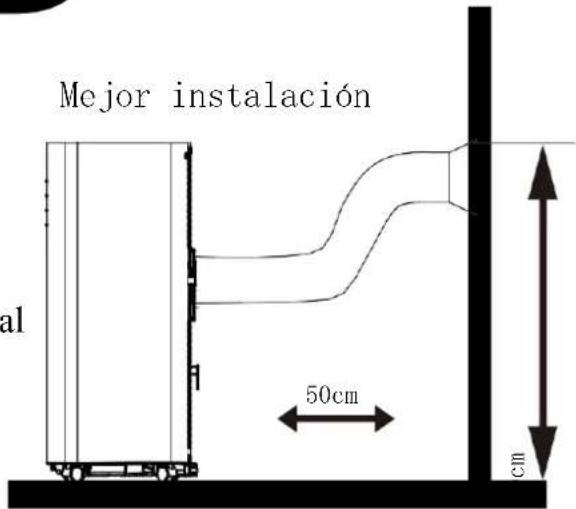

• Coloque la máquina en el piso horizontal cerca de la ventana.
• Para una ventilación adecuada y el mejor rendimiento de la máquina, mantenga el aparato al menos a 50 cm de los objetos cercanos.

Instalar

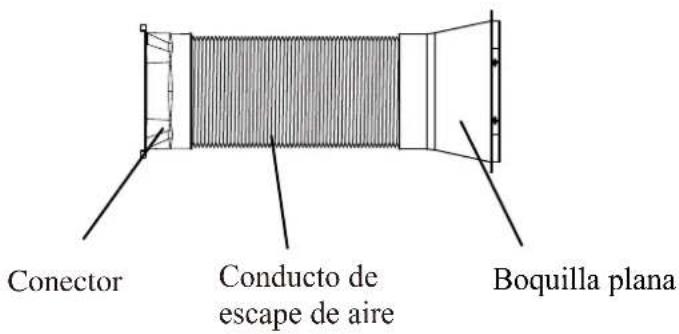

Conjunto de conducto de escape de aire

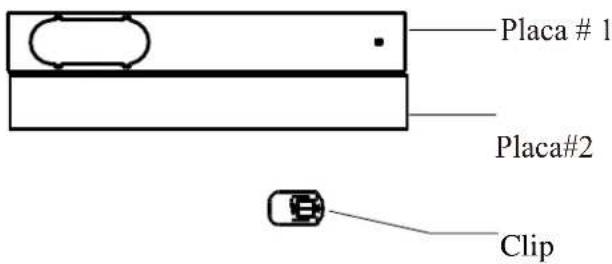

Kit opcional de sellado de ventanas

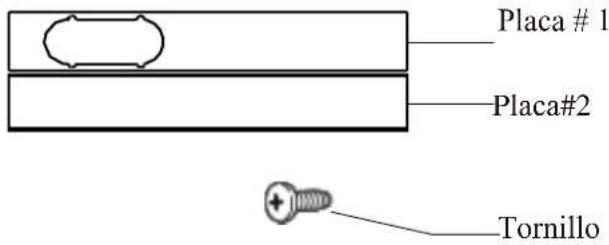

Tipo de fijación por tornillo

Tipo de accesorio de clip

Tipo de fijación por tornillo

1. Medir el tamaño de la ventana;
2. Ajuste la longitud de la placa de acuerdo con el tamaño de la ventana;
3. Fijar la placa con un tornillo
4. Tipo de accesorio de clip

1. Medir el tamaño de la ventana;
2. Ajuste la longitud de la placa de acuerdo con el tamaño de la ventana;
   3.Bloquee la placa

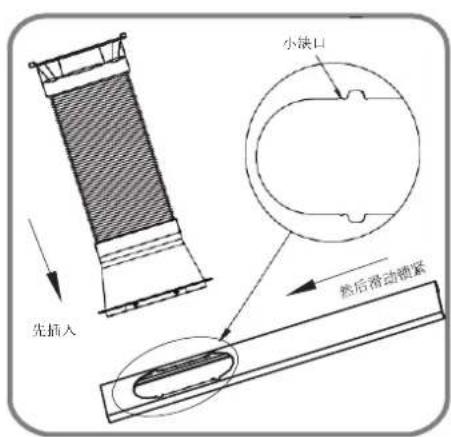

Paso 2:

Fijar la placa a la ventana

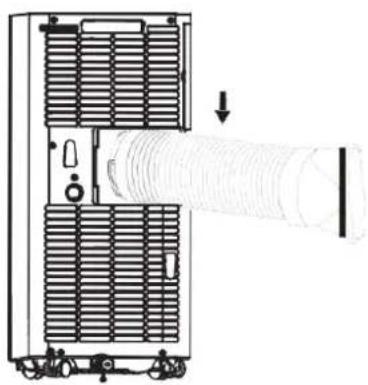

Gire el conjunto del tubo de escape (extremo del accesorio de escape) en la salida del panel posterior (en sentido antihorario).

Paso 4:
Inserte el conjunto del tubo de escape (extremo del puerto de escape) en el conjunto del panel del sello de la ventana y atornillelo.

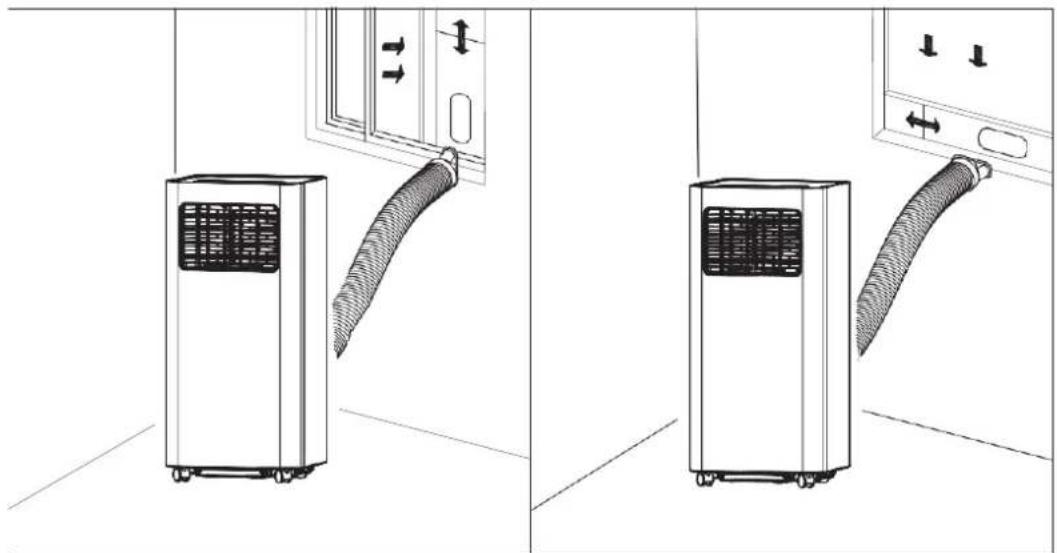

Dibujo de impresión de finalización

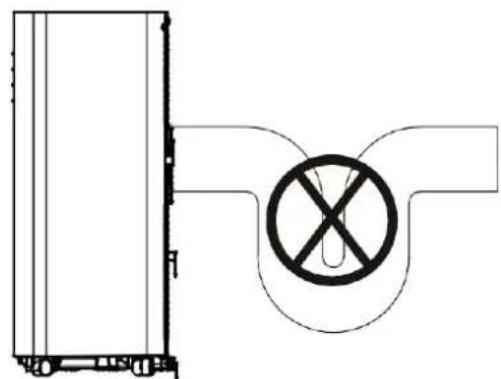

Instalación incorrecta

Es importante mantener el conducto de escape liso. La instalación incorrecta afectará el trabajo del A / C.
- Evite que el conducto de escape se doble bruscamente.
Asegúrese de que el aire pueda fluir suavemente en el conducto.

El conducto de escape está diseñado especialmente para este modelo. No lo reemplace ni lo alargue; de lo contrario, resultará en una falla.

Aviso:

El conducto de escape de aire puede estirarse hasta 1500 mm. Para evitar doblarse, estírelo lo más corto posible

CONTROL REMOTO

Instale la batería correctamente antes de usar el control remoto. Los pasos específicos son los siguientes:

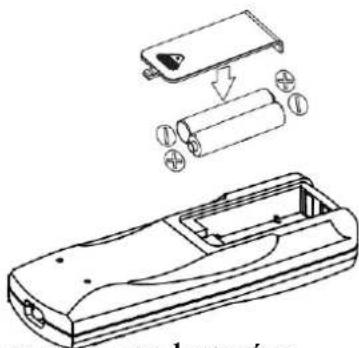

1. Deslice para abrir la tapa de la batera en la parte posterior;
   ② Inserte 2 * AAA (DC1.5V) bateras nuevas e instale los electrodos correctamente cuando est insertado;
   Coloque las baterías en su lugar.

① Solo se permiten baterías AAA DC de 1.5V, nunca use baterías recargables u otros tipos de baterías.
② Reemplace ambas baterías; nunca mezcle una batería nueva con una vieja.
3 Retire las baterías si el aparato no se va a utilizar durante mucho tiempo.

Advertencia:

① Nunca use pilas con fugas;

Los productos químicos en las baterías pueden ocasionar riesgos para la salud como quemaduras. Si el líquido de las baterías salpica la piel o la ropa, lávelo con agua limpia a tiempo. Si se tragan las baterías, enjuague la boca inmediatamente con agua limpia y luego vaya al médico.

• En modo de enfriamiento, el indicador de enfriamiento se encenderá.
• El ajuste de temperatura es de 16 °C a 30 °C.
• Presione el botón de velocidad del ventilador para elegir entre baja / alta velocidad del ventilador.

Modo ventilador

- En el modo Ventilador, el indicador estará encendido.

- Presione el botón de velocidad del ventilador para elegir entre baja / alta velocidad del ventilador.

- La temperatura no se puede establecer en este modo.

Deshumidificador

• El indicador de secado se encenderá en este modo.

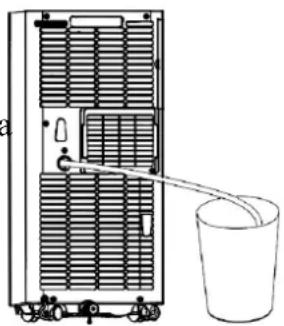

• Retire el tapón de agua (vea a la derecha), inserte un extremo de la tubería en la manguera de drenaje, el otro extremo estaría en el tanque de agua o
• canal de agua.
• Si la temperatura ambiente ≥17 °C (o 62 °F) el compresor arranca y sigue la siguiente secuencia: si la temperatura ambiente. ≤15 °C (o 59 °F) el compresor se detiene; cuando alcanza ≥17 °C, compresor

- comienza de nuevo. (Habría un retraso de 3 minutos para

- Protección del comp resor)

- E 1 ventilador funciona con una velocidad baja fija.

- Temperatura. está arreglado.

- (Notas: en modo sec o, desmonte el conducto de escape de aire, o el rendimiento se verá afectado y la alarma de agua llena "FL" sonará).

Modo de calentamiento (no disponible para el modelo de solo enfriamiento)

• En este modo, el indicador de calentamiento se iluminará.
• Presione el botón ARRIBA / ABAJO para seleccionar Temp. entre 16 °C y 30 °C.
• Presione el botón Fan Speed para configurar la velocidad baja / alta.

Temporizador

• En el modo de espera, presione el botón Temporizador para configurar el tiempo de ENCENDIDO. Se puede establecer un rango de 0 a 24 horas con el botón ARRIBA / ABAJO. El indicador del temporizador se iluminará en este modo.
• En estado de ejecución, presione el botón del temporizador para configurar el tiempo de apagado. Se puede establecer un rango de 0 a 24 horas con el botón ARRIBA / ABAJO. El indicador del temporizador se iluminará en este modo.

Limpieza y Mantenimiento

Drenage

Con el sistema de evaporación automática, el aparato podría funcionar mejor y ahorrar energía en una forma de enfriar el condensador reutilizando el agua condensada.

El aparato mostrará "FL" con zumbido, si el contenedor de agua incorporado está lleno. Después de que el compresor se detenga, drene el agua de la siguiente manera:

1 Desenchufe y desmonte el conducto de escape de aire;
2 Mueva el aparato a un lugar correcto;
3 Saque el tapón de agua y drene toda el agua;
4 Vuelva a insertar el tapón de agua;
5 Vuelva a instalar el conducto de escape de aire, reinicie el aparato.

Mantenimiento

Advertencia: en caso de descarga eléctrica, apague y desenchufe antes de la reparación o mantenimiento.

Limpieza

1 Desenchufe antes de limpiar.
2 Limpiar con un paño suave y medio húmedo. En caso de daños en la apariencia o el aparato, nunca use reactivos químicos, como benceno, alcohol y gasolina.
3 Nunca permita que salpique agua al aparato.

El filtro debe limpiarse una vez cada dos semanas. Si la calidad del aire interior es deficiente, debe lavarse con más frecuencia o el rendimiento del aparato se reducirá debido a la pantalla de filtro bloqueada. Siga las instrucciones a continuación para la limpieza:

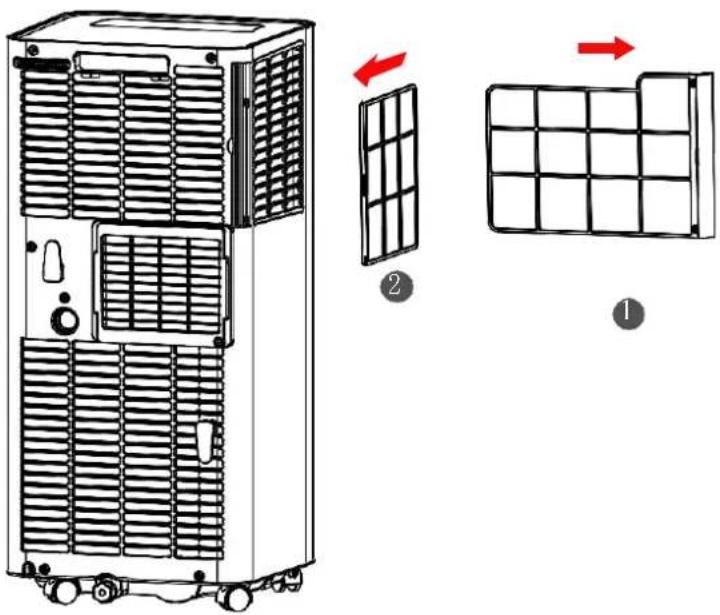

Retire la rejilla de entrada de aire como se indica en la foto;

Saque los filtros.

Limpie el filtro en 40 °C de agua tibia o agua con detergente neutro ; seque el filtro en un área de enfriamiento.

Vuelva a instalar el filtro y la rejilla después de completar el secado; reinicie el aparato.

Si el filtro no está tan sucio, limpie el polvo con una aspiradora.

Advertencia:

No lave con filtro en agua por encima de 40, ni con detergente irritante como alcohol, gasolina y benceno.

En caso de deformación, los filtros deben mantenerse alejados de las fuentes de calor y secarse naturalmente en un área de enfriamiento.

Nunca opere el aparato cuando el filtro no esté instalado.

Mantenimiento

Si el aparato no se va a utilizar durante mucho tiempo, manténgalo siguiendo los pasos a continuación:

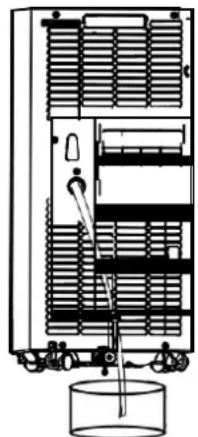

1. Saque el tapón de agua para el drenaje.
2. Ejecute en modo Ventilador durante al menos 2 horas para secar las piezas internas.
3. Apague y desenchufe.
4. Limpie el filtro y vuelva a instalarlo.
5. Desmontar el conducto de escape de aire y mantenerlo bien.
6. Quítese las pilas.

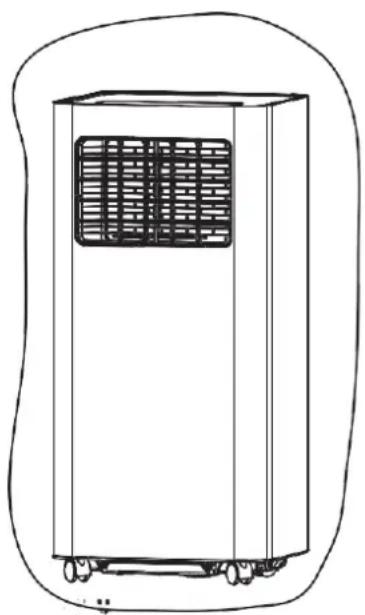

7. Envuelva el aparato en una bolsa de plástico y manténgalo en un lugar seco y fresco.

Si el aparato no se ha utilizado durante mucho tiempo, preste atención a lo siguiente cuando lo vuelva a usar:

1. Asegúrese de que el tapón de agua y el filtro estén instalados.
2. Nunca use el cable de alimentación dañado; Verifique antes de usar.
3. Insertar baterías.
4. Ensamble otras partes de acuerdo con las instrucciones.

Fallos comunes y diagnóstico

Detección inteligente de errores

Código de detección de errores	Defecto multifuncional
E1	Error del sensor de temperatura de la bobina.
E2	Error del sensor de temperatura interior
E4	Protección anticongelante: la temperatura de la bobina es demasiado baja y todo el aire acondicionado está apagado. Cuando la temperatura excede los 8 °C, se libera la protección y se recupera el estado de trabajo anterior.

SOLUCIÓN DE PROBLEMAS

La siguiente tabla enumera las fallas comunes y los métodos de mantenimiento de esta serie de A / C portátil. Cuando la máquina está en funcionamiento anormal, lo siguiente

La tabla se puede utilizar para un diagnóstico y mantenimiento sencillos. Si aún no se puede resolver, póngase en contacto con personal de mantenimiento profesional.

PROBLEMA	CAUSA	SOLUCIÓN
El aire acondicionado no funciona	Sin pantalla	Restablezca el disyuntor en el cable de CA
	La pantalla "panel" muestra "FL"	Reinicie el A / C después de apagarlo y drenarlo, luego se volverá normal
	Se inicia la función Time OFF	El aire acondicionado se puede reiniciar 3 minutos después de apagarse.
El AC comienza con frecuencia	Luz solar directa Cerrar la cortina
	Las puertas y ventanas se mantienen abiertas; hay mucha gente o fuente de calor en la habitación	Cierre puertas y ventanas, retire la fuente de calor.
	La pantalla del filtro está muy sucia	Limpiar o reemplazar
	La entrada o salida de aire está bloqueada	Retire el objeto
Gran ruido del aire acondicionado.	El aire acondicionado está colocado de manera desigual	Colóquelo en un suelo parejo y firme, evite sacudirlo
El compresor no funciona	Se inicia su protección de retraso	Espere 3 minutos, enciéndalo después de que la temperatura disminuya

Datos técnicos

Parámetro del fusible

Tamaño: Φ5×20mm

Voltaje: 250VAC

Corriente: 3.15A

Apariencia y tamaño

Los datos son solo de referencia ;

Si hay algún cambio, Infiniton no puede informar por adelantado.

INFINITON

Apenas para uso doméstico

1 Botón de encendido

5 Boton del temporizador

Pressione a tecla no modo de espera para estabelecer o tempo de ENCENDIDO.

Presionar a tecla no modo ENCENDIDO estabelecer o tempo APAGADO

6 Painel de temperatura e temporizador.

La ventana indica temperatura e tempo.

O bot es elegir o modo de reposo

Se determinado este producto de cumple con la Directiva Baja Tension (2014/35/EU), la Directiva de Compatibilidad Electromagnetica (2014/30/EU) la Directiva RoHS (2011/65/EU).

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo: [e-mail]

INFORMACIÓN SOBRE EL PRODUCTO

Si tiene alguna pregunta o duda relacionada con su dispositivo, póngase en contacto con nosotros:

SERVICIO TÉCNICO

También puede ponerse en contacto con nuestro servicio técnico oficial:

tel.:[phone]

e-mail reparaciones: [e-mail]

www.infiniton.es

Recuerda que en nuestra web tenemos un apartado de preguntas frecuentes y un formulario de dudas para resolver cualquier consulta relacionada con tu producto Infiniton.

Resumen de Declaración de conformidad

INFINITON declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1999, traspuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de Noviembre.

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo [e-mail]

Síguenos en nuestras redes sociales y accede a contenido exclusivo

INFINITON

Copyright ©2020 Todos los derechos reservados

INFINITON

TARJETA DE GARANTÍA

Modelo

N° de serie

Fecha de compra

Cliente

Dirección

Localidad

e-mail

Teléfono de contacto

Firma y sello del comercio

Condiciones de garantía al dorso

SERVICIO TÉCNICO OFICIAL

INFINTON WORLD ELECTRONIC S.L.

C/Baza 349, naves 4-6

Polígono Juncar

18220 ALBLOTE (Granada)

e-mail:[e-mail]

INFINITION

INFINITON

TARJETA DE GARANTÍA

Modelo

N° de serie

Fecha de compra

Cliente

Dirección

Localidad

e-mail

Teléfono de contacto

Firma y sello del comercio

Condiciones de garantía al dorso

SERVICIO TÉCNICO OFICIAL

INFINITON WORLD ELECTRONIC S.L.

C/Baza 349, naves 4-6

Poligono Juncar

18220 ALBOLOTE (Granada)

e-mail:[e-mail]

INFINITION

El aparato objeto de este certificado está garantizado contra cualquier defecto de fabricación que se aprecia en el plazo de dos años a partir de la fechad e compra. La garantía se limita a la reparación o sustitución de las piezas que aparezcan como defectuosas en el citado plazo.

Para tener derecho a la garantía es indispensable que este certificado sea cumplimentado y enviado la parte inferior del misma en el momento de la compra. La parte superior debería permanecer junto con la factura de compra en poder del usuario para ser presentados al requerir cualquier servicio.

No ofrecemos garantía a aparatos que hayan sufrido uso incorrecto por la parte de usuario (errores de manejo, transporte, suciedad, conexión inadecuada, etc.) y en general para que aquellas averías que no provengan directamente de un defecto de fabricación. Tampoco ofrecemos garantía a aquellos aparatos que hayan sido manipulados por personas ajenas a nuestro Servicio Técnico.

La garantía no cubre las piezas agotadas por el desgaste natural en consecuencia del uso.

Para mas información sobre nuestra política de RMA y Reparaciones, visite: www.infiniton.es/rma/politica-rma-infiniton.pdf

SERVICIO TÉCNICO OFICIAL

INFINITON WORLD ELECTRONIC S.L.

C/Baza 349, naves 4-6

Polígono Juncaril

18220 ALBOLOTE (Granada)

e-mail: [e-mail]

INFINITON

INFINITON

WORLD ELECTRONIC
