MANUAL DE USUARIO RAD-530 Steren

Radio portátil profesional de 7 W

Manual de instrucciones

0914b

V0.1

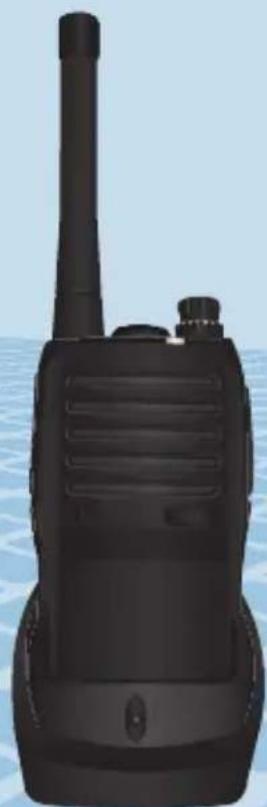

Radio portátil profesional

de 7 W

RAD-530

Gracias por la compra de este producto Steren.

Este manual contiene todas las indicaciones necesarias para manejar su nuevo Radio portátil profesional de 7 W.

Por favor, revíselo completamente para estar seguro de cómo utilizar apropiadamente el producto.

Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web:

www.steren.com

La información que se muestra en este manual sirve únicamente como referencia sobre el producto. Debido a actualizaciones pueden existir diferencias.

Porfavor, consultenuestrapáginaweb(www.steren.com) para obtener la versión más reciente del instructivo.

"La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada."

IMPORTANTE

No intente abrir el equipo, puede ocasionar mal funcionamiento y anulación de la garantía.

Nousenialmaceneesteequipoenlugaresdondeexistangoteraso salpicaduras de agua.

Cuando no vaya a utilizar el equipo por un período de tiempo prolongado retire la batería.

No utilice el equipo si la antena se encuentra dañada, puede ocasionar daños en el cuerpo humano.

Noutiliceelequiponicambielasbateríasenlugarespotencialmente explosivos, como gasolineras.

No coloque el equipo sobre las bolsas de aire del automóvil.

Siempre utilice un paño suave y seco para limpiar el equipo.

El comunicador probablemente interfiera con radios o televisores, aun cuando esté operando apropiadamente.

CARACTERÍSTICAS

• El radio intercomunicador profesional de alto alcance ofrece 16 canales semi-dúplex en banda UHF.
• Tiene batería de alta duración (Li-ion) e incorpora función de mini-linterna, así como indicador de batería baja.
• Transmite con una potencia de 7 W, con un alcance máximo de 7 km en áreas libres, es ligero y durable, por lo que es perfecto para personal de seguridad o actividades de recreación.
• Es compatible con radios de otras marcas como Motorola, al programar la frecuencia con el cable RAD-502 (se vende por separado).

CONTENIDO

a. Radio intercomunicador
b. Batería Li-ion
c. Clip para cinturón
d. Correa
e. Cargador de baterías
f. Antena
g. Manual
h. Eliminador

a

1. Control de encendido/apagado y control de volumen.
2. Selector de canal de comunicación.
3. Linterna.
4. Antena.
5. Bocina.
6. Micrófono.
7. LED indicador:

Cuando se transmite enciende de color rojo.

Cuando hay recepción enciende de color verde.

Cuando la batería está baja el LED parpadea en color rojo.

1. Entrada SPKR/MIC:

Puede conectar un micrófono y altoparlante externos (no incluidos).

1. Botón MONITOR:

Este botón se utiliza para verificar la actividad en el canal seleccionado antes de la transmisión.

También puede detectar las señales débiles.

1. Botón SCAN:

Escanea la señal de los canales de comunicación disponibles.

Enciende la linterna.

1. Botón PTT:

Presione y empiece a hablar.

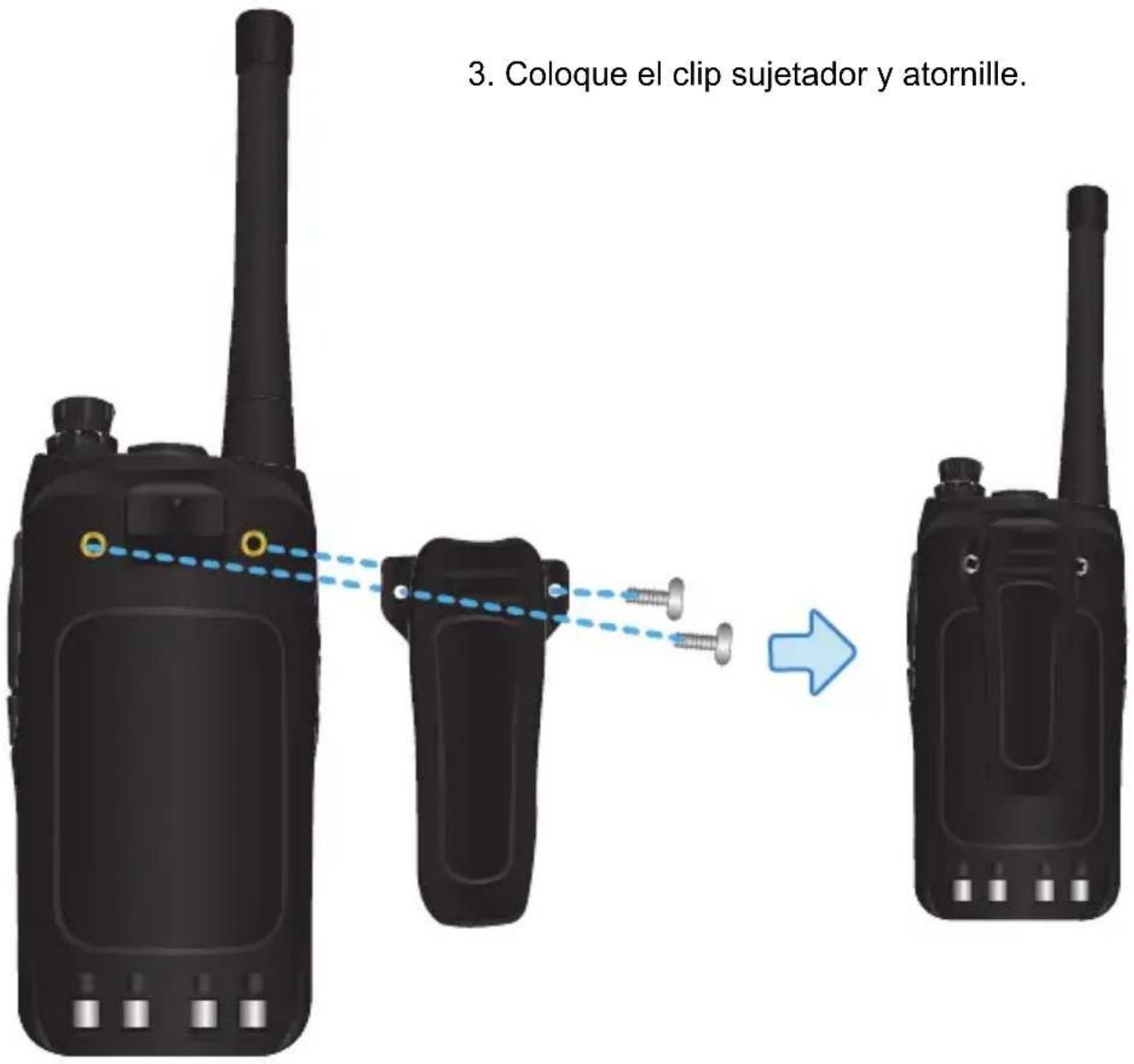

1. Clip sujetador para cinturón.

2. Batería.

3. LED indicador del cargador de batería:

Enciende de color rojo cuando la batería está en proceso de carga.

Enciende de color verde cuando la batería está cargada completamente.

1. Entrada del adaptador de corriente.

1. Para la instalación de la antena, simplemente inserte y gire la antena en la entrada correspondiente asegurándose de que quede firmemente sujeta.

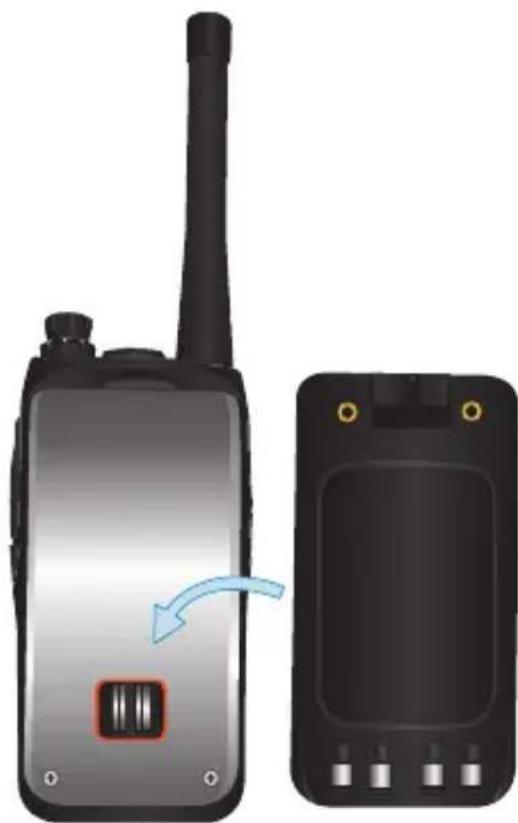

1. Para colocar la batería, inserte y deslice la batería en el compartimento.

Para retirarla, presione el botón de liberación y desprenda la batería.

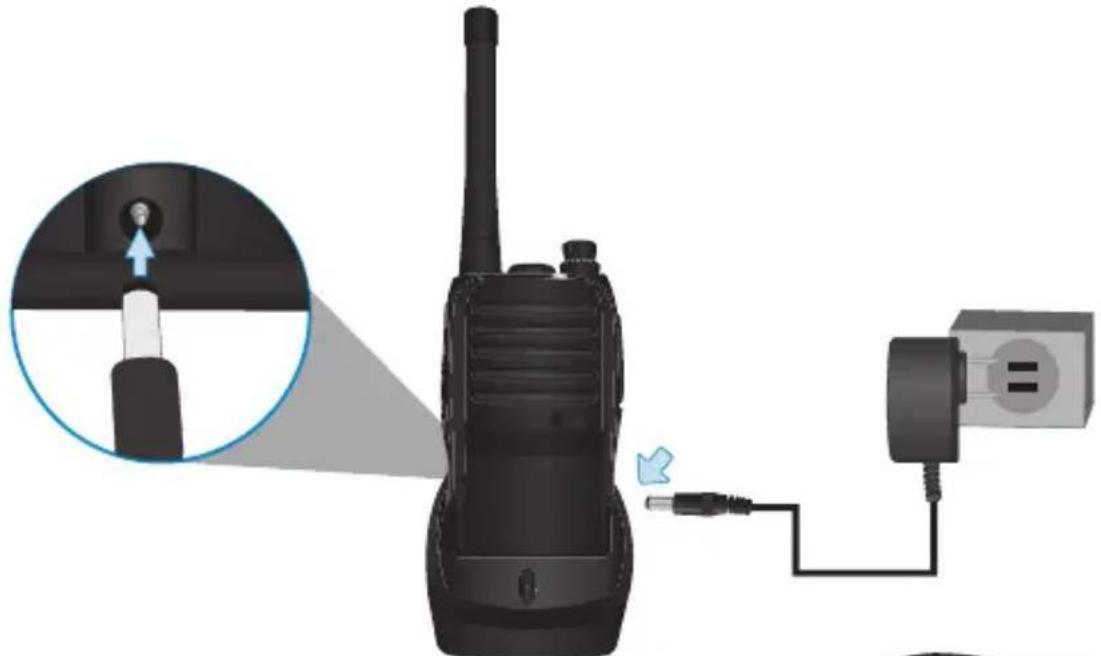

1. Una vez que ha instalado la batería, conecte el cargador a un tomacorriente casero. Inserte la terminal en el cargador y realice la carga inicial por 12 horas aproximadamente.

El LED indicador enciende de color rojo cuando la batería está en proceso de carga.

Enciende de color verde cuando la batería está cargada completamente.

Cuando la batería se descargue, el LED indicador del intercomunicador parpadeará en color rojo.

Inserte la terminal en el cargador y realice la carga.

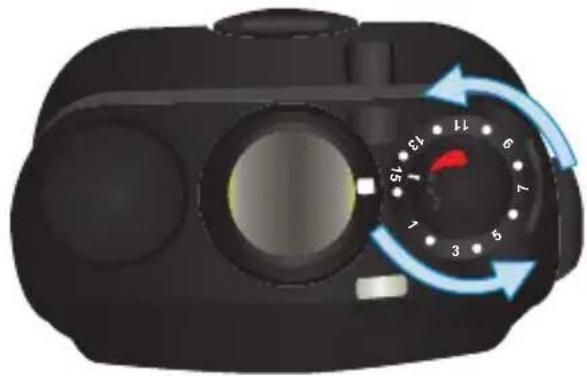

1. Seleccione un canal de operación mediante el selector de canal, o bien, oprima y sostenga el botón de exploración (SCAN) hasta que parpadee el LED indicador en color verde, la búsqueda de señal comenzará y se detendrá cuando el equipo encuentre una señal activa. Presione el botón PTT para comunicarse al canal de señal activa y la exploración será desactivada. Si desea salir del modo de exploración, nuevamente oprima y sostenga el botón SCAN, el indicador se apagará.

1. Para empezar a comunicarse, sólo oprima y sostenga el botón PTT, el LED indicador se encenderá de color ROJO. Mientras habla, mantenga la unidad en posición vertical y a una distancia de 2,5 cm de la boca. Cuando desee terminar la conversación, suelte el botón PTT.

Para la recepción de señal, el LED indicador se encenderá de color verde.

1. Ajuste el nivel de volumen de acuerdo a sus necesidades.

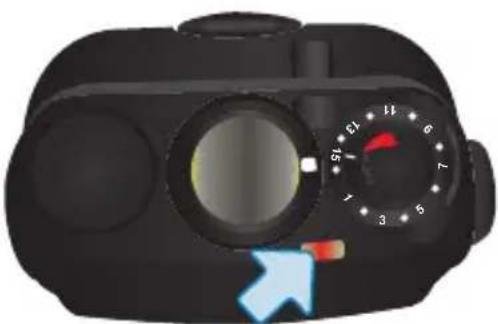

1. Para encender o apagar la luz, presione una vez el botón SCAN.

PROBLEMAS Y SOLUCIONES

Problemas Soluciones
El equipo no enciende	Reviselabatería.Asegúresedequeestá instalada correctamente.
	Recargue la batería.
La recepción es débil	Incremente el nivel de volumen.
	La señal puede estar fuera de rango o el equipo puede estar muy lejos.
	Revise la posición de la antena.
El rango es limitado	Cambie su posición. Si se encuentra dentro deestructurasdeacerooconcreto,salgaa lugares con menos obstáculos.
	Revise la posición de la antena.
	La batería puede tener poca energía.
Distorsión en el sonido	Si está transmitiendo, coloque el equipo a una distancia de 2,5 cm de la boca.
	Si está recibiendo, baje el nivel de volumen.

ESPECIFICACIONES

Rango de frecuencia: 400-470 MHz

Canales: 16 UHF

Espacio de canales: 25 kHz/12,5 kHz

Rango de temperatura de operación: -20 °C a +60 °C

Alimentación: 7,4 V---

Peso: 444 g (incluyendo la batería)

Transmisor: UHF

Potencia de transmisión: ≤7 W

Frecuencia de estabilidad: ≤± 2,5 ppm

Modo de modulación: 16K50F3E (amplio) 8K50F3E (estrecho)

Emissiones espurias: ≤-36 dBm

Ruido FM: ≤-40 dB

Distorsión de audio: ≤5%

Desviación de frecuencia máxima: ≤5 kHz (amplio) ≤2,5 kHz (estrecho)

Receptor: UHF

Estabilidad de frecuencia: ± 2,5 ppm

Sensibilidad: Mayor a 0,2 μV (amplio) Mayor a 0,25 μV (estrecho)

Ancho de banda de recepción FM: ≥±7 kHz (amplio) ≥±3,5 kHz (estrecho)

Selectividad de canal adyacente: ≥60 dB

Promedio de rechazo de intermodulación: ≥60 dB

Anti interferencia de onda espuria: ≥60 dB

Potencia de audio: 500 mW

Adaptador CA/CD

Alimentación: 90-240 V \~ a 50/60 Hz 7 W

Salida: 9 V --- 800 mA

Base Cargadora

Alimentación: 9 V == 800 mA

Salida: 8,6 V = 750 mA

Batería: 7,4 V --- 2500 mAh

Transmisión:

Potencia de canal adyacente: >=55 dB (amplio)/55 dB (estrecho)

Receptor

Relación señal a ruido: >=45 dB (amplio)/40 dB (estrecho)

Distorsión de audio: <=5%

Consumo: 75 Wh/día

Consumo en espera: 7 Wh/día

El diseño del producto y las especificaciones pueden cambiar sin o aviso.
