RAD-010 - Radio Steren - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit de radio bidireccional (walkie-talkie)
Marca	Steren
Modelo	RAD-010
Dimensiones	59 x 34 x 114 mm por unidad
Peso	250 g por unidad (incluyendo batería)
Alimentación	Batería recargable de iones de litio de 3.6 V (1300 mAh) o base cargadora entrada: 120 V~7 W
Rango de frecuencia	UHF 400 – 470 MHz
Número de canales	16
Espaciado de canales	12.5 kHz
Temperatura de funcionamiento	-20°C a +60°C
Potencia de transmisión	≤3 W
Modo de modulación	FM (F3E)
Sensibilidad del receptor	<0.2 μV (a 12 dB SINAD)
Potencia de salida de audio	400 mW
Salida de la base cargadora	3.8 V a 500 mA
Tiempo de carga de la batería	5 horas continuas para la primera carga
Alcance (en condiciones óptimas)	Hasta 30 km
Funciones especiales	VOX (manos libres), escaneo, programable mediante software para PC
Contenido de la caja	2 radios, 2 bases cargadoras, 2 clips, 4 tornillos, 1 cable de programación
Características de seguridad	Botón de bloqueo, extracción de batería, reemplazo de antena, precaución contra agua y daños
Garantía	Consulte el sitio web de Steren para obtener más detalles

Preguntas frecuentes - RAD-010 Steren

¿Cuál es el alcance máximo del radio Steren RAD-010?

En condiciones óptimas, el alcance puede ser de hasta 30 km (18.6 millas). Sin embargo, el alcance real depende del terreno, obstrucciones y clima.

¿Cuánto dura la batería con una carga completa?

La duración de la batería depende del uso. Con uso típico (transmitiendo el 5% del tiempo), la batería puede durar hasta 20 horas. El tiempo en espera es mayor. La capacidad de la batería es de 1300 mAh.

¿Cómo cargo los radios?

Coloque el radio en la base cargadora. Conecte la base a una toma de corriente. El indicador LED se enciende durante la carga. La primera carga debe ser de 5 horas continuas. Después, cargue hasta que esté llena (el LED se vuelve verde o se apaga).

¿Cómo selecciono canales?

Gire la perilla de selección de canales en la parte superior del radio. Hay 16 canales (1-16). Ambos radios deben estar en el mismo canal para comunicarse. El radio anunciará el número de canal.

¿Puedo programar el radio con frecuencias personalizadas?

Sí, el RAD-010 se puede programar mediante PC usando el software incluido (CN-3188). Puede configurar frecuencias RX/TX, tonos CTCSS/DCS, nivel de potencia y más. Instale el controlador y el software como se describe en el manual.

¿Qué es la función VOX y cómo la activo?

VOX (transmisión activada por voz) permite la operación manos libres. Se puede habilitar a través del software de programación en el menú Editar, submenú Configuración de funciones. Establezca el nivel de sensibilidad VOX deseado.

¿Cómo funciona la función de escaneo?

Mantenga presionado el botón SCAN para escanear transmisiones activas en los canales disponibles. El indicador LED se vuelve verde. El radio se detiene en un canal con actividad. Para detener el escaneo, presione PTT o SCAN nuevamente.

¿Puedo usar otras marcas de walkie-talkies con el RAD-010?

Sí, siempre que los otros radios operen en la banda UHF 400-470 MHz y estén configurados en el mismo canal y códigos CTCSS/DCS. El RAD-010 usa modulación FM analógica estándar.

¿Cómo reemplazo o quito la antena?

Para quitar la antena, desenrosque en sentido antihorario. Para instalar, atornille la antena en sentido horario hasta que esté apretada. No apriete demasiado. Si la antena está dañada, reemplácela por una del mismo tipo (impedancia de 50 ohmios).

¿Cómo limpio y mantengo el radio?

Use un paño suave y seco para limpiar el exterior. Evite agua, solventes o limpiadores abrasivos. Retire la batería si almacena por largos períodos. Revise periódicamente la antena y los contactos de la batería para detectar corrosión.

MANUAL DE USUARIO RAD-010 Steren

Lea cuidadosamente este instructivo para evitar cualquier mal funcionamiento.

La información que se muestra en este manual sirve únicamente como referencia sobre el producto.

Debido a actualizaciones pueden existir diferencias.

Por favor, consulte nuestra página web www.steren.com para obtener la versión más reciente de este manual.

PRECAUCIONES

• Este producto NO es un juguete; manténgalo fuera del alcance de los niños.
• No intente abrir el equipo; podría dañarlo y anular la garantía.
• No lo utilice si ha sufrido golpes fuertes, caídas o cualquier otro daño.
• No utilice ni almacene el equipo en lugares donde existan goteras, humedad o salpicaduras de agua; podría causar un mal funcionamiento o choque eléctrico.
• Revise periódicamente la batería. Si no va a utilizar el equipo por un periodo prolongado retírela.
• No use el equipo si la antena está dañada. El contacto de la antena dañada con la piel puede provocar quemaduras leves.
• Para evitar problemas o daños por interferencia electromagnética, apague el radio en todos los lugares donde existan avisos a tal efecto (hospitales, aeronaves, gasolineras, etc.).
• Este producto no está destinado para ser utilizado por personas con capacidades diferentes, a menos que sean supervisadas o instruidas por una persona responsable de su seguridad.
• Antes de utilizar el radio por primera vez, cargue al 100% la batería.

La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

"Este equipo ha sido diseñado para operar con las antenas que enseguida se enlistan y para una ganancia máxima de antena de 10 dBi. El uso con este equipo de antenas no incluidas en esta lista o que tengan una ganancia mayor que 10 dBi quedan prohibidas. La impedancia requerida de la antena es de 50 ohms"

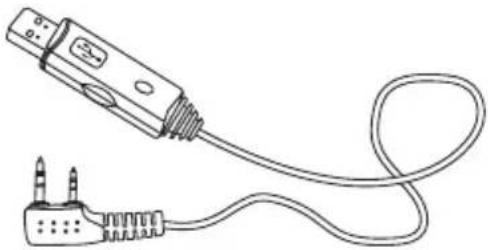

CONTENIDO

Clip (x2)	Amino (x2)
Tornillos (x4)	Radio (x2)

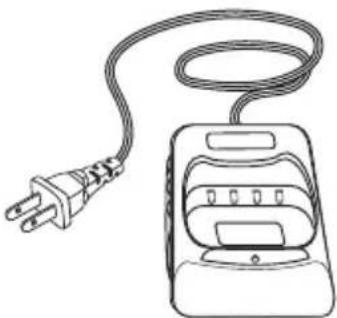

Base cargadora (x2)	Cable de programación (x1)

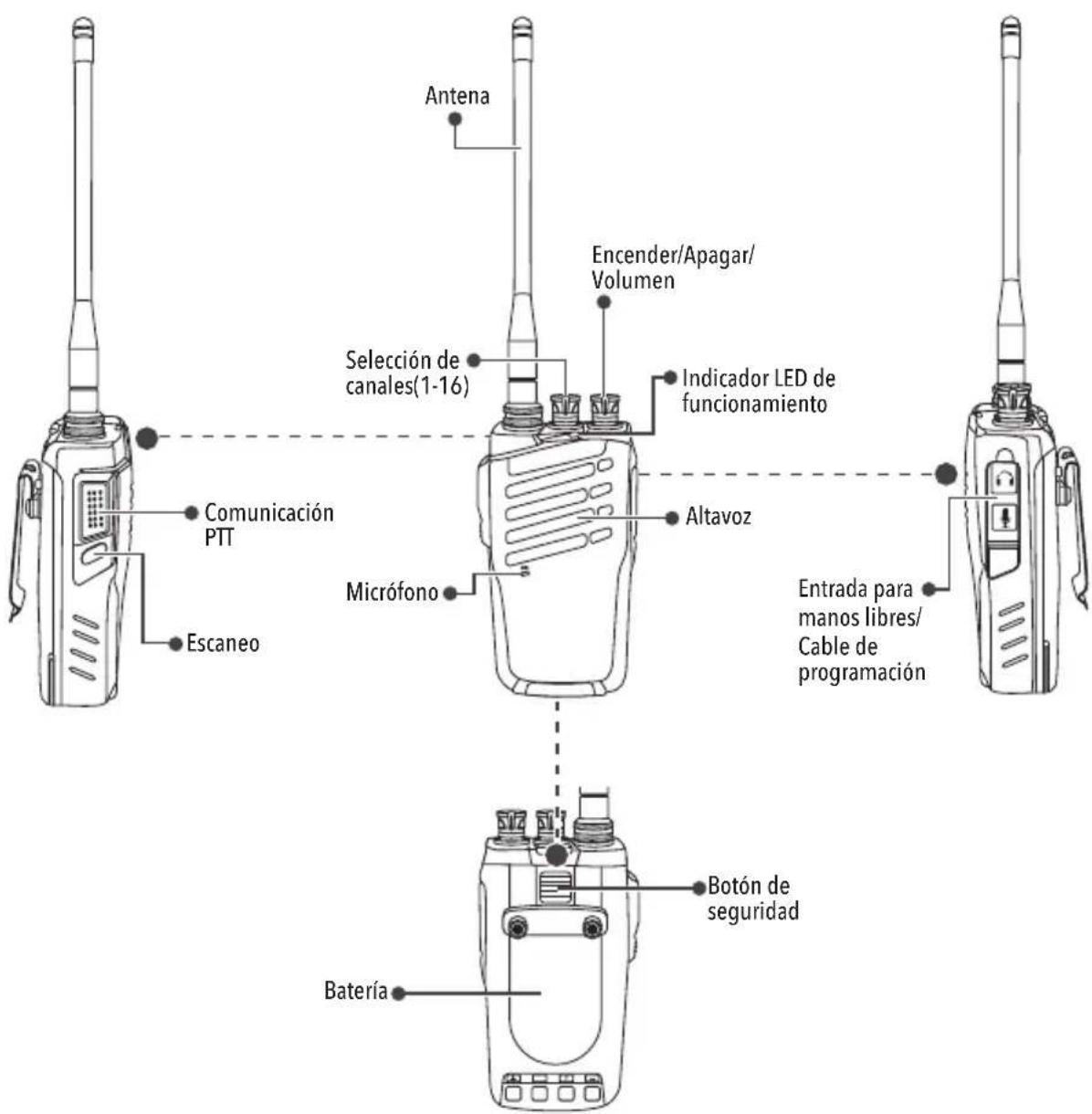

PARTES

RADIO

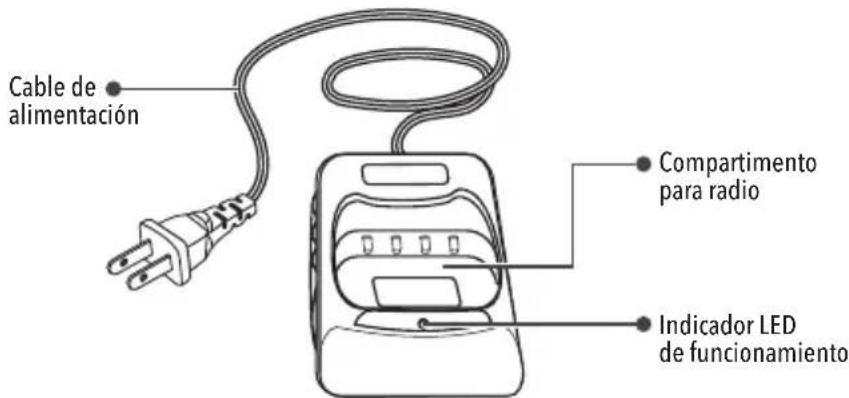

BASE CARGADORA

INSTALACIÓN

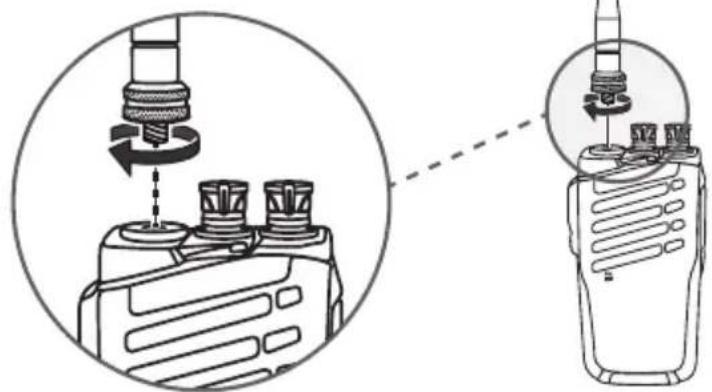

ANTENA

Inserte la antena en el conector ubicado en la parte superior del equipo y gire hasta que quede fija.

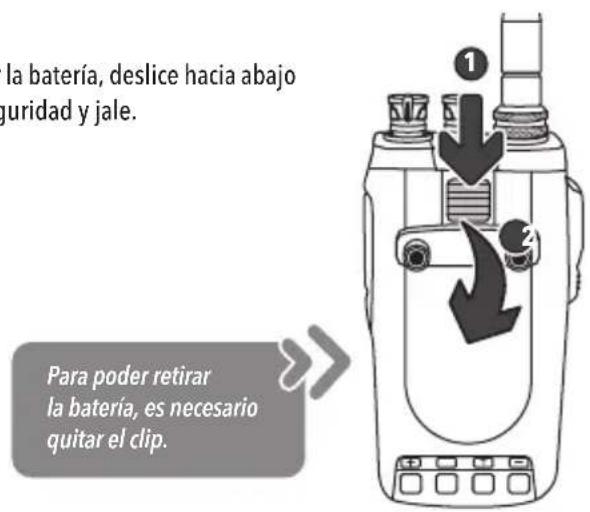

Si desea retirar la batería, deslice hacia abajo el botón de seguridad y jale.

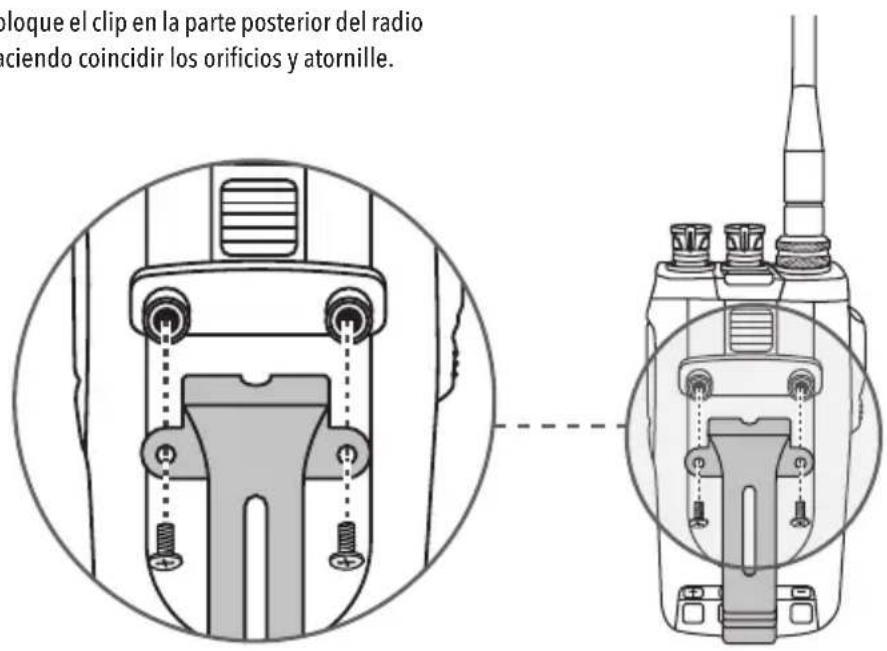

CLIP

Coloque el clip en la parte posterior del radio haciendo coincidir los orificios y atornille.

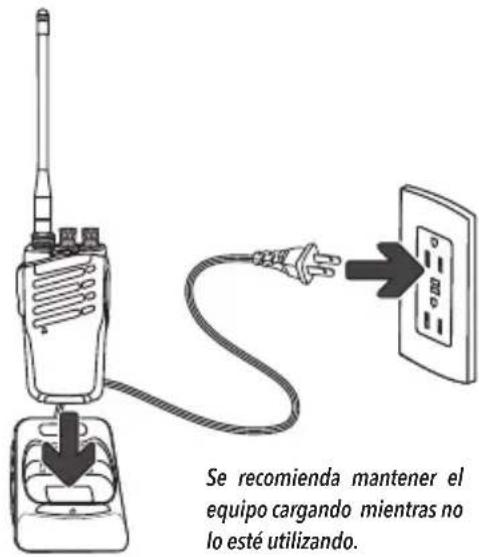

CARGAR LA BATERÍA

Cargue durante 5 horas continuas.

1 Conecte la base a un contacto eléctrico.
2 Inserte el radio hasta el fondo de la base cuidando que los conectores coincidan. El LED indicará que está cargando la batería.

Se recomienda mantener el equipo cargando mientras no lo esté utilizando.

Para poder establecer la comunicación, encienda, ajuste el volumen y seleccione el mismo canal en ambos radios.

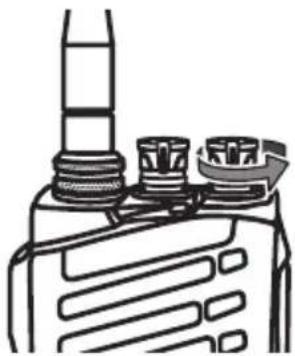

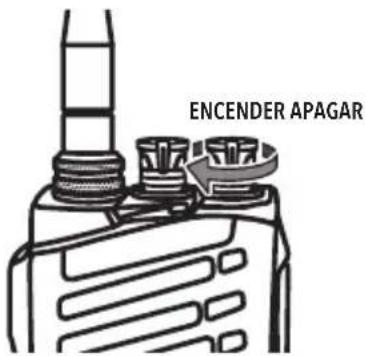

ENCENDER/APAGAR

Para encender el equipo gire la perilla de encender/apagar, en dirección de las manecillas el reloj, hasta que pueda escuchar un tono.

Si desea apagar el radio, gire la perilla en dirección opuesta a las manecillas del reloj, hasta que escuche un clic.

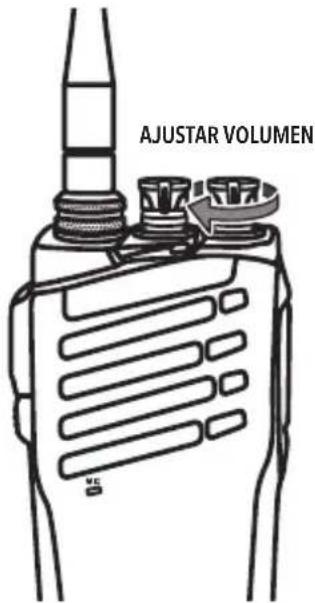

Una vez que el radio esté encendido, ajuste el nivel de volumen girando la perilla de encender/apagar en la misma dirección de las manecillas del reloj.

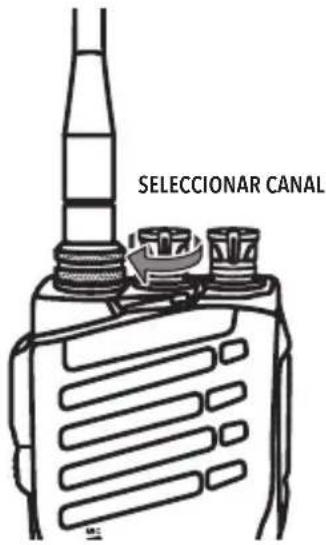

SELECCIONAR CANAL

Gire la perilla de selección de canales. El equipo emitirá un mensaje (en inglés) del canal seleccionado.

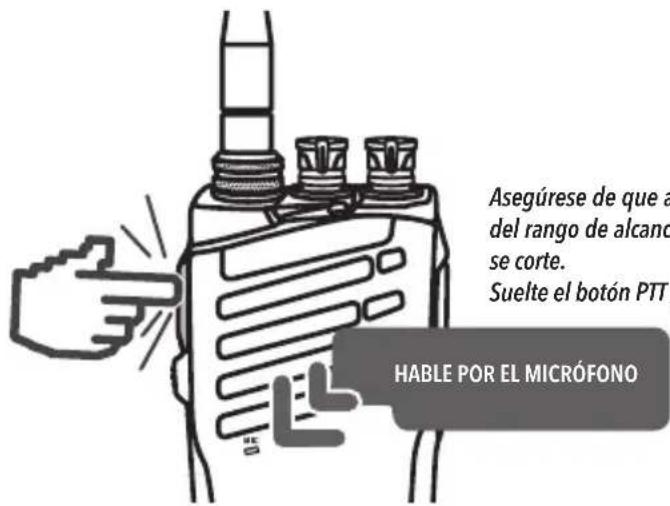

TRANSMISIÓN Y RECEPCIÓN DE LLAMADAS

Para transmitir mantenga presionado el botón PTT y hable con un tono de voz normal. El LED de funcionamiento encenderá en color rojo.

Asegúrese de que ambos radios se encuentren dentro del rango de alcance* para evitar que la comunicación se corte.

Suelte el botón PTT para recibir una señal de llamada

*Hasta 30 km de alcance bajo condiciones óptimas

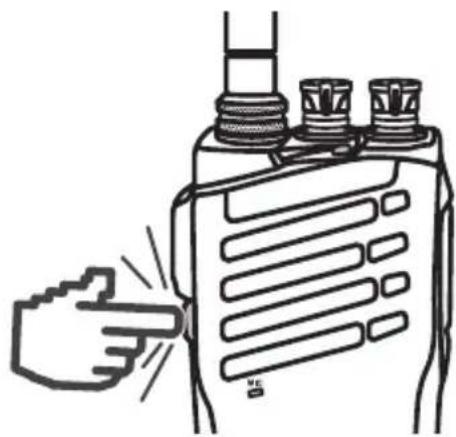

RASTREO DE FRECUENCIAS (SCAN)

Mantenga presionado el botón SCAN para captar transmisiones disponibles en el ambiente. El indicador LED encenderá en color verde

SOFTWARE DE PROGRAMACIÓN RAD-010

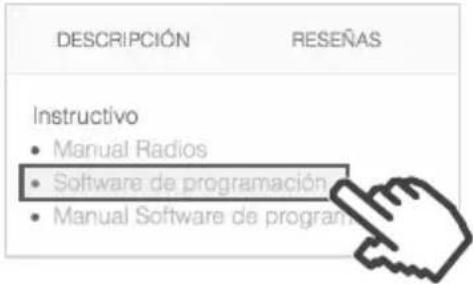

Entre a la página web: www.steren.com y busque el producto RAD-010. Diríjase a la sección Soporte y Ayuda, y seleccione sobre la opción Software de programación. Automáticamente comenzará la descarga de software. Descomprima el archivo y busque la carpeta RAD-010 software.

Utilice el software para configurar funciones adicionales.

INSTALACIÓN DE DRIVERS:WINDOWS 10

1 Ubique el archivo Vista3200 win 10 en la carpeta Win 10 driver y ejecútelo.

SERSPL

SERSPL.VXD

SEFWPI

Vista3200_win10

11/12/2016 08:37 ... Informa

11/12/2016 08:37 ... Control

11/12/2016 08:37 ... Informa

11/12/2016 08:37 ... Aplicaci

2 Siga los pasos de instalación. Una vez que ésta haya concluido, conecte el radio a un puerto USB y abra el Panel de Control.

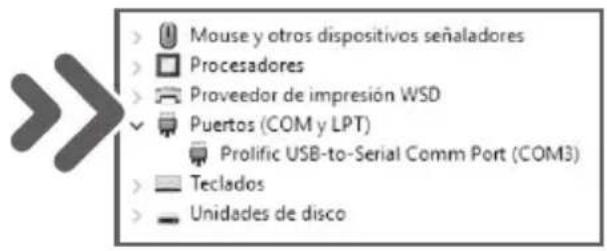

Para comprobar que el driver se ha instalado correctamente ubique el Administrador de Dispositivos y busque la opción Puertos (COM y LPT) y seleccionela.

Mouse y otros dispositivos señaladores

□ Procesadores

Proveedor de impresión WSD

Debe aparecer como Prolific USB to Serial COMM port (COMx).

Teclados

Unidades de disco

INSTALACIÓN Y USO DEL SOFTWARE: WINDOWS 10

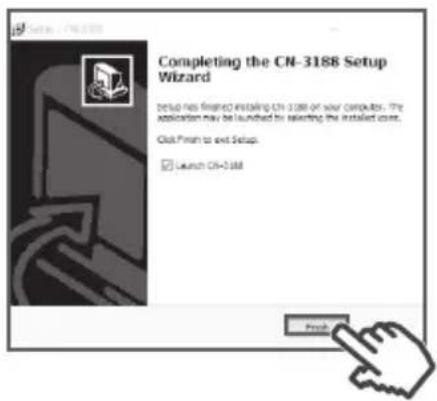

Seleccione el archivo RAD-010 software.10 setup y siga los pasos de instalación. En la última pantalla de instalación, quite la selección de "Launch CN-3188" y presione Finish.

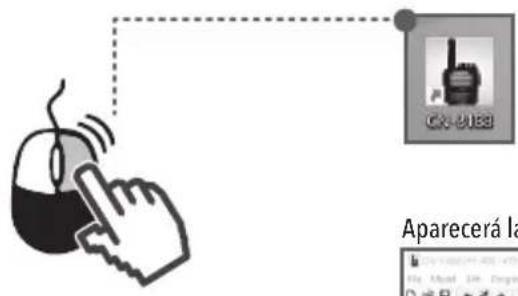

En el escritorio encontrará un acceso directo llamado CN-3188, sobre él, haga clic con el botón derecho del ratón y ejecúteo como Administrador.

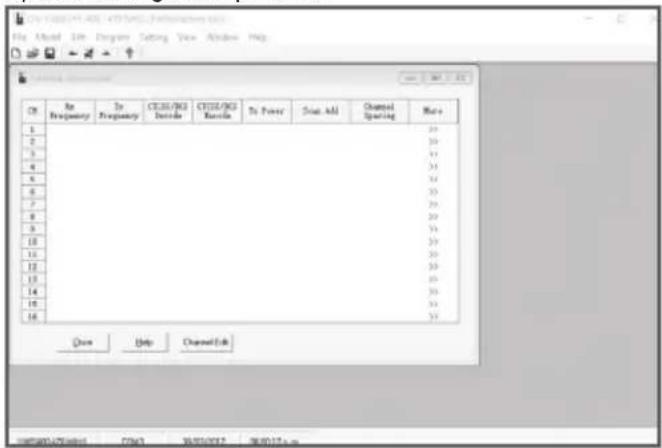

Aparecerá la siguiente pantalla:

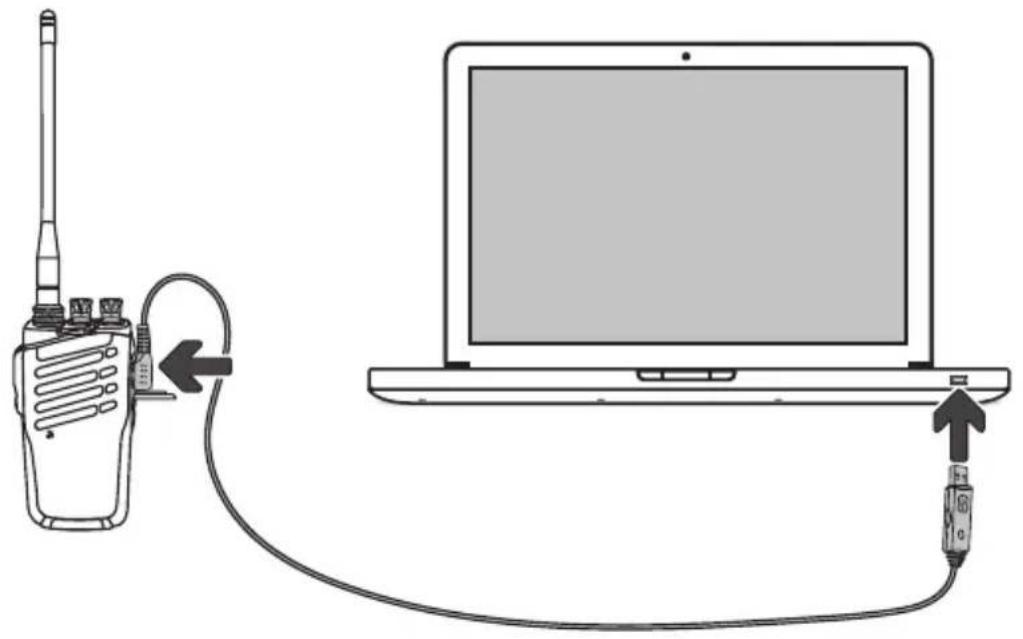

Conecte el cable de programación al radio y a un puerto USB de la computadora. Enseguida, encienda el radio.

Regrese al Administrador de dispositivos e identifique el puerto COM en el que está conectado (en el ejemplo se muestra el puerto COM3).

En el software del RAD-010 elija la opción Setting, Set Com, y elija el puerto que anotó previamente (en el ejemplo COM3).

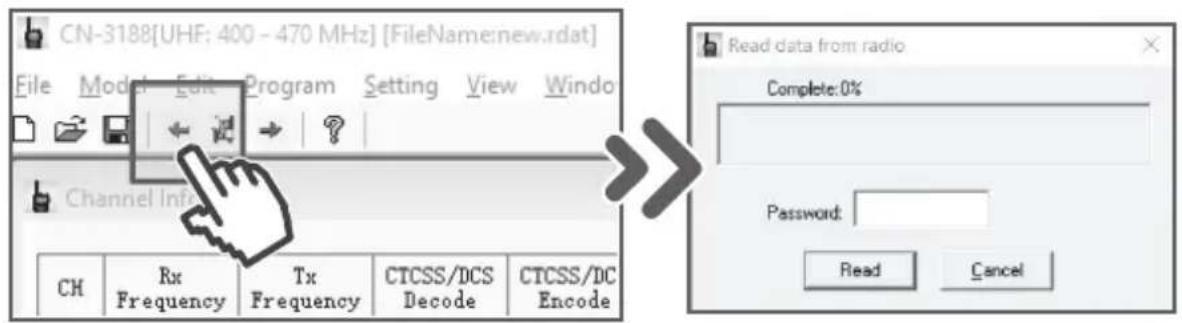

Presione la flecha de la izquierda para que el programa se conecte al radio y pueda leer la información.

Si la conexión es exitosa, aparecerá la siguiente pantalla:

CK	Rx Frequency	Tz Frequency	CTCSS/DCS Decode	CTCSS/DCS Encode	Tx Power	Scan Add	Channel Spacing	More
1	436.02500	436.02500	82.5	82.5	High	Add	25R(Wide)	>>
2	436.07500	436.07500	88.5	88.5	High	Add	25R(Wide)	>>
3	436.12500	436.12500	D032I	D032I	High	Add	25R(Wide)	>>
4	436.17500	436.17500	67.0	67.0	High	Add	25R(Wide)	>>
5	436.22500	436.22500	118.8	118.8	High	Add	25R(Wide)	>>
6	436.27500	436.27500	D073H	D073H	High	Add	25R(Wide)	>>
7	448.97500	448.97500	74.4	74.4	High	Add	25R(Wide)	>>
8	436.37500	436.37500	D195H	D195H	High	Add	25R(Wide)	>>
9	436.42500	436.42500	131.8	131.8	High	Add	25R(Wide)	>>
10	436.47500	436.47500	D311H	D311H	High	Add	25R(Wide)	>>
11	436.52500	436.52500	107.2	107.2	High	Add	25R(Wide)	>>
12	436.57500	436.57500	136.5	136.5	High	Add	25R(Wide)	>>
13	436.62500	436.62500	D053I	D053I	High	Add	25R(Wide)	>>
14	436.67500	436.67500	D115I	D115I	High	Add	25R(Wide)	>>
15	436.72500	436.72500	77.0	77.0	High	Add	25R(Wide)	>>
16	436.77500	436.77500	91.5	91.5	High	Add	25R(Wide)

Modifique los parámetros que requiera. Consulte el Apéndice en la siguiente página para mayor referencia.

Al finalizar seleccione la flecha de la derecha para guardar los valores modificados, apague el radio y salga del programa.

• CH: Canal que va a ser modificado.
• RX Frequency: Frecuencia de recepción.
  • TX Frequency: Frecuencia de transmisión.
• CTCSS /DCS Dec: Decodificador CTCSS /DCS.
• CTCSS /DCS Enc: Codificador CTCSS /DCS. El radio sólo se podrá comunicar con radios que tengan la misma configuración CTCSS /DCS.
• TX power: Potencia de la frecuencia de transmisión.
• Scan Add: Seleccione si el canal aparecerá o no en la función de búsqueda.
• Channel spacing: Separación entre canales.

Si desea activar la función de VOX, vaya al menú Edit, Submenú Function Setup.

ESPECIFICACIONES

Alimentación: 3,6 V --- (batería rígida)

Rango de frecuencia: UHF 400 - 470 MHz

Canales: 16

Espacio de canales: 12,5 kHz

Rango de temperatura de operación: -20 °C a +60 °C

Dimensiones: 59 x 34 x 114 mm

Peso: 250 g

Transmisor: UHF

Poder de transmisión: ≤3 W

Frecuencia de estabilización: ±2,5 ppm

Modo de modulación: FM (F3E)

Emissiones espurias: ≤-60 dB

Ruido FM: ≤-40 dB

Distorsión de audio: ≤5%

Potencia del canal adyacente: ≥55 dB

Desviación de frecuencia máxima: ≤±5 kHz

Receptor: UHF

Frecuencia de estabilización: ±2,5 ppm

Sensibilidad (a 12dB SINARD): <0,2 μV

Ancho de banda del receptor FM: ≥±7 kHz

Selectividad del canal adyacente: ≥60 dB

Promedio de rechazo de intermodulación: ≥60 dB

Anti interferencia de ondas espurias: ≥60 dB

Potencia de salida de audio: 400 mW

Base Cargadora

Alimentación: 120 V \~ 7 W

Salida: 3,8 V--- a 500 mA

Batería: 3,6 V --- 1 300 mAh
