Tipo de producto	Aspiradora de recipiente
Marca	Kenmore
Modelo	81614
Alimentación eléctrica	120V, 60Hz
Tipo de bolsa para polvo	Desechable, Tipo 20-53291 (paquete de 2) o 20-53292 (paquete de 6)
Filtro de seguridad del motor	Filtro de espuma lavable
Filtro de escape	Cartucho de medio HEPA (reemplazable, pieza 20-52730)
Accesorios incluidos	Cepillo para pisos, Cepillo para polvo, Herramienta para rincones, Pet PowerMate, PowerMate
Rebobinado de cable	Sí, con pedal
Control de succión	Electrónico, ajustable en el mango
Indicador de bolsa llena	Luz LED en el recipiente
Protector contra sobrecarga	Integrado, reiniciable en PowerMate
Protector térmico	Apagado automático para evitar sobrecalentamiento
Tipo de tubo	Telescópico, longitud ajustable
Características de PowerMate	Limpiadores de bordes, ajuste de altura de la fibra (ALTO/MED/BAJO/XBAJO), pedal de liberación del mango
Agarre para escaleras	Sí, en la parte inferior del recipiente

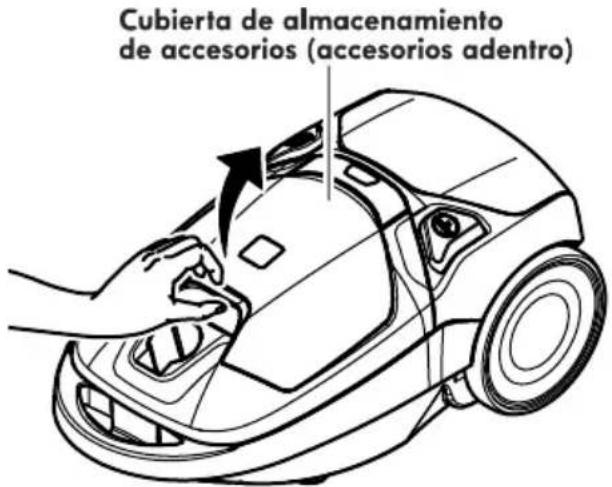

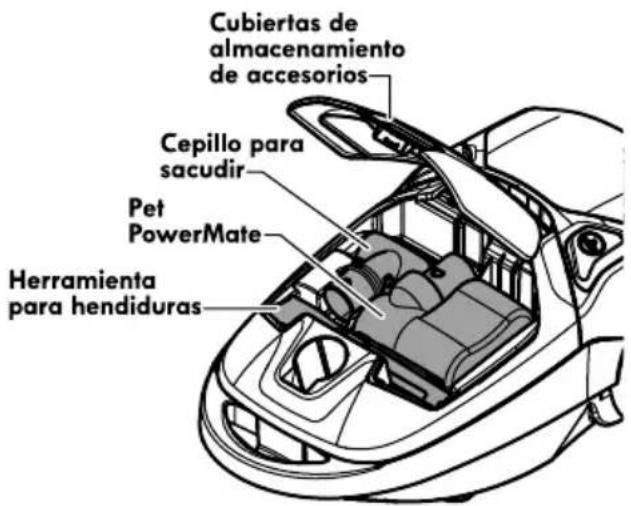

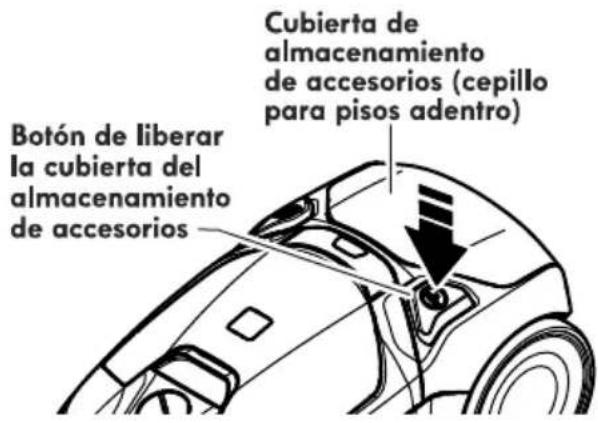

Almacenamiento	Almacenamiento de accesorios a bordo, gancho de almacenamiento de PowerMate en el recipiente
Garantía	1 año limitada (90 días si se usa distinto a doméstico)
Línea de ayuda	1-877-531-7321, 8am-5pm EST L-V

Preguntas frecuentes - 81614 KENMORE

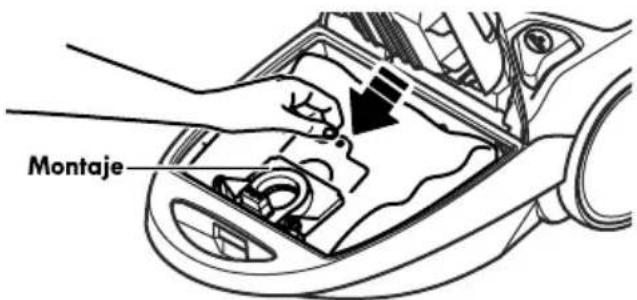

¿Cómo cambio la bolsa para polvo?

Apague y desconecte la aspiradora. Retire la manguera, abra la cubierta y saque la bolsa vieja. Inserte una bolsa nueva (tipo 20-53291 o 20-53292) en las ranuras del soporte hasta que la lengüeta se trabe. Meta la bolsa y cierre la cubierta.

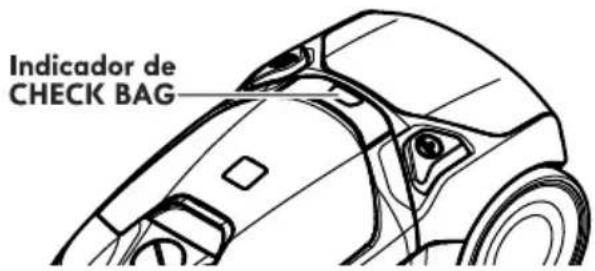

¿Qué debo hacer si se enciende el indicador de bolsa llena?

La luz indica flujo de aire bloqueado. Primero, revise y reemplace la bolsa para polvo si está llena. Luego limpie o reemplace el filtro de seguridad del motor y el filtro de escape. También revise si hay obstrucciones en la manguera, el tubo o el PowerMate. La luz también puede encenderse con ciertos accesorios debido a la reducción del flujo de aire.

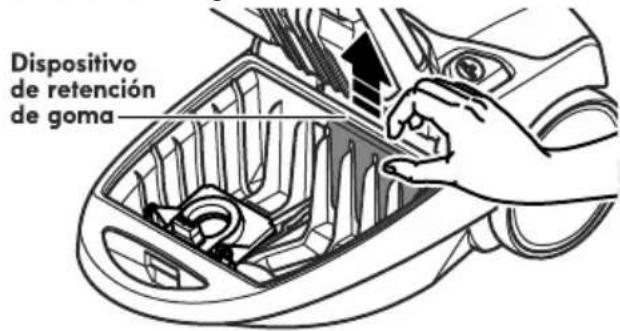

¿Cómo limpio el filtro de seguridad del motor?

Retire la bolsa para polvo, levante el retenedor de goma y saque el filtro de espuma. Lávelo con agua tibia y jabón, enjuáguelo y déjelo secar completamente. No lo instale mientras esté húmedo. Deslícelo de nuevo debajo del retenedor y reemplace la bolsa.

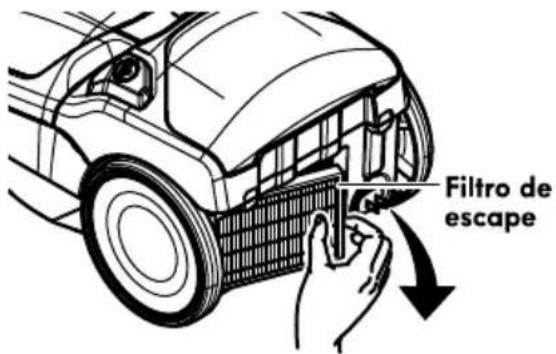

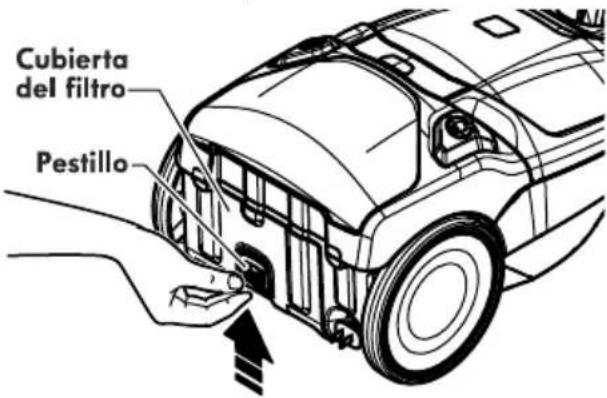

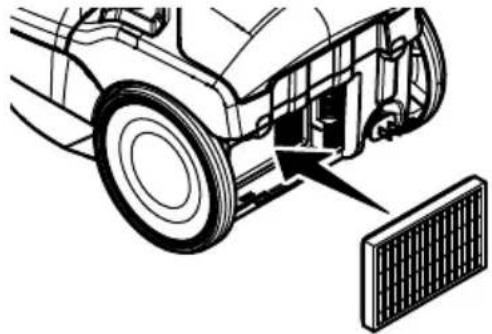

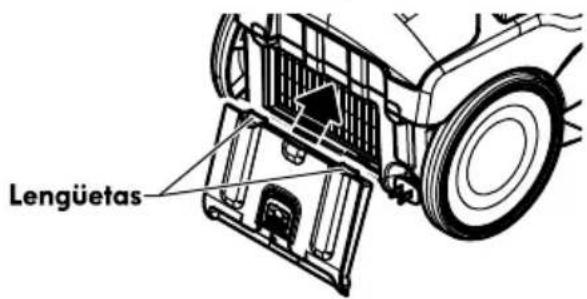

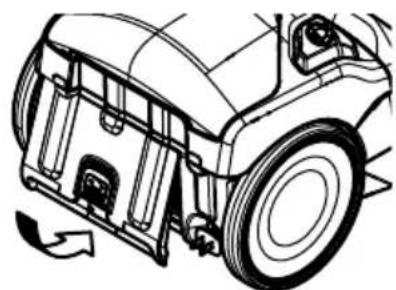

¿Con qué frecuencia debo reemplazar el filtro de escape?

Reemplace el filtro de escape de medio HEPA cuando toda la superficie esté cubierta uniformemente. No se puede lavar. El número de pieza es 20-52730. Para reemplazarlo, desenganche la cubierta, retire el cartucho viejo e inserte uno nuevo con el sello de goma hacia el recipiente.

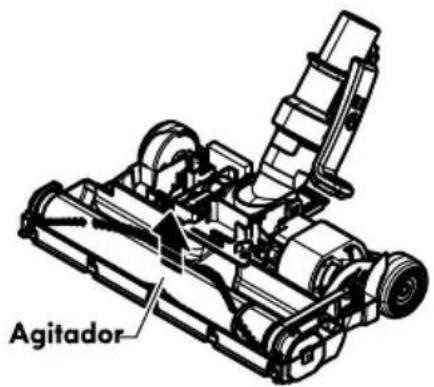

¿Qué causa que el PowerMate deje de funcionar?

Causas comunes: protector contra sobrecarga activado, correa desgastada/rota, agitador o tapas sucias, o el interruptor está en modo PISO DURO. Apague y desconecte, retire obstrucciones, presione el botón de reinicio de sobrecarga, o revise la correa y el agitador. Asegúrese de que el interruptor esté en ALFOMBRA para el funcionamiento del agitador.

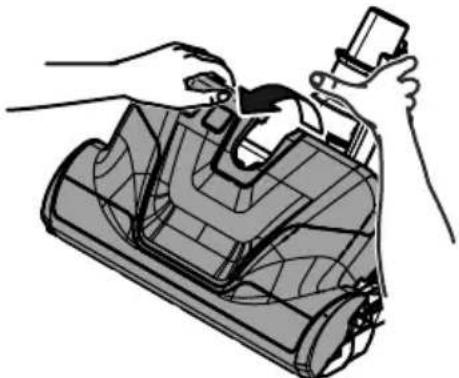

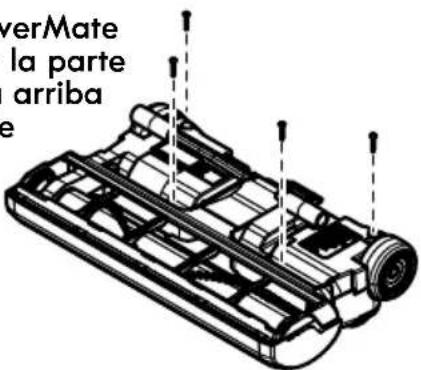

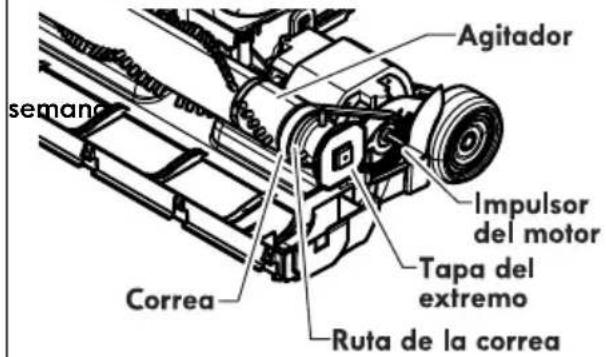

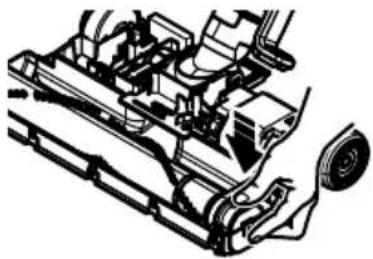

¿Cómo reemplazo la correa en el PowerMate?

Apague y desconecte. Retire los cuatro tornillos en la parte inferior, baje el pivote y abra la cubierta. Levante el agitador, retire la correa vieja, limpie el agitador y las tapas. Instale la correa nueva sobre el accionamiento del motor y la trayectoria de la correa, luego vuelva a ensamblar. Los números de pieza están disponibles en searspartsdirect.com.

¿Por qué la aspiradora se apaga durante el uso?

El protector térmico puede haberse activado debido al sobrecalentamiento. Apague y desconecte, revise si hay obstrucciones, limpie los filtros y espere aproximadamente 50 minutos para que se enfríe y se restablezca. También revise el protector contra sobrecarga en el PowerMate. Si el problema persiste, busque servicio técnico.

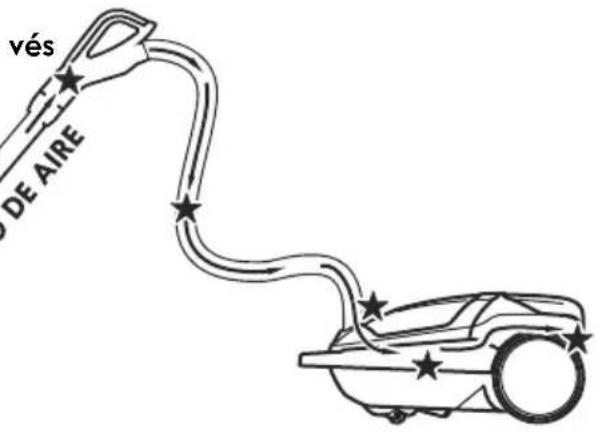

¿Cómo elimino obstrucciones del conducto de aire?

Revise la bolsa para polvo, el filtro de seguridad del motor, el filtro de escape y el área del cepillo PowerMate. Si la succión sigue siendo baja, pruebe la manguera encendiendo el recipiente y sintiendo succión en el mango. Revise el tubo y el pivote del PowerMate en busca de residuos. Retire cualquier obstrucción encontrada.

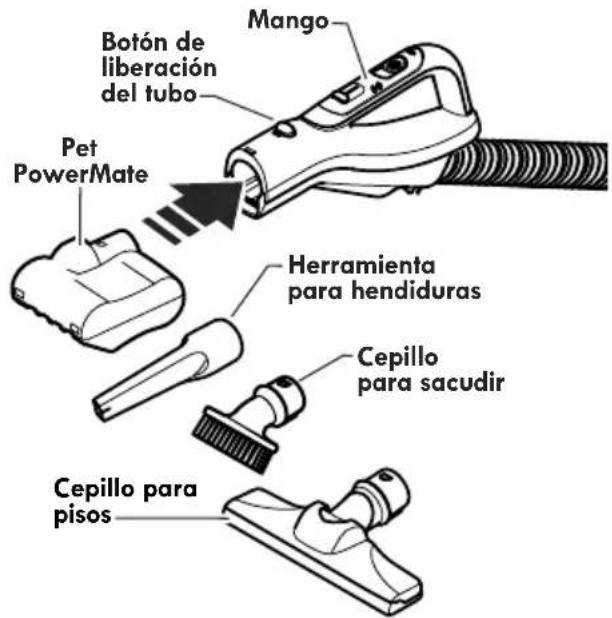

¿Cuál es la forma correcta de usar los accesorios?

Apague la aspiradora antes de colocar o quitar accesorios. Use el cepillo para polvo en muebles y cortinas, la herramienta para rincones en espacios estrechos, el cepillo para pisos en pisos desnudos y el PowerMate en alfombras. Para pelo de mascotas en escaleras o muebles, use el Pet PowerMate (nunca directamente sobre las mascotas).

¿Cómo guardo la aspiradora para ahorrar espacio?

El tubo tiene un gancho de almacenamiento que se desliza en una ranura del recipiente. El PowerMate debe estar plano. Coloque el recipiente de punta y baje el tubo en la ranura. Los accesorios se pueden guardar en el compartimiento a bordo. Desconecte la manguera del tubo y del recipiente para evitar tensión.

MANUAL DE USUARIO 81614 KENMORE

Antes de usar su aspiradora nueva ....1
Garantía de la aspiradora de Kenmore....2
Instrucciones importantes de seguridad .... 3
Piezas y características 4-6
Instrucciones de ensamble 7
Instrucciones de operación 8-13
Características de Rendimiento/Seguridad ..... 14
Cuidado del receptáculo 15-18
Cuidado de la PowerMate® 19-21
Reconocimiento de problemas 22-23

ANTES DE USAR SU ASPIRADORA NUEVA

Por favor lea esta guía que le ayudara a ensamblar y operar su aspiradora nueva de Kenmore en una manera más segura y efectiva.

Para mas información acerca del cuidado y operación de esta aspiradora, llame a la Línea de Ayuda de aspiradoras al 1-877-531-7321. Cuando pregunte por información usted necesitará el número completo de serie y modelo de la aspiradora que está localizado en la placa de los números de modelo y serie.

Use el espacio de abajo para registrar el número de modelo y serie para su nueva aspiradora de Kenmore.

Número de Modelo

Número de Serie

Fecha de Compra

Mantenga este libro y su recibo en un lugar seguro para futuras referencias.

LISTA DE EMBALAJE

Su ASPIRADOR KENMORE se empaca con las siguientes piezas y componentes por separado:

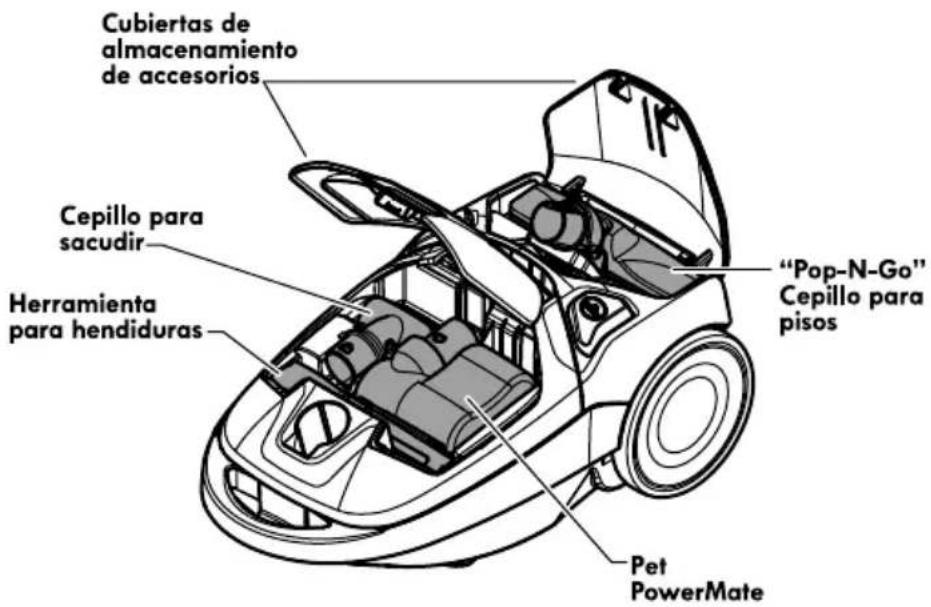

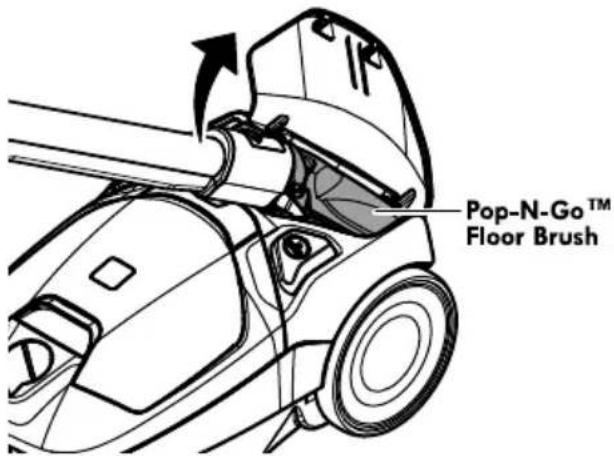

• Receptáculo (con la herramienta para cepillo para pisos y el cepillo para sacudir)
• PowerMate®
• Pet PowerMate®
• Ensamble del mango y la manguera (con la herramienta para hendiduras)
• Tubo telescópico
• Manual de uso y cuidado

GARANTÍA DE LA ASPIRADORA DE KENMORE

Garantía limitada de Kenmore

DURANTE un año a partir de la fecha de compra este aparato está garantizado contra defectos de material o mano de obra cuando se es instalado correctamente, operado y mantenido según las instrucciones suministradas.

CON LA PRIEBA DE VENTA, el producto defectuoso recibirá reparación libre de costo o el remplazo del producto a consideración del vendedor.

Para los detalles de la cobertura de su garantía para de reparación o remplazo gratuito, visite la página web: www.kenmore.com/warranty

Esta garantía es válida solamente durante 90 días desde la fecha de compra, si la aspiradora se utiliza para otros fines que no sean el uso familiar privado.

Esta garantía cubre EXCLUSIVAMENTE los defectos de materiales y fabricación y NO pagará:

1. Los elementos desechables que puedan desgastarse con un uso normal, incluyendo sin carácter excluyente, filtros, correas, bolsas., y bombillas con rosca en la base.
2. Un técnico del servicio técnico para limpiar o mantener este aparato, o para que enseñe al usuario a instalar, manejar o mantener correctamente el producto.
3. Llamadas de servicio para corregir instalaciones de un aparato no realizadas por agentes de servicios autorizados por Sears o para reparar problemas con fusibles de casas, interruptores de circuitos, cableado de casa, y plomería o sistemas de alimentación de gas que resulten de la instalación.
4. Daños o fallas en este aparato que resulten de una instalación no realizada por agentes de servicio autorizados por Sears, incluyendo instalación que no fue de acuerdo a los códigos de electricidad, gas o plomería.
5. Daños o fallas de este aparato, incluyendo descoloración u oxido en la superficie, si no se ha manejado correctamente o mantenido siguiendo todas las instrucciones incluidas con el producto.
6. Daños o fallas de este aparato, incluyendo descoloración u oxido en la superficie, originados por accidente, alteración, abuso, uso incorrecto o uso del producto para otros fines distintos de los indicados.distintos de los indicados.
7. Daños o fallas de este aparato, incluyendo descoloración u oxido en la superficie, causados por el uso de detergentes, limpiadores, productos químicos o utensilios diferentes a los recomendados en todas las instrucciones que se incluyen con el producto.
8. Daños o averías de las piezas o sistemas causados por modificaciones no autorizadas que se hayan hecho a este producto.
9. Servicio a un aparato si el modelo y etiqueta de serie faltan, son alteradas o si no se puede determinar fácilmente si tienen el logo de certificación apropiado

Limitación de responsabilidad de las garantías implícitas; limitación de remedios El único y exclusivo remedio del cliente bajo esta garantía limitada será el reemplazo del aparato según lo indicado en este documento. Las garantías implícitas, incluyendo las garantías de comerciabilidad o idoneidad para un propósito específico, se limitan a un año o el período más corto permitido por la ley. El comerciante no será responsable por daños incidentales ni consecuenciales. Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales, ni limitaciones en la duración de las garantías implícitas de comerciabilidad o idoneidad, por lo que estas exclusiones o limitaciones podrían no aplicar en su caso.

Esta garantía aplica solamente cuando este aparato se utiliza en Estados Unidos.

Esta garantía le otorga derechos legales específicos, y usted podría tener otros derechos que varían en función de cada estado.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Lea las instrucciones en este manual antes de armar o usar su aspiradora.

ADVERTENCIA:

Su seguridad es muy importante para nosotros. Para reducir el riesgo de incendio, choque eléctrico, lesión corporal o daños al utilizar su aspiradora, actúe de acuerdo con precauciones básicas de seguridad, entre ellas:

Use su aspiradora únicamente en la forma descrita en este manual. Use únicamente con accesorios recomendados por Sears.

Desconecte el cordón eléctrico antes de componer o limpiar el área del cepillo. De lo contrario, el cepillo podría arrancar de forma imprevista o podría producirse un choque eléctrico.

No abandone la aspiradora cuando esté conectada. Desconéctela cuando no la esté usando y antes de darle servicio.

Para reducir el riesgo de choque eléctrico, no use su aspiradora al aire libre ni sobre superficies mojadas.

No permita que sea utilizada como juguete. Se requiere tener mayor cuidado cuando sea utilizada en la proximidad de niños o por niños.

No use la aspiradora si el cordón o el enchufe están dañados. Si la aspiradora no está funcionando adecuadamente o si se ha dejado caer, está dañada, se ha dejado expuesta a la intemperie o se ha dejado caer en agua, devuélvala a un Centro de servicio de Sears.

No jale ni transporte la aspiradora por el cordón; no use el cordón como mango; no cierre puertas sobre el cordón; no jale el cordón sobre rebordes agudos ni esquinas. No pase la aspiradora sobre el cordón. Mantenga el cordón alejado de superficies calientes.

No desconecte la aspiradora tirando del cordón eléctrico. Para desconectarla, jale el enchufe, no el cordón.

No toque la aspiradora ni el enchufe con las manos mojadas.

No coloque objetos en las aberturas.

No utilice la aspiradora si alguna abertura está bloqueada; manténgala libre de polvo, pelusa, cabellos y cualquiera cosa que podría disminuir el flujo de aire.

Mantenga el cabello, ropa suelta, dedos y todas las partes del cuerpo alejados de las aberturas y piezas mecánicas.

Apague todos los controles antes de desenchufar.

Tenga cuidado especial al utilizar la aspiradora en escalones. No la coloque sobre sillas, mesas, etc. Manténgala en el piso.

No use la aspiradora para aspirar líquidos inflamables o combustibles (gasolina, líquidos para limpieza, perfumes, etc.) ni la use en lugares donde éstos podrían estar presentes. Los vapores de estas sustancias pueden crear un peligro de incendio o explosión.

No levante ninguna cosa que se esté quemando o emitiendo humo, como cigarrillos, cerillos o cenizas calientes.

No use la aspiradora sin tener instalada la bolsa para polvo y/o los filtros.

Cambie siempre la bolsa para polvo después de aspirar limpiadores de alfombras o desodorantes, talcos y polvos finos. Estos productos atascan la bolsa, reducen el flujo de aire y pueden causar que ésta se rompa. Si no cambia la bolsa podría ocasionar daño permanente a la aspiradora.

No use la aspiradora para levantar objetos agudos, juguetes pequeños, alfileres, sujetapapeles, etc. Podrían dañar la aspiradora o la bolsa para polvo.

No opere sin el filtro de escape ni la cubierta del filtro de escape instalados.

La manguera contiene cables eléctricos. No la use cuando está dañada, cortada, o perforada. Reemplace si está cortada o desgastada. No levante objetos afilados.

Siempre apagué y desconecte la aspiradora antes de conectar o desconectar la manguera, Pet HandiMate, o la boquilla.

Sujete el enchufe con la mano al enrollar el cordón eléctrico. Para desconectarla, jale el enchufe, no el cordón.

Usted es responsable de asegurar que su aspiradora no sea utilizada por ninguna persona que no pueda manejarla correctamente.

ADVERTENCIA:

Este producto contiene un químico conocido en el estado de California que causa cáncer y defectos de nacimiento u otros daños para la fertilidad.

GUARDE ESTAS INSTRUCCIONES

El armado y uso seguro de su aspiradora son su responsabilidad. Esta aspiradora ha sido diseñada exclusivamente para uso doméstico. La aspiradora deberá almacenarse en un lugar seco y en el interior. Lea este Manual de Uso y Cuidado detenidamente, pues contiene información importante sobre seguridad y uso. Esta guía contiene información sobre seguridad debajo de símbolos de advertencia cuidado.

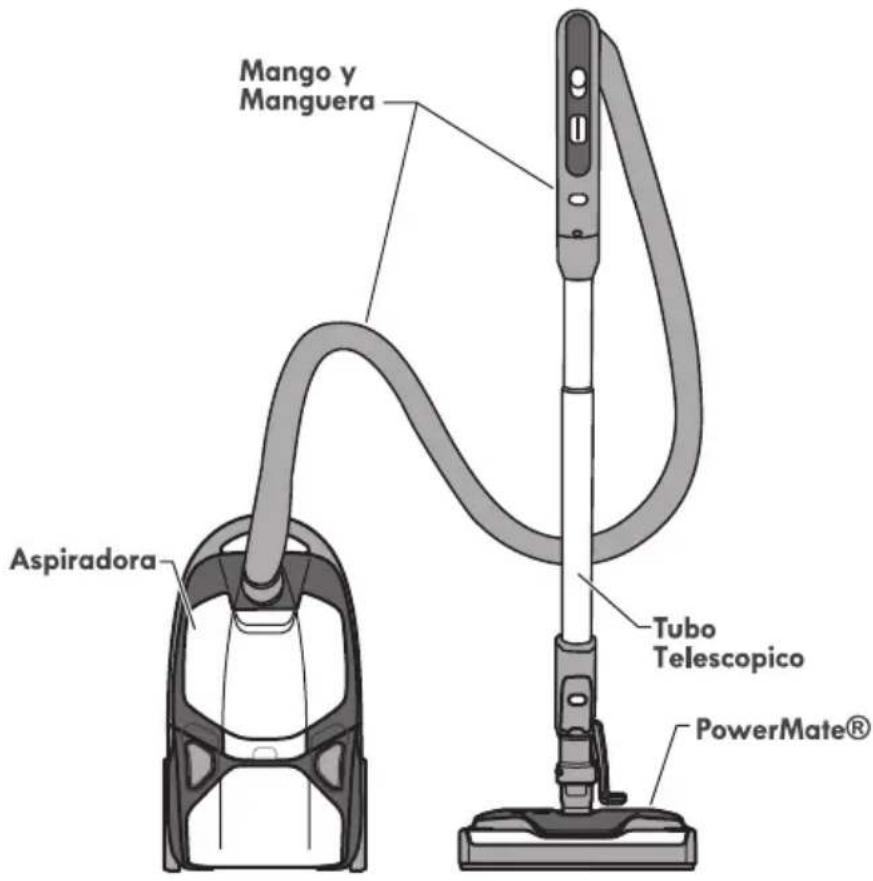

PIEZAS Y CARACTERÍSTICAS

Es importante conocer las piezas y características de su aspiradora para asegurar su uso adecuado y seguro. Examínelas antes de usar su aspiradora.

PARTES DE REEMPLAZO

	azei
	*53
Bolsa para polvo (Paquete de 2)	20-53291*
Bolsa para polvo (Paquete de 6)	20-53292*
Filtro de escape	20-52730*
Filtro de seguridad del motor	20-81002*
Para ordenar filtros de reemplazo llamando al 1-844-553-6667 or visitar www.searspartsdirect.com* Disponible en la página www.sears.com

°NazeiP 013-02aefro

Escanear para reordenar las bolsas or visitar kenmore.com/reorderCQ

NOTA: Ilustraciones detalladas y lista de todas las partes de la aspiradora están disponibles en searspartsdirect.com

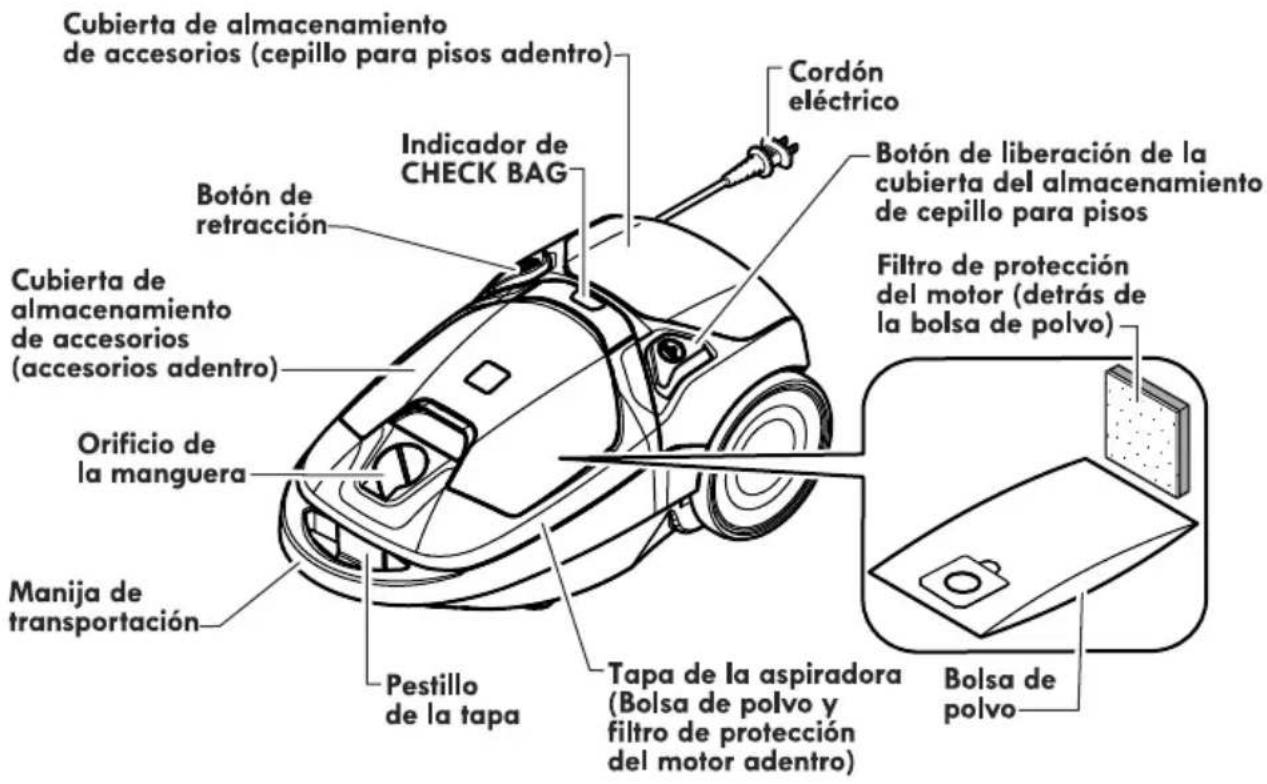

RECEPTÁCULO

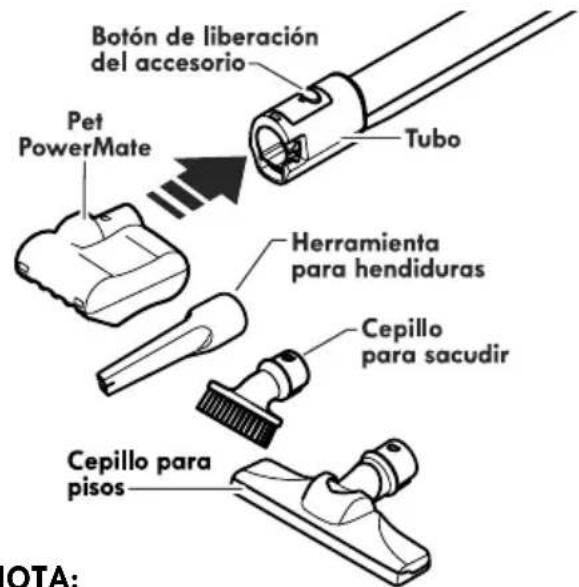

ACCESORIOS

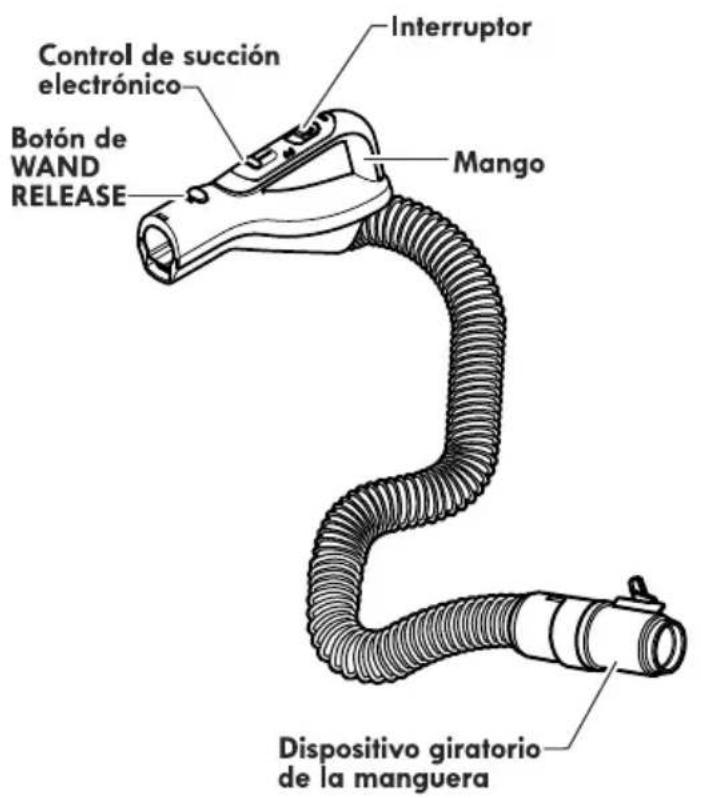

MANGUERA

TUBO TELESCÓPICO

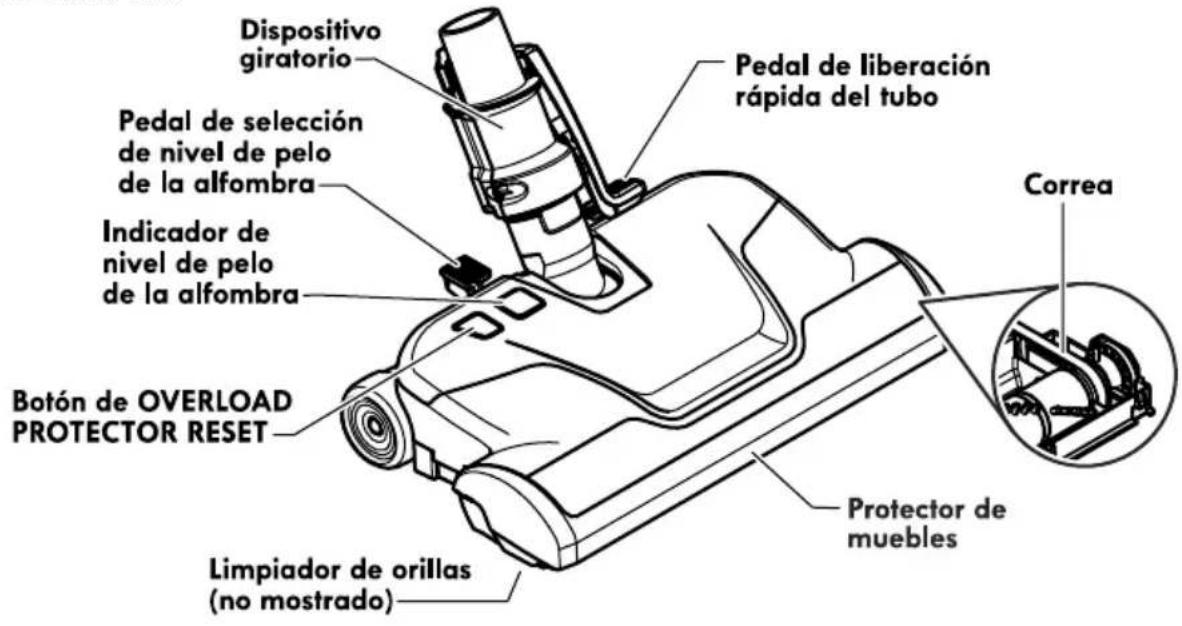

POWERMATE

Por favor ponga especial atención a éstos recuadros con alerta de riesgo. Advertencia: Esta información le alertará del peligro de fuego, choque eléctrico, quemaduras y lesiones. Cuidado: Esta información le alertara de peligros como lesiones y daños a la propiedad.

INSTRUCCIONES DE ENSAMBLE

Antes de armar la aspiradora, revise la LISTA DE EMBALAJE (pág 1). Use esta lista para verificar que ha recibido todos los componentes de su nueva aspiradora Kenmore.

ADVERTENCIA

Peligro de choque eléctrico

No conecte la aspiradora hasta que termine de armarla. De lo contrario podría causar un choque eléctrico o lesión corporal.

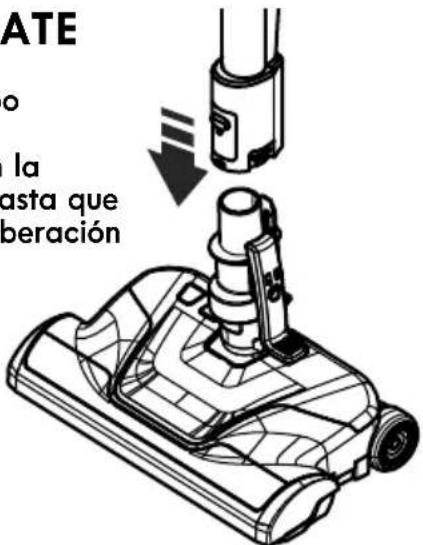

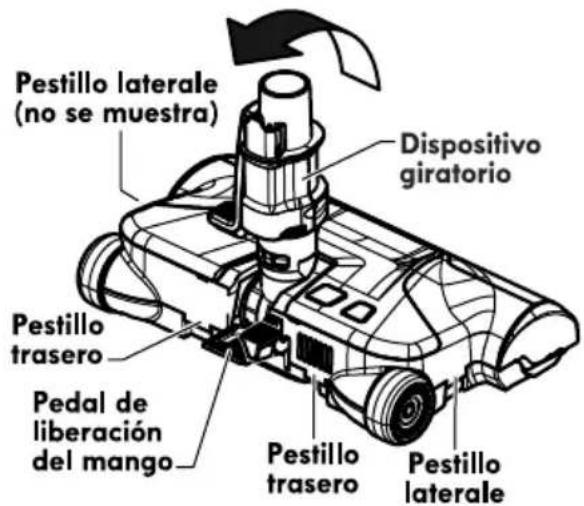

POWERMATE

Alinear el tubo telescópico y introduzca en la PowerMate hasta que el pedal de liberación quede fijo en posición.

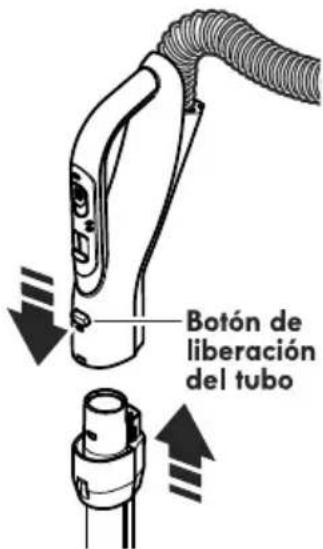

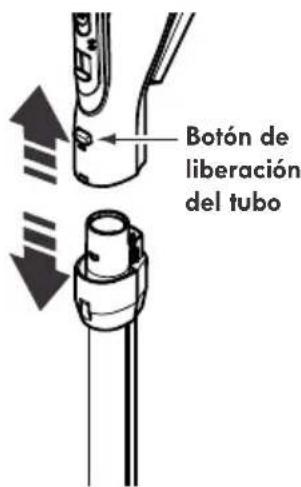

MANGO

Introduzca el tubo en el mango hasta que el botón quede en posición.

Para reti rar: Oprima el botón de liberación rápida del mango para libe rar el mango y tire del mango hacia arriba.

Para Guardar: Para prevenir la presión de la manguera mientras se guarda, desuna la manguera del tubo de la aspiradora. Guarde la magua en una posición enrollada y floja de tal manera que la tapa de la manguera no se estire.

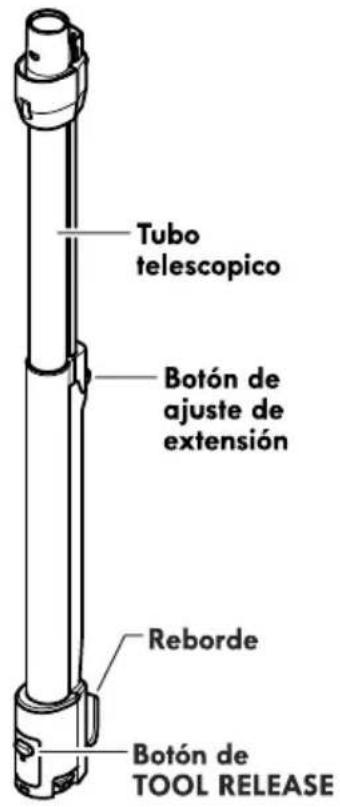

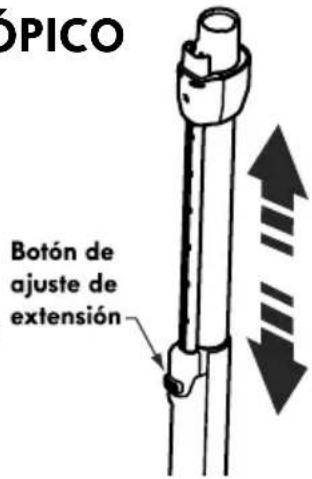

TUBO TELESCÓPICO

La extensión del tubo es ajustable y no requiere el montaje. Para ajustar, empuje el botón de ajuste de extensión y mueva el tubo superior a la posición deseada.

MANGUERA

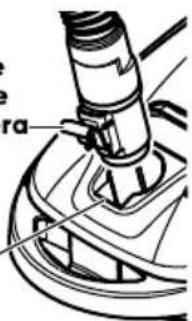

1. Alinee la pestaña de sujeción de la manguera y la ranura de la cubierta del receptáculo e intro - duzca la man guera en el recep tá culo hasta que quede fija en posición.

Pestaña de sujeción de la manguera

Ranura

IMPORTANTE: Empuje firmemente el conector de la manguera en el cuerpo de la aspiradora hasta que lengüeta enganche en su lugar. La aspiradora no funcionará hasta que I a manguera esté completamente conectada.

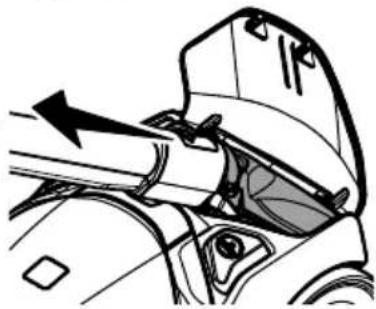

Para retirar: No abra la cubierta antes de desprender la manguera. Con la cubierta cerrada, tire hacia arriba la lengüeta de seguridad y jale de la manguera.

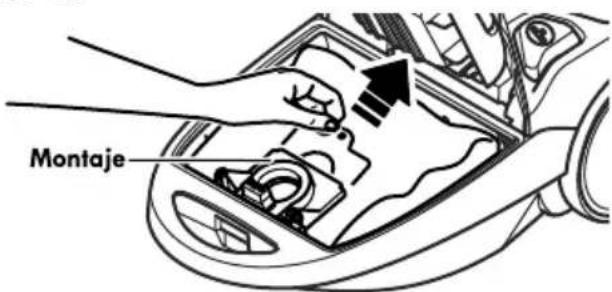

RECEPTÁCULO

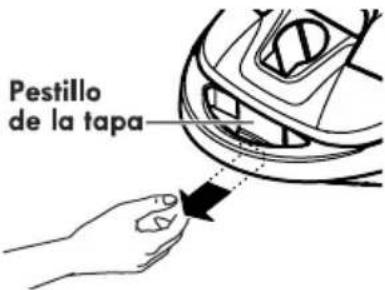

1. Abra la tapa del receptáculo.
2. Examine que la bolsa para polvo este instalada correctamente. Consulte las instrucciones de instalación en: CAMBIO DE LA BOLSA (pág 16).

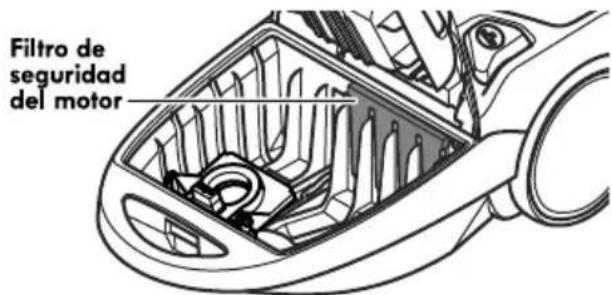

3. Examine que el filtro de seguridad del motor este instalado correctamente. Consulte las instrucciones de instalación en: LIMPIEZA DEL FILTRO DE SEGURIDAD DEL MOTOR (pág 17).

INSTRUCCIONES DE OPERACIÓN

CUIDADO

¡Partes en movimiento! Para reducir el riesgo de daños corporales, no toque el agitador cuando la aspiradora está encendida. El tocar el agitador mientras que está girando puede cortar, contusionar o causar otras lesiones. Siempre apague y desconecte del tomacorriente antes de dar mantenimiento. Tenga cuidado al aspirar cerca de niños.

Peli gro de lesión per so nal y daño al pro ducto

• SIEMPRE apague ante de desconectar.
- El cor dón eléc trico se mueve rápi da mente durante el enro lla mieno. Man tenga ale ja dos a los niños y ase gure espa cio libre sufi ciente para evitar lesiones personales al enrollar el cor dón.
- NO use los enchufes localizados sobre los mue bles. Los ob je tos cer ca nos podrían resultar dañados.
- Cuando alguna anormalidad/ desperfecto ocurra, pare de usar el producto inmediatamente y desconéctelo del toma corriente.

NOTA: Para reducir el riesgo de choque eléctrico, esta aspiradora cuenta con una clavija polarizada, uno de los contactos es más ancho que el otro. La clavija sólo puede introducirse de una manera en el enchufe. Si la clavija no cabe bien en el enchufe, inviertala. Si aún no cabe, llame a un electricista para que instale un enchufe correcto. No altere la clavija de ninguna manera.

ADVERTENCIA

Peli gro de lesión per so nal y daño al pro ducto

• No atropelle el cordón eléctrico con la PowerMate. Hay un peligro de lesión corporal o daños de propiedad.

• No tire del cordón eléctrico para desenchufarlo de la pared. Si hay daños en el cordón eléctrico o el enchufe, hay un peligro de lesión corporal o daños de propiedad.

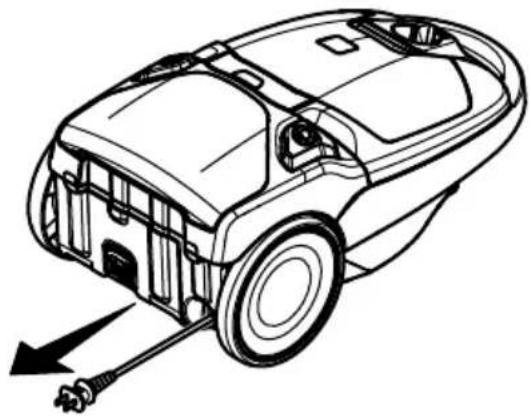

• Tire del cor dón para sacarlo del receptáculo hasta tener la longitud deseada. El cordón no se enrollará hasta que opri ma el botón para en ro llar lo.

1. Conecte el cordón eléctrico polarizado en un enchufe de 120 voltios que se encuentre cerca del piso.

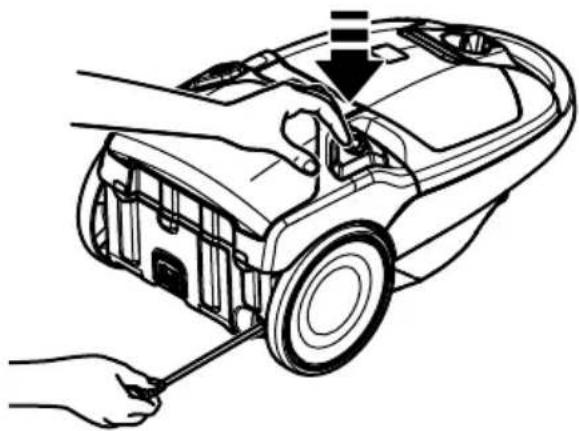

Para enro llar: Apagué y desconecté la aspiradora. Sujete el enchufe mien tras enro lla el cor dón para impe dir daño o lesión cor po ral por el movi miento del cor -dón. Oprima el control para botón el cordón eléctrico con la mano o con el pie.

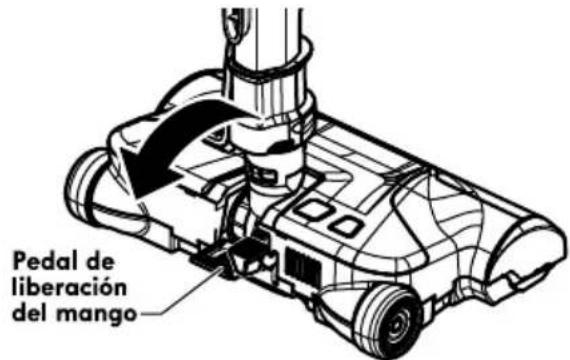

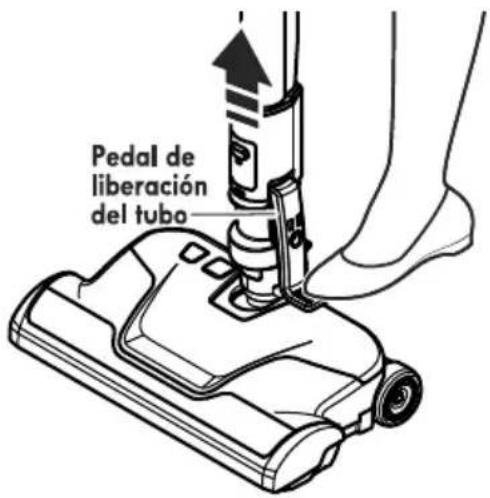

1. Baje el tubo desde la posición vertical pisando el pedal de liberación del mango (HANDLE RELEASE).

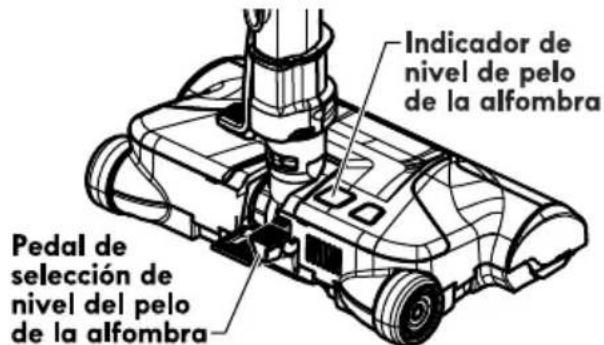

1. Seleccione una altura de pelo de la alfombra usando el pedal pequeño ubicado en la parte posterior de la PowerMate. El nivel de pelo la alfombra se muestra en el indicador.

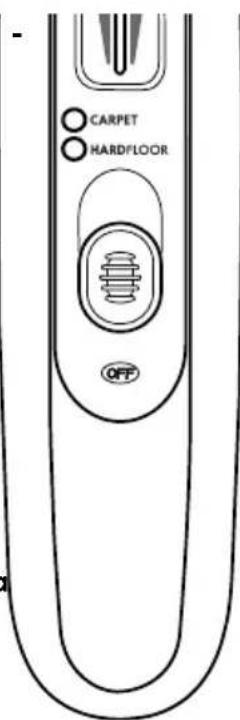

1. Se lec cio ne una po s ción del in te rrup tor de tres-posicio nes en el man go.

OFF (APAGADO)

Apague la aspiradora.

HARDFLOOR (PISO)

Sólo enciende el mo tor del recep tá cu lo.

CARPET

(ALFOMBRA)

Encien de los mo to res del recep tá cu lo y de la PowerMate. El agitador se encenderán.

SUGERENCIAS SOBRE EL AJUSTE DE NIVEL DE PELO DE LA ALFOMBRA

Atención: Refiérase a las recomendaciones del fabricante para limpiar su alfombra. Algunas alfombras más delicadas pueden requerir el uso de la aspiradora con el agitador PowerMate desconectado para prevenir que la alfombra sea dañada.

Use el ajuste XLO (bajo) para obtener la mejor lim pieza a fondo. Por otra parte, qui zás se requiera ele var el nivel para faci li tar algo nas tareas, como por ejem - plo cuando se trata de tape tes y algo nas alfom bras de pelo largo, y para im pe dir que la as pi ra do ra se apa gue. Se su gie ren los si quien tes ajus tes:.

HI – Tapetes de pelo muy largo y suelto, o alfombras muy acojinadas.

MED – Pelo mediano a largo.

LO - Pelo corto a mediano.

XLO – La selección de preferencia para muchas alfombras y posos duros.

NOTA: Para proteger pisos sin alfombra, colocar el boton on/off de 3 posiciones en la opción de piso (HARDFLOOR) para apagar el giro del agitador.

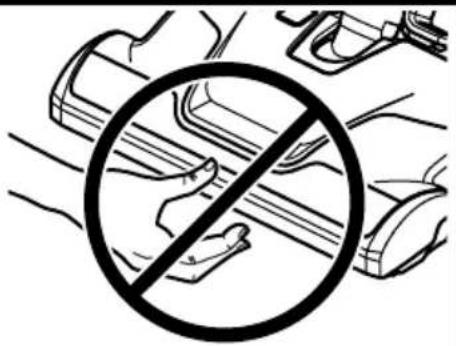

CUIDADO

NO deje la PowerMate funcionando en un lugar durante ningún espacio de tiempo: se puede dañar la alfombra.

CUIDADO

Peli gro de lesión per so nal y daño al pro ducto

Tenga cuidado si el PowerMate y la manguera se dejan en posición vertical pues pueden caerse fácilmente. Si se voltean puede haber daño de propiedad.

SUGERENCIAS PARA ASPIRAR

PARA LOGRAR LOS MEJORES RESULTADOS DE LIMPIEZA

- Use el Nivel de Poder (SUCTION CONTROL) en alto.

- Mantenga el paso de aire abierto. Examine de vez en cuando cada una de las áreas de unión en QUITAR LOS RESIDUOS DE BASURA EN LOS CONDUCTOS (pág 15) para asegurarse de que no estén bloqueadas. Apagué y desconecté la aspiradora antes revisar.

ESCALERAS

ADVERTENCIA

Peli gro de lesión per so nal

Tenga cuidado si coloca el receptáculo sobre escalones. Si se cae, podría cau sar lesión per so nal o daño a la pro pie dad.

CUIDADO

Peligro de lesión personal y daño al producto

No jale de la manguera para mover la aspiradora de un escalón al siguiente. Cuando termine de limpiar un área use la manija en la aspiradora para moverla a otro lugar para continuar la limpieza.

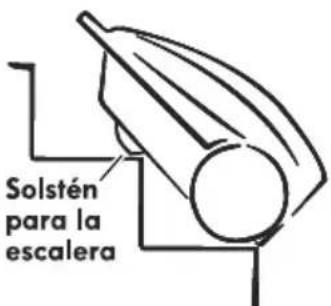

El sostén para la escalera esta situado en el parte inferior del cuerpo y ayudará a evitar que la aspiradora se deslice cuando se está utilizado en las escaleras.

NOTA: Antes de usar, asegúrese que la aspiradora esta balanceada en las escaleras como se muestra y que el sujetador de escaleras se haya asegurado en el escalón.

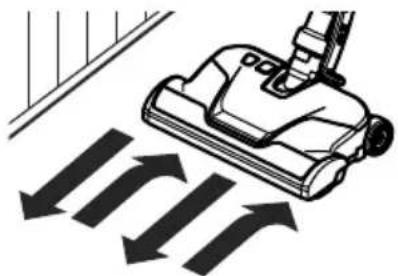

ESTILO DE LIMPIEZA SUGERIDO

Para obte ner la mejor acción de lim pieza se reco mienda empu jar la PowerMate en direc ción direc ta mente opuesta a usted y jalarla en línea recta. Al final de cada pasada de regreso, cam bie la direc ción de la PowerMate hacia la siguiente sección a lim piar. Con ti núe así a tra vés de toda la alfom bra de una manera lenta y des li zante.

NOTA: las pasa das rápidas y jalona das no logran una limpieza completa.

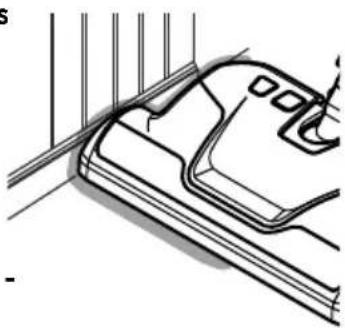

LIMPIADOR DE ORILLAS

Los activos cepi llos lim pia do res de orillas estan en cada lado de la PowerMate. Pase la PowerMate junto a las pare - des o junto a los mue bles para ayu - dar a eli mi nar la tie rra acu mu lada en las ori llas de la

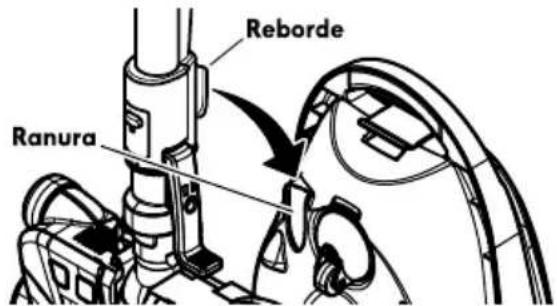

El tubo tiene un reborde en forma de "U" se desliza dentro en una ranura en forma de "U" de la aspiradora. La ranura permite almacenar los tubos y la PowerMate con el tubo para economizar el espacio requerido para su almacenamiento. Para usar esta característica es necesario almacenar el receptáculo en forma vertical.

La PowerMate debe estar en la posición llana. Use el mango del pedal de liberación para moverla a esta posición. El tubo se sale de la ranura al ser levantado para usarlo y se desliza dentro de ésta al bajarlo para almacenarlo.

ACCESORIOS

CUIDADO

NO instale ni retire el mango ni los tubos cuando la aspiradora esté encendida. Esto podría causar chispas y dañar los contactos eléctricos o control electrónico.

ALMACÉN DE ACCESORIOS

Esta aspiradora está equipada con un área de almacenamiento para accesorios.

CEPILLO PARA PISOS POP-N-GO™

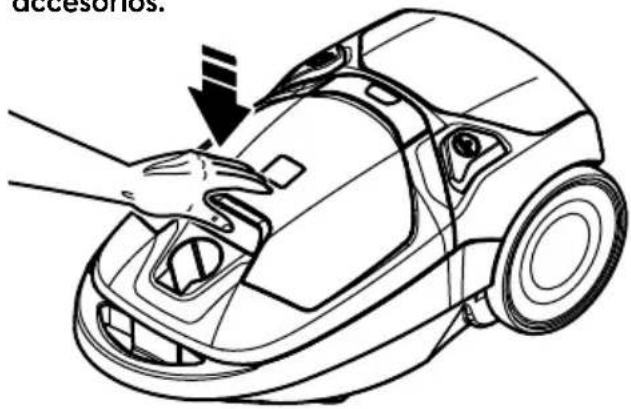

1. Presionar el botón de liberar para abrir la cubierta del almacenamiento de herramientas. El cuello del Cepillo de piso se acomodara en un ángulo que facilita la conexión con el tubo.

1. Presiona la entrada del tubodentro del cuello del cepillo de piso. Inclina el tubo hacia arriba y levántalo.

NOTA: Si existe alguna dificultad para unir el cepillo de piso al tubo de la manera descrita, simplemente remueva el cepillo del compartimento de almacenaje e insértelo en la entrada del tubo.

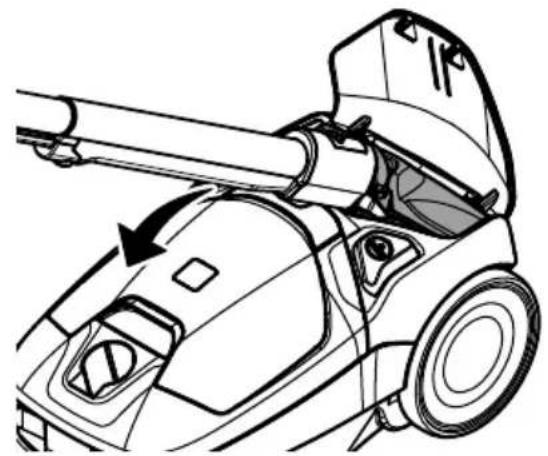

REINSTALAR:

1. Con el cepillo de piso en el tubo, inserte el cepillo de piso en su compartimento.
2. Incline el tubo de extensión y mueva hacia abajo el cepillo de piso.

1. Jale el tubo de extensión alejándolo del cepillo de piso. El cepillo de piso se desconectara del tubo de extensión.

1. Cierre y asegure la cubierta del almacenamiento de accesorio.

NOTA: Si existe alguna dificultad para separar el cepillo de piso del tubo de la manera descrita, simplemente presione el botón de liberación de herramienta para desconectar el cepillo del tubo.

CEPILLO PARA SACUDIR, HERRAMIENTA PARA HENDIDURAS, Y PET POWERMATE

1. Levante la cubierta del compartimiento de accesorios para abrir.

1. Remueva los accesorios según necesite. CUADRO DE USO DE LOS ACCESORIOS (pág 13).

REINSTALAR:

Coloque los accesorios, presione hacia abajo en su lugar, cierre y asegure la cubierta del almacenamiento de accesorios.

ACCE SO RIOS DEL MANGO

NOTA: Si tiene ins ta lada la PowerMate, apague la aspi ra dora antes de qui tar el mango del tubo.

1. Oprima el botón de liberación rápida del mango para libe rar el mango y tire del mango hacia arriba.
2. Des lice el acceso so rio sobre el mango. En todas excepto la herramienta para hendiduras se escuchara un click al colocarlas en su

CUADRO DE USO DE LOS ACCESORIOS (pág 13).

NOTA:

Para remover el Pet PowerMate, el cepillo para sacudir, y/o el cepillo para pisos presione el botón de liberación del tubo y separarlo.

ACCE SO RIOS DEL TUBO

1. Para reti rar el tubo de la PowerMate, colóque los en la posi ción verti cal de bloqueo.
2. Pise el pedal de liberación del tubo y tire del tubo hacia arriba para desprenderlo de la PowerMate.

1. Colo que el acce so rio sobre el tubo. En todas excepto la herramienta para hendiduras se escuchara un click al colocarlas en su lugar. Con sulte la CUADRO DE USO DE LOS ACCESORIOS (pág 13).

NOTA: Para remover el Pet PowerMate, el cepillo para sacudir, y/o el cepillo para pisos presione el botón de liberación del accesorio y separarlo.

CUADRO DE USO DE LOS ACCESORIOS

		ÁREA A LIMPIAR
ACCESORIO		Muebles1	Entre Pisoscojines1	PisosCortinas1	Escalones descubiertos alfombrados/ ParedesAlfombras
Cepillo para sacudir		√		√				√
Herramienta para hendiduras		√	√
Cepillo para pisos					√	√		√
PowerMate						√2	√
Pet PowerMate3		√			√

1. Siempre limpie los accesorios antes de usar sobre telas.
2. El interruptor de 3 posiciones debe estar en la posición HARD FLOOR (PISO).
3. Pet PowerMate incluyen sus propias instrucciones para uso de accesorios.

ADVERTENCIA

NUNCA use el Pet Power Mate directo sobre mascotas ya que puede causar lesiones. El Pet Power Mate esta solamente diseñado para aspirar pelo de mascota que se encuentre en escaleras o muebles.

CARACTERÍSTICAS DE RENDIMIENTO/SEGURIDAD

ADVERTENCIA

Peligro de lesiones personales

Para evitar el encendido del agitador de manera accidental siempre apague y desconecte la aspiradora antes de limpiar el área del agitador.

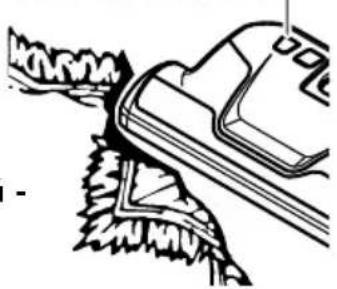

PROTECTOR CONTRA SOBRECARGAS

La PowerMate cuen ta con pro tec ción incorpora da con tra daño del mo tor y la correa en caso de atas ca mien to del agitador. Si el agitador funciona más despacio o se atasca, el protector de sobrecarga de la PowerMate se activa. El motor de la aspiradora continuará funcionando. El mo tor del re cep tá cu lo con ti nua rá funcionan do.

Botón de OVERLOAD PROTECTOR RESET

Para corregir el problema: Apagué y desconecté la aspiradora, limpie la obstrucción, y después presione el botón de OVERLOAD PROTECTOR RESET (protector de sobrecarga). Puede necesitar un bolígrafo.

Si el problema persiste, busque un técnico calificado que haga el servicio de la aspiradora.

CONTROL ELÉCTRONICO DE ASPIRACIÓN

El con trol electrónico de as pi ra ción le per mi te cam biar la po ten cia de succión de la as pi ra do ra.

SUCTION CONTROL

Aumentar aspiración

Disminuir aspiración

Aumento la succión para limpiar muebles, alfombras, y pisos descubiertos.

Disminución de la succión para limpiar cortinas y tapetes delgados.

INDICADOR DE CHECK BAG

Cuando la aspiradora esté funcionando con el flujo normal de aire, el indicador de CHECK BAG está apagado. Se enciende la luz cuando la bolsa esta llena, el flujo de aire esté obstruido, o si hay una obstrucción. Si esto sucede, revise la bolsa para polvo, el filtro de la seguridad del motor y otros lugares posibles por residuos de basura. Véase QUITAR DE LOS RESIDUOS DE BASURA EN LOS CONDUCTOS (pág 17).

Para corregir el problema: Véase "El indicador de CHECK BAG enciende" en el diagrama RECONOCIMIENTO DE PROBLEMAS (pág 23).

Nota: Es posible que la luz encienda al usar los accesorios porque el flujo de aire es reducido por los accesorios.

PROTECTOR TÉRMICO

Esta aspiradora tiene un protector térmico que se ajusta automáticamente para proteger a la aspiradora del sobrecalentamiento. Si una obstrucción impide el flujo normal de aire al motor, el protector térmico apaga el motor automáticamente para permitir que el motor se enfríe a fin de evitar posibles daños a la aspiradora.

Para corregir el problema: Apagué y desconecté la aspiradora para permitir que la aspiradora se enfríe y que el protector térmico se reajuste. Busque y saque las obstrucciones, si es necesario. Examine también y reemplace/limpie cualquier filtro obstruido. Espere aproximadamente cincuenta (50) minutos y enchufe la aspiradora y prenderla para ver si el protector del motor se ha reajustado. El protector del motor no se reajustará si no se ha apagado la aspiradora aun cuando la aspiradora se haya enfriado.

Si el problema persiste, busque un técnico calificado que haga el servicio de la aspiradora.

CUIDADO DEL RECEPTÁCULO

QUITAR LOS RESIDUOS DE BASURA EN LOS CONDUCTOS

La aspiradora crea succión o aspiración que levanta la tie rra. La tie rra es impul sada a tra vés de las vías de flujo aire hasta la bolsa por una rápida corriente de aire. La bolsa para polvo per mite el flujo de aire, pero atrapa la tie rra.

Para lograr los mejo res resul ta dos de lim pieza, man tenga abier tas las vías de aire. Exa mine perió di ca mente las áreas indicadas con asteriscos para ase gu rarse de que no estén blo quea das. Desconecte del receptáculo antes de revisarlo.

PARA CHECAR OBSTRUCCIONES:

• Checar la bolsa de polvo y cambiar al estar llena. Ver CAMBIO DE LA BOLSA DE POLVO (pág 16).
• Checar filtro de seguridad del motor y el filtro de escape y limpielo o cambielo si esta sucio. Ver LIMPIEZA DE FILTRO DE SEGURIDAD DEL MOTOR (pág 17) y CAMBIO DE FILTRO DE ESCAPE (pág 18).
• Checar Power Mate sobre cualquier suciedad u obstrucción en el area de la banda o el area del agitador. Cuidadosamente remueva cualquier obstrucción u objeto locatizados en el agitador o sus tapas. Ver LIMPIEZA DEL AGITADOR (pág 20).

Si la aspiradora aun tiene una baja succión, haga lo siguiente.

1. Conecte la maguera a la aspiradora y enciendala. Cheque el final de la manguera para la succión. Si hay buena succión en el mango de la manguera, no hay obstrucción en la manguera. Si la succión es mala, remueva cualquier suciedad u objeto en la maguera y mango.
2. Conecte la manguera al tubo telescópico. Cheque el final del tubo telescópico para la succión. Si hay buena succión al final, significa que no hay obstrucción en el tubo telescópico. Si la succión es mala, remover cualquier suciedad u objeto en el tubo telescópico.
3. Revisar el conducto de succión del Power Mate. Remover cualquier suciedad u objeto.

LIMPIEZA DEL EXTERIOR Y DE LOS ACCESORIOS

1. Apagué y desconecte el cor dón eléc trico de la cla vija de la pared. NO rocíe agua sobre la aspi ra dora.
2. Para limpiar el exterior o reducir la electricidad estática y acumulación de polvo, limpie la superficie exterior de la aspiradora y los accesorios, usando un trapo suave y limpio, mójelo en una solución de agua y detergente líquido, y exprírmalo. Séquela después de limpiar.

CUIDADO

No use los accesorios si están mojados. Los accesorios que se utilicen en áreas sucias, debajo del refri ge ra dor, no deben usarse en otras super fi cies sin antes ser lava dos. Podrían dejar mar cas.

CAMBIO DE LA BOLSA

La bolsa debe cam biarse seguido para lograr los mejor res resul ta dos de lim pieza. El in di ca dor de CHECK BAG enciende cuando se necesita cambiar.

NOTA: Ver PARTES DE REEMPLAZO (pág 4) por el número de parte y los detalles de la compra.

1. Apagué y desconecté la aspiradora.

1. Quite la manguera de la aspiradora.

2. Tire del pestillo de la tapa hacia fuera y hacia arriba; luego levante la tapa del receptáculo.

3. Saque la bolsa del montaje.

NOTA: El montaje rojo de la bolsa se inclinará hacia adelante después de que retire la bolsa. Esto impedirá que la tapa se cierre antes de instalar una bolsa nueva.

1. Revise el filtro de seguridad del motor y limpie o, si es necesario, reemplazar. Ver LIMPIEZA DE FILTRO DE SEGURIDAD DEL MOTOR (pág 17)

NO doble ni pliegue el centro del cartón al instalar la bolsa en las ranuras del montaje de la bolsa.

1. Gire hacia abajo el soporte para la bolsa y para insertar la bolsa en las ranuras empuje hacia abajo hasta que las lengüetas de cartón encierren seguramente en las posiciones apropiadas como se ve en el diagrama.

1. Empuje la bolsa asegurándola dentro de la cavidad para evitar que sea trabada por la tapa de la aspiradora.

2. Baje la cubierta del receptáculo y cierre el pestillo.

3. Intro duzca la man guera en el recep tá - culo hasta que quede fija en posi ción.

4. Conecte el cordón eléctrico en la clavija de la pared.

CUIDADO

NUNCA REU TI LICE UNA BOLSA PARA POLVO. Los mate ria les muy finos, tales como des odo ran tes para alfom bras, talco facial, polvo fino, yeso, hollín, pelusa de alfom bras nue vas, etc., pue den atas car la bolsa y cau sar que se rompa antes de que esté llena y puede dañar el motor de la aspiradora. Cambie la bolsa más seguido cuando aspire este tipo de mate ria les.

LIMPIEZA DEL FILTRO DE SEGURIDAD DEL MOTOR

FILTRO DE SEGURIDAD DEL MOTOR

Examine el filtro de seguridad del motor ocasionalmente y limpie lo cuando esté sucio.

NOTA: Ver PARTES DE REEMPLAZO (pág 4) por el número de parte y los detalles de la compra.

ADVERTENCIA

Peli gro de cho que eléc trico

Apagué y desconecté la aspiradora. No opere la aspiradora sin el filtro de seguridad del motor. Asegúrense de que el filtro esté seco e instalado adecuadamente para impedir que el motor falle y/o que se produzca un choque eléctrico.

1. Para quitar la bolsa, siga las instrucciones en CAMBIO DE LA BOLSA (pág 16).

2. Levante el dispositivo de retención de goma y saque el filtro de seguridad como se ve en el diagrama.

1. Lave el filtro en agua tibia y jabonosa; enjagüe lo y déjelo secar. No lave el filtro en lavadora de platos ni lo instale cuando esté húmedo.

2. Deslice el filtro detrás de las costillas en la cavidad de la bolsa. Acomode el filtro de forma que quepa por completo debajo del dispositivo de retención de goma.

3. Véase CAMBIO DE LA BOLSA (pág 16) para cambiar la bolsa.

CAMBIO DEL FILTRO DE ESCAPE

ADVERTENCIA

Peli gro de fuego o cho que eléc trico

No opere con un filtro de escape bloqueado o sin el filtro de escape instalados. No opere sin la cubierta del filtro de escape instalada.

FILTRO DE ESCAPE

El cartucho del filtro escape tiene que cambiarse cuando esté sucio. Cambie el filtro cuando el área superficial esté cubierta por completo. El filtro no se puede lavar pues perdería su capacidad para atrapar polvo.

NOTA: Ver PARTES DE REEMPLAZO (pág 4) por el número de parte y los detalles de la compra.

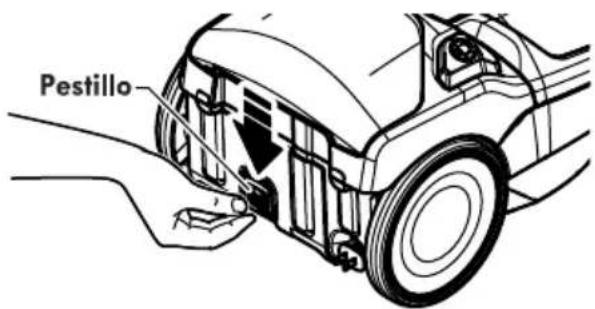

1. Presione el pestillo hacia arriba para liberar la cubierta del filtro de escape de la ranura en la aspiradora.

1. Jale la cubierta del filtro hacia fuera para removerla de la aspiradora.
2. Remover el filtro de escape.

1. Instale el nuevo cartucho del filtro del escape en la aspiradora con el lado de goma en dirección a la aspiradora.

1. Monte la cubierta del filtro de escape colocando las dos lengüetas en la cubierta del filtro en la aspiradora.

1. Gire la cubierta del filtro en su lugar

7.Presione el pestillo hacia abajo para bloquear la cubierta del filtro de escape esta segura en su lugar.

CUIDADO DE LA POWERMATE

Siempre deberán seguirse todas las precauciones de seguridad antes de efectuar el mantenimiento a la PowerMate.

ADVERTENCIA

Peli gro de cho que eléc trico o lesión cor po ral

Apagué y desconecté la aspiradora antes de efectuar el mantenimiento a su aspiradora. De lo contrario podría producirse un choque eléc trico o cau sar lesión cor po ral si la aspira dora arranca de manera impre vista

CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR

PARA RETIRAR LA CORREA

1. Gire la PowerMate para mostrar la parte inferior hacia arriba y desatornille

cuarto (4) tornillos de la cubierta.

1. Vol tee la PowerMate hacia arriba. Oprima la guía de liberación y baje el dispositivo giratorio. Levante los pestillos traseros y los pestillos laterales. (Un destornillador plano es requerido.)

1. Para remover la cubierta, sujete los pestillos de los costados y jale hacia fuera.

1. Quite el agitador y la correa gastada.

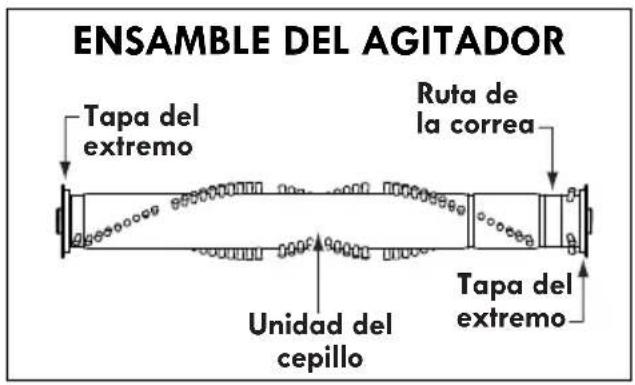

1. Examine y limpie las áreas de tapa del extremo. En la ENSAMBLE DEL AGITADOR (pág 20) se proporciona una ilustración de todo el ensamble del agitador.

LIMPIEZA DEL AGITADOR

NOTA: Para mantener una alta eficiencia de limpieza y evitar daños a la aspiradora, hay que limpiar el agitador cada vez que se cambia la correa.

También hay que limpiar el agitador según el siguiente calendario:

El uso de la Limpie el aspiradora agitador

Frecuente - cada (usada diariamente)

Moderado - cada mes (usada 2 o 3 veces por semana)

Ligero - cada 2 meses (usada 1 vez por semana)

IMPORTANTE

Apagué y desconecté la aspiradora. Exa - mine el agitador y las áreas de soporte del mismo en la PowerMate y eli mine todo cabe llo, hilo y pelusa acu mu lada.

Retire todo indi cio de basura o sucie dad de la ruta de la correa y del rodi llo del agitador.

Con cui da do saque las ta pas y quite el hilo o los restos ubicados en el agitador.

PARA RETIRAR LA CORREA

1. Instale una correa nueva sobre el eje del motor y luego sobre la polea del agitador.

NOTA: Ver PARTES DE REEMPLAZO (pág 4) por el número de parte y los detalles de la compra.

1. Coloque otra vez la unidad del agitador en la PowerMate.

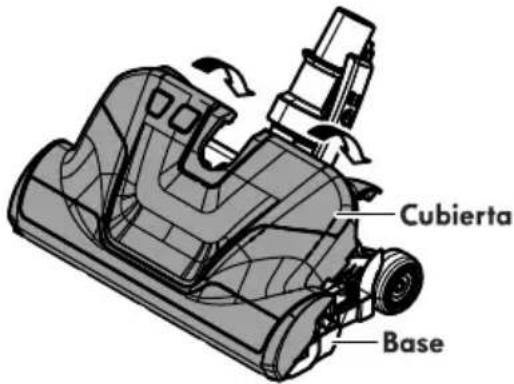

1. Alinee la parte frontal de la cubierta con la base. Coloque la cubierta sobre el borde delantero de la base como se muestra.

1. Rote la cubierta hacia atrás. Apriete con poca fuerza hasta que las lengüetas laterales y traseras encierren seguramente.

NOTA: Cerciórese que no hay espacio entre la cubierta y la base.

1. Coloque la PowerMate con la parte inferior hacia arriba e inserte los cuarto (4) tornillos en la cubierta.

CUIDADO DEL AGITADOR

ADVERTENCIA

Peli gro de cho que eléc trico o lesión cor po ral

Apagué y desconecté la aspiradora antes de efectuar el mantenimiento a su aspiradora. De lo con tra rio podría pro - du cirse un cho que eléc trico o cau sar lesión cor po ral si la aspi ra dora arranca de manera impre vista.

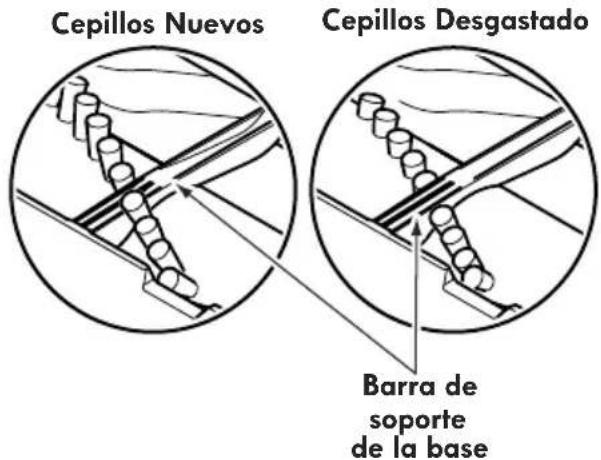

PARA REVISAR LOS CEPILLOS

Cuando estén gastados los cepillos al nivel de las barras de soporte en la base, cambie la unidad del agitador.

PARA CAMBIAR EL AGITADOR

1. Desmonte el cepillo para pisos del PowerMate.
2. Quite la cubierta de la PowerMate, correa y el agitador. Véase CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR. (pág 19-20)
3. Instale el nuevo ensamble del agitador.
4. Reinstale la co rrea y la cu bier ta de la PowerMate. Con sulte "Para cam biar la correa" bajo CAM BIO DE LA CORREA Y LIM PIEZA DEL AGITADOR. (pág 19-20)

NOTA: Para comprar un agitador de remplazo llame al 1-844-553-6667 o visite searspartsdirect.com

RECONOCIMIENTO DE PROBLEMAS

Revise este recuadro para encontrar soluciones a problemas que puede corregir usted mismo. Cualquier otro servicio debe ser realizado por SEARS u otro agente de servicio calificado.

ADVERTENCIA

Apagué y desconecté la aspiradora antes de efectuar el mantenimiento a su aspiradora. De lo contrario podría producirse un choque eléctrico o causar lesión cor po ral.

PROBLEMA	POSIBLE CAUSA	POSIBLE SOLUCIÓN
La aspiradora no arranca. botón ON/OFF.	1. Está desconectada.2. Cortacircuitos botado o fusible quemado en el tablero de cambie el fusible.servicio de la residencia.3. Conexiones eléctricas de la 3. Vuelva a conectar los la manguera. extremos de manguera sueltas.	1. Conecte bien, presione el2. Restablezca el cortacircuitos o
No aspira satisfactoriamente. atas ca da.	1. Bolsa para polvo llena o2. Vías de flujo de aireatas ca das.3. Filtros sucios.4. Ajuste incorrecto de nivel depelo de la alfombra.5. Incorrecta selección de nivelde poder.6. Manguera rota.7. Agitador de la PowerMate desgastados.8. Correa desgastada o rota.9. Agitador o tapas de losextremos sucios.10. Tapa del receptáculo abierta.11. Protector contra sobrecargas de la PowerMate botado.	1. Cambie la bolsa.2. Limpie las vías de flujo de aire.3. Limpie/cambie los filtros.4. Ajuste el nivel.5. Ajuste el control.6. Cambie la manguera.7. Cambie la agitador.8&9. Consulte CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR. (pág 19-20)10. Cierre bien la tapa.11. Consulte PROTECTOR CONTRA SOBRECARGAS (pág 16).
La aspiradora arranca, pero se apaga. los extremos	1. Conexiones eléctricas de la manguera o de la tapa.de la manguera.2. Protector contra sobrecargas de la PowerMate botado.3. Pro tector térmico botado en el receptáculo.	1. Examine las conexiones eléctricas, vuelva a conectar2. Consulte PROTECTOR CONTRA SOBRECARGAS (pág 16).3. Consulte PROTECTOR TÉRMICO. (pág 14)
La PowerMate no funciona cuando está instalada.	1. Conexiones de la PowerMate desconectadas.2. Correa desgastada o rota.3. Agitador o tapas de extremos de éste sucios.4. Protector contra sobrecargas de la PowerMate botado.5. El switch esta en la posición HARD FLOOR (piso).	1. Conecte bien.2&3. Consulte CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR. (pág 19-20)4. Consulte PROTECTOR CONTRA SOBRECARGAS (pág 16).5. Mover el interruptor a la posición CARPET (alfombra) para activar la PowerMate (pág 10).
El indicador de CHECK BAG atascada. enciende. 2. Filtros sucios. 2. Limpie/cambie los filtros.3. Vías de flujo de aire 3. Desbloquee las vías de flujo de atascadas. aire.4. Ciertos accesorios. 4. Esto es normal. El indicador debe ser normal cuando la herramienta está quitada.	1. Bolsa para polvo llena o	1. Cambie la bolsa.
La aspiradora levanta tapetes o es difícil pelo empujar la PowerMate. bajo en el	1. Ajuste incorrecto de nivel de de la alfombra.2. Aspiración demasiado potente. control electrónico.	1. Ajuste el nivel.2. Seleccionar nivel de poder
El cordón no se enrolla.	1. Cordón eléctrico sucio.2. Cordón atascado.	1. Limpie el cordón eléctrico.2. Tire del cordón y después enróllelo.
La aspiradora deja marcas en la alfombra.	1. Estilo de limpieza incorrecta.	1. Consulte SUGERENCIAS PARA ASPIRAR. (pág 11)

Kenmore®
