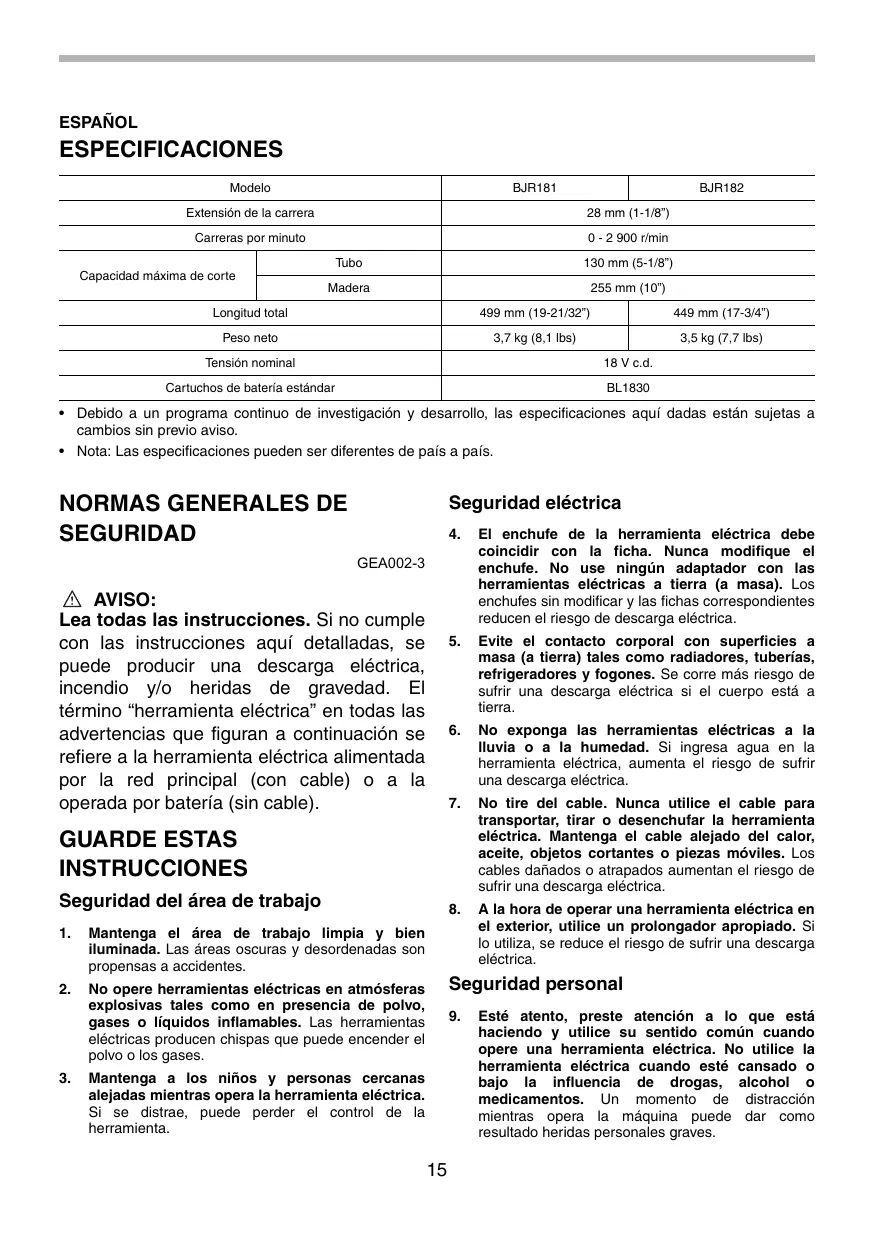

MANUAL DE USUARIO BJR181 MAKITA

Extensión de la carrera

Capacidad máxima de corte

Cartuchos de batería estándar

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.

• Nota: Las especificaciones pueden ser diferentes de país a país.

NORMAS GENERALES DE SEGURIDAD Seguridad eléctrica

El enchufe de la herramienta eléctrica debe coincidir con la ficha. Nunca modifique el enchufe. No use ningún adaptador con las herramientas eléctricas a tierra (a masa). Los enchufes sin modificar y las fichas correspondientes reducen el riesgo de descarga eléctrica.

Evite el contacto corporal con superficies a masa (a tierra) tales como radiadores, tuberías, refrigeradores y fogones. Se corre más riesgo de sufrir una descarga eléctrica si el cuerpo está a tierra.

No exponga las herramientas eléctricas a la lluvia o a la humedad. Si ingresa agua en la herramienta eléctrica, aumenta el riesgo de sufrir una descarga eléctrica.

No tire del cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, aceite, objetos cortantes o piezas móviles. Los cables dañados o atrapados aumentan el riesgo de sufrir una descarga eléctrica.

A la hora de operar una herramienta eléctrica en el exterior, utilice un prolongador apropiado. Si lo utiliza, se reduce el riesgo de sufrir una descarga eléctrica.

Lea todas las instrucciones. Si no cumple con las instrucciones aquí detalladas, se puede producir una descarga eléctrica, incendio y/o heridas de gravedad. El término “herramienta eléctrica” en todas las advertencias que figuran a continuación se refiere a la herramienta eléctrica alimentada por la red principal (con cable) o a la operada por batería (sin cable).

GUARDE ESTAS INSTRUCCIONES Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada. Las áreas oscuras y desordenadas son propensas a accidentes.

No opere herramientas eléctricas en atmósferas explosivas tales como en presencia de polvo, gases o líquidos inflamables. Las herramientas eléctricas producen chispas que puede encender el polvo o los gases.

Mantenga a los niños y personas cercanas alejadas mientras opera la herramienta eléctrica.

Si se distrae, puede perder el control de la herramienta.

Esté atento, preste atención a lo que está haciendo y utilice su sentido común cuando opere una herramienta eléctrica. No utilice la herramienta eléctrica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción mientras opera la máquina puede dar como resultado heridas personales graves.

eléctricas son peligrosas en manos de personas que no saben operarlas.

10. Utilice equipos de seguridad. Utilice siempre protección ocular. Los equipos de seguridad como máscaras para protegerse del polvo, calzado antideslizante o protección para los oídos, que se utilizan en condiciones adecuadas, reducen el riesgo de sufrir heridas personales.

20. Realice el mantenimiento de la herramienta eléctrica. Verifique que no esté mal alineada, uniones de las partes móviles, piezas rotas y demás condiciones que puedan afectar el funcionamiento de la herramienta eléctrica. Si está dañada, haga reparar la herramienta eléctrica antes de utilizarla. Muchos accidentes son causados por herramientas eléctricas que no han recibido un mantenimiento adecuado.

11. Evite el encendido accidental de la herramienta.

Asegúrese de que el interruptor se encuentra en posición de apagado (OFF) antes de conectar la herramienta. Si transporta la herramienta eléctrica con su dedo en el interruptor o si conecta la herramienta cuando está encendida (ON) puede haber accidentes.

21. Mantenga las herramientas de corte limpias y filosas. Si recibe un mantenimiento adecuado y tiene los bordes afilados, es probable que la herramienta se atasque menos y sea más fácil controlarla.

12. Retire todas las llaves de tuercas y ajuste antes de encender la herramienta eléctrica. Una llave de ajuste o llave de apriete que haya sido dejada puesta en una parte giratoria de la herramienta eléctrica podrá resultar en heridas personales.

22. Utilice la herramienta eléctrica, accesorios, brocas, etc. de acuerdo con estas instrucciones y de la manera establecida para cada tipo de unidad en particular; tenga en cuenta las condiciones laborales y el trabajo a realizar. Si utiliza la herramienta eléctrica para realizar operaciones distintas de las indicadas, podrá presentarse una situación peligrosa.

13. No haga demasiadas cosas al mismo tiempo.

Mantenga la postura y el equilibrio en todo momento. De esta manera, tendrá un mejor control de la herramienta eléctrica en situaciones inesperadas. 14. Utilice ropa adecuada. No utilice ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas y el cabello pueden atascarse en las piezas móviles.

Mantenimiento y uso de la herramienta a batería

23. Asegúrese de que el interruptor se encuentra en posición de apagado antes de colocar la batería. La colocación de la batería en las herramientas cuyo interruptor se encuentra en posición de encendido causa accidentes.

15. Si se proveen dispositivos para la conexión de extracción y recolección de polvo, asegúrese de que estén correctamente conectadas y sean adecuadamente utilizadas. La utilización de estos dispositivos puede reducir los riesgos relacionados con el polvo.

24. Realice la recarga sólo con el cargador especificado por el fabricante. Un cargador que es adecuado para un solo tipo de batería puede generar riesgo de incendio al ser utilizado con otra batería.

Mantenimiento y uso de la herramienta eléctrica

25. Utilice las herramientas eléctricas sólo con baterías designadas específicamente.

La utilización de otras baterías puede generar riesgo de lesiones e incendio.

16. No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica adecuada hará un trabajo mejor a la velocidad para la que ha sido fabricada.

26. Cuando una batería no está en uso, manténgala lejos de otros objetos de metal tales como clips para papel, monedas, llaves, clavos, tornillos u otros objetos de metal pequeños que pueden conectar una terminal con otra. Un cortocircuito entre las terminales de una batería puede causar quemaduras o incendios.

17. No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reemplazada.

18. Desconecte la clavija de la fuente de energía y/o la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o guardar las herramientas eléctricas. Dichas medidas de seguridad preventivas reducen el riesgo de que la herramienta se inicie accidentalmente.

27. Bajo condiciones de descuido, el líquido puede ser expulsado de la batería; evite el contacto. Si se produce el contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con los ojos, debe buscar además asistencia médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

19. Guarde la herramienta eléctrica que no use fuera del alcance de los niños y no permita que las personas que no están familiarizadas con ella o con las instrucciones la operen. Las herramientas

10. No deje la herramienta en funcionamiento.

Opere solamente la herramienta con las manos.

28. Haga que una persona calificada repare la herramienta utilizando sólo piezas de repuesto idénticas. Esto asegura que se mantenga la seguridad de la herramienta eléctrica.

11. Siempre apague la herramienta y espere a que la segueta se haya detenido por completo antes de retirarla de hoja de la pieza de trabajo.

12. No toque la segueta o la pieza de trabajo inmediatamente después de la operación; estarán muy calientes y podrían quemarle la piel.

29. Siga las instrucciones para la lubricación y cambio de accesorios.

30. Mantenga las asas secas, limpias y sin aceite o grasa.

13. No opere la innecesariamente.

REGLAS ESPECÍFICAS DE SEGURIDAD GEB008-2

GUARDE ESTAS INSTRUCCIONES AVISO:

EL MAL USO o incumplimiento de las reglas de seguridad descriptas en el presente manual de instrucciones puede ocasionar graves lesiones a su persona.

A continuación se muestran los símbolos utilizados para la herramienta.

Utilice abrazaderas o algún otro modo práctico para asegurar y sujetar la pieza de trabajo a una plataforma estable. Sostener la pieza de trabajo con la mano o contra su cuerpo produce inestabilidad y una posible pérdida de control.

Utilice siempre gafas o antiparras de seguridad.

Los anteojos comunes o para el sol NO son gafas de seguridad.

.../min revoluciones o alternaciones por minuto r/min

Evite cortar clavos. Revise la pieza de trabajo y quite todos los clavos antes de utilizar la herramienta.

No corte piezas de trabajo demasiado grandes.

Verifique que exista la distancia adecuada por debajo de la pieza de trabajo antes de cortar a fin de que la hoja no pegue contra el piso, el banco de trabajo, etc.

Sostenga firmemente la herramienta.

Asegúrese de que la hoja no esté en contacto con la pieza de trabajo antes de encender la herramienta.

Mantenga las manos alejadas de las partes en movimiento.

15. Algunos materiales contienen químicos que pueden resultar tóxicos. Sea prevenido y evite inhalar polvo y el contacto con la piel. Observe la información de seguridad sobre materiales del vendedor.

Sostenga la herramienta eléctrica por la superficie de agarre revestida con aislamiento a la hora de realizar una actividad en la que la herramienta de corte pueda estar en contacto con un cable oculto o con su propio cable de suministro de energía. El contacto con un cable

“vivo” hará que las partes de metal expuestas de la herramienta también estén “vivas” y que el operario reciba una descarga eléctrica.

14. Siempre utilice el respirador/máscara para protegerse del polvo correcto para la aplicación o material con el que trabaje.

NO permita que la comodidad o familiaridad con el producto (a causa de su uso frecuente) substituya el cumplimiento estricto de las reglas de seguridad sobre la sierra de sable. Si usted utiliza esta herramienta de modo inseguro o incorrecto, puede sufrir heridas graves.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA CARTUCHO DE BATERÍA

Antes de utilizar el cartucho de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.

DESCRIPCIÓN DEL FUNCIONAMIENTO No desarme el cartucho de batería.

Si el tiempo de operación se ha acortado en exceso, deje de operar de inmediato. Podría correrse el riesgo de sobrecalentamiento, posibles quemaduras e incluso explosión. En caso de que ingresen electrolitos en sus ojos, enjuáguelos bien con agua limpia y consulte de inmediato a un médico. Podría perder la visión. No cortocircuite el cartucho de batería: (1) No toque las terminales con ningún material conductor. (2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, tales como clavos, monedas, etc. (3) No exponga la batería al agua o a la lluvia. Si la batería entra en cortocircuito, puede causar sobrecalentamiento, un flujo de corriente mayor, quemaduras posibles e incluso una falla. No guarde la herramienta ni el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50°C (122°F). Nunca incinere el cartucho de batería incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego. Tenga cuidado de no dejar caer ni golpear el cartucho de batería.

Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier ajuste o comprobación en la herramienta

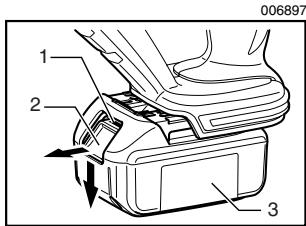

Instalación o desmontaje del cartucho de batería

Apague siempre la herramienta antes de insertar o desmontar el cartucho de bateria

Para extraer la batería, retírela de la herramienta deslizando el botón que se encuentra en el frente de la batería. Para colocar la batería, alinee la lengüeta de la batería con la canaleta de la carcasa y colóquela en su lugar. Asegúrese siempre de que está insertando la batería hasta el final, en donde hace tope y emite un pequeño chasquido. Si todavía puede ver la parte roja en la parte de arriba del botón, significa que no está completamente trabada. Empújela suavemente hacia adentro hasta que no pueda ver la parte roja. Si esto no sucede, puede que accidentalmente se caiga de la herramienta ocasionando daños personales a usted o a terceros. No emplee fuerza cuando inserte el cartucho de batería. Si el cartucho no se desliza al interior fácilmente, será porque no se está insertando correctamente.

GUARDE ESTAS INSTRUCCIONES Consejos para alargar al máximo la vida útil de la batería

2. Botón 3. Cartucho de batería

Cargue el cartucho de batería antes de que se descargue completamente.

Pare siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta. No cargue nunca un cartucho de batería que esté completamente cargado. La sobrecarga acortará la vida de servicio de la batería. Cargue el cartucho de batería a temperatura ambiente de 10°C – 40°C (50°F - 104°F). Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.

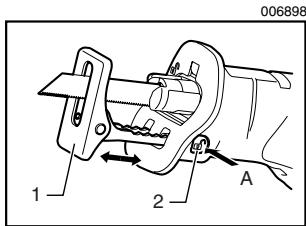

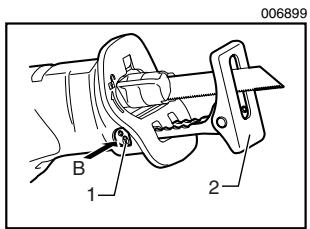

Regulación de la zapata

2. Botón de la zapata

pida a un centro de servicio Makita que le hagan el mantenimiento.

1. Botón de la zapata

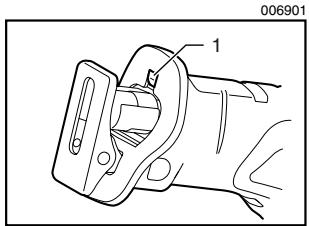

Iluminación de la lámpara delantera

(Para BJR181) 006901

Cuando la segueta no logre cortar bien en algún sitio de su filo, habrá que reajustar la zapata a manera de obtener una porción que corte bien y que todavía no haya sido usada en el filo de la segueta. Con esto la segueta se podrá usar durante más tiempo. Para posicionar la zapata, presione el botón de la zapata en la dirección “A” y reposiciónela como se muestra en la figura, lo cual le permitirá hacer un ajuste de cinco formas. Para sujetar la zapata, presione el botón de la zapata en la dirección “B”.

No mire a la luz ni vea la fuente de luz directamente. Apriete el gatillo interruptor para encender la lámpara. La lámpara seguirá encendida mientras el gatillo interruptor esté siendo apretado. La luz se apagará automáticamente 10 - 15 segundos después de soltar el gatillo interruptor. •

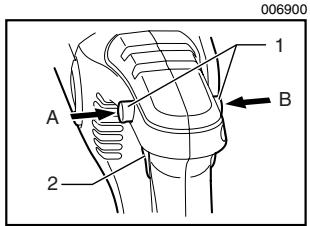

Accionamiento del interruptor

(bloqueador) 2. Gatillo interruptor

Utilice un paño seco para quitar la suciedad de la lente de la linterna. Tenga cuidado de no rayar la lente de la linterna, porque podrá disminuir la iluminación.

PRECAUCIÓN: • Antes de insertar el cartucho de batería en la herramienta, compruebe siempre y cerciórese de que el gatillo interruptor se acciona debidamente y que vuelve a la posición "OFF"(apagado) cuando lo suelta. • Cuando la herramienta no se encuentre en funcionamiento, libere el botón lock off (bloqueador) del lado A para trabar al gatillo del interruptor en la posición de apagado (OFF). Para evitar que el gatillo del interruptor se accione en forma accidental, cuenta con un botón lock-off (bloqueador). Para encender la herramienta libere este botón del lado B y tire del gatillo interruptor. La velocidad de la herramienta aumenta si se incrementa la presión el en gatillo del interruptor. Suelte el gatillo interruptor para detener la herramienta. Después de utilizarla, siempre pulse el botón lock-off del lado A.

Libere el botón lock-off del lado A para trabar el gatillo del interruptor en la posición de apagado “OFF”. (Vea la sección que lleva por titulo “ Accionamiento del interruptor “) • Nunca enganche la herramienta en un lugar elevado o en una superficie potencialmente inestable. El gancho resulta conveniente a la hora de colgar la herramienta en forma temporaria. Para usar el gancho, simplemente levántelo hasta que enganche en la posición abierta. Cuando no se utilice, siempre baje el gancho hasta que enganche en la posición cerrada. •

Esta herramienta está equipada con un freno eléctrico. Si la herramienta dejase de pararse enseguida repetidamente después de soltar el gatillo interruptor,

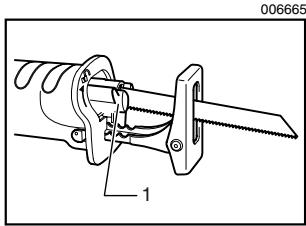

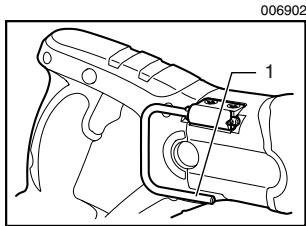

1. Palanca de sujeción de hoja de la sierra

Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier trabajo en la herramienta.

Para instalar o quitar la segueta.

1 PRECAUCIÓN: • Limpie siempre las virutas y materias extrañas adheridas a la segueta, abrazadera de la segueta y/o guía de deslizamiento. En caso contrario, la segueta podría quedar insuficientemente apretada, pudiendo ocasionar graves heridas. Para instalar la hoja de la sierra, siempre asegúrese de que la palanca de sujeción de la sierra se encuentre en la posición liberada en la cubierta de aislamiento antes de insertar la hoja de la sierra. Si la palanca de sujeción de la sierra se encuentra en la posición fija, gírela en la dirección de la flecha para que pueda ser trabada en la posición liberada .

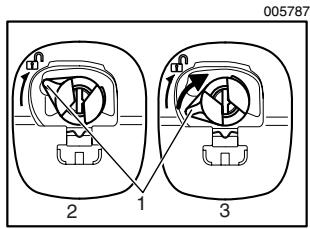

1. Manguito de sujeción de la sierra

2. Posición liberada 3. Posición fija

Si extrae la hoja de sierra sin girar completamente su palanca de sujeción, es posible que la palanca no quede trabada en la posición liberada

. En este caso, gire nuevamente la palanca de sujeción de la hoja de la sierra completamente, y luego asegúrese de que haya quedado trabada en la posición liberada .

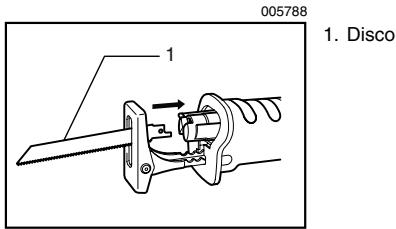

Inserte la hoja de sierra en la mordaza de la hoja hasta donde se pueda. La sujeción de la hoja de la sierra gira y la hoja de sierra está fija. Asegúrese de que la hoja de la sierra no se salga aun cuando usted trate de tirar de ella hacia fuera.

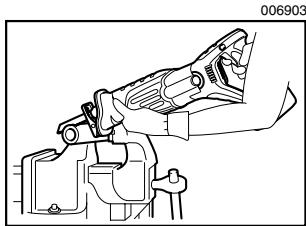

Apriete la zapata bien fuerte contra la pieza que trabaja durante la operación. Si, durante la operación, la zapata está colocada lejos de la pieza que se trabaja, se producirán vibraciones fuertes y/ o retorceduras con el consecuente riesgo de que la segueta acabe por romperse. • Lleve siempre puestos guantes para proteger las manos de las rebabas calientes que salten despedidas al cortar metales. • Asegúrese de ponerse siempre protección para los ojos apropiada que cumpla con las normas nacionales actuales. • Utilice siempre líquido refrigerante apropiado (lubricante para cuchillas) al cortar metales. De no hacerlo, la segueta se desgastará más rapido. Apriete la zapata bien fuerte contra la pieza que piensa trabajar. No permita que la herramienta dé saltos. Coloque la segueta de manera que toque suavemente la pieza a trabajar. Primero, haga un corte de prueba, usando la velocidad más lenta. Después, use una velocidad más rápida para seguir cortando. •

Si no inserta la hoja de sierra suficientemente a tope, la hoja de sierra podría salirse inesperadamente durante la operación. Esto puede ser muy peligroso.

Para extraer la hoja de la sierra, gire completamente la palanca de sujeción de ésta en la dirección de la flecha. Se extrae la hoja de la sierra y su palanca se fija en la posición liberada .

ACCESORIOS PRECAUCIÓN:

Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de intentar realizar una inspección o mantenimiento.

Estos accesorios o acoplamientos están recomendados para utilizar con su herramienta Makita especificada en este manual. El empleo de cualesquiera otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido. Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio Makita local. • Sierra de sable • Diferentes tipos de baterías y cargadores genuinos de Makita • Maletín de transporte de plástico •

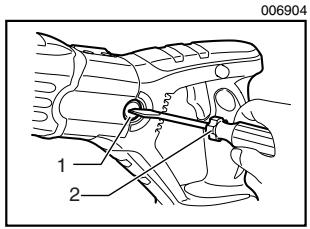

Reemplazo de las escobillas de carbón

GARANTÍA LIMITADA MAKITA DE UN AÑO Extraiga e inspeccione regularmente las escobillas de carbón. Substitúyalas cuando se hayan gastado hasta la marca límite. Mantenga las escobillas de carbón limpias de forma que entren libremente en los portaescobillas.

Ambas escobillas de carbón deberán ser sustituidas al mismo tiempo. Utilice únicamente escobillas de carbón originales. Utilice un destornillador para quitar los tapones portaescobillas. Extraiga las escobillas gastadas, inserte las nuevas y vuelva a colocar los tapones portaescobillas.

LA SIGUIENTE GARANTÍA NO APLICA PARA MÉXICO Política de garantía

Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de salir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de adquisición original. Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a nuestra opción, reemplazará) sin cobrar. Esta garantía no será aplicable cuando: • se hayan hecho o intentado hacer reparaciones por otros: • se requieran reparaciones debido al desgaste normal: • la herramienta haya sido abusada, mal usada o mantenido indebidamente: • se hayan hecho alteraciones a la herramienta. EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENCIAL DERIVADO DE LA VENTA O USO DEL PRODUCTO. ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA. MAKITA RENUNCIA LA RESPONSABILIDAD POR CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E “IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA. Esta garantía le concede a usted derechos legales específicos, y usted podrá tener también otros derechos que varían de un estado a otro. Algunos estados no

1. Tapa del portaescobillas

Después de reemplazar las escobillas, inserte el cartucho de batería en la herramienta y hágale el rodaje a las escobillas haciendo funcionar la herramienta sin carga durante 1 minuto aproximadamente. Después compruebe la herramienta mientras está en marcha y la operación del freno eléctrico cuando suelte el gatillo interruptor. Si el freno eléctrico no funciona bien, pida a su centro de servicio Makita local que se lo repare.

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en Centros de Servicio Autorizados por Makita, empleando siempre repuestos Makita.

permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted.

Algunos estados no permiten limitación sobre la duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.

Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y otras actividades de la construccion contienen sustancias quimicas reconocidas por el Estado de California como causantes de cancer, defectos de nacimiento y otros peligros de reproduccion. Algunos ejemplos de estos productos quimicos son:

• plomo de pinturas a base de plomo, • silice cristalino de ladrillos y cemento y otros productos de albanileria, y • arsenico y cromo de maderas tratadas quimicamente. El riesgo al que se expone variara, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposicion a estos productos quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad indicado, tal como esas mascaras contra el polvo que estan especialmente disenadas para filtrar particulas microscopicas.
