Pro PR241 - Quitanieves POULAN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Quitanieves sobre orugas
Marca	Poulan
Modelo	Pro PR241
Ancho de limpieza de nieve	61 cm (24 pulgadas)
Altura máxima de limpieza	53 cm
Capacidad de despeje	Aproximadamente 1 200 kg/h
Motor	Gasolina 4 tiempos, 5,5 hp
Tipo de arranque	Arranque eléctrico y manual
Iluminación	Faro delantero LED integrado
Orientación de la tolva	A distancia, rotación 210°
Potencia de la turbina	2 etapas
Dimensiones (Largo × Ancho × Alto)	120 × 75 × 110 cm
Peso	82 kg
Capacidad del tanque	3,8 L
Tipo de orugas	Caucho, tacos antideslizantes
Velocidad de desplazamiento	6 velocidades hacia adelante, 2 velocidades hacia atrás
Mantenimiento y limpieza	Limpieza después de cada uso; cambio de aceite del motor cada 25 h; verificación de las bujías
Seguridad	Parada de emergencia en el manillar; protector de cuchilla; interruptor de seguridad
Piezas de repuesto y reparabilidad	Piezas disponibles en distribuidores autorizados Poulan; índice de reparabilidad: 7,5/10
Información general	Garantía 2 años; manual de uso incluido; fabricado en Estados Unidos

Preguntas frecuentes - Pro PR241 POULAN

¿Qué tipo de aceite de motor usar para la quitanieves Poulan Pro PR241?

Use aceite SAE 5W-30 o 10W-30 de calidad API SJ o superior. Verifique el nivel antes de cada uso.

¿Cómo arrancar la quitanieves Poulan Pro PR241?

Para un arranque en frío: abra la llave de gasolina, ponga el starter, tire de la cuerda o use el arrancador eléctrico. Para un arranque en caliente: starter cerrado.

¿Cuál es el ancho de limpieza de nieve del modelo PR241?

El ancho de limpieza es de 61 cm (24 pulgadas), adecuado para entradas y aceras.

¿Cómo ajustar la orientación de la tolva?

Use la palanca a distancia en el manillar para orientar la tolva 210° y dirigir la nieve donde quiera.

¿Cuál es la capacidad del tanque de gasolina?

El tanque tiene una capacidad de 3,8 litros, lo que permite aproximadamente 45 minutos de funcionamiento continuo.

¿Cómo mantener la quitanieves después del uso?

Limpie la turbina y la tolva para evitar la acumulación de nieve. Verifique el aceite y el nivel de gasolina. Lubrique los cables si es necesario.

¿Qué hacer si la quitanieves no arranca?

Verifique la gasolina, la bujía (desgaste o suciedad) y la parada de emergencia. Asegúrese de que el starter esté en posición cerrada en frío. Si el problema persiste, consulte el manual.

¿La quitanieves Poulan Pro PR241 es adecuada para fuertes nevadas?

Sí, con un motor de 5,5 hp y una turbina de 2 etapas, puede limpiar hasta 53 cm de altura y despejar aproximadamente 1 200 kg/h.

¿Cuáles son las precauciones de seguridad importantes?

Siempre detener el motor antes de cualquier mantenimiento. No dirigir la tolva hacia personas. Usar gafas de protección y guantes. Usar la parada de emergencia.

¿Dónde encontrar piezas de repuesto para la Pro PR241?

Las piezas de repuesto están disponibles en distribuidores autorizados Poulan o en línea. Use el número de modelo (PR241) para identificar las piezas compatibles.

MANUAL DE USUARIO Pro PR241 POULAN

Instrucciones originales

Introducción	27	Mantenimiento	40
Seguridad	30	Solución de problemas	47
Montaje	33	Transporte, almacenamiento y eliminación de residuos	49
Funcionamiento	36	Datos técnicos	50

Table des matières

• Siempre use contenedores aprobados para el almacenamiento y el transporte del combustible.
• Vacie el depósito de combustible antes de almacenar el producto durante un largo tiempo. Deseche el combustible en un sitio adecuado para tal propósito.
• Asegure bien el producto durante el transporte para evitar daños y accidentes.
• Mantenga el producto en un área cerrada para evitar que los niños u otras personas sin autorización puedan acceder a él.
• Mantenga el producto en un lugar seco y sin escarcha.

Eliminación

• Obedezca las regulaciones vigentes y requisitos de reciclaie locales.
• Deseche todos los productos químicos, como el combustible o el aceite del motor, en un centro de servicio o en un sitio adecuado para tal propósito.
• Cuando el producto se deja de utilizar, envíelo a un distribuidor de Poulan Pro o deséchelo en un sitio de reciclaje.

Datos técnicos

Datos técnicos
Tenga en cuenta: Todos los datos, las imágenes y las especificaciones son comunes y solo se usan con fines
de referencia. Además, se podrían cambiar debido a las actualizaciones del producto sin previo aviso.

	PR 300 PR 270	PR 271 PR 241
Dimensiones
Poso, lbr/kg 237.8/108 212/96 212/96 198.6/90
Presión de funcionamiento máxima de los neumáticos	20 PSI 18 PSI 18 PSI 20 PSI
Motor
Marca/modelo Poulan Pro Poulan Pro Poulan	Pro Poulan Pro
Cilindrada, cc 254 254 254 208
Tipo de combustible Regular sin plomo (con un máximo de un 10 % de etanol)
Capacidad de combustible, galones/litros 0,35/1,33 0,35/1,33 0,35/1,33 0,31/1,17
Aceite SAE 5W30 (inferior a 0 °C [32 °F])
Capacidad de aceite, onzas/litros 20/0,59 20/0,59 20/0,59 16/0,47
Sistema eléctrico
Bujía	F6RTC
Distancia de la bujía	0.762 mm (0,030")

Introducción

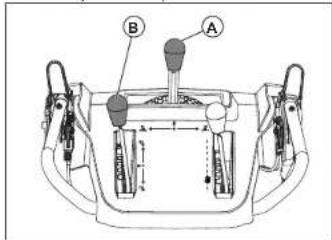

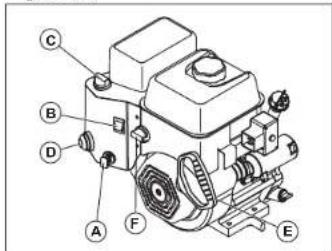

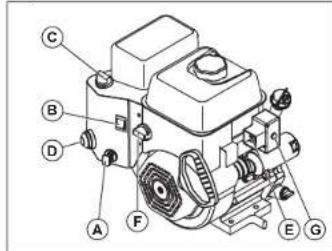

Descripción general de la máquina

1. Acoplamiento del barreno
2. Palanca de control del conducto de expulsión
3. Palanca de ajuste del régimen de velocidad

4. Palanca del control remoto del deflector

5. Acoplamiento de la transmisión

6. Gatillos de dirección

7. Luz

8. Perilla del mango

9. Silenciador

10. Plancha protectora

11. Barrenos

12. Herramienta de limpieza

13. Conducto de expulsión

14. Deflector del conducto

15. Empuñadura de la cuerda de arranque

16. Drenaje de aceite

17. Interruptor de combustible

18. Llave de encendido/apagado (ON/OFF)

19. Cebador

20. Interruptor ENCENDER/APAGAR

21. Estrangulador

22. Tapón de llenado de gasolina

23. Llenado del aceite y varilla de nivel (PR 300, PR 270, PR 271)

24. Botón de arranque eléctrico

25. Conexión, arranque eléctrico

26. Llenado del aceite y varilla de nivel (PR 241)

Descripción de la máquina

El producto es un quitanieves con ruedas que se utiliza para retirar la nieve del suelo.

Uso específico

Este producto puede utilizarse para retirar la nieve de campos, caminos, senderos y accesos. No lo utilice en pendientes superiores a 20°. No utilice el producto en áreas con muchos residuos, suciedad y piedras protuberantes.

Símbolos en el producto

Tenga en cuenta: Si las etiquetas del producto están dañadas, comuníquese con el distribuidor para sustituirlas.

¡Advertencia!

Lea el manual de instrucciones.

Motor en marcha

Motor apagado.

Rápido.

Lento.

Combustible.

Aceite.

Protectores auriculares recomendados.

Llave para encender/apagar la máquina. Colóquela para encender la máquina y ponerla en marcha.

Estrangulador cerrado (arranque).

Cebador.

Tire la empuñadura de cuerda de arranque para poner la máquina en marcha.

Estrangulador abierto (puesta en marcha).

Sin funcionamiento en pendientes de más de 10 grados.

No retire las protecciones mientras el motor se encuentre funcionando.

Problema Causa posible Solución
Pérdida de tracción o ralentización de la velocidad de transmisión.	La correa patina. Ajuste el cable. Ajuste la correa.

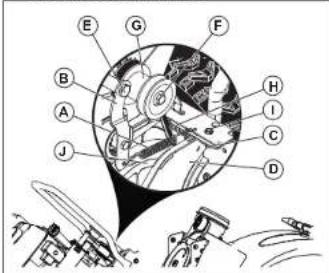

	La correa está desgastada. Revise o reemplace la correa. Ajuste la polea.
Pérdida o ralentización de la descarga de nieve.	La correa se salió de la polea. Revise o vuelva a instalar la correa. Ajuste la polea.
	El deflector del conducto está obstruido. Limpie el deflector del conducto.
	Objetos extraños obstruyen los barrenos. Retire la suciedad o los objetos extraños de los barrenos.
	El pasador fusible está roto. Reemplace el pasador fusible roto.
	Exceso de hielo y nieve acumulados entre los componentes de la vía.	Retire el hielo y nieve acumulados entre los componentes de la vía.
	La rueda motriz de fricción está desgastada. Comuniquese con un centro de servicio autorizado.
	El disco de fricción está mojado Deje secar el disco de fricción
Falla en la rotación del barreno después de soltar la empuñadura.	La correa de transmisión no está alineada. Ajuste la correa de transmisión.
	El deflector de descarga no está alineado. Ajuste el deflector de descarga.
Las luces no están encendidas (si están equipadas)	El motor no está en marcha. Arranque el motor.
	La conexión de los cables está suelta. Compruebe las conexiones de los cables del motor y las luces.
	El LED está quemado. Reemplace el módulo de luz LED. Los LED individuales no se pueden reemplazar.
Es difícil mover el rotador del conducto	Hay suciedad en el mecanismo del rotador del conducto.	Limpie las piezas internas del mecanismo del rotador del conducto.
	Los cables están torcidos o dañados. Asegúrese de que los cables no están torcidos. Reemplace los cables dañados.
El producto se gira hacia un lado.	La presión de los neumáticos no es igual. Ajuste a presión de los neumáticos y liene los neumáticos.
	El producto se mueve con una sola rueda.	Inspeccione el pasador de bloqueo de los neumáticos.
	Ajuste del trineo irregular.	Ajuste las planchas protectoras y el trineo.
	Planchas protectoras con ajuste no uniforme.	Ajuste las planchas protectoras y el trineo.

Transporte, almacenamiento y eliminación de residuos

Transporte y almacenamiento

- Para el almacenamiento y el transporte del producto y del combustible, asegúrese de que no haya fugas

o vapores. Las chispas o llamas, por ejemplo, de dispositivos eléctricos o calderas, pueden iniciar un incendio.

Problema Causa posible Solución
Potencia reducida El cable de la bujía no está conectado. Conecte el cable a la bujía.
			El cortón de arranque interfiere en los componentes.	El cordón de arranque no debe tocar cables ni mangueras.

Problema Causa posible Solución
Potencia reducida El cable de la bujía no está conectado. Conecte el cable a la bujía.
			El cortón de arranque interfiere en los componentes.	El cordón de arranque no debe tocar cables ni mangueras.

Retire el cable de la bujía antes del mantenimiento.

Tracción activada/desactivada.

Descarga de nieve activada/desactivada.

Girar a la izquierda.

Girar a la derecha.

Control de tracción.

Tenga cuidado con los objetos que salgan disparados; mantenga a los transeúntes lejos de la máquina.

Advertencia: Mantenga las manos alejadas.

Advertencia: Mantenga los pies alejados.

Marcha hacia delante/ atrás.

Girar a la izquierda/presionar/girar a la derecha.

Responsabilidad del fabricante

Como se menciona en las leyes de responsabilidad del fabricante, no nos hacemos responsables de los daños que cause nuestro producto si:

• el producto se repara incorrectamente
• el producto se repara con piezas que no son del fabricante o que este no autoriza
• el producto tiene un accesorio que no es del fabricante o que este no autoriza
• el producto no se repara en un centro de servicio autorizado o por una autoridad aprobada.

Seguridad

Definiciones de seguridad

Las siguientes definiciones proporcionan el nivel de gravedad de cada palabra clave.

ADVERTENCIA: Lesiones a personas.

AVISO: Daños en el producto.

Tenga en cuenta: Esta información hace que el producto sea más fácil de usar.

Instrucciones generales de seguridad

• Utilice el producto correctamente. Las lesiones graves o fatales son un posible resultado de un uso incorrecto. Solo utilice el producto para las tareas que aparecen en este manual. No utilice el producto para otras tareas.
• Obedezca las instrucciones contenidas en este manual. Obedezca los símbolos y las instrucciones de seguridad. Si el usuario no obedece las instrucciones y los símbolos, es posible que se produzcan daños y lesiones tanto graves como fatales.
• No deseche este manual. Utilice las instrucciones para montar, operar y mantener el producto en buen estado. Utilice las instrucciones para la correcta instalación de piezas y accesorios. Utilice solamente piezas y accesorios homologados.
• No use un producto dañado. Cumpla con el programa de mantenimiento. Realice solamente las tareas de mantenimiento en las que se detallan instrucciones en este manual. Un centro de servicio autorizado debe realizar todos los demás trabajos de mantenimiento.
• En este manual no se pueden abarcar todas las situaciones que pueden ocumir cuando se utiliza el producto. Tenga cuidado y use el sentido común. No haga funcionar el producto ni realice mantenimientos si no está seguro acerca de la situación. Hable con un experto en el producto, su distribuidor, el agente de servicio o un centro de servicio autorizado para obtener más información.
• Desconecte el cable de la bujía antes de montar o almacenar el producto, o realizar tareas de mantenimiento.
• No utilice el producto si cambia su especificación inicial. No cambie una parte del producto sin la aprobación del fabricante. Utilice solamente las piezas que están aprobadas por el fabricante. Las

lesiones graves o fatales son un posible resultado de un mantenimiento incorrecto.
- No respire los humos del motor. La inhalación prolongada de los gases de escape es un riesgo para la salud.
- No encienda el producto en interiores o cerca de materiales inflamables. Los gases de escape están muy calientes y pueden crear incendios debido a la creación de chispas. Un flujo de aire insuficiente puede causar lesiones graves o fatales por asfixia o debido al monóxido de carbono.
- Cuando utilice este producto, el motor crea un campo electromagnético. El campo electromagnético puede causar daños a implantes médicos. Hable con su médico y fabricante del implante antes de utilizar el producto.
- No deje que un niño utilice el producto. No permita que una persona que no conozca las instrucciones utilice el producto.
- Asegúrese de supervisar siempre a una persona con capacidades físicas o mentales limitadas que utilice el producto. Debe haber un adulto responsable en todo momento.
- Mantenga el producto en un área a la cual los niños y las personas no autorizadas no puedan acceder.
- El producto puede expulsar objetos y causar lesiones. Siga las instrucciones de seguridad para reducir el riesgo de lesiones graves o fatales.
- No se aleje del producto cuando el motor esté en marcha.
- El operador del producto es responsable en caso de un accidente.
- Antes de caminar hacia atrás y mientras lo hace, mire hacia atrás y hacia abajo para cerciorarse de que no haya niños pequeños, animales u otros riesgos que puedan provocar caídas.
- Asegúrese de que las piezas no estén dañadas antes de utilizar el producto.
- Asegúrese de estar al menos 15 m (50 pies) de distancia de otras personas o animales antes de utilizar el producto. Asegúrese de que una persona en el área adyacente sepa que utilizará el producto.
- Consulte las leyes locales o nacionales. Estas pueden evitar o disminuir el funcionamiento del producto en algunas condiciones.

Instrucciones de seguridad para el funcionamiento

• No ponga las manos ni los pies cerca o debajo de las piezas giratorias. Manténgase alejado de la abertura de descarga en todo momento.
• Tenga extremo cuidado cuando trabaje en caminos, pasos o accesos de grava o pase por ellos. Manténgase alerta para detectar riesgos ocultos o tránsito

Solución de problemas

Solución de problemas

Problema Causa posible Solución
El producto no arranca La llave de encendido de seguridad no se encuentra inserta.	Inserte la llave de encendido de seguridad.
El producto no tiene combustible. Llene el depósito de combustible con gasolina nueva y limpia.
La llave de encendido/apagado (ON/OFF) está en la posición OFF (Apagado).	Mueva la llave de encendido/apagado (ON/OFF) a la posición ON (Encendido).
El estrangulador se encuentra en la posición OFF (CLOSE) (Apagado [Cerrado]).	Mueva el estrangulador a la posición ON (FULL, OPEN) (Encendido [Máximo, Abierto]).
El cobador no se encuentra presionado. Presione el cobador.
El motor está inundado. Espere unos minutos antes de volver a arrancar, NO presione el cebador.Vuelva a arrancar el motor con la aceleración máxima y el estrangulador en la posición OFF (CLOSE) (Apagado [Cerrado]).
El cable de la bujía no está conectado. Conecte el cable a la bujía.
La bujía está defectuosa. Roemplace la bujía.
Hay agua en el combustible o el combustible es demasiado antiguo.	Vacile el depósito de combustible y el carburador. Llene el depósito de combustible con gasolina nueva y limpia.
Hay vapor en la tubería de combustible. Asogúreso de que toda la tubería de combustible esté por debajo de la salida del depósito de combustible.La tubería de combustible debe fluir de forma continua hacia abajo desde el depósito de combustible hasta el carburador.
Otras causas. Inspeccione con cuidado los procedimientos de arranque de este manual.
El interruptor de combustible (si está equipado) está en la posición CLOSE (Cerrado) (OFF [Apagado]).	Coloque el interruptor de combustible en la posición OPEN (ON) (Abierto [Encendido]).
El acelerador está en la posición STOP (Detención).	Mueva el acelerador hasta la posición FAST (Rápido).

1. Instale los pernos de 5/16" (A). (C) y aprételos (8 a 12 pies-libras/11 a 16 Nm).

1. Instale los pernos de ¼" (B) y apriételos (4 a 6 pies- libras/5 a 8 Nm).

2. Instale la correa del barreno en la polea del motor. Asegúrese de que la correa se coloque correctamente alrededor de la polea lensora e instale adecuadamente en la ranura de la polea del motor.

3. Haga funcionar todos los controles para asegurarse de que la correa del barreno esté correctamente instalada y de que todos los componentes se muevan correctamente.

Para quitar las ruedas

1. Extraiga el pasador de la rueda (A) y el pasador de retención (B).

2. Quite la rueda del eje (C).

Para limpiar el producto

- Limpie las piezas de plástico con un paño limpio y seco.

- No use limpiadores de alta presión para limpiar el producto

- No arroje agua directamente sobre el motor.

- Utilice un cepillo para retirar las hojas, el césped y la suciedad.

- Después de golpear un objeto extraño, detenga el motor, desconecte el cable de la bujía o desconecte el hilo en los motores eléctricos, Inspeccione atentamente la máquina para detectar daños y repárelos antes de volver a encender y ocupar el producto.

- Si el equipo comienza a vibrar de manera anormal, detenga el motor y revise de inmediato para encontrar la causa. La vibración es generalmente una advertencia de problemas.

- Detenga el motor siempre que abandone la posición de operación, antes de destapar la carcasa del barreno o el deflector del conducto y también cuando realice reparaciones, ajustes o inspecciones.

- Cuando realice la limpieza, reparación o inspección del producto, detenga el motor y asegúrese de que los barrenos y todas las piezas móviles se detuvieron. Desconecte el cable de la bujía y manténgalo lejos de la bujía para evitar que alguien arranque el motor accidentalmente.

- No haga funcionar el motor en interiores, excepto cuando arranque el motor y para el transporte del producto dentro o fuera del edificio. Abra las puertas externas; los gases de escape son peligrosos.

- Ponga extrema atención cuando trabaje en pendientes.

- Nunca haga funcionar el producto sin las debidas protecciones ni los dispositivos protectores de seguridad en su lugar y en funcionamiento.

- Nunca dirija el deflector del conducto hacia las personas o hacia zonas donde puedan ocumir daños a la propiedad. Mantenga alejados a los niños y a otras personas.

- No sobrecargue la capacidad del producto intentando retirar nieve a una velocidad demasiado rápida.

- Nunca haga funcionar el producto a una alta velocidad de transporte en superficies resbaladizas. Mire hacia atrás y tenga cuidado cuando retroceda.

- Desconecte la alimentación de los barrenos para transportar el producto o cuando no esté en uso.

- Utilice solamente los implementos y accesorios homologados por el fabricante del producto, por ejemplo, los pesos de las ruedas, contrapesos o cabinas.

- Nunca haga funcionar el producto sin buena visibilidad o luz. Preste atención mientras camina y mantenga firmes las empuñaduras. Camine, nunca corra.

- Nunca toque un motor o silenciador calientes.

Seguridad en el área de trabajo

- Inspeccione atentamente el área donde se va a utilizar el equipo y retire todos los tapetes, trineos, tablas, cables y otros objetos extraños.

- Desacopie todos los embragues y ponga el cambio en neutro antes de arrancar el motor.

- No maneje el producto sin usar la indumentaria de invierno adecuada. Evite usar ropa floja que pueda

quedar atrapada en las piezas móviles. Utilice calzado que mejore la postura en superficies resbaladizas.

- Manipule el combustible con cuidado; es altamente inflamable.

- Use un recipiente de combustible aprobado. - Nunca agregue combustible a un motor en marcha o caliente.

- Llene el depósito de combustible en el exterior, con máximo cuidado. Nunca llene el depósito de combustible en interiores

- Nunca llene los recipientes de combustible dentro de un vehículo, en un camión o sobre la plataforma de un remolque con revestimiento plástico. Siempre coloque los recipientes en el suelo, alejados del vehículo, antes de rellenar.

- Cuando sea posible, retire el equipo a gasolina del camión o tráller y reabastézcalo en el suelo. Si no es posible, entonces reabastezca el equipo en un tráller con un recipiente portátil, en lugar de hacerlo directamente con la boquilla del dispensador de gasolina.

- Mantenga la boquilla en contacto con el berde del depósito o recipiente de combustible abriendolo siempre hasta que el abastecimiento de combustible esté completo. No use un dispositivo que mantenga abierto el seguro de la boquilla.

- Vuelva a colocar la tapa de la gasolina con seguridad y limpie todo el combustible que se haya derramado.

- Si el combustible se derrama sobre la ropa, cámbiesela de inmediato.

- Utilice los cables de extensión y receptáculos especificados por el fabricante para todas las unidades con motores de transmisión eléctrica o de arranque eléctrico.

- Ajuste la altura de la carcasa del barreno para limpiar superficies rocosas o de grava.

- Nunca intente realizar ajustes con el motor en marcha, excepto si el fabricante lo recomienda específicamente.

- Siempre utilice gañas protectoras o protectores oculares durante el funcionamiento o cuando realice ajustes o reparaciones a fin de proteger los ojos de objetos extraños que puedan ser eyectados de la máquina.

Equipo de protección personal

Utilice siempre el equipo de protección personal adecuado cuando use el producto. Esto incluye, como mínimo, calzado resistente, protección ocular y protectores auriculares. El equipo de protección personal no elimina el riesgo de lesiones, pero puede disminuir el grado de las lesiones en caso de accidente.

- Siempre use gafas de seguridad o protección ocular cuando opere el producto o realice tareas de mantenimiento o reparación.

• Utilice siempre indumentaria de invierno adecuada cuando opere el producto.
• Utilice siempre botas antideslizantes de servicio pesado con buen soporte de tobillo durante el funcionamiento del producto.
• No utilice ropa floja que pueda quedar atrapada en las piezas móviles.
• Utilice guanles protectores homologados, si es necesario. Por ejemplo, al instalar, examinar o limpiar la cuchilla.
• Use siempre protectores auriculares autorizados cuando utilice el producto. Escuchar ruidos durante un largo período puede provocar pérdida de audición inducida por el ruido.

Dispositivos de seguridad en el producto

- Asegúrese de realizar el mantenimiento del producto frecuentemente.

- Esto aumenta la vida útil del producto.

- Disminuye el riesgo de accidentes.

Permita que un concesionario autorizado o un centro de servicio autorizado examinen frecuentemente el producto para realizar ajustes o reparaciones.

- No use un producto con equipo de protección dañado. Si el producto está dañado, comuníquese con un centro de servicio autorizado.

Silenciador

El silenciador mantiene los niveles de ruido al mínimo y envía los gases de escape lejos del operador.

No utilice el producto si el silenciador no está instalado o está defectuoso. Un silenciador defectuoso aumenta el nivel de ruido y el riesgo de incendio.

Examine el silenciador con regularidad para asegurarse de que está instalado correctamente y que no esté dañado.

AVISO: El silenciador se calienta mucho durante y después del uso y cuando el motor funciona en régimen de ralenti. Tenga cuidado cerca de materiales o vapores inflamables para prevenir incendios.

Seguridad de combustible

ADVERTENCIA: Lea atentamente las instrucciones de advertencia siguientes antes de usar el producto.

• No arranque el producto si hay combustible o aceite de motor en el producto. Quite el combustible o aceite no deseado y deje secar el producto,
• Si derrama combustible en su ropa, cámbiese la ropa inmediatamente.
• No permita que le caiga combustible en el cuerpo, ya que puede causar lesiones. Si le cae combustible en el cuerpo, utilice jabón y agua para quitarlo.
• No arranque el producto si el motor tiene una fuga. Examine frecuentemente el motor en busca de fugas.
• Tenga cuidado con el combustible. El combustible es inflamable y los gases son explosivos y pueden causar lesiones graves o fatales.
• No respire los gases del combustible, ya que pueden causar lesiones. Asegúrese de que haya suficiente flujo de aire.
• No fume cerca del combustible o del motor.
• No coloque objetos callientes cerca del combustible o del motor.
• No agregue combustible cuando el motor esté en marcha.
• Asegúrese de que el motor se enfrie antes de llenar el depósito de combustible.
• Antes de llenar el depósito de combustible, abra lentamente la tapa del depósito de combustible y libere la presión con cuidado.
• No agregue combustible al motor en un área interior. Un flujo de aire insuficiente puede causar lesiones graves o fatales por asfixia o debido al monóxido de carbono.
• Apriete bien la tapa del depósito de combustible. Si no aprieta la tapa del depósito de combustible, se ganera un riesgo de incendio.
• Mueva el producto a un mínimo de 3 m (10 pies) de la posición en la que se llenó el depósito antes de empezar a usarlo.
• No ponga demasiado combustible en el depósito de combustible.

de la polea de transmisión antes de bajar la placa oscilante.

1. Instale y apriete el perno superior (I).
2. Coloque la correa de transmisión en la ranura de la polea del motor (G) antes de instalarla en el eje del motor.
3. Instale el perno de la polea (F) y fije la polea del motor en el motor. Apriete el perno de la polea (30-35 pies libras / 41-47 Nm).
4. Instale el brazo del tensor de la correa de transmisión (B) y apriete el perno del brazo (E) en el motor.
5. Instale el muelle de retorno (C) en la placa oscilante.
6. Instale el muelle tensor (A) en el brazo del tensor.
7. Haga funcionar todos los controles para asegurarse de que la correa de transmisión esté correctamente instalada y de que todos los componentes se muevan correctamente.

Para instalar la cubierta de la correa

1. Instale la cubierta de la correa (B) en el bastidor (C) y apriete los dos tornillos (A).

1. Instale el conducto de expulsión.

Para quitar la correa del barreno

1. Retire los pernos de 5/16" (A) y los pernos inferiores de ¼" (B) de los dos lades del conjunto del bastidor. No bote los pernos.

1. Afloje, sin retirar, los pernos inferiores de 5/16" (C) de los dos lados del conjunto del bastidor.
2. Retire la correa del barreno de la polea del motor.
3. Incline la sección trasera hacia abajo. La sección delantera se inclinará hacia delante al mismo tiempo. El perno inferior (C) es una bisagra entre las secciones delantera y trasera.
4. Coloque un bloque de madera debajo del punto de bisagra para mantener el producto inclinado.
5. Mueva el brazo del freno del barreno y retire la correa del barreno de alrededor del brazo.

Para instalar la correa del barreno

1. Mueva el brazo del tensor de correa y coloque la correa del barreno alrededor del brazo y en la ranura de la polea del barreno.
   AVISO: Asegúrese de que la correa no queda atrapada entre el bastidor y la carcasa del barreno cuando junte la unidad.
2. Retire el bloque de madera de abajo del producto.
3. Levante la empuñadura para inclinar la sección trasera hacia amba. La sección delantera se inclinará hacia atrás y girará para unirse a la sección trasera.
4. Asegúrese de colocar correctamente la correa en la ranura de la polea del barreno.

1. Afloje la contratuerca (A) que fija el cabezal del rotador del conducto (B) al soporte de montaje (C) para retirar el conducto de expulsión.

1. Afloje los dos tornillos (A) que fijan la cubierta de la correa (B) al bastidor (C) y retire la cubierta de la correa.

Para retirar la correa de transmisión

1. Retire la correa del barreno. Consulte Para quitar la correa del barrenoen la página45.

2. Retire el muelle tensor (A) fijado al brazo del tensor de la correa de transmisión (B).

1. Retire el muelle de retorno (C) que sujeta la placa oscilante (D) en su sitio.

2. Retire el perno del brazo (E) y el brazo del tensor de la correa de transmisión.

3. Retire el perno de la polea (F), la polea del motor (G) y la correa de transmisión (H) del motor.

4. Retire el perno superior (I) que sujeta la placa oscilante al bastidor

5. Gire y mantenga la placa oscilante alejada del producto y retire la correa de transmisión de la polea de transmisión (J).

Para instalar la correa de transmisión

1. Gire y mantenga la placa oscilante (D) alejada del producto.

1. Coloque la correa de transmisión (H) en la polea de transmisión (J).

Tenga en cuenta: Asegúrese de que la correa de transmisión se coloque correctamente en la ranura

Propuesta 65

iADVERTENCIA!

Los gases de escape del motor de este producto contienen sustancias químicas conocidas en el Estado de California como causantes de cáncer, defectos congénitos y otros daños reproductivos.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea atentamente las instrucciones de advertencia siguientes antes de usar el producto.

- Los gases de escape del motor contienen monóxido de carbono, un gas inodoro, tóxico y muy peligroso. No arranque el motor en interiores o en espacios cerrados.

- Antes de realizar el mantenimiento del producto, detenga el motor y quite el cable de encendido de la bujía.

- Utilice guantes protectores cuando realice las tareas de mantenimiento en las cuchillas. Las cuchillas son muy afiladas y pueden producir cortes con facilidad.

- Accesorios y modificaciones en el producto que no estén aprobados por el fabricante pueden causar lesiones graves o la muerte. No modifique el producto. Siempre utilice accesorios aprobados por el fabricante.

- Si el mantenimiento no se realiza de manera correcta y regular, aumenta el riesgo de sufrir lesiones y causar daños en el producto.

- Solo realice tareas de mantenimiento como se indica en el presente manual del usuario. Todas las demás tareas de mantenimiento se deben realizar en un taller de servicio aprobado.

- Procure realizar las tareas de mantenimiento con regularidad en un taller de servicio aprobado.

• Cambie las piezas dañadas, desgastadas o rotas.

Montaje

Para extraer el producto de la caja de cartón

1. Retiro las piezas sueltas que se incluyen con el producto. Recorte las cuatro esquinas de la caja y coloque los paneles del extremo en una superficie plana.
2. Extraiga los dos tornillos que sujetan la carcasa del barreno al palé. Extraiga los soportes de acero de las planchas protectoras, si tienen.
3. Corte las bridas para cable que sujetan el producto al palé y sáquelas.
4. Retire todos los materiales de embalaje.
5. Retire el producto de la caja y asegúrese de que no queden piezas sueltas en la caja.

Piezas sueltas

Perilla (3)

Llave multiuso (1)

Conducto de expulsión (1)

Llave(s) de encendido/apagado (ON/OFF)

Tornillo de 5/16-18 x 2 ½" (2)

Perillas de la empuñadura (2)

Contratuerca de 3/8 (1)

Guía del cable (1)

Pasadores fusibles de ¼-20 x 1-¾ (6)

Contratuercas de ¼-20 (6)

Contratuerca de 5/16-18 (1)

Contratuerca de ¼-20 (1)

Arandela de nailon (1)

Tornillo de 5/16-18 x 5/8 (1)

Muelle (1)

Para instalar la empuñadura

1. Levante la empuñadura superior a la posición de funcionamiento.

1. Ajuste la posición de la empuñadura a uno de los agujeros de montaje (B) y apriete las perillas de la empuñadura (C) con los tornillos (D).

1. Instale una contratuerca de ¼-20 (D) en el pasador fusible y apriétela.

1. Coloque la llave de encendido/apagado (ON/OFF) en el encandido y conecte el cable de la bujia a la bujia.

Para examinar los neumáticos

• Mantenga los neumáticos libres de combustible, aceite y productos químicos para evitar dañar el caucho.
• Mantenga los neumáticos alejados de tocones, piedras, baches, objetos filosos y otros objetos que puedan dañarlos.
• Mantenga la presión de los neumáticos correcta; consulte Datos técnicosen la página50para obtener más información.

Para eliminar obstrucciones del deflector del conducto:

No elimine la abstrucción del deflector del conducto sin haber realizado las siguientes operaciones:

1. Libere el acoplamiento del barreno y de la transmisión al mismo tiempo.
2. Espere 10 segundos para asegurarse de que los barrenos se detuvieron.
3. Detenga la máquina
4. Utilice la herramienta de limpieza (de al menos 381 mm [15") de longitud, que se incluye en algunos modelos) para eliminar la obstrucción.

ADVERTENCIA: No ponga las manos en el deflector del conducto o en el interior de la carcasa del barreno.

Para reemplazar la espada del raspador

1. Coloque la espada del raspador (A) invertida cuando se haya desgastado hasta el borde de la carcasa.

1. Reemplace la espada del raspador si está desgastada en ambos lados o si está dañada.

Correas de transmisión

ADVERTENCIA: Las correas trapezoidales del producto son de fabricación especial y deben cambiarse por correas del fabricante del equipo original (OEM, por su sigla en inglés) disponibles en su centro de servicio más cercano. Usar correas no fabricadas por el OEM puede conllevar a daños personales o daños al producto.

ADVERTENCIA: Para reemplazar las correas, es necesario desmontar el producto. Al desmontar la carcasa del barreno del bastidor, es importante que un ayudante se ubique en la posición de manipulación del producto y sostenga las empuñaduras. Pueden producirse daños personales graves o daños al producto si este se cae durante el reemplazo de las correas.

Tenga en cuenta: Las correas de transmisión de la tracción y del barreno no son ajustables. Reemplace las correas si están dañadas o si empiezan a deslizarse debido al desgaste. Se recomienda reemplazar las correas en un centro de servicio calificado.

Tenga en cuenta: Se recomienda reemplazar la correa de transmisión y la correa del barreno a la vez.

Para preparar el reemplazo de las correas

1. Vacie el combustible del depósito de combustible.

Para examinar la bujía

AVISO: Utilice siempre el tipo de bujía recomendada. El tipo de bujía incorrecto puede causar daños en el producto.

• Examine la bujía si el motor tiene una potencia demasiado baja, no arranca fácilmente o no funciona correctamente al régimen de ralenti
• Para disminuir el riesgo de material no deseado en los electrodos de la bujía, siga estas instrucciones:
  a) Asegúrese de que el régimen de ralentí esté ajustado correctamente.
  b) Asegúrese de que la mezcla de combustible es la correcta.
  c) Asegúrese de que el filtro de aire esté limpio.
• Si la bujía está sucia, limpiela y asegúrese de que la distancia entre los electrodos es correcto, consulte Datos técnicosen la página50.

• Reemplace la bujía si es necesario.

Para inspeccionar los barrenos y la espada del raspador:

1. Antes de cada uso, inspeccione los barrenos y la espada del raspador para ver si muestras signos de desgaste.
2. Si el borde de la espada del raspador está desgastado, úsela por el otro lado. Si la espada del raspador tiene daños o desgaste en ambos bordes, reemplácela.
3. Si los bordes de los barrenos están desgastados, comuníquese con un centro de servicio autorizado para reemplazarlos.

Para reemplazar los pasadores fusibles del barreno

Los pasadores fusibles protegen el producto de daños. Los pasadores fusibles del barreno se rompen si un objeto entra en contacto con las piezas móviles.

AVISO: Utilice únicamente los pasadores fusibles originales que se suministran con el producto.

1. Si un pasador fusible del barrero se rompe, detenga el motor y espere a que las piezas móviles se detengan.

2. Retire la llave de encendido/apagado (ON/OFF) y desconecte el cable de la bujía.

3. Alinee el orificio del cubo del barreno (B) con el orificio del eje del barreno (C) e instale un nuevo pasador fusible de 1/4-20 x 2 (A).
4. Instale una contratuerca de 1/2-20 (D) y apriétela.

1. Coloque la llave de encendido/apagado (ON/OFF) en el encendido y conecte el cable de la bujía a la bujía.

Para reemplazar los pasadores fusibles del propulsor

Los pasadores fusibles del propulsor protegen el producto de daños. Los pasadores fusibles del propulsor se rompen si un objeto entra en contacto con las piezas móviles.

AVISO: Utilice únicamente los pasadores fusibles originales que se suministran con el producto.

1. Si un pasador fusible del propulsor se rompe, detenga el motor y espere a que las piezas móviles se detengan.
2. Retire la llave de encendido/apagado (ON/OFF) y desconecte el cable de la bujia.

3. Alinee el orificio del cubo del propulsor (A) con los orificios del eje del barreno (B) e instale un nuevo pasador fusible de 1/4-20 (C).

4. Instale más tornillos (D) y penillas de la empuñadura (C) para asegurar la empuñadura superior (A) a la empuñadura inferior (E).

Para instalar el deflector del conducto y el cabezal del rotador del conducto

1. Coloque el montaje del deflector del conducto en la parte superior de la base del conducto con la apertura de descarga orientada hacia la parte delantera del producto.
2. Coloque el cabezal del rotador del conducto (A) en el soporte del conducto (B). Si es necesario, gire el montaje del conducto para alinear los pasadores bajo el cabezal del rotador del conducto con los orificios en el soporte del conducto.

3. Coloque el cabezal del rolador del conducto en el pasador (C) y el espárrago roscado (D) del soporte de montaje (E).

4. Fije una contratuerca (F) en el espárrago roscado y apriétela.

1. Fije el cable del rotador (H) a la empuñadura inferior con el sujetador doble (G).


Para instalar el control remoto del deflector del conducto

1. Fije el soporte del cable remoto (A) al conducto de expulsión con un tornillo (B) y una contraluerca de 5/16-18 (D). Apriete el perno.

2. Instale el ojal del cable remoto (E) en el deflector del conducto (F) con un perno de tope (G) y una arandela de nailon (C), y apriete con una contratuerca de 1/4-20 (K). El ojal del cable se aflojará en el perno de tope.

3. Instale el muelle (L) entre la tuerca hexagonal (M) en el cabezal del rotador del conducto y el orificio en el deflector del conducto.

1. Coloque las penillas de control de la palanca (N) presionándolas contra las palancas de control (O).

Antes de arrancar el producto

• Mantenga a las personas y animales alejados de la zona de trabajo.
  • Realice un mantenimiento diario. Consulte Mantenimiento en la página40
• Asegúrese de que el cable de encendido se ajuste correctamente a la bujía.
• Agregue aceite o gasolina, si es necesario. Consulte Datos técnicosen la página50

Para llenar el motor con aceite:

AVISO: No gire la vanilla de nivel cuando revise el aceite. No llene por encima de la marca.

1. Retire el tapón de aceite y limpie la varilla. Consulte Descripción general de la máquina en la página27 para ver la ubicación de la varilla de nivel.
2. Llene con aceite hasta la marca superior de la varilla de nivel. Utilice la varilla de nivel para examinar el nivel de aceite en intervalos regulares.
3. Vuelva a colocar el tapón del aceite.

Para abastecer de combustible

Si es posible, utilice gasolina de bajas emisiones/alquilato. Si no dispone de gasolina de bajas emisiones/alquilato, utilice gasolina con o sin plomo de buena calidad. Utilice gasolina con un octanaje de 90 RON fuera de EE. UU. (87 AKI en EE. UU.) o más, y con un máximo de 10 % de etanol (E10).

AVISO: No utilice gasolina con un octanaje inferior a 90 RON fuera de EE. UU. (87 AKI en de EE. UU.). Eslo puede provocar daños al producto.

1. Abra lentamente la tapa del depósito de combustible para liberar la presión.
2. Llene lentamente con un bidón de combustible. Si derrama combustible, limpielo con un paño y deje que se sequen los restos.
3. Limpie el área alrededor del tapón del depósito de combustible.
4. Apriete bien la tapa del depósito de combustible. Si no aprieta la tapa del depósito de combustible, se genera un riesgo de incendio.
5. Mueva el producto a un mínimo de 3 m (10 pies) de la posición en la que llenó el depósito antes de ponerlo en marcha.

Para ajustar el conducto de expulsión y el deflector del conducto

1. Para ajustar la posición del conducto de expulsión, mueva la palanca de control del conducto de expulsión (A) hacia atrás y hacia la izquierda o derecha.

Mantenimiento Diario 20 horas 50 horas 100 horas
Revise la presión de los neumáticos 5			X
Inspeccione y cambie la bujía 6				X

Tenga en cuenta: No es necesario agregar grasa o realizar otras tareas de mantenimiento en caja de cambios.

Para hacer una inspección general

- Asegúrese de que las tuercas y los tornillos en el producto estén apretados.

Para comprobar el nivel de aceite

AVISO: Un nivel de aceite demasiado bajo puede dañar el motor. Revise el nivel de aceite antes de utilizar el producto.

1. Coloque el producto en un terreno plano.
2. Retire el tapón del depósito de aceite junto con la varilla de nivel incluida.
3. Limple el aceite de la varilla de nivel,
4. Vuelva a colocar la varilla de nivel completa en el depósito de aceite para tener una idea correcta del nivel de aceite.
5. Quité la varilla de nivel.
6. Examine el nivel de aceite con la varilla de nivel.
7. Si el nivel de aceite es bajo, llene con aceite de motor y revise nuevamente.

Para cambiar el aceite del motor:

1. Haga funcionar el motor durante unos minutos para entibiar el aceite. El aceite tibio fuye mejor y transporta menos contaminantes.

ADVERTENCIA: El aceite del motor está caliente. Evite que el aceite de motor usado entre en contacto con la piel.

1. Coloque el producto en un terreno plano.
2. Retire la llave de encendido/apagado (ON/OFF).
3. Coloque un recipiente debajo del tapón de vaciado de aceite.
4. Quite el tapón de vaciado de aceite, incline el producto y drene el aceite utilizado en el recipiente.
5. Vuelva a poner el producto en la posición de funcionamiento.

6. Coloque el tapón de vaciado de aceite y aprételo con la mano.

7. Llene el motor con aceite; consulte Para llenar el motor con aceite: en la página30para obtener más información.

Para lubricar el producto

• Lubrique los puntos de pivote (A) con aceite
• Lubrique el motor (B) con aceite.
• Aplique una pequeña cantidad de grasa de litio a los orificios de encaje (C) al comienzo de cada estación o cada 25 horas de uso.

El silenciador mantiene los niveles de ruído al mínimo y envía los gases de escape lejos del operador.

No utilice el producto si el silenciador no está instalado o está defectuoso. Un silenciador defectuoso aumenta el nivel de ruido y el riesgo de incendio.

Examine el silenciador con regularidad para asegurarse de que está instalado correctamente y que no este dañado.

AVISO: El silenciador se calienta mucho durante y después del uso y cuando el motor funciona en régimen de ralentí. Tenga cuidado cerca de materiales o vapores inflamables para prevenir incendios.

Para evitar el congelamiento después de su uso

Tenga en cuenta: Los controles y las piezas móviles se pueden obstruir con el hielo. No aplique demasiada fuerza a los controles. Si no puede manipular un control o una pieza, arranque el motor y dejelo funcionar durante unos minutos.

1. Arranque el motor y dejelo funcionar durante unos minutos. Detenga el motor y espere a que se delengan todas las piezas móviles.

2. Retire la nieve y el hielo suelto del producto.

3. Retire la nieve y el hielo suelto de la base del conducto.

4. Gire el deflector del conducto hacia la izquierda y hacia la derecha para quitar el hielo y el agua.

5. Coloque la llave en la posición de apagado (OFF).

6. Si el producto no tiene arranque eléctrico, tire la empuñadura del cordón de arranque varias veces para quitar el hielo y el agua.

7. Si el producto tiene arranque eléctrico, conecte el producto a la alimentación eléctrica y presione el botón de arranque una vez para quitar el hielo y el agua.

Para conseguir un buen resultado

- Siempre haga funcionar el motor en aceleración máxima o cerca de la aceleración máxima.

- Adapte siempre la velocidad del producto a la situación de la nieve. Ajuste la velocidad con la palanca de ajuste del régimen de velocidad. Asegúrese de que el producto lance la nieve de manera uniforme.

- Es más fácil y eficiente retirar la nieve inmediatamente después de que cae.

- Siempre que sea posible, arroje la nieve en la dirección del viento.

- En superficies planas, como caminos asfaltados, levante las planchas protectoras entre 5 y 6 mm (0,2 y 0,25") desde el suelo.

- La espada del raspador es reversible. Cuando se desgasta casi hasta el borde de la carcasa, úsela por el otro lado. Reemplace la espada del raspador si está dañada o si ambos lados están desgastados.

- No despache el deflector del conducto si está obstruido.

- Si el producto no se mueve hacia delante debido a circunstancias imprevistas, suelte el acoplamiento de la transmisión inmediatamente o mueva la llave de encendido/apagado (ON/OFF) a la posición OFF (Apagado).

Mantenimiento

Introducción

Cuando el producto esté en uso, los pernos se pueden aflojar y los componentes se pueden desgastar. Esto puede causar alteraciones, como una holgura de

tolerancia incorrecta, mayor consumo de aceite o la alineación incorrecta de los diversos componentes. Realice un mantenimiento periódico al producto para evitar que funcione de manera incorrecta.

Programa de mantenimiento

Mantenimiento Diario 20 horas 50 horas 100 horas
Asegúrese de que las tuercas y los tornillos estén apretados	X
Compruebe el nivel de aceite del motor	X
Cambio del aceite4		X	X
Asegúrese de que no haya fugas de combustible o aceite	X
Retire la suciedad u otros objetos extra-nos del barreno	X

4 Cambie el aceite después de las primeras 20 h, 50 h y 100 h, y luego cada 100 h.

1. Para ajustar la distancia del quitanieves del deflector del conducto, mueva la palanca de control remoto del deflector (B) hacia abajo para disminuir la distancia y hacia arriba para aumentarla.

Para arrancar el motor con arranque manual

1. Coloque la llave de encendido/apagado (ON/OFF) (A) en la ranura de encendido hasta que encaje. No gire la llave.

1. Coloque el interruptor de encendido/apagado (ON/OFF) de combustible en la posición ON (Encendido).

2. Mueva el interruptor de encendido/apagado (ON/OFF) (B) a la posición ON (Encendido).

a) Si el motor está frío, gire el estrangulador (C) hasta la posición FULL (Máximo) y presione el cebador (D) tres veces.

AVISO: No ceba en exceso el motor. Esto puede impedir que el motor arranque. Si el motor se ceba en exceso, espere unos minutos antes de intentar arrancarlo y no presione el cebador.

1. Tire de la empuñadura de arranque manual (E).

AVISO: No suelte el agarre con rapidez. Vuelva a colocarla en la posición de arranque lentamente.

Tenga en cuenta: Si el arranque manual se congeló, tire lentamente hacia afuera la mayor cantidad de cordón del mecanismo posible y suelte la empuñadura de arranque manual. Si el motor no arranca, repita el procedimiento o utilice el arranque eléctrico.

1. Si se usó el estrangulador para arrancar el motor, mueva lentamente el estrangulador (C) a la posición OFF (Apagado).

2. Haga funcionar el motor entre 2 y 3 minutos en ralenti antes de comenzar a quitar la nieve.

3. Si el motor no funciona correctamente, apáguelo.

Para arrancar el motor con arranque eléctrico

ADVERTENCIA: El producto tiene un arranque eléctrico de 120 V CA. No utilico el arranque eléctrico si su hogar no cuenta con un sistema a tierra trifilar de 120 V CA. Pueden producirse daños personales graves o daños al producto. El arranque eléctrico consta de un enchufe trifilar y está diseñado para usarse con corriente de uso doméstico de 120 V CA. Asegúrese de que su hogar cuente con un sistema a tierra trifilar de 120 V CA. Si tiene dudas, consulte a un electricista autorizado.

1. Coloque la llave de encendido/apagado (ON/OFF) (A) en la ranura de encendido hasta que encaje. No gire la llave.

1. Coloque el interruptor de encendido/apagado (ON/OFF) de combustible en la posición ON (Encendido).

2. Mueva el interruptor de encendido/apagado (ON/OFF) (B) a la posición ON (Encendido). a) Si el motor está frío, gire el estrangulador (C) hasta la posición FULL (Máximo).

3. Presione el cabador (D) tres veces.

AVISO: No ceba en exceso el motor. Esto puede impedir que el motor arranque. Si el motor se ceba en exceso, espere unos minutos antes de intentar arrancarlo y no presione el cebador.

1. Conecte el cable de extensión al motor (E).
2. Conecte el otro extremo del cable de extensión en un receptáculo de 120 V CA con conexión a tierra de tres claviljas.
3. Presione el botón de arranque eléctrico (G) hasta que el motor arranque.

AVISO: No haga girar el motor más de cinco segundos seguidos entre cada intento de arranque. Espere de 5 a 10 segundos entre cada intento.

1. Si se usó el estrangulador para arrancar el motor, suelle el botón de arranque eléctrico y mueva lentamente el estrangulador (C) a la posición OFF (Apagado).
2. Desconecto el cable de extensión primero del receptáculo y, después, del motor.
3. Haga funcionar el motor entre 2 y 3 minutos en ralenti antes de comenzar a quitar la nieve.

Para hacer funcionar el producto

AVISO: No haga funcionar el equipo sin nieve o agua para lubricar las hojas del barreno. El uso incorrecto puede provocar altas temperaturas en las hojas del barreno, especialmente si el producto es nuevo. Esto puede causar daños en las hojas del barreno y la espada del raspador.

AVISO: No acople parcialmente la palanca de la transmisión o del barreno durante un período prolongado, ya que esto puede provocar un desgaste prematuro de las correas o que estas se quemen.

Tenga en cuenta: Cuando se conectan tanto el acoplamiento de la transmisión como el del barreno, el acoplamiento de la transmisión bloqueará el acoplamiento del barreno en su posición. Utilice la mano derecha para manipular el conducto de expulsión de nieve.

Tenga en cuenta: No cambie la velocidad cuando los barrenos estén acoplados. Esto puede dañar la transmisión.

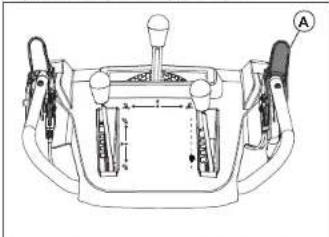

1. Para acoplar las hojas del barreno, presione el acoplamiento del barreno (A) contra la empuñadura para conectar el barreno y quitar nieve.

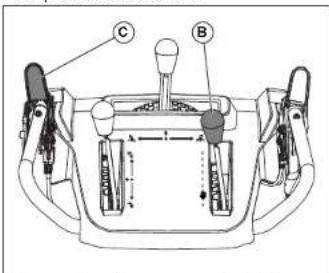

1. Levante la palanca de control de velocidad de la transmisión (B) desde la posición central para mover el producto hacia delante cuando esté conectado el acoplamiento de la transmisión (C). No cambie la velocidad cuando los barrenos estén acoplados. Esto puede dañar la transmisión.
2. Baje la palanca de control de velocidad de la transmisión desde la posición central para mover el producto hacia atrás cuando esté conectado el acoplamiento de la transmisión.

1. Para que el producto se mueva en la dirección seleccionada, sostenga el acoplamiento de la transmisión contra la empuñadura.

2. Si el producto cuenta con dirección asistida, sostenga el gatillo de dirección izquierdo (D) para girar hacia la izquierda. Sujete el gatillo de dirección derecho para girar hacia la derecha.

1. Mueva el interruptor de encendido/apagado (ON/OFF) a la posición de apagado (OFF).
2. Retire la llave de encendido/apagado (ON/OFF).

Para utilizar el interruptor de combustible

- Gire el interruptor de combustible para abrir o cerrar el paso de combustible. Haga funcionar el producto con el interruptor de combustible en la posición OPEN (Abierto).

Para utilizar el estrangulador

- Gire el estrangulador (A) para abrir o cerrar la válvula estranguladora. Use el estrangulador para arrancar el motor en frío.

Para ajustar las planchas protectoras:

No es necesario realizar ajustes en el caso de una instalación normal.

1. Si la contratuerca (B) está suella o la plancha protectora (A) no está lo suficientemente alta desde el suelo, destrabe la contratuerca (B) con una llave abierta de 13 mm (0,51"), para mover la plancha protectora hacia arriba o hacia abajo.

2. En superficies planas, como caminos asfaltados, levante las planchas protectoras (A) entre 5 y 6 mm (0,2 y 0,26") desde el suelo. En superficies irregulares, como caminos de grava, aumente la separación entre el suelo y el producto con las planchas protectoras para subir la espada del raspador por encima de la superficie de la grava. Asegúrese se no entren piedras o grava al producto. Se pueden productir daños personales si estos objetos salen eyectados a gran velocidad.

3. Apriete la contratuerca (B).
