CM2C40U - Soporte para Pantalla Plana Chief - Manual de uso y guía de instrucciones gratis

Tipo	Elevador de techo automático para panel plano
Marca	Chief
Modelo	CM2C40U
Peso máximo de la pantalla	190 lbs (86.18 kg)
Peso del soporte	Aprox. 40 lbs (18.1 kg)
Requisitos de alimentación	120VCA (220-240VCA 50 Hz para Europa)
Longitud del cable de alimentación	6 pies (1.83 m)
Longitud mínima de cable requerida	8 pies (2.44 m) desde la pantalla hasta el soporte inferior
Rango de ajuste de recorrido	Hasta 6.5" (165 mm) en total (2" placa frontal + 4.5" soporte)
Ajuste del límite de recorrido	10 vueltas completas = 1" (25.4 mm) de recorrido
Alcance del control remoto	20-30 pies (6-9 m)
Batería del control remoto	2 x AAA (no incluidas)
Comunicación serie	RS-485, 9600 baudios, 8 bits de datos, sin paridad, 1 bit de parada
Protocolo IR	NEC, 38 kHz, códigos de sistema 6E, E1-E7
Salidas de contacto seco	Señales de límite de extensión/retracción y error

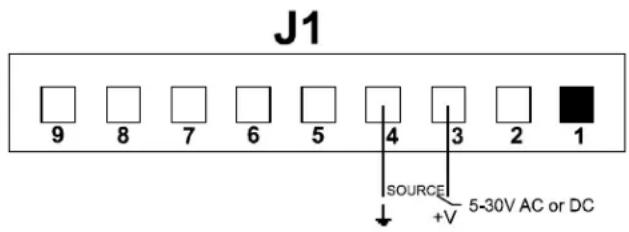

Entrada de detección de voltaje	5-30V CA/CC o 24V CC interno
Límite de peso de la cubierta inferior	25 libras (11.34 kg) máximo
Configuración de montaje	Montaje colgante en techo o en montantes de pared
Patrón de orificios de montaje	19" (483 mm) de ancho, dimensiones de 30.11" o 30.74" según el manual
Temperatura de funcionamiento	No especificada, uso interior típico
Certificación de seguridad	Listado ETL (TUV SUD), compatible con FCC

Preguntas frecuentes - CM2C40U Chief

¿Cuál es la capacidad de peso máxima del Chief CM2C40U?

La capacidad de peso máxima es de 190 libras (86.18 kg), incluida la pantalla y cualquier soporte adjunto.

¿El soporte viene con un control remoto?

Sí, el CM2C40U incluye un control remoto programable con un alcance de 20-30 pies (6-9 m). Requiere 2 pilas AAA (no incluidas).

¿Qué fuente de alimentación se necesita?

El soporte requiere 120VCA (estándar EE. UU.) o 220-240VCA 50 Hz para instalaciones europeas. Se proporciona un cable de alimentación de 6 pies.

¿Cómo enrutar los cables a través del elevador?

El sistema de gestión de cables integrado requiere al menos 8 pies (2.44 m) de cable desde la pantalla hasta el soporte inferior. Los cables deben enrutarse a través de las abrazaderas superiores e inferiores, alrededor de la polea del cable, sin torceduras. Consulte el manual para ver diagramas detallados.

¿Puedo ajustar cuánto se extiende o retrae la pantalla?

Sí, hay tornillos de ajuste de límite de recorrido en la parte superior derecha del soporte. Girar el tornillo 'Extender' en sentido horario aumenta el recorrido hacia abajo; girar el tornillo 'Retraer' en sentido horario disminuye el recorrido hacia arriba. 10 vueltas completas = 1 pulgada (25.4 mm) de recorrido.

¿Cómo se ajusta la placa frontal para pantallas más grandes?

La placa frontal se puede ajustar hasta 6.5 pulgadas en total: hasta 2 pulgadas moviendo la placa frontal sobre el soporte, y 4.5 pulgadas adicionales moviendo todo el soporte. Mida desde el botón de montaje superior hasta el punto más alto de la pantalla; reste 13.5 pulgadas para encontrar el ajuste necesario.

¿Puedo controlar el elevador con un sistema de terceros?

Sí, el CM2C40U admite control serie RS-485, control IR (protocolo NEC) y cierres de contacto seco para interruptores externos o sistemas de automatización. También hay entradas de detección de voltaje disponibles.

¿Cuál es el peso máximo para la cubierta inferior?

La cubierta inferior no debe exceder 25 libras (11.34 kg). La cubierta es suministrada por el usuario y debe cortarse a medida, con seis orificios perforados en un patrón específico.

¿Cómo cambio el código del sistema IR?

Presione y suelte las teclas 3 y 7 para entrar en modo de configuración. Luego presione la tecla 10, luego la tecla 11 (el LED parpadea dos veces). Seleccione un código de sistema de la tabla (por ejemplo, 6E predeterminado presionando 10,10). Presione la tecla 2 para salir (el LED parpadea 4 veces).

¿Qué debo hacer si el elevador no responde?

Verifique que el cable de alimentación esté enchufado a una toma de corriente que funcione. Si usa detección de voltaje, asegúrese de que la entrada sea correcta. Es posible que el motor se haya sobrecalentado; déjelo enfriar durante 10-15 minutos. También verifique los interruptores DIP para la dirección o la configuración del código IR.

MANUAL DE USUARIO CM2C40U Chief

INSTRUCCIONES DE INSTALACIÓN

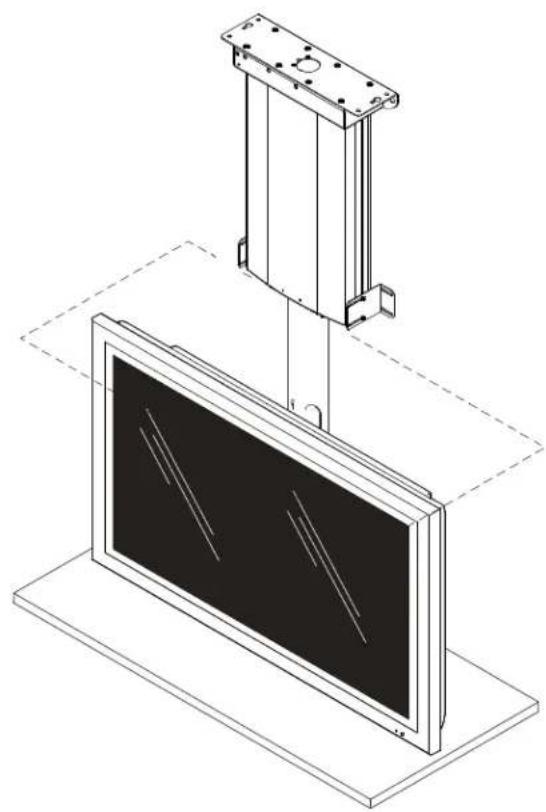

Elevador automatizado de techo para televisor de pantalla plana

Este dispositivo cumple con la Sección 15 de las normas de la Comisión Federal de Comunicaciones (FCC, por sus siglas en inglés) de los Estados Unidos. Su operación se encuentra sujeta a las dos condiciones siguientes: (1) este dispositivo no debe causar interferencias nocivas y (2) debe aceptar toda interferencia recibida, incluida aquella que pudiera provocar efectos indeseados en la operación.

Sobre la base de pruebas realizadas, se ha determinado que este equipo cumple con los límites establecidos para los dispositivos digitales de Clase B, en un todo de acuerdo con la Sección 15 de las normas de la FCC. Dichos límites tienen por objetivo brindar protección razonable contra interferencias nocivas en instalaciones residenciales. Este equipo genera, emplea y puede emitir ondas de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias nocivas a comunicaciones de radio o de televisión. No obstante, no es posible garantizar que no habrá interferencias en una instalación en particular. Si el dispositivo causara interferencias nocivas a la recepción de radio o de televisión, lo cual puede determinarse encendiendo y apagando el equipo, el usuario puede corregir dicha interferencia mediante alguna de las siguientes acciones:

• Cambiar la orientación o la ubicación de la antena receptora.
• Incrementar la separación entre el equipo y el receptor.
• Enchufar el equipo en un tomacorriente de un circuito distinto del circuito en que se encuentra conectado el receptor.
  Solicite asistencia al distribuidor o a un técnico de radio o de televisión experimentado.

Milestone AV Technologies y sus filiales y compañías asociadas (conjuntamente, "Milestone") procuran que este manual sea preciso y esté completo. No obstante, Milestone no garantiza que la información aquí incluida proporcione todos los detalles, las condiciones o las variaciones existentes, ni contemple todas las posibles contingencias relacionadas con la instalación o el uso de este producto. La información brindada en este manual puede sufrir modificaciones sin previo aviso, sin que ello genere obligaciones de ningún tipo. Milestone no otorga garantía alguna, ni expresa ni implícita, respecto de la información aquí incluida. Milestone no se responsabiliza de que la información contenida en este documento sea precisa o suficiente, ni de que esté completa.

ADVERTENCIAS Y PRECAUCIONES IMPORTANTES

Los mensajes titulados PELIGRO, ADVERTENCIA, PRECAUCIÓN, IMPORTANTE y NOTA se utilizan en este manual y en el producto para alertar al lector o al operador respecto de situaciones o condiciones peligrosas o bien para brindar información importante sobre la operación o el mantenimiento del equipo.

CONSERVE ESTE MANUAL DE INSTRUCCIONES.

ADVERTENCIA: Alerta al usuario sobre la posibilidad de sufrir lesiones graves o incluso la muerte si no sigue las instrucciones.

PRECAUCIÓN: Alerta al usuario sobre la posibilidad de que el equipo se dañe o resulte destruido si no sigue las instrucciones.

ADVERTENCIA: NO LEER Y RESPETAR LAS INSTRUCCIONES QUE SIGUEN PUEDE CAUSAR LESIONES GRAVES, OCASIONAR DAÑOS AL EQUIPO O DEJAR SIN EFECTO LA GARANTÍA DEL FABRICANTE. Es responsabilidad del instalador asegurarse de que todos los componentes estén correctamente ensamblados e instalados de acuerdo con las instrucciones proporcionadas. Lea todas las instrucciones antes de utilizar este equipo.

PELIGRO: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA:

- Antes de limpiar el equipo, SIEMPRE desenchúfelo del tomacorriente.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, QUEMADURAS, DESCARGAS ELÉCTRICAS Y LESIONES:

• Antes de colocar o quitar piezas, desenchufe el equipo del tomacorriente.
• Si el equipo es utilizado por niños, discapacitados o personas inválidas, supervise atentamente su operación.
• Utilice el equipo únicamente para lo que fue diseñado y de acuerdo con este manual. NO utilice conexiones que no estén recomendadas por el fabricante.
• NUNCA opere el equipo si no funciona correctamente, si sufrió daños, si se cayó al piso o en el agua o si el cable o el enchufe están deteriorados. En estos casos, lleve el equipo a un centro de servicio técnico para su revisión y reparación.
• Mantenga el cable alejado de superficies calefaccionadas.
• NUNCA opere el equipo si los orificios de ventilación están bloqueados. Manténgalos libres de pelusas y de toda suciedad.
• NUNCA introduzca nada en los orificios del equipo. Evite que caigan objetos en su interior.
• NO utilice el equipo al aire libre.
  • NO opere el equipo en lugares donde se utilicen productos en aerosol o donde se administre oxígeno.
• Para desconectar el equipo, coloque todos los controles en la posición de apagado (Off) y luego desenchufe el cable del tomacorriente.

ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA. Enchufe el dispositivo sólo a un tomacorriente que esté debidamente conectado a tierra.

PRECAUCIÓN: UN EXTREMO DEL CABLE DE ALIMENTACIÓN DEBE QUEDAR EN UN LUGAR ACCESIBLE EN TODO MOMENTO. NO bloquee ni impida el acceso al enchufe en ningún momento.

PRECAUCIÓN: Los cambios o modificaciones a esta unidad que no estén expresamente aprobados por el fabricante pueden hacer que el equipo deje de cumplir con las normas de la FCC y que su uso sea ilegal.

ÍNDICE

REQUISITOS DE INSTALACIÓN ....30

Requisitos de alimentación y cableado 30

INSTALACIÓN 30

Configuración y ajustes para la instalación 30

Configuración del soporte según el televisor elegido 30

Instalación y tendido de cables 32

Instalación del soporte 35

Instalación del televisor 36

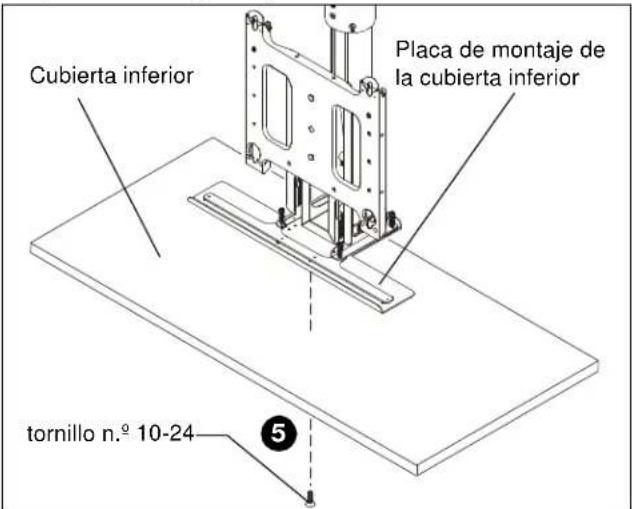

Instalación de la cubierta inferior 38

AJUSTES 39

Ajuste del desplazamiento de la cubierta inferior 39

Ajuste de los cojinetes de las columnas de elevación 40

Funciones de programación avanzadas 41

Programación del control remoto SE15 42

Comunicaciones en serie 43

Referencia del soporte físico del CM2 44

Información sobre la placa de interfaz del CM2 44

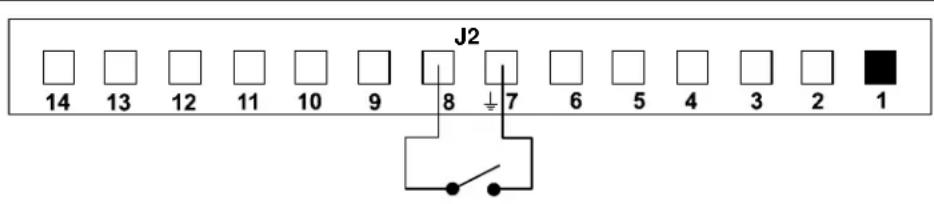

Cierres de contactos secos 44

Otras opciones de contactos secos 45

Asignación de conectores e interruptores 47

Solución de problemas 48

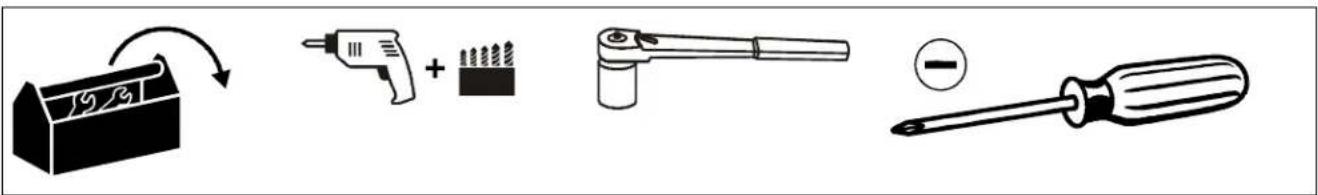

HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN

REQUISITOS DE INSTALACIÓN

El CM2C40 ha sido diseñado para ser colgado de una estructura en altura o para ser montado en paredes existentes con estructura de montantes.

ADVERTENCIA: SINO SE INSTALA CORRECTAMENTE, EL ELEVADOR PUEDE VOLCARSE Y CAUSAR LESIONES GRAVES O DAÑOS AL EQUIPO. Es responsabilidad del instalador asegurarse de que la estructura en la que se va a montar el elevador soporte cuatro veces el peso del elevador y del equipo que sostendrá.

Requisitos de alimentación y cableado

Para su funcionamiento, el CM2C40 requiere una alimentación de 120 V de CA (220/240 V CA 50 Hz para instalaciones europeas). El soporte incluye un cable de alimentación de 1,83 m (6 pies).

INSTALACIÓN

Configuración y ajustes para la instalación

Antes de instalar el CM2C40, deberá configurar el soporte según el televisor elegido, instalar y tender los cables, y ajustar el soporte de sujeción de la cubierta superior.

Para preparar el CM2C40 para su instalación:

1. Extraiga el soporte de la caja.
2. Quite los dos soportes de madera ubicados en el fondo de la caja.
3. Coloque los dos soportes de madera en el piso y fije el CM2C40 a los soportes utilizando cuatro arandelas planas de 5/16" y cuatro tornillos de 5/16" de 2 1/2" de largo (incluidos en la caja). (Consulte la Figura 1).

Figura 1

Configuración del soporte según el televisor elegido

Antes de instalar el CM2C40, deberá configurarlo según el tamaño del televisor que sostendrá.

Para preparar el CM2C40 para el televisor que sostendrá:

1. Instale la placa de conexión o pernos de montaje al televisor siguiendo las instrucciones provistas con la placa.

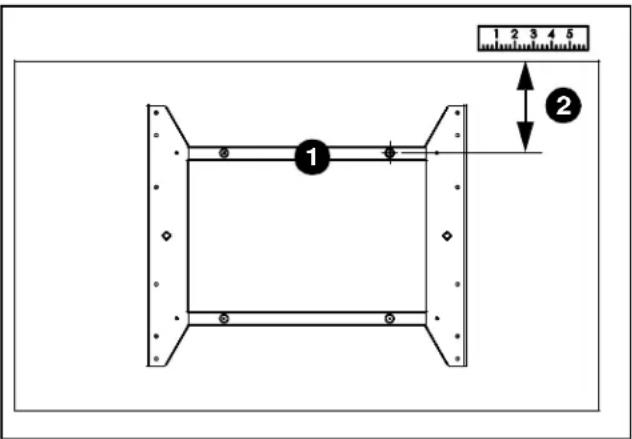

2. Mida la distancia que hay desde el centro de un perno de montaje superior hasta el punto más alto del televisor.
3. Anote la medida.

Figura 2

IMPORTANTE: Si la medida tomada en la Figura 2 es superior a 342,9 mm (13,5 pulgadas), deberá ajustar la placa frontal antes de montar el televisor. Si la medida tomada en la Figura 2 es inferior a 342,9 mm (13,5 pulgadas), continúe con la sección "Instalación y tendido de cables".

Cómo ajustar la posición de la placa frontal

El CM2C40 admite un ajuste de hasta 165,1 mm (6,5 pulgadas). Puede regularse hasta 50,8 mm (2 pulgadas) cambiando la posición de la placa frontal en el soporte de sujeción de la placa frontal y hasta 114,3 mm (4,5 pulgadas) adicionales regulando el soporte de sujeción de la placa frontal.

A la medida determinada en la Figura 2, reste 342,9 mm (13,5 pulgadas). La diferencia entre ambos valores es la medida total que deberá ajustarse la placa frontal.

Ejemplo:

Medida tomada en el paso 2 = 381 mm (15 pulgadas) 381 mm [15 pulg.] - 342,9 mm [13,5 pulg.] = 38,1 mm [1,5 pulg.] (Ajuste requerido para la placa frontal)

Si la placa frontal requiere un ajuste igual o inferior a 50,8 mm (2 pulgadas), continúe con el paso 5. Si la placa frontal requiere un ajuste superior a 50,8 mm (2 pulgadas), continúe con el paso 8.

NOTA: Según el valor de ajuste requerido, quizás sea necesario ajustar tanto la placa frontal como el soporte de sujeción de la placa frontal.

Si la placa frontal requiere un ajuste igual o inferior a 50,8 mm (2 pulgadas):

1. Instale el receptor infrarrojo (IR). (Consulte la Figura 3).
2. Enchufe el cable apropiado al soporte y a la fuente de alimentación.
3. Con el control remoto, suba el elevador hasta que pueda accederse a las tuercas de seguridad del reverso de la placa frontal. (Consulte la Figura 3).

ADVERTENCIA: PELIGRO DE COMPRESIÓN. SI SUS DEDOS O SUS MANOS QUEDAN ATRAPADAS ENTRE LAS PIEZAS MÓVILES, PODRÍA SUFRIR LESIONES GRAVES. Mantenga los dedos y las manos alejadas del soporte cuando este se encuentre en funcionamiento.

Figura 3

1. Quite las dos tuercas de seguridad que sujetan la placa frontal a su soporte de sujeción. (Consulte la Figura 4).
2. Suba la placa frontal un orificio para ajustar la posición 25,4 mm (1 pulgada) o dos orificios para ajustar la posición 50,8 mm (2 pulgadas). (Consulte la Figura 4).

Figura 4

1. Fije la placa frontal a su soporte de sujeción con las dos tuercas de seguridad. (Consulte la Figura 6).

1. Con el control remoto, baje el elevador hasta que se detenga. (Consulte la Figura 3).

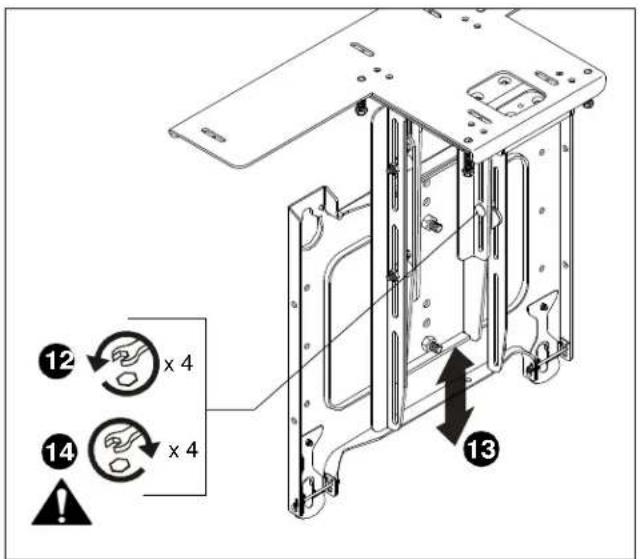

Si la placa frontal requiere un ajuste superior a 50,8 mm (2 pulgadas):

1. Suba el elevador según las instrucciones del paso 6. (Consulte la Figura 3).
2. Afloje las cuatro tuercas que fijan el soporte de sujeción de la placa frontal al marco. (Consulte la Figura 6).
3. Mueva el soporte de sujeción de la placa frontal según la distancia deseada. (Consulte la Figura 6).

NOTA: El CM2C40 se despacha con el soporte de sujeción de la placa frontal en las ranuras inferiores. La placa frontal puede ajustarse 50,8 mm (2 pulgadas) más moviendo el soporte de sujeción de la placa frontal a las ranuras superiores.

NOTA: El CM2C40 se despacha con el soporte de sujeción de la placa frontal en las ranuras inferiores. La placa frontal puede ajustarse 50,8 mm (2 pulgadas) más moviendo el soporte de sujeción de la placa frontal a las ranuras superiores.

1. Apriete las cuatro tuercas para fijar el soporte de sujeción de la placa frontal al marco.

ADVERTENCIA: SINO SE INSTALA CORRECTAMENTE, EL ELEVADOR PUEDE CAUSAR LESIONES GRAVES O DAÑOS AL EQUIPO. Cerciórese de que las cuatro tuercas estén bien ajustadas antes de continuar con la instalación.

Figura 6

1. Alinee los pernos roscados de la placa frontal con los orificios correspondientes del soporte de sujeción de dicha placa y cuelgue la placa frontal en el soporte mediante los pernos.
2. Fije la placa frontal a su soporte de sujeción con dos tuercas de seguridad. (Consulte la Figura 7).

Instalación y tendido de cables

El CM2C40 cuenta con un sistema integrado de organización de cables que automáticamente "desenrolla" los cables cuando el elevador sube y los "enrolla" cuando el elevador baja, manteniendo constante su tensión.

NOTA: Para mayor claridad, se han eliminado algunos componentes en las ilustraciones de este procedimiento.

IMPORTANTE: El CM2C40 requiere como mínimo 2,44 m (8 pies) de cable desde la pantalla hasta el soporte inferior. Para instalar los cables:

1. Quite los dos tornillos que sostienen la cubierta lateral de la guía de cables.
2. Aparte los tornillos para utilizarlos luego. (Consulte la Figura 8).

Figura 8

1. Deslizándola, extraiga la cubierta lateral y apártela con cuidado.

Figura 9

1. Afloje los seis sujetadores de cables. (Consulte la Figura 10).
2. Pase los cables hacia abajo a través del sujetador superior. (Consulte la Figura 10 y la Figura 11).
   IMPORTANTE: Deje una cantidad suficiente de cable arriba del sujetador superior para tender y sujetar los cables entre dicho sujetador y el televisor.

Figura 10

1. Pase los cables por la abertura ubicada en la parte posterior del soporte de sujeción, que constituye el sujetador de cable medio. (Consulte la Figura 10 y la Figura 11).

NOTA: Si el enchufe de los cables no pasa por la abertura, afloje o quite uno de los tornillos que fijan el soporte de sujeción al marco y gire el soporte de sujeción que constituye el sujetador de cable medio hacia el costado, hasta que puedan pasarse los enchufes.

PRECAUCIÓN: Los tornillos extraídos DEBEN colocarse y ajustarse bien antes de continuar con el tendido de los cables. (Consulte la Figura 11).

Figura 11

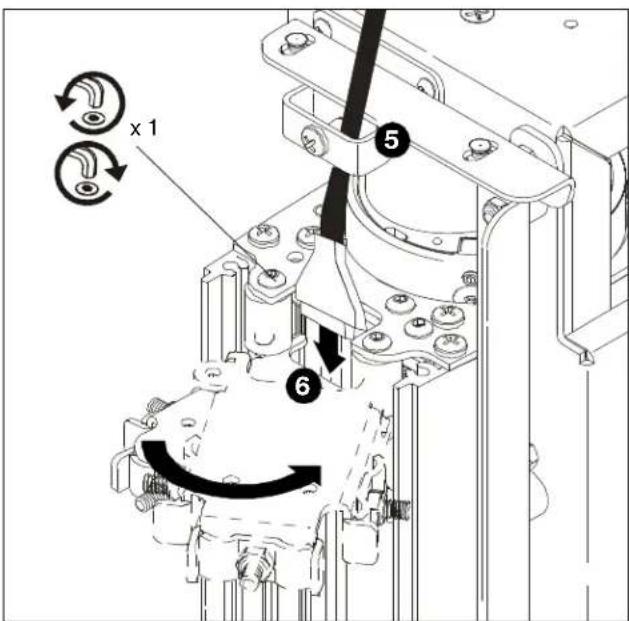

1. Pase los cables por debajo de la polea y luego, hacia arriba, a través del sujetador frontal ubicado en el soporte de sujeción que constituye el sujetador medio. (Consulte la Figura 10).

2. Forme un bucle y pase los cables a través del sujetador lateral ubicado en el soporte de sujeción que constituye el sujetador medio. (Consulte la Figura 10).

PRECAUCIÓN: El bucle no debe sobresalir más de 25 mm (1 pulgada) por sobre el soporte de sujeción. (Consulte la Figura 10).

1. Pase los cables hacia abajo a través del sujetador inferior. (Consulte la Figura 10).

2. Pase los cables a través de la abertura de acceso para cables ubicada en la parte superior de la base y luego por la abertura lateral de la base. (Consulte la Figura 10).

3. Ajuste el sujetador de cables superior de modo que los cables queden bien ubicados pero no comprimidos.

ADVERTENCIA: SI AJUSTA LOS SUJETADORES DE CABLES EN EXCESO, PODRÍA APLASTAR LOS CABLES Y, EN CONSECUENCIA, DAÑAR EL EQUIPO. NO ajuste los sujetadores de cables en exceso.

1. Comenzando por el sujetador de cables superior y avanzando hacia abajo, tense los cables y ajuste los sujetadores restantes. (Consulte la Figura 10).

2. Coloque la cubierta lateral sobre la guía de cables de modo que el labio de la cubierta posterior encaje por completo en la ranura de la cubierta lateral de la guía de cables. (Consulte la Figura 12).

Figura 12

1. Fije la cubierta superior de la guía de cables al marco y a la cubierta lateral de la guía de cables mediante los dos tornillos extraídos.

Figura 13

Instalación del soporte

El CM2C40 ha sido diseñado para ser colgado de una estructura en altura o para ser montado en paredes existentes con estructura de montantes. Las siguientes instrucciones suponen que se cuenta con una estructura y una superficie de montaje adecuadas y que los cables de alimentación y de señal han sido correctamente instalados.

IMPORTANTE: El patrón de montaje del CM2C40 tiene un ancho de 483 mm (19 pulgadas). Si se instala en una pared existente con montantes de 406,4 mm (16 pulgadas), deberá agregarse un montante más a cada lado a fin de poder llevar a cabo la instalación.

ADVERTENCIA: SI NO SE INSTALA CORRECTAMENTE, EL ELEVADOR PUEDE CAERSE Y CAUSAR LESIONES GRAVES O DAÑOS AL EQUIPO. Es responsabilidad del instalador asegurarse de que la estructura en la que se va a montar el elevador soporte cuatro veces el peso del elevador y del equipo que sostendrá.

Para instalar el CM2C40:

1. Si se instaló el televisor y se tendieron los cables, desenchufe los cables del televisor y quite el televisor.
2. Retire el soporte de los soportes de madera utilizados durante la configuración del soporte y ubíquelo como se indica en la figura de abajo.

ADVERTENCIA: EL SOPORTE PESA MÁS DE 18 KG (40 LIBRAS) Al instalar o ubicar el soporte, siempre utilice dos personas y técnicas adecuadas para levantar objetos pesados.

1. Alinee los orificios de montaje de la placa de apoyo con los montantes de modo que los orificios queden centrados sobre los montantes.
2. Determine la posición vertical y horizontal del soporte. (Consulte la Figura 15).

NOTA: El soporte está diseñado para desplazarse 12,7 mm (0,5 pulgada) más luego de que la cubierta inferior hace contacto con un objeto durante la elevación. Si desea utilizar esta función, tenga en cuenta este

desplazamiento de 12,7 mm al ubicar el soporte. Asimismo, deberá colocar una barra de detención a lo largo del borde superior delantero y trasero de la abertura del techo. La barra debe abarcar todo el ancho del borde delantero y trasero de la abertura y sobresalir hacia afuera 12,7 mm como mínimo. Consulte la sección "Ajuste del desplazamiento de la cubierta inferior" en la página 14. (Consulte la Figura 27).

1. Afloje los cuatro tornillos que fijan las placas de sujeción laterales al marco y ajuste su posición de modo que queden correctamente ubicadas contra los montantes, si corresponde. (Consulte la Figura 16).
2. Ajuste los cuatro tornillos para mantener las placas de sujeción laterales en posición. (Consulte la Figura 14).

764,8 mm (30,11") menos espesor del material del cielorraso (si se instala en montantes verticales)

780,8 mm (30,74") menos espesor del material del cielorraso (si se cuelga del techo)

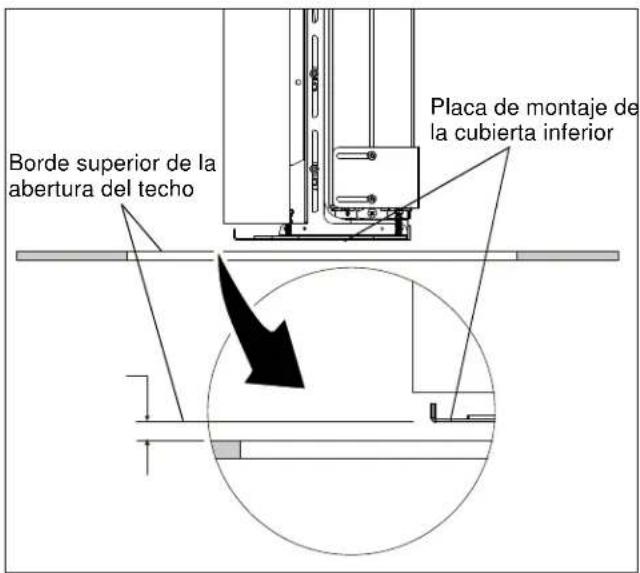

38,1 mm (1,5") como mínimo desde el borde posterior de la cubierta inferior hasta la pared u otra superficie

Figura 15

1. Manteniendo las distancias detalladas en la Figura 15, marque la ubicación de los orificios de montaje de la placa de apoyo. (Consulte la Figura 16).
2. Realice los orificios según las marcas.
3. Marque la ubicación de los cuatro orificios de montaje de las placas de sujeción laterales, si corresponde. (Consulte la Figura 16).
4. Realice los cuatro orificios según las marcas.
5. Fije la placa de apoyo a la estructura utilizando dos (montaje en pared) o seis (montaje en techo) arandelas planas de 5/16" y dos o seis tornillos de 5/16" de 2 1/2" de largo. (Consulte la Figura 16).
6. Si corresponde, fije las placas de sujeción laterales a los montantes utilizando cuatro arandelas planas de 5/16" y cuatro tornillos de 5/16" de 2 1/2" de largo. (Consulte la Figura 16).

1. Enchufe el cable de alimentación del soporte al tomacorriente.


Instalación del televisor

ADVERTENCIA: EXCEDER EL PESO MÁXIMO ADMITIDO PODRÍA CAUSAR LESIONES GRAVES O DAÑOS AL EQUIPO. Es responsabilidad del instalador cerciorarse de que el peso total colocado sobre el soporte no supere el peso máximo admitido de 86,18 kg (190 libras) del CM2C40.

ADVERTENCIA: PELIGRO DE COMPRESIÓN. SI SUS DEDOS O SUS MANOS QUEDAN ATRAPADAS ENTRE LAS PIEZAS MÓVILES, PODRÍA SUFRIR LESIONES GRAVES. Mantenga los dedos y las manos alejadas del soporte cuando este se encuentre en funcionamiento.

ADVERTENCIA: SI NO SE INSTALA CORRECTAMENTE, EL SOPORTE PUEDE CAERSE Y CAUSAR LESIONES GRAVES O DAÑOS AL EQUIPO. Los televisores pueden llegar a pesar más de 18 kg (40 libras). Al instalar el televisor, SIEMPRE utilice dos personas y técnicas adecuadas para levantar objetos pesados.

ADVERTENCIA: SI NO SE INSTALA CORRECTAMENTE, EL SOPORTE PUEDE CAERSE Y CAUSAR LESIONES GRAVES O DAÑOS AL EQUIPO. Verifique que los pernos de montaje del televisor estén correctamente ubicados en los orificios de montaje de la placa frontal.

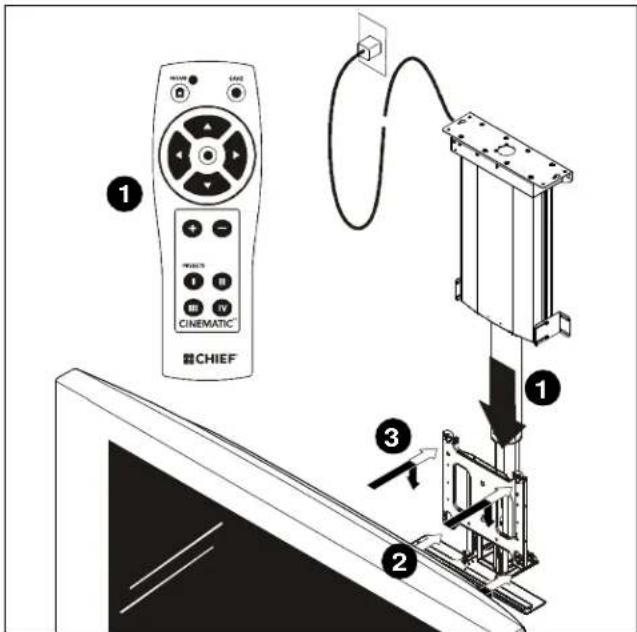

Para instalar el televisor:

1. Baje el elevador con el control remoto.
2. Sosteniendo el televisor de ambos lados, alinee los cuatro pernos de montaje del televisor o de la placa de conexión con los cuatro orificios de montaje de la placa frontal. (Consulte la Figura 18 y la Figura 19).
3. Baje el televisor para colocarlo en su lugar. Oirá un clic que le indicará que el área hendida de los pernos de montaje encajó correctamente en la parte inferior de los orificios de montaje y que el mecanismo de bloqueo ha enganchado. (Consulte la Figura 18 y la Figura 19).

NOTA: La placa frontal cuenta con orificios para utilizar un candado o un dispositivo de bloqueo similar si el usuario lo desea. Asimismo, la varilla y las tuercas pueden pasarse de los orificios superiores a los inferiores a fin de utilizarlos como dispositivo de bloqueo más permanente. (Consulte la Figura 19).

Figura 19

1. Afloje las cuatro tuercas que fijan los soportes de ajuste derecho e izquierdo de la cubierta inferior al soporte de sujeción de la placa frontal. (Consulte la Figura 20).
2. Deslice los soportes de ajuste de la cubierta inferior hacia arriba o hacia abajo hasta que el labio del soporte quede a 6,35 mm (0,25 pulgada) por debajo de la parte inferior del televisor. (Consulte la Figura 21).
3. Ajuste las cuatro tuercas para fijar el soporte en su posición. (Consulte la Figura 20).

ADVERTENCIA: SI NO SE INSTALA CORRECTAMENTE, EL ELEVADOR PUEDE CAUSAR LESIONES GRAVES O DAÑOS AL EQUIPO. Cerciórese de que las cuatro tuercas estén bien ajustadas antes de continuar con la instalación.

Figura 20

Figura 21

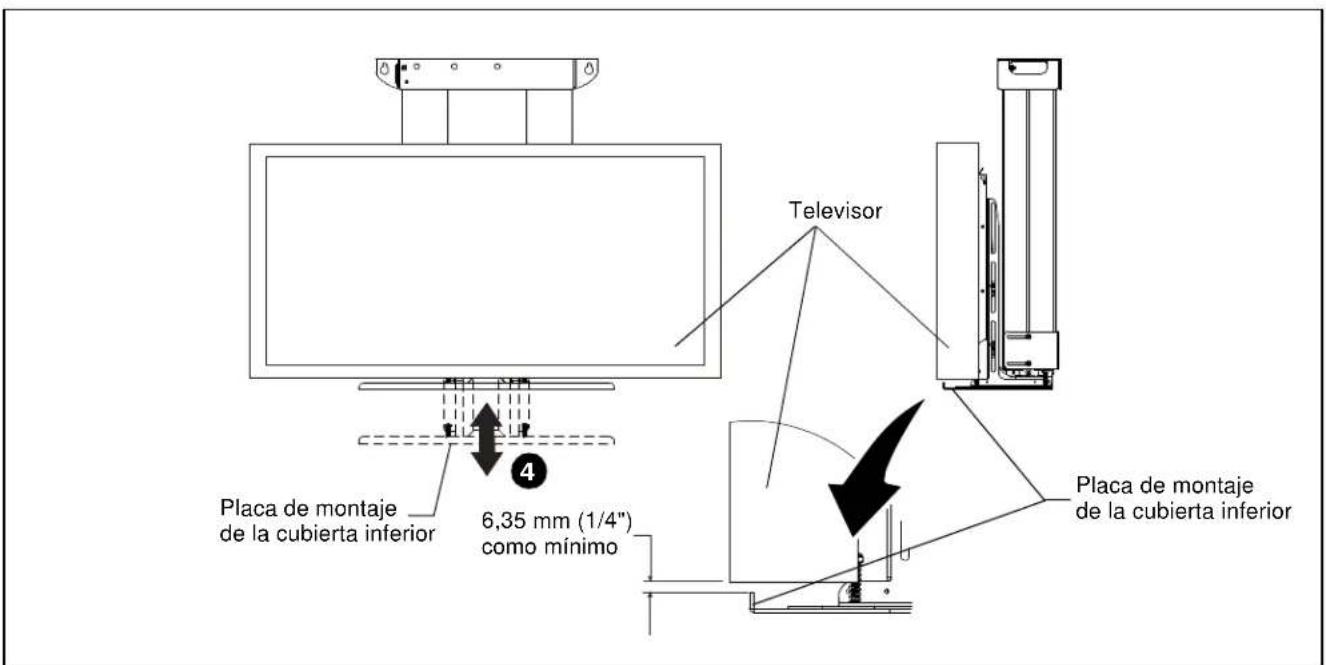

Instalación de la cubierta inferior

Una vez configurado el CM2C40 para el televisor que sostendrá e instalado dicho televisor, deberá ajustar la altura de la cubierta inferior a fin de que encaje adecuadamente en el techo.

ADVERTENCIA: SINO SE INSTALA CORRECTAMENTE, EL ELEVADOR PUEDE CAUSAR LESIONES GRAVES O DAÑOS AL EQUIPO. El peso de la cubierta inferior NO DEBE superar los 11,34 kg (25 libras).

Para instalar la cubierta inferior:

1. Mida la distancia que hay entre la parte inferior de la placa de montaje de la cubierta inferior y el borde superior de la abertura del techo. Anote esta medida para utilizarla después.

Figura 22

1. Si la medida tomada en el paso 1 es igual o inferior al espesor de la cubierta inferior que instalará, antes de continuar deberá ajustar los límites de desplazamiento del televisor a fin de evitar que la cubierta inferior choque con el techo. Consulte el paso 6 en la siguiente página.
2. Si la medida tomada en el paso 1 es superior al espesor de la cubierta inferior que instalará, baje el televisor con el control remoto hasta que pueda accederse a las tuercas de seguridad que sujetan los soportes de ajuste derecho e izquierdo de la cubierta inferior. (Consulte la Figura 23).

Figura 23

1. Prepare la cubierta inferior. Córtela del tamaño apropiado de modo que quede una separación entre la cubierta y la abertura del techo. Luego, realice seis orificios según el patrón y las medidas que se indican en la siguiente figura. (Consulte la Figura 24).

Figura 24

1. Fije la cubierta inferior a la placa de montaje de la cubierta utilizando tornillos n.º 10-24 de un largo mínimo de 6,35 mm (1/4") más el espesor de la cubierta (no incluidos). (Consulte la Figura 25).

Figura 25

Ajuste del desplazamiento de la cubierta inferior

El CM2C40 cuenta con un mecanismo que permite ajustar los límites de desplazamiento del televisor. El CM2C40 se despacha configurado en los límites de ascenso y de descenso máximos.

NOTA: El soporte está diseñado para desplazarse 12,7 mm (0,5 pulgada) más luego de que la cubierta inferior hace contacto con un objeto durante la elevación. Si desea utilizar esta función, cuando instale la cubierta inferior deberá colocar una barra de detención a lo largo del borde superior delantero y trasero de la abertura del techo. La barra debe abarcar todo el ancho del borde delantero y trasero de la abertura y sobresalir hacia afuera 12,7 mm como mínimo. Tenga en cuenta este desplazamiento de 12,7 mm al instalar el soporte. (Consulte la página 10).

En el lateral superior derecho del soporte, hay un tornillo para ajustar el límite de desplazamiento ascendente y un tornillo para ajustar el límite de desplazamiento descendiente. (Consulte la Figura 27).

NOTA: Diez vueltas completas de los tornillos de ajuste equivalen a 25,4 mm (1 pulgada) de desplazamiento del televisor.

1. Para incrementar el desplazamiento descendente, gire el tornillo de ajuste de desplazamiento descendente en sentido horario. Para disminuir el desplazamiento descendente, gire el tornillo de ajuste de desplazamiento descendente en sentido antihorario.
2. Para disminuir el desplazamiento ascendente, gire el tornillo de ajuste de desplazamiento ascendente en sentido horario. Para incrementar el desplazamiento ascendente, gire el tornillo de ajuste de desplazamiento ascendente en sentido antihorario.
3. Ajuste el desplazamiento hasta que la cubierta inferior quede a ras del techo. (Consulte la Figura 26 y la Figura 27).

Figura 27

Ajuste de los cojinetes de las columnas de elevación

Las columnas de elevación superior e inferior están alineadas mediante dos cojinetes de elevación, uno superior y otro inferior. El ajuste de los cojinetes viene configurado de fábrica. No obstante, a veces es necesario hacer pequeños ajustes en la tensión de los cojinetes a fin de eliminar el juego excesivo de las columnas o bien algún ruido.

ADVERTENCIA: LA TENSIÓN EXCESIVA PUEDE DAÑAR EL EQUIPO. NO ajuste en exceso.

IMPORTANTE: A fin de ajustar los cojinetes de las columnas de elevación, el televisor debe estar instalado en el soporte. Para ajustar los cojinetes de las columnas de elevación:

1. Determine qué columna, la superior o la inferior, requiere ajuste.
2. Con una llave hexagonal, afloje o apriete los tornillos de ajuste en pequeños incrementos y de forma pareja en todos los tornillos.
3. Suba y baje el televisor por completo y verifique que el movimiento de la columna de elevación sea adecuado.
4. Repita los pasos 1 a 3 hasta lograr el movimiento deseado.

Funciones de programación avanzadas

El CM2C40 cuenta con funciones de programación avanzadas para compatibilizar el soporte con otros equipos, tales como un control remoto universal u otros dispositivos de control, a través de una conexión en serie.

Para configurar el CM2C40, se utiliza el control remoto provisto con el soporte.

El control remoto tiene un alcance de 6 a 9 m (20 a 30 pies) y utiliza dos baterías AAA, a las que se accede desde la parte posterior del control remoto.

NOTA: Si fuese necesario operar el soporte desde una distancia superior a la permitida por el control remoto, puede utilizarse un interruptor convencional (no remoto) o un dispositivo similar. Consulte la sección "Cierres de contactos secos". (Consulte la Figura 31).

En la tabla y en la ilustración que siguen, se indica la función de cada botón del control remoto.

Modo de operación normal

REF. FUNCIÓN ACCIÓN REQUERIDA
1 NO SE USA NO SE USA
2 NO SE USA NO SE USA
3 EXTENDER MOSTRAR PRESIONAR
4 NO SE USA NO SE USA
5 DETENER PRESIONAR
6 NO SE USA NO SE USA
7 RETRAER MOSTRAR PRESIONAR
8 NO SE USA NO SE USA
9 NO SE USA NO SE USA
10 NO SE USA NO SE USA
11 NO SE USA NO SE USA
12 NO SE USA NO SE USA
13 NO SE USA NO SE USA

Figura 28

Programación del control remoto SE15

Funciones de control del SE15:

• Frecuencia portadora: 38 kHz
- Protocolo: NEC. Repetición completa.
- Código(s) del sistema: 6E (predeterminado). Selección de otros códigos mediante los botones (ver a continuación).

Table 1: Códigos de control del SE15

NÚMERO DE BOTÓN	NOMBRE DEL BOTÓN	CÓDIGO HEXADECIMAL
1 NO SE	USA NO SE USA
2 NO SE	USA NO SE USA
3 EXTEN	DER MOSTRAR 07
4 NO SE	USA NO SE USA
5 DETEN	ER 0A
6 NO SE	USA NO SE USA
7	RETRAER MOSTRAR	0D
8 NO SE	USA NO SE USA
10 NO SE	USA NO SE USA
12 NO SE	USA NO SE USA
13 NO SE	USA NO SE USA

Para cambiar el código del sistema:

1. Presione y suelte los botones 3 + 7 (ingreso al modo de configuración).
2. Presione y suelte el botón 10.
3. Presione y suelte el botón 11. El LED titila dos veces .
4. Seleccione el código del sistema. Consulte la siguiente tabla.
5. Presione y suelte el botón 2. El LED titila cuatro veces (salida del modo de configuración).

Table 2:

CÓDIGO DEL SISTEMA	PRESIONE Y SUELTE
6E(predeterminado)	10, 10
E1 10, 13
E2 11, 11
E3 11, 12
E4 11, 13
E5 12, 12
E6 12, 13
E7 13, 13

Figura 29

Comunicaciones en serie

NOTA: Consulte a un distribuidor de sistemas de automatización respecto de software o controladores disponibles para los dispositivos externos.

Notas:

[PR] = Identificación del producto (CM2C40 = 02)

[AD] = Dirección (consulte la descripción y la tabla de direcciones)

[CH] = Código de verificación

[ST] = Estado (consulte la tabla de estado)

Conexiones que deben hacerse al conector de 9 pines:

RS-485 REF Pin 7

RS-485 + Pin 8

RS-485 - Pin 9

Parámetros de comunicación según se especifica en la norma ANSI TIA/EIA-485-A:

Velocidad en baudios:	9600
Longitud del dato:	8 bits
Paridad: Ninguna
Bit de detención:	1
Control de flujo: Ninguno

Descripción de dirección:

Es posible utilizar varios dispositivos Chief en una misma red si se asigna a cada uno de ellos una dirección distinta.

NOTA: Todas las unidades se despachan con la dirección predeterminada en 00.

NOTA: Los mensajes emitidos controlarán todos los dispositivos de la misma red.

CADENA DE COMANDOS DE CONTROL DE SERIE

Inicio del mensaje (HEX)	Identificador de producto (HEX)	Dirección (HEX)	Comando (HEX)	Datos del mensaje (HEX)	Código de comprobación (HEX)	Final del mensaje (HEX)
>	XX	XX	XX	XX	XX	[Retorno de carro]

- Identificador de producto para el CM2C40: 02

- Dirección controlada mediante los ajustes de los interruptores DIP

- Comandos básicos disponibles para el CM2C40 en la configuración de fábrica:

- 03: Cancelar movimiento = >0500037D[Retorno de carro]

• 10: Extender hasta final de recorrido = >0500107B0D[Retorno de carro]

- 12: Replegar hasta final de recorrido= >0500127D0D[Retorno de carro]

- Datos del mensaje = Son necesarios los datos de los comandos disponibles:

• 03: Ninguno

• 10: Ninguno

• 12: Ninguno

- Código de comprobación calculado.

Si desea más información, consulte el documento sobre programación avanzada y la calculadora del sitio web.

Figura 30

Información sobre la placa de interfaz del CM2C40

(Consulte la Figura 30).

Cierres de contactos secos

La unidad cuenta con salidas de contactos secos para retroalimentación del sistema o para control de otros dispositivos.

Para conectar dispositivos externos:

1. Conecte el cable COMMON de su interruptor al terminal 7. (Consulte la Figura 31).
2. Conecte el cable UP de su interruptor al terminal 5.
3. Conecte el cable DOWN de su interruptor al terminal 6.

Figura 31

J1

Pin 1 Entrada de descenso/ascenso aislada (+)

Pin 2 Entrada de descenso/ascenso aislada (-)

Pin 3 Entrada de detección de voltaje aislada (+)

Pin 4 Entrada de detección de voltaje aislada (-)

Pin 5 Salida de suministro de 24 V CC (150 mA máximo)

Pin 6 Conexión a tierra

Pin 7 RS485 Ref.

Pin 8 RS485 (-)

Pin 9 RS485 (-)

J2
Pin 1 No se usa
Pin 2 No se usa
Pin 3 No se usa
Pin 4 No se usa
Pin 5 Entrada del terminal de descenso
Pin 6 Entrada del terminal de ascenso
Pin 7 Conexión a tierra
Pin 8 Entrada de error de descenso
Pin 9 Entrada de error de ascenso
Pin 10 Conexión a tierra
Pin 11 Salida del límite de extensión
Pin 12 Retorno de salida de límite de extensión
Pin 13 Salida de límite de retracción
Pin 14 Retorno de salida de límite de retracción

Otras opciones de contactos secos

Descenso y ascenso con un solo interruptor

Pines 1 y 2 del conector de 9 pines. (Consulte la Figura 30 y la Figura 32).

Figura 32

Detección de voltaje: fuente de alimentación externa

La unidad desciende y permanece en esa posición cuando se aplica voltaje de una fuente externa a través de los pines 3 y 4 del conector J1. Cuando se retira el voltaje, la unidad asciende. (Consulte la Figura 30 y la Figura 33).

Figura 33

Detección de voltaje: fuente de alimentación interna de 24 V CC

La fuente de alimentación de 24 V CC integrada a la unidad puede utilizarse para alimentar dispositivos externos mediante los pines 5 y 6 del conector J1.

NOTA: El uso de esta entrada hará que la unidad ejecute un ciclo de ASCENSO/DESCENSO completo. Hasta que el ciclo se haya completado, ninguna otra entrada estará disponible, a excepción de las entradas de error. (Consulte la Figura 30 y la Figura 34).

Figura 34

Entrada de error de descenso

NOTA: Las unidades se despachan con contactos de error "normalmente abiertos". Para configurar la unidad para que responda a contactos de error "normalmente cerrados", comuníquese con un representante de soporte técnico de Chief al 1-800-582-6480 o visite www-chiefmfg.com.

Cuando la unidad recibe una señal de error de descenso durante una operación de descenso, se detiene de inmediato y asciende. (Consulte la Figura 30 y la Figura 35).

Figura 35

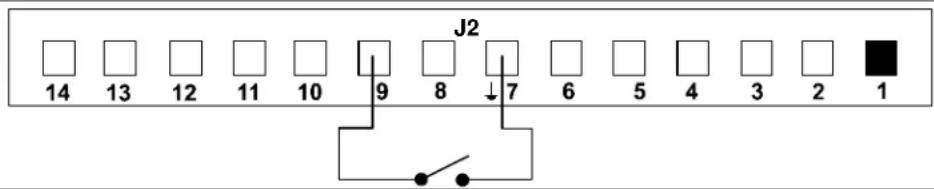

Entrada de error de ascenso

NOTA: Las unidades se despachan con contactos de error "normalmente abiertos". Para configurar la unidad para que responda a contactos de error "normalmente cerrados", comuníquese con un representante de soporte técnico de Chief al 1-800-582-6480 o visite www.chiefmfg.com.

Cuando la unidad recibe una señal de error de ascenso durante una operación de ascenso, se detiene de inmediato y desciende. (Consulte la Figura 30 y la Figura 36).

Figura 36

Opción de límite de extensión

El conjunto de contactos secos internos se cierra cuando la unidad alcanza el límite de extensión.

Régimen de trabajo del contacto: 30 V CA o CC 1 A máximo

(Consulte la Figura 30 y la Figura 37).

Opción de límite de retracción

El conjunto de contactos secos internos se cierra cuando la unidad alcanza el límite de retracción.

Régimen de trabajo del contacto: 30 V CA o CC 1 A máximo

(Consulte la Figura 30 y la Figura 38).

NOTA: Pueden utilizarse varias funciones de control al mismo tiempo a excepción de la función Detección de voltaje.

Ejemplo: Control IR o serie junto con un botón de acción momentánea para servicio y un interruptor de pared discreto de ascenso/descenso para operar la unidad.

IMPORTANTE: Cuando utilice varias funciones de control, asegúrese de que TODOS los contactos sean momentáneos y "normalmente ABIERTOS".

Asignación de conectores e interruptores

La unidad se despacha con todos los interruptores DIP en la posición de apagado (OFF).

SW1
Interruptor 1 IR
Interruptor 2 IR
Interruptor 3 IR
Interruptor 4 No se usa
Interruptor 5 No se usa
Interruptor 6 Dirección 485
Interruptor 7 Dirección 485
Interruptor 8 Dirección 485

Lógica de selección del código del sistema IR
Configuración de interruptores (interruptores 1 a 3)
Selección 2	Selección 1	Selección 0 Código	del sistema IR
Apagado Apagado	Apagado	6E
Apagado	Apagado	Encendido E1
Apagado	Encendido	Apagado E2
Apagado	Encendido	Encendido E3
Encendido	Apagado	Apagado E4
Encendido	Apagado	Encendido E5
Encendido	Encendido	Apagado	E6
Encendido	Encendido	Encendido E7
Lógica de selección de dirección de la red RS485
Configuración de interruptores (interruptores 6 a 8)
Selección 2	Selección 1	Selección 0	Dirección de la red RS485
Apagado	Apagado	Apagado 00
Apagado	Apagado	Encendido 01
Apagado	Encendido	Apagado 02
Apagado	Encendido	Encendido 03
Encendido	Apagado	Apagado 04
Encendido	Apagado	Encendido 05
Encendido	Encendido	Apagado	06
Encendido	Encendido	Encendido 07

Solución de problemas

SÍNTOMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El elevador no responde.	• El soporte no recibe energía eléctrica.• Se está utilizando la función de detección de voltaje.• El motor se ha sobrecalentado.	Verifique que el soporte esté enchufado. Operación normal.Consulte la sección "Detección de voltaje bajo".Deje que el motor se enfríe durante 10 a 15 minutos.
