Tipo de producto	Calentador, ventilador y luminaria montados en el techo
Uso recomendado	Baños residenciales, áreas de bañera/ducha
Ubicación de instalación	Solo en techo; no para montaje en pared o piso
Inclinación del techo	Hasta 12/12 de inclinación
Distancia mínima	Al menos 6 pulgadas del piso o pared adyacente; 3 pies (0.9 m) de materiales combustibles (frente, lados, parte trasera)
Clasificación eléctrica	120 VCA, 60 Hz, requiere circuito dedicado de 20 A, cable 12 AWG
Cable de alimentación	Cableado directo; no se suministra con enchufe
Tipo de elemento calefactor	Lubricado permanentemente, no requiere engrase
Tipo de bombilla	Forma A19, base E26 LED, máximo 14 vatios
Lente de luz	Lente extraíble a presión para reemplazo de bombilla
Ventilación	Escape con conducto al exterior; compuerta incluida
Tipo de control	Interruptor de pared o temporizador separado (no incluido)
Dimensiones (carcasa)	Se adapta a centros de vigueta estándar de 16 o 24 pulgadas
Peso	Aproximadamente 8 libras (3.6 kg)
Nivel de sonido	Funcionamiento silencioso (no especificado)
Certificaciones de seguridad	Listado UL (implicado por cumplimiento de código)
Garantía	Consulte el sitio web o llame al 800-558-1711 (Broan) / 888-336-6151 (NuTone)
Mantenimiento	Limpieza mensual: aspire las aberturas de la rejilla con un cepillo suave; no sumerja en agua
Componentes incluidos	Carcasa, conjunto del ventilador, conjunto del calentador, rejilla, reflector de luz, lente, soportes de montaje, conector de compuerta/conducto, ferretería

Preguntas frecuentes - 765H80LB BROAN

¿Cuál es la distancia mínima del calentador a los materiales combustibles?

Mantenga los materiales combustibles como muebles, cortinas, ropa de cama y papeles al menos a 3 pies (0.9 m) del frente del calentador y alejados de los lados y la parte trasera.

¿Se puede instalar este calentador en una pared?

No. Este producto está diseñado solo para instalación en techo. No lo monte en una pared ni dentro de un recinto de bañera/ducha.

¿Qué tipo de bombilla requiere este artefacto?

Requiere una bombilla LED de forma A19, base E26 clasificada hasta 14 vatios como máximo.

¿Cómo reemplazo la bombilla?

Primero, apague la alimentación en el panel de servicio. Presione suavemente los lados de la lente y jálela hacia abajo. Instale una bombilla LED nueva (A19, E26, máx. 14 W), luego encaje la lente en su lugar enganchando una lengüeta en la muesca y presionando la otra lengüeta hasta que haga clic.

¿Qué requisitos eléctricos se necesitan para la instalación?

El calentador requiere un circuito dedicado de 20 amperios con cable 12 AWG. No lo conecte a un atenuador o control de velocidad.

¿Puedo usar este calentador con un atenuador?

No. No conecte el calentador a un atenuador o control de velocidad. Debe controlarse con un interruptor estándar de encendido/apagado.

¿Con qué frecuencia debo limpiar el calentador?

Limpie el calentador una vez al mes. Apague la alimentación, asegúrese de que el elemento calefactor esté frío, luego aspire suavemente las aberturas de la rejilla con un accesorio de cepillo suave o limpie con un paño suave.

¿Qué debo hacer si la luz se apaga o parpadea?

Esto puede indicar un vatiaje o tipo de bombilla incorrecto. Asegúrese de usar una bombilla LED de base E26, forma A19 clasificada a 14 vatios o menos.

¿El calentador requiere lubricación?

No. El calentador está lubricado permanentemente y nunca necesita engrase ni desmontaje para lubricación.

¿Cuál es la garantía de este producto?

Para información de garantía, piezas de servicio o soporte técnico, visite Broan.com o llame al 800-558-1711 (Broan) o 888-336-6151 (NuTone).

MANUAL DE USUARIO 765H80LB BROAN

Si desea consultar la declaración de garantía, repuestos de servicio, apoyo técnico o para registrar su producto, visite nuestro sitio web o llame: Broan.com 800-558-1711 o NuTone.com 888-336-6151.

LEA Y CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES IMPORTANTES

LEA TODAS LAS INSTRUCCIONES ANTES DE INSTALAR O USAR ESTE CALENTADOR.

Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, observe las siguientes precauciones:
1. Use la unidad solo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante a la dirección o al número telefónico que se incluye en la garantía.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro eléctrico en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que la electricidad se reanude accidentalmente. Cuando no sea posible bloquear los medios de desconexión del servicio, fije firmemente una señal de advertencia (como una etiqueta) en un lugar visible del panel de servicio.
3. El trabajo de instalación y el cableado eléctrico deben estar a cargo de personal capacitado, de acuerdo con todos los códigos y normas correspondientes, que incluyen los códigos y las normas de construcción específicos sobre protección contra incendios.
4. Al cortar o perforar a través de la pared o del cielo raso, tenga cuidado de no dañar el cableado eléctrico ni otros servicios ocultos.
5. Este calentador se calienta cuando se usa. Para evitar quemaduras, no deje que la piel desnuda toque las superficies calientes. Mantenga materiales combustibles como muebles, almohadas, ropa de cama, papeles, ropa, etc., así como las cortinas, por lo menos a 3 pies (0.9 m) de la parte delantera del calentador.
6. Es necesario tener extremo cuidado cuando se use un calentador cerca de niños o personas invalidas, y siempre que el calentador se deje funcionando y sin atención.
7. No haga funcionar ningún calentador después de que presente una falla. Desconecte la energía eléctrica en el panel de servicio y pida que un electricista acreditado inspeccione el calentador antes de volverlo a usar.
8. No lo use en exteriores.
9. Para desconectar el calentador, mueva los controles a la posición de apagado y desconecte la energía eléctrica al circuito del calentador en el panel de desconexión principal (o active el interruptor de desconexión interna, si existe).
10. No inserte ni permita que objetos extraños entren en la abertura de ventilación o de escape, pues esto puede ocasionar una descarga eléctrica, un incendio o daños al calentador.
11. Para prevenir un posible incendio, no bloquee la entrada o salida del aire de ninguna manera.
12. El calentador tiene piezas calientes y que pueden generar arcos eléctricos o chispas en el interior. No lo use en áreas donde se use o almacene gasolina, pintura o vapores o líquidos flamables.
13. Use este calentador solamente como se describe en este manual. Cualquier otro uso no recomendado por el fabricante puede ocasionar un incendio, una descarga eléctrica o lesiones a personas.
14. Este producto debe estar conectado a tierra.
15. No instale el calentador en una tina ni en una ducha.
16. Este producto está diseñado solamente para instalarse en el cielo raso. Este producto está diseñado para instalarse en cielos rasos con pendientes de hasta 12/12. El sistema de conductos debe apuntar hacia arriba. NO MONTE ESTE PRODUCTO EN LA PARED.
17. Instale el calentador por lo menos a 6 pulgadas (15 cm) del piso o de cualquier pared adyacente.
18. No conecte el calentador a un interruptor con atenuador ni a un control de velocidad.
19. Proporcione un circuito por separado de 20 A. Utilice un cable eléctrico calibre 12 de un tipo conforme al código.
20. Para una eficiencia óptima, instale el calentador de manera que el calor se dirija hacia el área de la bañera o de la ducha. Evite dirigirlo hacia paredes o ventanas.

GUARDE ESTAS INSTRUCCIONES

PREPARACIÓN

1. Asegúrese de que el conjunto del calentador esté desconectado del receptáculo ROJO.

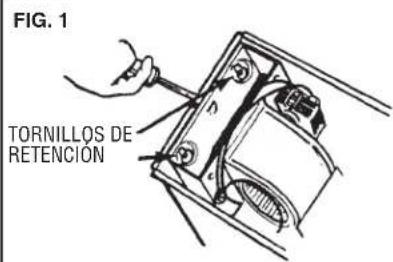

2. Afloje los dos tornillos retenedores por el interior de la abertura de descarga del calentador. Coloque la punta de un destornillador entre la pared exterior de la abertura de la descarga y la cubierta del ventilador. Haga palanca hacia afuera con suavidad hasta que la descarga de la extracción se deslice del reborde de apoyo sobre la cubierta exterior. (FIG. 1)

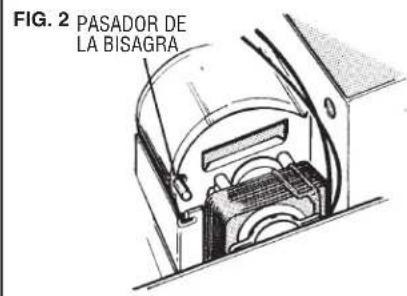

3. Desenganche los pasadores de la bisagra y levante el conjunto del calentador de la cubierta. (FIG. 2)
4. Desconecte el conjunto del ventilador del receptáculo NEGRO. Retire la bolsa de plástico y déjela a un lado.

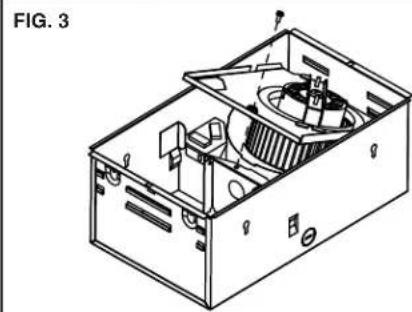

5. Retire el tornillo de montaje y levante con cuidado el conjunto del ventilador de la cubierta. (FIG. 3)
6. Consulte el diagrama de cableado de la página siguiente. Retire los agujeros ciegos correspondientes insertando la punta del destornillador en las ranuras y doblando hacia atrás y hacia adelante hasta romper las lengüetas. (FIG. 4)
7. Inserte los soportes de montaje ajustables en los canales del soporte de la cubierta. (FIG. 5)

PRECAUCIÓN: RETIRE EL ANILLO DE ENVÍO DE LA ENTRADA DEL CALENTADOR ANTES DE HACER FUNCIONAR EL CALENTADOR.

ADVERTENCIA: Para reducir el riesgo de incendio, no almacene ni use gasolina u otros vapores y líquidos flamables en las cercanías del calentador.

PRECAUCIÓN: Alta temperatura, riesgo de incendio, mantenga los cables eléctricos, cortinas, muebles y otros combustibles por lo menos a 3 pies (0.9 m) del frente del calentador y lejos de los lados y la parte posterior.

1. Para obtener los mejores resultados, elija un sitio que permita descargar el ventilador hacia el aire libre y donde se requiera el tramo de conductos más corto posible y el menor número de codos.

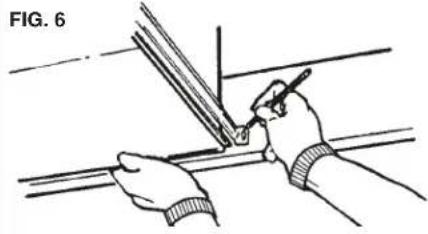

2. Coloque la unidad entre las vigas y extienda los soportes de montaje. Coloque los soportes de manera que el borde inferior de la cubierta quede al ras del cielo raso acabado. Marque la parte superior de la ranura tipo bocallave en los cuatro soportes de montaje. (FIG. 6)
3. Quite temporalmente la unidad y clave parcialmente los clavos en las vigas en los cuatro lugares marcados. (FIG. 7)
4. Cuelgue la unidad en los clavos. Mediante las guías de medición estampadas, compruebe si la unidad quedará al ras con el cielo raso acabado. Clave los clavos de manera que queden bien ajustados. Para centros de vigas anchas: Se puede usar un tornillo autorroscante #8 x 3/8 para unir entre sí los soportes extendidos y crear un montaje rígido. Para lograr un montaje silencioso, doble los canales del soporte ajustadamente alrededor de los soportes de montaje. (FIG. 8)

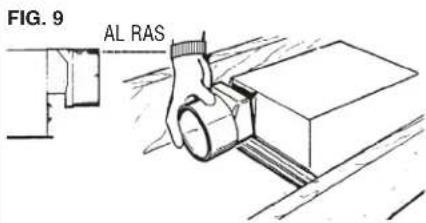

5. Conecte a presión el conector del regulador de tiro/conducto en la cubierta. Asegúrese de que las lengüetas del conector queden fijas en las ranuras de la cubierta. (La parte superior del conector del regulador de tiro/conducto quedará al ras con la parte superior de la cubierta.) (FIG. 9)
   NOTA: Asegúrese de que la tapa del regulador de tiro esté colocada dentro del conector del conducto. Si no lo está: ①Comprima la parte superior e inferior del conector ②para volver a colocar la tapa en su lugar. (FIG. 10)
   El trabajo de instalación y el cableado eléctrico deben estar a cargo de personal capacitado, de acuerdo con todos los códigos y normas correspondientes, que incluyen los códigos y las normas de construcción específicos sobre protección contra incendios.

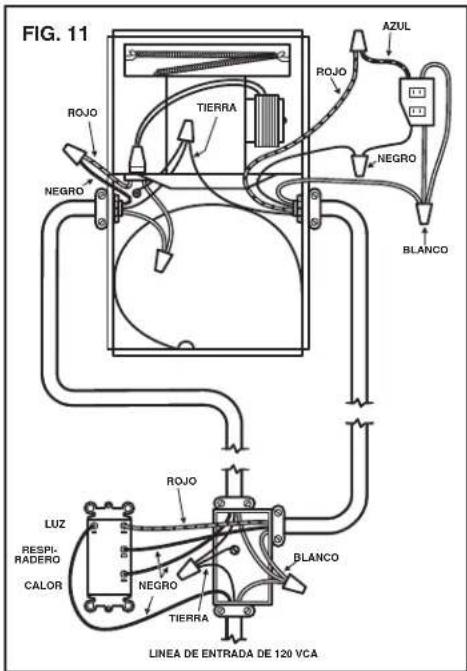

6. Cablee la unidad de acuerdo con la Figura 11.
7. Regrese a su lugar el conjunto del calentador que quitó en el PASO 3 y conéctelo en el receptáculo ROJO. Encamine los cables alejándolos de la entrada del ventilador.
8. Regrese a su lugar el conjunto del ventilador que quitó en el PASO 5 y conéctelo en el receptáculo NEGRO.

Si el interruptor no está conectado apropiadamente y hay que cambiar los cables:

1. Cada entrada para cable tiene una ranura de desenganche.
2. Meta un destornillador o clavo pequeño en la ranura de desenganche al tiempo que saca el cable poco a poco.
3. NO jale ningún cable para sacarlo del interruptor, sin utilizar la ranura de desenganche, porque podría dañar el interruptor.

Página 6

INSTALACIÓN (CONTINUACIÓN)

PRECAUCIÓN: Para evitar la posibilidad de sobrecalentamiento y/o incendio, la rejilla se debe instalar tal como se muestra en la FIG. 12. La tuerca de caperuza debe fijarse a la varilla roscada a través del orificio correspondiente en el reflector de luz.

1. Deslice el reflector de luz en la abertura de la rejilla y conéctelo en el receptáculo BLANCO. Use la tuerca de caperuza de la bolsa de plástico para fijar el conjunto del reflector de rejilla a la varilla roscada en la cubierta. Apriete con firmeza con pinzas o llave de tuercas. Instale una bombilla LED con base E26 de forma A19 de 14 watts (como máximo). (FIG.12)

NOTA: Una luz apagada o parpadeante puede indicar un tipo o potencia de bombilla inadecuada.

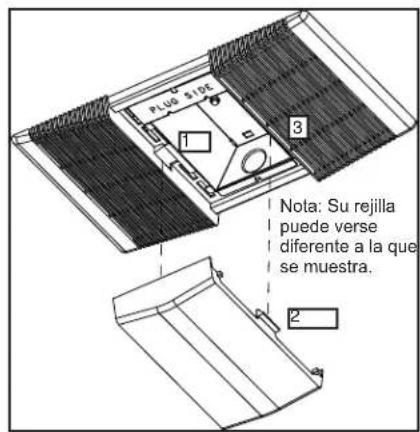

1. Instale la lente de la lámpara 1) enganchando una de sus lengüetas en la ranura del conjunto de la rejilla/ reflector; 2) aplicando una ligera presión en la otra lengüeta con las puntas de los dedos y 3) fijando a presión en su lugar. (FIG. 13)

FUNCIONAMIENTO

Antes de usar el calentador, asegúrese de que el calentador se haya instalado adecuadamente de acuerdo con los pasos de instalación que comienzan en la sección "PREPARACIÓN" en la página 5.

NOTA: Una luz apagada o parpadeante puede indicar un tipo o potencia de bombilla inadecuada.

MANTENIMIENTO

El usuario puede realizar las siguientes tareas de mantenimiento y limpieza. Todos los demás servicios los debe realizar un técnico autorizado. Si tiene preguntas, consulte a nuestro departamento de servicio al cliente llamando al: 800-558-1711.

PARA CAMBIAR LA BOMBILLA

Quite la lente presionando ligeramente los lados y jale hacia abajo. Utilice únicamente bombillas LED con base E26 de forma A19 y con capacidad de hasta 14 watts.

NOTA: Una luz apagada o parpadeante puede indicar un tipo o potencia de bombilla inadecuada.

LUBRICACIÓN

El calentador está permanentemente lubricado y nunca necesitará ponerle aceite ni desarmarlo.

LIMPIEZA

Limpie el calentador una vez al mes tal como sigue:

1. Apague la energía eléctrica en el panel de servicio.
2. Asegúrese de que el elemento de calefacción esté frío.
3. Use un aditamento con un cepillo suave para aspirar suavemente las aberturas de la rejilla o limpie la rejilla con un paño suave.
4. Restaure la energía eléctrica.

PRECAUCIÓN: NUNCA SUMERJA EN AGUA LAS PIEZAS METÁLICAS NI LAS ELÉCTRICAS.
