Tipo de Producto	Aire Acondicionado de Pared
Modelo	A3UQ34GFAB
Marca	LG
Alimentación Eléctrica	220-240 V ~ 50/60 Hz
Corriente Nominal (Enfriamiento)	0.2 A (típico para modelos similares)
Refrigerante	R32 (según unidades típicas de LG)
Capacidad de Enfriamiento	Aprox. 2.5 kW (estimación basada en la serie del modelo)
Capacidad de Calefacción	Aprox. 3.0 kW (si es modelo con bomba de calor)
Modos de Operación	Enfriamiento, Calefacción, Deshumidificación, Ventilador, Cambio Automático
Velocidades del Ventilador	Alta, Media-Alta, Media, Media-Baja, Baja, Viento Natural
Dirección del Flujo de Aire	Vertical (oscilación automática) y Horizontal (manual)
Modo Jet	Sí (enfriamiento o calefacción durante 30 minutos)
Temporizador	Temporizador de Encendido/Apagado, Temporizador de Sueño (hasta 7 horas)
Funciones Especiales	Sueño Confort, Ahorro de Energía, Control de Energía, Cuidado de Iones, Auto Limpieza, Diagnóstico Inteligente
Control Remoto	Inalámbrico con pantalla LCD
Filtro de Aire	Lavable, limpiar cada 2 semanas
Dimensiones (Unidad Interior)	Aprox. 837 x 305 x 190 mm (An x Al x Pr) (unidad de pared típica de LG)
Peso (Unidad Interior)	Aprox. 9.5 kg (estimación)
Instalación	Se requiere instalación profesional
Certificaciones de Seguridad	Cumple con las normas de seguridad europeas

Preguntas frecuentes - A3UQ34GFAB LG

¿Cómo limpio el filtro de aire?

Apague la alimentación y desenchufe. Abra la cubierta frontal, retire el filtro, límpielo con aspiradora o agua tibia y detergente neutro, séquelo a la sombra y luego vuelva a instalarlo. Limpiar cada 2 semanas.

¿Cómo configuro el temporizador?

Presione el botón TIMER repetidamente para seleccionar el temporizador de encendido o apagado. Use los botones + o - para ajustar horas y minutos. Presione SET/CANCEL para confirmar.

¿Qué hace el Modo Jet?

El Modo Jet enfría o calienta la habitación rápidamente. En enfriamiento, funciona a 18 °C durante 30 minutos; en calefacción, a 30 °C durante 30 minutos.

¿Puedo usar el aire acondicionado sin el control remoto?

Sí, presione el botón ON/OFF en la unidad interior para iniciar. La temperatura predeterminada es 22-24 °C y la velocidad del ventilador es alta.

¿Cómo funciona la función de Ahorro de Energía?

Minimiza el consumo de energía elevando la temperatura establecida a 22 °C si está por debajo. Actívelo presionando el botón ENERGY SAVING en modo enfriamiento.

¿Qué es el Diagnóstico Inteligente?

El Diagnóstico Inteligente le permite verificar la información de mantenimiento a través de la aplicación LG. Mantenga presionado ROOM TEMP en el control remoto durante 5 segundos, luego acerque su teléfono a la unidad interior para recibir pitidos.

¿Cómo ajusto la dirección del flujo de aire?

Presione el botón SWING en el control remoto para ajustar la louver vertical automáticamente o ajuste manualmente la aleta horizontal. Algunos modelos admiten ambas direcciones.

¿Qué debo hacer si el control remoto deja de funcionar?

Primero, reemplace las baterías (AAA). Si aún no funciona, use el botón ON/OFF de la unidad interior como medida temporal.

¿Con qué frecuencia debo realizar el mantenimiento de la unidad exterior?

Se recomienda una limpieza profesional de los serpentines del intercambiador de calor y del ventilador una vez al año. Verifique que no haya escombros y asegure un flujo de aire adecuado.

¿Es el aire acondicionado adecuado para uso durante todo el año?

Sí, puede enfriar en verano y calentar en invierno (modelos con bomba de calor). Use el modo de deshumidificación durante las temporadas de lluvia.

MANUAL DE USUARIO A3UQ34GFAB LG

Lea con detenimiento este manual del propietario antes de hacer funcionar el electrodoméstico y téngalo a mano para poder consultarlo en cualquier momento.

Este manual es la versión simplificada del manual original. Puede obtener el manual original en www.lg.com.

TIPO: MONTADO EN LA PARED

ÍNDICE

Este manual se ha elaborado para un grupo de aparatos y puede contener imágenes o texto diferentes a los del modelo que ha adquirido.

Este manual está sujeto a revisión por parte del fabricante.

INSTRUCCIONES DE SEGURIDAD 3

INSTRUCCIONES DE SEGURIDAD IMPORTANTES .... 4

FUNCIONAMIENTO 9

Notas sobre el funcionamiento 9

Componentes y funciones ...... 9

Mando a distancia inalámbrico 10

Reiniciar el aire acondicionado automáticamente 15

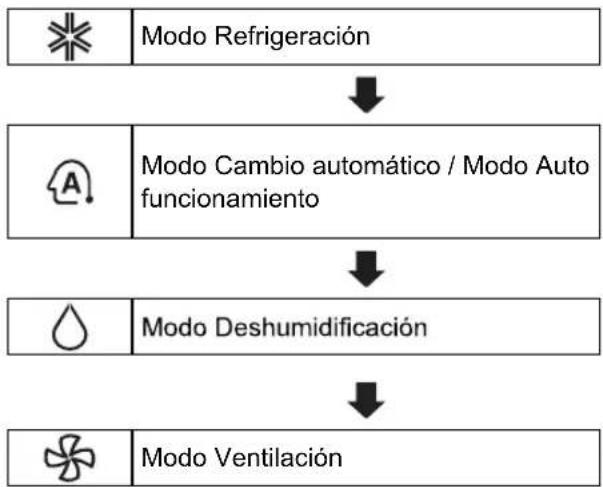

Uso de la función Modo ....15

Funcionamiento de la función Jet mode....16

Funcionamiento de la función de Velocidad del ventilador .... 17

Funcionamiento de la función de Dirección de flujo de aire ...... 17

Ajuste del temporizador de encendido/apagado 18

Funcionamiento de la función Apagado automático (Sleep) (Opcional) 19

Uso de la función de Temporizador simple (Opcional) 19

Funcionamiento de la función de Muestra de consumo de energía(Opcional) 20

Funcionamiento de la función de Apagado de la luz(Opcional) ...... 20

Funcionamiento de la función Aire confortable.... 21

Uso de la función Ahorro de energía (opcional)......21

Funcionamiento de la función de Control de energía(Opcional) ...... 21

Funcionamiento de funciones especiales.... 22

Purificación de aire / Purificación de plasma(Opcional) 23

MANTENIMIENTO 24

Limpieza del filtro de aire ....

INSTRUCCIONES DE SEGURIDAD

Las siguientes instrucciones de seguridad tienen por objetivo evitar riesgos imprevistos o daños derivados de un funcionamiento poco seguro o incorrecto del aparato.

Las instrucciones se dividen en "ADVERTENCIAS" y "PRECAUCIONES", como se describe a continuación.

Este símbolo se muestra para indicar cuestiones y acciones que pueden suponer un riesgo. Lea con atención la parte señalada con este símbolo y siga las instrucciones a fin de evitar riesgos.

ADVERTENCIA

Indica que, de no seguirse las instrucciones, pueden producirse lesiones graves o la muerte.

PRECAUCIÓN

indica que, de no seguirse las instrucciones, pueden producirse lesiones menos graves o daños en el aparato.

ADVERTENCIA

Para reducir el riesgo de explosión, incendio, muerte, descarga eléctrica, lesiones o quemaduras a personas al utilizar este producto, siga instrucciones básicas de seguridad, entre las que se encuentran las siguientes:

Niños

Este electrodoméstico no está previsto para ser utilizado por personas (niños incluidos) con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia o conocimientos, a menos que una persona responsable de su seguridad las supervise o les facilite instrucciones relativas al uso del electrodoméstico. Se debe supervisar a los niños para asegurarse de que no jueguen con el electrodoméstico.

Para uso en Europa:

Este electrodoméstico solo puede ser utilizado por niños a partir de 8 años de edad y personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia o conocimientos si están sometidos a supervisión o si reciben instrucciones sobre el uso del electrodoméstico de forma segura y entienden los peligros que entraña. Los niños no deben jugar con el electrodoméstico. Los niños no pueden llevar a cabo operaciones de limpieza ni de mantenimiento sin supervisión.

ADVERTENCIA

Para reducir el riesgo de explosión, incendio, muerte, descarga eléctrica, lesiones o quemaduras a personas al utilizar este producto, siga instrucciones básicas de seguridad, entre las que se encuentran las siguientes:

Instalación

• No instale el aparato de aire acondicionado sobre una superficie inestable o en un lugar en el que exista el peligro de que se caiga.
• Póngase en contacto con un servicio técnico autorizado para la instalación o cambio de ubicación del aparato de aire acondicionado
• Instale correctamente el panel y la tapa de la caja de control.

- No instale el aire acondicionado en un lugar donde se almacenen líquidos inflamables o gases como gasolina, propano, disolventes, etc.

- Asegúrese de que el tubo y el cable de alimentación que conecta a la unidad interior y exterior no estén demasiado tirantes cuando instale el aire acondicionado.

- Utilice un disyuntor y un fusible estándar que cumplan con la clasificación del aparato de aire acondicionado T 3,15 A / 250 V.

- No introduzca aire o gas en el sistema sin el refrigerante específico.

Utilice gasgao inflamable (nitrógeno) para inspeccionar las fuga aire; si utiliza aire comprimido o gas inflamable podría producirse un incendio o una explosión.

- Las conexiones de cables entre unidades deben estar ajustadas firmemente, y el cable debe estar bien colocado para que no haya ninguna fuerza que tire del cable desde los terminales de conexión. Las conexiones inapropiadas o sueltas pueden provocar la generación de calor o incendios.

- Instale una toma eléctrica y un disyuntor dedicados antes de utilizar el aparato de aire acondicionado.

- No conecte la toma de tierra a un tubo de gas, pararrayos, o a una toma de tierra de teléfono.

Funcionamiento

• Asegúrese de utilizar sólo las piezas descritas en la lista de piezas. Nunca intente modificar el equipo.
• Evite que los niños golpeen o se suban a la unidad exterior.
• Deshágase de las pilas en un lugar que no exista peligro de incendio.
• Use sólo el refrigerante especificado en la etiqueta del aire acondicionado.
• Corte la red si hay algún ruido, olor, o humo que venga del aire acondicionado.

No deje cestadelias inflamables, como gasolina, benceno o disolve aparato de aire acondicionado.

- Póngase en contacto con un servicio técnico autorizado si el aparato de aire acondicionado ha quedado sumergido en agua a causa de unas inundaciones.

- No use el aire acondicionado durante un periodo de tiempo prolongado en un lugar pequeño sin la ventilación adecuada.

- Cuando haya una fuga de gas (como el Freón, propano, LP, etc.) ventile suficientemente antes de usar el aire acondicionado otra vez.

- Para limpiar el interior, contacte con un distribuidor o centro de servicio autorizado. El uso de detergentes agresivos puede causar corrosión o daños en la unidad.

- Asegúrese de ventilar la estancia correctamente cuando se utilicen este aparato de aire acondicionado y un aparato calefactor al mismo tiempo.

No bloquee la entrada o la salida del flujo de aire.

- No introduzca las manos ni otros objetos por la entrada o la salida de aire mientras el aire acondicionado esté en marcha.

- Asegúrese de que el cable de alimentación no esté sucio, suelto, ni roto.

- Nunca toque, utilice, o repare el aire acondicionado con las manos húmedas.

- No coloque ningún objeto sobre el cable de alimentación.

- No coloque un calefactor ni ningún otro aparato de calefacción cerca del cable de alimentación.

- No modifique ni alargue el cable de alimentación. El cable de alimentación deberá ser sustituido si está pelado o deteriorado, ya que podría causar un incendio o descargas eléctricas.

- Corte la red inmediatamente en caso de apagón o tormenta.

- Compruebe que no se puede desconectar o dañar el cable de alimentación durante el funcionamiento

- No toque la tubería de refrigerante o la tubería de agua o ninguna de las partes internas con la unidad en funcionamiento o inmediatamente después del funcionamiento.

Mantenimiento

• No limpie el aparato rociando agua directamente sobre el producto.
• Antes de limpiar o realizar labores de mantenimiento, desconecte el aparato de la red y espere hasta que el ventilador se pare.

Seguridad técnica

• Las instalaciones o reparaciones realizadas por personas no cualificadas pueden dar lugar a peligros para usted y otras personas.
• La información de este manual está dirigida a personal técnico cualificado, familiarizado con los procedimientos de seguridad y equipado con las herramientas e instrumentos de prueba adecuados.
• Lea detenidamente y cumpla con todas las instrucciones de este manual. De lo contrario, el aparato podría no funcionar correctamente, o producirse lesiones graves o mortales y daños materiales.
• El aparato deberá ser instalado de acuerdo con las normas nacionales de cableado.
• Cuando el cable de alimentación deba ser sustituido, los trabajos de sustitución se llevarán a cabo únicamente por personal autorizado utilizando únicamente piezas de repuesto originales.
• El aparato debe estar debidamente conectado a tierra para minimizar el riesgo de una descarga eléctrica.
• No corte ni quite la clavija de toma de tierra del enchufe de alimentación.
• Unir el terminal del adaptador a tierra al tornillo de la tapa del receptáculo de pared no aísla al aparato a menos que el tornillo de la tapa sea de metal, no esté aislado, y que el receptáculo de pared esté conectado a tierra por medio de cableado doméstico.
• Si tiene alguna duda sobre si el aire acondicionado está debidamente conectado a tierra, haga que un electricista cualificado revise el receptáculo de pared y el circuito.
• El refrigerante y el gas aislante usado en el aparato requieren de procedimientos especiales de eliminación. Consulte a un agente de servicio o una persona similarmente cualificada antes de eliminarlos.
• Si el cable de alimentación resulta dañado, debe ser sustituido por el fabricante, sus técnicos de mantenimiento o una persona con cualificación similar, para evitar peligros.
• Su aparato debe instalarse de acuerdo con las regulaciones nacionales para instalaciones eléctricas.

PRECAUCIÓN

Para reducir el riesgo de lesiones leves a personas, funcionamiento erróneo, o daños al producto o a la propiedad cuando use este producto, siga las siguientes instrucciones básicas de seguridad:

Instalación

• No instale el aire acondicionado en un área que esté directamente expuesta al viento del mar (sal).
  Instabel tubo de desagüe adecuadamente para un desagüe fluido condensación de agua.
• Tenga cuidado al desembalar o instalar el aparato de aire acondicionado.
• No toque una fuga de refrigerante durante la instalación o reparación.
• El transporte del equipo deberá ser realizado al menos por dos personas o en una carretilla elevadora.
• Instale la unidad exterior de manera que esté protegida de la luz solar directa. No coloque la unidad interior en un lugar en el que esté expuesta directamente a la luz solar a través de ventanas.
• Deshágase de los materiales de empaquetado como tornillos, clavos o pilas usando un envase adecuado después de la instalación o reparación.
• Instale el aire acondicionado en un lugar donde el ruido de la unidad exterior o los gases de escape no molesten a los vecinos. En caso contrario, podría provocar un conflicto con los vecinos.

Funcionamiento

• Quite las pilas si el mando a distancia no va a ser usado durante un periodo de tiempo prolongado.
• Asegúrese de que el filtro esté instalado antes de utilizar el aire acondicionado.
• Asegúrese de comprobar si hay una fuga de refrigerante después de instalar o reparar el aire acondicionado.
• No coloque ningún objeto sobre el aire acondicionado.
• Nunca mezcle diferentes tipos de pilas, o pilas viejas y nuevas para el mando a distancia.
• No utilice el aire acondicionado por periodos prolongados cuando la humedad sea alta o cuando se haya dejado una puerta o ventana abierta.

Deje pilausirsel mando a distancia si hay una fuga de fluido en l ropa o piel han sido expuestos a una fuga de fluido de una pila, lávese con agua limpia.

- No exponga directamente a las personas, animales o plantas al aire frío o caliente del aire acondicionado durante periodos prolongados de tiempo.

- Si ingiere líquido de una pila con una fuga, lave el interior de la boca con agua abundante y acuda a un médico.

- No beba el agua expulsada por el aire acondicionado.

- No utilice el producto para fines especiales, como conservación de alimentos, obras de arte, etc. Este es un aparato de aire acondicionado doméstico, no un sistema de refrigeración de precisión. Hay riesgo de daño o pérdidas a la propiedad.

• No recargue ni desmonte las pilas.

Mantenimiento

• Nunca toque las partes metálicas del aire acondicionado cuando retire el filtro de aire.
• Utilice una banqueta resistente o una escalera para la limpieza, mantenimiento o reparación de un aparato de aire acondicionado en altura.
• No utilice productos de limpieza agresivos o disolventes sobre el aparato de aire acondicionado, ni pulverice agua. Use un trapo suave.
• El usuario debe llevar a cabo comprobaciones y limpieza de rutina para evitar un rendimiento defectuoso.
  En una situación especial, sólo personal de servicio puede llevar a cabo los trabajos de reparación.

FUNCIONAMIENTO

Especificaciones eléctricas:

• AMNQ09GSJAA, AMNQ12GSJAA 220 \~ 240 V 50/60 Hz 0,2 A
• AMNQ18GSKAA, AMNQ24GSKAA 220 \~ 240 V 50/60 Hz 0,4 A

Notas sobre el funcionamiento

Sugerencia para ahorrar energía

• No enfrié excesivamente los espacios. Puede ser nocivo para su salud y consumirá más electricidad.
• Evite el paso de la luz solar con persianas o cortinas cuando esté utilizando el aire acondicionado.
• Mantenga las puertas y ventanas bien cerradas mientras tenga en funcionamiento el aire acondicionado.
  •Ajuste la dirección del flujo de aire vertical u horizontalmente para que circule el aire en el interior
• Aumente la velocidad del ventilador para enfriar o calentar el aire interior con rapidez y en periodo corto de tiempo.
• Abra las ventanas con regularidad para ventilar, porque la calidad del aire interior puede deteriorarse si se utiliza el aire acondicionado durante muchas horas.
• Limpie el filtro del aire una vez cada 2 semanas. El polvo y las impurezas recogidas en el filtro de aire puede bloquear el flujo de aire o debilitar las funciones de refrigeración / deshumidificación.

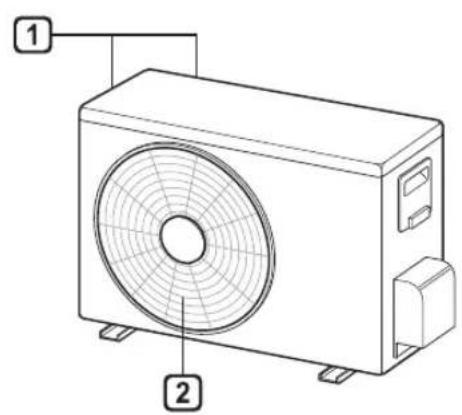

Componentes y funciones

Unidad interior Unidad exterior

1 Conductos de entrada de aire
2 Aberturas de salida de aire

NOTA

• El número de luces de funcionamiento y su ubicación puede variar, dependiendo del modelo del aire acondicionado.
• La función puede cambiar según el tipo de modelo.

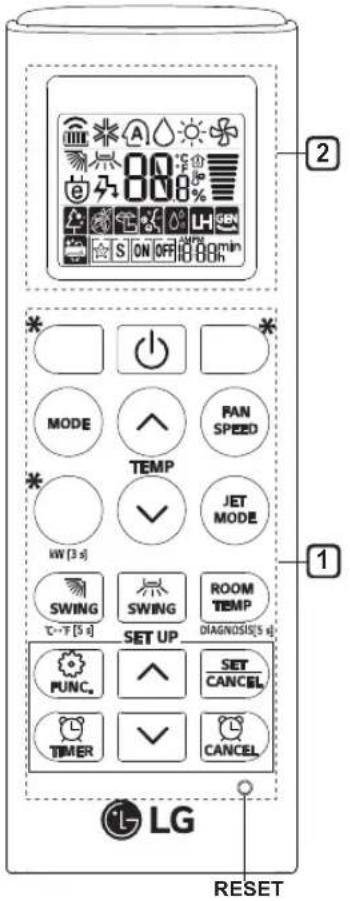

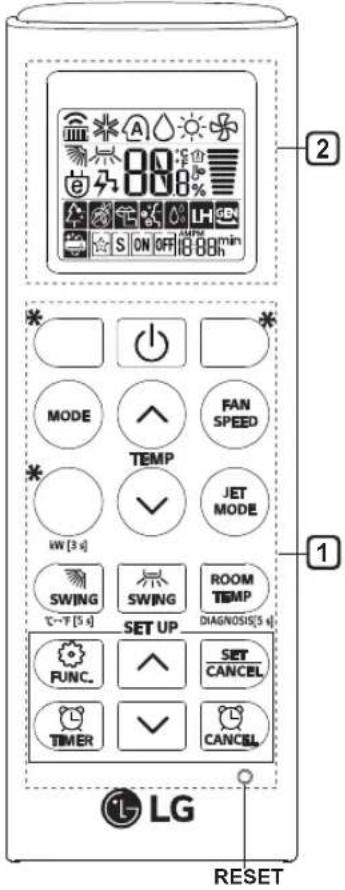

Mando a distancia inalámbrico

Colocación de las pilas

Si la pantalla del mando a distancia comienza a perder intensidad, cambie las pilas. Introduzca las pilas AAA (1,5 V) antes de utilizar el mando a distancia.

1 Retire la tapa de las pilas.

2 Introduzca las pilas nuevas asegurándosede respetar la polaridad + y - de las mismas.

Instalación del soporte del mando a distancia

Para proteger el mando a distancia, instale el soporte alejado de la luz solar directa.

1 Elija una localización segura y de fácil acceso.

2 Fije el soporte atornillando firmemente las 2 tuercas con un destornillador.

Método de uso

Dirija el mando a distancia hacia el receptor de señal de la parte inferior del aparato de aire acondicionado para hacerlo funcionar.

• El mando a distancia puede accionar otros aparatos si se dirige hacia ellos. Asegúrese de dirigir el mando a distancia hacia el receptor de señal del aparato de aire acondicionado.
• Para un funcionamiento correcto, utilice un trapo suave para limpiar el transmisor de señal y el receptor.
• Si una función no está disponible en el producto, éste no emitirá ningún pitido cuando el botón para dicha función sea pulsado en el mando a distancia, excepto si se trata de las funciones Dirección de flujo de aire(SWING), Consumo de energía(WO)

Purificación de aire(

Ajuste de la hora actual

1 Coloque las pilas.

- Comenzará a parpadear el icono inferior en la parte inferior de la pantalla.

2 Presione el botón o para seleccionar los minutos.

3 Presione el botón SET/CANCEL para finalizar.

NOTA

- El Temporizador On/Off está disponible después de configurar la hora actual.

Uso de la función de Conversión °C/°F (Opcional)

Esta función cambia la unidad entre °C y °F.

- Presione y mantenga pulsado el botón durante unos 5 segundos.

Utilización del aire acondicionado sin el mando a distancia

Puede utilizar el botón ON/OFF de la unidad de interior para utilizar el aire acondicionado cuando no esté disponible el mando a distancia.

1 Abra el panel frontal (Tipo1) o rejilla horizontal (Tipo2).
2 Presione el botón ON/OFF.

Tipo1

Tipo2

NOTA

• El motor podría romperse si el panel horizontal se abre demasiado rápido.
• La velocidad del ventilador está en modo alto.
• La función puede cambiar según el tipo de modelo.
• La temperatura no puede ser alterada cuando se utilice el botón de emergencia On/Off.
• Para los modelos de frío y calor, la temperatura está fijada de 22 °C a 24 °C.

Utilización del mando a distancia

Puede utilizar el aire acondicionado de forma más cómoda con el mando a distancia.

1 Botón	2 Pantalla de visualización	Descripción
	-	Para encender/apagar el aire acondicionado.
	88°	Para ajustar la temperatura ambiente deseada en modo de enfriamiento, calefacción o cambio automático.
MODE		Para seleccionar el modo de enfriamiento.
		Para seleccionar el modo de deshumidificación.
		Para seleccionar el modo de ventilador.
		Para seleccionar el modo de cambio automático/operación automática.
JET MODE	Po	Para cambiar la temperatura ambiente con rapidez.
FAN SPEED		Para configurar la velocidad del ventilador.
		Para ajustar la dirección del flujo de aire en sentido vertical u horizontal.

NOTA

• * Los botones pueden variar según el tipo de modelo.

1 Botón	2 Pantalla de visualización	Descripción
		Para que el aire acondicionado se encienda/apague automáticamente en el momento deseado.
SET/CANCEL	-	Para establecer/cancelar las funciones especiales y el temporizador.
	-	Para cancelar las configuraciones del temporizador.
	- Para configurar la hora.
*LIGHT OFF	-	Para configurar el brillo de la pantalla de la unidad interior.
ROOM TEMP		Para mostrar la temperatura ambiente.
°C←°F [5 s]	°C°F	Para cambiar las unidades entre °C y °F
*ENERGY SAVING		Para minimizar el consumo de energía.
*COMFORT AIR		Para ajustar el flujo de aire, direccionando la corriente.
kW [3 s] -		Para establecer si se muestra información relativa a la energía.
*ENERGY CTRL		Para activar el ahorro de energía.
*COMFORT SLEEP		Para crear un ambiente confortable para dormir.
DIAGNOSIS [5 s]	-	Para verificar de manera conveniente la información de mantenimiento del producto.

NOTA

• * los botones podrían cambiar de acuerdo con el tipo de modelo.
• Cuando se conecta a la unidad exterior Multi, pueden no ser compatibles las funciones de pantalla de energía, pantalla de control, silencio y diagnóstico inteligente.

1 Botón	2 Pantalla de visualización	Descripción
		El generador de iones utiliza millones de ellos para ayudar a mejorar la calidad del aire interior.
		Para mantener su piel hidratada mediante la generación de grupos de iones.
		Para reducir la humedad interior rápidamente.
		Para eliminar la humedad generada dentro de la unidad interior.
RESET -		Para iniciar las configuraciones del control remoto.

NOTA

• Dependiendo del modelo, algunas funciones pueden no admitirse.
  • * Los botones pueden variar según el tipo de modelo.
• Presione el botón SET/CANCEL para operar la FUNC seleccionada.

Reiniciar el aire acondicionado automáticamente

Cuando se enciende de nuevo el aire acondicionado después de un corte de suministro, esta función restablece los ajustes previos.

Desactivar auto reajustar

1 Abra el panel frontal (Tipo1) o rejilla horizontal (Tipo2).

2 Presione el botón ON/OFF y mant é ngalo pulsado durante 6 segundos, después la unidad emitirá una señal acústica dos veces y el indicador parpadeará 4 veces.

- Para reactivar la función, pulse el botónON/OFF y manténgalo pulsado durante 6 segundos. La unidad emitirá una señal acústica dos veces y el indicador parpadeará 4 veces.

Tipo1

Tipo2

NOTA

• La función puede cambiar según el tipo de modelo.
• Si mantiene pulsado el botón ON/OFF durante 3-5 segundos, en vez de 6 segundos, la unidad cambiará al modo de prueba de funcionamiento. En la prueba de funcionamiento, launidad emite una fuerte corriente de airefrío durante 18 minutos y, posteriormente, vuelve a los ajustes de fábrica.

Uso de la función Modo

Esta función le permite seleccionar el funcionamiento deseado.

Modo Refrigeración

1 Encienda el aparato.
2 Presione el botón MODE repetidamente para seleccionar el modo Refrigeración.
• ✱ se muestra en la pantalla.
3 Presione el botón 🔒 para ajustar la temperatura deseada.

Modo Deshumidificación

Este modo elimina el exceso de humedad del entorno o en temporada de lluvias, para evitar la aparición de moho. Este modo ajusta la temperatura de la habitación y la velocidad del ventilador automáticamente para mantener un nivel óptimo de humedad.

1 Encienda el aparato.

2 Presione el botón MODE repetidamente para seleccionar el modo Deshumidificación.

• se muestra en la pantalla.

NOTA

• En este modo no se puede ajustar la temperatura ambiente, ya que se ajusta automáticamente
• La temperatura ambiente no se muestra en la pantalla.

Modo Ventilación

Este modo sólo hace circular el aire interior sin cambiar la temperatura ambiente.

1 Encienda el aparato.
2 Presione el botón MODE repetidamente para seleccionar el modo Ventilación.
• se muestra en la pantalla.
3 Presione el botón FANASPEAR la velocidad del ventilador.

Auto funcionami ento (Inteligencia artificial)

Modelo Multi

En este modo, la velocidad del ventilador y la temperatura se ajustan automáticamente, según la temperatura ambiente.

1 Encienda el aparato.

2 Presione el botón MODE repetidamente para seleccionar el modo Operación automática.

- En la pantalla de visualización, aparece (A).

3 Presione el botón para seleccionar el código de operación deseada si la temperatura es superior o inferior a la temperatura deseada.

Código Descripción
2 Fría
1 Poco fría
0	Mantener temperatura ambiente
-1 Poco caliente
-2 Caliente

NOTA

- En este modo, no es posible ajustar la velocidad del ventilador, pero se puede ajustar el deflector de aire para que rote automáticamente.

Funcionamiento de la función Jet mode

Cambio rápido de la temperatura ambiente

Este modo le permite enfriar el aire interior rápidamente en verano, o calentarlo rápidamente en invierno.

- Modelo de refrigeración y calefacción : La función Jet mode está disponible con el modo Refrigeración, Calefacción y Deshumidificación. !from duplication!

1 Encienda el aparato.

2 Presione el botón MODE repetidamente para seleccionar el modo deseado.

3 Presione el botón JET MODE.

- P_0 se muestra en la pantalla.

NOTA

• El modo Jet Heating no está disponible en algunos modelos.
• En el modo Jet Cooling, se emite una fuerte corriente de aire a una temperatura de 18°C durante 30 minutos.
• En el modo de Jet Heating, se emite una fuerte corriente de aire a una temperaturade 30°C durante 30 minutos.
• Esta función podría funcionar de manera diferente desde la pantalla del mando a distancia.

Funcionamiento de la función de Velocidad del ventilador

Ajuste de la velocidad del ventilador

- Presione el botón FAN 87503. Diente para ajustar la velocidad del ventilador.

Pantalla	Velocidad
	Alta
	Media - Alta
	Media
[AX89]	Media - Baja
	Baja
- Aire natural

NOTA

- La velocidad del ventilador de aire natural se ajusta automáticamente

- Los iconos de la velocidad del ventilador se muestran en algunas unidades de interior.

- La pantalla de la unidad interior se muestra sólo durante 5 seg y vuelve a la temperatura ajustada en algunos modelos.

Funcionamiento de la función de Dirección de flujo de aire

Esta función ajusta la dirección del flujo de aire verticalmente (horizontalmente).

- Presione el botón (w) repetidamente y seleccione la dirección deseada.

- Seleccione (para ajustar la dirección del flujo de aire automáticamente.

NOTA

• El ajuste de la dirección horizontal del flujo de aire puede no ser posible, dependiendo del modelo.
• El ajuste arbitrario del deflector puede causar fallos de funcionamiento.
• Si reinicia el aire acondicionado, comenzará a funcionar con la dirección de flujo de aire ajustada anteriormente; por esta razón, la posición del deflector de aire podría no corresponderse con el icono del mando a distancia. Cuando esto ocurra, presione el botón o para ajustar de nuevo la dirección del aire.
• Esta función podría funcionar de manera diferente desde la pantalla del mando a distancia.

Ajuste del temporizador de encendido/apagado

Esta función ajusta el aire acondicionado para encenderse/apagarse automáticamente a la hora deseada.

Ajuste del temporizador de encendido

1 Presione el botón repetidamente.

- Comenzará a parpadear el icono inferior en la parte inferior de la pantalla.

2 Presione el botón y para seleccionar los minutos.

3 Presione el botón SET/CANCEL para finalizar.

- Después de ajustar el temporizador, la hora actual y el icono ON se muestran en la pantalla indicando que la hora deseada está configurada.

Cancelación del temporizador de encendido

1 Presione el botón repetidamente.

- Comenzará a parpadear el icono inferior en la parte inferior de la pantalla.

2 Presione el botón SET/CANCEL para cancelar el ajuste.

Ajuste del temporizador de apagado

1 Presione el botón repetidamente.

- Comenzará a parpadear el icono inferior en la parte inferior de la pantalla.

2 Presione el botón o para seleccionar los minutos.

3 Presione el botón SET/CANCEL para finalizar.

- Después de ajustar el temporizador, la hora actual y el icono [OFF] se muestran en la pantalla indicando que la hora deseada está configurada.

Cancelación del temporizador de apagado

1 Presione el botón repetidamente.

- Comenzará a parpadear el icono inferior en la parte inferior de la pantalla.

2 Presione el botón SET/CANCEL para cancelar el ajuste.

Cancelación del ajuste de temporizador

- Presione el botón para cancelar todos los ajustes de temporizador.

Funcionamiento de la función Apagado automático (Sleep) (Opcional)

Utilice el modo de apagado automático para apagar el aire acondicionado automáticamente cuando vaya a dormir.

1 Encienda el aparato.

2 Presione el botón repetidamente.

- Comenzará a parpadear el icono inferior en la parte inferior de la pantalla.

3 Presione el botón √ para seleccionar la hora (hasta 7 horas).

4 Presione el botón SET/CANCEL para finalizar.

• se muestra en la pantalla.

NOTA

• H se muestra en algunas unidades de interior.
- La pantalla de la unidad de interior muestra de 1H a 7H sólo durante 5 seg y luego vuelve a la temperatura ajustada.
- En los modos de Refrigeración y Deshumidificación, la temperatura aumenta 1 °C después de 30 minutos y 1 °C adicional después de cada 30 minutos para queusted pueda dormir confortablemente.
- La temperatura aumenta hasta 2 °C con respecto a la temperatura predefinida.
- Aunque la visualización de la velocidad del ventilador en la pantalla podría cambiar, la velocidad del ventilador se ajusta automáticamente.

Uso de la función Sueño confortable (opcional)

Esta función establece la corriente de aire, el flujo de aire y el temporizador óptimos para ayudarlo a tener un sueño confortable.

- La función de está disponible en las funciones de Enfriamiento, Calefacción, Deshumidificación, modo Ventilador y Purificación de aire.

1 Encienda el aparato.

2 Presione el botón COMFORT SLEEP.

- En la pantalla de visualización, aparece ☆, o.

NOTA

• Algunas funciones no se pueden utilizar mientras está operando la función Sueño confortable.
• En esta función, puede controlar la temperatura y el flujo de aire.
• La configuración de las horas del temporizador Sleep puede cambiarse.
• La configuración predeterminada es de 7 horas. Pueden modificarse con la función Sleep.

Funcionamiento de la función de Muestra de consumo de energía (Opcional)

Esta función muestra la cantidad de electricidad consumida en la pantalla de la unidad interior a la vez que el producto funciona.

Muestra de consumo actual de energía

1 Encienda el aparalo.

2 Presione el botón y manténgalo pulsado durante unos 3 segundos.

- El consumo nslantáneo de energía de muestra durante unos instantes en algunas unidades de interior.

NOTA

• No se muestra en el mando a distancia in alámbrico.
• Las unidades del valor mostrado son kW
• Sies superior a 99 kW, el cuales el valor máximo, manléngalo en 99 kW.
• Muestra de una potencia eléctrica inferior a 10 kW con una unidad de 0,1 kW y muestra de una superior a 10 kW con una unidad de 1 kW.
• La potencia real podría diferir de la potencia mostrada.
• Cuando se conecta a la unidad exterior or Multi, esta función puede no ser compatible.

Funcionamiento de la función de Apagado de la luz(Opcional)

Muestra de brillo de la pantalla

Se puede ajustar el brillo de la panta la de la unidad de interior.

• Presione el bolón LIGHT OFF.

Funcionamiento de la función Aire confortable

Funcionamiento de la rejilla de confort

Esta función ajusta la rejilla convenientemente a una posición preconfigurada para desviar el suministro de aire para que no llegue directamente a los ocupantes de la habitación.

1 Encienda el aparato.

2 Presione el botón COMFORT AIR repetidamente y seleccione la dirección deseada.

• o se muestra en la pantalla.

NOTA

• 7 o se muestra en la pantalla.
- Esta función se deshabilita cuando usted presiona el botón MODE o JET MODE.
- Esta función se deshabilita y se configura el flujo automático para la dirección vertical cuando presiona el botón
- Cuando esta función no está activada, la rejilla horizontal funciona automáticamente dependiendo del modo ajustado.

Uso de la función Ahorro de energía (opcional)

Esta función minimiza el consumo de energía durante el enfriamiento y aumenta al nivel óptimo la temperatura establecida, para así crear un ambiente más confortable. La temperatura se establece automáticamente en 22 °C si la temperatura deseada es menor a 22 °C La temperatura permanece constante si está por encima de los 22 °C

1 Encienda el aparato.
2 Presione el botón MODE repetidamente para seleccionar el modo Enfriamiento.
3 Presione el botón ENERGY SAVING. • En la pantalla de visualización, aparece e.

Funcionamiento de la función de Control de energía(Opcional)

1 Encienda el aparato.
2 Presione el botón ENERGY CTRL.

- Presione el botón ENERGY CTRL repetidamente para seleccionar cada paso.

NOTA

• Paso 1: La entrada de potencia se reduce un 20% en comparación con la entrada de potencia catalogada.
• 480 s se muestra en la pantalla.
• Paso 2: La entrada de potencia se reduce un 40% en comparación con la entrada de potencia catalogada.
• 4:60 s se muestra en la pantalla.
• Paso 3(Opcional): La entrada de potencia se reduce un 60% en comparación con la entrada de potencia catalogada.
• 40 s se muestra en la pantalla.
  • L (Paso 1), L (Paso 2) se muestra en algunas unidades de interior.
• Esta función está disponible con el modo Refrigeración.
• La capacidad puede reducirse cuando se reduce el modo de Control de energía
• La temperatura deseada se muestra durante unos 5 seg si usted presiona el botón FAN SPEED, ⬆ o √.
• La temperatura ambiente se muestra durante unos 5 seg si usted presiona el botón ROOM TEMP.
• Cuando se conecta a la unidad exterior Multi, esta función puede no ser compatible.

Funcionamiento de funciones especiales

1 Encienda el aparato.
2 Presione el botón FUNC repetidamente para seleccionar la función deseada.
3 Presione el botón SET/CANCEL para finalizar.

Pantalla	Descripción
[8052]	Purifica el aire al eliminar partículas que entren en la unidad interior.
[WZ44]	Para mantener su piel hidratada mediante la generación de grupos de iones.
[26W5]	Para reducir la humedad interior rápidamente.
[BXW3]	Elimina la humedad generada dentro de la unidad interior.

NOTA

• Algunas funciones pueden no estar disponibles, dependiendo del modelo.
• Algunas funciones pueden funcionar de manera diferente con el mando a distancia inalámbrico.

Cancelación de las funciones especiales

1 Presione el botón FUNC repetidamente para seleccionar la función deseada.
2 Presione el botón SET/CANCEL para cancelar la función.

Purificación de aire / Purificación de plasma (opcional)

Estas funciones suministran aire limpio y fresco gracias a partículas y filtro de iones.

- Pulse el botón ADR.PURIFY PLASMA - se muestra en la pantalla.

Función Descriptiva
Ionizador		Las partículas iónicas del ionizador esterilizan las bacterias aéreas y otras sustancias peligrosas.
Plasma		Elimina los contaminantes microscópicos de la entrada de aire completamente para suministrar aire limpio y fresco.

NOTA

• Puede usar esta función sin encender el aire acondicionado.
• Tanto la luz del plasma como de la refrigeración se encienden mientras la función Smoke Away/Plasma están en funcionamiento algunos modelos.
• No toque el ionizador durante su funcionamiento.
• Esta función podría funcionar de manera diferente desde la pantalla del mando a distancia.
• Si desea detener la función, pulse el botón AIR PURIFY o PLaSMAO.
• Cuando el botón AERtPUBEJO mientras la unidad está detenida, la purificación de aire iniciará de forma independiente.
• El filtro de plasma es una tecnología desarrollada por LG para deshacerse de los contaminantes microscópicos en el aire de entrada generando un plasma de electrones con mucha carga.
• Este plasma mata y destruye los contaminantes para conseguir un aire limpio e higiénico.
• Esta función puede utilizarse en cualquier modo de funcionamiento y, cuando el filtro de plasma está en marcha, puede utilizarse cualquier velocidad del ventilador.
• Algunas funciones pueden no estar disponibles, dependiendo del modelo.

Funcionamiento de la función Silencio

Esta función previene posibles quejas de vecinos, reduciendo el ruido de unidades exteriores.

• se muestra en la pantalla.

NOTA

• Esta función se deshabilita cuando usted presiona el botón MODE o ENERGY CTRL o JET MODE.
• Esta función está disponible en los modos Refrigeración, Calefacción, Cambio automático, Auto funcionamiento.
• Cuando se conecta a la unidad exterior Multi, esta función puede no ser compatible.

Funcionamiento de la función Autolimpiado

En el modo Refrigeración y Deshumidificación se genera humedad dentro de la unidad interior. Esta función elimina dicha humedad.

• se muestra en la pantalla.

NOTA

• Algunos botones no pueden usarse mientras la función Autolimpiado esté en funcionamiento.
• Si corta el suministro de red, el ventilador funciona durante 30 minutos y limpie el interior de la unidad interior.

ADVERTENCIA

- Corte el suministro y desconecte el cable de alimentación antes de que realice cualquier mantenimiento; de lo contrario podría causar una descarga eléctrica.

Si el aparato de aire acondicionado no se va a utilizar durante un largo periodo de tiempo, seque el mismo a fin de mantener o en las mejores condiciones. L mpe el producto con regularidad para mantener un rendimiento óptimo y evitar posibles fallos.

• Seque el aire acond conado haciendo funcionar el modo Ventilación de 3 a 4 horas y desconecte el enchufe de alimentación. Podría producirse daños internos si quedara humedad en sus componentes.
• Antes de volver a utilizar el aire acondicionado de nuevo, seque los componentes internos del mismo otra vez en modo Ventilación de 3 a 4 horas. Lo que ayudara a eliminar los olores que puedan haber s do generados por la humedad.

- La función puede cambiar según el tipo de modelo

Tipo Descripción Intervalo
Filtro de aire Limpie con una aspiradora o a mano. 2 semanas
lonizador(Opcional)	Use un bastoncillo de algodón seco para eliminar el polvo Cada 6 meses
Unidad interior	Limpie la superficie de la unidad interior con un trapo suave y seco.	Regularmente
	Haga que un profes ona limpie la condensación de la bandeja de drenaje.	Una vez al año
	Haga que un profes ona limpie la condensación de tubo de drenaje. Cada 4 meses
	Recamb e las pilas de mando a distancia Una vez al año
Unidad exterior	Haga que un profes ona limpie el serpentin del intercambiador de calor y as saldas de panel. (Consulte a un técnico)	Una vez al año
	Haga que un profes ona limpie el ventilador. Una vez al año
	Haga que un profes ona limpie la condensación de la bandeja de drenaje.	Una vez al año
	Haga que un profesional verifique que todo el ensamblaje del ventilador esté firmemente ajustado.	Una vez al año
	Limpie os componentes eléctricos con chorros de aire. Una vez al año

PRECAUCIÓN

• No utilice agua a una temperatura superior a 40 °C para limpiar los filtros. Puede causar deformación y decoloración.
• No utilice sustancias volátiles para limpiar los filtros. Pueden dañar la superficie del aparato de aire acondicionado.
• No limpie el Filtro de micropolvo con agua, podría dañarse el filtro (Opcional).
• No limpie el Filtro triple con agua, podría dañarse el filtro (Opcional).

Limpieza del filtro de aire

Limpie los filtros de aire una vez cada 2 semanas, o más, si fuere necesario.

NOTA

• El filtro de aire puede romperse si se dobla.
• Cuando el filtro de aire no está montado correctamente, el polvo y otras sustancias ingresan en la unidad interior.

Tipo1

1 Apague la energía y desenchufe el cable de la alimentación.
2 Abra el panel frontal.

• Levante ambos lados del panel ligeramente.

3 Tome los controles de los filtros de aire, levántelos ligeramente y retírelos de la unidad interior.

4 Limpie el filtro con una aspiradora o con agua libia con delergente neutro.
5 Seque los filtros en la sombra.
6 Inserte los ganchos de los filtros de aire en el panel frontal.

7 Compruebe el ado de panel iron: a para un correcto montaje de los filtros de aire.

Tipo 2

Si mira a la unidad nterior desde arriba puede montar el filtro superior fácilmente.

1 Apague la energía y desenchule el cable de la alimentación
2 Tome el control del filtro de aire y levántelo ligeramente.

3 Relírelo de a unidad interior.

4 Limpie el filtro con una aspiradora o con agua: b a con detergente neutro.
5 Seque el filtro en la sombra.
6 Inserte los ganchos del filtro de aire en el panel frontal.

7 Presione hacia abajo los ganchos para montar el filtro de aire.

8 Compruebe el lado del panel frontal para un correcto montaje del filtro de aire.

Definir o temporizador para ligar/desligar.... 18

Utilizar exclusivamente o refrigerante especificado na etiqueta d condicionado.

Método de funcionamento

Definir o temporizador para ligar/desligar

Definir o temporizador para ligar

Tlalnepantla de Baz Estado de México C.P. 54033

Tel. [phone]

Página web http://www.lg.com.mx
