Marca	METRONIC
Modelo	475362 (blanco)
Categoría	Transmisor inalámbrico (imágenes y sonido)
Tipo	Emisor / Receptor 2,45 GHz + 433,92 MHz
Frecuencias de transmisión	4 canales: 2,434 GHz / 2,452 GHz / 2,473 GHz / 2,410 GHz
Alcance	Hasta 40 m en visión directa; aproximadamente 2 paredes
Funciones principales	Transmisión audio/vídeo inalámbrica entre habitaciones; control infrarrojo remoto
Contenido del paquete	1 emisor, 1 receptor, 2 adaptadores de corriente, 2 cables Euroconector/jack, 1 emisor infrarrojo
Alimentación	2 adaptadores de corriente (no especificado)
Conectividad	Euroconector (emisor: azul, receptor: verde); jack 3,5 mm; RCA
Seguridad	No obstruir las ventilaciones; distancia mínima 5 cm; evitar llamas y líquidos; toma de corriente accesible
Garantía	1 año piezas y mano de obra
Asistencia técnica	0892 350 315 (0,34 €/min); lun-vie 9h-12h/14h-19h, sáb 9h30-12h30/14h-18h (excepto jul-ago)
Fabricación	Asia

Preguntas frecuentes - 475362 METRONIC

¿Cómo conectar el emisor a la fuente?

Conecte el cable Euroconector azul a la toma Euroconector del dispositivo fuente. Si ya está ocupada, use un repartidor Euroconector (ref. METRONIC 475002) o un cable jack-RCA (ref. 470086).
Asegúrese de que el interruptor ON/OFF esté en OFF antes de cualquier conexión.

¿Cómo conectar el receptor al televisor destino?

Use el cable Euroconector verde para conectar el receptor al TV. Ponga el TV en modo AV (auxiliar) para ver la imagen y oír el sonido proveniente de la fuente.

¿Cómo elegir el canal de transmisión?

Ambos dispositivos (emisor y receptor) tienen un selector de 4 posiciones. Para evitar interferencias, elija el mismo número de canal en ambos dispositivos entre los 4 disponibles: canal 1 (2,434 GHz), 2 (2,452 GHz), 3 (2,473 GHz) o 4 (2,410 GHz).

¿Cuál es el alcance máximo del transmisor?

El alcance puede alcanzar 40 metros en visión directa entre el emisor y el receptor. En una vivienda, las paredes atenúan la señal: la transmisión atraviesa normalmente dos paredes (muros o techo) sin problema.

¿Cómo usar el control infrarrojo remoto?

Coloque el emisor infrarrojo (el 'ratón') a unos 10 cm frente al dispositivo fuente (decodificador, DVD, etc.). Desde la habitación del receptor, dirija el mando a distancia de la fuente hacia el receptor: la señal se transmitirá al emisor infrarrojo para controlar el dispositivo.

¿Qué hacer en caso de falta de imagen o sonido?

Verifique las conexiones: el cable azul en el emisor, el verde en el receptor. Asegúrese de que los interruptores de canal estén en la misma posición. Verifique que el TV destino esté en modo AV. Si el problema persiste, intente cambiar de canal.

¿Cómo resolver un problema de control infrarrojo?

Asegúrese de que el emisor infrarrojo esté bien colocado frente a la fuente (10 cm). Si el alcance es insuficiente, acerque el receptor al emisor. Algunos equipos inalámbricos (alarmas, estaciones meteorológicas) usan la misma frecuencia: desactívelos para probar.

¿Puedo usar este transmisor con un ordenador?

Sí, si su ordenador tiene una salida de video RCA y una tarjeta de sonido. Consulte el manual de su ordenador para configurar el dispositivo TV. Use un cable jack-RCA (no incluido) si es necesario.

¿Puede el transmisor crear interferencias con otros dispositivos?

Este equipo utiliza ondas de radio. Evite colocarlo cerca de un horno microondas. Si se producen interferencias, cambie de canal. También puede perturbar otros equipos de radio (alarmas, etc.): en ese caso, apáguelos o aléjelos.

¿Cómo limpiar y mantener el transmisor?

Desconecte el aparato antes de cualquier limpieza. Use un paño suave y seco. No use productos líquidos o abrasivos. No obstruya las ranuras de ventilación y respete una distancia mínima de 5 cm alrededor del aparato.

MANUAL DE USUARIO 475362 METRONIC

TRANSMISOR SIN CABLES Imagen y sonido

ES

ATENCION: los adaptadores Euroconector / Jack no son ideentes. Uno es para el emisor, y el(other es para el receptor. Se utilizes un cuestiono de colores para evaporar errores: el adaptorador euroconector azul es para el emisor, y el verde es para el receptor.

Este producto permite transmitir de una habitacion a另一边, sin cables, imagedes y sonidos de una calidad exceptional. Por exemple,可以更好:

• mirar la misma emisión en 2 TV发展模式 sin necesidad de cable de antenna suplementario.
• utiliser el reproductor DVD de su ordinador para mirar una película en su TV o mediante un projector digital (si su ordinador está provisto de calidad video RCA y una tarjeta de sonido)
• ver un programa en una TV fuente y除外 en un secondo TV realizando el video del TV fuente,
  ·adelmasdeotrasfunciiones...

Atencion: el aparato solouede serutilizado parauna transmisiónaudio / video en el interior de la vivienda. Es aconsejable apagar el emisor cuando se utilizes el(transmisor

DESCRIPICION DEL CONTENIDO

Este kit contiene

-1 emisor
-1 receptor
- 2 alimentadores
- 2 cordones euroconector / jack
- 1 emisor infrarrojo

1x

1x

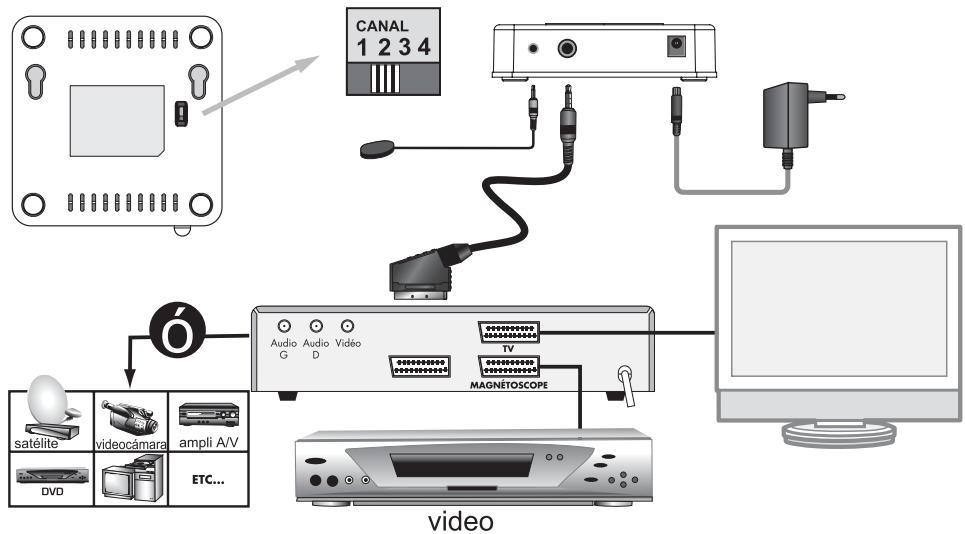

CONEXION DEL EMISR EN EL APARATO FUENTE :

ATENCIón: todas las conexiones deben efectuarse con el interruptor ON/OFF en la posición OFF.

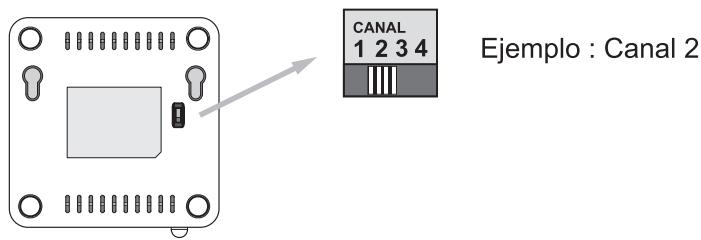

Ejempio : Canal 2

Verificar el color azul del euroconector

Si el aparato fuente noiene salute euroconector libre, deben utiliser:

• Un repartidor euroconector 1 entrada - 2 salidas (ref. METRONIC 475002, no incluido).
• Un cordon jack - 3 RCA (Ref. METRONIC 470086, no incluido).

En caso de uso de este aparato desde un ordinador, es OBLIGATORIO consultar el manual de uso del PC o MAC para asegurar la correcta configuracion de esteultimate (periférico TV).

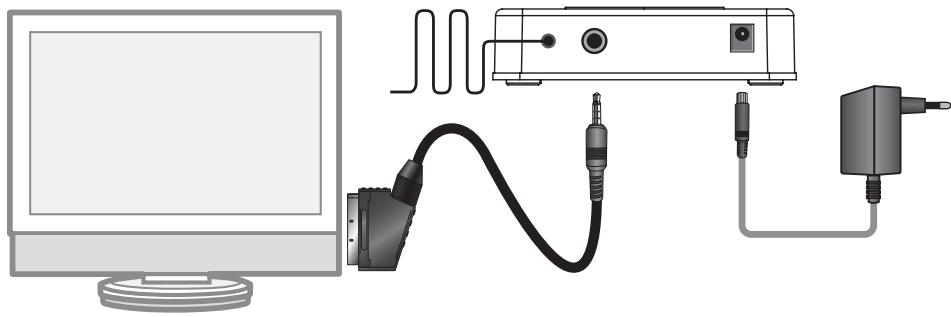

CONEXION DEL RECEPTOR AL APARATO DESTINATARIO

ATENCIón: todas las conexiones deben ser efectuadas con el interruptor ON/OFF en la posición OFF.

Verificar el color verde del euroconector

Una vez conectada la toma euroconector, commutar el TV en auxiliar (AV). El TV做不到 las imagenes y el sonido procedente de la fuente.

UTILIZACION:

A) Para evaporar interferencias con algunos sistemas similares, poder elegir entre 4 Frequencias differentes:

• Canal 1:2,434 GHz
• Canal 2:2,452 GHz
• Canal 3 : 2,473 GHz ,
• Canal 4 : 2,410 GHz . ☐ ☐

B) La transmissions possible alcanzar los 40 metros en visión directa emisor - receptor. En una habitación, las paredes atenuan la seals y reducen la distancia de transmisión. Normalmente, la transmisión debe soportar sin problema dos divisiones (muros o paredes).

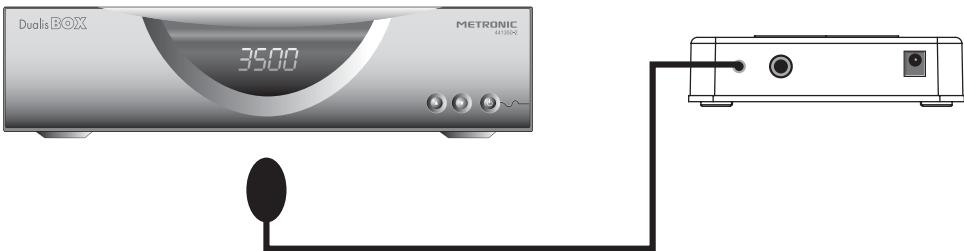

SENSOR INFRARROJO

Es possible controlar su fuente desde su TV destinatorio. Por exemple, si se leva a su habitacion el mando del receptor satelite,uede controlarlode la habitacion dirigiendo el mando del receptor satelite hacia el receptor. Es necessario orientar el sensor infrarrojo en el frontal del aparato a controlar

EN CASO DE PROBLEMA :

• Verificar los cordones euroconector / Jack.
• Uno es especialico para el emisor (azul), el(other es especialico para el receptor (verde).
• Vericar la posición de los interruptores. Ejemplo: para elegir el canal 1, el interruptor del emisor y el del receptor deben estar en posición 1.
• Problema de control infrarrojo:

El sensor infrarrojo debe colocarse a 10cm aproximamente delante del aparato fuente que desea controlar (receptor SAT, video, receptor TDT, DVD, etc...).

• El alcance del sensor infrarrojo es inferior al alcance de laImagen. Si tiene problemas con el sensor infrarrojo, verifique que no es un problema de distancia desconectando el receptor del TV secundario y acercando el receptor y el emisor.
• El sensor infrarrojo utilizes una Frequencia iguala a la de algunos dispositivos domesticos sin cable (alarma, estacion metereologica,...). En caso de mal configuracion, intente la desactivacion de这些东西 dispositivos para identificar el origen del problema.

ATENCION: Evitar las interferencias radio (microondas). Este producto genera y utilizes ondas radio-frecuencia y pueda, enCERTOS casos, crear perturbaciones e interferencias en las comunidades radio.

DECLARACION DE CONFORMIDAD

Equipo radioelectrico

Nombre:

Empresa : METRONIC

Telfono:33247346346

Dirección: Node Park Touraine BP 1 TAUXIGNY

Fax: [phone]

Localidad: REIGNAC CEDEX

Códio postal: 37310

Espana / Portugal: Distribuido por:

Empresa : LINEAS OMENEX METRONIC

Telefon: [phone]

Dirección: Pol. Ind. "La Borda" - c/Mas d'en Pujades 3E

Fax: [phone]

Localidad: Caldes de Montbui

Códio postal: 08140

Identificacion del producto:

Identificacion: Transmisor video

Tip: Emisor / receptor 2.45GHz + 433.92MHz

Ref: 475361 (negro) / 475362 (blanco)

Declaro bajo mi entera responsabilidad que el producto descririto está conforme con las exigencias esencias aplicables y en particular las de la directiva 1999/5/CE siguidentes:

Articulo 3.1a: EN 60065 edicion 2002

Articulo 3.1b: EN 301 489-1 V1.5.1

Articulo 3.2: ETSI EN 300 440-2 V1.1.2, ETSI EN 300 220-2 V2.1.1

Aesteffecto,declarorequtdaslaseriesdepruebasradishandofectuadas

Identificacion del organismo notifications:

• Nombre:

• Númeroo de identificacion:

• Procedimento seguido: Anexo II de la directiva

Fecha: 30 mayo 2008

Nicolas RAZAFINJATO

Director General

ASISTENCIA Y CONSEJOS

Al pesar del esfuerzo realizado para la elaboración de este manual, es posible que tengà dificultades. No dude en llamarnos, le atenderemos como se merece: de lunes a viernes de 9h a 12h / 14.30h a 18h. al 807 11 70 08 o bien al e-mail: [e-mail]

Recuerde las informaciones siguientes ANTES DE LLAMAR :

• Producto: TRASMISIOR SIN CABLES (475361-475362)

METRONIC 475361 475362

transmisor: 2400-2483.5 MHz/10mW receptor: 433.05-434.79 MHz/10mW

Este logotipo significa que no debetirar los aparatos averiados o yausados con la basura ordinaria. Estos aparatos son susceptibles decontener sustancias peligrosas quepuede perjudicar la salute y el medio ambiente. Exija la recogida de这些 aparatos por su distribuidor o bien utilise los medios derecogida selectiva que estan a sudisposition en su localidad

Conforme con la norma EN 60065, le pedimos atencion acerca de los elementos de seguidad siguientes: No obstruir las aperturas de ventilacion con objetos como: periodicos, paxos, etc. Dejar una distancia minima de 5cm alrededor del aparato para una ventilacion suficiente. No situar el aparatooca de llamas. No exponer el aparato a salpicaduras de agua ni circa de recipientes con liquidos. El enchufe debe estar en un lugar accesible. Por respeto al medio ambiente y la ley, no tirar las pilas usadas con la basura ordinaria. Entregarlas en un centro de reciclaje

METRONIC

CERTIFICADO DE GARANTIA

Este produit tiene una garantía legal de 2 años piezas y mano deoba. En caso de avería, los gustos de transporte ida son a cargo del cliente, los gustos de transporte de vuelta a su domicilio son a nthosto carryo.

Quedan excluidos de esta garantía los daños producidos debidos a la manipulación del sintonizador o mando a distancia, daños fisicos producidos por liquidos corrosivos, manchas, etc.

Tambien quedan excluidos daños producidos por subidas de tensión de la red electrica.

Para ser valido, el bono de Garantía legal debe ser debidamente rellenado yaccompañado de la factura o del ticket de caja.

Ref. del material: TRANSMISOR SIN CABLE (475361-475362)

Fecha de compra:

No enviar nunca el aparato sin Obtener un acuerdo previo de devolución

www.metronic.com

Equipo radioelectrico

Nome:

Empresa : METRONIC

Telephone: [phone]

Espana / Portugal: Distribuido por:

Empresa : LINEAS OMENEX METRONIC

Telephone: [phone]

Procedimiento seguido: Anexo II da diretiva

Data: 30 maio 2008

Nicolas RAZAFINJATO

Diretor Geral
