Type de produit	Transmetteur audio/video sans fil 1 source
Couleur	Blanc laque
Portee en interieur	jusqu'a 40 m
Portee en champ libre	jusqu'a 80 m
Frequence de transmission	2,4 GHz
Canaux selectionables	4 canaux (2,41 / 2,43 / 2,45 / 2,47 GHz)
Puissance RF	10 mW
Retour infrarouge (deport IR)	433,05 - 434,79 MHz
Entrees source	Peritel + RCA composite (1 source)
Compatibilite signal video	PAL / SECAM / chaines cryptees
Audio	Stereo
Alimentation	230 V~ 50 Hz
Fonction depot infrarouge	Oui (telecommande utilisable depuis la piece distante)

FOIRE AUX QUESTIONS - 475362 METRONIC

Comment installer le transmetteur METRONIC 475362 ?

L'installation se fait en deux étapes : connectez l'émetteur (repère bleu) à votre source (lecteur DVD, décodeur, box...) via la prise péritel ou les prises RCA, puis placez le récepteur (repère vert) à proximité de votre téléviseur et reliez-le à celui-ci. Branchez les deux blocs secteur sur le 230 V et sélectionnez le même canal sur les deux unités.

Quelle est la portée maximale du 475362 ?

Le 475362 offre une portée jusqu'à 40 m en intérieur (avec murs et obstacles) et jusqu'à 80 m en champ libre. La portée effective dépend des matériaux de construction (béton armé, métal) et de la présence d'autres appareils 2,4 GHz à proximité.

Quels appareils sont compatibles avec ce transmetteur ?

Le 475362 est compatible avec toute source disposant d'une sortie péritel ou d'une sortie RCA composites (rouge/blanc/jaune) : décodeurs satellite, TNT, câble, lecteurs DVD/Blu-ray, magnétoscopes, consoles de jeux. Il prend en charge les signaux PAL, SECAM et les chaînes cryptées (Canal+, etc.).

Comment fonctionne le déport infrarouge ?

Le déport IR permet de piloter votre source depuis la pièce distante avec sa télécommande d'origine. Le récepteur capte les signaux infrarouges de la télécommande et les renvoie par radio (433,05 - 434,79 MHz) vers l'émetteur, qui les retransmet à la source comme si vous étiez devant elle. Aucune manipulation supplémentaire n'est nécessaire.

Que faire si j'ai des interférences ou une image dégradée ?

Changez de canal sur l'émetteur et le récepteur (4 canaux disponibles : 2,41 / 2,43 / 2,45 / 2,47 GHz). Les interférences viennent souvent des box Wi-Fi, téléphones DECT ou micro-ondes qui utilisent aussi la bande 2,4 GHz. Essayez les canaux 2,45 ou 2,47 GHz qui sont souvent moins encombrés.

Le 475362 peut-il desservir plusieurs téléviseurs en même temps ?

Non, le 475362 est conçu pour une seule source et un seul récepteur. Si vous souhaitez diffuser vers plusieurs téléviseurs, il faudrait plusieurs kits ou un distributeur de signal en amont.

Quelle alimentation utilise le 475362 ?

Les deux unités (émetteur et récepteur) se branchent sur le secteur 230 V~ 50 Hz. Elles sont fournies avec leurs adaptateurs secteur ; aucune pile n'est nécessaire pour le transmetteur lui-même.

Le signal passe-t-il à travers les murs et les plafonds ?

Oui, la transmission 2,4 GHz traverse les cloisons légères, les planchers en bois et les murs en briques ordinaires. En revanche, les murs en béton armé, les parois métalliques et les reflets de miroir réduisent sensiblement la portée. Positionnez les deux unités à hauteur similaire pour de meilleurs résultats.

Quelle est la différence entre le 475362 et le 475361 ?

Ces deux modèles sont techniquement identiques et partagent les mêmes caractéristiques. La seule différence est la couleur : le 475362 est blanc laqué, le 475361 est noir. Choisissez selon l'esthétique de votre installation.

Puis-je utiliser le 475362 avec un décodeur HD ou une image haute définition ?

Non, le 475362 transmet un signal vidéo en définition standard via connexions péritel et RCA composite. Il ne prend pas en charge le HD, le HDMI ou le composante. Pour une transmission HD sans fil, il faudrait se tourner vers un kit HDMI sans fil dédié.

Que faire si le récepteur ne capte pas le signal de l'émetteur ?

Vérifiez d'abord que l'émetteur et le récepteur sont sur le même canal. Assurez-vous que les deux sont bien alimentés (voyant allumé). Rapprochez les deux unités pour tester, puis changez de canal si le problème persiste. Vérifiez aussi que le câble péritel ou RCA est bien branché côté source.

Le kit 475362 inclut-il tout le nécessaire pour l'installation ?

Oui, le kit comprend l'émetteur, le récepteur, les deux alimentations secteur et les câbles de connexion. Il suffit de disposer d'une prise secteur 230 V près de chaque unité pour une installation complète sans achat supplémentaire.

MODE D'EMPLOI 475362 METRONIC

Transmetteurs sans fil

Référence 475361 Noir

475362 Blanc

TRANSMETTEUR SANS FIL Images et sons

ASYMPTOTE SPIRALE VIDEO

Couleur est utilisée pour éviter les erreurs

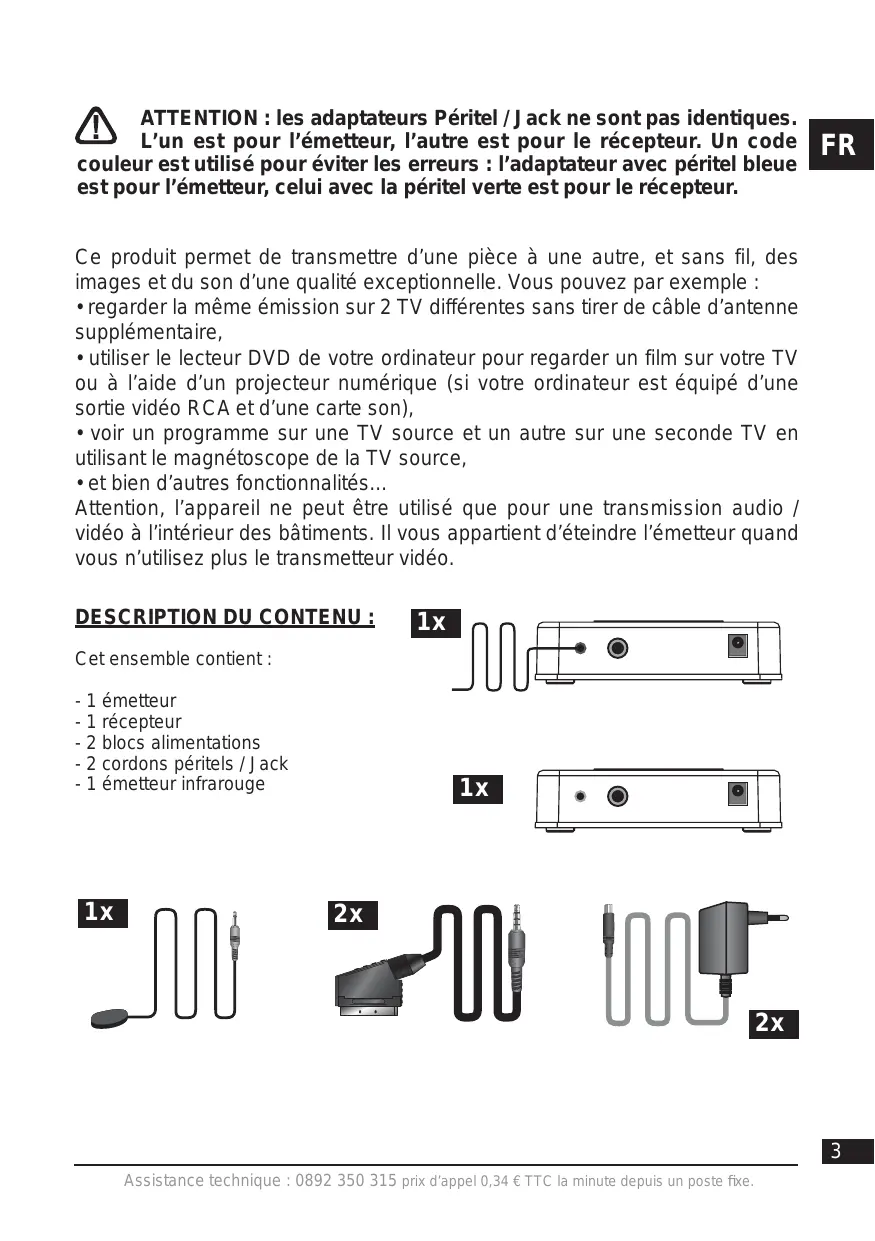

Ce produit permet de transmettre d'une pièce à une autre, et sans fil, des images et du son d'une qualité exceptionnelle. Vous pouvez par exemple :

• regarder la même émission sur 2 TV différentes sans tirer de câble d'antenne supplémentaire,
• utiliser le lecteur DVD de votre ordinateur pour regarder un film sur votre TV ou à l'aide d'un projecteur numérique (si votre ordinateur est équipé d'une sortie vidéo RCA et d'une carte son),
• voir un programme sur une TV source et un autre sur une seconde TV en utilisant le magnétoscope de la TV source,
• et bien d'autres fonctionnalités...

Attention, l'appareil ne peut être utilisé que pour une transmission audio / video à l'intérieur des bâtiments. Il vous appartient d'éteindre l'émetteur quand vous n'utilisez plus le transmetteur video.

Description du contenu :

Cet ensemble contient :

- 1 émetteur - 1 récepteur - 2 blocs d'alimentation - 2 cordons péritel / Jack - 1 émetteur infrarouge

Branchement de l'émetteur sur l'appareil SOURCE :

ATTENTION : toutes les connexions doivent être faites avec l'interrupteur ON/OFF sur la position OFF.

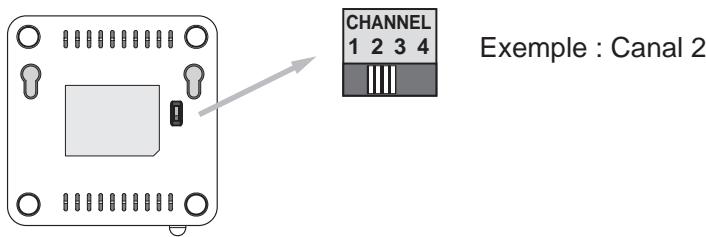

Exemple : Canal 2

Vérifiez la couleur bleue de la péritel

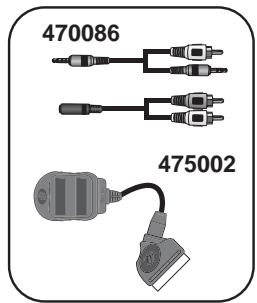

Si l'appareil source n'a pas de sortie péritel libre, vous nevez utiliser :

• Un répartiteur péritel 1 entrée - 2 sorties (Réf. METRONIC 475002, non fourni).
• Un cordon jack - 3 RCA (Réf. METRONIC 470086, non fourni).

En cas d'utilisation de cet appareil à partir d'un ordinateur, il est IMPERATIF de se reporter au mode d'emploi Macintosh ou PC de votre installation pour s'assurer de la bonne configuration de ce dernier (périphérique TV).

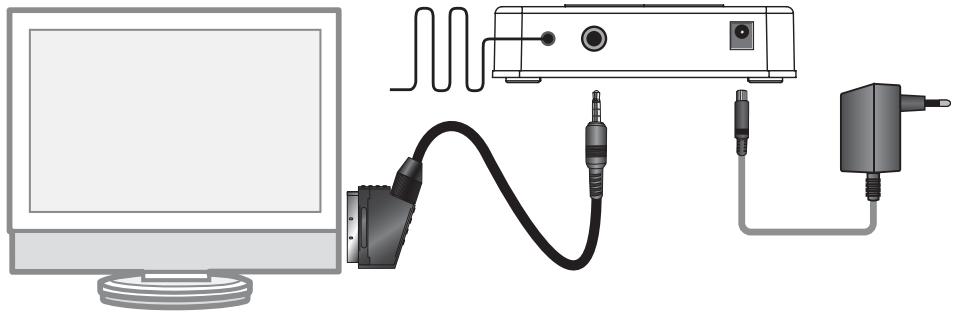

Branchement du recepteur a l'appareil destinataire:

ATTENTION : toutes les connexions doivent être faites avec l'interrupteur ON/OFF sur la position OFF.

Vérifiez la couleur verte de la péritel

Une fois la prise péritel branchée, commutez la TV en auxiliaire (AV), elle affichera les images et le son provenant de la source.

Utilisation :

Afin d'éviter des interférences avec

d'autres systèmes similaires, vous pouvez

choisir entre 4 fréquences différentes :

• Canal 1 : 2,434 GHz

• Canal 2: 2,452 GHz

• Canal 3:2,473 GHz

• Canal 4: 2,410 GHz

B) La transmission peut porter jusqu'à 40 m en vision directe émetteur - récepteur. Dans une habitation, les murs atténuent le signal et réduisent la distance de transmission.

Normalement, la transmission doit sans problème supporter deux cloisons (murs ou plafond).

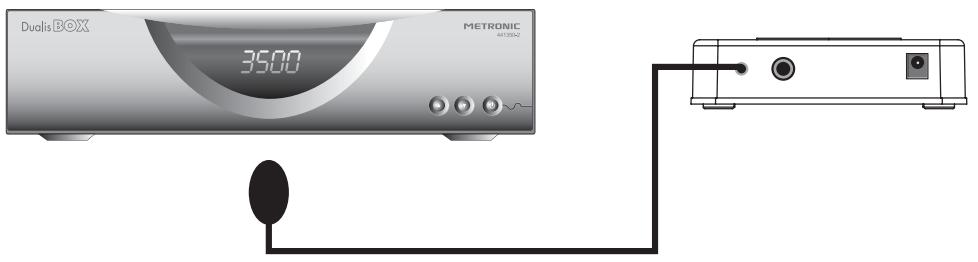

Commandine infrarouge :

Il est possible de commander votre source depuis votre TV destinataire. Par exemple, en important dans votre chambre la télécommande de votre décodeur satellite, vous pouvez le piloter depuis votre chambre en dirigeant sa télécommande vers le récepteur. Il faut orienter la «souris» infrarouge de sorte que celle-ci illumine la face avant de l'appareil à commander.

En cas de problème :

• Vérifiez les cordons péritel / Jack.

L'un est spécifique pour l'émetteur (bleu), l'autre est spécifique pour le récepteur (vert).

• Vérifiez la position des interrupteurs.

Ex : pour CHOISIR le canal 1, l'interrupteur de l'émetteur et celui du récepteur doit être en position 1.

• Problème de commande infrarouge :

Le déport infrarouge doit être positionné à environ 10 cm devant l'appareil source que vous souhaitez commander (démodulateur, magnétoscope, terminal numérique, DVD, etc.).

• La portée du déport infrarouge est souvent inférieure à la portée de l'image. Si vous rencontrez des problèmes avec le déport infrarouge, vérifiez que ce n'est pas un problème de distance en déconnectant le récepteur du téléviseur secondaire et en rapprochant le récepteur de l'émetteur.
• Le déport infrarouge utilise une fréquence également utilisée pour certains équipements domestiques sans fil (alarme, stations météo,...). En cas de dysfonctionnement, essayez de désactiver ces équipements pour identifier l'origine du problème.

ATTENTION : Eviter les interférences radios (micro-ondes). Cet équipement génère et utilise des ondes radio-fréquence et peut, dans certains cas, créer des perturbations et des interférences dans les communications radios.

Équipement radioélectrique

Nom:

Siège social : METRONIC

Téléphone: 33247346346

Adresse: Node Park Touraine BP 1 TAUXIGNY

Télécopie:33247346310

Localité : REIGNAC CEDEX

Code Postal : 37310

Identification du produit :

Nature: Transmetteur vidéo Type: Émetteur / Récepteur 2.45 GHz + 433.92 MHz Réf: 475361 (noir) / 475362 (blanc) Autres informations :

Déclare sous son entière responsabilité que le produit décrit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CE suivantes :

Article 3.1 a: EN 60065 édition 2002

Article 3.1 b: EN 301 489-1 V1.5.1

Article 3.2: ETSI EN 300 440-2 V1.1.2

ETSI EN 300 220-2 V2.1.1

A cet effet, déclare que toutes les séries d'essais radios ont été effectuées

Identification de l'organisme notifié :

Nom: néant - Numéro d'identification : néant - Procédure suivie: Annexe II de la Directive

Date:30mai 2008

Nicolas RAZAFINJATO

Directeur Général

Assistance et conseils

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique

IMPORTANT : dans la partie objet de votre message,

Veillez à faire apparaître le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Produit : TRANSMETTEUR SANS FIL (475361-475362)

Transmetteur: 2400 - 2483.5 MHz / 10 mW

Récepteur: 433.05 - 434.79 MHz / 10 mW

FR - Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent être nuisibles à la santé et

à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des écoulements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Certificat de garantie

Le Transmetteur sans fil images et sons est garanti un an pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné, accompagné de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : TRANSMETTEUR SANS FIL (475361 - 475362) Date d'achat : _____ Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

N° de série :

A renvoyer à SAV METRONIC, 100 rue Gilles de Gennes NODE PARK TOURAINE 37310 TAUXIGNY

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retour.
