Tipo de producto	Detector de tensión CA sin contacto con linterna
Marca	Sonel
Modelo	VT-3
Rangos de detección de tensión	Modo alto: 100...1000 V CA; Modo bajo: 12...1000 V CA
Rango de frecuencia	50/60 Hz
Categoría de medición	CAT IV 1000 V (según EN 61010-2-030)
Grado de protección	IP67 (resistente al polvo y al agua)
Alimentación	2 pilas AAA 1.5 V
Dimensiones	160 x 23 x 25 mm (6.3 x 0.9 x 1.0 pulgadas)
Peso (con pilas)	78 g (2.75 oz)
Peso (sin pilas)	55 g (1.94 oz)
Temperatura de funcionamiento	0°C a +50°C (32°F a 122°F)
Temperatura de almacenamiento	-10°C a +60°C (14°F a 140°F)
Humedad	Máx. 80%
Altitud de operación	Hasta 2000 m (6562 pies)
Indicadores	Verde (encendido), Naranja (rango bajo activo), Rojo (tensión detectada), pitido audible
Tiempo de apagado automático	Aprox. 5 minutos de inactividad
Linterna	LED blanco con lente, apagado automático después de aprox. 5 minutos
Cumplimiento de seguridad	EN 61326-1, EN 61326-2-2, EN 61010-031
Garantía	Consulte al fabricante
País de origen	Polonia (fabricado por Sonel S.A.

Preguntas frecuentes - VT-3 Sonel

¿Cómo enciendo el detector de tensión Sonel VT-3?

Presione brevemente el botón de encendido/apagado. Escuchará un pitido único y el LED verde se iluminará, indicando que el dispositivo está listo para usar.

¿Qué rangos de tensión puede detectar el VT-3?

El VT-3 funciona en dos modos: el Modo Alto detecta 100...1000 V CA, y el Modo Bajo (activado manteniendo presionado el botón 12V) detecta 12...1000 V CA.

¿Cómo uso el Modo Bajo (12V) en el VT-3?

Mantenga presionado el botón marcado '12V'. El LED cambiará de verde a naranja. Mientras mantiene presionado el botón, acerque la punta del detector a la tensión probada. El LED rojo parpadeará y sonará un pitido si se detecta tensión.

¿Por qué el VT-3 cambia automáticamente del Modo Bajo al Modo Alto?

El dispositivo cambia automáticamente al Modo Alto cuando se detecta una alta tensión. Esto también puede ocurrir debido al tipo de aislamiento, grosor, distancia de la fuente de alimentación u otros factores que afectan la intensidad de la señal.

¿Cómo reemplazo las pilas en el VT-3?

Desenrosque la tapa de las pilas en la parte posterior (el extremo con el LED de la linterna). Retire las pilas viejas e inserte pilas nuevas AAA 1.5 V, respetando la polaridad. Alinee la tapa para que los resortes toquen los contactos, luego atornille firmemente para mantener la protección IP67.

¿Qué significa cuando el LED verde no se enciende?

Si el LED verde no está activo al encender el detector, las pilas están descargadas. Reemplácelas inmediatamente. El detector también puede emitir tres pitidos y apagarse si el nivel de la pila es demasiado bajo para un funcionamiento adecuado.

¿El Sonel VT-3 es impermeable?

El VT-3 tiene clasificación IP67, lo que significa que es hermético al polvo y puede soportar inmersión en agua hasta 1 metro durante 30 minutos, siempre que la tapa de las pilas esté bien apretada.

¿Puedo usar el VT-3 para probar la ausencia de tensión?

No, el manual indica explícitamente que el detector no debe usarse para probar la ausencia de tensión. Está diseñado solo para detectar la presencia de tensión. Siempre verifique con otro método si tiene dudas.

¿Cómo desactivo el sonido en el VT-3?

Mantenga presionado el botón de encendido/apagado hasta que el LED verde se active (para encender) o hasta que comience a parpadear (cuando ya está encendido). Para restaurar el sonido, mantenga presionado nuevamente hasta que se escuche un pitido y el LED verde parpadee.

¿Qué debo hacer si la linterna no funciona?

Es posible que la linterna no funcione si las pilas están bajas. El detector emitirá tres pitidos y la linterna se apagará. Reemplace las pilas. Tenga en cuenta que el módulo de detección de tensión aún puede funcionar incluso si el nivel de la pila de la linterna está bajo.

MANUAL DE USUARIO VT-3 Sonel

1 Diodo de linterna
2 Tapa de pilas
3 Interruptor de linterna
4 Clip
5 Botón del rango de medición de 12...1000 V
6 Interruptor del probador
7 Indicadores LED
8 Iluminación del área de medición
9 Punta de medición

1 Información general

1.1 Símbolos de seguridad

Este símbolo, situado cerca de otro símbolo o un enchufe indica que el usuario debe consultar más información en el manual de instrucciones.

Este símbolo, situado cerca del enchufe sugiere que en condiciones normales de uso, existe la posibilidad de tensiones peligrosas.

clase de protección II - aislamiento doble y reforzado

Este símbolo significa que el dispositivo no debe ser desechado a contenedores de residuos domésticos, sino que se lo debe entregar a un punto de recogida de desechos electrónicos.

El dispositivo cumple con los requisitos legales de la Unión Europea.

CAT

Categoría de medición del dispositivo.

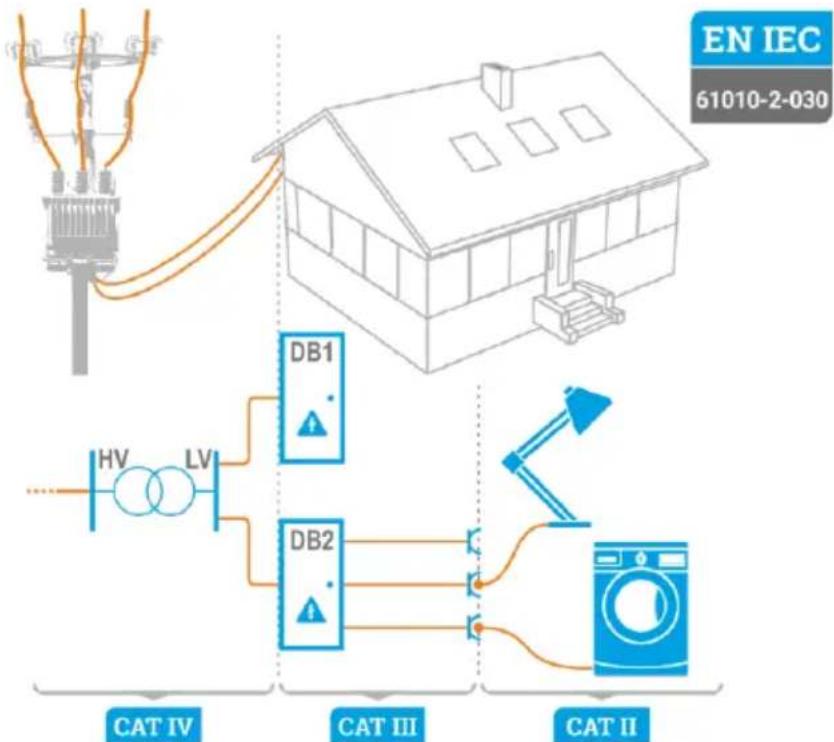

Categorías de medición según la norma EN IEC 61010-2-030:

• CAT II – se aplica a las mediciones realizadas en circuitos conectados directamente a instalaciones de baja tensión,
• CAT III – se aplica a las mediciones realizadas en instalaciones de edificios,
• CAT IV – se aplica a las mediciones realizadas en la fuente de la instalación de baja tensión.

1.2 Advertencias

• El probador se utiliza para detectar tensión. Debe ser utilizado solo por personal calificado.
• Antes de usar el probador, leer el manual de instrucciones y seguir las medidas de seguridad.
• Las medidas de seguridad del probador pueden no proteger al usuario si no se aplican de acuerdo con las instrucciones del fabricante.
• Antes de usar el probador, comprobar si funciona correctamente en la tensión alterna conocida (es decir, el siguiente enchufe aplicable con persencia de tensiones).
• El tipo y grosor de aislamiento, la distancia de la fuente de alimentación, los cables apantallados y otros factores pueden afectar la eficacia del probador. Si no está seguro acerca del resultado de la prueba, compruebe la presencia de tensión de otra forma.
• No usar el probador:

o para probar la ausencia de tensiones,
o si está dañado o no funciona correctamente. En caso de duda, reemplazarlo por otro.
o para la tensión más alta que el rango superior que aparece en la carcasa.

• Tener cuidado con tensiones superiores a 30 V AC por el peligro de descarga eléctrica.
• Cumplir con todas las normas de seguridad aplicables. Al trabajar cerca de circuitos bajo tensión - en particular cuando puede haber un arco eléctrico- usar el equipo de protección personal.
• No utilizar el probador, cuando hay una advertencia de pilas agotadas. Reemplazar inmediatamente las pilas por otras nuevas.
• Si la lintema no funciona, esto puede significar que el dispositivo está dañado o las pilas están agotadas.
• Cuando el dispositivo está encendido, el compartimento de pilas debe estar cerrado.
• Mirar directamente la lámpara LED puede dañar la vista.
• La suciedad y la humedad de la superficie del dispositivo puede causar la descarga eléctrica.

¡ATENCIÓN!

• Las personas no autorizadas no pueden desmontar el dispositivo.
• El desmontaje y las reparaciones del dispositivo deben ser realizados única-mente por personal calificado.

2 Uso

2.1 Encendido del probador

Pulsar brevemente el botón ⏻. Se oirá un pitido y se encenderá el diodo verde 7 y el módulo 8. El probador está encendido y listo para usar.

2.2 Apagado del probador

Pulsar brevemente el botón ⏻. Se oirá un doble pitido y el diodo verde se apagará.

2.3 Desactivación y activación de los señales de sonido

a) Al encender el probador

Pulsar y mantener pulsado el botón hasta que se encienda el diodo verde. El probador funciona ahora sin señales de sonido. Para restaurar las señales, pulsar y mantener pulsado el botón hasta que el diodo verde comience a parpadear y se oirá una señal.

b) Con el probador activado

Pulsar y mantener pulsado el botón hasta que el diodo verde empiece a parpadear. Para restaurar las señales, pulsar y mantener pulsado el botón hasta que el diodo verde comience a parpadear y se oirá una señal.

2.4 Comprobación del probador

Antes de usar el probador:

• comprobar si se ilumina el diodo verde
• comprobar el probador en la tensión alterna conocida y que está en el rango de medición.

2.5 Medición de tensiones en Modo Alto (100...1000 V AC)

Acercar la punta de medición del probador a la tensión alterna examinada. Si el dispositivo detecta la tensión dentro del rango de medición, el diodo verde se apagará, el diodo rojo se encenderá y se oírla la señal modulada.

2.6 Medición de tensiones en Modo Bajo (12...1000 V AC)

Pulsar y mantener pulsado el botón 12 V. El diodo cambiará de color verde a naranja para indicar el cambio del rango de medición. Mantener pulsado el botón 12 V y acercar la punta de medición del probador a la tensión alterna examinada. Si se detecta la tensión, el diodo naranja se apagará, el diodo rojo parpadeará y se oirá una señal.

La frecuencia de las señales de luz y sonido crecerá aún más, cuanto más cerca esté el probador respecto a la tensión examinada. Si se detecta la alta tensión, el modo de medición cambiará automáticamente al Modo Alto: el diodo rojo estará encendido continuamente y emitirá una señal modulada.

• El probador no muestra el valor de la tensión.
• La causa del cambio automático de modo a Alto puede ser el tipo y grosor de aislamiento, la distancia de la fuente de alimentación u otros factores.

2.7 Indicador de pila descargada

Si el diodo verde no está encendido, reemplazar las pilas. Cuando el probador está encendido y el nivel de pilas es demasiado bajo para realizar las pruebas adecuadas, se oirá tres veces una señal, el diodo verde se apagará, dando a entender que no se puede utilizar el probador. Reemplazar las pilas para continuar con las pruebas.

2.8 Apagado automático

Para prolongar la vida útil de las pilas, el probador se apagará automáticamente después de unos 5 minutos de inactividad. Al apagarse, el dispositivo emitirá tres veces una señal y el diodo verde se apagará.

2.9 Linterna

Pulsar brevemente el botón para encender o apagar la linterna. Para prolongar la vida útil de las pilas, la linterna se apagará automáticamente después de unos 5 minutos. Al apagarse, el probador emitirá dos veces una señal.

• Si el nivel de las pilas es demasiado bajo para que la linterna ilumine de una manera eficaz, el probador indicará este hecho al emitir tres señales. A continuación, la linterna se apagará.
• El módulo de comprobar la tensión tiene su propio criterio de pilas y en la situación anterior puede seguir funcionando. Para verificarlo, seguir según el punto 2.4.

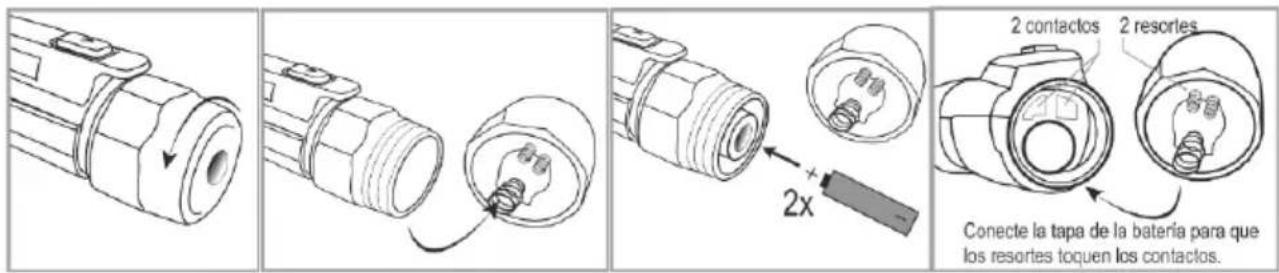

3 Reemplazo de pila

• Desenroscar con cuidado la tapa de pilas en la parte posterior de la carcasa (elemento con diodo de linterna).
• Retirar las pilas desgastadas e insertar las nuevas prestando atención a la polaridad.
• Colocar con cuidado la tapa de pilas de modo que las muelles toquen los contactos.
• Apretar bien la tapa sin demasiada fuerza.
• Comprobar el probador en la tensión alterna conocida y que está en el rango de medición.

¡ATENCIÓN!

Al reemplazar las pilas, asegurarse de cerrar bien la tapa para mantener la protección IP67. La tapa apretada demasiado fuerte o floja puede debilitar la resistencia al agua y al polvo.

• Al insertar las pilas por primera vez, retirar la etiqueta protectora de los contactos de tuerca.
• Retirar las pilas si el producto no se utiliza durante mucho tiempo.

4 Datos técnicos

El dispositivo no tiene el carácter de un patrón, por lo tanto, no está sujeto a calibración. La forma adecuada de control para este tipo de instrumento es la verificación.

a) categoría de medida según EN 61010-2-030.....CAT IV 1000 V
b) grado de protección según EN 60529 IP67
c) grado de contaminación 2
d) rangos de detección de tensión....100...1000 V AC .....12...1000 V AC
e) rango de frecuencia....50 / 60 Hz
f) tiempo de inactividad para apagado automático 5 min
g) indicadores...... diodos LED (verde, naranja, rojo), señal acústica
h) linterna ..... diodo LED blanco con lente
i) alimentación....2x pila AAA 1,5 V
j) temperatura de funcionamiento 0°C...+50°C
k) temperatura de almacenamiento ....-10°C...+60°C
I) humedad……máx. 80%
m) altura de funcionamiento 2000 m
n) dimensiones 160 x 23 x 25 mm
o) peso 78 g
p) peso sin pilas....55 g
q) cumple con los requisitos de.....EMC, LVD
r) conformidad con los requisitos de las normas ...... EN 61326-1, EN 61326-2-2, EN 61010-031
