Tipo de dispositivo	Horno empotrado
Capacidad	No especificado
Modos de cocción	Manuales y automáticos
Programación	Programable con reloj
Pantalla	No especificado
Limpieza	Limpieza automática (pirolítico)
Tipo de puerta	No especificado
Iluminación interior	Sí
Seguridad	Bloqueo de seguridad
Consumo energético	No especificado
Dimensiones	No especificado
Instalación	Empotrable
Accesorios incluidos	No especificado
Garantía	Asistencia 7 días a la semana
Alimentación eléctrica	No especificado

Preguntas frecuentes - FNG 36 WH SCHOLTES

¿Cómo ajustar la temperatura de mi SCHOLTES FNG 36 WH?

Para ajustar la temperatura, utiliza el termostato ubicado en el panel de control. Gira el botón en el sentido de las agujas del reloj para aumentar la temperatura y en sentido contrario para disminuirla.

¿Por qué mi SCHOLTES FNG 36 WH no calienta?

Verifica que el aparato esté bien enchufado y que el termostato esté ajustado a una temperatura superior a la de la habitación. Asegúrate también de que el interruptor automático no se haya disparado.

¿Cómo limpiar el interior de mi SCHOLTES FNG 36 WH?

Desenchufa el aparato antes de limpiarlo. Usa un paño húmedo y un detergente suave para limpiar el interior. Evita productos abrasivos que puedan dañar las superficies.

Mi SCHOLTES FNG 36 WH hace un ruido extraño, ¿qué hacer?

Un ruido anormal puede deberse a objetos atascados en el ventilador o a un problema con el motor. Revisa el interior del aparato y retira cualquier objeto extraño. Si el ruido persiste, contacta a un técnico.

¿Cuál es el nivel sonoro de mi SCHOLTES FNG 36 WH?

El SCHOLTES FNG 36 WH tiene un nivel sonoro de aproximadamente 42 dB, lo que se considera relativamente silencioso para un aparato de este tipo.

¿Cómo puedo ahorrar energía con mi SCHOLTES FNG 36 WH?

Para ahorrar energía, ajusta el termostato a una temperatura razonable, evita abrir la puerta con demasiada frecuencia y limpia regularmente los filtros para asegurar un buen funcionamiento.

¿Hay piezas de repuesto disponibles para el SCHOLTES FNG 36 WH?

Sí, las piezas de repuesto están disponibles a través de los distribuidores autorizados o directamente en el sitio de SCHOLTES. Asegúrate de verificar el modelo específico para pedir las piezas correctas.

¿Dónde puedo encontrar el manual de usuario del SCHOLTES FNG 36 WH?

El manual de usuario generalmente se proporciona con el aparato. También puedes descargarlo desde el sitio oficial de SCHOLTES buscando tu modelo.

¿Cómo contactar al servicio al cliente de SCHOLTES?

Para contactar al servicio al cliente, puedes llamar al número de teléfono indicado en el sitio oficial de SCHOLTES o utilizar el formulario de contacto en línea para hacer tus preguntas.

MANUAL DE USUARIO FNG 36 WH SCHOLTES

tegamino su leccarda Bassa temperatura 85 °C su griglia

C Ver es so tra d zio i

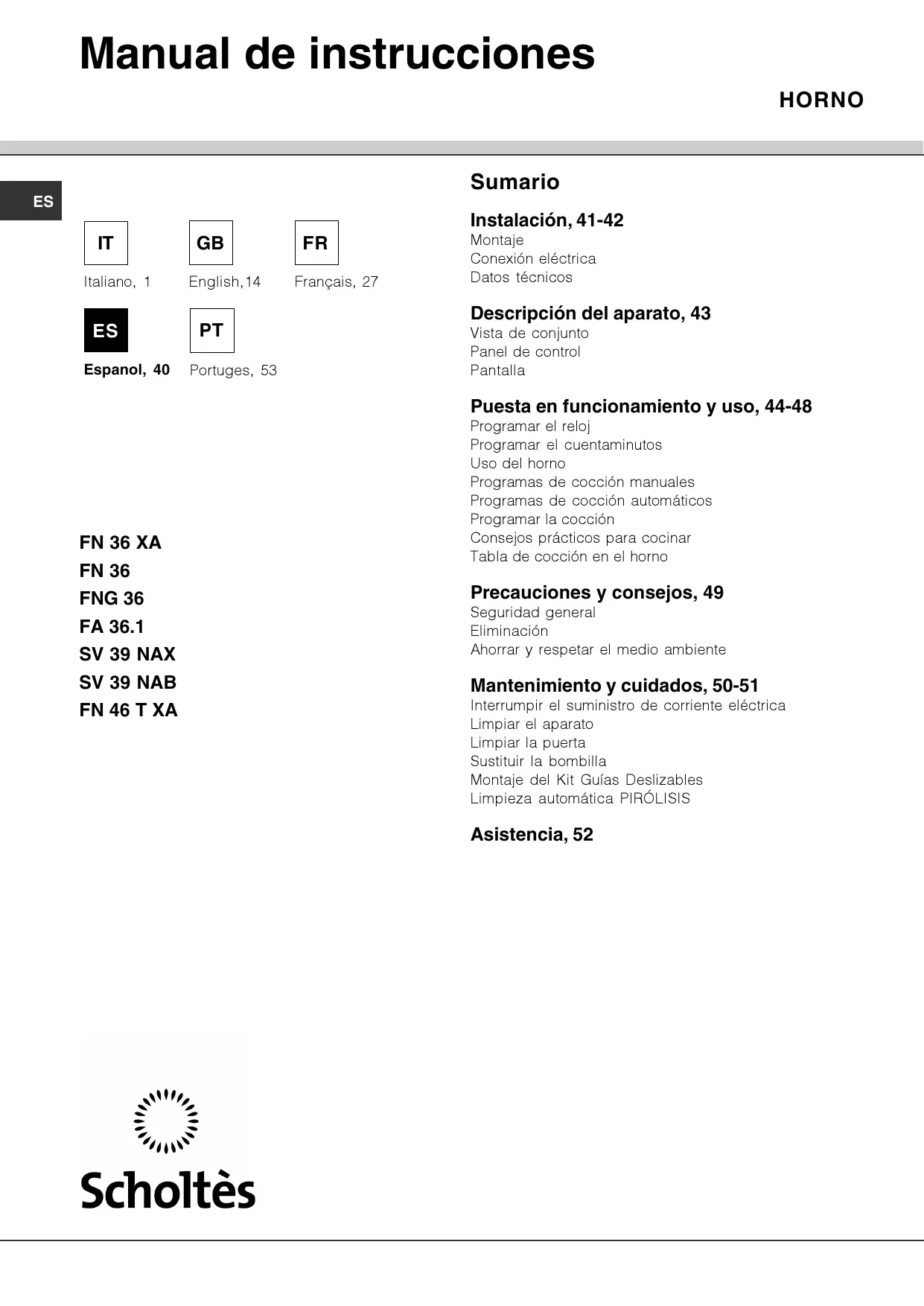

“En cocotte” dishes Manual de instrucciones HORNO Sumario

Instalación, 41-42 Italiano, 1

Français, 27 Montaje Conexión eléctrica Datos técnicos Descripción del aparato, 43 Vista de conjunto Panel de control Pantalla Puesta en funcionamiento y uso, 44-48 Programar el reloj Programar el cuentaminutos Uso del horno Programas de cocción manuales Programas de cocción automáticos Programar la cocción Consejos prácticos para cocinar Tabla de cocción en el horno Precauciones y consejos, 49 Seguridad general Eliminación Ahorrar y respetar el medio ambiente Mantenimiento y cuidados, 50-51 Interrumpir el suministro de corriente eléctrica Limpiar el aparato Limpiar la puerta Sustituir la bombilla Montaje del Kit Guías Deslizables Limpieza automática PIRÓLISIS Asistencia, 52 Instalación ! Es importante conservar este manual para poder consultarlo en cualquier momento. En el caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad. Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del compartimiento. Es preferible instalar el horno apoyado sobre dos listones de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm como mínimo (ver las figuras). Montaje

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos). ! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas. Empotramiento Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• Los paneles adyacentes al horno deben ser de materiales resistentes al calor Centrado y fijación Regular los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble: Espesor de 20 mm: quitar la parte móvil del taco (ver la figura);

• En el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C

Espesor de 16 mm: utilizar la segunda ranura (ver la figura). 5 mm. 576 mm. 595 mm.

Espesor de 18 mm: utilizar la primera ranura, ya predispuesta por el fabricante (ver la figura);

• Para empotrar el horno, tanto cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo. Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco. ! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica Antes de efectuar la conexión verifique que: ! Los hornos dotados de cable de alimentación tripolar, están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver a continuación). Montaje del cable de alimentación eléctrica

1. Abrir el panel de

bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tirar y abrir (ver la figura).

2. Instalar el cable de

alimentación eléctrica: Aflojar el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-Ny luego fijar los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y (ver Amarillo-Verde la figura).

3. Fijar el cable en el

correspondiente sujetacable.

4. Cerrar la tapa del panel de bornes.

• la toma tenga conexión a tierra y que esté en conformidad con las normas legales;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (ver más abajo);
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características (ver más abajo);
• La toma sea compatible con el enchufe del aparato. Si no es así, cambie la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe doblarse ni comprimirse. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

PLACA DE CARACTERÍSTICAS

ancho 43,5 cm. Dimensiones altura 32 cm. profundidad 41,5 cm. Volumen litros 58 Conexiones tensión 220-240V ~ 50/60Hz eléctricas potencia máxima absorbida 2800W Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304 Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el cable a tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente. ! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

ENERGY LABEL Consumo de energía por convección Natural –función de calentamiento: Tradicional Clase Consumo de energía para funcionamiento por convección Forzada - función de calentamiento: Barbacoa. Este aparato es conforme con las siguientes Normas Comunitarias: 2006/95/CEE del 12.12.06 (Baja Tensión) y posteriores modificaciones – 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones. 2002/96/CE y posteriores modificaciones. 1275/2008 stand-by/off mode. Descripción del aparato Vista de conjunto

GUÍAS de deslizamiento de las bandejas Bandeja PARRILLA posición 5 posición 4 posición 3 posición 2 posición 1 Bandeja GRASERA Mando de TERMOSTATO/ FIJACIÓN DE TIEMPOS PANTALLA Botón PIRÓLISIS Botón

FIJACIÓN DE TIEMPOS

Pantalla Cifras de TEMPERATURA y TIEMPOS Indicador de Precalentamiento Indicador de PUERTA BLOQUEADA Icono RELOJ Icono STOP Icono de DURACIÓN Icono CUENTAMINUTOS Icono de

FIN DE COCCIÓN

Puesta en funcionamiento y uso

Programar el reloj ! Se puede realizar con el horno encendido o apagado, pero no, si se ha programado el final de una cocción. hasta que

1. Presione varias veces el botón

centelleen el icono y los dos primeros números en la PANTALLA;

2. gire el mando de FIJACIÓN DE TIEMPOS hacia

“+” y “-” para programar la hora; hasta que

3. presione de nuevo el botón

centelleen los otros dos números en la PANTALLA;

4. gire el mando FIJACIÓN DE TIEMPOS hacia “+” y

“-” para programar los minutos;

5. pulse nuevamente el botón

operaciones realizadas. para confirmar las Programar el cuentaminutos ! Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo accionar la señal sonora cuando se cumplen los minutos fijados.

1. Presione varias veces el botón

hasta que y las tres cifras en la centelleen el icono PANTALLA;

2. gire el mando FIJACIÓN DE TIEMPOS hacia “+” y

“-” para programar los minutos; para confirmar las

3. pulse nuevamente el botón

operaciones realizadas. Continuará la visualización de la cuenta al revés, al final de la cual se accionará la señal sonora. Es posible modificar la temperatura girando el mando TERMOSTATO.

3. Cuando se apaga el indicador de

y se escucha una señal precalentamiento sonora, el precalentamiento ha finalizado: introduzca los alimentos.

4. Durante la cocción es posible:

- modificar el programa de cocción con el mando PROGRAMAS; - modificar la temperatura con el mando TERMOSTATO; - programar la duración y la hora de finalización de la cocción (ver programas de cocción); - interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”.

5. Es posible modificar la duración de la cocción

(ver programas de cocción).

6. El aparato posee un sistema que, cuando se

interrumpe la corriente eléctrica y la temperatura del horno no descendió demasiado, reanuda el programa desde el punto en el cual fue interrumpido. En cambio, las programaciones que están esperando comenzar, no se restablecen cuando retorna la corriente y deben volver a ser programadas. Ventilación de enfriamiento Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno. Al comienzo del programa PIRÓLISIS el ventilador funciona a baja velocidad. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío. Uso del horno ! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta y airee el ambiente en el que se encuentra. El olor que se advierte se debe a la evaporación de las sustancias utilizadas para proteger el horno. ! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. ! Coloque siempre los recipientes de cocción sobre las rejillas suministradas con el aparato. ! Si dentro de la programación de cocción se prevé una subida de masa, se recomienda no abrir la puerta para evitar alterar el resultado.

1. Seleccione el programa de cocción deseado

girando el mando PROGRAMAS.

2. El horno entra en la fase de precalentamiento, el

indicador de precalentamiento se iluminará.

Luz del horno Con el horno apagado se puede encender la lámpara en cualquier momento abriendo la puerta del horno. Programas de cocción manuales ! Todos los programas de cocción tienen una temperatura de cocción prefijada. La misma se puede regular manualmente eligiendo un valor entre 30°C y 300°C (cuando es posible). Programa MULTINIVEL Se activan todos los elementos calentadores y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y dora la comida de modo uniforme. Es posible utilizar hasta un máximo de tres niveles simultáneamente. Programa TRADICIONAL Con esta cocción tradicional es mejor utilizar un solo nivel. Programa BARBACOA Se enciende el elemento calentador superior. La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Utilice el horno con la puerta cerrada. Programa GRILL-ASADOR ROTATIVO Se enciende el elemento calentador superior y se pone en funcionamiento el asador rotativo. La función es óptima para las cocciones con el asador rotativo. Utilice el horno con la puerta cerrada. Programas BAJA TEMPERATURA Este tipo de cocción permite leudar, descongelar, preparar yogurt, calentar más o menos rápidamente y cocinar lentamente a baja temperatura. Las temperaturas que se pueden seleccionar son: 40, 85, 120 °C. Asador rotativo Para accionar el asador rotativo (ver la figura) proceda del siguiente modo:

1. coloque la bandeja en la posición 1;

2. coloque el soporte del asador rotativo en la posición

3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;

3. accione el asador rotativo seleccionando los

! Una vez que el programa ha comenzado, si se abre la puerta, el asador rotativo se detiene. Programas de cocción automáticos ! La temperatura y la duración de la cocción están Cocción preestablecidas por el sistema C.O.P.® (Cocción Óptima Programada Programada) que garantiza automáticamente un resultado perfecto. La cocción se interrumpe automáticamente y el horno avisa cuando la comida está lista. La duración de la cocción se puede modificar unos minutos, como se describe a continuación para cada función. Programa PAN Utilice esta función para cocinar pan. Para obtener los mejores resultados, le aconsejamos seguir atentamente las siguientes indicaciones:

• seguir los pasos de la receta;
• respete el peso máximo por grasera;
• no olvide colocar 1 dl de agua fría en la grasera en la posición 5; Coloque en el horno cuando está frío. Si se desea enhornar con el horno caliente, después de otra cocción a alta temperatura, la pantalla mostrará la palabra “Hot” hasta que la temperatura del horno alcance los 40°. En ese momento, será posible enhornar el pan. Receta para el PAN : 1 Grasera de 1000g como máximo, Nivel bajo Receta para 1000g de masa: 600g de Harina, 360g de Agua, 11g de Sal, 25g de levadura fresca (o 2 sobrecitos de levadura en polvo) Proceso:
• Mezcle la harina y la sal en un recipiente grande.
• Diluya la levadura en el agua ligeramente tibia (aproximadamente 35 grados).
• Realice un hueco en el medio de la harina.
• Vierta en él la mezcla de agua y levadura
• Trabaje la masa hasta obtenerla homogénea y poco pegajosa, estirándola con la palma de la mano y volviendo a plegarla sobre sí misma durante 10 minutos.
• Forme una bola, coloque la masa en una ensaladera y cúbrala con una película transparente para evitar que la superficie de la misma se seque. Coloque la ensaladera en el horno con la función manual BAJA TEMPERATURA en 40ºC y deje que leude durante 1 hora aproximadamente (el volumen de la masa debe crecer hasta el doble).
• Divida la bola para obtener varios panes.
• Colóquelos en la grasera sobre papel para horno.
• Eche harina sobre los panes.
• Realice cortes en los panes.
• no olvide colocar 1 dl de agua fría en la grasera en la posición 5. Para la limpieza, se aconseja el uso de agua y vinagre.
• Coloque en el horno cuando está frío. PAN
• Ponga en marcha el programa de cocción
• Al final de la cocción, deje reposar los panes sobre una parrilla hasta que estén completamente fríos. Programa PIZZA Utilice esta función para cocinar la pizza. Consulte el capítulo siguiente para conocer la receta y los detalles.

Para obtener los mejores resultados, le aconsejamos seguir atentamente las siguientes indicaciones:

• seguir los pasos de la receta;
• el peso de la masa debe ser de 500g a 700g.
• unte ligeramente la grasera y las bandejas. Coloque en el horno cuando está frío. Si se desea enhornar con el horno caliente, después de otra cocción a alta temperatura, la pantalla mostrará la palabra “Hot” hasta que la temperatura del horno alcance los 120°. En ese momento, será posible enhornar la pizza. Receta para la PIZZA: 1 Grasera, Nivel bajo, con el Horno Frío o Caliente Receta para 3 pizzas de aproximadamente 550 g: 1000g de Harina, 500g de Agua, 20g de Sal, 20g de Azúcar, 10cl de Aceite de oliva, 20g de levadura fresca (o 2 sobrecitos de levadura en polvo)
• Subida de masa a temperatura ambiente: 1 hora o función manual BAJA TEMPERATURA a 40° dejando leudar durante 30/45 minutos.
• Coloque en el horno cuando está frío.
• Ponga en marcha el programa de cocción PIZZA Programa ASADO DE VACA Utilice esta función para cocinar carnes de ternera, vaca, cerdo y cordero. Coloque en el horno cuando está frío. También se puede hacerlo cuando está caliente. Programa DULCES Esta función es ideal para la cocción de dulces. Coloque en el horno cuando está frío. También se puede hacerlo cuando está caliente. Programar la cocción ! La programación es posible sólo después de haber seleccionado un programa de cocción. Programar la duración de la cocción

1. Presione varias veces el botón

hasta que y las tres cifras en la centelleen el icono PANTALLA;

2. gire el mando de FIJACIÓN DE TIEMPOS hacia

“+” y “-” para regular el tiempo deseado; para confirmar

3. presione nuevamente el botón

las operaciones realizadas;

4. una vez cumplido ese tiempo, en la PANTALLA

aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

• Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar el final de una cocción ! La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción.

1. Siga el procedimiento de 1 a 3 descrito para la

duración; hasta que centelleen

2. luego presione el botón

el icono y las dos cifras en la PANTALLA;

3. gire el mando de FIJACIÓN DE TIEMPOS hacia

“+” y “-” para regular la hora; hasta que

4. presione de nuevo el botón

centelleen los otros dos números en la PANTALLA;

5. gire el mando FIJACIÓN DE TIEMPOS hacia “+” y

“-” para regular los minutos; para confirmar

6. presione nuevamente el botón

las operaciones realizadas;

7. una vez cumplido ese tiempo, en la PANTALLA

aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

• Ejemplo: son las 9:00 horas, se programa una duración de 1 hora y 15 minutos y las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:15 horas. encendidos indican que se ha Los iconos realizado una programación. En la PANTALLA se visualizan alternativamente la hora de finalización de la cocción y la duración. Para anular una programación, gire el mando PROGRAMAS hasta la posición “0”. Consejos prácticos para cocinar ! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría quemar las comidas delicadas. ! En las cocciones ASADOR ROTATIVO, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas). MULTINIVEL
• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.
• Coloque la grasera abajo y la parrilla arriba. PIZZA
• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas, es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción. PRIMEROS Tabla de cocción en el horno COMIDAS EJEMPLOS FUNCIÓN TEMPERATURA SOPORTES Plum-cake de aceitunas, de atún, etc. Tortas rústicas de queso, pastel de salmón Tarrinas de pescado, carne, verdura, paté, etc. Tradicional 160 ºC Tortera sobre grasera Sobre grasera Molde de tarrina en grasera (baño María con agua caliente) Cazuela sobre grasera (baño María con agua caliente) Tortera sobre grasera Sobre grasera o tortera sobre grasera Cocotte sobre grasera Cazuela o tortera sobre grasera (baño María con agua caliente) Tortera sobre grasera (baño María con agua caliente) Tortera sobre grasera Sobre grasera Papillote sobre grasera Bandeja sobre grasera Tarrinas Cazuela LAS CARNES LEGUMBRES Soufflé LOS PESCADOS

Pasteles de hígado de ave, puré de salmón, huevo en cocotte, etc. Soufflé de queso, de verduras, de pescado, etc. Tradicional 160 ºC Multinivel 200 ºC Verduras rellenas Verduras asadas en cocotte Lechuga, zanahorias al azafrán, escorzonera, etc. Tradicional 200 ºC Flan Flan de hongos, buñuelos de verdura, etc. Tradicional 160 ºC Tarrinas Tarrinas de verdura Tradicional 160 ºC Soufflé Alimentos empanados Papillote Arroz Aves asadas en broquetas Pollo, gallito Asador rotativo Grandes trozos asados Pernil entero asado, capón o pavo grande, etc. Multinivel 270 °C 180 °C(en la tercera parte de la cocción disminuir a 160°C) Soporte para asador rotativo Carne en grasera, bañar en intervalos regulares con el líquido de la cocción Tradicional 190 °C Sauté de carne en cocottee comidas tradicionales Vaca bourguignon, conejo a la cazadora, sauté de ternera Marengo, guiso de cordero, pollo a la vasca, etc. Backenhof, tarrinas, etc. Bistecs, chuletas, salchichas para asar, brochetas, muslos de pollo, etc. Carnes empanadas Comidas a la sal En parilla (nivel en función del espesor) Sobre grasera (para piezas grandes disminuir a 160 °C después de la cocción de la pasta) Carne sobre grasera o bandeja sobre grasera En parilla (nivel en función del espesor) Sobre grasera Salmón, gallineta nórdica, lubina, etc. Tradicional 200 ºC Sobre grasera Pescados asados o en broquetas Pescados enteros ( rellenos) Filetes de pescado (con agregado de vino u otro líquido) Papillote Pescados envueltos (hojaldre o pasta flora) Soufflé Salmón, brochetas, etc. Multinivel 200 ºC Sobre grasera Pescados a la sal Tortera sobre grasera Pescado sobre grasera o bandeja sobre grasera

PASTELERÍA Tabla de cocción en el horno COMIDAS EJEMPLOS Bizcochos (sin levadura) Bizcochuelo, bizcochos de Saboya, bizcochos arrollados, Brownie, Tortas de queso blanco Tartas de masa leudada Cocción de bases para tartas (pasta sablée) Pasteles (hojaldre o pasta flora) PASTELES POSTRES FRUTA Pequeños pasteles (levadura natural) Pasteles (levadura natural) Kougloff, bollo, panettone, pan dulce,... Bizcochos en moldes de papel, bizcochos a la cuchara, etc. Bizcochos de pasta flora, bizcochos spritz, bizcochos secos, etc. Pasteles de hojaldre de diferentes tipos, etc. Galletas “amaretti” de nuez de coco o de almendras Mini-bollos, mini-croissant, etc. Pasta sablée Hojaldre Galletas “amaretti”, bolitas de coco Pasta leudada Merengues blancos Merengues tostados Flan Cremas y flanes, postres de sémola Postres de arroz Soufflé SOPORTES 200 ºC Tortera sobre grasera Tortera sobre grasera Tortera sobre grasera (alubias secas en pasta) Tortera sobre grasera 190 °C Sobre grasera Flan a base de pan o bollos, flan de arroz Flan de vainilla, crema quemada, flan de chocolate, etc. Arroz a la condé, arroz emperatriz, etc. Soufflé de licor, soufflé de fruta, etc. Manzanas al horno, etc. Multinivel Fruta rellena o en papillote COMIDAS EJEMPLOS Yogurt Alimentos secos TEMPERATURA Tartas de fruta cruda (fresas, frambuesas, etc.) Pasteles de peras, etc. Profiterol, pequeños petisús, petisús, paris brest, saint honoré, etc. Croissant, tartas de azúcar, bollos vacíos, pequeños savarin, etc. Petisús FUNCIÓN Tartas de azúcar, bollería a la fruta Pasta de bizcochos VARIOS

Hongos, hierbas, fruta o verdura en lonchas, etc. 180 ºC Sobre grasera 160 ºC Sobre grasera o tortera sobre grasera 180 ºC Sobre grasera 200 ºC Sobre grasera 200 ºC Sobre grasera 180 ºC Sobre grasera 180 ºC 170 ºC 110 °C 190 °C 180 ºC 200 ºC Sobre grasera Sobre grasera Sobre grasera Tortera sobre grasera Moldes o cazuela sobre grasera (baño María sobre grasera) Tortera sobre grasera Tortera sobre grasera 200 ºC cazuela sobre grasera Baja temperatura 85 °C sobre parrilla Programas de cocción automáticos Función Asado de ternera Cocción recomendada para … Asados de carne Pasteles y cuatro cuartos (con levadura química) Tartas de fruta (hojaldre o pasta flora, con o sin flan) Dolci Sobre grasera o bandeja

Tortera sobre parrilla

Tartas de manzanas, de ciruelas, de peras, etc. Tortera sobre parrilla

EJEMPLOS Asado de ternera Asado de cerdo Pollo asado Cordero asado Asado de vaca Pasteles de fruta, pasteles variados, cuatro cuartos, etc. Duración de la cocción (minutos) ± 10 De +10 a +25 De +5 a +15 ±10 De -20 a -5 Colocar en horno Frío 45** Frío Pizzas altas, hogazas (masa de pan)

28** Caliente o frío

• Los tiempos de cocción son indicativos y se pueden modificar en base a los gustos personales. La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente. ** La duración de una cocción automática se programa. Los valores de la tabla están referidos a valores de duración mínima y máxima que pueden ser modificados por el usuario cuando programa la duración. *** Según la receta, añadir 100 gr de agua en la grasera.

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque el aparato descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.
• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: en los costados podría estar caliente.
• Utilice siempre guantes para horno para introducir o extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente, podría incendiarse.
• Cuando el aparato no se utiliza, controle siempre que los mandos estén en la posición “”/“”.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No apoye objetos pesados sobre la puerta del horno abierta.

• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evite que los niños jueguen con el aparato. Eliminación
• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores. Ahorrar y respetar el medio ambiente
• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas. Las opciones de programación, en especial, la “cocción retrasada” (ver Programas) y la “limpieza automática retrasada” (ver Mantenimiento y cuidados), permiten organizarse en ese sentido.
• Se recomienda efectuar siempre las cocciones ASADOR ROTATIVO con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de energía (10% aproximadamente).
• Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor. ! Este producto satisface los requisitos establecidos por la nueva Directiva europea sobre la limitación de los consumos energéticos en standby. Si no se realizan operaciones durante 2 minutos, el aparato se dispone de modo automático en standby. El modo standby se indica con el "Icono Reloj" con intensidad luminosa elevada. Cuando el aparato se utiliza nuevamente, el sistema vuelve al modo operativo.

Mantenimiento y cuidados

Interrumpir el suministro de corriente eléctrica Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica. Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables. ! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. Controlar las juntas Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no utilizar el horno hasta que no se repare. Sustituir la bombilla Para sustituir la bombilla de iluminación del horno:

1. Quite la tapa

de vidrio, utilizando un destornillador.

2. Extraiga la

bombilla y sustitúyala con una análoga: Horno Lampara Junta Vidrio potencia de 15 W, casquillo E 14. Vuelva a colocar la tapa colocando correctamente la junta (ver la figura). Montaje del Kit Guías Deslizables* Limpiar la puerta Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. Para ello, abra completamente la puerta (ver la

2. alce y gire las palancas ubicadas en las dos

bisagras (ver la figura); Para montar las guías deslizables:

1. Quite los dos bastidores extrayéndolos de los

distanciadores A (ver la figura).

2. Elija el nivel en el que va a introducir la guía

deslizable. Prestando atención al sentido de extracción de dicha guía, coloque sobre el bastidor la ensambladura B primero y luego la C. Guía Guía izquierda derecha

3. (con contrapuerta de

vidrio). sujete la puerta de los costados y ciérrela lenta pero no completamente. Presione los sujetadores “F”, luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

ex enti tra do cc d ió e

3. Fije los dos bastidores, con

las guías montadas, en los orificios correspondientes ubicados en las paredes del horno (ver la figura). Los orificios para el bastidor izquierdo están ubicados arriba, mientras que los orificios para el derecho están abajo.

4. Por último, encastre los bastidores en los

distanciadores A. ! No coloque las guías deslizables en la posición 5.

• Presente sólo en algunos modelos. Limpieza automática PIRÓLISIS El programa PIRÓLISIS eleva la temperatura interior del horno hasta los 500ºC y activa el proceso de pirólisis, o sea, la carbonización de los residuos. Más precisamente, la suciedad se incinera. Durante la limpieza automática, las superficies pueden calentarse mucho: mantenga alejados a los niños. A través del vidrio de la puerta del horno, es posible notar que algunas partículas se iluminan: se trata de una combustión instantánea, absolutamente normal, que no constituye ningún peligro. Antes de activar la PIRÓLISIS:
• con una esponja húmeda quite los residuos más consistentes del interior del horno. No utilice detergentes;
• extraiga todos los accesorios;
• no deje paños de cocina o manoplas en la manija.
• coloque el mando PROGRAMAS en “0” ! Si el horno está excesivamente caliente, la pirólisis podría no comenzar. Espere hasta que se enfríe. ! La activación del programa es posible sólo después de haber cerrado la puerta del horno. Para activar el ciclo de PIRÓLISIS presione el botón durante 4 segundos aproximadamente. Utilizando el mando de FIJACIÓN DE TIEMPOS, es posible elegir el nivel de limpieza deseado con una duración prefijada y no modificable:

1. Económico (ECO): gire el mando hacia “-“.

2. Normal (NOR): nivel inicial. Duración 1 hora y 30

3. Intensivo (INT): gire el mando hacia “+“. Duración

4. Pulse el botón

realizadas. para confirmar las operaciones Tanto para el ciclo PIRÓLISIS, como para un ciclo de cocción normal, es posible programar la finalización del ciclo de limpieza (ver Programar el final de la limpieza automática). Dispositivos de seguridad

en el display iluminado indica que

• el icono la puerta del horno se ha bloqueado automáticamente apenas la temperatura ha alcanzado valores elevados; indica que en cualquier momento
• el icono se puede anular el ciclo de limpieza, presionando el botón

• si se produce un acontecimiento anómalo, la alimentación de los elementos calentadores se interrumpe;
• una vez que se ha bloqueado la puerta, no es posible modificar los valores de duración y finalización del ciclo. Programar el final de la limpieza automática hasta que centelleen el

1. Presione el botón

icono y las dos cifras en la PANTALLA;

2. gire el mando de FIJACIÓN DE TIEMPOS hacia

“+” y “-” para regular la hora; hasta que

3. presione de nuevo el botón

centelleen los otros dos números en la PANTALLA;

4. gire el mando FIJACIÓN DE TIEMPOS hacia “+” y

“-” para regular los minutos; para confirmar

5. presione nuevamente el botón

las operaciones realizadas;

6. una vez cumplido ese tiempo, en la PANTALLA

aparecerá la palabra END y se emitirá una señal sonora.

• Ejemplo: son las 9:00 horas, se elige una PIRÓLISIS con nivel Económico y, por lo tanto, con una duración prefijada de 1 hora. Se programa las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:30:00 horas. encendidos indican que se ha Los iconos realizado una programación. En la PANTALLA se visualizan alternativamente la hora de finalización de la PIRÓLISIS y la duración. Al finalizar la limpieza automática Para poder abrir la puerta del horno será necesario esperar que la temperatura del horno haya descendido a un nivel aceptable. En ese momento, es posible detectar la presencia de algunos depósitos de polvo blanco en el fondo y en las paredes del horno: elimínelos con una esponja húmeda cuando el horno esté frío. Si, en cambio, desea aprovechar el calor almacenado para una nueva cocción, los polvos pueden permanecer: no constituyen un peligro para los alimentos que se van a cocinar.

Atención: El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento. Los mismos son comunicados en la pantalla mediante mensajes como: “F” seguido por números. En esos casos es necesaria la intervención del servicio de asistencia técnica. ! Nunca solicite la asistencia de técnicos no autorizados. Comunique:

• El Esta tipo de anomalía; modelo del aparato (Mod.) número de serie (S/N) información se encuentra en la placa de características colocada en el aparato. La siguiente información es válida solo para España Para otros países de habla hispana consulte a su vendedor Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de
• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

ETIQUETA DE ENERGIA Vista de conjunto Painel de comandos Dígitos numéricos de TEMPERATURAS e TEMPOS Indicador de Pré-aquecimento Indicador de PORTA TRANCADA Carne de ave no espeto frango, galo Espeto rotativo 270 °C bifes, costelas, salsichas para grelhar, espetadas, coxas de frango, etc. Barbecue 200 °C Carnes panadas Peixe panado de sal pastéis de peras, etc. TEMPERATURA 180 °C 200 °C Assados de carne Limpeza automática PIRÓLISE se premir a tecla de limpeza; 01/2012 - 195074133.03 XEROX FABRIANO
