FIE 76 P K.A IX - Horno empotrado INDESIT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno empotrable
Marca	INDESIT
Modelo	FIE 76 P K.A IX
Dimensiones (A x Al x F)	43,5 x 32 x 40 cm
Volumen útil	56 L
Peso neto	Aproximadamente 30 kg (estimación)
Alimentación eléctrica	220-240 V ~ 50 Hz, 2800 W
Tipo de conexión	Cable tripolar con enchufe, o directo mediante interruptor omnipolar
Funciones de cocción	Horno tradicional, Multicocción, Barbacoa, Gratinado, Pizza, Pastelería, Cocción rápida, Limpieza rápida (pirólisis)
Programador electrónico	Temporizador, inicio diferido, duración de cocción, fin de cocción
Número de niveles	5 niveles (guías estándar y deslizantes)
Iluminación interior	Bombilla 15 W, casquillo E14
Sistema de refrigeración	Ventilador de refrigeración, funciona después de apagar
Limpieza automática	FAST CLEAN por pirólisis (hasta 500°C, duración máx. 120 min)
Seguridad	Puerta bloqueable durante pirólisis, parada automática en caso de anomalía
Puerta	Extraíble para limpieza, junta controlable periódicamente
Materiales	Exterior esmaltado o inoxidable, interior esmaltado
Accesorios incluidos	Rejilla, bandeja, asador (según modelo)
Clase energética	No especificada (conforme a directiva 2002/40/CE)
Mantenimiento corriente	Limpieza con agua tibia y jabón neutro, no usar productos abrasivos

Preguntas frecuentes - FIE 76 P K.A IX INDESIT

¿Cuáles son las dimensiones exactas del horno INDESIT FIE 76 P K.A IX?

Las dimensiones son: ancho 43,5 cm, alto 32 cm, fondo 40 cm. El volumen útil es de 56 litros.

¿Cómo conectar el horno a la red eléctrica?

El horno se suministra con un cable tripolar. Instale un enchufe normalizado adecuado para la potencia (2800 W) y conéctelo a una toma con tierra. En caso de conexión directa, utilice un interruptor omnipolar con al menos 3 mm de separación. El cable de tierra nunca debe interrumpirse.

¿Cómo usar el programador electrónico para una cocción diferida?

Presione la tecla duración (1), ajuste la duración con +/- y luego presione la tecla fin de cocción para ajustar la hora de finalización. El horno se encenderá automáticamente para terminar a la hora elegida. Se muestra el símbolo 'auto'.

¿Qué hacer si la pantalla parpadea 0:00 después de un corte de corriente?

Presione simultáneamente las teclas duración y fin de cocción dentro de los 4 segundos, luego ajuste la hora exacta con las teclas + y -. Suelte para confirmar.

¿Cómo limpiar el horno con el programa FAST CLEAN?

Retire todos los accesorios y la suciedad excesiva con una esponja húmeda. Seleccione el programa FAST CLEAN (símbolo de pirólisis) con el botón PROGRAMAS. Ajuste la duración (máx. 120 min) mediante el programador si es necesario. La puerta se bloquea automáticamente. Una vez terminado, espere a que el indicador 'puerta bloqueada' se apague antes de abrir.

¿Qué bombilla usar para reemplazar la iluminación del horno?

Utilice una bombilla de 15 W con casquillo E14. Para reemplazar, desenrosque la cubierta de vidrio con un destornillador, cambie la bombilla, luego vuelva a colocar la cubierta posicionando correctamente la junta.

¿Por qué el ventilador sigue girando después de apagar el horno?

El sistema de refrigeración mantiene el ventilador en funcionamiento hasta que el horno se haya enfriado lo suficiente. Es normal y protege los componentes.

¿Cómo desmontar la puerta del horno para una limpieza profunda?

Abra completamente la puerta, levante las palancas de las bisagras, luego ciérrela lentamente. Agarre por los lados y tire hacia usted para liberarla. Para volver a montarla, siga los pasos inversos.

¿Qué hacer si el indicador 'señal de error' parpadea y el horno se apaga?

Esto indica una anomalía. Anote el tipo de anomalía, el modelo (Mod.) y el número de serie (S/N) que figuran en la placa de características, luego contacte al servicio de asistencia técnica autorizado. No intente repararlo usted mismo.

¿Cuáles son los consejos para ahorrar energía con este horno?

Utilice los programas FAST CLEAN durante las horas de menor consumo. Para la barbacoa y el gratinado, mantenga la puerta cerrada (ahorro de aproximadamente 10%). Mantenga las juntas limpias para evitar pérdidas de calor.

MANUAL DE USUARIO FIE 76 P K.A IX INDESIT

Descripción del aparato, 39

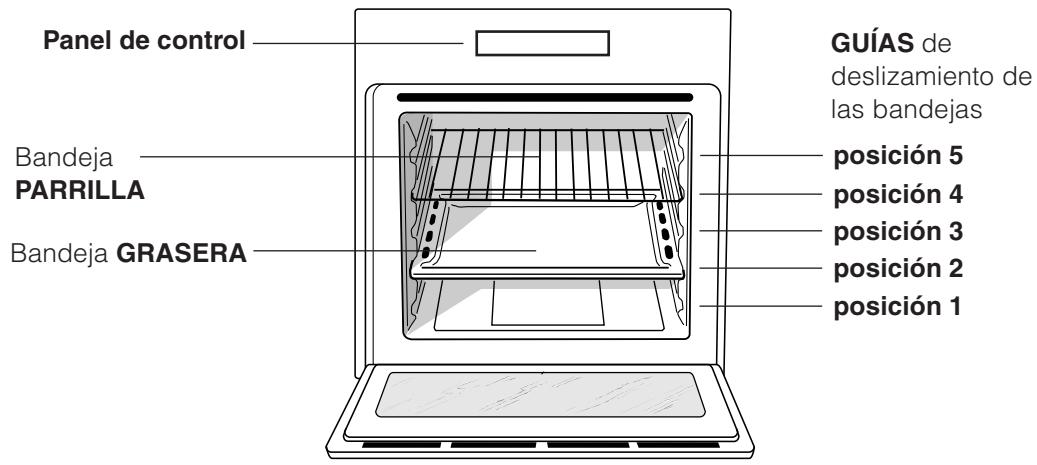

Vista de conjunto.

Panel de control

Puesta en marcha y uso, 40

Poner en funcionamiento el horno

Utilizar el temporizador

Programas, 41-42

Programas de cocción

Consejos prácticos de cocción

Tabla de cocción

El programador de cocción electrónico, 43

Precauciones y consejos, 44

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 45-46

Cortar el suministro eléctrico

Limpiar el aparato

Limpiar la puerta

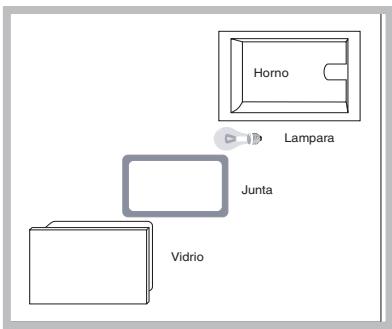

Sustituir la bombilla

Limpieza automática FAST CLEAN

Asistencia, 47

Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, cesión o mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.

Colocación

Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos). La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

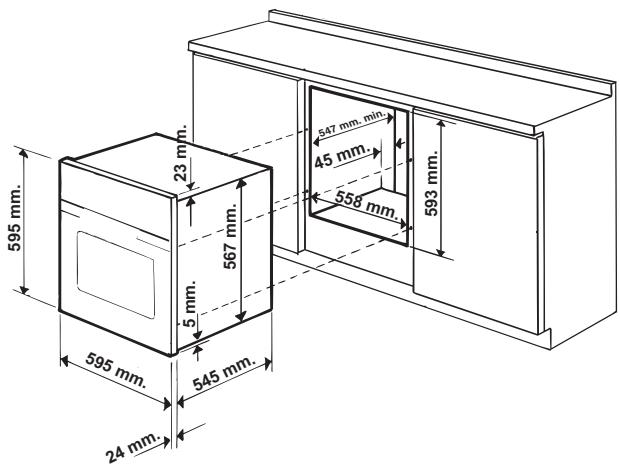

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes deben ser de materiales resistentes al calor;
• en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100 °C;
• Para empotrar el horno, ya sea cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

¡Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas.

El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listones de madera o sobre una superficie continua que tenga una abertura de 45 × 560 mm como mínimo (ver las figuras).

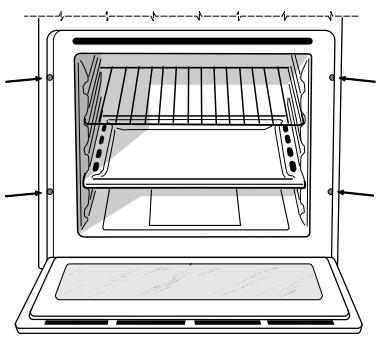

Centrado y fijación

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para poderlos en los 4 orificios del marco.

¡Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin el uso de una herramienta.

Conexión eléctrica

¡Los hornos dotados de cable de alimentación tripolar están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (ver a continuación).

Montaje del cable de alimentación eléctrica

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y quítela (ver la figura).
2. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (ver la figura).
3. Quite los tornillos de los contactos L-N y fije los cables debajo de las cabezas de los tornillos respetando los colores: Azul (N), Marrón (L) y Amarillo-Verde (tierra).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para esta carga (ver al costado).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente.

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad!

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características (ver más abajo);
• la tensión de alimentación eléctrica esté comprendida dentro de los valores disponibles en la placa de características (ver más abajo);
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles! ¡El cable no debe ser plegado ni comprimido! ¡El cable debe ser controlado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia)! ¡La empresa declina toda responsabilidad cuando estas normas no sean respetadas!

PLACA DE CHARACTERÍSTICAS
Dimensiones	longitud 43,5 cm. altura 32 cm. profundidad 40 cm.
Volumen	Litros 56
Conexiones eléctricas	Tensión 220-240V ~ 50Hz Potencia máxima absorbida: 2800W
ENERGY LABEL	Norma 2002/40/CE en la etiqueta de los hornos electricos. Norma EN 50304 Consumo de energia por convecución Natural - funciona de calentimiento: Tradicional; Clase Consumo de energia para的功能acion paroccepción Forzada - funciona de calentimiento: Pastelería
CE	Este aparato es conforme a las siguientes Normas Comunitarias: - 2006/95/CEE del 12/12/06 (Baja Tensión) y sucesivas modificaciones - 89/336/CEE del 03/05/89 (Compatibility Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones. - 2002/96/EC

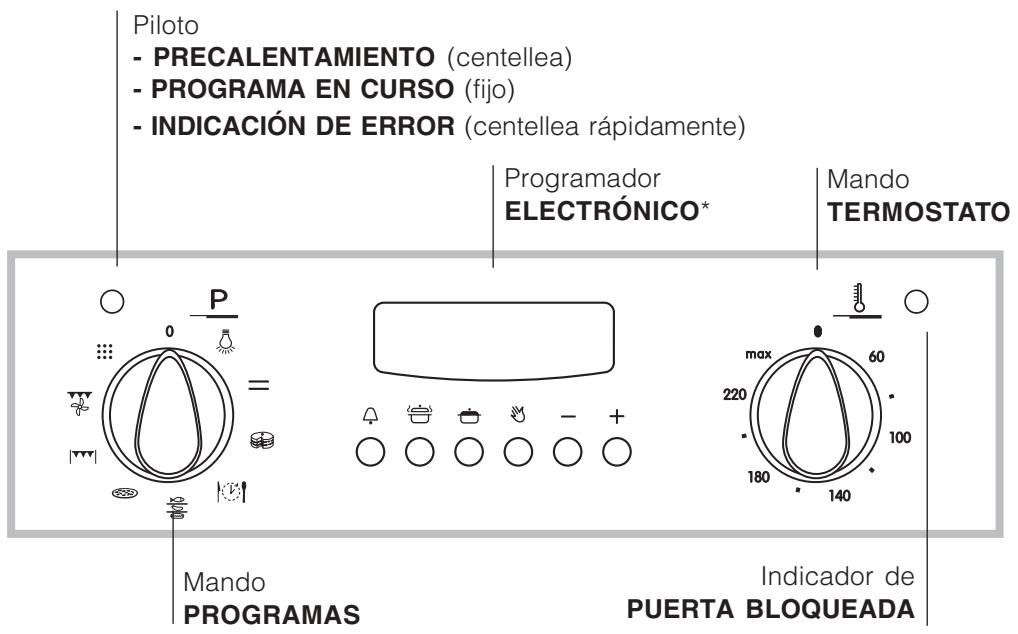

Vista de conjunto: panel de control

¡La primera vez que encienda el horno, hágalo funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte se debe a la evaporación de las sustancias utilizadas para proteger el horno.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. El horno entra en la fase de precalentamiento y en el panel de control centellea el piloto PRECALENTAMIENTO.
3. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.
4. Cuando el piloto PROGRAMA EN CURSO del panel de control está encendido en forma fija, indica que ha finalizado el precalentamiento: introduzca los alimentos que deben cocinarse.
5. Durante la cocción es posible:
6. modificar el programa de cocción con el mando PROGRAMAS;
7. modificar la temperatura con el mando TERMOSTATO;
8. interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”.
9. El aparato posee un sistema que, en el caso de interrupción de la corriente eléctrica, si la temperatura del horno no descendió demasiado, reactiva el programa desde el punto en el que fue interrumpido.

¡En los aparatos dotados de programador electrónico, para utilizar el horno eléctrico pulse la tecla (en el display aparece el símbolo) antes de seleccionar la función de cocción deseada. ¡En el programa BARBACOA no está previsto el precalentamiento. ¡No apoye nunca objetos en el fondo del horno, porque se puede dañar el esmalte. ¡Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Ventilación para enfriamiento

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno. Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío. En el programa PASTELERÍA comienza a funcionar solo cuando el horno está caliente.

¡Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

Luz del horno

Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

• Presente sólo en algunos modelos.

Programas de cocción

En todos los programas se puede ajustar una temperatura entre 60 °C y MAX, excepto en:

• BARBACOA (se aconseja elegir siempre MAX);
• GRATIN (se aconseja no superar una temperatura de 200 °C).

Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura.

Programa MULTICOCCION

Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos bandejas simultáneamente.

Programa BARBACOA

La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Realice las cocciones con la puerta del horno cerrada.

Programa GRATIN

A la irradiación térmica unidireccional, le agrega la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Realice las cocciones con la puerta del horno cerrada.

Programa HORNO PIZZA

Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando utilice más de una bandeja a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones.

Programa HORNO PASTELERIA

Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan levadura) y algunas preparaciones "mignon" en 3 bandejas simultáneamente.

Programa COCCION RAPIDA

El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo estante.

Programa FAST CLEAN

Es el programa de limpieza automática e integral del horno mediante pirólisis (ver Mantenimiento y cuidados).

Consejos prácticos de cocción

¡En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente, lo cual podrá provocar quemaduras de las comidas delicadas.

¡En las cocciones BARBACOA y GRATIN, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTICOCCION

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.
• Coloque la grasera abajo y la parrilla arriba.

BARBACOA

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja ajustar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera se aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas	Alimentos	Peso(Kg)	Posición de lasbandejas		Precalentimiento	Temperaturaaconsejada(°C)	Duraciónde lacocación(minutos)
			guiasestándar	guiasdésilizables
HornoTradicional	Pato	1,5	2	1	si	200-210	70-80
	Pollo	1,5	2	1	si	200-210	60-70
	Asado de ternera o de vaca	1	2	1	si	200	70-75
	Asado de cerdo	1	2	1	si	200-210	70-80
	Bizcochos (de pastaflora)	-	2	1	si	180	15-20
	Tortas glaseadas	1	2	1	si	180	30-35
HornoPastelería	Tortas glaseadas	0,5	2 0 3	1 0 2	si	180	25-35
	Torta de fruta	1	2 0 3	1 0 2	si	180	40-50
	Bizcochos con uva	0,7	2 0 3	1 0 2	si	170-180	45-55
	Tortas pequeñas en dos niveles	0,7	2 y 4	1 y 3	si	180-190	20-25
	Bizcochos	0,6	2 0 3	1 0 2	si	160-170	30-40
	Hojalde concrema en 3 niveles	0,7	1 y 3 y 5	1 y 2 y 4	si	180-190	20-25
	Bizcochos en 3 niveles	0,7	1 y 3 y 5	1 y 2 y 4	si	180	20-25
	Creps rellenos	0,8	2	1	si	200	30-35
	Merengues en 3 niveles	0,5	1 y 3 y 5	1 y 2 y 4	si	90	180
	Bizcochitos salados de hojalde y queso	0,5	2	1	si	210	20-25
Cociónrápida	Alimentos congelados
	Pizza	0.3	2	1	-	250	12
	Mixto de calabacin y cangrejos	0.4	2	1	-	200	20
	Torta rústica de espinacas	0.5	2	1	-	220	30-35
	Panzerotti (ravioles grandes italianos)	0.3	2	1	-	200	25
	Lasañas	0.5	2	1	-	200	35
	Panecillos dorados	0.4	2	1	-	180	25-30
	Bocaditos de pollo	0.4	2	1	-	220	15-20
	Precocidos
	Alas de pollo doradas	0.4	2	1	-		20-25
	Alimentos Frescos
	Bizcochos (de pastaflora)	0.3	2	1	-	200	15-18
	Hojalde concrema	0.6	2	1	-	180	45
	Bizcochitos salados de hojalde y queso	0.2	2	1	-	210	10-12
Multicocción	Pizza en 2 niveles		2 y 4	1 y 3	si	220-230	20-25
	Tortas glaseadas en 2 niveles Tortas en 2 niveles		2 y 4	1 y 3	si	180	30-35
	Bizcochos en 2 niveles (sobre una grasa)		2 e 4	1 y 3	si	170	20-25
	Pollo asado + patatas	1+1	1 y 2/3	1 y 3	si	200-210	65-75
	Cordero	1	2	1	si	190-200	45-50
	Caballa	1	1 o 2	1	si	180	30-35
	Lasañas	1	2	1	si	190-200	35-40
	Hojalde concrema en 2 niveles		2 y 4	1 y 3	si	190	20-25
	Bizcochos en 2 niveles		2 y 4	1 y 3	si	190	10-20
	Bizcochitos salados de hojalde y queso en 2 niveles		2 y 4	1 y 3	si	210	20-25
	Tortas saladas		1 y 3	1 y 3	si	200	20-30
Horno Pizza	Pizza	0,5	2	1	si	220	15-20
	Hogazas	0,5	2	1	si	200	20-25
Barbacoa	Caballa	1	4	3	no	Max	15-20
	Lenguados y sepias	0,7	4	3	no	Max	10-15
	Broquetas de calamares y cangrejos	0,7	4	3	no	Max	8-10
	Filete de merluza	0,7	4	3	no	Max	10-15
	Verduras a la parrilla	0,5	3 o 4	2 o 3	no	Max	15-20
	Bistec de ternera	0,8	4	3	no	Max	15-20
	Salchichas	0,7	4	3	no	Max	15-20
	Hamburguesas	n° 4 o 5	4	3	no	Max	10-12
	Bocadillos calorientes de jamón y queso (o pan tostado)	n° 4 o 6	4	3	no	Max	3-5
	Pollo asado con asador automatico (si existe)	1	-	-	no	Max	70-80
	Cordero asado con asador automatico (cuando existe)	1	-	-	no	Max	70-80
Gratin	Pollo a la parrilla	1,5	2	2	no	210	55-60
	Sepias	1	2	2	no	200	30-35
	Pollo asado con asador automatico (si existe)	1,5	-	-	no	210	70-80
	Pato asado con asador automatico (si existe)	1,5	-	-	no	210	60-70
	Asado de ternera o vaca	1	2	2	no	210	60-75
	Asado de cardo	1	2	2	no	210	70-80
	Cordero	1	2	2	no	210	40-45

Los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente.

Permite programar el horno o el grill en las siguientes modalidades:

• inicio retardado de la cocción con duración establecida;
• inicio inmediato con duración establecida;
• control de minutos.

Función de las teclas:

: cuentaminutos, horas, instantes; : duración de la cocción; : final de la cocción; M: conmutación manual; : fijación de tiempo hacia atrás; +: fijación de tiempo hacia adelante.

Cómo poner en hora el reloj digital

Después de la conexión a la red o después de un corte de corriente, el display centellea en: 0.00

• Pulsar simultáneamente las teclas y y posteriormente (dentro de los 4 segundos) con las teclas y + seleccionar la hora exacta.

Con la tecla + el tiempo aumenta.

Con la tecla — el tiempo disminuye.

Se pueden realizar eventuales actualizaciones de la hora de dos modos diferentes:

1. Repita completamente las fases descritas más arriba.
2. Presionar la tecla y posteriormente con las teclas y + actualizar la hora.

Después de haber seleccionado la hora, automáticamente el programador vuelve a la posición manual.

Nota: Presione el botón y para restablecer el funcionamiento manual antes de cada cocción "Automática".

Regulación del volumen de la señal sonora

Después de haber elegido y confirmado las regulaciones del reloj, se puede modificar el volumen de la señal sonora de la alarma utilizando el botón.

Inicio retardado de la cocción con una duración establecida

Se selecciona la duración de la cocción y la hora de fin de la cocción. Supongamos que el display indique la hora 10:00

1. Gire los botones de mando de la hora hasta la función y temperatura deseadas (por ejemplo: horno convencional, 200 °C)
2. Pulse la tecla y posteriormente (dentro de los 4 segundos) con las teclas — y + seleccione la duración deseada. Supongamos que se selecciona una cocción de 30 minutos; aparecerá:

· amp; 0 · 3 amp; 0

Al soltar el botón y después de 4 segundos, aparece la hora corriente con el símbolo y la palabra auto

1. Pulse la tecla y posteriormente pulse las teclas y + hasta seleccionar la hora de fin de la cocción deseada, supongamos las 13:00 horas

∴ 1 3 · 0 0

1. Soltando el botón y después de 4 segundos, en el display aparece la hora corriente:

amp; ·

La palabra "auto" encendida recuerda que se ha programado la duración y el final de cocción en la función automática. La hora se encenderá automáticamente a las 12:30 horas para terminar después de 30 minutos. Cuando la hora está encendida aparece una olla con el fuego encendido durante toda la cocción. En cualquier momento, pulsando la tecla se puede visualizar la duración seleccionada y pulsando la tecla se visualiza la hora de fin de la cocción.

Al finalizar la cocción suena la señal sonora; para interrumpirla pulse un botón cualquiera excepto los botones - y +.

Inicio inmediato con duración establecida

Programando sólo la duración (puntos 1 y 2 del párrafo "Inicio retardado de la cocción con duración establecida") se obtiene el comienzo inmediato de la cocción.

Para anular una cocción ya programada

Presione el botón y con el botón — lleve el tiempo hasta

y luego presione el botón de configuración manual y.

Función contador de horas

En el funciona bajo el control de los tiempos. En el caso del enfebratorio, se leece una vez. En el caso del enfebratorio, se leece oncea vez. En el caso del enfebratorio, se leece oncea vez. En el caso del enfebratorio, se leece oncea vez. En el caso del enfebratorio, se leece oncea vez. En el caso del enfebratorio, se leece oncea vez.

Pulsar la tecla , aparece:

Luego, con las teclas y — seleccionar el tiempo deseado.

Soltando el botón, la cuenta parte exactamente a la hora establecida, en el display aparece la hora corriente.

Al finalizar el tiempo, se emite una señal acústica que se puede detener pulsando una tecla cualquiera (excepto las teclas y —) y el símbolo se apaga.

Corrección, borrado de los datos

• Los datos seleccionados se pueden cambiar en cualquier momento, pulsando la tecla correspondiente y pulsando la tecla +⁰ —.
• Cancelando la duración de la cocción se produce también la cancelación automática del fin del funcionamiento y viceversa.
• En el caso de funcionamiento programado, el aparato no acepta tiempos de fin de cocción anteriores a los de comienzo de la cocción propuestos por el aparato.

Precauciones y consejos

ES

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones contenidas en este manual.
• Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.
• Utilice siempre guantes para horno para introducir o extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente podrá incendiarse.
• Controle siempre que los mandos estén en la posición “●”/“O” cuando no se usa el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No apoye objetos pesados sobre la puerta del horno abierta.
• Evite que los niños jueguen con el aparato.
• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta forma los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de Aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, sobre todo en el caso de los programas FAST CLEAN, se colabora reduciendo la energía de absorción de las empresas eléctricas.
• Se recomienda efectuar siempre las cocciones en BARBACOA y Gratin con la puerta cerrada: ya sea para tener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).
• Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

¡No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utilice, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla (incluso en lavavajillas).

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos, abrasivos o rasquetas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. Para ello, abra completamente la puerta (ver la figura);
2. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

1. sujete la puerta de los dos lados externos y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de las bisagras (ver la figura).

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Quite la tapa de vidrio, utilizando un destornillador.
2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 15 W, casquillo E 14.

Vuelva a colocar la tapa posicionando correctamente la junta (ver la figura).

Limpieza automática FAST CLEAN

El programa FAST CLEAN eleva la temperatura interior del horno hasta los 500 °C y activa el proceso de pirólisis, o sea, la carbonización de los residuos. Más precisamente, la suciedad se incinera.

Durante la limpieza automática, las superficies pueden calentarse mucho: mantenga alejados a los niños. A través del vidrio de la puerta del horno, es posible notar que todas las partículas se iluminan: se trata de una combustión instantánea, absolutamente normal, que no constituye ningún peligro.

Antes de activar FAST CLEAN:

• con una esponja húmeda quite los residuos más consistentes del interior del horno. No utilice detergentes;
• extraiga todos los accesorios;
• no deje paños de cocina o manoplas en la manija.

¡Si el horno está excesivamente caliente, la pirólisis podrá no comenzar. Espere hasta que se enfríe. ¡La activación del programa es posible solo después de haber cerrado la puerta del horno.

Dispositivos de seguridad

• la puerta se bloquea automáticamente apenas la temperatura alcanza valores elevados;
• si se produce un acontecimiento anómalo, la alimentación de los elementos calentadores se interrumpe.

Comienzo inmediato de FAST CLEAN con duración preestablecida

1. Presione el botón de funcionamiento manual
2. Seleccione, con el mando PROGRAMAS, el programa.
3. Es posible apagar el horno en cualquier momento llevando el mando PROGRAMAS hasta la posición "0". ¡La duración máxima de FAST CLEAN es de 120 horas y, por lo tanto, transcurrido dicho tiempo, el horno se apagará automáticamente.

Inicio retrasado de FAST CLEAN con una duración establecida

Se selecciona la duración y la hora de finalización de FAST CLEAN. Supongamos que el display indique la hora 10,00

1. Gire el mando PROGRAMAS hasta la función [ ]
2. Pulse la tecla y posteriormente (dentro de los 4 segundos) con las teclas y seleccione la duración deseada. Supongamos que se selecciona una cocción de 60 minutos; aparecerá:

Al soltar el botón y después de 4 segundos, aparece nuevamente la hora corriente con el símbolo y la palabra auto

¡La duración máxima de la FAST CLEAN es de 120 minutos y, por lo tanto, regulaciones superiores a 2 horas no producirán ningún efecto ya que el horno se apagaría automáticamente una vez transcurrido dicho tiempo. 3. Pulse la tecla y posteriormente pulse las teclas y hasta seleccionar la hora de fin de la FAST CLEAN deseada, supongamos las 13,00 horas

1 3 - 0 0

1. Soltando el botón y después de 4 segundos, en el display aparece la hora corriente:

° amp; 1 0 · 0

El mensaje "auto" encendido recuerda que se ha realizado la programación.

El horno se encenderá automáticamente a las 12,00 horas para terminar después de 60 minutos. Cuando el horno está encendido aparece una olla con el fuego encendido durante toda la cocción. En cualquier momento, pulsando la tecla se puede visualizar la duración seleccionada y pulsando la tecla se visualiza la hora de fin de la FAST CLEAN.

Al finalizar la FAST CLEAN suena la señal sonora; para interrumpirla pulse un botón cualquiera excepto los botones ^- y⁺

Para anular una FAST CLEAN ya programada

Presione el botón y con el botón — lleve el tiempo hasta

·

y nuevamente presione el botón de funcionamiento manual.

Corrección, borrado de los datos

• Los datos seleccionados se pueden modificar en cualquier momento, pulsando la tecla correspondiente y pulsando la tecla + o -.
• Cancelando la duración de la FAST CLEAN se produce también la cancelación automática del fin del funcionamiento y viceversa.
• En el caso de configuración programada, el aparato no acepta tiempos de fin de FAST CLEAN anteriores a los de comienzo de la FAST CLEAN propuestos por el aparato.

Al finalizar la limpieza automática

El piloto PROGRAMA EN CURSO se apagará pero permanecerá encendido el piloto PUERTA BLOQUEADA. Para poder abrir la puerta del horno es necesario esperar que la temperatura del horno haya descendido hasta un nivel aceptable y que el piloto PUERTA BLOQUEADA se apague. En ese momento, es posible detectar la presencia de algunos depósitos de polvo blanco en el fondo y en las paredes del horno: elimínelos con una esponja húmeda cuando el horno esté frío. Si, en cambio, desea aprovechar el calor almacenado para una nueva cocción, los polvos pueden permanecer: no constituyen un peligro para los alimentos que se van a cocinar.

Atención:

El aparato está dotado de un sistema de diagnóstico automático que permite detectar problemas de funcionamiento:

• el piloto de INDICACIÓN DE ERROR en el panel de control centellea rápidamente
• el horno se apaga automáticamente
• comienza a funcionar el ventilador

En estos casos es necesaria la intervención del servicio de asistencia técnica.

¡No llame nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;
• El modelo de la máquina (Mod.)
• El número de serie (S/N)

Esta información se encuentra en la placa de características colocada en el aparato.

II

GB

FR

Italiano, 1

English, 13

Français, 24

ES

PT

Español, 36

Portugués, 48

FIE 76 P K.A

FIE 76 P K.A IX

FIE 76 GP K.A

Índice

Instalación, 49-50

Posicionamiento

Conexión eléctrica

Placa de identificación

El programador de cocción electrónico, 55

Limpieza automática FAST CLEAN

Vista de conjunto Panel de mandos

Funcionamiento manual del horno

Después de haber regulado la hora, el programador pasa automáticamente a la posición manual.

Limpieza automática FAST CLEAN

Dispositivos de seguridad
