Unico Edge 30 HP RFA - Acondicionador de aire OLIMPIA SPLENDID - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado de pared (unidad)
Modelo	Unico Edge 30 HP RFA
Marca	Olimpia Splendid
Refrigerante	R32, GWP = 675
Alimentación eléctrica	230 V / 50 Hz (típico)
Modos de funcionamiento	Enfriar, Calentar (bomba de calor), Deshumidificar, Ventilar, Automático
Mando a distancia	Sí, infrarrojos (alcance aprox. 8 m)
Temporizador	Sí, 2 programas independientes (encendido/apagado)
Modo silencioso	Sí (confort nocturno)
Filtros	Filtro de aire, filtro de limpieza (verde), filtro de carbón activo (negro)
Limpieza de filtros	Cada 2 semanas o cuando el LED rojo esté encendido
Drenaje de condensado	Por gravedad, se requiere manguera (en modo bomba de calor)
Tipo de instalación	Montaje en pared (superior o inferior, reversible)
Diámetro del conducto de aire	162 mm o 202 mm
Grado de protección	Se requiere dispositivo de desconexión omnipolar
Peso	aprox. 30 kg (estimación)

Preguntas frecuentes - Unico Edge 30 HP RFA OLIMPIA SPLENDID

¿Cómo limpio el filtro de aire?

Apague el aparato y desconéctelo de la corriente. Levante la rejilla de aspiración, extraiga el filtro y lávelo con agua. Déjelo secar y vuelva a colocarlo. A continuación, presione el botón de reinicio H con un objeto puntiagudo.

¿Cómo configuro la hora y el temporizador?

Presione el botón SET TIMER (B6) en el mando a distancia varias veces hasta que aparezca la indicación de horas. Ajuste las horas con +/- (B7), luego los minutos. Presione SET TIMER nuevamente para guardar y configurar los programas del temporizador.

¿Qué significa el LED rojo en el aparato?

El LED rojo A se enciende cuando es necesario limpiar el filtro de aire. Después de la limpieza, presione el botón de reinicio H para restablecer el indicador.

¿Puedo operar el aire acondicionado sin el mando a distancia?

Sí, presione con un objeto puntiagudo el microinterruptor debajo del panel de visualización. El aparato se iniciará en modo automático. Para apagarlo, presione nuevamente.

¿Qué hacer en caso de mensajes de alarma?

En caso de alarma, los LED parpadean en patrones específicos (consulte la tabla en el manual). Cuente los parpadeos y comuníquese con el servicio técnico de Olimpia. No intente repararlo usted mismo.

¿Cómo activo el modo silencioso?

Presione el botón SILENT (B3) en el mando a distancia hasta que aparezca el símbolo D6. El modo reduce el nivel de ruido y ajusta la temperatura gradualmente.

¿Qué pilas necesita el mando a distancia?

Dos pilas alcalinas de 1,5 V tipo AAA (LR03). Introdúzcalas respetando la polaridad. Si no va a utilizar el mando durante un período prolongado, extraiga las pilas.

¿Cómo instalo el aparato en la pared?

La instalación debe ser realizada únicamente por personal técnico autorizado. Es necesario perforar dos agujeros (∅162 mm o 202 mm) para los conductos de aire. Utilice la plantilla de perforación suministrada. Respete las distancias mínimas y la pendiente para el drenaje del condensado.

¿Qué debo tener en cuenta si no voy a usar el aparato durante mucho tiempo?

Apague el aparato y desconéctelo de la red. Extraiga las pilas del mando a distancia. Limpie los filtros y deje secar el aparato.

¿Cómo puedo ahorrar energía?

Mantenga los filtros limpios, cierre puertas y ventanas, evite la luz solar directa con cortinas y no obstruya las entradas y salidas de aire. Utilice el temporizador y el modo silencioso.

MANUAL DE USUARIO Unico Edge 30 HP RFA OLIMPIA SPLENDID

INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO ES

INSTRUÇÕES PARA O USO E MANUTENÇÃO PT

0 - Informaciones generales ....3

0.1 - SIMBOLOGÍA....3
0.2 - PICTOGRAMAS INFORMATIVOS ....3
0.3 - ADVERTENCIAS GENERALES ....5
0.4 - NOTAS SOBRE LOS GASES FLUORADOS ....8
0.5 - USO PREVISTO 8
0.6 - ZONAS DE RIESGO....8

1 - DESCRIPCIÓN DEL APARATO....9

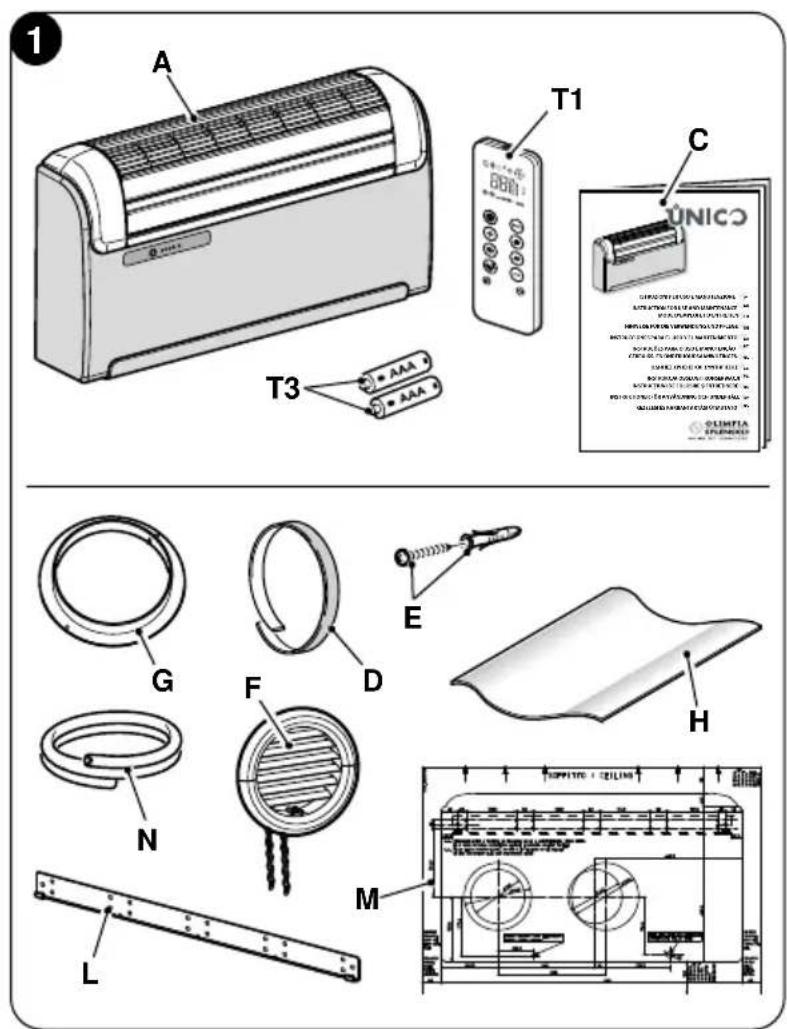

1.1 - LISTA DE COMPONENTES SUMINISTRADOS DE SERIE 9
1.2 - ALMACENAMIENTO....10
1.3 - RECEPCIÓN Y DESEMBALAJE 10

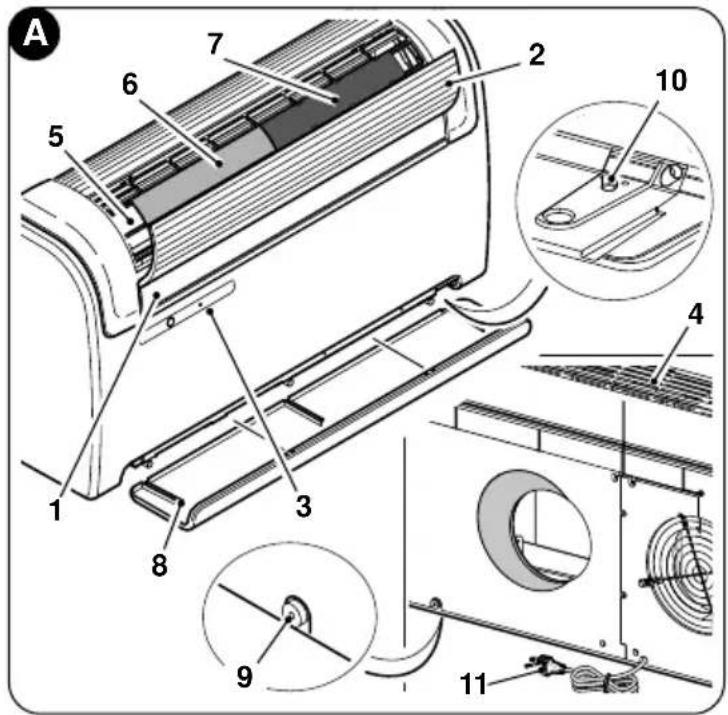

1.4 - DESCRIPCIÓN DE LOS COMPONENTES DEL APARATO ..... 11

2 - INSTALACIÓN....11

2.1 - MODALIDAD DE LA INSTALACIÓN....11

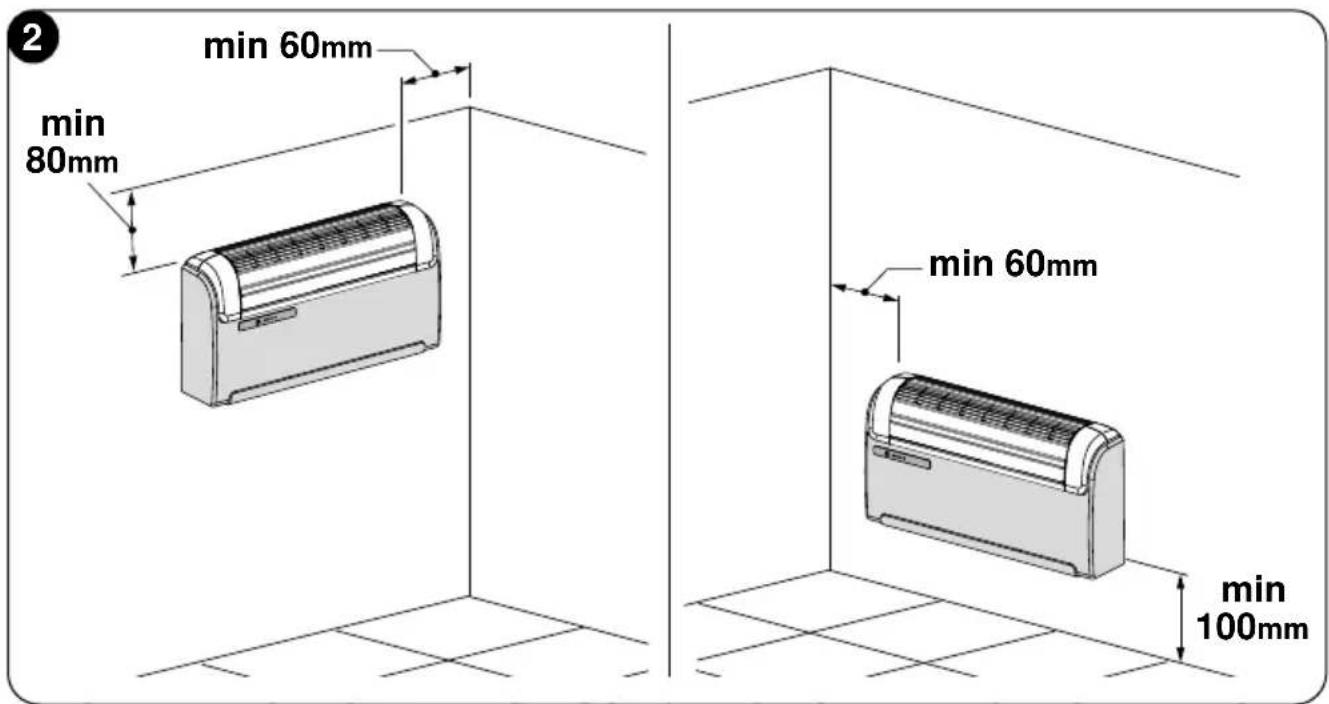

2.2 - DIMENSIONES Y CARACTERÍSTICAS DEL LOCAL EN EL CUAL SE DEBE INSTALAR EL CLIMATIZADOR....11

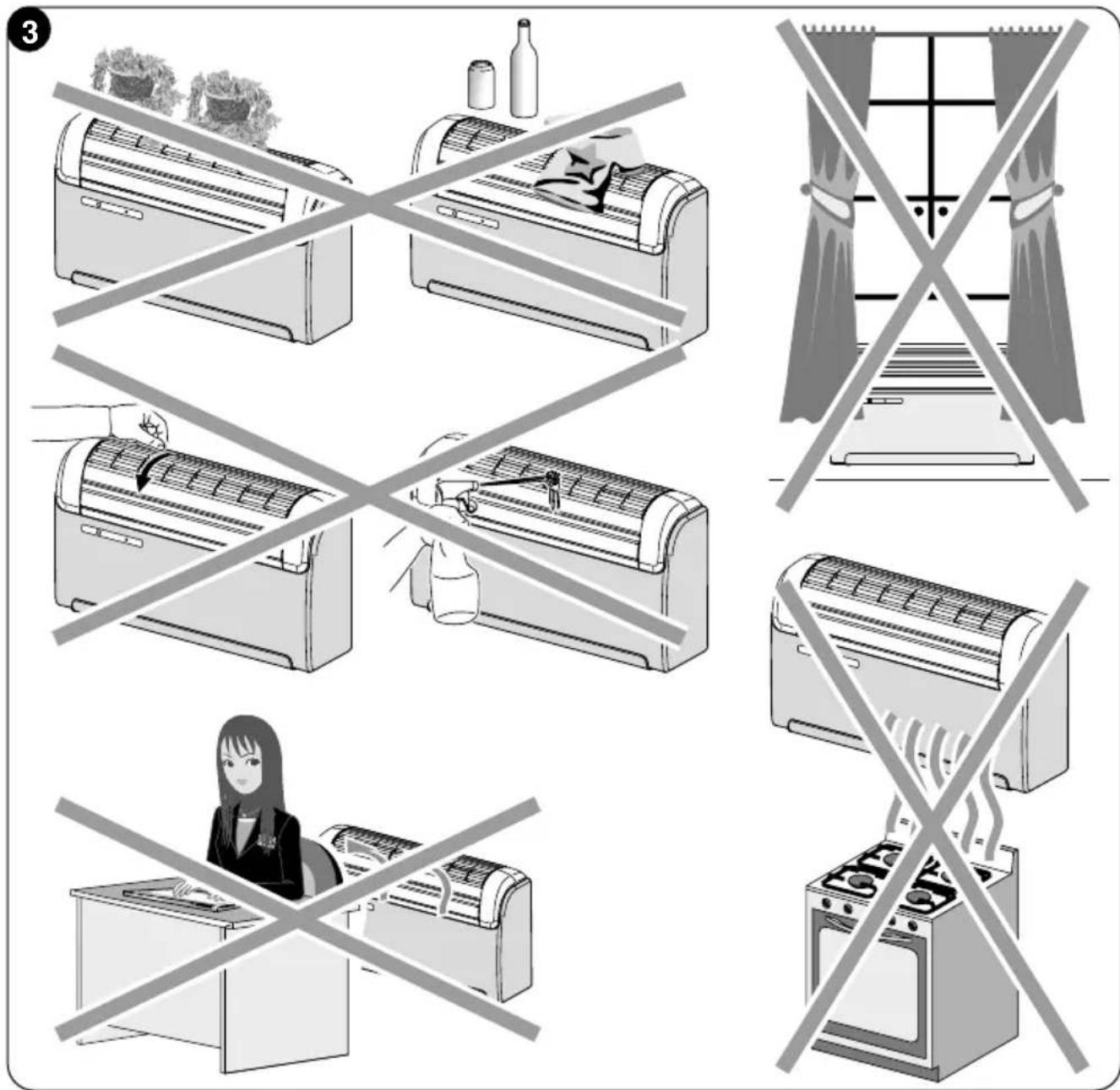

2.3 - ELECCIÓN DE LA POSICIÓN DE LA UNIDAD 12

2.4 - MONTAJE DE LA UNIDAD .....14

2.1 - MODALIDAD DE LA INSTALACIÓN....11 2.2 - DIMENSIONES Y CARACTERÍSTICAS DEL LOCAL EN EL CUAL SE DEBE INSTALAR EL CLIMATIZADOR....11 2.3 - ELECCIÓN DE LA POSICIÓN DE LA UNIDAD....12 2.4 - MONTAJE DE LA UNIDAD....14

2.4.1 - Perforación de la pared....14
2.4.2 -Preparación de la descarga de condensación .....16
2.4.3 -Montaje de los conductos de aire y de las rejillas externas....17
2.4.4 -Preparación de los orificios en la máquina....19
2.4.5 -Posicionamiento del dispositivo en los soportes de anclaje....20
2.4.6 - Conexión eléctrica....21

2.5 - CONFIGURACIÓN INSTALACIÓN ALTA/BAJA....22

2.5.1 -Configuración de la electrónica para la instalación en pared baja o pared alta .. 23

3 - USO....23

3.1 - ADVERTENCIAS 23
3.2 - Descripción de la consola de visualización....24
3.3 - USO DEL MANDO A DISTANCIA 24
3.3.1 -Inserción de las pilas....25
3.3.2 -Substitución de las pilas....25
3.3.3 -Posición del control remoto .....26

3.4 - DESCRIPCIÓN DEL MANDO A DISTANCIA....26
3.4.1 -Descripción de las teclas del mando a distancia....27
3.4.2 -Descripción de la pantalla del mando a distancia .....27

3.5 - DESCRIPCIÓN DE LAS FUNCIONES DEL ACONDICIONADOR .....28

3.5.1 -Encendido general y gestión de funcionamiento....28
3.5.2 -Botón ECO 28
3.5.3 -Encendido/apagado del aparato ....28
3.5.4 -Funcionamiento sólo en modo "Enfriamiento"......28
3.5.5 -Funcionamiento sólo en modo "Deshumidificación"......29
3.5.6 -Funcionamiento sólo en modo "Ventilación" 29
3.5.7 -Funcionamiento sólo en modo "Bienestar" (Automático)....29

ES - 1

3.5.8 - Funcionamiento sólo en modo "Calentamiento" (sólo modelos con bomba de calor)....29
3.5.9 -Control de la dirección del flujo de aire 30
3.5.10 - Control de la velocidad del ventilador ....30
3.5.11 - Tecla SILENT 31
3.5.12 - Configuración del temporizador ....31
3.5.13- Configuración del reloj y del temporizador....32
3.5.14 - Configuración de los horarios del temporizador (PROGR. 1 y PROGR. 2) ..32
3.5.15 - Activación y desactivación del temporizador ....33
3.5.16- Gestión del aparato en caso de no disponibilidad del mando a distancia .....33

3.6 - CONSEJOS PARA EL AHORRO DE ENERGÍA....34

4 - MANTENIMIENTO Y LIMPIEZA....34

4.1 - LIMPIEZA....34

4.1.1 -Limpieza del aparato y del mando a distancia 34
4.1.2 -Limpieza del filtro de aire 35

4.2 - MANTENIMIENTO 36

4.2.1 - Mantenimiento periódico....37
4.2.2 -Evacuación del agua de condensación en caso de emergencia ....37

4.3.1 -Diagnosis de los inconvenientes....38
4.3.2 -Estos aspectos funcionales no deben ser interpretados como inconvenientes...38
4.3.3 -Señales led de la consola ....38
4.3.4 -Alarmas de la consola....39
4.3.5 -Anomalías y remedios....40

DESGUACE

Este símbolo sobre el producto o su embalaje, indica que el mismo no puede ser tratado como residuo doméstico habitual, sino debe ser entregado en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos.

Con su contribución para el desguace correcto de este producto, protegerá el medio ambiente y la salud de sus prójimos. Con un desguace erróneo, se pone en riesgo el medio ambiente y la salud.

Otras informaciones sobre el reciclado de este producto las obtendrá de su ayuntamiento, recogida de basura o en el comercio donde haya adquirido el producto.

Esta norma es válida únicamente para los estados miembros de la UE.

ES - 2

0 - INFORMACIONES GENERALES

En primer lugar, deseamos darle las gracias por haber elegido uno de nuestros aparatos.

Documento reservado en conformidad con la ley con prohibición de reproducción y transmisión a terceros sin autorización explícita del fabricante.

El aparato puede ser actualizado y, por lo tanto, presentar detalles diferentes a los ilustrados, sin constituir, por ello, perjuicio para los textos contenidos en este manual.

0.1 - SIMBOLOGÍA

Los pictogramas presentes en este capítulo permiten suministrar rápidamente y de manera unívoca informaciones necesarias para la correcta utilización de la máquina en condiciones de seguridad.

0.2 - PICTOGRAMAS INFORMATIVOS

Servicio

Indica situaciones en las cuales se debe informar al SERVICE empresarial interno:

SERVICIO ASISTENCIA TÉCNICA A CLIENTES.

Índice

los párrafos precedidos por este símbolo, contienen informaciones y prescripciones muy importantes, particularmente por lo que respecta a la seguridad.

La falta de observación de los mismos puede comportar:

• peligro para la incolumidad de los operadores
• pérdida de la garantía de contrato
• declinación de las responsabilidades de la empresa constructora.

Mano levantada

Indica acciones que no se deben hacer en absoluto.

TENSIÓN ELÉCTRICA PELIGROSA

al personal interesado que la operación descrita presenta, si no es realizada respetando las normativas de seguridad, el riesgo de sufrir un choque eléctrico.

PELIGRO GENÉRICO

al personal implicado que, si la operación descrita no se realiza respetando las normas de seguridad, existe el riesgo de sufrir daños físicos.

PELIGRO

la que el aparato utiliza refrigerante inflamable. Si sale refrigerante y se expone a una fuente de ignición externa, existe el riego de incendio.

PELIGRO DE FUERTE CALOR

la al personal implicado que, si la operación descrita no se realiza respetando las normas de seguridad, existe el riesgo de sufrir quemaduras a causa del contacto con componentes a temperatura elevada.

NO CUBRIR

la al personal implicado que está prohibido cubrir el aparato para evitar que se recaliente.

ATENCIÓN

jala que este documento se tiene que leer con atención antes de instalar y/o utilizar el aparato.

- Señala que este documento se debe leer cuidadosamente antes de cualquier operación de mantenimiento y/o limpieza.

ATENCIÓN

jala que puede haber información adicional en manuales adjuntos. Ica que se encuentra disponible información en el manual de uso o en el manual de instalación.

ATENCIÓN

que el personal de asistencia debe manejar el aparato ateniéndose al manual de instalación.

0.3 - ADVERTENCIAS GENERALES

CUANDO SE UTILIZAN APARATOS ELÉCTRICOS, PARA REDUCIR EL RIESGO DE INCENDIO, DE DESCARGAS ELÉCTRICAS Y DE PROVOCAR DAÑOS A PERSONAS, ES NECESARIO TOMAR SIEMPRE LAS MEDIDAS DE SEGURIDAD ADECUADAS Y TENER EN CUENTA LOS SIGUIENTES CONSEJOS:

1. Documento reservado según la ley con prohibición de reproducción o transmisión a terceros sin la expresa autorización de la empresa OLIMPIA SPLENDID. Las máquinas pueden ser actualizadas y por lo tanto presentar detalles distintos respecto a aquellos representados, sin constituir por ello, perjuicio para los textos contenidos en el presente manual.
2. Leer atentamente el presente manual antes de realizar cualquier tipo de operación (instalación, mantenimiento, uso) y abstenerse escrupulosamente a todo lo que se encuentra descrito en cada uno de los capítulos.
3. Dé a conocer las presentes instrucciones a todo el personal que participe en el transporte y la instalación de la máquina.
4. La empresa constructora no asume ninguna responsabilidad por daños en personas o cosas que deriven de la falta de observación de las normas contenidas en el presente manual.
5. La empresa constructora se reserva el derecho de aportar modificaciones en cualquier momento en los propios modelos, manteniendo, sin embargo, las características esenciales descritas en el presente manual.
6. La instalación y el mantenimiento de equipos para la climatización como el presente, podrían resultar peligrosos ya que en el interior de dichos equipos se hayan presentes un gas refrigerante bajo presión y componentes eléctricos bajo tensión.
   Por lo tanto la instalación, la primera puesta en marcha y las sucesi - vas fases de mantenimiento tienen que ser realizadas exclusivamente por personal autorizado y cualificado.
7. Si las instalaciones son llevadas a cabo sin respetar las advertencias indicadas en el presente manual y la utilización no observa los límites de temperatura prescritos decae automáticamente la garantía.
8. El ordinario mantenimiento de los filtros y la limpieza general externa pueden ser realizadas incluso por el usuario, ya que no comportan operaciones dificultosas o peligrosas.
9. Durante el montaje, y en cada operación de mantenimiento, es necesario observar las precauciones citadas en el presente manual,

ES - 5

y en las etiquetas colocadas en el interior de los equipos, así como adoptar todo tipo de precaución sugerida por el sentido común y por las Normativas de Seguridad vigentes en el lugar de instalación.

1. Es necesario llevar puestos guantes y gafas de protección para realizar intervenciones en la parte refrigerante de los equipos.

1. Los climatizadores NO DEBEN ser instalados en ambientes con presencia de gas inflamables, gas explosivos, en ambientes muy húmedos (lavanderías, invernaderos, etc.), o en locales donde se encuentren otras maquinarias que generen una fuerte fuente de calor.

1. En caso de substitución de componentes utilizar exclusivamente repuestos originales OLIMPIA SPLENDID.

1. IMPORTANTE!

prevenir cualquier riesgo de electrocución, es imprescindible desconectar el enchufe de la toma de corriente antes de efectuar conexiones eléctricas y cada operación de limpieza y/o mantenimiento en los aparatos.

1. Los rayos, los automóviles cercanos y los teléfonos móviles pueden causar un mal funcionamiento de las unidades. Si esto sucede, desconectelas por algunos segundos y, luego, vuelva a iniciar el acondicionador.

1. En los días de lluvia se recomienda desconectar la alimentación eléctrica para evitar daños provocados por rayos.

1. Si la unidad no se utiliza por un período prolongado o si no hay nadie en la habitación climatizada, se recomienda desconectar la alimentación eléctrica para evitar accidentes.

1. No utilice detergentes líquidos o corrosivos para limpiar la unidad ni pulverice agua u otros líquidos en ella, ya que estos productos pueden dañar los componentes de plástico o, incluso, provocar descargas eléctricas.

1. No moje la unidad interior ni el mando a distancia. ían producirse cortocircuitos o incendios.

1. Si observa algo extraño durante el funcionamiento (como ruido inusual, mal olor, humo, aumento anómalo de la temperatura, dispersiones eléctricas, etc.), desconecte inmediatamente la alimentación eléctrica.

Contacte con el distribuidor local.

1. No deje el acondicionador en funcionamiento por períodos prolongados si la humedad es elevada y hay puertas o ventanas abiertas.

La humedad podría condensarse y mojar o dañar los muebles.

ES - 6

1. No conecte ni desconecte la clavija de alimentación durante el funcionamiento. Riesgo de incendio o descargas eléctricas.

1. No toque el aparato con las manos mojadas cuando está en funcionamiento.

Riesgo de incendio o descargas eléctricas.

1. No coloque el calentador u otros aparatos cerca del cable de alimentación. Riesgo de incendio o descargas eléctricas.

1. Preste atención a que el agua no entre en contacto con partes eléctricas.

Riesgo de incendio, averías del aparato o descargas eléctricas.

1. No abra la rejilla de entrada de aire cuando el aparato esté funcionando. Riesgo de heridas, descargas eléctricas o daños en el aparato.

1. No bloquee la entrada ni la salida del flujo de aire; se puede dañar el aparato.

1. No introduzca los dedos u otros objetos en la entrada o en la salida del aire cuando el aparato está en funcionamiento.

Hay partes afiladas y en movimiento que pueden provocar heridas.

1. No beba el agua que sale del aparato.

No es higiénico y podría provocar serios problemas de salud.

1. Si hay pérdidas de gas de otros aparatos, ventile bien la habitación antes de encender el acondicionador.

2. No desmonte ni realice modificaciones en el aparato.

3. Si el aparato se utiliza junto a una estufa, etc., ventile bien el ambiente.
4. No use el aparato para fines diferentes del previsto.
5. Las personas que trabajan o intervienen en un circuito de refrigeración deben poseer un certificado adecuado, expedido por un organismo de evaluación acreditado; este certificado sirve para demostrar que los técnicos disponen de los conocimientos necesarios para manipular de forma segura los refrigerantes y debe ser expedido de conformidad con las especificaciones de evaluación reconocidas por las asociaciones del sector.

6. No libere el gas R32 en la atmósfera: el R32 es un gas fluorado de efecto invernadero con un potencial de calentamiento global (GWP) = 675.

7. El aparato descrito en este manual es conforme a las siguientes Normativas Europeas

• ECODESIGN 2009/125/EC, 206/2012/EU
• ENERGY LABELLING 2012/30/EU, 626/2011/EU

y sus posibles actualizaciones posteriores.

0.4 - NOTAS SOBRE LOS GASES FLUORADOS

- Este aparato de climatización contiene gases fluorados. información específica sobre el tipo y sobre la cantidad de gas, consulte la placa de datos aplicada en la unidad.

• Las operaciones de instalación, asistencia, mantenimiento y reparación del aparato deben ser efectuadas por un técnico certificado.
• Las operaciones de desmontaje y reciclaje del producto tienen que ser efectuadas por personal técnico certificado.
• Si en la instalación se ha montado un dispositivo de detección de pérdidas, es necesario controlar que no haya pérdidas al menos cada 12 meses.
• Si se controla que no haya pérdidas en la unidad, se aconseja mantener un registro detallado con todas las inspecciones.

ESTE APARATO DEBE UTILIZARSE ÚNICAMENTE SEGÚN LAS ESPECIFICACIONES INDICADAS EN EL PRESENTE MANUAL. UN USO DIFERENTE DEL ESPECIFICADO PUEDE COMPORTAR GRAVES ACCIDENTES. EL FABRICANTE DE CLINA TODA RESPONSABILIDAD POR CUALQUIER DAÑO PERSONAL O MATERIAL OCASIONADO POR EL INCUMPLIMIENTO DE LAS NORMAS ILUSTRADAS EN ESTE MANUAL.

0.5 - USO PREVISTO

• El climatizador tienen que ser utilizado exclusivamente para producir aire caliente o frío (a elección) con el único objetivo de hacer que la temperatura en el ambiente sea confortable.
• Un uso impropio de los aparatos (externo e interno) con posibles daños causados a persone, cosas o animales libera OLIMPIA SPLEN-DID de toda responsabilidad.

0.6 - ZONAS DE RIESGO

- Los climatizadores no se deben instalar en ambientes con gases inflamables o explosivos ni en lugares muy húmedos (lavanderías, invernaderos, etc.); tampoco deben instalarse en locales donde haya otras máquinas que sean una fuerte fuente de calor ni cerca de una fuente de agua salada o sulfurosa.

- NO use gases, gasolina u otros líquidos inflamables cerca del climatizador.

- El climatizador no posee un ventilador para introducir aire fresco procedente del exterior dentro del local; por eso, hay que ventilarlo abriendo las puertas y las ventanas.

- Instale siempre un interruptor automático y utilice un circuito de alimentación exclusivo.

1 - DESCRIPCIÓN DEL APARATO

1.1 - LISTA DE COMPONENTES SUMINISTRADOS DE SERIE

Las unidades que componen el sistema de climatización se embalan por separado en embalajes de cartón. Los embalajes de cartón con las unidades individuales pueden ser transportados a mano por dos personas o bien pueden cargarse en una carretilla de transporte, apilados hasta un máximo de tres si trata de unidades interiores o bien individualmente si se trata de la unidad exterior.

Antes de proceder al montaje, es oportuno verificar que estén al alcance de la mano.

A. Aparato UNICO
T1. Mando a distancia
C. Manuales de uso y mantenimiento + garantía
D. Banda aislante adhesiva (cantidad 2)
E. Kit tornillos y tacos de fijación
F. Rejillas externas de entrada y salida de aire, con cadenas y kit de instalación de las rejillas (cantidad 2)
G. Brida interna (cantidad 2)
H. Hoja para tubos pared (cantidad 2)
L. Soporte para anclaje a pared
M. Plantilla de papel para la realización de los orificios
N. Tubo de descarga de la condensación

Las baterías (T3) para el mando a distancia, cantidad 2 - tipo AAA de 1,5V, son componentes necesarios pero suministrados como estándar.

1.2 - ALMACENAMIENTO

Almacenar los paquetes en un ambiente cerrado y protegido de los agentes atmosféricos, aislados del suelo mediante pequeñas traviesas o pallets.

NO VUELQUE NI PONGA EN POSICIÓN HORIZONTAL EL EMBA- LAJE.

1.3 - RECEPCIÓN Y DESEMBALAJE

El embalaje está constituido por material adecuado y realizado por personal experto. Las unidades se entregan completas y en perfectas condiciones; sin embargo, para comprobar que no se hayan dañado durante el transporte, le aconsejamos que tenga en cuenta las siguientes advertencias:

a. Al recibir el pedido, compruebe que los embalajes no estén dañados; si lo están, retire la mercancía con reserva y haga fotografías de los daños observados.
b. Abra los embalajes y compruebe que estén todos los componentes consultando las listas de embalaje.
c. Compruebe que ningún componente haya sufrido daños durante el transporte; si así fuera, informe de ello al transportista mediante carta certificada con acuse de recibo en un plazo de 3 días a partir de la recepción, adjuntando la correspondiente documentación fotográfica.
d. Preste mucha atención cuando desembale e instale el aparato.

Hay partes afiladas que pueden provocar heridas; preste especial atención a las aristas de la estructura y a las aletas del condensador y del evaporador.

No se tendrá en cuenta ninguna información sobre daños sufridos una vez transcurridos 3 días desde la entrega.

Para cualquier controversia, será competente el tribunal de BRESCIA.

Conserve el embalaje durante al menos el período de garantía por si necesita enviar el aparato a un centro de asistencia para que lo reparen. Elimine los componentes del embalaje según las normas vigentes en materia de eliminación de residuos.

1.4 - DESCRIPCIÓN DE LOS COMPONENTES DEL APARATO (fig.A)

1. Flap de salida del aire
2. Aleta de entrada de aire
3. Consola de visualización de la función y de las alarmas
4. Rejilla de succión del aire
5. Filtro del aire
6. Filtro purificador
7. Filtro de carbón activo
8. Protección inferior
9. Drenaje de condensado
10. Drenaje de emergencia del condensado
11. Cable de alimentación

2 - INSTALACIÓN

2.1 - ModaliDAD DE LA INSTALACIÓN

Para obtener un buen resultado de la instalación y prestaciones de funcionamiento óptimas, cumplir atentamente con lo indicado en el presente manual.

La falta de aplicación de las normas indicadas, que podría causar el mal funcionamiento de los aparatos, libera OLIMPIA SPLENDID de cada forma de garantía y responsabilidad por posibles daños causados a personas, animales o cosas.

Es importante que la instalación eléctrica sea conforme, que respete los datos indicados en la ficha técnica y que sea equipada con una buena puesta a tierra.

2.2 - DIMENSIONES Y CARACTERÍSTICAS DEL LOCAL EN EL CUAL SE DEBE INSTALAR EL CLIMATIZADOR

• Antes de instalar el acondicionador, es necesario calcular las cargas térmicas de verano y de invierno, en caso de modelos con bomba de calor, relativas al local a climatizar.
• Cuanto más correcto sea este cálculo, mejor desempeñará su función el aparato.
• Para realizar estos cálculos, es necesario remitirse directamente a las normas vigentes.

ES - 11

UNICO

- Para aplicaciones particularmente importantes, se aconseja dirigirse a estudios termotécnicos especializados.

- De todos modos, es necesario tratar de limitar las cargas térmicas excesivas mediante las siguientes medidas: en los ventanales amplios expuestos al sol, es oportuno colocar cortinas internas o, mejor aún, protecciones externas (ve- necianas, verandas, películas reflectantes, etc.). El local acondicionado debe permanecer cerrado el mayor tiempo posible.

- Evite encender faros halógenos de alto consumo u otros aparatos eléctricos que absorban mucha energía (hornos, planchas a vapor, placas de cocción, etc.).

2.3 - ELECCIÓN DE LA POSICIÓN DE LA UNIDAD

Para obtener el mejor rendimiento de funcionamiento y evitar averías o situaciones de peligro, la posición de instalación de la unidad interior debe cumplir con los requisitos siguientes:

a. No exponga el aparato a fuentes de calor o de vapor (fig. 3).
b. Compruebe que quede al menos 60 mm entre la unidad y las paredes a la de-recha y a la izquierda y de al menos 80 mm entre la unidad y el techo (fig. 2).
c. En caso de instalación baja en la pared, la distancia mínima entre el suelo y el borde inferior de la unidad debe ser de 100 mm. En caso de instalación alta en la pared, la distancia mínima desde el techo debe ser de 80 mm (fig. 2).
d. La pared en la que se desea fijar la unidad interior debe ser estable, robusta y apta para sostener el peso.
e. Es necesario dejar alrededor de la unidad el espacio necesario para eventuales operaciones de mantenimiento.

ES - 12

f. No debe haber obstáculos para la libre circulación del aire, tanto en la parte superior de aspiración (cortinas, plantas, muebles) como en la parte frontal de salida del aire; esto puede causar turbulencias que inhiben el correcto funcionamiento del aparato (fig. 3).

g. No rocíe agua u otros líquidos de ningún tipo sobre el aparato (fig. 3).

h. El aparato no se debe poner en una posición tal que el flujo del aire esté dirigido directamente hacia las personas cercanas (fig. 3).

i. Jamás fuerce la apertura de la aleta de salida de aire (fig. 3).

I. No ponga botellas, latas, ropa, flores o cualquier otro objeto sobre la rejilla de succión del aire (fig. 3).

m. No instale el acondicionador directamente sobre un electrodoméstico (televisor, radio, refrigerador, etc.), o sobre una fuente de calor (fig. 3).
