Tipo de producto	Microondas de encimera
Marca	Kenmore
Modelo	22303
Color	Acero inoxidable
Capacidad	1.6 pies cúbicos
Potencia de salida	1000 vatios
Niveles de potencia	10
Tipo de control	Panel táctil con pantalla digital
Plato giratorio	Sí, de 12.5 pulgadas
Bloqueo infantil	Sí
Función de descongelación	Sí, por peso y tiempo
Reloj	Sí, pantalla de 12 horas
Temporizador	Sí, hasta 99 minutos 99 segundos
Luz interior	Sí
Dimensiones (Ancho x Alto x Fondo)	20.5 x 12.2 x 16.3 pulgadas
Peso	35 libras
Voltaje	120 V ~ 60 Hz
Instrucciones de limpieza	Limpie el interior con un paño húmedo; use detergente suave. No use limpiadores abrasivos.
Características de seguridad	Bloqueo infantil, interbloqueo de puerta, apagado automático
Disponibilidad de repuestos	Comuníquese con el servicio al cliente de Kenmore o con distribuidores autorizados de repuestos
Reparabilidad	Consulte el manual; se recomienda servicio por técnico calificado

Preguntas frecuentes - 22303 KENMORE

¿Cómo configuro el reloj en mi microondas Kenmore 22303?

Presione el botón Reloj una vez, luego use los teclados numéricos para ingresar la hora actual. Presione Reloj nuevamente para confirmar. El reloj usa formato de 12 horas.

¿Cómo descongelo alimentos usando este microondas?

Presione el botón Descongelar. Puede elegir Descongelar por peso (ingrese peso en libras) o Descongelar por tiempo (configure el tiempo deseado). El microondas ajustará automáticamente la potencia y el tiempo.

¿Puedo usar sartenes de metal o papel de aluminio en el microondas?

No, no use sartenes de metal ni papel de aluminio, ya que pueden causar arcos eléctricos y dañar el microondas. Use solo recipientes aptos para microondas.

¿Cómo limpio el interior de mi microondas?

Limpie el interior con un paño suave y húmedo y detergente suave. Para las manchas difíciles, caliente un recipiente con agua y jugo de limón durante 1-2 minutos para aflojar los residuos, luego limpie. No use productos químicos agresivos.

¿Por qué mi microondas no calienta la comida?

Verifique que la puerta esté completamente cerrada y que el bloqueo infantil no esté activado. Asegúrese de que el cable de alimentación esté enchufado y que el disyuntor no esté disparado. Si el problema persiste, comuníquese con un técnico calificado.

¿Cómo configuro el temporizador sin cocinar?

Presione el botón Temporizador, luego ingrese el tiempo deseado usando los teclados numéricos. Presione Inicio para comenzar la cuenta regresiva. El microondas emitirá un pitido cuando termine el tiempo.

¿Qué es la función de bloqueo infantil y cómo la activo?

El bloqueo infantil evita la operación accidental. Para activarlo, presione y mantenga presionado el botón Detener/Limpiar durante 3 segundos hasta que escuche un pitido. Para desactivarlo, repita los mismos pasos.

¿Puedo usar platos de papel o recipientes de plástico?

Sí, use solo platos de papel aptos para microondas y recipientes de plástico etiquetados para uso en microondas. Evite usar recipientes con borde de metal.

¿Cómo ajusto el nivel de potencia?

Después de configurar el tiempo de cocción, presione el botón Nivel de potencia e ingrese un nivel de potencia del 1 al 10 (1 es el más bajo, 10 es el más alto). Luego presione Inicio.

¿Qué debo hacer si la puerta no cierra correctamente?

Verifique si hay obstrucciones como residuos de comida en el sello de la puerta. Si la puerta está desalineada, no opere el microondas. Comuníquese con el servicio al cliente para reparaciones.

MANUAL DE USUARIO 22303 KENMORE

SEGURIDAD DEL HORNO MICROONDAS......1

INSTRUCCIONES DE INSTALACIÓN......2

Herramientas y piezas......2

Requerimientos de ubicación......2

Dimensiones de abertura requeridas......2

Dimensiones del juego de molduras del marco......2

Requerimientos eléctricos......3

Preparación del horno microondas......3

Preparación del espacio de la abertura/ gabinete......3

Instalación del horno microondas......4

Instalación del juego de molduras del marco......5

SEGURIDAD DEL HORNO MICROONDAS

Su seguridad y la de otras personas es muy importante.

Existen muchos mensajes de seguridad importante tanto en este manual como en el dispositivo. Siempre lea y sigas todas las instrucciones de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo lo alerta sobre peligros potenciales que pueden matarlo o lastimarlo tanto a usted como a otras personas.

Todos los mensajes de seguridad serán precedidos por este simple y las palabras "PELIGRO" o "ADVERTENCIA".

Estas palabras quieren decir que:

PELIGRO

ADVERTENCIA

Si no sigue estas instrucciones inmediatamente puede morir o resultar seriamente lastimado.

Si no sigue estas instrucciones puede morir o resultar seriamente lastimado.

Todos los mensajes de seguridad especificarán cuál es el peligro potencial, cómo reducir la posibilidad de resultar lastimado y qué puede ocurrir si no se siguen las instrucciones.

Especificaciones:

TAMAÑO DEL JUEGO NÚMEROS/ COLORES DEL MODELO DEL JUEGO

27"(68.6cm) 405.22273310/Inoxidable

30"(76.2cm) 405.22303310/Inoxidable

1. 22309310/ Negro

■ Los juegos empotrados pueden instalarse sobre los modelos de hornos microondas Kenmore Elite : 405. 74223310 y 405. 74229310.
■ Los juegos empotrados pueden instalarse sobre cualquier horno encastrado de pared (eléctrico o a gas) de hasta 30" (76.2cm).

INSTRUCCIONES DE INSTALACIÓN

Herramientas y piezas

Herramientas necesarias

Reúna todas las herramientas y piezas requeridas antes de comenzar con la instalación. Lea y siga las instrucciones proporcionadas para las herramientas listadas a continuación.

■ Cinta de medir

■ Taladro

■ Lápiz

■ Broca de taladro de 7/64"

■ Destornillador Phillips

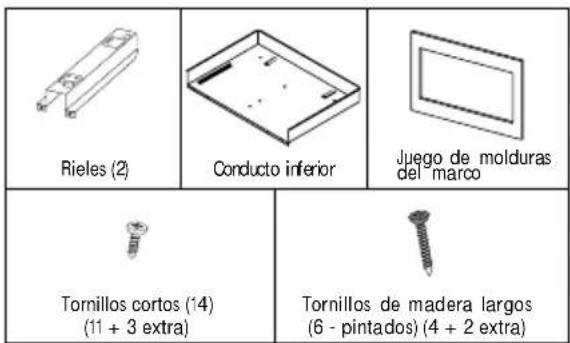

Piezas proporcionadas (no aparecen a escala)

Requerimientos de ubicación

Este dispositivo puede instalarse sobre un horno empotrado. Si va a realizar este tipo de instalación, asegúrese de que exista un mínimo de 3" (7.6 cm) entre la parte superior de la abertura del horno inferior y el suelo de la abertura del horno microondas.

El horno microondas podría instalarse en un gabinete independiente (sin un horno empotrado debajo). Para un mejor uso, recomendamos una distancia de 36" (91.4 cm) desde el piso hasta el piso de la abertura.

Asegúrese que los gabinetes cercanos puedan abrirse y cerrarse libremente. Deje un espacio de al menos 1% (4.0 cm) debajo del piso de la abertura (3" [7.6 cm] para realizar la instalación sobre un horno empotrado) y un espacio de al menos 2" (5.1 cm) por sobre la abertura de la abertura.

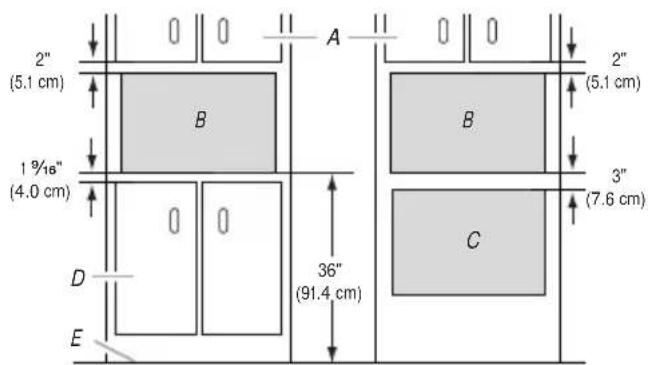

A. Gabinete superior
B. Abertura de horno microondas
C. Abertura de horno inferior
D. Gabinete inferior
E. Piso

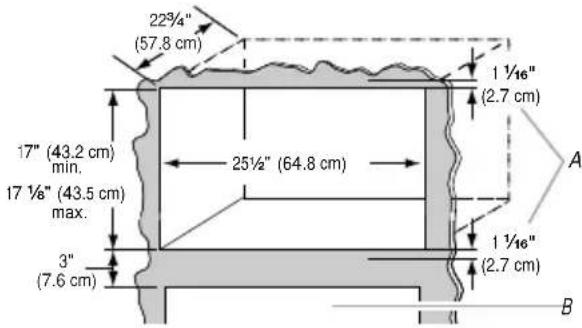

Dimensiones de recorte requeridas

A. Saliente del juego de molduras del marco
B. Abertura para horno inferior

OBSERVACIONES:

■ La altura es muy importante: 17" (43.2 cm) mínimo, 17 % (43.5 cm) máximo.
■ Las medidas de ancho y profundidad tienen una tolerancia de ±1/16" (2 mm).
■ La dimensión mínima de 3" (7.6 cm) es desde el cielo de la abertura del horno inferior hasta el piso de la abertura del horno microondas.
■ El juego de molduras se extiende 1" (2,7 cm) por sobre y por debajo del espacio de la abertura.

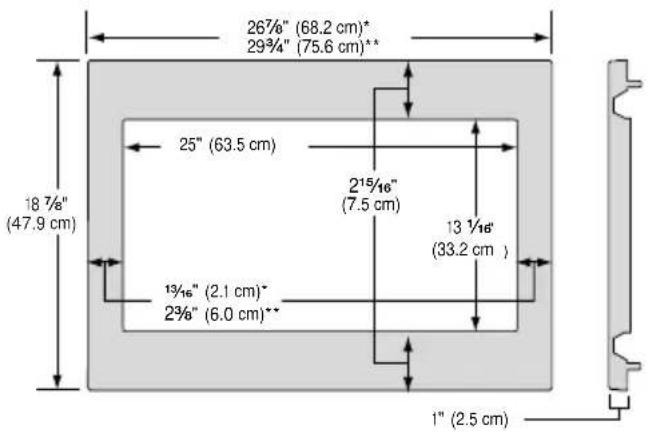

Dimensiones del juego de molduras del marco

Juego de molduras *27" (68.6 cm) Juego de molduras **30" (76.2 cm)

Requerimientos eléctricos

PELIGRO

Riesgo de descarga eléctrica

Conecte a un enchufe a tierra de tres puntas.

No retire el enchufe a tierra.

No utilice un adaptador.

No utilice una extensión o alargador.

El no seguir estas instrucciones puede provocar la muerte, incendio, o descargas eléctricas.

Cumpla con todos los códigos y ordenanzas locales.

Requerido:

■ Suministro eléctrico de 120 volt, 60 Hz, AC solamente, 15- o 20-amp con un fusible o disyuntor.

Recomendado:

■ Un fusible o disyuntor de acción retardada.
■ Un circuito separado que alimente sólo a este horno microondas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

■ Para todos los dispositivos con cables:

El horno microondas debe tener conexión a tierra. En caso de corto circuito, este tipo de conexión reduce el riesgo de descargas eléctricas al proporcionar un cable de escape para la corriente eléctrica. Este dispositivo está equipado con un cable que cuenta con un enchufe de conexión a tierra. El enchufe debe ser conectado a un tomacorriente correctamente instalado y conectado a tierra.

ADVERTENCIA: U n uso inadecuado del enchufe con conexión a tierra podría producir una descarga eléctrica. Consulte con un eléctrico calificado o con personal de servicio técnico si no comprende completamente las instrucciones de conexión a tierra o si tiene dudas sobre si el microondas está conectado a tierra de forma adecuada.

No utilice alargadores o extensiones. Si el cable de suministro eléctrico es muy corto, haga que un técnico o eléctrico calificado instale un tomacorriente cerca del horno.

GUARDE ESTAS INSTRUCCIONES

Preparación del horno microondas

1. Desconecte el horno microondas antes de proceder con la instalación.
2. Retire todos los elementos sueltos que se encuentren al interior del horno.

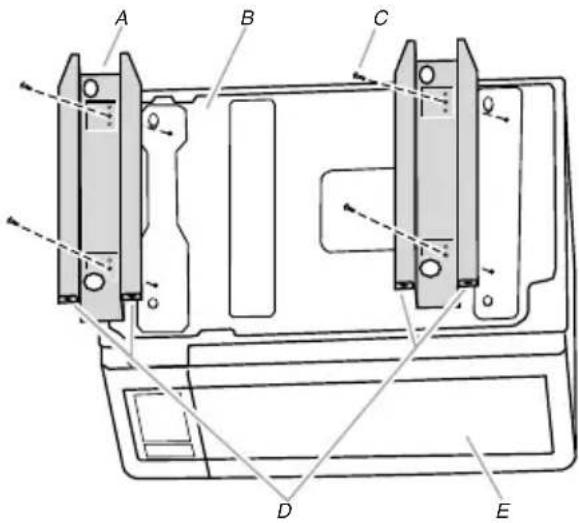

3. Gire suavemente el horno microondas sobre su parte superior con la puerta mirando hacia adelante (instalación frontal).
4. Alinee los agujeros #33 de la parte trasera del horno microondas con los agujeros #33 de los rieles, tal y como se muestra en el dibujo, asegurándose de que los soportes estén hacia adelante y apuntando hacia arriba.

1. Asegure los rieles a la parte trasera del horno microondas utilizando cuatro tornillos cortos a través de los juegos de agujeros #33.

Preparación de la abertura/gabinete

1. En el piso de la abertura, encuentre y marque la línea central.
2. Coloque la base inferior en la abertura, con el soporte descansando sobre la parte delantera inferior enfrentando la abertura.

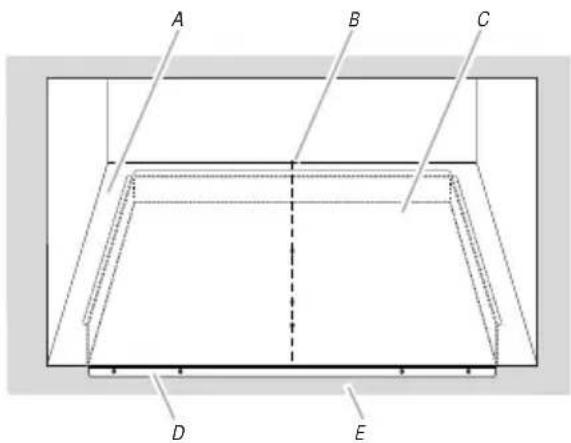

A. Piso de abertura
B. Lineacentral
C. Base inferior

D. Soportebaseinferior

1. Alinee la flecha central de la base inferior con la línea que dibujó en el Paso 1.

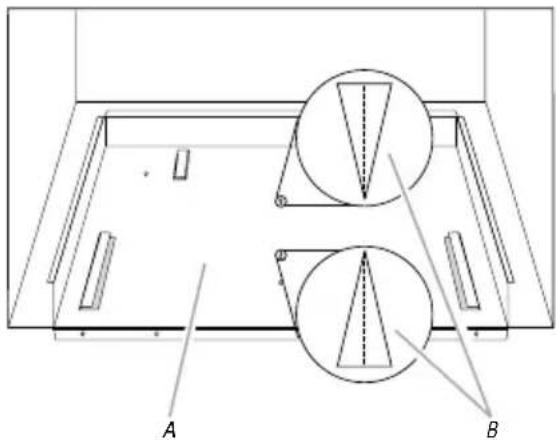

A. Base inferior

B. Flechas centrales, alineadas con la línea central

1. Marque los tres agujeros de montaje a través de la base inferior sobre el piso del recorte.

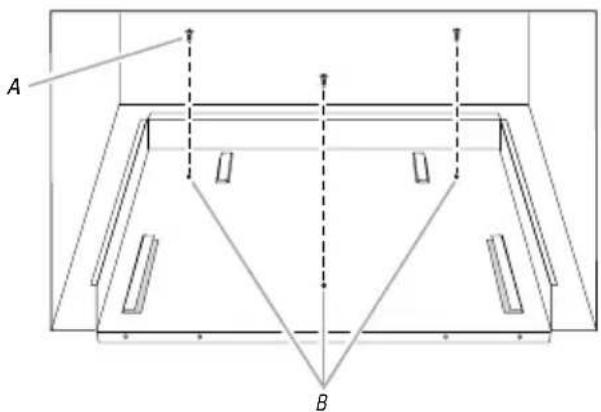

A. Tornillos cortos (3)

B. Agujeros de montaje de la base inferior

1. Utilizando la broca de 7/64", haga los tres agujeros marcados en el Paso 4.
2. Realinee e instale la base inferior con los tres tornillos cortos.
3. Utilizando la broca de 7/64", taladre a través de los cuatro agujeros de montaje que está en el soporte de la base inferior en al interior de la parte delantera inferior que enfrenta la abertura del espacio/ gabinete.

A. Soporte de la base inferior

B. Agujeros de montaje

Instalación del horno microondas

1. Gire suavemente el horno microondas a su posición derecha.
2. Posicione el horno microondas cerca del espacio de la abertura.

PELIGRO

Riesgo de descarga eléctrica

Conecte a un enchufe a tierra de tres puntas.

No retire el enchufe a tierra.

No utilice un adaptador.

No utilice una extensión o alargador.

El no seguir estas instrucciones puede provocar la muerte, incendio, o descargas eléctricas.

1. Conecte el horno microondas.
2. Alinee los rieles con las guías de precisión de la base inferior.

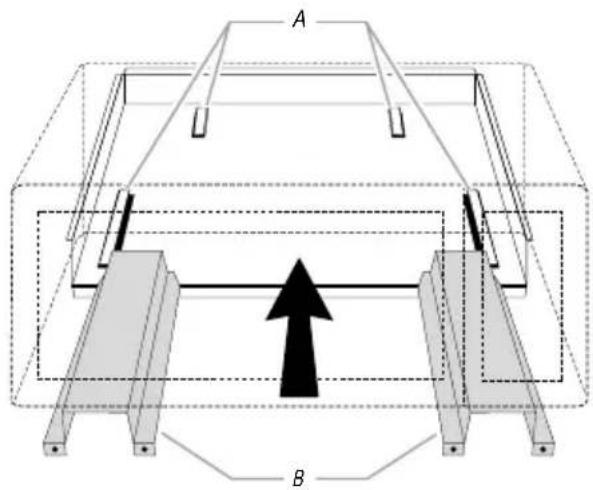

A. Rieles guías

B. Rieles

1. Deslice el horno microondas hacia atrás para ponerlo en su lugar. Los agujeros de los soportes de los rieles y de la base inferior se alinearán contra la parte delantera inferior de la abertura del gabinete.

2. Asegure el horno microondas a la abertura/ gabinete instalando cuatro tornillos cortos en los agujeros de montaje.

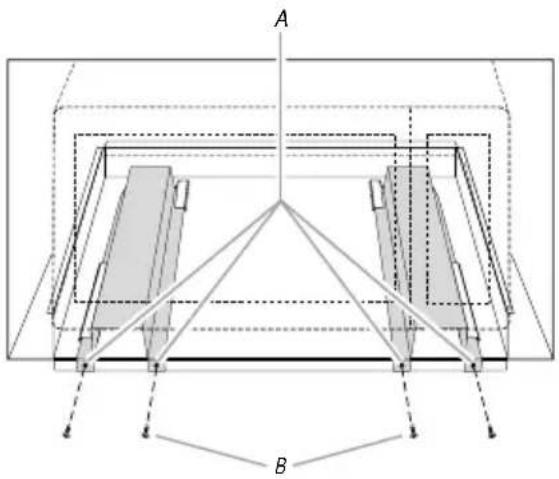

A. Agujeros de montaje B. Tornillos cortos (4)

Instalación del juego de molduras del marco

1. Posicione el juego de molduras del marco sobre el espacio vacío para que las lengüetas inferiores descansen en el piso de la abertura, tal y como aparece en el dibujo.

A. Juego de molduras delantero B. Lengüetas (superior e inferior) C. Piso de abertura/ gabinete

1. Sostenga el juego de molduras del marco en su lugar y utilice la broca de 7/64" para hacer cuatro agujeros en la parte delantera de la abertura/ gabinete tanto en la esquina superior e inferior del juego de molduras.

OBSERVACIONES:

Los agujeros deben ser taladrados en forma descendente desde la parte superior y en forma ascendente desde la parte inferior en un ángulo de cerca de 45°.

Para evitar daños en el juego de molduras del marco, no apriete en exceso los tornillos.

A. Juego de molduras del marco B. Guía de agujero de montaje C. Tornillo de madera largo (4-pintados) D. Cielo de abertura

1. Asegure el juego de molduras del marco a la abertura/ gabinete instalando los cuatro tornillos para madera largos (pintados) en los agujeros taladrados en el Paso 2.

De esta forma habrá terminado la instalación. Vuelva a colocar cualquier elemento suelto que haya retirado de la cavidad del horno microondas.

Guarde estas instrucciones para referencias futuras.

KENMORE ONE YEAR LIMITED WARRANTY

Si este producto falla debido a un defecto en material o a la ejecución en el plazo de un año a partire de la fecha de la compra, deveulvalo con comprobante de compra a cualquier tienda Sears o un otro Kenmore outlet en los Estados Unidos para el reemplazo gratis.

Esta guarantía es invalido si este producto se utiliza para con excepción de los propósitos privados de casa.

Esta guarantía le da los derechos legales específicos, y usted puede también tener otros derechos que varían de estado a estado.
