| Tipo de producto | Accesorio MultiTool para recortadora |
| Marca | STIHL |
| Modelo | FS-MM |
| Peso (con deflector) | 2 libras (0,9 kg) |
| Velocidad máxima del eje de transmisión | 6400 rpm (con MM 55 MultiEngine) |
| MultiEngine aprobado | STIHL MM 56 |
| Accesorios de corte compatibles | Cabezales de corte: SuperCut 20-2, AutoCut C 25-2, AutoCut 25-2, FixCut 31-2, TrimCut 31-2, PolyCut |
| Deflector | Incluido solo para cabezales de corte |
| Cuchilla limitadora de hilo | Integrada en el deflector |
| Tubo de transmisión | Encierra y protege el eje de transmisión |
| Manguito de acoplamiento | Conecta el tubo de transmisión al eje corto del MultiEngine |
| Tornillo de mariposa | Asegura el tubo de transmisión inferior |
| Compatibilidad con ruedas | Juego opcional de ruedas (accesorio especial) |
| Fuente de energía | MultiEngine (motor de gasolina, p. ej., MM 56) |
| Características de seguridad | Deflector, cuchilla limitadora de hilo, etiqueta de seguridad; el operador debe leer el manual, usar EPP, mantener a los espectadores al menos a 50 pies de distancia |
| Mantenimiento | Verifique la tensión de los tornillos, inspeccione el accesorio de corte antes de cada uso, limpie regularmente, reemplace los cabezales desgastados |
| Reparación | Solo por distribuidores de servicio autorizados de STIHL con piezas originales de STIHL |
| Eliminación | Recicle en un sitio de eliminación aprobado; no lo tire a la basura |
| Artículos incluidos | Accesorio MultiTool, deflector, manguito de acoplamiento, tornillo de mariposa, manual del usuario |
Preguntas frecuentes - FS-MM STIHL
Preguntas de los usuarios sobre FS-MM STIHL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cortasetos en formato PDF gratis! Encuentra tus instrucciones FS-MM - STIHL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. FS-MM de la marca STIHL.
MANUAL DE USUARIO FS-MM STIHL
Manual de instrucciones
Antes de usar la máquina lea y siga todas las precauciones de seguridad dadas en el manual de instrucciones – el uso incorrecto puede causar lesiones graves o mortales.
Instruction Manual
1 - 21
Manual de instrucciones
22 - 43
Contents
MultiSystem 2
Acerca de este manual de instrucciones 23
Medidas de seguridad y técnicas de manejo 24
Motores MultiEngine aprobados 32
Combinaciones aprobadas de accesorio de corte y deflector 33
Instalación y retiro de MultiHerramienta 34
Montaje de la barra de defensa 35
Montaje del accesorio de corte 35
Arranque / parada del motor 37
Almacenamiento de la máquina 38
Mantenimiento de la cabeza segadora 38
Información para mantenimiento 39
Componentes importantes 40
Especificaciones 41
Información de reparación 41
Desecho 42
Marcas comerciales 42
Permita que solamente las personas que comprenden la materia tratada en los manuales del MultiMotor y de la motoguadaña MultiHerramienta manejen esta herramienta motorizada combinada.
Para obtener el rendimiento y satisfacción máximos de la MultiHerramienta de STIHL, es importante que lea, obedezca y comprenda las precauciones de seguridad y las instrucciones de uso y mantenimiento dadas en el capítulo "Precauciones de seguridad y técnicas de uso", antes de usar la MultiHerramienta. Para obtener más información, puede visitar el sitio www.stihlusa.com.
Comuníquese con el concesionario o distribuidor de STIHL si no se entiende alguna de las instrucciones dadas en los dos manuales.
ADVERTENCIA
Dado que el MultiMotor (YARD BOSS®) equipado con una MultiHerramienta motoguadaña es una herramienta motorizada, es necesario tomar medidas especiales de seguridad para reducir el riesgo de lesiones personales. El uso descuidado o inapropiado puede causar lesiones graves e incluso la muerte.

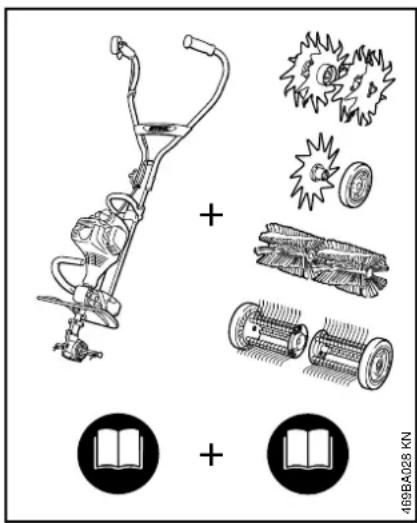

Sistema MultiSystem
El sistema MultiSystem de STIHL, permite combinar diversos motores MultiEngine y accesorios MultiTool para formar una máquina. En el presente Manual de instrucciones, la unidad funcional compuesta por el motor MultiEngine y el accesorio MultiTool se denomina la máquina.
De modo correspondiente, los manuales de instrucciones del motor MultiEngine y del accesorio MultiTool constituyen el Manual de instrucciones completo de la máquina.
Siempre lea ambos manuales detenidamente antes de utilizar la máquina por primera vez y consérvelos en un lugar seguro para consultarlos en el futuro.
Acerca de este manual de instrucciones
Pictogramas
Todos los pictogramas que se encuentran fijados o grabados en la máquina se muestran y explican en este manual.
Símbolos en el texto
Muchas de las instrucciones de uso y seguridad vienen acompañadas de ilustraciones.
Los pasos individuales o procedimientos descritos en el manual pueden estar señalados en diferentes maneras:
- Se usa un punto para denotar un paso o procedimiento.
Una descripción de un paso o procedimiento que se refiere directamente a una ilustración puede contener números de referencia que aparecen en la ilustración. Ejemplo:
●Suelte el tornillo (1).
●Palanca (2)...
Además de las instrucciones de uso, en este manual pueden encontrarse párrafos a los que usted debe prestar atención especial. Tales párrafos están marcados con los símbolos y las palabras identificadoras:
PELIGRO
Identifica una situación de peligro que, de no evitarse, causará lesiones graves o mortales.
ADVERTENCIA
Identifica una situación de peligro que, de no evitarse, podría causar lesiones graves o mortales.
INDICACIÓN
Indica el riesgo de daños a la propiedad, incluidos la máquina o sus componentes.
Mejoramientos técnicos
La filosofía de STIHL es mejorar continuamente todos sus productos. Como resultado de ello, periódicamente se introducen cambios de diseño y mejoras. Por lo tanto, es posible que algunos cambios, modificaciones y mejoras no se describan en este manual. Si las características de funcionamiento o la apariencia de su máquina difieren de las descritas en este manual, comuníquese con el concesionario STIHL para obtener la ayuda que requiera.
Medidas de seguridad y técnicas de manejo
Dado que este MultiMotor (YARD BOSS®) equipado con accesorio de motoguadaña es una herramienta motorizada de gran velocidad, es necesario tomar medidas especiales de seguridad para reducir el riesgo de lesiones personales.
Es importante que usted lea, comprenda bien y respete las siguientes advertencias y medidas de seguridad. Lea periódicamente los manuales de instrucciones y las precauciones de seguridad de su MultiEngine y accesorio MultiTool. El uso descuidado o inadecuado puede causar lesiones graves o incluso la muerte.
Pida a su concesionario STIHL que le enseñe el manejo de la herramienta motorizada. Respete todas las disposiciones, reglamentos y normas de seguridad locales del caso.
ADVERTENCIA
Tal como se explicará a continuación en estas Medidas de seguridad, para reducir el riesgo de lesiones personales, asegúrese que su máquina esté equipada con deflector adecuado para el tipo de accesorio de corte que se está utilizando. Utilice exclusivamente los
accesorios de corte autorizados especificamente por STIHL para usar en su modelo de MultiMotor.
ADVERTENCIA
No preste ni alquile nunca su herramienta motorizada sin entregar los manuales de instrucciones de su MultiEngine y la MultiTool. Asegúrese que todas las personas que utilicen la máquina lean y comprendan la información contenida en estos manuales.
ADVERTENCIA
El uso de esta máquina puede ser peligroso. Si el hilo o la cuchilla giratoria llega a entrar en contacto con su cuerpo, le ocasionará una cortadura. Cuando choca con algún objeto extraño sólido tal como rocas o pedazos de metal, puede arrojarlo directamente o por rebote en dirección de personas que se encuentren en la cercanía o del operador. El contacto con dichos objetos puede dañar el accesorio de corte y puede hacer que las cuchillas se rompan, astillen o agrieten. Los objetos lanzados, incluso las cabezas o las cuchillas rotas, pueden provocar lesiones graves o mortales al operador o a personas que se encuentren en su proximidad.
Use el MultiMotor equipado con la MultiHerramienta apropiada únicamente para cortar pasto.
ADVERTENCIA
No debe usarse para ningún otro propósito ya que el uso indebido puede resultar en lesiones personales o daños a la propiedad, incluso daños de la máquina.
ADVERTENCIA
Nunca se debe permitir a los niños que usen esta herramienta motorizada. No se debe permitir la proximidad de otras personas, especialmente de niños, ni de animales en los lugares donde se esté utilizando la máquina.
ADVERTENCIA
Para reducir el riesgo de ocasionar lesiones a las personas en la cercanía y daños a la propiedad, nunca deje la herramienta motorizada en marcha desatendida. Cuando no está en uso (por ejemplo durante el descanso), apáguela y asegúrese que las personas no autorizadas no puedan usarla.
Las medidas de seguridad y avisos contenidos en este manual se refieren al uso de todas las herramientas motorizadas STIHL. Los distintos modelos pueden contar con piezas y controles diferentes. Vea la sección correspondiente de sus manuales de instrucciones del MultiEngine y la MultiTool para tener una descripción de los controles y la función de los componentes de su modelo.
El uso seguro de una herramienta motorizada atañe a
- el operador
- la herramienta motorizada
- el uso de la herramienta motorizada.
EL OPERADOR
Condición física
Usted debe estar en buenas condiciones físicas y psíquicas y no encontrarse bajo la influencia de ninguna sustancia (drogas, alcohol, etc.) que le pueda restar visibilidad, destreza o juicio. No maneje esta máquina cuando está fatigado.
ADVERTENCIA
Esté alerta. Si se cansa, tómese un descanso. El cansancio puede provocar una pérdida del control. El uso de cualquier herramienta motorizada es fatigoso. Si usted padece de alguna dolencia que pueda ser agravada por la fatiga, consulte a su médico antes de utilizar esta máquina.
Vestimenta adecuada
ADVERTENCIA
Para reducir el riesgo de lesiones el operador debe usar el equipo protector adecuado.
El deflector provisto con su herramienta motorizada no siempre protege al operador contra todos los objetos extraños (gravilla, vidrio, alambre, etc.) arrojados por el accesorio de corte
giratorio. Los objetos arrojados o lanzados por el accesorio también pueden rebotar y golpear al operador.
ADVERTENCIA
La ropa debe ser de confección fuerte y ajustada, pero no tanto que impida la completa libertad de movimiento. Use pantalones largos hechos de un material grueso para protegerse las piernas. No use pantalones cortos, sandalias o pies descalzos.
Evite el uso de chaquetas sueltas, bufandas, corbatas, joyas, pantalones acampanados o con vueltas, pelo largo suelto o cualquier cosa que pueda engancharse en las ramas, matorrales o piezas en movimiento de la máquina. Sujétese el pelo de modo que quede sobre los hombros.
Para reducir el riesgo de lesionarse los ojos, nunca maneje la herramienta motorizada si no tiene puestas gafas o anteojos de seguridad bien ajustados con una protección adecuada en las partes superior y lateral que satisfagan la norma ANSI Z87 "+" (o la norma nacional correspondiente). Para reducir el riesgo de lesionarse la cara, STIHL recomienda usar también una careta o protector facial adecuado sobre las gafas o anteojos de seguridad.
El ruido de la herramienta motorizada puede dañar los oídos. Siempre use amortiguadores del ruido (tapones u orejeras) para protegerse los oídos. Los usuarios constantes y regulares deben someterse con frecuencia a un examen o control auditivo.
Esté especialmente alerta y tenga cuidado cuando se usa protectores de oídos, ya que los mismos reducen la posibilidad de oír señales de advertencia (gritos, alarmas, etc.).
español / EE.UU
Siempre use guantes gruesos (por ejemplo, fabricados de cuero u otro material resistente al desgaste) cuando manipule la herramienta de corte. Los guantes gruesos y antideslizantes mejoran el manejo y ayudan a proteger las manos.
Es muy importante tener una buena superficie de apoyo para los pies. Póngase botas gruesas con suela antideslizante. Recomendamos las botas de seguridad con puntera de acero.
Para instrucciones adicionales acerca de la ropa adecuada, vea las precauciones de seguridad, en el manual de instrucciones del MultiEngine que está usando.
LA HERRAMIENTA MOTORIZADA (MULTIMOTOR PROVISTO CON MOTOGUADAÑA)

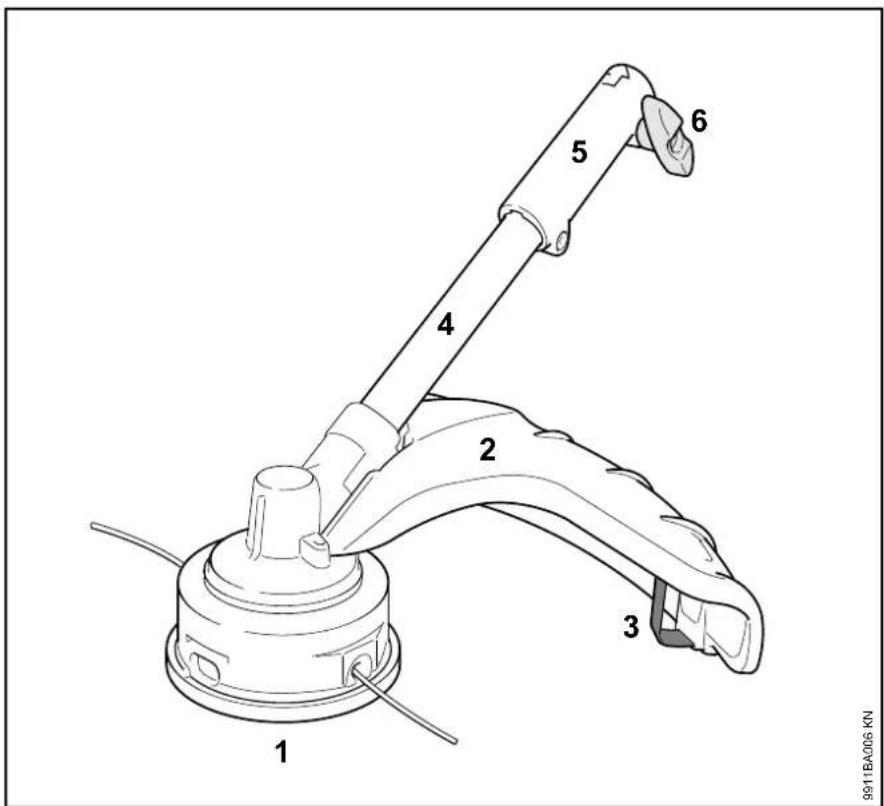

Para las ilustraciones y definiciones de los componentes de la herramienta motorizada, vea el capítulo sobre "Piezas principales".
ADVERTENCIA
Nunca modifique, de ninguna manera, esta herramienta motorizada. Utilice únicamente los accesorios y repuestos suministrados por STIHL y expresamente autorizados por STIHL para usarse con el MultiiMotor
específico de STIHL. Si bien es posible conectar a la herramienta motorizada de STIHL ciertos accesorios no autorizados, su uso puede ser, en la práctica, extremadamente peligroso.
Para los accesorios de corte autorizados por STIHL para su unidad, consulte el capítulo "Combinaciones aprobadas de accesorio de corte y deflector", en el manual de instrucciones o en el catálogo STIHL "Accesorios de corte, piezas y accesorios".
Si la máquina experimenta cargas excesivas para las cuales no fue diseñada (por ejemplo, impactos severos o una caída), siempre asegúrese que esté en buenas condiciones antes de seguir con el trabajo. Inspeccione específicamente la integridad del sistema de combustible (ausencia de fugas), y asegúrese de que los controles y dispositivos de seguridad funcionen como corresponde. No siga manejando esta máquina si está dañada. En caso de dudas, pida que el concesionario de servicio de STIHL la revise.
EL USO DE LA HERRAMIENTA MOTORIZADA (MULTIMOTOR EQUIPADO CON MOTOGUADAÑA)
Transporte de la herramienta motorizada
ADVERTENCIA
Para reducir el riesgo de sufrir lesiones debido a la pérdida de control y al contacto con el hilo, nunca lleve ni transporte la herramienta motorizada con el accesorio de corte en marcha.
ADVERTENCIA
Antes de apoyar la herramienta motorizada en el suelo, siempre apague el motor y asegúrese de que el accesorio ha dejado de girar.

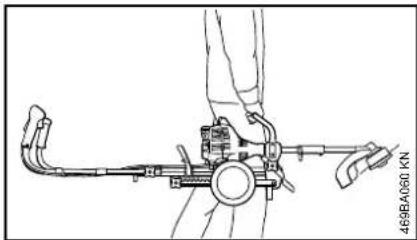

Sujete la herramienta motorizada por su argolla de transporte, con el accesorio hacia delante.
ADVERTENCIA
Para reducir el riesgo de lesiones por quemaduras, no toque las piezas de la máquina ni la caja de engranajes cuando están calientes.
ADVERTENCIA
Cuando transporte la máquina en un vehículo, sujétela firmemente para impedir su vuelco, el derrame de combustible y el daño a la máquina.
Antes de arrancar
ADVERTENCIA
Siempre revise que la herramienta motorizada esté en buenas condiciones y funcione correctamente antes de arrancarla. Nunca intente modificar los controles o los dispositivos de seguridad.
ADVERTENCIA
Nunca use una herramienta motorizada que esté dañada o mal cuidada.
ADVERTENCIA
No instale ningún accesorio de corte en una máquina sin que todas las piezas requeridas estén correctamente instaladas. Si no se utilizan las piezas debidas se puede causar el desprendimiento de la cuchilla o la cabeza y lesionar gravemente al operador o a las personas que encuentren en su proximidad.
ADVERTENCIA
El accesorio de corte debe estar correctamente apretado y en buenas condiciones de trabajo. Busque piezas sueltas (tuercas, tornillos, etc.) y cuchillas agrietadas, dobladas, deformadas o dañadas. Sustituya las cabezas dañadas antes de usar la herramienta motorizada.
Mantenga los mangos limpios y secos en todo momento; es particularmente importante mantenerlos libres de humedad, aceite, combustible, grasa o resinas para garantizar que la máquina pueda empuñarse firmemente para mantenerla bajo control seguro.
ADVERTENCIA
Para reducir el riesgo de sufrir lesiones corporales debido al contacto con la cuchilla o el hilo y a los objetos lanzados, asegúrese que su máquina está equipada con el deflector adecuado para el tipo de accesorio de corte que está usando (vea la tabla en el capítulo "Combinaciones aprobadas de accesorios de corte y deflectores").

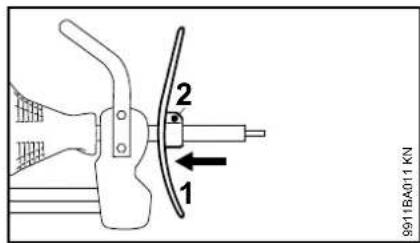

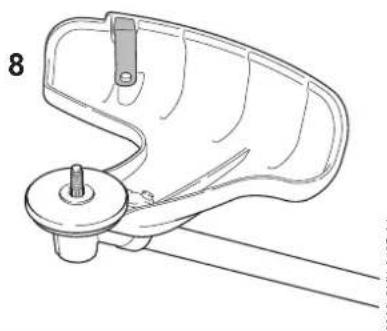

Mantenga siempre el deflector bien ajustado (vea en su manual de instrucciones los capítulos de "Montaje del deflector" y "Montaje de los accesorios de corte").

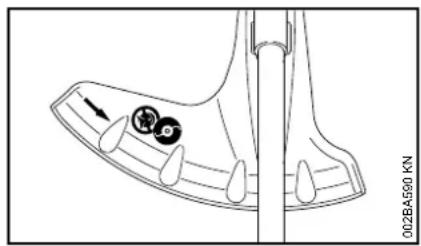

Las flechas en el deflector (A) (vista de arriba) muestran el sentido correcto de rotación del accesorio de corte. Sin embargo, al verlo de arriba, el accesorio de corte gira en sentido contrahorario.
Arranque
ADVERTENCIA
Arranque el motor solamente al aire libre, por lo menos 3 m (10 pies) del lugar en que lo haya llenado.
Ponga en marcha y maneje su herramienta motorizada sin ayuda de nadie. Para las instrucciones específicas de arranque, vea la sección correspondiente de los manuales del MultiEngine y la MultiTool. Coloque la herramienta motorizada sobre suelo firme u otra superficie sólida en un lugar abierto. Mantenga el equilibrio y elija un buen punto de apoyo para los pies.
ADVERTENCIA
Para reducir el riesgo de lesiones debido a la pérdida de control, esté absolutamente seguro que la herramienta motorizada se encuentra lejos de su cuerpo y de todas las obstrucciones y objetos, incluido el suelo, porque al arrancar el motor acelerado, su velocidad será lo suficientemente rápida para que el embrague se engrane y haga funcionar la herramienta motorizada.
Tan pronto arranque, accione inmediatamente por un breve momento el gatillo de aceleración para desconectarlo de la posición de arranque y permitir que el motor se desacelere a la marcha en vacío.
español / EE.UU
ADVERTENCIA
Su herramienta motorizada es una máquina que debe ser manejada por solamente una persona. No deje que otras personas estén en el lugar de trabajo, aun durante el arranque.
Vea también las precauciones de seguridad de arranque en el manual de instrucciones del MultiEngine.

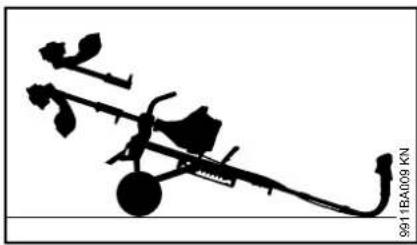

Juego de discos

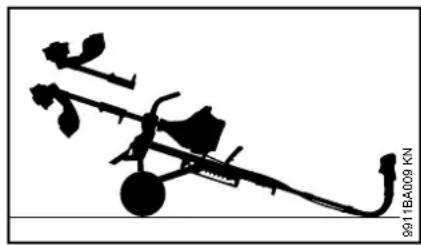

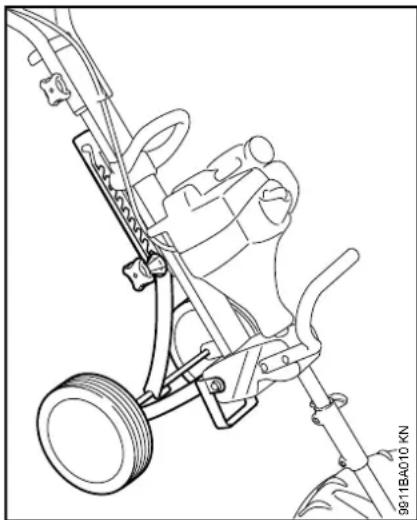

Utilice la MultiTool en el MultiEngine únicamente con un juego de ruedas (accesorio especial).
Utilice sólo rueda STIHL genuinas. El uso de otro tipo de ruedas puede resultar en daños de la máquina o lesiones personales.
Las ruedas pueden fijarse en varias posiciones – consulte las notas sobre "Ruedas" en el manual de instrucciones del motor MultiEngine.
Durante el funcionamiento
Sujeción y control de la herramienta motorizada
Al trabajar, siempre sujete la máquina firmemente con ambas manos en los mangos. Cierre firmemente los dedos y pulgares sobre los mangos.
ADVERTENCIA
Nunca intente manejar la herramienta motorizada con una sola mano. La pérdida de control de la herramienta motorizada puede ocasionar lesiones graves o mortales. Para reducir el riesgo de lesionarse, mantenga las manos y los pies alejados del accesorio de corte. No toque nunca con las manos ni con cualquier parte del cuerpo un accesorio de corte en movimiento.
ADVERTENCIA
No trate de alcanzar más lejos de lo debido. Mantenga los pies bien apoyados y equilibrados en todo momento. Se debe tener cuidado especial cuando las condiciones del suelo son resbaladizas (suelo húmedo, nieve) y en terreno difícil y con mucha vegetación. Para evitar tropezarse, esté atento a los obstáculos ocultos tales como tocones, raíces y zanjas. Para obtener un punto de apoyo seguro, quite los matorrales y el material cortado. Sea sumamente precavido cuando trabaje en declives o terreno irregular.
ADVERTENCIA
Para reducir el riesgo de lesiones causadas por la pérdida del control, nunca trabaje sobre una superficie de soporte poco seguro. Nunca mantenga el accesorio de corte a una altura más arriba de la cintura.
Condiciones de trabajo
Maneje y arranque su herramienta motorizada solamente al aire libre en un lugar bien ventilado. Manéjela solamente en condiciones de buena visibilidad y a la luz del día. Trabaje con mucho cuidado.
ADVERTENCIA
Si la vegetación que se está cortando o la tierra en el lugar está recubierta de una sustancia química (tal como un pesticida o herbicida activo), lea y siga las instrucciones suministradas con la sustancia en cuestión.
ADVERTENCIA
La inhalación de ciertos polvos, especialmente los polvos orgánicos, tales como el moho o polen, puede provocar reacciones alérgicas o asmáticas en las personas sensibles. La inhalación repetida o de grandes cantidades de polvo u otros contaminantes del aire, especialmente los de partículas pequeñas puede causar enfermedades respiratorias o de otro tipo. Controle el polvo en su fuente, siempre que sea posible. Utilice buenas prácticas de trabajo, tal como trabajar de manera que el viento o el proceso de corte dirija el polvo producido por la herramienta motorizada en sentido opuesto del operador. Observe las recomendaciones emitidas por EPA/OSHA/NIOSH y las asociaciones de trabajo y los sindicatos con respecto al polvo ("materia particulada"). Cuando sea imposible eliminar significativamente la inhalación del polvo, es decir mantener el nivel cerca del valor ambiente, el operador y las personas que se encuentren en la cercanía siempre deberán usar un respirador aprobado por NIOSH/MSHA para el tipo de polvo presente en el lugar.
Instrucciones de manejo
ADVERTENCIA
No maneje la herramienta motorizada usando el bloqueo de acelerador para arranque, pues no tendrá control de la velocidad del motor.
En caso de emergencia, apague el motor inmediatamente – mueva el control deslizante / interruptor de parada a 0 o STOP
ADVERTENCIA
El accesorio de corte sigue girando por un rato después que se suelta el gatillo de aceleración (efecto de volante).
El accesorio de corte giratorio puede arrojar objetos extraños a gran distancia directa o indirectamente.
Para reducir el riesgo de ocasionar lesiones a los ojos u otras partes del cuerpo (vea el capítulo "Vestimenta adecuada"), asegúrese que las personas estén a por lo menos 15 m (50 pies) de distancia de la máquina. Para reducir el riesgo de ocasionar daños a la propiedad, mantenga esta distancia con respecto a los vehículos y las ventanas. Aun si se mantiene una distancia mínima de 15 metros, esto no elimina el peligro potencial. Los trabajadores que deben quedar en la zona prohibida también deben usar gafas o protección ocular. Apague el motor inmediatamente si se le aproxima alguna persona.
ADVERTENCIA
Revise la zona de trabajo: Para reducir el riesgo de lesionarse, retire las piedras, piezas metálicas y otros objetos sólidos que pudieran ser lanzados a una distancia de 15 m (50 pies) o más por el accesorio de corte, o que pudieran dañar el accesorio de corte y la propiedad (por ejemplo: vehículos estacionados, ventanas)
ADVERTENCIA
La herramienta motorizada normalmente se usa a nivel del suelo con el accesorio MultiHerramienta paralelo al suelo. El uso del MultiMotor sobre el nivel del suelo o con la MultiHerramienta perpendicular al suelo puede incrementar el riesgo de lesiones, dado que el accesorio de corte queda más expuesto y la herramienta motorizada es más difícil de controlar.
ADVERTENCIA
Durante el corte, revise frecuentemente el apriete y la condición del accesorio de corte en intervalos regulares con el motor y el accesorio parados. Si el funcionamiento del accesorio cambia durante el uso, pare el motor de inmediato, espere a que el accesorio de corte se detenga, compruebe que la tuerca que sujeta al accesorio esté bien firme, y revise el accesorio en busca de roturas, desgaste y daños.
español / EE.UU
ADVERTENCIA
Una cabeza suelta puede vibrar, agrietarse, romperse o salirse de la herramienta motorizada, lo que puede provocar lesiones graves o mortales. Asegúrese que el accesorio de corte esté correctamente apretado. Utilice la llave suministrada o cualquier otra que tenga el largo adecuado para obtener el par de apriete adecuado. Si la cabeza se suelta después de haberla apretado correctamente, deje de manejar la máquina inmediatamente. La tuerca de retención puede estar desgastada o dañada y debe ser sustituida. Si la cabeza continúa suelta, consulte al concesionario STIHL. Nunca use un MultiMotor con una MultiHerramienta que esté suelta.
ADVERTENCIA
Sustituya inmediatamente una cabeza trizada, dañada o desgastada, incluso si solamente tiene roturas superficiales. Los accesorios en esa condición pueden romperse a velocidad alta y causar lesiones graves o mortales.
ADVERTENCIA
Si la cuchilla o el deflector se atasca o queda pegado, siempre apague el motor y asegúrese que el accesorio de corte está detenido antes de limpiarlo. Despeje los restos de pasto, malezas, etc. de alrededor de la cabeza periódicamente.
ADVERTENCIA
Para reducir el riesgo de la rotación inesperada del accesorio de corte y la posibilidad de sufrir lesiones, siempre apague el motor antes de sustituir el accesorio de corte. Para reducir el riesgo de sufrir lesiones, siempre apague el motor antes de ajustar el largo del hilo de nilón en las cabezas segadoras de ajuste manual.
ADVERTENCIA
La caja de engranajes está caliente durante el funcionamiento de la máquina. Para reducir el riesgo de lesiones por quemaduras, no toque la caja de engranajes cuando está caliente.
USO DEL ACCESORIO DE CORTE
Para una ilustración de los diversos accesorios de corte y las instrucciones sobre el montaje correcto, vea el capítulo sobre "Montaje del accesorio de corte" en su manual de instrucciones.
ADVERTENCIA
Para reducir el riesgo de lesiones personales o la muerte debido al contacto con las cuchillas y/o a la pérdida de control, nunca intente usar una cuchilla metálica en una herramienta motorizada no aprobada para esta aplicación.
Uso de las cabezas segadoras
No use con un hilo de segado más largo que el deseado. Con un deflector debidamente instalado, la cuchilla limitadora integral automáticamente ajusta el hilo al largo adecuado.
Al usar la máquina con un hilo de nilón de largo excesivo se aumenta la carga del motor y se reduce la velocidad de funcionamiento. Esto hace que el embrague patine continuamente y resulta en sobrecalentamiento y daño de los componentes importantes (por ejemplo, el embrague y las piezas de polímero de la caja). Un efecto de este tipo de daño puede ser la rotación del accesorio de corte cuando el motor está a la velocidad de marcha en vacío.
Las cabezas segadoras deben usarse solamente en las motoguadañas / cortadoras de matorrales con una cuchilla limitadora del hilo en el deflector para mantener el hilo al largo correcto (vea el capítulo "Piezas principales" en el manual de instrucciones).

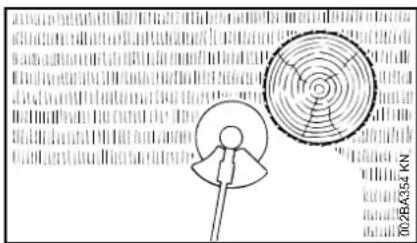

Si las orillas del césped tienen árboles o están bordeadas por un cerco, etc., es mejor usar la cabeza de hilo de nilón. Deja un corte más "suave" con menos riesgo de dañar la corteza de los árboles, etc., que si se usan cuchillas de polímero.
Sin embargo, la cabeza PolyCut de STIHL con cuchilla de polímero produce un mejor corte si no hay plantas a lo largo de la orilla del césped. No es necesario afilar y las cuchillas de polímero desgastadas se pueden cambiar fácilmente.
ADVERTENCIA
Para reducir el riesgo de lesiones graves, nunca use un hilo de alambre o reforzado con metal ni ningún otro material en lugar de los hilos de corte de nilón. Es posible que unos pedazos de alambre sean desprendidos y arrojados a gran velocidad contra el operador o terceros.
Cabeza segadora SuperCut de STIHL
El hilo se avanza automáticamente. Los hilos deshilachados se reemplazan con un ajuste sencillo (consulte la hoja de instrucciones provista con la cabeza segadora).
Cabeza segadora AutoCut de STIHL
El hilo de corte de nilón avanza automáticamente cuando se le golpea contra el suelo (características TapAction).
Cabeza segadora TrimCut de STIHL
Los hilos deshilachados se reemplazan con un ajuste sencillo (consulte la hoja de instrucciones provista con la cabeza segadora).
Cabeza segadora PolyCut de STIHL
Utiliza ya sea hilos de nilón o cuchillas de polímero pivotantes no rígidas.

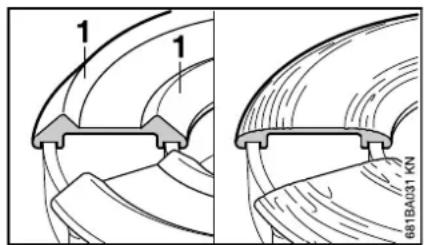

Observe los indicadores de desgaste.

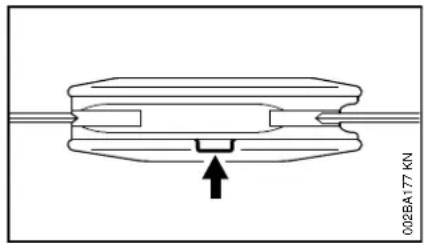

En la base (periferia) de la PolyCut hay tres marcas rectangulares de límite de desgaste. Para reducir el riesgo de lesiones graves causadas por la rotura de la cabeza o de las cuchillas, la PolyCut no debe ser utilizada cuando se ha desgastado hasta una de estas marcas. Es importante seguir las instrucciones para el mantenimiento suministradas con la cabeza segadora.
Cabeza segadora FixCut de STIHL
Utiliza tramos de largo fijo del hilo de nilón.
Observe los indicadores de desgaste.
No siga trabajando con la cabeza segadora si le faltan las piezas moldeadas (1) elevadas en la base o si las mismas están desgastadas - vea la ilustración arriba a la derecha. En este caso, la cabeza segadora puede astillarse y los objetos lanzados pueden
ocasionar lesiones al operador o a las personas que se encuentren en la cercanía. Instale una cabeza segadora nueva.
MANTENIMIENTO, REPARACIÓN Y ALMACENAMIENTO
ADVERTENCIA
Siempre apague el motor y verifique que el accesorio de corte está parado antes de llevar a cabo cualquier trabajo de mantenimiento, reparación o limpieza de la herramienta motorizada. No intente hacer ningún trabajo de mantenimiento o reparación que no esté descrito en su manual de instrucciones. Este tipo de trabajo debe ser realizado únicamente por el concesionario de servicio de STIHL.
ADVERTENCIA
Utilice solamente las piezas de repuesto idénticas de STIHL para el mantenimiento y la reparación. El uso de piezas no fabricadas por STIHL puede causar lesiones graves o mortales.
Use guantes para manipular o reparar las cuchillas.
ADVERTENCIA
Nunca repare los accesorios de corte dañados aplicándoles soldadura, enderezándolos o modificándoles su forma. Esto puede causar el desprendimiento de alguna pieza del accesorio de corte y producir lesiones graves o mortales.
español / EE.UU
Apriete todas las tuercas, pernos y tornillos, excepto los tornillos de ajuste del carburador, después de cada uso.
No limpie la máquina con una lavadora a presión. El chorro fuerte de agua puede dañar las piezas de la máquina.
Guarde la herramienta motorizada en un lugar seco y elevado o con llave lejos del alcance de los niños.
Motores MultiEngine aprobados
Utilice únicamente los motores KombiEngine provistos por STIHL o expresamente aprobados por STIHL para uso con la MultiTool.
Esta herramienta MultiTool puede usarse únicamente con el motor STIHL MM 56 MultiEngine.
Combinaciones aprobadas de accesorio de corte y deflector
Accesorio de corte Deflector
Combinaciones aprobadas
Con ayuda de la tabla, seleccione la combinación adecuada para el accesorio de corte que va a utilizar.
ADVERTENCIA
Para reducir el riesgo de lesiones, no están permitidas otras combinaciones.
Con la MultiTool FS-MM solo se pueden usar las cabezas segadoras (1, 2, 3, 4, 5, 6).
Accesorios de corte
Cabezas segadoras
1 STIHL SuperCut 20 -2
2 STIHL AutoCut C 25-2
3 STIHL AutoCut 25-2
4 STIHL FixCut 31-2
8 Deflector para cabezas segadoras
ADVERTENCIA
Basado en el accesorio de corte en uso:
Seleccione un deflector adecuado para reducir el riesgo de lesiones causadas por los objetos lanzados y por el contacto con el accesorio de corte.
No utilice cuchillas de polímero rígido, accesorios de corte metálicos ni discos de sierra con esta máquina.
Solamente se pueden usar cabezas segadoras.
español / EE.UU
Instalación y retiro de MultiHerramienta
Montaje de la MultiTool

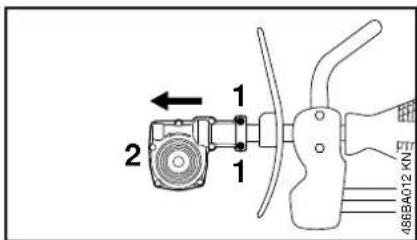

Quite la caja de engranajes
●Suelte los tornillos de fijación (1) y tire de la caja de engranajes (2) para quitarla del tubo de mando.

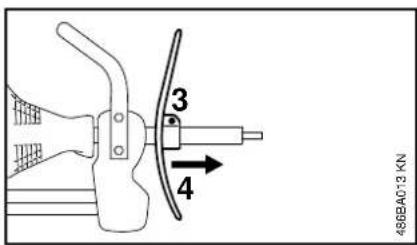

Quite el deflector
●Suelte el tornillo (3) y tire del deflector (4) para quitarlo del tubo de mando.
ADVERTENCIA
Guarde el deflector en un lugar seguro y colóquelo nuevamente antes de usar otras herramientas MultiTool – si no, esto produce un riesgo de accidentes.

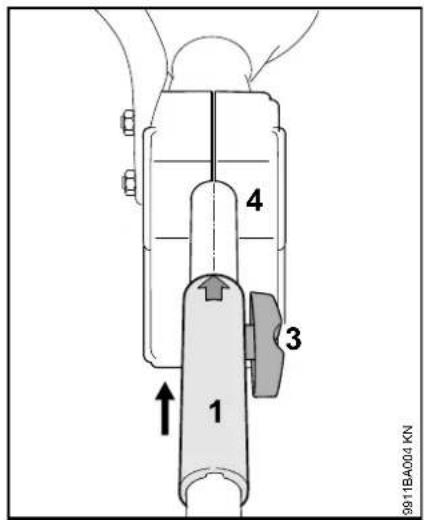

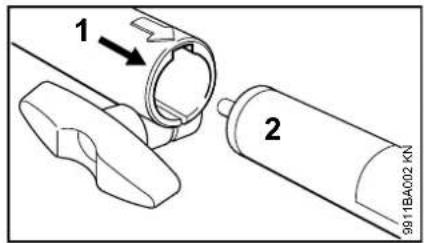

●Empuje el manguito de acoplamiento (1) hasta el tope en el tubo del mando (2).
El manguito de acoplamiento (1) esté correctamente colocado cuando la flecha quede precisamente alineada con la separación en la brida (4).
●Apriete el tornillo mariposa (3) firmemente.
Retiro de la MultiTool
●Suelte el tornillo mariposa y quite la FS-MM.
●Empuje el deflector (1) hasta el tope en el tubo del mando (2).
●Apriete el tornillo (2).

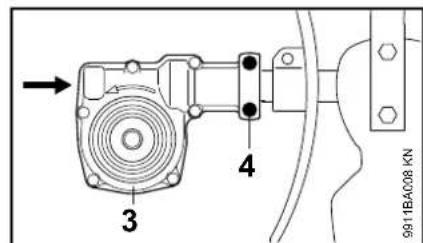

- Empuje la caja de engranajes (3) en su lugar y apriete los tornillos de fijación (4).

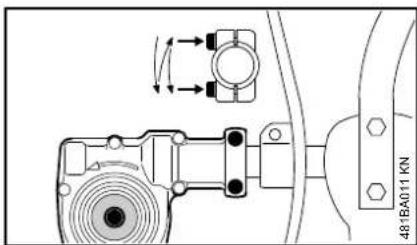

- Apriete los dos tornillos de fijación en la caja de engranajes en la siguiente secuencia:
- Apriete el primer tornillo moderadamente.
- Apriete el segundo tornillo moderadamente.
- Apriete el primer tornillo firmemente.
- Apriete el segundo tornillo firmemente.
Montaje de la barra de defensa

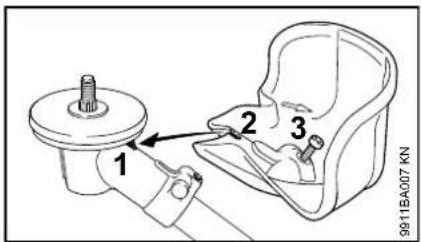

Monte el protector de disco.
●Fije el protector de disco a la caja de engranajes, y al hacerlo, inserte la punta (1) en la hendidura (2) del protector de disco.
●Enrosque el tornillo (3) y apriételo.
Montaje del accesorio de corte
Colocación de la herramienta motorizada en el suelo
●Apague el motor.
●Gire la herramienta motorizada de modo que la superficie de montaje del accesorio de corte quede hacia arriba.
Bloqueo del eje
Para montar y retirar los accesorios de corte, es necesario bloquear el eje (1) con el pasador de bloqueo (2) o con una llave Allen (2). Estas piezas se incluyen en el contenido de la entrega y se encuentran disponibles como accesorios especiales.
español / EE.UU

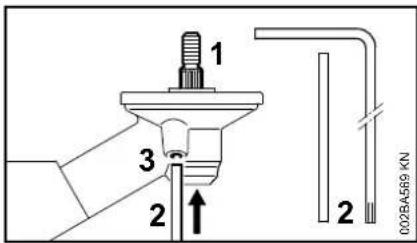

Meta el pasador de bloqueo (2) o la llave Allen (2) hasta donde sea posible en el agujero (3) del engranaje – presione con suavidad.
●Gire el eje, la tuerca o el accesorio de corte hasta que el pasador de bloqueo se enganche y el eje quede bloqueado.

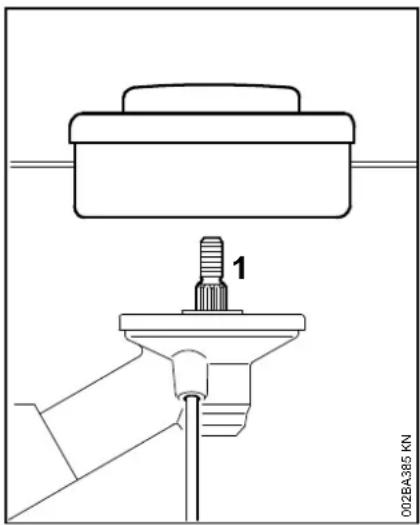

Colocación de la cabeza segadora con tornillo de montaje
Guarde la hoja de instrucciones suplementaria de la cabeza segadora en un lugar seguro.
●Coloque la placa de empuje.
●Gire la cabeza segadora en el eje (1) en sentido antihorario, hasta el tope.
- Retenga el eje.
●Apriete la cabeza segadora.
INDICACIÓN
Retire la herramienta que haya usado para bloquear el eje.
Desmontaje de la cabeza segadora
- Retenga el eje.
●Gire la cabeza segadora en sentido horario.
Colocación de cabeza segadora sin tornillo de montaje
Guarde la hoja de instrucciones de la cabeza segadora en un lugar seguro.

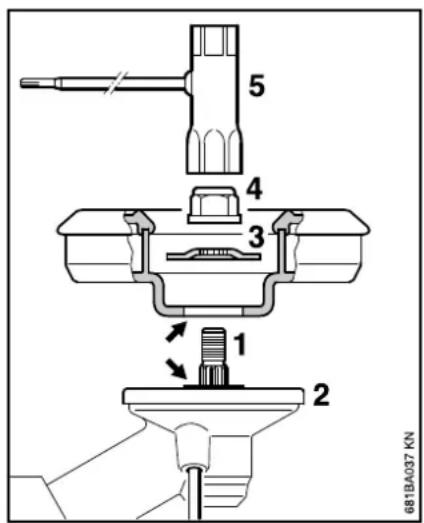

STIHL FixCut 31-2
●Instale la placa de empuje (2).
- Coloque la cabeza segadora en la placa de empuje (2).
ADVERTENCIA
El collar (vea las flechas) debe encajar en el agujero de montaje de la cabeza segadora.
- Empuje la arandela de empuje (3) (lado convexo hacia arriba) sobre el eje (1) hasta que se coloque contra la base.
●Bloquee el eje.
●Utilice la llave combinada (5) para atornillar la tuerca de montaje (4) en el eje de salida y apriétela firmemente.
ADVERTENCIA
Si la tuerca de montaje está demasiado floja, instale una nueva.
INDICACIÓN
Quite la herramienta usada para bloquear el eje.
Retiro de la cabeza segadora
●Bloquee el eje.
- Use la llave combinada para aflojar y destornillar la tuerca de montaje en sentido contrahorario y quitarla del eje de salida.
Arranque / parada del motor
Arranque del motor
Siempre siga el procedimiento de arranque descrito en el manual de instrucciones del motor MultiEngine.
●Fije el manillar en la posición de trabajo normal.
- Retraiga las ruedas, si las tiene – consulte el capítulo "Ruedas" en el manual de instrucciones de MultiEngine.
●Retraiga la espuela, si la tiene
- Verifique que la MultiTool no esté tocando el suelo ni ningún otro obstáculo. La máquina deberá quedar apoyada en la brida del motor y en el soporte de su bastidor.
- Asegúrese de tener los pies bien apoyados y de estar bien equilibrado – tal como se ilustra.
ADVERTENCIA
Para reducir el riesgo de sufrir lesiones debido al contacto con el accesorio giratorio, siempre párese a un lado de la herramienta motorizada, nunca delante del accesorio de corte.
- Con la mano izquierda colocada en el mango tórico, presiones la máquina firmemente contra el suelo - no toque el gatillo de aceleración ni la palanca de bloqueo.
INDICACIÓN
No se pare ni se arrodille sobre el manillar o el bastidor.
ADVERTENCIA
El accesorio puede empezar a girar tan pronto arranque el motor. Por esta razón, accione momentáneamente el gatillo de aceleración – el motor reduce su aceleración al régimen de marcha en vacío.
Ahora siga el procedimiento de arranque descrito en el manual de instrucciones del motor MultiEngine.
Parada del motor
- Consulte el manual de instrucciones del motor MultiEngine.
Almacenamiento de la máquina
Si la máquina va a estar fuera de servicio por aprox. 3 meses ó más
●Retire, limpie e inspeccione el accesorio de corte.
●Almacene la máquina en un lugar seguro y seco. Proteja contra el uso desautorizado (por ejemplo, por los niños)
Mantenimiento de la cabeza segadora
Colocación de la herramienta motorizada en el suelo
●Apague el motor.
●Gire la herramienta motorizada de modo que la superficie de montaje del accesorio de corte quede hacia arriba.
Sustitución del hilo de nilón
Revise siempre la cabeza segadora en busca de desgaste antes de sustituir el hilo de nilón.
ADVERTENCIA
Si hay señales de desgaste serio, sustituya la cabeza segadora completa.
El hilo de segado de nilón se denomina "hilo de nilón" o "hilo" en el texto siguiente.
Con la cabeza segadora se proveen instrucciones ilustradas para la sustitución del hilo de nilón. Guarde las instrucciones de la cabeza segadora en un lugar seguro.
●De ser necesario, retire la cabeza segadora.
Ajuste del hilo de nilón
STIHL SuperCut
Un pedazo de hilo nuevo avanza automáticamente si el hilo todavía tiene una longitud mínima de 6 cm (2 1/2 pulg). La cuchilla en el deflector corta el hilo sobrante a la longitud correcta.
STIHL AutoCut
- Con el motor en marcha, mantenga la cabeza segadora sobre la superficie del césped.
- Golpéela suavemente contra el suelo una vez – el hilo avanza y la cuchilla en el deflector lo corta al largo correcto.
El hilo nuevo avanza cada vez que se golpea el suelo con la cabeza segadora. Por este motivo, observe el rendimiento de corte de la cabeza segadora al usarla. Si la cabeza segadora se golpea contra el suelo con frecuencia excesiva, la cuchilla limitadora recortará tramos del hilo innecesariamente.
La alimentación del hilo funciona sólo si ambos hilos miden por lo menos 2,5 cm (1 pulg) de largo.
Sustitución del hilo de nilón
STIHL PolyCut
Un tramo de largo fijo del hilo de nilón puede colocarse en la cabeza PolyCut en lugar de las cuchillas.
Para reducir el riesgo de sufrir lesiones, siempre apague el motor antes de cargar el hilo en la cabeza segadora.
- Instale los tramos precortados del hilo de nilón en la cabeza segadora de la manera descrita en las instrucciones que se incluyen.
Sustitución de cuchillas de corte
STIHL PolyCut
Revise siempre la cabeza segadora en busca de desgaste antes de instalar las cuchillas de corte nuevas.
ADVERTENCIA
Si hay señales de desgaste serio, sustituya la cabeza segadora completa.
Las cuchillas de termoplástico se denominan "cuchillas" en el texto siguiente.
Se proveen instrucciones ilustradas para la sustitución de cuchillas en la cabeza segadora. Guarde las instrucciones de la cabeza segadora en un lugar seguro.
ADVERTENCIA
Para reducir el riesgo de sufrir lesiones, siempre apague el motor antes de instalar las cuchillas.
●Retire la cabeza segadora.
●Sustituya las cuchillas de la manera mostrada en las instrucciones ilustradas.
- Instale la cabeza segadora en la máquina.
Información para mantenimiento
La información dada a continuación corresponde bajo condiciones normales de funcionamiento. Los intervalos especificados deberán acortarse de modo correspondiente si se trabaja por lapsos más largos que lo normal o bajo condiciones difíciles de corte (polvo excesivo, etc.).
Todos los tornillos, tuercas y pernos accesibles
- Apriételos de ser necesario
Accesorios de corte - Inspección visual, revise que estén colocados de modo seguro antes de empezar a trabajar y cada vez que se llene el depósito
●Sustituya si está dañado.
Etiqueta de información de seguridad - Cambie las etiquetas de seguridad ilegibles

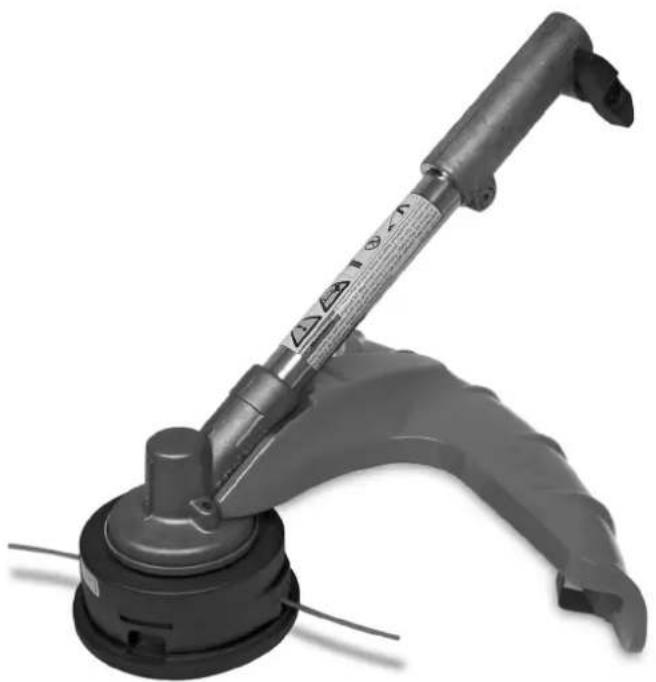

Componentes importantes
1 Cabeza segadora
2 Deflector para cabezas segadoras
solamente
3 Cuchilla limitadora del hilo
4 Tubo de mando
5 Manguito de acoplamiento
6 Tornillo mariposa
Definiciones
1 Cabeza segadora
El accesorio de corte, es decir la cabeza segadora, se usa para diferentes propósitos.
2 Deflector para cabezas segadoras solamente
Sirve para reducir el riesgo de lesiones causadas por objetos extraños arrojados contra el operador por el accesorio de corte y por el contacto con el accesorio de corte.
3 Cuchilla limitadora del hilo
Una cuchilla metálica en el deflector para mantener el hilo de la cabeza segadora al largo adecuado.
4 Tubo de mando
Encierra y protege el eje impulsor entre el manguito de acoplamiento y la caja de engranajes.
5 Manguito de acoplamiento
Conecta el tubo de mando a la parte inferior del tubo de mando (eje corto).
6 Tornillo mariposa
Sujeta la parte inferior del tubo de mando (eje corto).
Especificaciones
Velocidad
Velocidad máxima del eje impulsor en la herramienta de corte con MultiMotor:
MM 55: 6400 r/min
Peso
sin herramienta de corte, con 0,9 kg (2 deflector: lb)
Información de reparación
Los usuarios de esta máquina deben efectuar únicamente los trabajos de mantenimiento descritos en este manual. STIHL recomienda que un concesionario de servicio STIHL efectúe los demás trabajos de reparación utilizando piezas de repuesto genuinas de STIHL.
Es posible identificar las piezas originales de STIHL por el número de pieza STIHL, el logotipo de STIHL ^® y, en ciertos casos, el símbolo G _® de piezas STIHL. En las piezas pequeñas el símbolo puede aparecer solo.
Para reparar algún componente del sistema de control de emisiones de aire, consulte la garantía de sistemas de emisiones dada en este manual.
español / EE.UU
Desecho
Respete todas las leyes y los reglamentos sobre eliminación de desechos que correspondan a su país.
No se debe botar los aparatos STIHL en el basurero. Lleve el producto, los accesorios y el embalaje a un vertedero autorizado para reciclarlos y contribuir al cuidado del medio ambiente.
Comuníquese con un concesionario de servicio de STIHL para obtener la información más actualizada sobre la eliminación de desechos.
Marcas comerciales
Marcas registradas de STIHL
STIHL®
STIHL®
G
La combinación de colores anaranjado- gris (Números de registro EE.UU. 2,821,860; 3,010,057, 3,010,058, 3,400,477; y 3,400,476)
AutoCut®
FARM BOSS®
iCademy®
MAGNUM®
Algunos de las marcas comerciales de STIHL por ley común
4-MIX ^TM
BioPlus ™
Easy2Start ™
EasySpool ^TM
ElastoStart ™
Ematic ^TM
FixCut ^TM
IntelliCarb ™
Master Control Lever ^TM
Micro ^TM
Pro Mark ^TM
Quiet Line ^TM
STIHL M-Tronic ^TM
español / EE.UU
STIHL OUTFITTERS ^TM
STIHL PICCO ^TM
STIHL PolyCut ^TM
STIHL PowerSweep ^TM
STIHL Precision Series ^TM
STIHL RAPID ^TM
STIHL SuperCut ^TM
TapAction ^TM
TrimCut ^TM
Esta lista de marcas comerciales está sujeta a cambios.
Queda terminantemente prohibido todo uso de estas marcas comerciales sin el consentimiento expreso por escrito de ANDREAS STIHL AG & Co. KG, Waiblingen.
español / EE.UU
WARNING
Este producto contiene sustancias químicas consideradas por el Estado de California como causantes de cáncer, defectos de nacimiento u otra toxicidad reproductora.
- Contents
- ADVERTENCIA
- Sistema MultiSystem
- Acerca de este manual de instrucciones
- Pictogramas
- Símbolos en el texto
- PELIGRO
- INDICACIÓN
- Mejoramientos técnicos
- Medidas de seguridad y técnicas de manejo
- EL OPERADOR
- Condición física
- Vestimenta adecuada
- LA HERRAMIENTA MOTORIZADA (MULTIMOTOR PROVISTO CON MOTOGUADAÑA)
- EL USO DE LA HERRAMIENTA MOTORIZADA (MULTIMOTOR EQUIPADO CON MOTOGUADAÑA)
- Arranque
- Durante el funcionamiento
- Condiciones de trabajo
- USO DEL ACCESORIO DE CORTE
- Uso de las cabezas segadoras
- Cabeza segadora SuperCut de STIHL
- Cabeza segadora AutoCut de STIHL
- Cabeza segadora TrimCut de STIHL
- Cabeza segadora PolyCut de STIHL
- Cabeza segadora FixCut de STIHL
- MANTENIMIENTO, REPARACIÓN Y ALMACENAMIENTO
- Motores MultiEngine aprobados
- Combinaciones aprobadas de accesorio de corte y deflector
- Accesorio de corte Deflector
- Combinaciones aprobadas
- Accesorios de corte
- Cabezas segadoras
- Instalación y retiro de MultiHerramienta
- Retiro de la MultiTool
- Montaje de la barra de defensa
- Montaje del accesorio de corte
- Desmontaje de la cabeza segadora
- Retiro de la cabeza segadora
- Arranque / parada del motor
- Arranque del motor
- Parada del motor
- Almacenamiento de la máquina
- Mantenimiento de la cabeza segadora
- Ajuste del hilo de nilón
- STIHL SuperCut
- STIHL AutoCut
- Sustitución del hilo de nilón
- STIHL PolyCut
- Información para mantenimiento
- Componentes importantes
- Definiciones
- Cabeza segadora
- Deflector para cabezas segadoras solamente
- Cuchilla limitadora del hilo
- Tubo de mando
- Manguito de acoplamiento
- Tornillo mariposa
- Especificaciones
- Velocidad
- Peso
- Información de reparación
- Desecho
- Marcas comerciales
- STIHL®
- WARNING
Marca : STIHL
Modelo : FS-MM
Categoría : Cortasetos
