IAN 292144 - Iluminación MELINERA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Baliza solar LED para exterior
Marca	Melinera
Modelo	IAN 292144
Uso	Uso privado en exterior, no destinado a iluminación interior
Índice de protección	IP44 (protegido contra proyecciones de agua)
Tensión de servicio	1,2 V (corriente continua)
Tipo de batería	Ni-MH recargable, formato AAA
Capacidad de la batería	300 mAh
Tipo de LED	1 LED blanco (no reemplazable)
Potencia nominal del LED	Aprox. 0,04 W por LED
Célula solar	Aprox. 40 x 40 mm
Duración de iluminación (batería llena)	Aprox. 8 horas
Temperatura de funcionamiento mín.	Hasta -21 °C
Método de instalación	Estaca de tierra para plantar en el suelo
Funcionamiento automático	Encendido al anochecer, apagado al amanecer
Mantenimiento	Limpiar con un paño seco que no suelte pelusa; reemplazar la batería cada 12 meses
Batería reemplazable	Sí, por el usuario (tipo especificado)
LED reemplazable	No, reemplazar todo el producto al final de su vida útil
Garantía	3 años a partir de la fecha de compra
Contenido del envío	1 lámpara solar, 1 instrucciones de montaje

Preguntas frecuentes - IAN 292144 MELINERA

¿Cómo instalar la lámpara solar?

Monte la carcasa de la célula solar en la pantalla, coloca el interruptor en ON, fija la varilla y la estaca de tierra, luego planta el producto en el suelo en un lugar soleado.

¿Por qué no se enciende la lámpara?

Verifica que el interruptor esté en ON. Asegúrate de que la célula solar no esté obstruida y reciba suficiente luz solar directa. Aleja las fuentes de luz artificial que podrían perturbar el sensor crepuscular.

¿Cómo reemplazar la batería?

Desatornilla la carcasa de la célula solar, apaga el interruptor (OFF), abre el compartimento de la batería, reemplaza la pila usada por una nueva de tipo Ni-MH AAA 1,2 V / 300 mAh respetando la polaridad, luego cierra y vuelve a montar todo.

¿Se puede reemplazar el LED?

No, el LED no es reemplazable. Si llega al final de su vida útil, debes reemplazar todo el producto.

¿Cuál es la duración de carga completa?

En verano con insolación regular, se necesitan aproximadamente 2 a 4 días para cargar completamente la batería (especialmente si estaba completamente descargada).

¿Qué hacer si la lámpara se apaga poco después de encenderse?

Esto puede deberse a una batería defectuosa o a una insolación insuficiente. Reemplaza la batería o instala el producto en un lugar más expuesto al sol.

¿Puedo usar la lámpara en interiores?

No, este producto está diseñado solo para uso en exterior. No debe utilizarse como iluminación de habitaciones.

¿Cómo limpiar la lámpara?

Utiliza un paño seco que no suelte pelusa. Para suciedad persistente, un paño ligeramente húmedo es adecuado. No uses productos agresivos.

¿Cuál es la duración de la garantía?

La garantía es de 3 años a partir de la fecha de compra. Conserva el ticket de caja como comprobante.

¿Qué hacer en caso de mal funcionamiento debido a descargas electrostáticas?

Retira la batería, espera unos instantes y luego vuelve a insertarla. Esto puede resolver los fallos temporales causados por descargas electrostáticas.

MANUAL DE USUARIO IAN 292144 MELINERA

Instrucciones de montaje, de uso y de seguridad

IAN 292144

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise		Seite 5
GB / IE Assembly, operating and safety instructions Page 11
FR / BE Instructions de montage, d'utilisation et consignes de sécurité Page 17
NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 23
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 29
ES	Instrucciones de montaje, de uso y de seguridad	Página 34
PT	Indicações de montagem, utilização e segurança	Página 40

A
HG00163A HG00163D
HG03220A

Introducción ...... Página 35

Uso adecuado ...... Página 35

Descripción de los componentes.... Página 35

Volumen de suministro.... Página 35

Características técnicas ...... Página 35

Indicaciones sobre seguridad...... Página 35

Indicaciones de seguridad específicas del producto ...... Página 36

Indicaciones de seguridad sobre las pilas/baterías ...... Página 36

Funcionamiento ...... Página 36

Puesta en funcionamiento ...... Página 37

Cómo montar el producto.... Página 37

Colocar el producto.... Página 37

Sustitución de la batería.... Página 37

Cargar la batería Página 38

Mantenimiento y limpieza....Página 38

Eliminación....Página 38

Garantía......Página 39

Lámpara solar LED

- Introducción

Enhorabuena por la adquisición de su nuevo producto. Ha optado por un producto de alta calidad. El manual de instrucciones forma parte de este producto. Contiene importantes indicaciones sobre seguridad, uso y eliminación. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe a continuación y para las aplicaciones indicadas. Adjunte igualmente toda la documentación en caso de entregar el producto a terceros.

Usoadecuado

El producto ha sido diseñado únicamente para uso privado en espacios abiertos. Este producto no ha sido concebido para un uso comercial ni para otros usos diferentes al previsto.

Este producto no es apto para la iluminación de espacios domésticos.

Este producto está preparado para soportar temperaturas extremas por debajo de los -21 °C.

- Descripción de los componentes

1 Carcasa de la célula solar
2 Pantalla de la lámpara
3 Interruptor ON/OFF
4 Tornillos de fijación
5 Tapa del compartimento de la batería
6 Batería
7 Barra
8 Piqueta

• Volumen de suministro

1 lámpara solar LED de mosaico / lámpara solar LED y batería (Ni-MH, AAA, 1,2 V== (corriente continua) / 300 mAh)
1 manual de instrucciones

Características técnicas

Tensión de servicio: 1,2 V (corriente continua)

Batería: 1 x batería Ni-MH/AAA/

1,2 V=== (corriente continua) /

300 mAh

del LED: aprox. 0,04 W por LED

Modo de

protección: IP44 (a prueba de salpicaduras)

cargada): aprox. 8 horas

Indicaciones sobre seguridad

¡LEA LAS INSTRUCCIONES DE USO ANTES DE UTILIZAR EL PRODUCTO! ¡CONSERVE CUIDADOSAMENTE LAS INSTRUCCIONES DE USO! ADJUNTE IGUALMENTE TODA LA DOCUMENTACIÓN EN CASO DE ENTREGAR EL PRODUCTO A TERCEROS.

Este producto puede ser utilizado por niños mayores de 8 años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o que cuenten con poca experiencia y/o falta de conocimientos, siempre y cuando se les haya enseñado cómo utilizar el producto de forma segura y hayan comprendido los peligros que pueden resultar de un mal uso del mismo. No permita que los niños jueguen con

el producto. La limpieza y el mantenimiento nunca deben llevarse a cabo por niños sin la vigilancia de un adulto.

Nunca utilice el producto si detecta algún tipo de daño.
Apague el producto cuando lo guarde en un lugar oscuro para evitar que se descargue la batería.
■ Las bombillas LED no son reemplazables.
Si la bombilla LED falla al final de su vida útil, deberá reemplazar todo el producto.

- Indicaciones de seguridad específicas del producto

Procure que la célula solar no se ensucie o se cubra de nieve y hielo en invierno. Esto disminuye la potencia de la célula solar.
Las bajas temperaturas influyen negativamente en la duración de la batería. Si no va a utilizar el producto durante un periodo prolongado, por ej. en invierno, es conveniente limpiarlo y conservarlo en un lugar seco y cálido.

Indicaciones de seguridad sobre las pilas/baterías

¡PELIGRO DE MUERTE! Mantenga las pilas / baterías fuera del alcance de los niños. ¡En caso de ingestión, acuda inmediatamente a un médico!
¡PELIGRO DE EXPLOSIÓN! No recargue nunca pilas no recargables. No ponga las pilas / baterías en cortocircuito ni tampoco las abra. Estas podrían recalentarse, explotar o provocar un incendio.
■ Nunca arroje pilas / baterías al fuego o al agua.
No aplique cargas mecánicas sobre las pilas / baterías.

Riesgo de sulfatación de las pilas / baterías

- Evite condiciones y temperaturas extremas que puedan influir en el funcionamiento de las pilas / baterías, por ejemplo, acercarlas a un

radiador o exponerlas directamente a la luz solar.

¡Si las pilas / baterías se sulfatan, evite el contacto de la piel, los ojos y las mucosas con los productos químicos! ¡En caso de entrar en contacto con el ácido, lave inmediatamente la zona afectada con abundante agua y busque atención médica!

¡UTILICE GUANTES DE SEGU-

RIDAD! Las pilas / baterías sulfata- das o dañadas pueden provocar abrasiones al entrar en contacto con la piel. Por tanto, es imprescindible el uso de guantes de protección en estos casos.

En caso de sulfatación de las pilas / baterías, retírelas inmediatamente del producto para evitar daños.
Utilice únicamente pilas / baterías del mismo tipo. ¡No mezcle pilas / baterías usadas con nuevas!
Retire las pilas / baterías del producto si no va a utilizarlo durante un período de tiempo prolongado.

Riesgo de daño del producto

¡Utilice exclusivamente el tipo de pila / batería indicado!
Introduzca las pilas / baterías teniendo en cuenta la polaridad marcada con (+) y (-) tanto en las pilas / baterías como en el producto.
¡Limpie los contactos de las pilas / baterías y del compartimento para pilas antes de colocarlas!
■ Retire inmediatamente las pilas / baterías agotadas del producto.

- Funcionamiento

La célula solar del producto transforma la luz solar en energía eléctrica y la guarda en la batería 6. La luz se enciende cuando comienza a oscurecer. Los LEDs tienen una vida útil muy larga y un consumo de energía mínimo. La duración de la luz depende de la radiación solar, del ángulo de incidencia de la luz sobre la placa solar y de la temperatura (debido a la dependencia de la

temperatura de la batería). El ángulo de incidencia ideal es vertical con temperaturas por encima del punto de congelación. La batería solo alcanza su capacidad máxima después de varios ciclos de carga y descarga. La carga de baterías completamente descargadas dura en verano con una radiación solar normal entre 2 y 4 días.

- Puesta en funcionamiento

- Cómo montar el producto

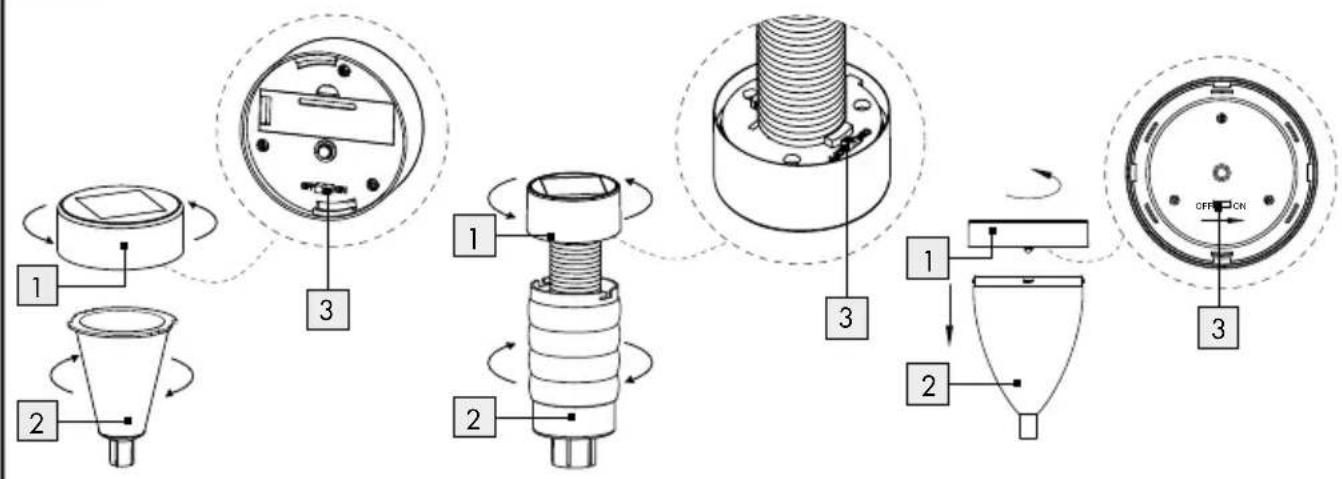

Monte el producto tal como se muestra en las ilustraciones A, D:

1. Gire la carcasa de células solares 1 en sentido contrario al de las agujas del reloj y sáquela de la pantalla de la lámpara 2 (ver Fig. A).
2. Mueva el interruptor ON / OFF (encendido / apagado) 3 a la posición marcada como ON para que el producto se encienda en la oscuridad.
3. Coloque la carcasa de células solares 1 en la pantalla de la lámpara 2 y apriétela girando en el sentido de las agujas del reloj.
4. Coloque el producto en la barra 7.
5. Introduzca la piqueta 8 con la punta hacia abajo en la barra 7 (ver Fig. D).
6. El producto ya está listo para su uso.

Colocar el producto

Nota: retire la cinta protectora antes de usar la célula solar.

Clave el producto ya montado en el suelo (césped, arriates) lo suficiente para que se mantenga estable.
Asegúrese de que el producto se encuentra firmemente insertado. No aplique fuerza excesiva al montarlo o colocarlo (por ej. martillazos). Esto puede dañar el producto. Para obtener un resultado óptimo, coloque el producto en un lugar en el que la célula solar esté expuesta el mayor tiempo posible directamente a la luz solar.

Asegúrese de que la célula solar no recibe la influencia de otra fuente de luz, como por ej. el alumbrado de una finca o de la calle, puesto que de ser así, la luz no se encenderá al atar-decer.
En caso de poca claridad, la luz se enciende de forma automática y con claridad normal, la luz se vuelve a apagar.

Sustitución de la batería

Para conseguir el mejor rendimiento, debería cambiar la batería 6 cada 12 meses.

1. Separe la carcasa de células solares 1 de la pantalla de la lámpara 2 girándola en sentido contrario al de las agujas del reloj (ver Fig. A). Apague la lámpara con el interruptor ON / OFF 3 colocando este en la posición OFF.

2. Para HG00163A: abra la tapa del compartimento de la batería de la carcasa de la célula solar 1.

Para HG00163D / HG03220A: afloje los tornillos de fijación 4 utilizando un destornillador de estrella (ver Fig B). Levante la tapa del compartimento de la batería 5 de la carcasa solar 1 con ayuda de un destornillador plano.

1. Cambie la batería antigua 6 por una nueva. Preste atención para no dañar los cables. Al introducir la batería asegúrese de que la polaridad es la correcta. Esta se especifica en el compartimento de las baterías. Utilice únicamente baterías del tipo recomendado (ver „Características técnicas“).

2. Para HG00163D/HG03220A: cierre la tapa del compartimento de la batería 5, coloque los tornillos de fijación 4 mediante un destornillador de cruz. Ponga el interruptor ON/OFF 3 en posición ON.

3. Vuelva a conectar la carcasa de la placa solar 1 en la pantalla de la lámpara 2. A continuación, monte las demás piezas del producto (ver Fig. D).

Cargar la batería

Tenga en cuenta que el producto deberá estar encendido mientras la batería se carga. La duración de la recarga de la batería 6 al usar la célula solar depende de la intensidad de la radiación solar y del ángulo de incidencia de los rayos solares en la célula solar. Coloque la célula solar lo más vertical posible con respecto el ángulo de incidencia de la luz. De esta manera obtendrá la mayor intensidad de la radiación.

- Mantenimiento y limpieza

Los LED no son intercambiables. El producto no requiere mantenimiento alguno, con excepción del cambio de batería.

Limpie el producto periódicamente con un paño seco sin pelusas. Para la suciedad más persistente, utilice un paño ligeramente humedecido.

- Solucionar problemas

Nota: el producto contiene componentes electrónicos sensibles. Por ello, la proximidad de aparatos de radiotransmisión puede afectar al producto. En caso de detectar daños en el funcionamiento, retire las fuentes de interferencias del entorno del producto.

Nota: las cargas electrostáticas pueden producir fallos de funcionamiento. En tal caso, retire la batería durante unos instantes e introdúzcala de nuevo.

Problema Causa Solución

La luz no se enciende a pesar de que el producto ha recibido los rayos del sol todo el día.

Las fuentes de luz artificial, como por ejemplo la luz de las farolas, interfieren con el producto.

Monte la lámpara en un lugar donde no pueda verse afectada por otras fuentes luminosas.

Problema Causa Solución
La luz no se enciende o solo lo hace brevemente.	La batería está defectuosa o la luz del día no ha sido suficiente.	Cambie la pila o monte la lámpara en un lugar donde reciba más luz solar.

- Eliminación

El embalaje está compuesto por materiales no contaminantes que pueden ser desechados en el centro de reciclaje local.

Tenga en cuenta el distintivo del embalaje para la separación de residuos. Está compuesto por abreviaturas (a) y números (b) que significan lo siguiente: 1-7: plásticos / 20-22: papel y cartón / 80-98: materiales compuestos.

El producto y el material de embalaje son reciclables. Separe los materiales para un mejor tratamiento de los residuos. El logotipo Triman se aplica solo para Francia.

Para obtener información sobre las posibilidades de desecho del producto al final de su vida útil, acuda a la administración de su comunidad o ciudad.

Para proteger el medio ambiente no tire el producto junto con la basura doméstica cuando ya no le sea útil. Deséchelo en un contenedor de reciclaje. Diríjase a la administración competente para obtener información sobre los puntos de recogida de residuos y sus horarios.

Las pilas / baterías defectuosas o usadas deben ser recicladas según lo indicado en la directiva 2006/66/CE y en sus modificaciones. Recicle las pilas / baterías y / o el producto en los puntos de recogida adecuados.

¡Daños en el medio ambiente por un reciclaje indebido de las pilas/baterías!

CE IP 44

Las pilas / baterías no deben eliminarse junto con los residuos domésticos. Estas pueden contener metales pesados tóxicos que deben tratarse conforme a la normativa aplicable a los residuos especiales. Los símbolos químicos de los metales pesados son: Cd = cadmio, Hg = mercurio, Pb = plomo. Las pilas / baterías deben reciclarse en un punto de recolección específico para ello.

Garantía

El producto ha sido fabricado cuidadosamente siguiendo exigentes normas de calidad y ha sido probado antes de su entrega. En caso de defecto del producto, usted tiene derechos legales frente al vendedor del mismo. Nuestra garantía (abajo indicada) no supone una restricción de dichos derechos legales.

Este producto dispone de una garantía de 3 años desde la fecha de compra. El plazo de garantía comienza a partir de la fecha de compra. Por favor, conserve adecuadamente el justificante de compra original. Este documento se requerirá como prueba de que se realizó la compra.

Si en el plazo de 3 años a partir de la fecha de compra se produce un fallo de material o fabricación en este producto, repararemos el producto o lo sustituiremos gratuitamente por un producto nuevo (según nuestra elección). La garantía quedará anulada si el producto resulta dañado o es utilizado o mantenido de forma inadecuada.

La garantía cubre defectos de materiales o de fabricación. Esta garantía no cubre aquellos componentes del producto sometidos a un desgaste normal y que, por ello, puedan considerarse piezas de desgaste (por ej. las pilas). Tampoco cubre daños de componentes frágiles como, por ejemplo, los interruptores, baterías y piezas de cristal.

Material fornecido.... Página 41

Modo de funcionamento.... Página 42

Carregar bateria.... Página 43

carregada): cerca 8 horas
