GAA18V-24N - Cargador BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Adaptador de corriente portátil
Marca	Bosch
Modelo	GAA18V-24N
Voltaje de entrada	18 V (batería de iones de litio Bosch)
Puertos de salida	2 puertos USB (5 V CC) + 1 puerto para chaqueta térmica
Corriente de salida USB (1 puerto)	2,4 A máx.
Corriente de salida USB (2 puertos)	1,2 A máx. por puerto
Alimentación	Batería Bosch de iones de litio 18 V (no incluida)
Compatibilidad de baterías	Baterías Bosch 18 V recomendadas
Funciones principales	Alimentación de dispositivos USB, alimentación de chaqueta térmica Bosch
Indicador de funcionamiento	Botón de encendido con indicador luminoso
Apagado automático	Puertos USB desactivados después de 30 s sin carga
Peso (sin batería)	Aproximadamente 0,2 kg
Dimensiones (L x An x Al)	Aproximadamente 12 x 6 x 4 cm
Material	Plástico
Mantenimiento	Limpiar con un paño suave húmedo; no sumergir
Seguridad	No exponer a la lluvia; no usar con fuente de alimentación ininterrumpida
Garantía	1 año (piezas y mano de obra)
Accesorios incluidos	Clip para cinturón
Normas de certificación	UL, CSA, Intertek (según versión)
Uso previsto	Alimentación de dispositivos USB portátiles y chaqueta térmica Bosch
Reparabilidad	Entregar a un centro de servicio autorizado Bosch

Preguntas frecuentes - GAA18V-24N BOSCH

¿Qué baterías son compatibles con el adaptador GAA18V-24N?

Utilice únicamente las baterías de iones de litio Bosch 18 V recomendadas. El uso de otras baterías puede provocar lesiones o incendio.

¿Cómo insertar y retirar la batería?

Alinee la batería y deslícela dentro del adaptador hasta que encaje (clic). Para retirarla, presione el botón de desbloqueo y deslícela fuera del adaptador.

¿Cómo cargar un dispositivo USB con este adaptador?

Conecte el cable de carga de su dispositivo en un puerto USB del adaptador. Presione el botón de encendido para activar. Si no hay ningún cable conectado, los puertos se desactivan después de 30 segundos.

¿Puedo usar los dos puertos USB al mismo tiempo?

Sí, pero la corriente máxima por puerto está limitada a 1,2 A (en lugar de 2,4 A para un solo puerto). Asegúrese de que sus dispositivos sean compatibles.

¿Cómo usar el adaptador con una chaqueta térmica Bosch?

Conecte el cable de alimentación de la chaqueta en el puerto de alimentación dedicado. Active el adaptador mediante el botón de encendido, luego ajuste el nivel de calefacción con el control de la chaqueta.

¿Qué hacer si mi dispositivo USB no se carga?

Verifique que la batería esté cargada, que el cable esté bien conectado y que el adaptador esté activado. Asegúrese de que su dispositivo no requiera más de 5 V / 2,4 A (o 1,2 A si se usan dos puertos).

¿Cómo limpiar el adaptador de corriente portátil?

Limpie la suciedad con un paño suave húmedo. No use limpiadores ni disolventes. Nunca sumerja el adaptador en agua u otros líquidos.

¿El adaptador es resistente al agua?

No, no es impermeable. No lo exponga a la lluvia ni a la humedad. El agua aumenta el riesgo de descarga eléctrica.

¿Dónde puedo reparar mi adaptador Bosch GAA18V-24N?

Confíe las reparaciones a un centro de servicio autorizado Bosch que utilice piezas originales. No intente desmontarlo usted mismo.

¿Cuál es la garantía de este adaptador?

La garantía limitada es de 1 año a partir de la fecha de compra por defectos de materiales o fabricación. No cubre accesorios ni daños causados por uso indebido.

MANUAL DE USUARIO GAA18V-24N BOSCH

Símbolos de seguridadLas definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.
	Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a este símbolo para evitar posibles lesiones o muerte.
	PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones graves.
	ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte o lesiones graves.
	PRECAUCIÓN, cuando se utiliza con el símbolo de alerta de seguridad, indica una situación peligrosa que, si no se evita, causará lesiones leves o moderadas.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA EL PRODUCTO

ADVERTENCIA

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se siguen las advertencias e instrucciones, el resultado podría ser descargas eléctricas, incendio

y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

SEGURIDAD PERSONAL

Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando utilice el adaptador de alimentación portátil. No lo utilice mientras esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de descuido puede causar lesiones corporales graves.

No exponga el adaptador de alimentación portátil a la lluvia o a condiciones húmedas. El adaptador de alimentación portátil no es impermeable. El agua aumentará el riesgo de descargas eléctricas.

No utilice el adaptador de alimentación portátil con fuentes de alimentación ininterrumpida (por ej., tomacorrientes de automóvil de 12 V CC, cargador de automóvil). El uso de fuentes de alimentación ininterrumpida puede crear un riesgo de funcionamientos incorrectos del adaptador de alimentación portátil, lesiones e incendio.

No enchufe la fuente de alimentación en el puerto USB ni en el puerto de alimentación de la chamarra con calefacción ubicado en el adaptador de alimentación portátil. El adaptador de alimentación portátil no está diseñado como cargador para cargar el paquete de batería. Si se carga el paquete de batería a través del adaptador de alimentación portátil se crea un riesgo de lesiones e incendio.

USO Y CUIDADO DEL PRODUCTO

Desconecte el paquete de batería del adaptador de alimentación portátil cuando no esté en uso. Las medidas preventivas de seguridad de este tipo reducen el riesgo de lesiones.

Almacene la unidad fuera del alcance de los niños y no deje que las personas que no estén familiarizadas con estas instrucciones utilicen el adaptador de alimentación portátil. Un uso incorrecto del adaptador de alimentación portátil puede causar peligros de lesiones corporales y daños materiales.

Compruebe periódicamente el adaptador de alimentación portátil para determinar si está desgastado y si hay partes dañadas. Si se descubren daños o un desgaste excesivo, haga que el adaptador de alimentación portátil sea reparado antes de usarlo.

USO Y CUIDADO DE LAS HERRAMIENTAS DE BATERÍAS

Recargue el paquete de batería solamente con el cargador especificado por el fabricante. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se utilice con otro paquete de batería.

Cuando el paquete de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como clips sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos pequeños que pueden hacer una conexión de un terminal al otro. El cortocircuitado de los terminales de la batería juntos puede causar quemaduras o un incendio.

En condiciones abusivas es posible que se expulse líquido de la batería; evite el contacto con dicho líquido. Si ocurre contacto accidentalmente, enjuáguese con agua. Si el líquido entra en contacto con los ojos, obtenga también ayuda médica. El líquido expulsado por la batería puede causar irritación o quemaduras.

Si las lengüetas de liberación de la batería están agrietadas o dañadas de alguna otra manera, no inserte la batería en la herramienta. La batería se puede caer durante la utilización.

SERVICIO DE AJUSTES Y REPARACIONES

Haga que su adaptador de alimentación portátil reciba servicio de ajustes y reparaciones por una persona de reparaciones Bosch calificada, utilizando únicamente piezas de repuesto idénticas. Esto garantizará que se mantenga la seguridad del adaptador de alimentación portátil.

NORMAS DE SEGURIDAD PARA EL ADAPTADOR DE ALIMENTACIÓN PORTÁTIL

Utilice la unidad únicamente con paquetes de batería recomendados por Bosch. El uso de cualquier otro paquete de batería puede crear un riesgo de funcionamientos incorrectos de la chamarra, lesiones e incendio.

Desconecte la batería cuando no esté en uso o cuando esté húmeda o mojada. La humedad podría dañar el paquete de batería y crear un riesgo de incendio.

Desconecte y retire el paquete de batería y el adaptador de alimentación portátil del bolsillo de la chamarra con calefacción Bosch antes de lavar la chamarra. Si el paquete de batería y el adaptador de alimentación portátil se mojan, el resultado puede ser daños al producto, lesiones o incendio.

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación
V Volt (tensión)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos por segundo)
W Watt (potencia)
kg Kilogramo (peso)
min Minuto (tiempo)
s Segundo (tiempo)
∅	Diámetro (tamaño de las brocas taladradoras, muelas, etc)
n0	Velocidad sin carga (velocidad rotacional sin carga)
n Velocidad nominal (máxima velocidad obtenible)
.../min	Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie, órbitas, etc., por minuto)
0 Posición "off" (velocidad cero, par motor cero...)
1, 2, 3, ... I, II, III,	Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número más alto significa mayor velocidad)
0	Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)
→	Flecha (Acción en la dirección de la flecha)
~	Corriente alterna (tipo o una característica de corriente)
---	Corriente continua (tipo o una característica de corriente)
~	Corriente alterna o continua (tipo o una característica de corriente)
☐	Construcción de clase II (designa las herramientas de construcción con aislamiento doble)
⊕	Terminal de toma de tierra (terminal de conexión a tierra)

Símbolos (continuación)

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación
	Designa el programa de reciclaje de baterías de Li-ion.
	Designa el programa de reciclaje de baterías de Ni-Cd.
	Alerta al usuario para que lea el manual.
	Alerta al usuario para que use protección de los ojos.
	Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories.
	Este símbolo indica que este componente está reconocido por Underwriters Laboratories.
	Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
	Este símbolo indica que esta herramienta está catalogada por la Canadian Standards Association.
	Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
Intertek	Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
	Este símbolo indica que esta herramienta cumple con la norma mexicana oficial (NOM).

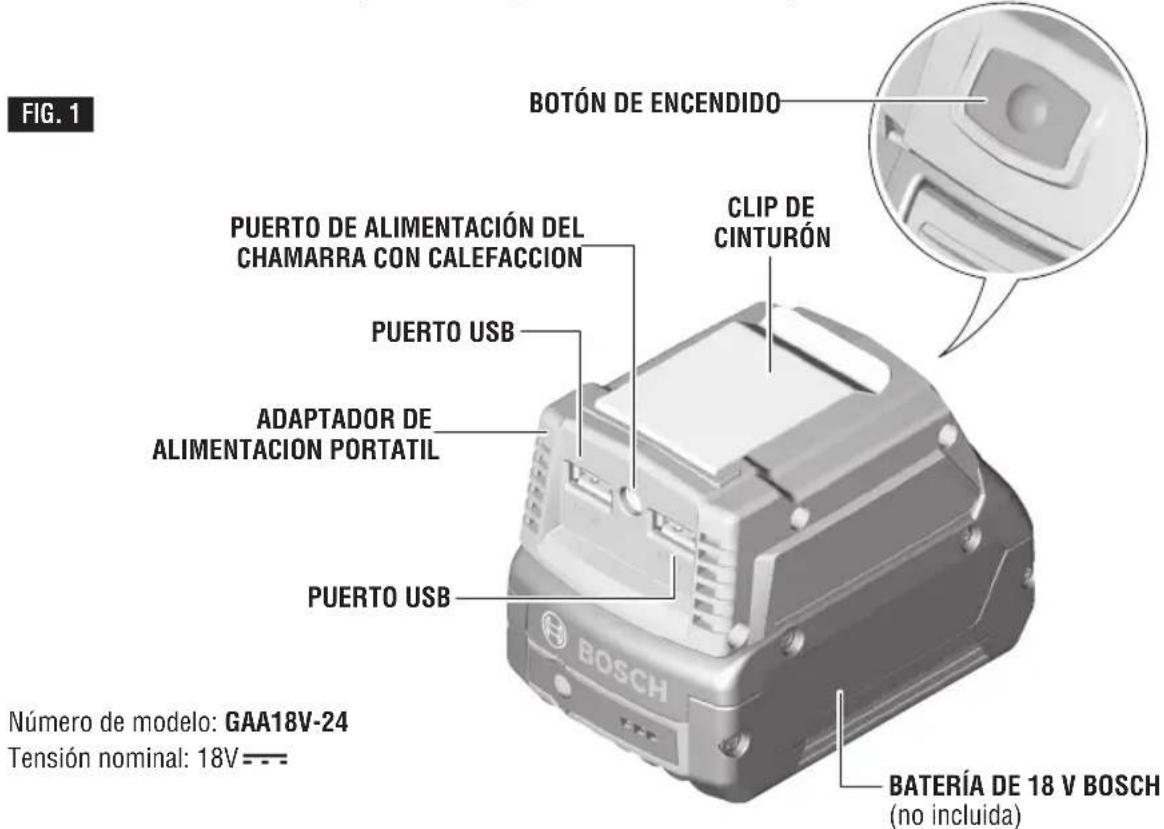

Descripción funcional y especificaciones

El adaptador de alimentación portátil está diseñado para utilizar una batería de ion litio de 18 V Bosch como fuente de voltaje. Con el adaptador de alimentación portátil se puede suministrar simultáneamente alimentación eléctrica a un máximo de dos dispositivos USB y un elemento calentador para la chamarra con calefacción Bosch.

Paquetes de batería/Cargadores de baterías: Sírvase consultar el Manual de la batería/cargador que se incluye con su herramienta. NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

Ensamblaje

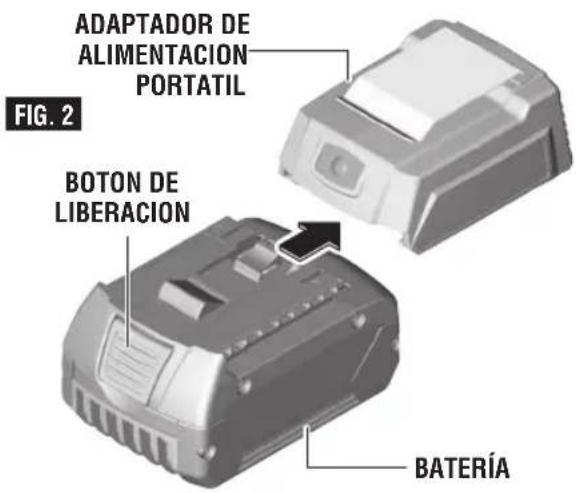

INSERCIÓN Y LIBERACIÓN DEL PAQUETE DE BATERÍA

ADVERTENCIA

Para utilizarse únicamente con baterías recomendadas

por Bosch. El uso de cualquier otro paquete de batería puede crear un riesgo de funcionamientos incorrectos de la chamarra, lesiones e incendio.

Para insertar la batería, alinee la batería y deslice el paquete de batería hacia el interior del adaptador de alimentación portátil hasta que dicho paquete quede fijo en la posición correcta (un sonido de clic audible es una indicación de que la batería está fija) (Fig. 2). No fuerce el paquete de batería.

Para retirar el paquete de batería, presione el botón de liberación del paquete de batería y deslice dicho paquete hasta retirarlo completamente del adaptador de alimentación portátil.

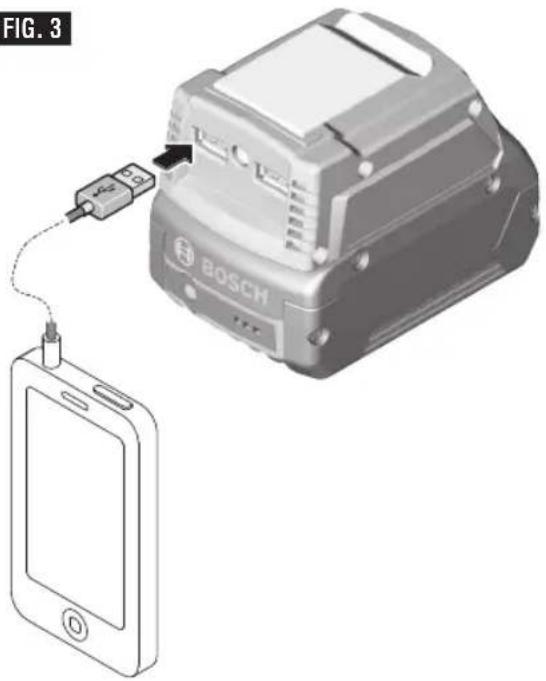

CARGA DE DISPOSITIVOS USB EXTERNOS (VEA LA FIGURA 3)

CARGA DE DISPOSITIVOS USB EXTERNOS (VEA LA FIGURA 3)

Usted puede usar los puertos USB del adaptador de alimentación portátil para aumentar el tiempo de funcionamiento de la batería de diversos dispositivos USB que funcionan con baterías, p. ej., teléfono móvil, reproductor de MP3 o tableta PC.

Asegúrese de que su dispositivo USB externo se pueda cargar usando el puerto USB ubicado en el adaptador de alimentación portátil.

No conecte ningún dispositivo que no sea compatible con una

fuente de alimentación de 5 V CC, 2,4 A, al puerto USB del adaptador de alimentación portátil. Si se cargan dispositivos no compatibles, puede que se cree un riesgo de funcionamiento incorrecto del adaptador de alimentación portátil.

1. Enchufe el cable de carga de su dispositivo USB en el puerto USB del adaptador de alimentación portátil.
2. Presione el botón de Encendido para activar el adaptador de alimentación portátil. El botón de Encendido se iluminará.

Si no hay cable del cargador conectado, los puertos USB se desactivan automáticamente después de 30 segundos. La luz del botón de Encendido se apaga.

Los puertos USB se desactivan automáticamente para ahorrar energía cuando no se está usando energía procedente del puerto USB.

CONEXIÓN DEL CABLE DE ALIMENTACIÓN DE LA CHAMARRA CON CALEFACCIÓN (VEA LA FIGURA 4)

ADVERTENCIA

Conecte solamente el cable de alimentación del elemento

calentador de la chamarra con calefacción Bosch al puerto de alimentación del elemento calentador que se encuentra en el controlador de baterías. Si se conecta a cualquier otro dispositivo, puede que se cree un riesgo de incendio o lesiones personales.

1. Enchufe el cable de alimentación de la chamarra con calefacción en el puerto de alimentación de la chaqueta calentada que se encuentra en el controlador de baterías.
2. Presione el botón de Encendido para activar el adaptador de alimentación portátil. El botón de Encendido se iluminará.
3. Presione el botón de alimentación y el controlador del nivel de calor de la chamarra con calefacción una vez para cada nivel de calor.
4. Deslice el adaptador de alimentación portátil hacia el interior del bolsillo suministrado en la prenda o cuelgue el adaptador de alimentación portátil en su cinturón utilizando el clip de cinturón.

FIG. 3

Guía de resolución de problemas

Problem Corrective Measure
El dispositivo USB externo no se puede cargar usando el puerto USB.	Compruebe si el paquete de batería está cargado.
	Conecte el cable de carga del dispositivo USB externo al puerto USB del adaptador de alimentación portátil.Active el adaptador de alimentación portátil presionando el botón de Encendido.
	Asegúrese de que su dispositivo no requiera más de lo siguiente...a) cuando se use un puerto USB:5 V CC, 2,4 A de salida máximab) cuando se usen dos puertos USB:5 V CC, 1,2 A de salida máximaDesafortunadamente, no todos los dispositivos se pueden someter a pruebas de compatibilidad y es posible que su dispositivo no sea compatible.
El elemento calentador de la chamarra con calefacción no se calienta.	Compruebe si el paquete de batería está cargado.
	Conecte el cable del chamarra con calefacción al puerto ubicado en el adaptador de alimentación portátil. Active el adaptador de alimentación portátil presionando el botón de Encendido.

Mantenimiento

ADVERTENCIA

Para reducir el riesgo de lesiones, desenchufe siempre

la controladora de baterías y retire el paquete de batería antes de realizar cualquier mantenimiento. No desensamble nunca el paquete de batería ni la controladora de baterías. Póngase en contacto con un centro de servicio Bosch para todas las reparaciones.

Mantenga la controladora de baterías, la batería y el cargador limpios en todo momento.

No sumerja la controladora de baterías, la batería ni el cargador en agua u otros líquidos.

Retire los residuos utilizando un paño suave y húmedo. No utilice agentes limpiadores ni solventes de limpieza.

La batería no contiene elementos reparables ni reemplazables por el usuario y debe ser reparada por un centro de servicio autorizado.

Notas • Remarques • Notas

GARANTÍA LIMITADA DE HERRAMIENTAS ELÉCTRICAS PORTÁTILES Y DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTÍA LIMITADA NO SE APLICA A ARTÍCULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVÉN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTÍCULOS RELACIONADOS.

TODAS LAS GARANTÍAS IMPLÍCITAS TENDRÁN UNA DURACIÓN LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACIÓN DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P. 50070, Tel. [phone]
