Tipo de producto	Adaptador de corriente portátil / cargador
Marca	Bosch
Modelo	GAA12V-21N
Tensión nominal	10,8V / 12V MAX
Potencia de salida USB	5V CC, 2,1 A máx.
Tipo de batería compatible	Bosch BAT414 o baterías listadas
Puertos	1 puerto USB, 1 puerto para chaqueta calefactada
Funciones principales	Carga de dispositivos USB, alimentación de chaqueta calefactada Bosch
Activación USB	Botón «USB ON» (pulsación larga 3 s)
Dimensiones (aprox.)	10 x 6 x 3 cm
Peso (aprox.)	200 g (sin batería)
Fijación	Clip de cinturón integrado
Mantenimiento y limpieza	Limpiar con un paño suave húmedo; no sumergir
Seguridad	No exponer a la lluvia; desconectar la batería si no se usa
Reparabilidad	Confiar únicamente a un centro de servicio autorizado Bosch
Garantía	1 año (piezas y mano de obra)
Accesorios incluidos	Ninguno (batería y cables no incluidos)
Normas	Certificado UL, CSA, Intertek (según versión)

Preguntas frecuentes - GAA12V-21N BOSCH

¿Qué tipos de baterías puedo usar con el Bosch GAA12V-21N?

Use únicamente baterías Bosch BAT414 o las baterías listadas en el manual. El uso de otras baterías puede presentar riesgo de falla, lesiones o incendio.

¿Cómo activar el puerto USB para cargar un dispositivo?

Conecte su cable USB al puerto del adaptador, luego presione el botón USB ON durante 3 segundos. El puerto permanece activo mientras un dispositivo esté conectado, hasta 2 horas como máximo.

¿Puedo cargar mi smartphone con este adaptador?

Sí, siempre que su smartphone requiera una alimentación de 5V CC y no supere los 2,1 A. La mayoría de los teléfonos son compatibles.

¿Cómo conectar una chaqueta calefactada Bosch al adaptador?

Conecte el cable de alimentación de la chaqueta calefactada en el puerto correspondiente del adaptador. Asegúrese de que la batería esté cargada y de que el adaptador esté encendido.

¿Qué hacer si el puerto USB no carga mi dispositivo?

Verifique que la batería esté cargada y que el cable esté bien conectado. Presione nuevamente el botón USB ON. Si el problema persiste, pruebe con otro dispositivo o cable.

¿El adaptador es estanco?

No, no es estanco. No lo exponga a la lluvia ni a la humedad. En caso de humedad, desconecte la batería y deje secar antes de volver a usarlo.

¿Cómo limpiar el adaptador?

Limpie la suciedad con un paño suave ligeramente húmedo. No use disolventes ni productos de limpieza. Nunca sumerja el aparato en agua.

¿Dónde puedo reparar mi adaptador?

Confíe cualquier reparación a un centro de servicio autorizado Bosch. No intente desmontar el aparato usted mismo.

¿Cuál es la duración de la garantía?

La garantía es de un año a partir de la fecha de compra por defectos de materiales o fabricación. No cubre accesorios ni daños debidos a uso indebido.

¿Puedo usar el adaptador para cargar otros tipos de baterías?

No, el adaptador está diseñado únicamente para alimentar dispositivos USB o una chaqueta calefactada Bosch. No carga baterías. Use un cargador Bosch adecuado para recargar sus baterías.

MANUAL DE USUARIO GAA12V-21N BOSCH

Versión en español Ver la página 14

Advertencias generales de seguridad para el producto

ADVERTENCIA

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se siguen las advertencias e instrucciones, el

resultado podría ser descargas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando utilice la adaptador de alimentación portátil. No la utilice mientras esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de descuido puede causar lesiones corporales graves.

No exponga la adaptador de alimentación portátil a la lluvia o a condiciones húmedas. El adaptador de alimentación portátil no es impermeable. El agua aumentará el riesgo de descargas eléctricas.

No utilice la adaptador de alimentación portátil con fuentes de alimentación ininterrumpida (por ej., tomacorrientes de automóvil de 12 V CC, cargador de automóvil). El uso de fuentes de alimentación ininterrumpida puede crear un riesgo de funcionamientos incorrectos de la adaptador de alimentación portátil, lesiones e incendio.

No enchufe la fuente de alimentación en el puerto USB ni en el puerto de alimentación del chamarra con calefacción ubicado en el adaptador de alimentación

portátil. El adaptador de alimentación portátil no está diseñado como cargador para cargar el paquete de batería. Si se carga el paquete de batería a través del adaptador de alimentación portátil se crea un riesgo de lesiones e incendio.

▶ Uso y cuidado del producto

Desconecte el paquete de batería de la adaptador de alimentación portátil cuando no esté en uso. Las medidas preventivas de seguridad de este tipo reducen el riesgo de lesiones.

Almacene la unidad fuera del alcance de los niños y no deje que las personas que no estén familiarizadas con estas instrucciones utilicen la adaptador de alimentación portátil. Un uso incorrecto de la adaptador de alimentación portátil puede causar peligros de lesiones corporales y daños materiales.

Compruebe periódicamente la adaptador de alimentación portátil para determinar si está desgastada y si hay partes dañadas. Si se descubren daños o un desgaste excesivo, haga que la adaptador de alimentación portátil sea reparada antes de usarla.

Advertencias generales de seguridad para el producto

▶ Uso y cuidado de las herramientas de baterías

Recargue el paquete de batería solamente con el cargador especificado por el fabricante. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se utilice con otro paquete de batería.

Cuando el paquete de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como clips sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos pequeños que pueden hacer una conexión de un terminal al otro. El cortocircuitado de los terminales de la batería juntos puede causar quemaduras o un incendio.

En condiciones abusivas es posible que se expulse líquido de la batería; evite el contacto con dicho líquido. Si ocurre contacto accidentalmente, enjuáguese con

agua. Si el líquido entra en contacto con los ojos, obtenga también ayuda médica. El líquido expulsado por la batería puede causar irritación o quemaduras.

Si las lengüetas de liberación de la batería están agrietadas o dañadas de alguna otra manera, no inserte la batería en la herramienta. La batería se puede caer durante la utilización.

- Servicio de ajustes y reparaciones

Haga que su adaptador de alimentación portátil reciba servicio de ajustes y reparaciones por una persona de reparaciones Bosch calificada, utilizando únicamente piezas de repuesto idénticas. Esto garantizará que se mantenga la seguridad de la adaptador de alimentación portátil.

Normas de seguridad para el adaptador de alimentación portátil

Utilícelo solo con la batería Bosch BAT414 o las baterías incluidas en la lista de baterías/cargadores. El uso de cualquier otro paquete de batería puede crear un riesgo de funcionamientos incorrectos de la chamarra, lesiones e incendio.

Desconecte la batería cuando no esté en uso o cuando esté húmeda o mojada. La humedad podría dañar el paquete de batería y crear un riesgo de incendio.

Desconecte y retire el paquete de batería y el adaptador de alimentación portátil del bolsillo de la chamarra con calefacción Bosch antes de lavar la chamarra. Si el paquete de batería y el adaptador de alimentación portátil se mojan, el resultado puede ser daños al producto, lesiones o incendio.

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación
V Volt (tensión)
A Ampere	(corriente)
---	Corriente continua (tipo o una característica de corriente)
	Alerta al usuario para que lea el manual.
	Alerta al usuario para que use protección de los ojos.
	Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
	Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
	Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
	Designa el programa de reciclaje de baterías de Li-ion.

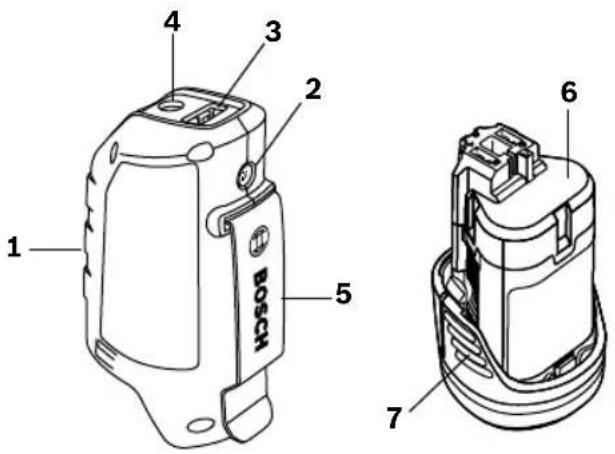

Descripción funcional y especificaciones

1. Adaptador de alimentación portátil (GAA12V-21).
2. Botón de encendido de USB ("USB ON")
3. Puerto USB
4. Puerto de alimentación del chamarra con calefaccion
5. Clip de cinturón
6. Batería Bosch de 12 V (no incluida)
7. Lenguetas de liberación de la batería

Número de modelo GAA12V-21

Tensión nominal 10,8 V/12 MAX

Paquetes de batería / Cargadores de baterías

Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.

Ensamblaje

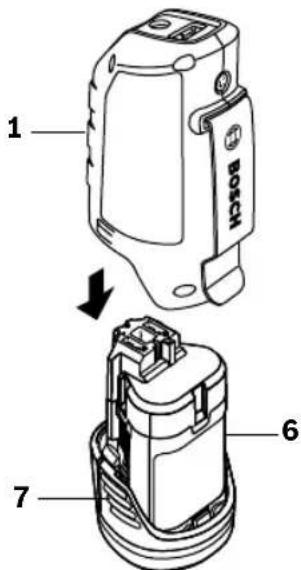

▶ Inserción y liberación del paquete de batería

ADVERTENCIA

Utilícelo solo con la batería

Bosch BAT414 o las baterías incluidas en la lista de baterías/cargadores. El uso de cualquier otro paquete de batería puede crear un riesgo de funcionamientos incorrectos de la chamarra, lesiones e incendio.

ADVERTENCIA

Si las lenguetas de

liberación de la batería están agrietadas o dañadas de alguna otra manera, no inserte la batería en la adaptador de alimentación portátil. La batería se puede caer durante la utilización.

Para insertar la batería, alinéela y deslice el paquete de batería al interior de la adaptador de alimentación portátil hasta que la batería quede bloqueada en la posición correcta. No la fuerce. Libere el paquete de batería de la unidad de la adaptador de alimentación portátil presionando sobre ambos lados de las lengüetas de liberación de la

batería y jale hacia abajo.

Instrucciones de uso

dispositivo que no sea compatible con la fuente de alimentación de 5 V CC y 2,1 A al puerto USB de la adaptador de alimentación portátil. Si se cargan dispositivos no compatibles, se puede crear un riesgo de que la adaptador de alimentación portátil funcione incorrectamente.

Usted puede usar los puertos USB del adaptador de alimentación portátil para aumentar el tiempo de funcionamiento de la batería de diversos dispositivos USB que funcionan con baterías, p. ej., teléfono móvil, reproductor de MP3 o tableta PC.

Asegúrese de que su dispositivo USB externo se pueda cargar usando el puerto USB ubicado en el adaptador de alimentación portátil.

Para utilizar el cable USB suministrado con su dispositivo personal, enchufe dicho cable USB en el puerto USB y el otro extremo en su dispositivo. Para activar o despertar el puerto de alimentación USB, presione el botón de encendido de USB ("USB ON") durante 3 segundos.

Al presionar el botón, el puerto USB determinará si hay un dispositivo enchufado. Si lo hay, el puerto USB permanecerá encendido mientras el dispositivo esté conectado, hasta un máximo de 2 horas. Si después de 60 segundos el puerto no detecta un dispositivo conectado inicialmente, se desactivará, o se pondrá a dormir, con lo cual se conservará la carga de la batería.

La adaptador de alimentación portátil se puede colocar dentro del bolsillo para la adaptador de alimentación portátil o se puede sujetar al cinturón del usuario

con el conveniente clip de cinturón.

- Conexión del cable de alimentación del chamarra con calefacción

ADVERTENCIA

cable de alimentación del elemento calentador de la chamarra con calefacción Bosch al puerto de alimentación del elemento calentador que se encuentra en el controlador de baterías. Si se conecta a cualquier otro dispositivo, puede que se cree un riesgo de incendio o lesiones personales.

1. Enchufe el cable de alimentación del chamarra con calefacción en el puerto de alimentación del chaqueta calentada que se encuentra en el controlador de baterías.
2. Presione el botón de alimentación y el controlador del nivel de calor de la chamarra con calefacción una vez para cada nivel de calor.
3. Deslice el adaptador de alimentación portátil hacia el interior del bolsillo suministrado en la prenda o cuelgue el adaptador de alimentación portátil en su cinturón utilizando el clip de cinturón.

Mantenimiento

ADVERTENCIA

Para reducir el riesgo de

lesiones, desenchufe siempre la adaptador de alimentación portátil y retire el paquete de batería antes de realizar cualquier mantenimiento. No desensamble nunca el paquete de batería ni la adaptador de alimentación portátil. Póngase en contacto con un centro de servicio Bosch para todas las reparaciones.

Mantenga la adaptador de alimentación portátil, la batería y el cargador limpios en todo momento.

No sumerja la adaptador de alimentación portátil, la batería ni el cargador en agua u otros líquidos.

Retire los residuos utilizando un paño suave y húmedo. No utilice agentes limpiadores ni solventes de limpieza.

La batería no contiene elementos reparables ni reemplazables por el usuario y debe ser reparada por un centro de servicio autorizado.

Guía de resolución de problemas

PROBLEMA MEDIDA DE CORRECCION
El dispositivo USB externo no se puede cargar usando el puerto USB.	Compruebe si el paquete de batería está cargado.
	Conecte el cable de carga del dispositivo USB externo al puerto USB del adaptador de alimentación portátil. Active el adaptador de alimentación portátil presionando el botón de encendido de USB (“USB ON”).
	Asegúrese de que su dispositivo no requiera más de 5 V CC y 2,1 A de salida máxima.Desafortunadamente, no se puede comprobar la compatibilidad de todos los dispositivos y es posible que su dispositivo no sea compatible.
El elemento calentador de la chamarra con calefacción no se calienta.	Compruebe si el paquete de batería está cargado.
	Conecte el cable del chamarra con calefacción al puerto ubicado en el adaptador de alimentación portátil.

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation ('el Vendedor') garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P. 50070, Tel. [phone]
