MANUAL DE USUARIO WINN NGM

Guía rápida - Español

26

WINN

Montaje

Introducir la tarjeta USIM

La tarjeta USIM posee el número de teléfono, el código PIN, las conexiones a los servicios externos, la agenda y otros elementos importantes. Para quitar la carcasa del teléfono, hacer presión en la ranura de abajo con ayuda de un objeto fino (ej. una uña o una tarjeta telefónica). La tarjeta USIM se coloca en la parte posterior del teléfono, después de haber apagado el móvil y quitado la batería. Introducir la tarjeta USIM en el respectivo slot con las placas doradas hacia abajo.

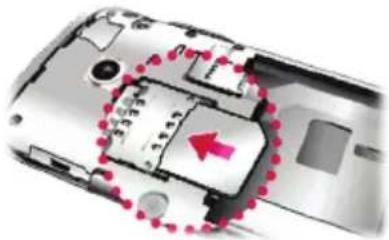

Introducir la tarjeta de memoria

Para disfrutar de todas las funcionalidades del Winn, introducir la micro-SD de 8 GB incluida en el paquete de venta: la tarjeta se coloca en la parte posterior del teléfono después de haber quitado la carcasa posterior y la batería; su slot se encuentra al lado del slot de la tarjeta USIM. Introducir la tarjeta micro-SD con las placas doradas hacia abajo.

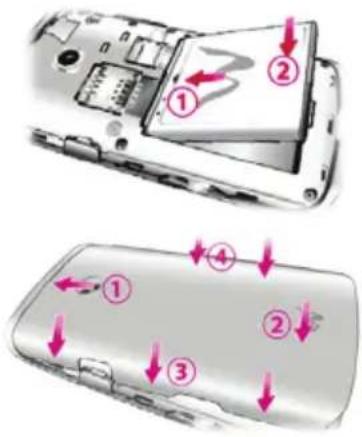

Introducir la batería

Este móvil está dotado de una batería de iones de litio y diseñado para un uso exclusivo de batería y accesorios originales NGM. La batería se coloca en la parte posterior del teléfono. Alinear las placas doradas de la batería con los conectores situados en el interior del hueco de la batería, a continuación, deslizar la batería en esta posición, ver esquema. Una vez concluidas las operaciones hasta aquí descritas, colocar la carcasa posterior del teléfono como se muestra en el esquema y realizar ligeras presiones alredor de la carcasa.

Cargar la batería antes de empezar a utilizar el móvil. Utilizar el cable USB que se ha proporcionado, y el conector USB situado en la parte lateral derecha del teléfono. Quitar la tapa de protección del conector micro USB y conectar el dispositivo al cable USB, a continuación, conectar el cable a una toma de red eléctrica. Se puede cargar el teléfono conectándolo al PC.

Atención: No conectar el teléfono a un ordenador que se está encendiendo o apagando para evitar cambios de tensión.

Cuando la batería se está cargando, en la pantalla se visualizará un icono animado que muestra el estado de carga del proceso. Cuando el icono de la batería está lleno, la carga se ha completado y el teléfono se puede desconectar de la red.

Nota: utilizar exclusivamente el cable original USB que se ha proporcionado para cargar el teléfono. Proceder con la carga exclusivamente en un lugar abierto y seco. Un ligero calentamiento del teléfono durante el proceso de carga es normal. La batería alcanzará su eficiencia funcional sólo después de algunos ciclos completos de carga.

Atención: para una correcta funcionalidad del producto y la integridad de la garantía se recomienda el uso del cargador original NGM.

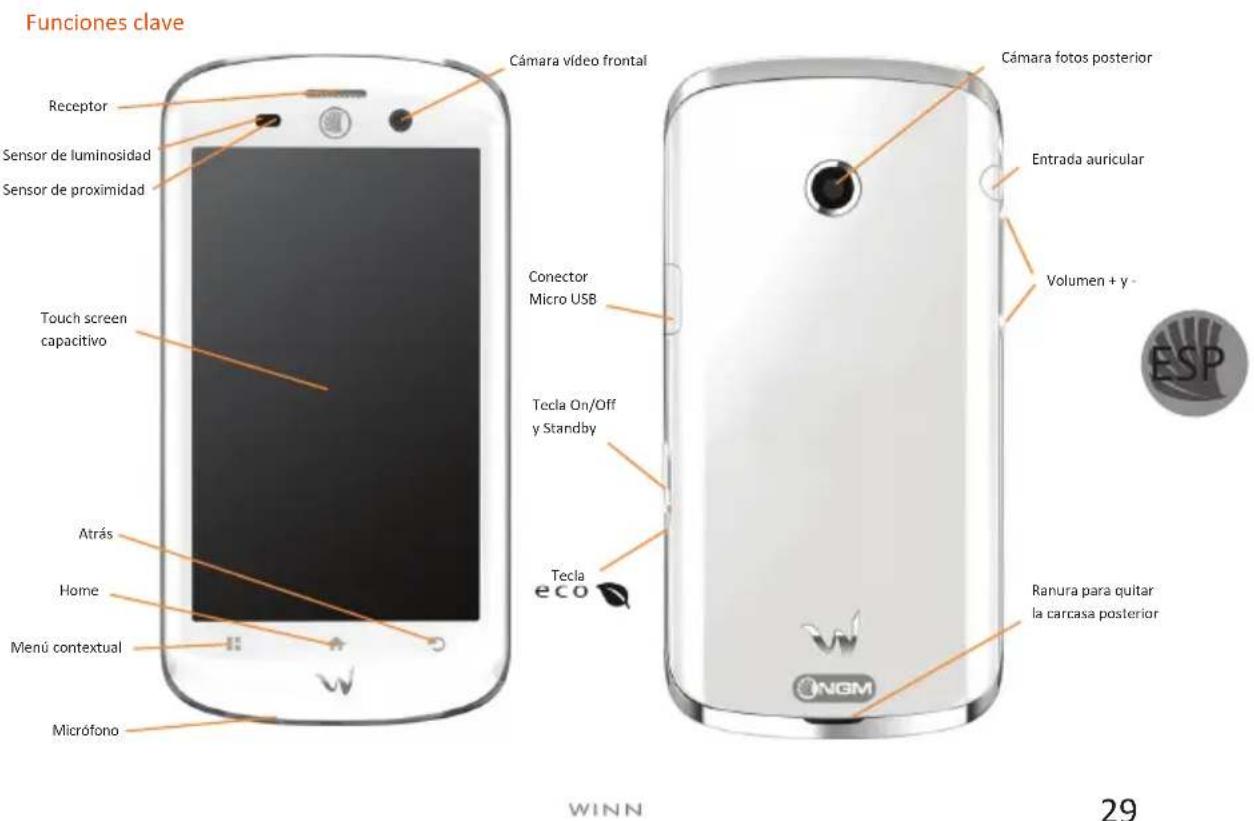

Funciones clave Cámara vídeo frontal Cámara fotos posterior Entrada auricular Volumen + y - ESP Renura para quitar la carcasa posterior WINN 29

Encender, apagar y standby

Para encencer el dispositivo, mantener pulsada la tecla On/Off. Si encendéis el dispositivo por primera vez, encontraréis algunos consejos útiles para coger familiaridad con el sistema operativo. Para apagar el dispositivo, tener pulsada la misma tecla y asegurar que se quiere apagar seleccionando "Apagar". Una breve presión de la tecla permite pasar rápidamente a la modalidad de standby (pantalla apagada) o de volver desde esta pantalla a la pantalla de standby (ver abajo).

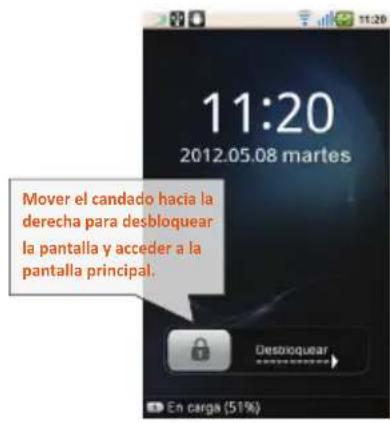

11:20 2012.05.08 martes Mover el candado hacia la derecha para desbloquear la pantalla y acceder a la pantalla principal. Desbloquear En carga (51%)

WINN

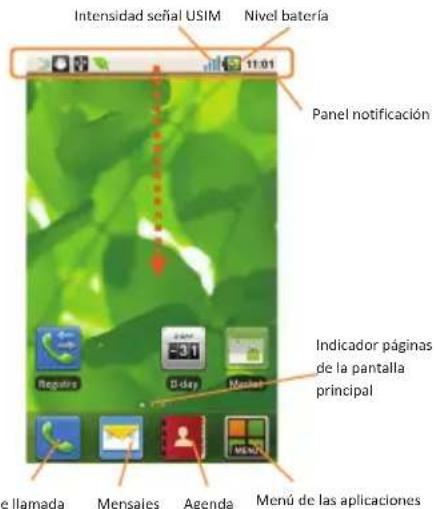

Pantalla principal

Intensidad señal USIM Nivel batería 11:01 Panel notificación Indicador páginas de la pantalla principal Reguiro -31 D-day Mailer e llamada Mensajes Agenda Menú de las aplicaciones

La pantalla principal es el punto de inicio para la utilización de todas las aplicaciones del móvil. Las otras dos páginas principales se encuentran a la derecha y a la izquierda respecto a la página central (representadas por indicadores blancos), las cuales se pueden personalizar libremente con los accesos directos de las aplicaciones preferidas. Para ello, basta mantener pulsada una aplicación de la pantalla Aplicaciones para poder colocarla a gusto en las pantallas principales.

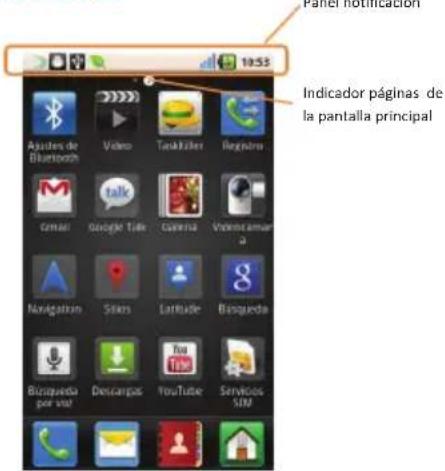

El menú principal

Pancier notificación Indicador páginas de la pantalla principal Auides de Bluetooth Video Taskfuler Registrar Cmax Google Talk Camera Video camera Navigation Sites Latitude Biosqueda Biosqueda per vol Descargas YouTube Servicios SIM

Controlar el touch screen tocándolo, teniéndolo pulsado o arrastrando el dedo en la pantalla. Seleccionar una aplicación del menú principal o desplazarse de izquierda a derecha hasta otra pantalla de aplicaciones. El número de indicadores muestra cuántas páginas de aplicaciones están instaladas en el dispositivo. Pulsar la tecla Atrás para volver a la pantalla anterior; pulsar la tecla Home para volver a la pantalla principal.

Gestionar una llamada

Llamada vocal

Desde la pantalla principal, tocar el icono que representa el teléfono para abrir la pantalla de llamada. Digitar el número telefónico a llamar usando el teclado virtual.
Iniciar la llamada pulsando la tecla con el teléfono verde.
Para terminar la llamada, pulsar el icono Fin Llamada.
Para responder a una llamada arrastrar la barra con las flechas hacia el icono verde situado a la izquierda; para rechazarla, arrastrar la barra con las flechas hacia el icono rojo situado a la derecha. Para silenciar una llamada recibida, tocar brevemente la tecla Volumen “-” o “+” (situada en la parte izquierda del teléfono).

Rellamar a un número desde el registro llamadas

Desde el menú principal, seleccionar el menú de llamadas y la carpeta Registro para acceder rápidamente a las últimas llamadas realizadas, recibidas y perdidas.
Clicar sobre el icono verde situado a la derecha para iniciar la llamada.

Videollamada

Gracias a la cámara de vídeo frontal, con NGM Winn es posible realizar una videollamada.

Desde la lista llamadas o desde la agenda, clicar en la imagen del contacto (o en el icono general si al contacto no se le ha asociado ninguna imagen).

① Seleccionar el icono Videollamada de la lista del popup (el segundo desde la izquierda).

Gestionar contactos

Añadir un nuevo contacto

Desde la pantalla o desde el menú principal, seleccionar Agenda.
Clicar en el icono agenda con el símbolo "+".
Introducir Nombre, Número y otros datos (sólo si se guarda en el Teléfono) del contacto.
Confirmar que se quiere guardar.

Añadir un nuevo contacto del registro llamadas

Desde el menú principal, seleccionar Registro.
Pulsar prolongadamente sobre el número que se quiere guardar entre las llamadas perdidas, realizadas o recibidas.
Elegir Añadir a contactos y confirmar que se quiere añadir el número a un contacto existente o crear uno nuevo.
Después de haber añadido nombre y otros datos, confirmar con guardar.

Configurar las melodías

Seleccionar una melodía

Desde el menú principal, seleccionar Ajustes > Sonido.
En llamadas entrantes, seleccionar Tono del teléfono o Melodía videollamada.
Elegir la melodía deseada de la lista.
Si se desea configurar una melodía personalizada, desde Música seleccionar la canción deseada, y por lo tanto, Usar como melodía utilizando el menú contextual. A este punto el archivo será introducido en la lista de las melodías disponibles. Nota: es posible utilizar el archivo de melodías en formato *mid, *wav o *mp3.

Bloqueo pantalla y accesos directos

Desde el menú principal, seleccionar Ajustes > Ubicación y seguridad > Bloqueo pantalla. Seleccionar la modalidad deseada para bloquear la pantalla (Ninguno, Patrón, PIN o

Contraseña) y confirmar. Para bloquear la pantalla, pulsar rápidamente la tecla On/Off del teléfono. Para desbloquear la pantalla, seguir las indicaciones de la pantalla.

Activar o desactivar rápidamente la vibración

Para desactivar rápidamente la melodía de las llamadas y los mensajes pulsar la tecla Volumen “-”. Una vez que se ha llegado al volumen mínimo, el teléfono entrará en modalidad vibración.
Desde el panel de notificación, seleccionar la opción "vibración". Desactivarlo para volver a la modalidad anterior.
Pulsar prolongadamente la tecla * en el teclado virtual. Pulsar de nuevo prolongadamente la misma tecla para volver a la modalidad anterior.

Navegar por Internet

Conectarse a Internet

Desde la pantalla o desde el menú principal, elegir Navegador. Digitar el URL en la barra de direcciones para iniciar la navegación.

Email

Configurar una cuenta en la aplicación Email en el Menú principal siguiendo las indicaciones.

Enviar y leer mensajes

Enviar SMS y MMS

Desde la página o del menú principal, elegir Mensajes > Mensaje nuevo para acceder a la pantalla de introducción texto.
- Digitar las primeras letras de un nombre en la sección destinatario para buscar un contacto y seleccionar el contacto de la lista a popup, o introducir directamente el número del destinatario.
① Introducir el texto en el espacio con el teclado virtual.
① Abrir el menú contextual y seleccionar Adjuntar para incluir adjuntos multimediales (el mensaje se convertirá en MMS).
Pulsar el icono Enviar.

Conectividad

El sistema operativo requiere una conexión de datos activa. Si no se ha realizado un contrato, el tráfico datos implicará gastos, se recomienda, en este caso, configurar el acceso a Internet trámite WiFi. Para activar el tráfico datos en la USIM, ir a Ajustes > Conexiones inalámbricas > Conexión datos o utilizar la tecla rápida de activar/desactivar en el panel de notificación.

Conectarse a Internet con la función Wi-Fi

Podéis conectaros a la red wireless utilizando la función Wi-Fi. Para activarla, desde el menú principal elegir Ajustes > Conexiones inalámbricas > Wi-Fi. Para configurar el Wi-Fi y gestionar los puntos de acceso wireless, utilizar la función Ajustes de Wi-Fi. Para activar/desactivar rápidamente el WiFi utilizar la tecla que se encuentra en el panel de notificación.

Prestar atención a todas las advertencias e indicaciones específicas del personal autorizado cuando os encontráis en áreas en donde el uso de los dispositivos wireless está limitado, como en el avión y en los hospitales. Pasar a la Modalidad offline cuando se utilizan sólo los servicios que no necesitan acceso a la red.

Conectarse a un dispositivo Bluetooth

Encender el dispositivo Bluetooth™ al que se quiere conectar. Consultar la documentación del dispositivo.
Desde el menú principal, elegir Ajustes > Conexiones inalámbricas para activar el Bluetooth. Para activar/desactivar el Bluetooth utilizar la tecla que se encuentra en el panel de notificación.
Elegir Ajustes de Bluetooth > Buscar dispositivos para iniciar automáticamente la búsqueda de los dispositivos Bluetooth.
Entre los dispositivos detectados, seleccionar el nombre del dispositivo con el que se quiere asociar. El teléfono intentará asociarse con el dispositivo, a continuación se pedirá un código de asociación.

Geolocalización GPS

El Global Positioning System (GPS) es un sistema de posicionamiento por satélite, con cobertura global y continua. Para acceder a la función GPS, seleccionar Ajustes > Ubicación y seguridad > Utilizar satélites GPS. En el interior del mismo menú se puede también activar Usar redes inalámbricas que se se apoya en las redes móviles. Cuando la función GPS está activada, el teléfono comienza a recopilar datos de los satélites disponibles y establece la posición actual. Para limitar el

consumo de recursos (batería y memoria) se recomienda desactivar esta función cuando no se utiliza.

Elección rápida

Panel de notificación

Para abrir el panel de notificación, tocar el área de los iconos situados en la parte alta de la pantalla y arrastrar el dedo hacia abajo. Para esconder el panel, arrastrar hacia arriba la parte baja del panel. Cuando os encontráis en el interior de los menús principales del teléfono, desde el panel de notificación se puede acceder a la lista de notificaciones procedentes de la USIM o del sistema y a los 6 widgets de gestión. En orden: Vibración, Bluetooth, Wi-Fi, Datos 3G, Bloqueo rotación.

Acceso rápido a las aplicaciones recientes

Cuando os encontráis en el interior de cualquier aplicación, mantener pulsado la tecla Home durante unos segundo: se visualizará la lista de las aplicaciones que se han utilizado recientemente, las cuales se pueden seleccionar directamente.

Menú contextual

Cuando os encontráis en el interior de cualquier aplicación, pulsar la tecla Menú contextual para visualizar el menú contextual referido a la misma aplicación con las relativas informaciones.

Tecla

La tecla Eco es una función que permite el acceso rápido a la gestión de las funciones del teléfono. Seleccionando la respectiva tecla, se abre una pantalla que muestra en alto el porcentaje de uso de la tarjeta de memoria, de la memoria

interna y de la carga de la batería. En la parte inferior, abriendo el menú desplegable Seleccionar modalidad, se pueden elegir las modalidades de ahorro de los recursos preconfigurados:

Modalidad Sleep, Modalidad Cine y Modalidad Conferencia.

Si se elige Personalizado, se podrán configurar las propias preferencias de ahorro energético.

Introducir texto con SwiftKey

El método de introducción configurado por defecto en el teléfono es el del teclado SwiftKey. El método de escritura SwiftKey es un sistema avanzado para la introducción predefectiva de texto; cuando se escriben mensajes SMS, MMS o E-mail, esta modalidad prevé la palabra que se está digitando cambiándola por cada presión de las teclas. Durante la primera utilización, el programa sugiere con popups las innovaciones y las peculiaridades de este sistema de escritura.

SwiftKey tiene un Diccionario "inteligente" que extrae palabras, además, de las varias aplicaciones del teléfono, como la agenda, las redes sociales, etc. Para un correcto funcionamiento del diccionario, en el teléfono se tiene que instalar la micro-SD suministrada en el paquete de venta.

Para cambiar los parámetros de introducción del texto, seleccionar, Ajustes> Idioma y teclado > SwiftKey for NGM-Mobile.

Advertencia: El fabricante no asume ninguna responsabilidad por el incumplimiento de las directrices establecidas o por un uso inapropiado del teléfono. El fabricante se reserva el derecho de modificar sin previo aviso la información contenida en este manual. El contenido de este manual podría cambiar con respecto al contenido mostrado por el teléfono. En este caso, prevalece el contenido mostrado por el teléfono.

Certificaciones

Declaración de conformidad (R&TTE)

Nosotros, NGM Italia

Declaramos bajo nuestra exclusiva responsabilidad que el producto:

Teléfono GSM/WCDMA/Wi-Fi: NGM WINN

Al que se refiere el presente documento, y conforme a las siguientes normas y/o otros documentos normativos.

Salud EN 50360, EN 62209-1

Seguridad EN 60950-1+A11

EMC EN 301 489-1/-7/-17

Radio EN 301 511

EN 300 328

Se declara con el presente documento que toda la serie de tests radio esenciales han sido realizados y que el citado producto cumple con todos los requisitos esenciales de la Directiva 1999/5/EC.

El procedimento de declaración de conformidad al que se hace referencia en el Artículo 10 y detallado en el Apéndice [IV] de la Directiva 1999/5/EC ha sido realizado con la participación de las siguientes Entidades notificadas:

PHOENIX TESTLAB GmbH

Königswinkel 10,

D-32825 Blomberg,

Germany

CE0700①

Documentación técnica conservada en la NGM Italia S.r.l. Disponible a petición.

(Representante en la UE)

NGM Italia S.r.l.

Via L. Da Vinci, 7 – Ponticelli

56020 Santa Maria a Monte (Pi)

Información sobre la certificación SAR (Specific Absorption Rate, Coeficiente de Absorción Específica)

Los teléfonos móviles son transmisores de radiofrecuencias de baja potencia. Están diseñados para no superar las directrices sobre los límites de exposición de las ondas de radio. Estas directrices han sido elaboradas por dos entidades internacionales, ICNIRP y IEEE, que incluyen los márgenes de seguridad para asegurar la protección de la persona independientemente de su edad y salud

El dispositivo en cuestión cumple con el estándar de la Unión Europea (UE) que limita la exposición de la persona a la radiofrecuencia emitida por los dispositivos de telecomunicaciones y radio. Este estándar impide la venta de dispositivos móviles que alcanzan un coeficiente de absorción específico (denominado SAR) de 2,0 watt por kilogramo de tejido corporal.

Durante el test, el nivel SAR registrado más elevado ha sido de 0,497 watt por kilogramo [1,2]. Durante un uso normal, el nivel SAR efectivo puede llegar a ser muy inferior, debido a que el

WINN

dispositivo se ha diseñado para emitir sólo energía a la radiofrecuencia necesaria que sirve para transmitir la señal a la estación base más cercana. Mediante una gestión automática de la transmisión a un nivel de potencia lo más bajo posible, el dispositivo reduce la exposición total de la energía a la radiofrecuencia de los sujetos. La declaración de conformidad en cuestión, demuestra la conformidad de este dispositivo con la directiva R&TTE (European Radio & Terminal Telecommunications Equipment).

[1] Los controles se han realizado de acuerdo con las directivas internacionales sobre los controles.

[2] Cuando se utiliza cerca del cuerpo, este modelo de teléfono ha sido controlado y cumple con las directivas de la exposición a las ondas utilizando los accesorios que se han suministrado, diseñado y aprobado por la NGM, o utilizando accesorios que no contienen partes metálicas y sitúan la unidad pórtatil a un mínimo de 1,5 cm del cuerpo.

Advertencia

La OMS (Organización Mundial de la Salud, o WHO – World Health Organization) afirma que las informaciones científicas actuales nos indican la necesidad de tener una particular precaución en el uso de los teléfonos móviles. Sin embargo, para aquellos usuarios que no estén convencidos con esta afirmación, NGM aconseja limitar la propia exposición o la de sus hijos; por ejemplo, reduciendo la duración de la llamada, o utilizando auriculares y dispositivos "manos libres" para tener el móvil lejos del cuerpo y de la cabeza. Para saber más

información sobre este asunto, NGM invita a consultar el documento del OMS (Nota descriptiva n.193, Campos electromagnéticos y salud pública: teléfonos móviles) disponible en el siguiente enlace:

http://www.who.int/mediacentre/factsheets/fs193/es/index.html

NGM aconseja utilizar con moderación cualquier dispositivo móvil de cualquier marca y modelo y, tenerlo a una distancia mínima de 1,5 cm del cuerpo o utilizar auriculares o utilizar dispositivos "manos libres".

Ninguna parte de esta publicación puede ser extraída, reproducida, traducida o utilizada de cualquier forma o en cualquier medio, electrónico o mecánico, incluido fotocopias y microfilm, sin previa autorización escrita por la NGM Italia.

Bluetooth® es una marca comercial registrada en todo el mundo del Bluetooth SIG, Inc.

Wi-Fi® y el Wi-Fi son marcas comerciales registradas de Wi-Fi Alliance.
