MANUAL DE USUARIO FG 824.3 TEKA

INSTRUCCIONES PARA EL USO, MANTENIMIENTO Y INSTALACIÓN

INSTRUCCIONES PARA EL USUARIO

Le agradecemos que se haya decidido por un aparato de nuestra producción y esperamos que obtenga de este electrodoméstico las mejores prestaciones. Por lo tanto le aconsejamos de seguir atentamente las instrucciones y las sugerencias de este manual para una correcta utilización de nuestros productos. El fabricante no se hace responsable por los daños causados a personas ó objetos debidos a una inadecuada instalación del aparato. El fabricante se reserva el derecho de aportar a su propios productos modificaciones que se consideren necesarias y útiles, sin ningún tipo de aviso previo.

IMPORTANTE: durante el uso del horno el aparato viene sometido a un calentamiento frontal sobre todo del vidrio externo de la puerta. Por lo tanto se aconseja de mantener alejados a los niños, no dejándo-los manejarlo ó jugar con él.

ATENCIÓN

Este aparato debe ser instalado para hacerlo funcionar solamente en locales ventilados permanentemente según las normas vigentes en su país (fig. 2).

Cualquier tipo de manutención debe ser realizada por personal competente o autorizado, manteniendo el aparato desenchufado y la conexión del gas cerrada.

Nota: tener presente que sobre todo en los muebles empotrados los estratos de plástica en madera enchapada deben ser trabajados con colas resistentes al calor (120°C).

INSTRUCCIONES PARA LA INSTALACIÓN

La instalación es a cargo del usuario y las intervenciones que se pedirán al fabricante por una instalación equivocada no serán contempladas en la garantía. Es importante que todas las operaciones relativas a la instalación y a la regulación sean efectuadas por personal competente y cualificado, con requisitos técnicos profesionales, el mismo debe entregar al usuario cuando ha terminado el trabajo una declaración de conformidad del trabajo realizado. El mismo se deberá responsabilizar por eventuales daños a personas o cosas causados por conexiones que no respetan las normas vigentes.

Este aparato cumple con las normas conformes a la circular 82/499 de la CEE relativa a la limitación de las disturbaciones radioeléctricas. Este aparato, en las partes destinadas a contacto con sustancias alimenticias, cumple con la Directiva 89/109/CEE.

INSTALACIÓN EN EL MUEBLE (fig. 1)

Es importante que todas las operaciones relativas a la instalación del aparato sean efectuadas por personal competente y cualificado.

• El aparato puede ser inserido bajo encimera o integrado a columna.
  En ambos casos se deben respetar las dimensiones indicadas en el Cuadro 1.
• La instalación del horno en el mueble se efectúa observando las siguientes indicaciones (fig. 1):
• Quitar los cubre marcos aflojando los tornillos A;
• Introducir el horno en el mueble ya conectado a la instalación eléctrica y al gas;
• Fijar el horno al mueble con 4 tornillos para madera B;

• Fijar los cubre marcos.

• Prestar atención a no utilizar la puerta como palanca para instalar el horno.

• No presionar la puerta del horno cuando está abierta.

ATENCIÓN: no obstruir aberturas o rendijas de enfriamiento o de salida de los productos combustionados.

LOCAL DONDE SE INSTALA (fig. 2)

Para un bueno funcionamiento del aparato a gas es indispensable que en el local donde se instala pueda afluir, en modo natural, el aire necesario para la combustión del gas.

La instalación debe respetar las normas vigentes en su país. El aflujo de aire en el local se debe crear directamente a través de aberturas realizadas en las paredes externas (fig.2).

Estas aberturas deben tener una sección mínima de pasaje no inferior a 100 cm² (se pueden efectuar una o más aberturas).

La descarga de los productos de la combustión debe efectuarse a través de campanas conectadas a chimenéas o directamente al exteriór (fig.2).

En el caso no sea posible instalar una campana es necesario el empleo de un electroventilador para la entrada de la pared externa o a la vantana del ambiente con tal que exista en el local las aberturas aplicado al aire cumpliendo con las normas vigentes. Este electroventilador debe tener asegurar, para un ambiente de cocina, un cambio horario de aire de 3-5 veces de su volúmen.

CONEXIÓN

En la parte inferior del marco del horno encontrará una placa de características donde se indica con que tipo de gas fué regulado. Si dispone de un suministro de gas idéntico a la regulación, siga atentamente las indicaciones de conexión. En caso contrario antes de observar las indicaciones de conexión, adapte el horno a los diversos tipos de gas.

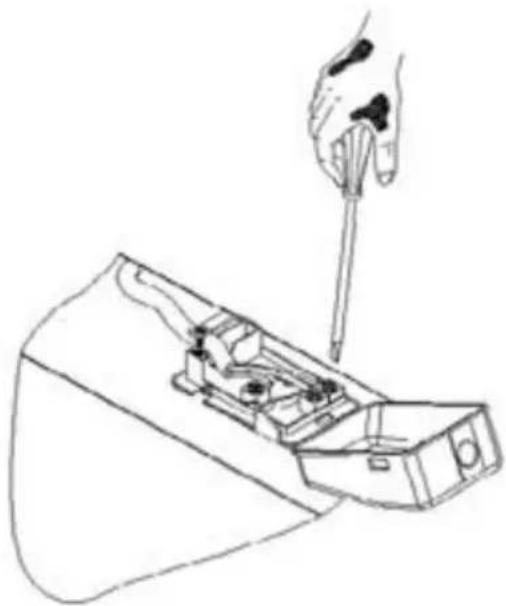

Indicaciones para la conexión (fig. 3)

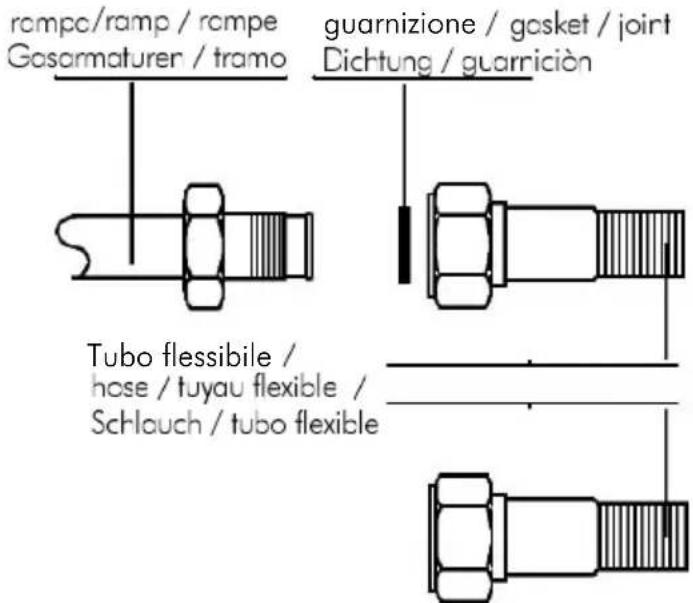

El aparato debe ser conectado a la red del gas utilizando un tubo metálico rígido un tubo flexible metálico conforme a las normas en vigor.

La conexión se debe efectuar entre el racor del tramo del gas y el tubo, de la siguiente manera:

1. Juntura cónica (ISOR7) con estanqueidad a rosca además de el uso de un producto para sellar adecuadamente;
2. Interponer una guarnición de estanqueidad (aluminio, cobre, goma) aprovada para el uso.

AVISO: el uso de tubos flexibles en goma, fijados sobre la puerta-goma, están prohibidos porque no permiten la inspección.

Fig. 3

Atención: cuando se termina de efectuar la conexión controlar que no hayan pérdidas de gas usando agua enjabonada o líquidos equivalentes.

NO UTILIZAR LLAMA PARA CONTROLAR SI HAY PERDIDAS DE GAS.

Fig. 4

El aparato viene provisto de un cable sin enchufe.

El enchufe que se urará deberá ser normal teniendo en cuenta que:

-amarillo - verde = tierra

-azul = néutro

-castano = fase

Antes de conectar el aparato a la red eléctrica asegurarse que:

• El voltaje corresponda aquel indicado en la placa de características técnicas, ubicada en la pared inferior del marco.
• La válvula y la alimentación doméstica puedan soportar la carga del aparato (ver placa características técnicas)
• La instalación de alimentación debe proveer una correcta descarga a tierra. El enchufe o el interruptor omnipolar, con una abertura mínima entre los contactos de 3mm., sea de fácil acceso una vez que se haya instalado el aparato.
• En el caso el enchufe no sea de fácil acceso, el instalador debe proveer a la instalación de un interruptor omnipolar con distancia de abertura entre los contactos de 3 mm.

El cable de alimentación se debe ubicar en manera tal que en ningún momento alcance una temperatura superior a 50°C de la ambiental.

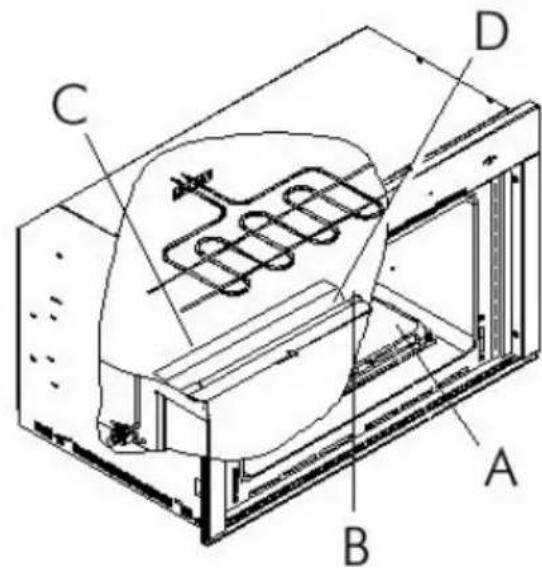

CAMBIO INYECTORES QUEMADORES HORNO (fig. 5-6)

• Se asegure que el horno no esté conectado a la red eléctrica;
• Abra completamente la puerta del horno;
• Quitar la placa de fondo del horno (fig.5);

• quitar el quemador de la siguiente manera:

• quitar la parábola difusión C aflojando las tuercas D;

• correr la escuadra E portabujías más el termopar;
• sacar el tornillo B y quitar el tubo quemador;
• quitar el inyector F con una llave de 7 y sustituirlo según las instrucciones del cuadro 2 (el inyector debe ser sujetado fuertemente para evitar que se salga).
• Montar nuevamente el quemador del horno siguiendo inversamente las indicaciones antes mencionadas;
• Poner nuevamente la placa de fondo del horno.

Atención a los cables de las bujías y a los tubos de la termopar.

REGULACIÓN DEL AIRE DE LOS QUEMADORES (fig. 7)

Debido a las características distintas del gas usado, se pueden presentar llamas con falta o ecceso de aire. En dicho caso efectuar la regulación de la siguiente manera:

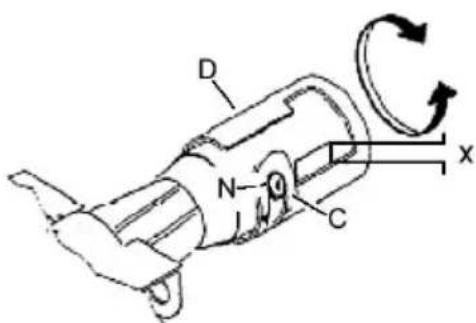

• Aflojar el tornillo C que se encuentra en el quemador
• Girar la abrazadera D en posición N para el gas metano o natural y en posición G para el gas líquido, hacer coincidir el índice móvil sobre la abrazadera, el índice fijo sobre el quemador obteniendo de esta manera una llama regular. (fig. 8).

Ejemplos:

a) Llama con eccesso de aire; pequeña y débil: girar la abrazadera D para disminuir la cantidad X (sentido anti horario).
b) Llama con poco aire : irregular con las puntas amarillas: girar la abrazadera D para aumentar la cantidad X (sentido horario).
c) Llama normal: es de color azulado.

Fig. 7

eccesso d'aria / too much air / exces d'air zuviel Luft / exceso de aire

fiamma regolare / regular flame / flamme régulière / reguläre Flamme / llama regular

Fig. 8

mancanza d'aria / not enough air / manque d'air / zuwenig Luft / falta de aire

REGULACIÓN DEL MÍNIMO DEL TERMOSTATO

Esta operación se efectúa con el horno en el mueble y luego de haber realizado la conexión eléctrica y de gas por personal competente y cualificado. Dichas operaciones son necesarias cuando se pasa de un tipo de gas a otro (de un gas natural G20 a gas líquido G30) en manera de garantizar una temperatura mínima aproximada a los 150°C.

Secuencia con tablero en metal

- abrir la puerta del horno (el encendido se puede efectuar solamente con la puerta abierta);

- sacar la placa (fondo) del horno;

- encender el horno en la posición de máxima temperatura por lo menos por 20÷30 minutos;

- una vez que está encendido cerrar la puerta;

- llevar nuevamente el mando del termóstato a 150°C;

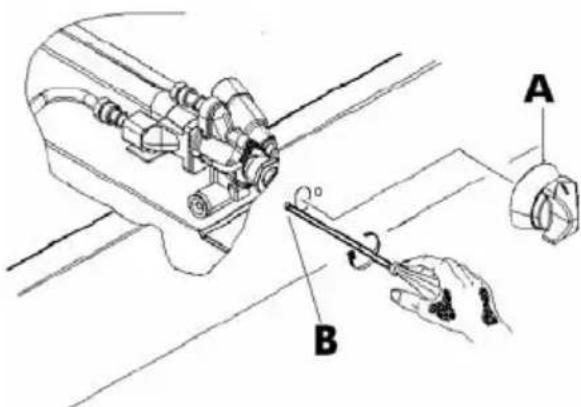

- sacar el mando A (fig. 9);

- inserir un destornillador en el orificio B paralelamente al mango termóstato y regular el by-pas hasta obtener una llama reducida pero estable. Esta operación se efectúa con la puerta del horno cerrada.

- Usar un destornillador entalle (fig. 9) en los tornillos by-pas. Es suficiente destornillar el by-pas para regular el mínimo pasando del gas líquido al gas metano.

- Para el funcionamiento con gas G30/G31 (LPG) el tornillo de regulación del by-pas debe ser atornillado hasta el fondo.

IMPORTANTE:

después de haber regulado el quemador, controlar el mantenimiento de la llama al mínimo de la siguiente manera:

1. girar el mando de la posición mínima a la posición máx 2-3 veces:
2. abrir y cerrar la puerta del horno continuamente varias veces (ni muy rápido, ni muy lentamente).
3. en el caso se apague adaptar la regulación del by-pas (aumentar muy poco el mínimo);

- Terminadas dichas operaciones (sustituir los inyectores, regular el aire y el mínimo,) apagar el horno, aplicar la nueva placa de características (que índique el gas que se utiliza).

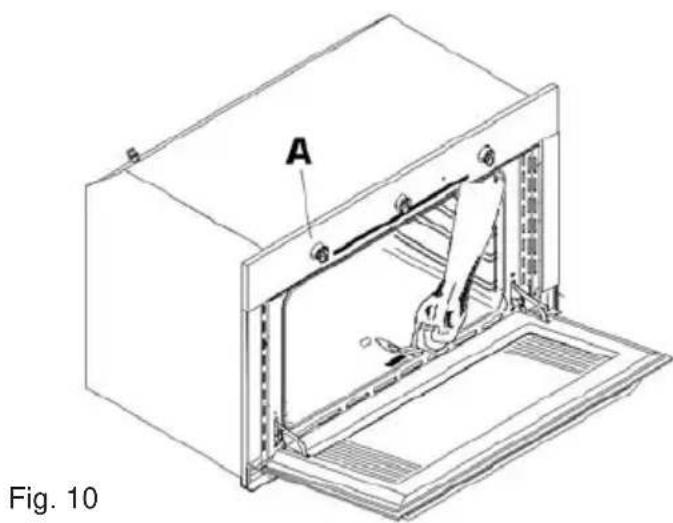

El horno se enciende con la PUERTA ABIERTA de la siguiente manera:

• presione lievemente el botón del termóstato A y gire en sentido horario al máximo. Presionar a fondo el botón A para activar el encendido eléctrico y tenerlo presionado por algunos segundos hasta que el dispositivo de seguridad se active.
• posicionar sucesivamente el mando sobre la temperatura deseada.

Controlar el encendido del quemador del horno a través de las rendijas ubicadas antes del plato del horno, y verifique que soltando sucesivamente el mando del termóstato, la llama del quemador permanezca encendida. En caso contrario repetir la operación.

Asegurarse siempre con la puerta cerrada que el quemador funcione perfectamente.

En el caso que el encendido no funciones o el horno no fuera dotado de un dispositivo de encendido, operar de la siguiente manera: acercar la llama de un fósforo o de un encendedor para gas en el orificio de encendido ubicado en la parte anterior de la placa de fondo, contemporáneamente presionar hasta el fondo el botón del termóstato ya girado en sentido antihorario en la posición máxima y tenerlo presionado por algunos segundos hasta que el dispositivo de seguridad se active, luego posicionar el botón en la temperatura deseada.

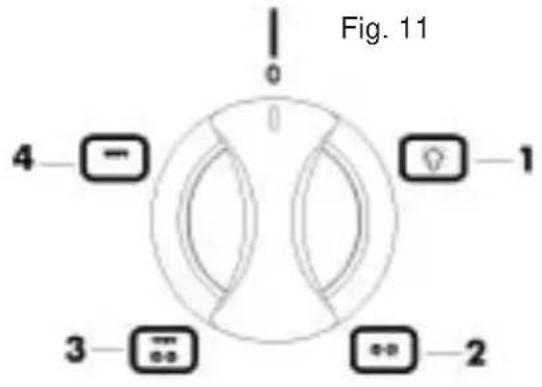

USO DEL GRILL ELECTRICO (Fig. 11) SIMBOLOGIA

Pos. 0

APAGADO

Pos. 1

LUZ HORNO

Pos. 2

ASADOR AUTOMÁTICO

Encender el horno a gas y seleccionar el botón del termóstato eligiendo entre 150°C y 270°C. Este tipo de cocción se efectúa con la puerta del horno cerrada.

Pos. 3

GRILL + ASADOR AUTOMÁTICO

Este tipo de cocción permite dorar los alimentos. Para este tipo de cocción es necesario tener la puerta del horno abierta utilizando la protección de los mandos del horno. El selector en esta posición permite el inserimiento automático del grill más el asador automático.

Pos. 4

GRILL CENTRAL

Este tipo de cocción es particularmente indicada para dorar más rápido los alimentos. Es necesario además para este tipo de cocción tener la puerta del horno abierta y usar la protección de los mandos del horno.

AVISO:

Si durante el funcionamiento del grill eléctrico se gira por herror el botón del termóstato del horno, un dispositivo de seguridad bloqueará la función del grill. Para reactivarlo debe girar el botón del horno hasta hacer coincidir el índice fijo sobre el frontal (cerrado).

USO DEL SELECTOR GRILL ELECTRICO

Girar el botón eligiendo la función deseada.

Se aconseja calentar el grill por 5 minutos antes de introducir la vianda.

Colocar la vianda que se debe grillar sobre la parrilla apropriada o en una bandeja para horno con bordes bajos. La parrilla se debe poner en el escalón más alto (en función del volúmen del alimento que se debe cocinar), en cambio la bandeja para recoger los residuos de grasa se debe ubicar en el escalón sucesivo. Para este tipo de cocción es necesario tener la puerta del horno abierta, o sea cerrada parcialmente. En base al tipo de vianda (ejem. carnes, pescado, carnes blancas, etc.) es necesario girar la vianda para que la misma esté expuesta a los rayos infrarrojos en ambos lados.

La cocción con el grill no debe superar los 30 minutos.

ATENCIÓN: el grill no funciona cuando está inserida la función gas del horno.

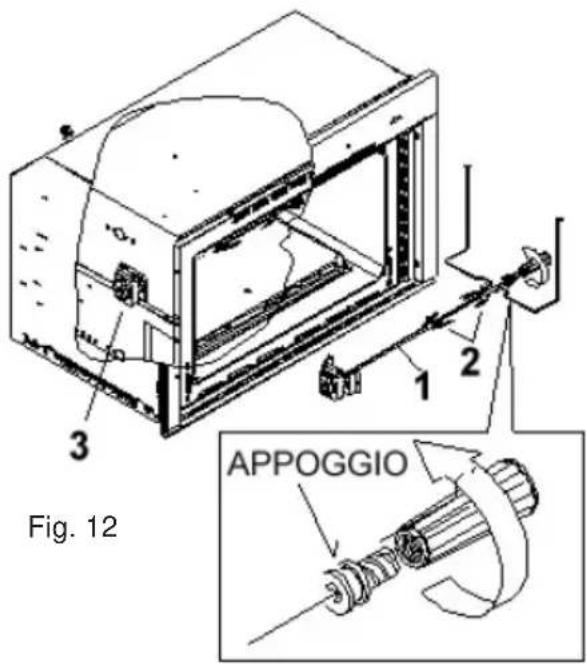

USO DEL ASADOR AUTOMÁTICO (fig. 12)

Inserir en la barilla-espiedo (1) entre los dos tenedores (2) el alimento que se desea cocinar sujetándolo con los mismos de manera que quede bien equilibrado.

Colocar la barilla-espiedo en el mástil cavo del motor (3) y apoyarlo en el apropiado soporte.

Poner debajo el plato para recoger los residuos de grasas.

Encender el grill (botón C, posición 2).

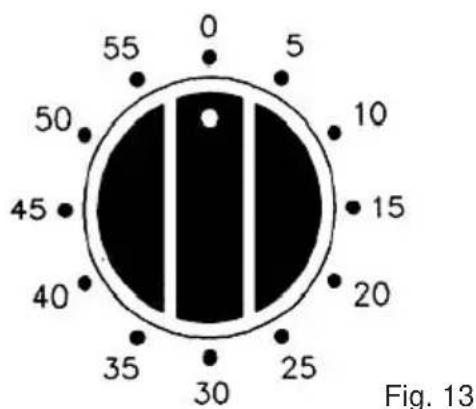

USO DEL TEMPORIZADOR 60 min (fig. 13)

Se puede regular por un período máximo de 60 minutos. Gire el mando en sentido horario hasta alcanzar la posición de 60 minutos, y luego gire en sentido inverso hasta fijar el tiempo deseado; al cabo del cual sonarà el zumbador. Sólo avisa al final del tiempo transcurrido, pero en ningún caso interrumpe la función en curso.

MANTENIMIENTO

Es necesario llamar el servicio de asistencia y hacer sustituir el repuesto dañado. Se aconseja además de hacer controlar el aparato por el servicio de asistencia una vez al año aproximadamente.

IMPORTANTE:

Se aconseja además de controlar periodicamente el buen estado del tubo de conexión del gas y sustituirlo en el caso existan anomalías.

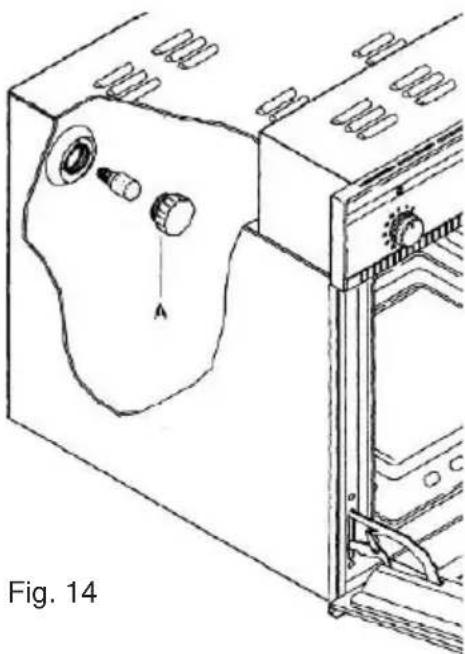

SUSTITUCIÓN DE LA BOMBILLA DEL HORNO

En el caso sea necesario sustituir la bombilla de iluminación del horno, se debe antes quitar la protección que la cubre A desenroscándola en sentido antihorario. Después de haber sustituido la bombilla, poner nuevamente la protección que la cubre A (fig. 14).

Para facilitar la limpieza del horno es posible desmontar la puerta siguiendo las siguientes indicaciones:

Bisagra con perno en U móviles (fig. 16)

Las bisagras A están provistas de dos pernos en U móviles B que si se enganchan a los sectores C de las bisagras cuando la puerta está completamente abierta la bloquean. Luego es necesario alzar la puerta hacia arriba y extraerla hacia afuera, para realizar esta operación presionar en los costados de la puerta cerca de las bisagras. Para montar nuevamente la puerta inserir en primer lugar las bisagras en las endijas correspondientes D. Par terminar antes de cerrar la puerta NO olvidarse de bajar los dos pernos a U móviles B que sirven para enganchar las dos bisagras.

El vidrio de la puerta se puede sacar facilmente destornillando los 4 tornillos laterales (fig. 15). Nota: los tornillos no se deben enroscar hasta el fondo para evitar de arruinar las juntas.

Accesorios en dotación del horno

El aparato puede ser equipado con guías laterales que se enganchan a la pared del horno. Ensartar en las guías laterales las rejillas y la bandeja en dotación.

Para quitar las guías laterales sirve solamente presionar levemente hacia abajo (fig. 17).

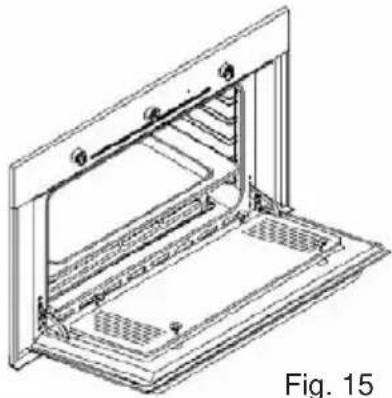

ASISTENCIA TECNICA

Antes de llamar el servicio de Asistencia Técnica en el caso que el horno no funcione le aconsejamos de:

-controller que el enchufe esté conectado correctamente a la red eléctrica;

-controlar que el flujo del gas sea regular y que las tuberías no presenten estrechamientos o interrupciones.

Antes de cualquier intervención, desenchufar el horno. Las partes esmaltadas o pintadas se deben limpiar siempre cada vez que se usa el horno.

Espere que el horno se enfrie y luego lo lave con agua tibia y un detergente neutro. No use nunca para rasquetear, cuchillos, esponjas metálicas, etc. Trate que la grasa no se deposite en las paredes del horno para evitar que se formen olores desagradables durante las cocciones siguientes. La puerta y el vidrio se pueden desmontar, para facilitar la limpieza.
