MANUAL DE USUARIO SPK5006 Manta

Enchufe de entrada de antena FM.

2. ENTRADA DC 12V

Para conectar fuente de alimentación externa DC 12V

3. ALIMENTACIÓN

Conmutador de alimentación ENTRADA DC 12V, ENTRADA AC, desconectar AC o DC.

4. ENTRADA AC

AC 230V\~,50Hz

PANEL FRONTAL

Pulsar, para elegir diferentes efectos musicales

4 SIGUIENTE PUERTO USB B

Pulsar botón, para elegir siguiente puerto USB B

5 PUERTO ANTERIOR USB B

Pulsar botón, para elegir anterior puerto USB B

6 VOLUMEN USB B

Ulizar, para cambiar volumen USB B

7 PAUSA USB B

Pulsar, para detener USB B

8 ENTRADA USB B

Pulsar, para elegir modo USB B.

9 Puerto de entrada USB B

10 VOLUMEN DE GUITARRA

11 VOLUMEN DEL MICRÓFONO

12 ECO

13 Puerto de conexión de GUITARRA

14 Tablero iluminado

15 Puerto de conexión del MICRÓFONO

16 ENTRADA LINEAL AUDIO

Lugar para conexión LINEAL de conector de señal de salida.

17 Diodo de ALIMENTACIÓN

18 ENTRADA AUDIO AUX

Lugar para conexión del conector de señal audio AUX

19 Puerto de entrada USB A

20 MODO DE ESPERA

21 ENTRADA USB A

Pulsar, para elegir modo USB A.

22 PAUSA USB A

Ulizar, para cambiar volumen USB A

24 USB A PREV< (ANTERIOR)

Pulsar, para elegir anterior, en modo USB A

25 USB A NEXT (SIGUIENTE)

Pulsar, para elegir siguiente, en modo USB A

26 MENÚ

Conmutador de selección del menú

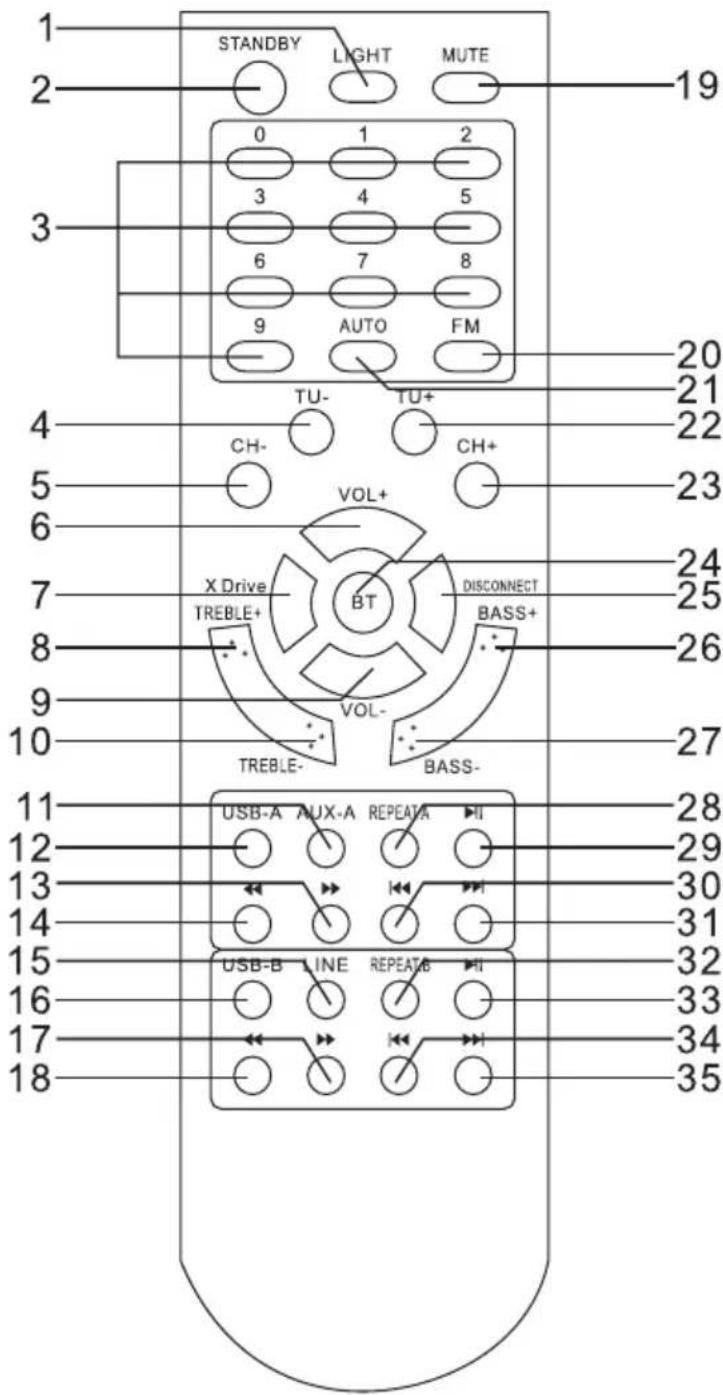

MANDO A DISTANCIA

1 2 3 4 5 6 7 8 9 AUTO FM TU- TU+ CH- CH+ VOL+ X Drive TREBLE+ BT DISCONNECT BASS+ VOL- TREBLE- BASS- USB-A AUX-A REPEATA USB-B LINE REPEATB 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

1. LIGHT
2. STANDBY
3. NUMBER BUTTON
4. TUNING-
5. CHANNEL-
6. VOLUME+
7. X DRIVE
8. TREBLE+
9. VOLUME-
10. TREBLE-
11. AUX-A
12. USB-A
13. USB-A F.WARD
14. USB-A B.WARD
15. LINE
16. USB-B
17. USB-B F.WARD
18. USB-B B.WARD
19. MUTE
20. FM
21. AUTO
22. TUNING+
23. CHANNEL+
24. BT
25. DISCONNECT
26. BASS+
27. BASS-
28. USB-A REPEAT
29. DABSE
30. BREAIOUS
31. NSBTA
32. USB-B REPEAT
33. DABSE
34. BREBBOUS
35. N687B

USO

Funcionamiento estándar

1 Asegurarse que la alimentación está conectada, seguidamente, conectar los enchufes de entrada correspondientes.
2 Conectar la alimentación y esperar 3-4 segundos, para conectar las funciones del altavoz.
3 Pulsar el botón INPUT (ENTRADA), en el panel frontal o mando de distancia, para elegir la fuente de sonido. En la pantalla aparecerá uno de los siguientes comunicados: AUX, LINE IN, USB A, BT, TUNER
4 Para ajustar el volumen, girar la perilla VOLUME (VOLUMEN), en el panel frontal o pulsar el botón VOL +/- en el mando.
5 Pulsar el botón MENÚ en el panel frontal, para visualizar TREBLE, BASS, XDRIVE, LIGHT MODE, VOLUME, seguidamente, girar la perilla VOLUMEN (VOLUME) para ajustar los tonos altos, tonos bajos, modo de luces y efectos de sonido.
6 Para visualizar los modos SCRATCH, REVERB, BEAT BOX, YEAH, OFF pulsar el botón DJ del mando a distancia, utilizar las perillas DJ elegir los efectos de sonido deseados.
7 Pulsar el botón LIGHT MODE (MODO DE LUCES) en el mando distancia, para elegir uno de los siguientes modos: OFF, R, G, B, RG, RB, GB, RGB, AUTO, DEMO.
8 Para desconectar sonido, pulsar el botón MUTE. Pulsar otra vez, para resetear ajustes. Para desconectar/conectar el efecto de tonos bajos, pulsar el botón X Drive del mando a distancia.

Control de colores de luz

Para controlar el modo de luces, pulsar el menú “Speaker” (menú de altavoz) en el panel de altavoz o bien, el botón “light model” (modelo de luz) en mando a distancia.

• R = luz roja intermitente
• G = luz verde intermitente
• B = luz azul intermitente
- RG = luces rojas y verdes intermitentes
- RB = luces rojas y azules intermitentes
- GB = luces verdes y azules intermitentes

• RGB = luces rojas, verdes y azules intermitentes
• Auto = secuencia de colores intermitentes
• Demo = luces intermitentes y colores cambiantes, según ritmo de música.

Funciones del sintonizador

1. Antes de empezar a usar la función de la radio, conectar la antena incluida en el kit. Ajustar la posición de antena, para una mejor recepción de señal.
   Seguidamente, pulsar el botón INPUT (ENTRADA) en panel frontal o (amplifier - amplificador) mando a distancia, para elegir función „FM”.
   2 Utilizar los botones CH+/CH- del mando a distancia, para elegir las emisoras de radio programadas previamente.
   3 Pulsar o mantener pulsados los botones TU+/TU- del mando a distancia, para sintonizar manualmente la frecuencia de radio.
   4 Seguidamente, pulsar el botón AUTO del mando - el dispositivo escaneará las on-das de radio, desde frecuencias bajas hasta altas, memorizando las emisoras sin-tonizadas.

Función KARAOKE

1 El dispositivo detecta automáticamente la conexión de micrófonos MIC1 y MIC2. Desconectar el volumen de los micrófonos y ajustarla gradualmente, después de conectar el micrófono.
2 Pulsar el botón M.VOL+/- del mando a distancia, para ajustar el volumen del micrófono.
3 Pulsar el botón ECHO+/- del mando a distancia, para ajustar el eco del micrófono. Atención: Para reducir el acople de sonido del micrófono, no tocar su parte posterior al cantar. Para evitar el acople de sonido, ajustar gradualmente el volumen del micrófono.

Conectar y desconectar dispositivos, mediante función Bluetooth

• Desconectar todos los dispositivos Bluetooth, conectados previamente con el sistema.
• Conectar la función Bluetooth en el teléfono móvil u otro dispositivo de reproducción de música.
• Ajustar el sistema de sonido, en modo Bluetooth. El diodo azul BT de la pantalla LED indica que el modo está conectado.

• Conectar la función de búsqueda de dispositivos Bluetooth en el teléfono móvil u otro dispositivo de reproducción de música.

• Si el sistema está protegido, indicar contraseña 0000. Si el diodo azul brilla continuamente, la conexión se estableció correctamente.

• Para desconectar el dispositivo Bluetooth, pulsar el botón DISCONNECT (DESCONECTAR).

Función de reproducción desde USB

Interfaz USB A

El dispositivo cuenta con dos puertos USB. Para elegir USB A, pulsar el botón INPUT (ENTRADA) y conectar la memoria USB, para reproducir música.

IMPORTANTE: Los puertos USB están adaptados solamente para transferencia de datos. No conectar otros dispositivos a estos puertos. Se recomienda no utilizar prolongadores de USB.

Función REC-USB (GRABACIÓN)

Los botones RECORD (GRABACIÓN), PAUSE (PAUSA), PLAYBACK (REPRODUCCIÓN) sir-ven solamente para grabar sonido. El puerto REC USB es un puerto destinado para grabar música. La función de grabación está disponible solamente en modos AUX, LINE IN, BT, FM.

1 Botón de grabación: Colocar la memoria USB y pulsar el botón de grabación. En la pantalla, durante unos segundos aparecerá el mensaje WAITING (ESPERANDO), seguidamente aparecerá el mensaje RECORDING (GRABACIÓN) antes de pulsar el botón Start.
2 Botón RECORD (GRABAR): Pulsar este botón en modo de grabación, en la pantalla, durante unos segundos aparecerá el comunicado WAITING (ESPERANDO). Seguidamente, se procederá a reproducir los archivos grabados.
3 Botón PAUSE (PAUSA): Para detener la grabación, pulsar el botón PAUSE (PAUSA), pulsar nuevamente, para continuar grabación.

ENTRADA DE AURICULARES

El dispositivo está equipado con una entrada de auriculares de 6.3 mm de diámetro (PHONE JACK) - ENTRADA DE AURICULARES, que permite escuchar individualmente la música. La salida SPEAKER (ALTAVOZ) quedará automáticamente desconectada.

ADVERTENCIA: EL USO PROLONGADO DE AURICULARES CON EL VOLUMEN MUY ALTO DE MÚSICA, PUEDE CAUSAR DAÑOS IRREVERSIBLES DEL OÍDO.

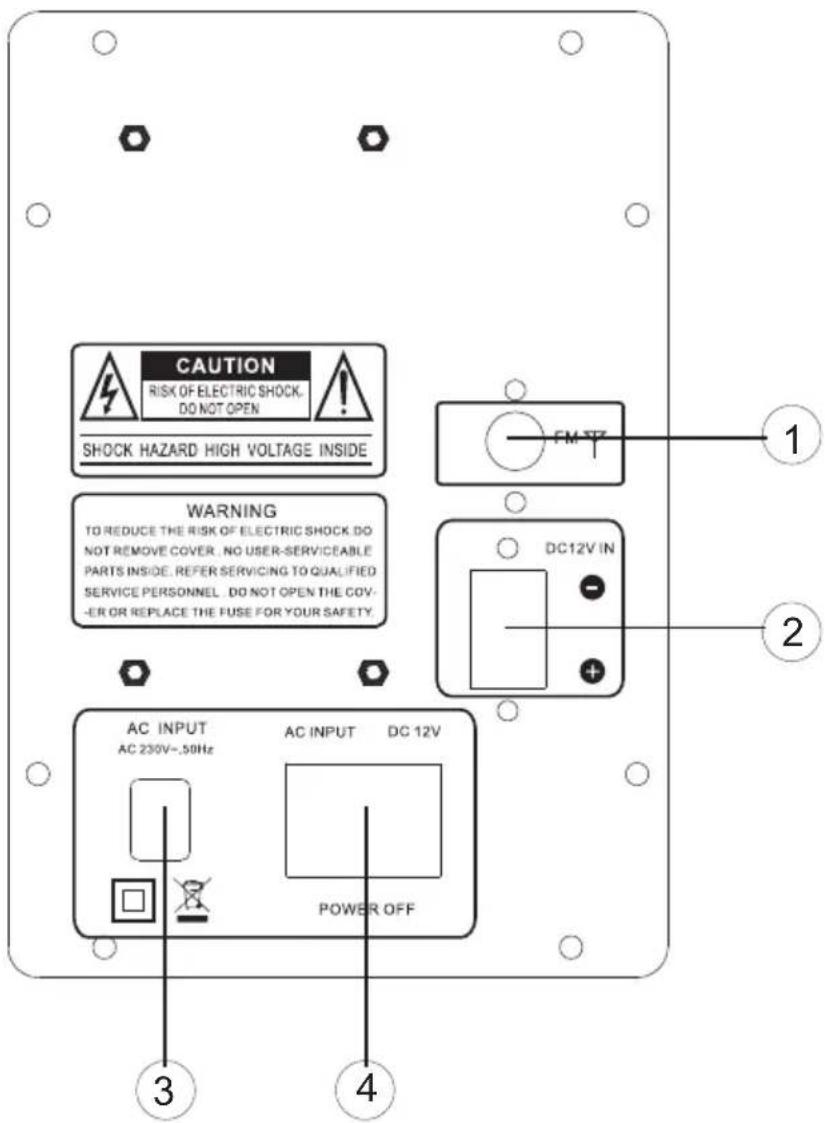

PANNELLO POSTERIORE

CAUTION RISK OF ELECTRIC SHOCK, DO NOT OPEN SHOCK HAZARD HIGH VOLTAGE INSIDE WARNING TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER. NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. DO NOT OPEN THE COV- ER OR REPLACE THE FUSE FOR YOUR SAFETY. DC12V IN AC INPUT AC 230V~50Hz AC INPUT DC 12V POWER OFF ① ② ③ ④

1.ANTENNA FM
