BEDIENUNGSANLEITUNG SPK5006 Manta

Eingangsbuchse der FM-Antenne.

1. DC 12V EINGANG

Zum Anschließen des Außenantriebs DC 12 V

3.ANTRIEB

Antriebsschalter DC 12V EINGANG, AC-EINGANG, Abschalten von AC oder DC.

1. AC-EINGANG

AC 230V\~,50Hz

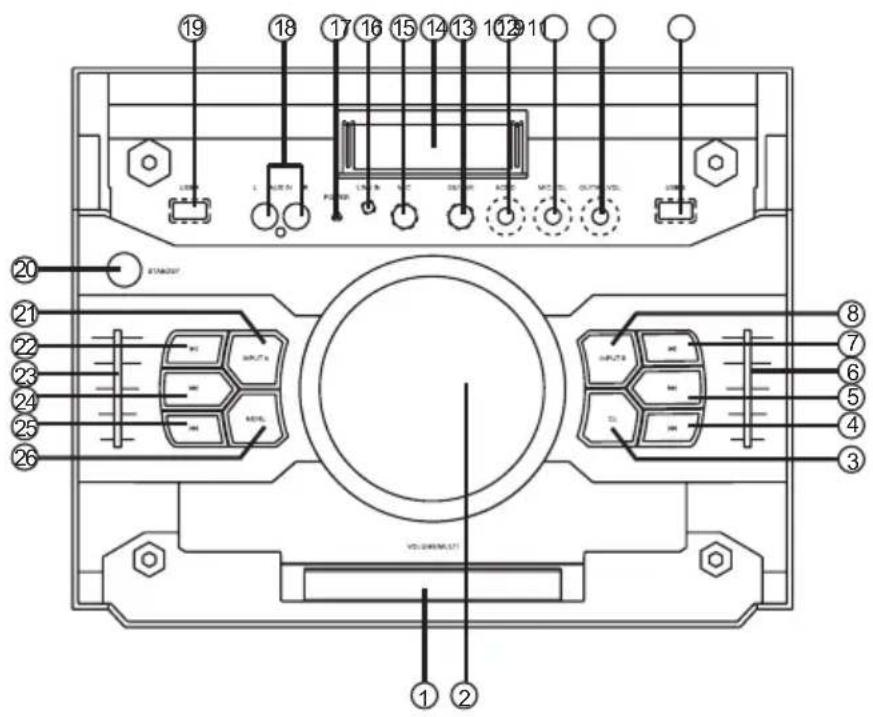

VORDERES PANEEL

Drücken Sie, um verschiedene musikalische Effekte auswählen.

1. Eintrag neben USB-B

Drücken Sie die Taste, um die nächste Eingabe USB B wählen

1. Vorherige Einträge USB B

Drücken Sie die Taste, um den vorherigen USB-Eingang B wählen

1. VOLUME USB B

Verwendet werden, um die Lautstärke des USB-B ändern

1. Pause USB B

Drücken Sie die Taste, um die USB-B zu stoppen

1. INPUT USB B

Drücken Sie, um den USB-Modus B. wählen

1. Eingangsbuchse USB-B

2. VOLUME GUITAR

3. Mikrofonlautstärke

4. ECHO

5. Die Anschlussbuchse GUITAR

6. Beleuchtete Bord

7. Eingangsbuchse MIKROFON

8. LINE AUDIO

LINE-Anschluss Anschluss für das Ausgangssignal.

1. POWER LED

2. AUX AUDIO

Verbindet die AUX-Audiosignal-Anschlüsse.

1. Ein USB-Eingangsbuchse

2. Standby-Modus

3. USB Typ A, INPUT

Drücken Sie, um den USB-Modus A. wählen

22 USB A PAUSE

Drücken Sie die Taste, um den USB-A zu stoppen

1. VOLUME USB A

Verwendet werden, um das Volumen der USB A ändern

1. USB-A Zurück <(zurück)

Drücken Sie, um zum vorherigen Modus USB A wählen

1. USB A WEITER (NEXT)

Drücken Sie die nächste im USB-Modus A wählen

1. MENU

Schalten Sie die Menüauswahl.

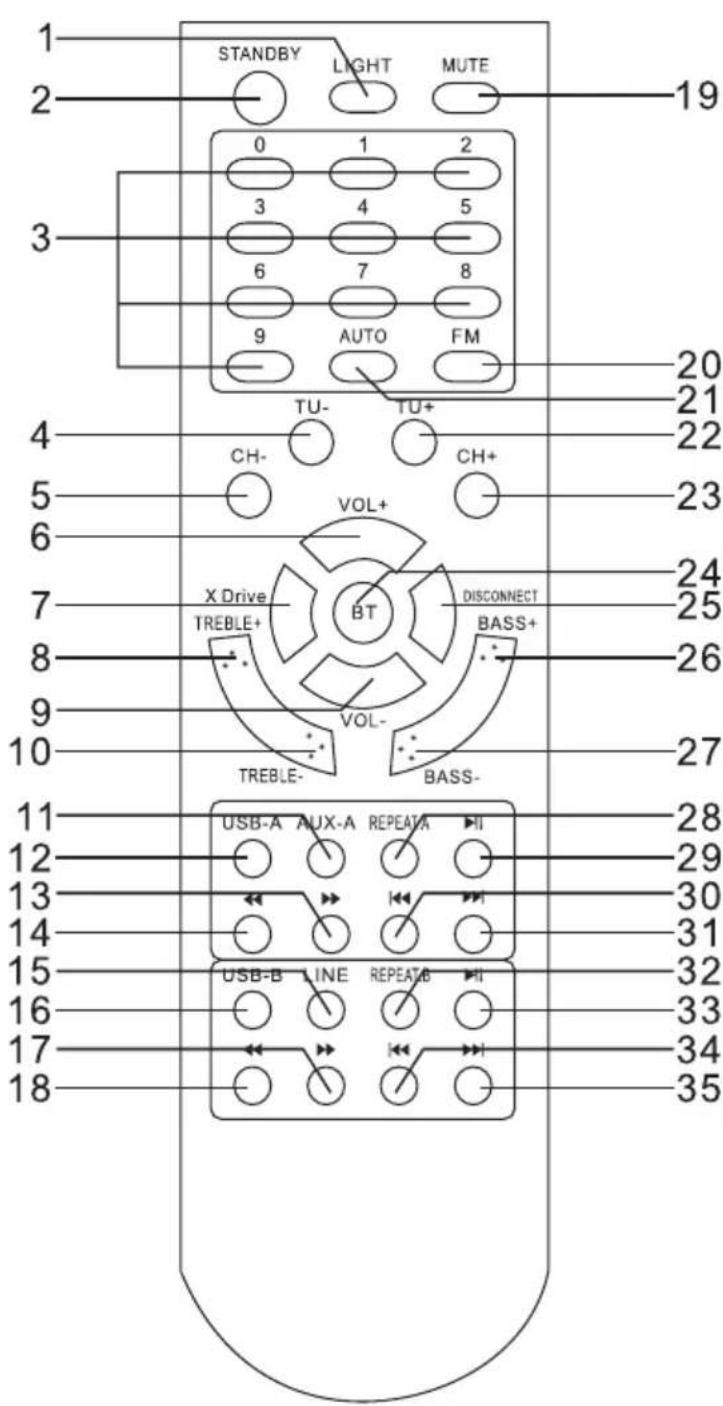

FERNBEDIENUNG

1 2 3 4 5 6 7 8 9 AUTO FM TU- TU+ CH- CH+ VOL+ X Drive BT DISCONNECT BASS+ TREBLE+ VOL- TREBLE- BASS- USB-A AUX-A REPEATA USB-B LINE REPEATB 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

1. LIGHT
2. STANDBY
3. NUMBER BUTTON
4. TUNING-
5. CHANNEL-
6. VOLUME+
7. X DRIVE
8. TREBLE+
9. VOLUME-
10. TREBLE-
11. AUX-A
12. USB-A
13. USB-A F.WARD
14. USB-A B.WARD
15. LINE
16. USB-B
17. USB-B F.WARD
18. USB-B B.WARD
19. MUTE
20. FM
21. AUTO
22. TUNING+
23. CHANNEL+
24. BT
25. DISCONNECT
26. BASS+
27. BASS-
28. USB-A REPEAT
29. BASBA
30. BREAOUS
31. NGB7A
32. USB-B REPEAT
33. DABSE
34. BREEBOUS
35. NGBB

BENUTZUNG

Standardbetrieb

1 Vergewissern Sie sich, dass Stromversorgung abgeschaltet ist und schließen Sie entsprechende Eingangsbuchsen an.
2 Schließen Sie dann das Gerät an die Stromversorgung an und warten Sie 3-4 Sekunden ab, bis die Funktionen des Lautsprechers eingeschaltet sind.
3 Drücken Sie die INPUT (EINGANG) Taste, wählen Sie auf dem vorderen Paneel oder auf der Fernbedienung die Klangquelle, so dass auf dem Display eine der Anzeigen: AUX, LINE IN, USB A, BT, TUNER erscheint.
4 Um die Lautstärke einzustellen, nutzen Sie den Drehknopf VOLUME (LAUTSTÄRKE) auf dem vorderen Paneel oder die Taste VOL+/-auf der Fernbedienung.
5 Drücken Sie die MENU Taste auf dem vorderen Paneel, um TREBLE, BASS, XDRIVE, LIGHT MODE, VOLUME anzuzeigen, drehen Sie anschließend den Drehknopf LAUTSTÄRKE (VOLUME), um Hochtöne, Bässe, Lichtmodus und Klangeffekte zu wechseln.
6 Um die SCRATCH, REVERB, BEAT BOX, YEAH, OFF Modi anzuzeigen, drücken Sie die DJ Taste auf der Fernbedienung, und wählen Sie den Klangeffekt mittels der DJ-Taste.
7 Drücken Sie danach die LIGHT MODE (LICHTMODUS) Taste auf der Fernbedienung, um zwischen den folgenden Modi zu wählen: OFF, R, G, B, RG, RB, GB, RGB, AUTO, DEMO.
8 Um Stimme abzuschalten, drücken Sie die MUTE Taste, und drücken Sie dann wiederholt, um die Einstellungen wieder herzustellen. Um den Basseffekt ein-/auszuschalten, drücken Sie die X Drive Taste auf der Fernbedienung.

Steuern mit Lichtfarben

Um den Lichtmodus zu steuern, drücken Sie das Menü „Speaker“ (Lautsprechermenü) auf dem Lautsprecherpaneel oder die Taste „light model“ (Lichtmodell) auf der Fernbedienung

• R = b l i n k e n
• G = blinkende grüne Lichter
• B = b l i n k e n
• RG = blinkende rote und grüne Lichter
• RB = blinkende rote und blaue Lichter
• GB = blinkende grüne und blaue Lichter
• RGB = blinkende rote, grüne und blaue Lichter
• Auto = Sequenzen blinkender Farben.
- Demo = Lichter blinken und wechseln die Farben, als ob sie auf den Musikrhythmus reagieren würden.

Tunerfunktionen

1 Schließen Sie die beigefügte Antenne vor Beginn der Nutzung von Radiofunktionen an. Die Antenne ist auf den möglichst besten Empfang einzustellen.

Drücken Sie anschließend INPUT (EINGANG) auf dem vorderen Paneel oder (amplifier) auf der Fernbedienung, um die „FM“-Funktion auszuwählen.

2 Wählen Sie die voreingestellten Radiosender mit den CH+/CH-Tasten auf der Fernbedienung aus.

3 Drücken Sie oder halten Sie die TU+/TU- Tasten auf der Fernbedienung gedrückt, um Radiofrequenzen manuell auszuwählen.

4 Drücken Sie anschließend die AUTO Taste auf der Fernbedienung – das Gerät überspringt nun die Radiosender von den niedrigen auf hohe Frequenzen und die speichert die aufeinander folgenden Sender.

KARAOKE Funktion

1 Das Gerät erkennt die angeschlossenen MIC1 und MIC2 Mikrofone automatisch.

Schalten Sie die Lautstärke ab und stellen Sie diese nach dem Anschließen des Mikrofons ein.

2 Wählen Sie die M.VOL+/- Taste auf der Fernbedienung, um Mikrofonlautstärke zu ändern.
3 Um den Echoeffekt des Mikrofons zu ändern, drücken Sie die ECHO+/-. Taste auf der Fernbedienung.

Achtung: Um den Effekt des Mikrofonheulens zu vermeiden, sollte seine Oberseite beim Singen nicht berührt werden. Um den Effekt des Heulens zu vermeiden, sollte die Lautstärke des Mikrofons schrittweise eingestellt werden.

Verbinden oder Trennen von Geräten mit Hilfe der Bluetooth Funktion

• Trennen Sie alle vorher mit dem System verbundenen Bluetooth Geräte.
• Schalten Sie die Bluetooth Funktion des Telefons oder eines anderen Musikwiedergabegeräts ein.
• Stellen Sie das Beschallungssystem im Bluetooth Modus ein. Die blinkende blaue BT Diode im LED Display zeigt den Verbindungsmodus an.
• Schalten Sie die Funktion der Suche nach Bluetooth Geräten im Telefon oder einem anderen Musikwiedergabegerät ein.
• Wählen Sie HIGO-10/100 aus der Liste ausgesuchter Geräte aus.
• Bestätigen Sie Ihre Wahl mit der OK oder YES (JA) Taste, um das System mit einem Telefon oder einem Musikwiedergabegerät zu verbinden.
• Ist das System geschützt, dann geben Sie das Passwort 0000 ein, ununterbrochen leuchtendes blaues Licht der Diode bedeutet eine wirksame Verbindung.
• Um das Bluetooth Gerät abzuschalten, drücken Sie die DISCONNECT (TRENNEN) Taste.

Funktion des USB Ablesens

USB A Interface

Das Gerät verfügt über zwei USB Eingänge. Um USB A auszuwählen, drücken Sie die INPUT (EINGANG) Taste, und schließen Sie dann USB an, um Musik abzuspielen.

WICHTIG: Der USB Port eignet sich ausschließlich für den Transfer von Daten, es dürfen keine anderen Geräte an diesen Eingang angeschlossen werden. Von der Verwendung von USB-Verlängerungen wird abgeraten.

REC-USB (AUFZEICHNUNG) Funktion

Die Tasten RECORD (AUFZEICHNUNG), PAUSE (PUSE), PLAYBACK (WIEDERGABE) dienen ausschließlich zu Zwecken der Registrierung von Klängen. Der REC USB Eingang ist ein Eingang für Musikaufzeichnung. Die Aufzeichnungsfunktion funktioniert ausschließlich in den Modi AUX, LINE IN, BT, FM.

1 Aufzeichnungstaste: Schließen Sie das USB Gerät an und drücken Sie die Aufzeichnungstaste, und im Display erscheint für einige Minuten die Anzeige WAITING (WARTEN), und anschließend RECORDING (AUZEICHNUNG) direkt vor dem Drücken der Starttaste.

2 Die RECORD (AUZEICHNUNG) Taste: Drücken Sie die Taste im Aufzeichnungsmodus, und im Display erscheint für einige Sekunden die Anzeige WAITING (WARTEN). Danach beginnt die Wiedergabe aufgezeichneter Dateien.

3 PAUSE (PAUSE) Taste: Um die Wiedergabe zu stoppen, drücken Sie auf die PAUSE (PAUSE) Taste, wiederholtes Drücken startet weiteres Aufzeichnen.

EINGANG FÜR KOPFHÖRER

Für das individuelle Abhören, ist ein Kopfhörerstecker mit 6.3 mm Durchmesser an die Buchse (PHONE JACK) KOPFHÖREREINGANG anzuschließen. Der Ausgang aus dem SPEAKER (LAUTSPRECHER) wird automatisch gesperrt.

WARNUNG: LÄNGERES HÖREN VON LAUTSTARKEN KLÄNGEN KANN HÖRSCHÄDEN ZUR FOLGE HABEN.

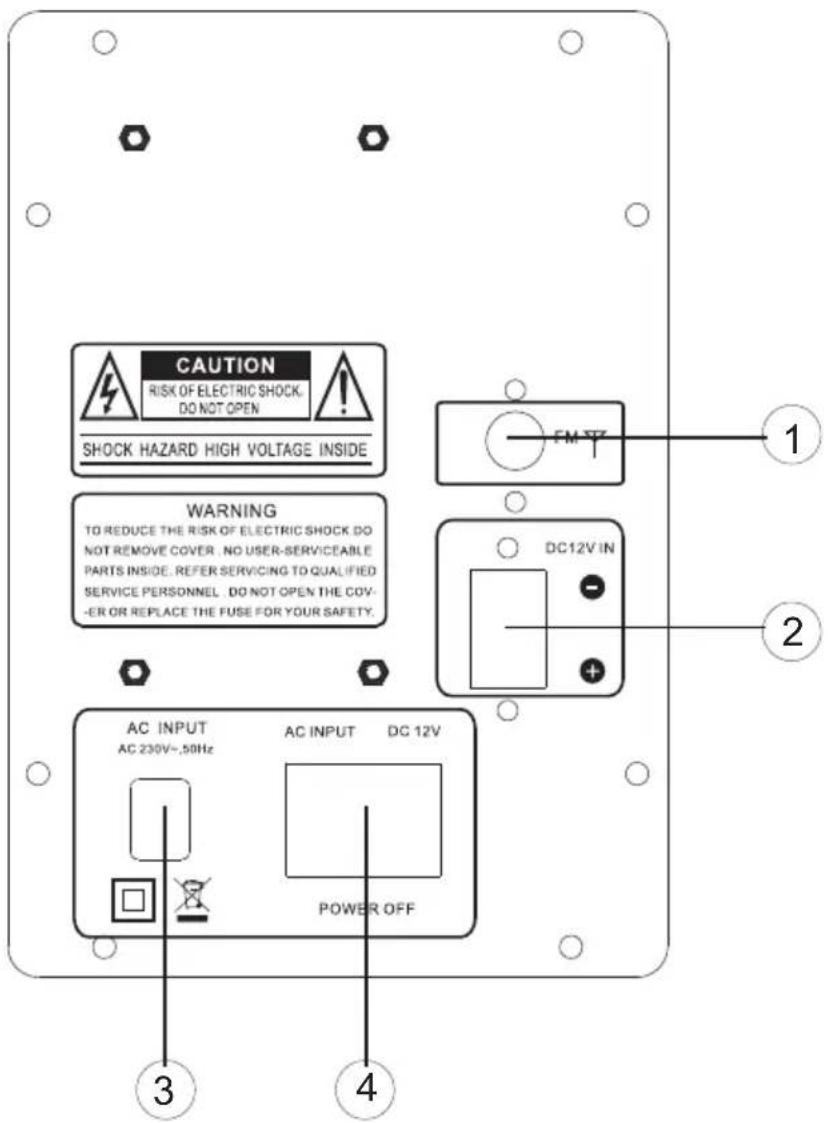

PANEL POSTERIOR

CAUTION RISK OF ELECTRIC SHOCK. DO NOT OPEN SHOCK HAZARD HIGH VOLTAGE INSIDE WARNING TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER . NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. DO NOT OPEN THE COV- ER OR REPLACE THE FUSE FOR YOUR SAFETY. DC12V IN AC INPUT AC 230V~.50Hz AC INPUT DC 12V POWER OFF ① ② ③ ④

1. ANTENA FM
