SPK5009 - Altavoz Manta - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz
Marca	Manta
Modelo	SPK5009
Alimentación	220 V CA, 50 Hz
Rango de frecuencia	40 Hz - 20 kHz
Impedancia	4 Ω
Sensibilidad	93 dB ± 3 dB
Control remoto	Sí, incluido
Tomas de micrófono	Sí (2x 6,3 mm jack)
Pantalla LED	Sí
Entrada SD/USB	Sí (USB 2.0, tarjeta SD)
Ecualizador	Ecualizador gráfico de 6 bandas
Función X-BASS	Sí (refuerzo de graves ajustable)
Control de volumen	Sí (volumen principal, volumen de micrófono)
Refrigeración	Ranuras de ventilación, distancia min. 10 cm
Carcasa	No abrir
Peso	aprox. 5 kg (estimado)
Dimensiones (An x Al x Pr)	aprox. 300 x 400 x 250 mm (estimado)

Preguntas frecuentes - SPK5009 Manta

¿Cómo enciendo el dispositivo?

Presione el INTERRUPTOR DE ALIMENTACIÓN en el panel frontal para encender o apagar el dispositivo.

¿Cómo puedo ajustar la función X-BASS?

Gire el Control X-BASS en el panel frontal para aumentar la intensidad de los graves. El ajuste es continuo.

¿Cómo conecto un micrófono?

Conecte un micrófono de 6,3 mm jack en una de las Tomas de micrófono en el panel frontal. Ajuste el volumen con MIC VOLUME.

¿Qué fuentes de audio puedo conectar?

Puede reproducir música a través de USB, tarjeta SD, Entrada AUX (trasera) o Bluetooth (si está disponible). El modo se selecciona con el botón MODE.

¿Cómo sintonizo la radio FM?

Presione el botón MODE hasta que aparezca FM en la pantalla. Use CH+/CH- en el control remoto para buscar emisoras.

¿No funciona el control remoto?

Verifique las baterías (2x AAA) y apunte el control remoto al receptor infrarrojo. Elimine obstáculos.

¿Puedo ajustar el ecualizador?

Sí, a través del botón EQUALIZER puede alternar entre diferentes perfiles de sonido o realizar ajustes individuales con el control remoto.

¿Cómo puedo controlar el volumen?

Gire el control VOLUMEN PRINCIPAL en el panel frontal o use VOL+/VOL- en el control remoto.

¿Qué significa el botón MUTE?

El botón MUTE silencia el sonido inmediatamente. Presionarlo nuevamente reactiva el sonido.

¿Cómo limpio el dispositivo?

Desconecte el cable de alimentación. Limpie la carcasa con un paño suave y seco. No use limpiadores agresivos.

MANUAL DE USUARIO SPK5009 Manta

IMPORTANTES MEDIDAS DE SEGURIDAD

Antes de empezar a usar el dispositivo, por favor, lean atentamente todos los manuales de uso y seguridad. Seguir estrictamente las recomendaciones contenidas en este Manual y guardar las Instrucciones para su uso posterior.

1. Asegurarse que el cable de alimentación conectado al dispositivo no dificulta el movimiento. No colocar objetos pesados sobre el cable, porque puede sufrir daños. Desenchufar tirando del conector y no del cable. Evitar el uso de prolongadores.
2. Ventilación: Colocar el dispositivo en un lugar bien ventilado, a una distancia de al menos 10 cm de otros objetos. No cubrir con telas o mantas. No dejar sobre la cama, sofá o alfombra, para no obstaculizar los orificios de ventilación.
3. Desmontaje de carcasa: QUEDA PROHIBIDO desmontar la carcasa. Dentro de la carcasa, no hay elementos que puedan ser utilizados. Si fuese necesario, reparar solamente en un taller autorizado.
4. Si sale humo u olor extraño del dispositivo, desconectar inmediatamente la corriente. Entregar el dispositivo al lugar, donde fue comprado.

Atención: este sistema se debe conectar a corriente eléctrica 220V AC, 50 Hz. Comprobar las características del circuito eléctrico local.

ESPECIFICACIÓN DEL PRODUCTO:

• Mando remoto
• Entrada de micrófono
• Pantalla LED
• Slot para tarjeta SD/puerto USB
• Ecualizador gráfico de 6 frecuencias
• Ajuste de potencia de función X - BASS (amplificación de tonos bajos)

• Rango de frecuencias: 40Hz\~20KHz
- Impedancia: 4 Ω
• Sensibilidad: 93dB/3dB

INSTRUCCIONES DE USO DE FUNCIONES DEL PANEL FRONTAL

MODO: Botón USB/SD/LINE (entrada audio)

Botón de reproducción NEXT (SIGUIENTE).

Botón de reproducción PREV (ANTERIOR). ECU-

ALIZADOR.

Puerto de entrada USB.

Slot para tarjeta SD.

Perilla de ajuste MIC BASS (tonos bajos del micrófono). Perilla de ajuste MIC TREBLE (tonos altos del micrófono) Perilla de ajuste MIC VOLUME (volumen del micrófono). Ajuste X-BASS (amplificación de tonos bajos).

Pantalla LED.

INTERRUPTOR DE CORRIENTE.

Puerto de entrada del MICRÓFONO.

Perilla de ajuste de retraso del micrófono.

Perilla de ajuste de eco del micrófono.

AJUSTE PRINCIPAL DE VOLUMEN.

INSTRUCCIONES DE USO DE FUNCIONES DEL PANEL POSTERIOR

1. ENTRADA AUDIO: Enchufe de entrada de señal audio DVD/TV u otro reproductor AV AUX.
2. Conmutador AUDIO INPUT (ENTRADA AUDIO) y elegir LED.
3. Entrada AC: AC220V.

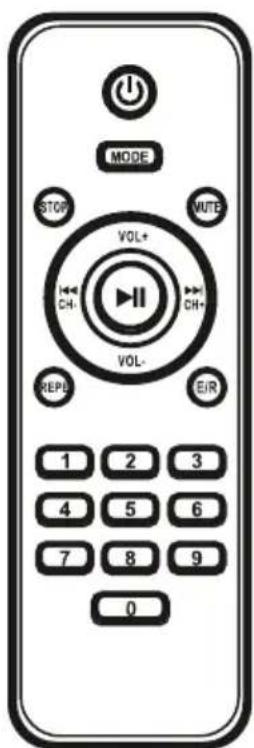

MANDO REMOTO

Espera para MP3

Botón USB/SD/LINE (entrada audio)

Botón prev/FM CH (anterior/canal

FM) para MP3 Botón play/pause

(reproducción/pausa) para MP3 Sintonizador de radio FM

Botón next/FM CH (siguiente/canal

FM) para MP3 Botón Repeat (Repetir) para MP3

Botón Stop (Detener) para MP3

Botón para aumentar volumen de

MP3 Botón para reducir volumen de

MP3 Botón Mute (Silenciar)

Botón de ecualizador para MP3

Botón numérico para MP3

ESQUEMA DE CONEXIONES EN PANEL POSTERIOR

INSTRUCCIONES DE USO

1. Conectar cables de señal, según instrucciones de conexión en panel posterior.
2. Para garantizar un valor adecuado de tensión, conectar el cable de fuente electrónica y encender alimentación.
3. Utilizar los botones, para ajustar el sistema, según sus preferencias.

MEDIDAS DE SEGURIDAD

Para evitar problemas de uso y daños graves del dispositivo, atenerse a siguientes recomendaciones:

1. Desenchufar el cable, rando del conector.
2. Durante su uso, el dispositivo audio debe colocarse lejos de fuentes de calor.
3. No intentar reparar o modificar el dispositivo.
4. No tocar componentes internos, porque existe riesgo de descargas eléctricas y daños al dispositivo.
5. Desenchufar, si no se utiliza durante un periodo prolongado.
6. Asegurarse que el producto se coloca en un lugar seco y bien ventilado, dejando al menos 20 cm de espacio libre alrededor.

DISTRIBUIDOR EN ESPAÑA: BLUEVISION ENTERTAINMENT SPAIN S.A

Polígono Neinor Henares, Edificio 2, Nave 1 28880 Meco (Madrid)

tel: [phone] e-mail: [e-mail]

Horario de atención al cliente: L-J de 9:00 a 19:00 y V de 9:00 a 15:00
