SPK5009 - Reproduktor Manta - Bezplatný návod k obsluze

Typ produktu	Reproduktor
Značka	Manta
Model	SPK5009
Napájení	220 V AC, 50 Hz
Frekvenční rozsah	40 Hz - 20 kHz
Impedance	4 Ω
Citlivost	93 dB ± 3 dB
Dálkové ovládání	Ano, součástí
Mikrofonové vstupy	Ano (2x 6,3 mm jack)
LED displej	Ano
SD/USB vstup	Ano (USB 2.0, SD karta)
Ekvalizér	6pásmový grafický ekvalizér
Funkce X-BASS	Ano (nastavitelné zesílení basů)
Regulace hlasitosti	Ano (hlavní hlasitost, hlasitost mikrofonu)
Chlazení	Větrací otvory, vzdálenost min. 10 cm
Kryt	Neotevírejte
Hmotnost	cca 5 kg (odhad)
Rozměry (ŠxVxH)	cca 300 x 400 x 250 mm (odhad)

Často kladené otázky - SPK5009 Manta

Jak zapnout zařízení?

Stiskněte VYPÍNAČ NAPÁJENÍ na přední straně pro zapnutí nebo vypnutí zařízení.

Jak nastavit funkci X-BASS?

Otáčejte Ovladačem X-BASS na přední straně pro zvýšení intenzity basů. Nastavení je plynulé.

Jak připojit mikrofon?

Zapojte 6,3 mm jack mikrofon do jednoho z mikrofonových vstupů na přední straně. Hlasitost regulujte pomocí MIC VOLUME.

Jaké audio zdroje mohu připojit?

Můžete přehrávat hudbu přes USB, SD kartu, AUX vstup (vzadu) nebo Bluetooth (je-li k dispozici). Režim se volí tlačítkem MODE.

Jak naladit FM rádio?

Stiskněte MODE tlačítko, dokud se na displeji neobjeví FM. Použijte CH+/CH- na dálkovém ovladači pro vyhledávání stanic.

Ne funguje dálkové ovládání?

Zkontrolujte baterie (2x AAA) a nasměrujte dálkové ovládání na infračervený přijímač. Odstraňte překážky.

Mohu upravit ekvalizér?

Ano, pomocí tlačítka EKVALIZÉR můžete přepínat mezi různými zvukovými profily nebo provádět individuální nastavení pomocí dálkového ovládání.

Jak regulovat hlasitost?

Otáčejte regulátorem HLAVNÍ HLASITOST na přední straně nebo použijte VOL+/VOL- na dálkovém ovladači.

Co znamená tlačítko MUTE?

Tlačítko MUTE okamžitě vypne zvuk. Opětovným stisknutím se zruší ztlumení.

Jak čistit zařízení?

Odpojte napájecí kabel. Čistěte kryt měkkým suchým hadříkem. Nepoužívejte agresivní čisticí prostředky.

NÁVOD K OBSLUZE SPK5009 Manta

Před zahájením používání zařízení si prosím přečtěte všechny návody k použití a BHP. Dodržujte pokyny uvedené v tomto návodu a uschovejte jej k pozdějšímu použití.

1. Ujistěte se, že napájecí kabel připojený k zařízení není překážkou pro pohyb. Nestavějte na napájecím kabelu těžké objekty, hrozí jeho poškození. Při odpojování kabelu ze zásuvky tahejte za zástrčku, nikoliv za kabel. Vyhýbejte se používání prodlužovacích kabelů.
2. Ventilace: Zřízení je nutno postavit v dobře ventilované místnosti a zachovat odstup cca 10 cm od jiných objektů. Nezakrývejte zařízení žádným materiálem či dekami. Zařízení nestavějte na posteli, pohovce či koberci, hrozí zakry ventilačních otvorů.
3. Demontáž krytu: Demontáž krytu JE ZAKÁZÁNA. Uvnitř krytu se nenacházejí žádné díly, které je možné použít. V případě nutnosti opravy vyhledejte příslušný servis.
4. V případě, že ze zařízení uniká kouř nebo smrad, neprodleně odpojte od elektrického proudu. Zařízení odevzdejte do servisu v místě, kde bylo zakoupeno.

Pozor: Tento systém je napájen napětím 220 V AC, 50 Hz. Ujistěte se, že stejné napětí je v místě použití systému.

SPECIFIKACE VÝROBKU:

• Dálkový ovladač
- Mikrofonové vstupy
- LED displej obrazovky
- Slot na SD karty/USB
- 6 pásmový grafický equalizér
- Regulace síly zvuku funkce X-BASS (zdůraznění nízkých tónů)
- Frekvenční rozsah: 40Hz\~20KHz
- Impedance: 4 Ω
- Czułość:93dB?}3dB

NÁVOD K OBSLUZE FUNKCÍ NA PŘEDNÍM PANELU

REŽIM: Tlačítko USB/SD/LINE (audio vstup)

Tlačítko přehrávání NEXT (DALŠÍ).

Tlačítko přehrávání PREV (PŘEDCHOZÍ).

EQUALIZÉR.

USB vstup.

Slot na SD karty.

Regulační knoík MIC BASS (nízké tóny mikrofonu).

Regulační knoík MIC TREBLE (vysoké tóny mikrofonu)

Regulační knoík MIC VOLUME (hlasitost mikrofonu).

Regulace X-BASS (zdůraznění nízkých tónů).

LED displej.

VYPÍNAČ NAPÁJENÍ.

Vstup MICROPHONE.

Regulační knoík pro opoždění mikrofonu.

Regulační knoík pro reverb mikrofonu.

HLAVNÍ REGULACE HLASITOSTI.

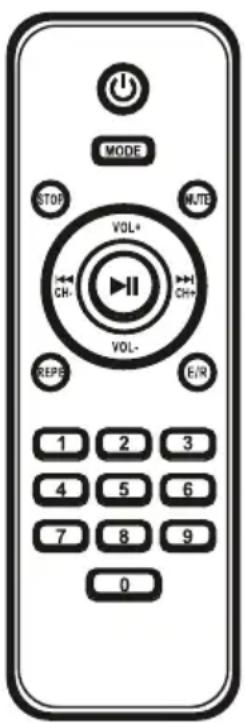

DÁLKOVÝ OVLADAČ

Očekávání pro MP3

Tlačítko USB/SD/LINE (audio vstup)

Tlačítko prev/FM CH (předchozí/FM

kanál) pro MP3

Tlačítko play/pause (přehrávání/pauza)

pro MP3

FM Tuner

Tlačítko next/FM CH (další/FM kanál)

pro MP3

Tlačítko Repeat (Opakování) pro MP3

Tlačítko Stop (Zastavit) pro MP3

Tlačítko zvýšení hlasitos pro MP3

Tlačítko snížení hlasitos pro MP3

Tlačítko Mute (Ztlumit)

Tlačítko equalizéru pro MP3

Číselní tlačítko pro MP3

NÁVOD K OBSLUZE FUNKCÍ NA ZADNÍM PANELU

1. AUDIO VSTUP: Vstup pro audio signál DVD/TV nebo jiný přehrávač AV AUX.
2. Přepněte na AUDIO INPUT (AUDIO VSTUP) a zvolte LED.
3. Vstup AC: AC220V.

NÁVOD K POUŽITÍ

1. Připojte signálové kabely v souladu s návodem pro připojení na zadním panelu.
2. Pro zajištění správného napětí připojte napájecí kabel a zapněte proud.
3. Pomocí tlačítek systém nastavte podle svých audio preferencí.

SCHÉMA PŘIPOJENÍ NA ZADNÍM PANELU

BEZPEČNOSTNÍ OPATŘENÍ

Za účelem zamezení provozním problémům či závažného poškození zařízení je nutno postupovat podle níže uvedených doporučení:

1. Při odpojování napájecího kabelu tahejte za zástrčku a nikoliv za kabel.
2. Zapnutá audio zařízení musí být umístěna daleko od topných zařízení.
3. Nepokoušejte se zařízení opravovat nebo upravovat.
4. Nedotýkejte se vnitřních dílů, hrozí riziko úrazu elektrickým proudem nebo poškození zařízení.
5. Pokud zařízení není používáno po delší dobu, vyjměte zástrčku z elektrické zásuvky.
6. Ujistěte se, že audio výrobek byl umístěn na suchém a ventilovaném místě, a že kolem něj bylo ponecháno 20 cm volného prostoru.
