SPK5009 - Lautsprecher Manta - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher
Marke	Manta
Modell	SPK5009
Stromversorgung	220 V AC, 50 Hz
Frequenzbereich	40 Hz - 20 kHz
Impedanz	4 Ω
Empfindlichkeit	93 dB ± 3 dB
Fernbedienung	Ja, enthalten
Mikrofonbuchsen	Ja (2x 6,3 mm Klinke)
LED-Display	Ja
SD-/USB-Eingang	Ja (USB 2.0, SD-Karte)
Equalizer	6-Band grafischer Equalizer
X-BASS-Funktion	Ja (regelbare Bassanhebung)
Lautstärkeregelung	Ja (Hauptlautstärke, Mikrofonlautstärke)
Ku00fchlung	Lu00fcftungsschlitze, Abstand min. 10 cm
Gehu00e4use	Nicht u00f6ffnen
Gewicht	ca. 5 kg (schu00e4tzungsweise)
Abmessungen (BxHxT)	ca. 300 x 400 x 250 mm (schu00e4tzungsweise)

Häufig gestellte Fragen - SPK5009 Manta

Wie schalte ich das Geru00e4t ein?

Druecken Sie den STROMVERSORGUNGSAUSSCHALTER auf der Vorderseite, um das Geru00e4t ein- oder auszuschalten.

Wie kann ich die X-BASS-Funktion einstellen?

Drehen Sie den X-BASS Regler auf der Vorderseite, um die Bassintensitu00e4t zu erhoohen. Die Einstellung ist stufenlos.

Wie verbinde ich ein Mikrofon?

Stecken Sie ein 6,3 mm Klinkenmikrofon in eine der Mikrofonbuchsen auf der Vorderseite. Regeln Sie die Lautstaerke mit MIC VOLUME.

Welche Audioquellen kann ich anschlieu00dfen?

Sie koennen u00fcber USB, SD-Karte, AUX-Eingang (hinten) oder Bluetooth (falls vorhanden) Musik abspielen. Der Modus wird mit der MODE-Taste gewu00e4hlt.

Wie stelle ich das FM-Radio ein?

Dru00fccken Sie die MODE-Taste, bis FM im Display erscheint. Verwenden Sie CH+/CH- auf der Fernbedienung, um Sender zu suchen.

Funktioniert die Fernbedienung nicht?

Ueberpru00fcfen Sie die Batterien (2x AAA) und richten Sie die Fernbedienung auf den Infrarotempfu00e4nger. Klaeren Sie Hindernisse.

Kann ich den Equalizer anpassen?

Ja, u00fcber die EQUALIZER-Taste koennen Sie zwischen verschiedenen Klangprofilen wechseln oder mit der Fernbedienung individuelle Einstellungen vornehmen.

Wie kann ich die Lautstaerke regeln?

Drehen Sie den HAUPTEINSTELLUNG LAUTSTAERKE-Regler auf der Vorderseite oder verwenden Sie VOL+/VOL- auf der Fernbedienung.

Was bedeutet die MUTE-Taste?

Die MUTE-Taste schaltet den Ton sofort aus. Erneutes Dru00fccken hebt die Stummschaltung auf.

Wie reinige ich das Geru00e4t?

Ziehen Sie den Netzstecker. Reinigen Sie das Gehu00e4use mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

BEDIENUNGSANLEITUNG SPK5009 Manta

WICHTIGE SICHERHEITSMAßNAHMEN

Lesen Sie bitte vor Beginn der Nutzung des Geräts alle Bedienungsanleitungen und Arbeitsschutzanweisungen durch. Die in der vorliegenden Anleitung enthaltenen Hinweise sind einzuhalten und das Dokument der Anleitung für späteren Gebrauch aufzubewahren.

1. Vergewissern Sie sich, dass das ans Gerät angeschlossene Stromversorgungskabel ein freies Bewegen in der Nähe des Geräts nicht einschränkt. Stellen Sie keine schweren Gegenstände auf dem Versorgungskabel ab, da es zu seiner Beschädigung führen könnte. Halten Sie beim Herausziehen des Netzkabels aus der Steckdose immer fest am Stecker und nicht am Kabel selbst.
   Verlängerungsleitungen sind zu vermeiden.
2. Lüftung: Das Gerät ist in einem gut gelüfteten Raum und im Abstand von ca. 10 cm von anderen Gegenständen abzustellen. Das Gerät darf nicht mit Stoffen oder Decken verdeckt werden. Stellen Sie das Gerät nicht auf einem Bett, Sofa oder Teppich ab, da es zur Verdeckung von Lüftungsöffnungen führen wird.
3. Demontage des Gehäuses: das Gehäuse DARF NICHT auseinandergebaut werden. Im Inneren des Gehäuses befinden sich keine Teile, die benutzt werden könnten. Bei Bedarf beauftragen Sie Fachleute einer Kundenservicestelle mit der ggf. notwendigen Reparatur.
4. Setzt das Gerät Geruch oder Rauch frei, dann ist die Stromversorgung unverzüglich abzuschalten. Das Gerät ist an der Stelle zur Wartung zu übergeben, an der es erworben worden ist.

Achtung: Dieses System wird mit 220 V AC, 50 Hz Spannung versorgt. Vergewissern Sie sich, dass die Spannung bei Ihnen zu Hause mit der vorstehend angegebenen übereinstimmt.

SPEZIFIKATION DES PRODUKTS:

• Fernbedienung
• Mikrofonbuchsen
• LED-Bildschirm des Displays
• Eingang für SD-/USB-Karten
• graphischer 6-Band Equalizer
• Lautstärkeeinstellung der X-BASS-Funktion (Höhereinstellung von niedrigen Tönen)
• Frequenzbereich: 40Hz\~20KHz
• Impedanz: 4 Ω
• Empfindlichkeit: 93dB?}3dB

BEDIENUNGSANLEITUNG FÜR FUNKTIONEN AM FRONTPANEEL

MODUS: USB/SD/LINE Taste (Audio-Eingang)

Wiedergabetaste NEXT (NÄCHSTER).

Wiedergabetaste PREV (VORHERIGER).

EQUALIZER.

USB-Eingangsbuchse.

SD-Kartenfach.

Einstellknopf MIC BASS (niedrige Mikrofontöne).

Einstellknopf MIC TREBLE (hohe Mikrofontöne)

Einstellknopf MIC VOLUME (Mikrofonlautstärke).

X-BASS Reglung (Höhereinstellung von niedrigen Tönen).

LED-Display.

STROMVERSORGUNGSAUSSCHALTER.

Eingangsbuchse MICROPHONE.

Einstellungsdrehknopf für Mikrofonverspätung.

Einstellungsdrehknopf des Mikrofonnachhalls.

HAUPTEINSTELLUNG LAUTSTÄRKE.

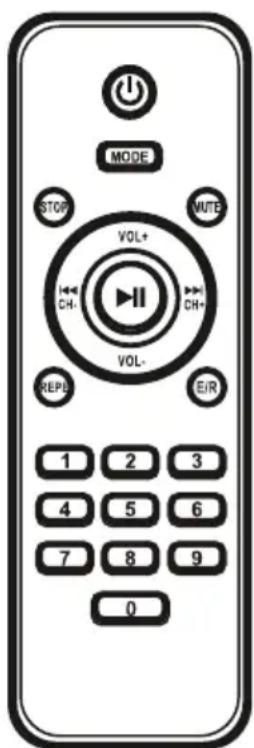

FERNBEDIENUNG

Warten für MP3

USB/SD/LINE Taste (Audio-Eingang)

prev/FM CH Taste (vorheriger/FM-Channel) für MP3

play/pause Taste (Wiedergabe/Pause) für MP3

FM-Radiotuner

next/FM CH Taste (nächster/FM-Channel) für MP3

Repeat Taste (Wiederholen) für MP3

Stop Taste (Stoppen) für MP3

Lautstärkeerhöhungstaste für MP3

Lautstärkereduzierungstaste für MP3

Mute Taste (Ton aus)

Equalizer Taste für MP3

Zahlentaste für MP3

BEDIENUNGSANLEITUNG FÜR FUNKTIONEN AM HINTEREN PANEEL

1. AUDIO EINGANG: Eingangsbuchse des Signals des Audio DVD/TV oder eines anderen AV AUX Wiedergabegeräts.
2. Schalten Sie auf AUDIO INPUT (AUDIO EINGANG) um und wählen Sie LED.
3. AC-Eingang: AC220V.

BEDIENUNGSANLEITUNG

1. Schließen Sie die Signalkabel am hinteren Paneel gemäß Bedienungsanleitung an.

2. Um einen korrekten Spannungswert zu gewährleisten, schließen Sie das Kabel der elektronischen Quelle an und schalten Sie die Stromversorgung ein.

3. Stellen Sie das System mit Hilfe von Tasten gemäß Ihren Audio-Präferenzen ein.

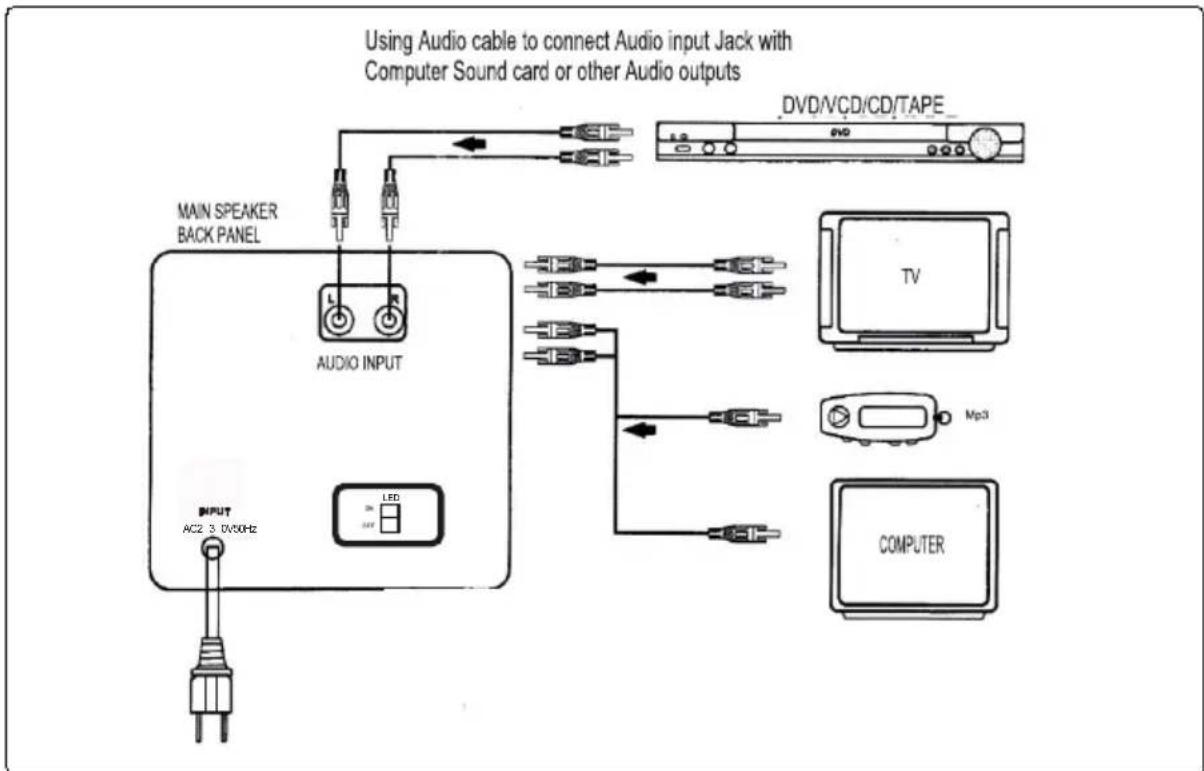

VERBINDUNGSSCHEMA AM HINTEREN PANEEL

VORSICHTSMAßNAHMEN

Um Betriebsprobleme oder eine ernsthafte Beschädigung des

Geräts zu vermeiden, sind die nachstehenden Hinweise einzuhalten:

1. Ziehen Sie beim Trennen des Netzkabels von der

Stromversorgungsdose nicht am Kabel, sondern am Stecker.

1. Audiogeräte im Betrieb sollten weit von Heizungsgeräten platziert sein.

2. Es dürfen keine Reparatur- oder Abänderungsversuche des Geräts unternommen werden.

3. Innenteile dürfen nicht berührt werden, da es Stromschlag oder Beschädigung des Geräts zur Folge haben kann.
4. Sollte das Gerät über einen längeren Zeitraum nicht benutzt werden, dann ziehen Sie seinen Stecker aus der Stromversorgungsdose heraus.
5. Vergewissern Sie sich, dass das Audioprodukt an einer trockenen und gut gelüfteten Stelle aufgestellt worden ist, und dass um das Gerät herum 20 cm Freiraum gelassen worden ist.
