Tipo de producto	Campana extractora de cocina
Modelo	3AF3-644X
Marca	Fagor
Alimentación	220-240 V ~ 50/60 Hz
Velocidades del ventilador	Baja, media, alta, turbo
Iluminación	Iluminación independiente (incandescente/halógena/LED)
Tipo de control	Botones (interruptor basculante) con panel frontal retráctil
Modos de funcionamiento	Extracción de aire (conducto al exterior) o recirculación de aire (con filtro de carbón)
Filtro de grasa	Aluminio, lavable (apto para lavavajillas), limpiar mensualmente
Filtro de carbón	Carbón activado, reemplazar cada 3-4 meses (solo modo recirculación)
Instalación	Montaje en pared sobre encimera de gas/electricidad, telescópica
Características de seguridad	Apagado automático al retraer el panel frontal, protección contra sobrecarga
Eficiencia energética	Compatible con la Directiva ErP 2009/125/EC
Garantía	Según la tarjeta de garantía
Peso	Aprox. 15 kg (típico para esta clase)
Dimensiones (An x Pr x Al)	Aprox. 600 x 300 x 150 mm (cuerpo telescópico)
Diámetro del conducto de salida	120 o 150 mm
Longitud máxima del conducto	4-5 m
Color	Acero inoxidable

Preguntas frecuentes - 3AF3-644X FAGOR

¿Cómo instalo la campana extractora?

La instalación debe ser realizada por un profesional cualificado. La campana debe fijarse de forma segura a la pared sobre la encimera a la distancia recomendada. Para el modo de extracción, conéctela a un conducto de ventilación. Para el modo de recirculación, instale un filtro de carbón activado. Consulte el manual para obtener instrucciones detalladas.

¿Con qué frecuencia debo limpiar el filtro de grasa?

El filtro de grasa de aluminio debe limpiarse al menos una vez al mes. Se puede lavar a mano con detergente suave o en el lavavajillas. Después de varios ciclos de lavavajillas, puede producirse una ligera decoloración, lo cual es normal.

¿Cuándo debo reemplazar el filtro de carbón?

El filtro de carbón activado solo se utiliza en el modo de recirculación. No se puede lavar y debe reemplazarse cada 3-4 meses, o con más frecuencia si cocina mucho.

¿Cómo reemplazo la bombilla?

La campana utiliza módulos incandescentes, halógenos o LED de las mismas especificaciones que el original. Consulte la figura 7 del manual para las instrucciones de reemplazo. Si tiene dudas, póngase en contacto con el servicio técnico autorizado.

¿Por qué no se enciende la campana?

Asegúrese de que el panel frontal retráctil esté completamente extendido. La campana tiene un interruptor de límite que activa el ventilador solo cuando el panel está fuera. Verifique también la alimentación eléctrica y el enchufe.

¿Puedo usar la campana sin el filtro de grasa?

No, nunca opere la campana sin los filtros de grasa de aluminio. Atrapan la grasa y evitan riesgos de incendio. Operar sin ellos puede dañar el motor y aumentar el riesgo de incendio.

¿Cuál es la distancia máxima sobre la encimera?

Consulte la ficha técnica del producto para conocer la distancia exacta sobre una encimera eléctrica. Si las instrucciones de la cocina de gas especifican una distancia mayor, debe seguirse esa. Normalmente, la distancia es de 65-75 cm para encimeras de gas.

¿Es adecuada la campana para instalación en isla?

Este modelo es una campana telescópica diseñada para montaje en pared. No es una campana de isla. Para instalación en isla, necesitaría un tipo diferente de campana.

¿Cómo restablezco la alarma del filtro?

Este modelo no tiene alarma electrónica de filtro. Los recordatorios de mantenimiento son manuales según el uso. Limpie o reemplace los filtros según el programa del manual.

¿Qué debo hacer si la campana hace ruido?

Verifique que el conducto no esté obstruido o doblado. Asegúrese de que los filtros estén limpios. Las piezas sueltas o una instalación incorrecta también pueden causar ruido. Si el problema persiste, contacte al servicio técnico.

MANUAL DE USUARIO 3AF3-644X FAGOR

Manual de instrucciones

PT Manual de instruções EN Instruction manual DE Gebrauchsanweisung

Campana extractora de cocina

Tabla de contenidos

INDICACIONES RELACIONADAS CON SEGURIDAD 8

DESEMBALAJE

ELIMINACIÓN DE APARATOS USADOS 12

USO

12

13

CONTROL DE CAMPANA 13

OTRA INFORMACIÓN IMPORTANTE RELATIVA AL USO DE LA CAMPANA 14

LIMPIEZA Y CONSERVACIÓN 15

MANTENIMIENTO 15

FILTRO DE GRASA 15

FILTRO DE CARBÓN 15

ILUMINACIÓN 15

GARANTÍA, ATENCIÓN DE POST VENTA 16

GARANTÍA 16

PT- Índice

CONSEJOS DE SEGURIDAD 18

DESEMPACADO

A partir de hoy tus deberes serán más fáciles que nunca. El aparato de la marca es excepcionalmente fácil de usar y perfectamente eficaz. Después de leer el manual, el uso no será ningún problema.

El equipo, antes de abandonar la fábrica y ser embalado, fue minuciosamente comprobado que funciona seguramente en los puestos de control de calidad.

Les rogamos lean con atención este manual de la primera puesta en marcha de este aparato. Seguir las instrucciones incluidas en el presente manual les protegerá del uso inadecuado. Guardar este manual para tenerlo siempre accesible.

Seguir estrictamente las instrucciones de uso para evitar siniestros.

Atentamente

FAGOR

ELECTRODOMÉSTICO

INDICACIONES RELACIONADAS CON SEGURIDAD

• ¡Lea detenidamente este manual antes de usar el aparato!
• El aparato está destinado solamente para uso doméstico.
• El fabricante se reserva el derecho a realizar cambios que no afecten el funcionamiento del aparato.
• El fabricante no se responsabiliza de eventuales daños o incendios ocasionados por el equipo que resulten de la falta de observancia de las recomendaciones del presente manual.
• La campana de cocina sirve para evacuar los vapores de cocina. No debe usarse para otros fines.
• La campana que funciona en modo extractor debe estar conectada a un canal de ventilación adecuado (no conectar a canales de chimenea, de humo o de gases de escape que estén en uso). La campana requiere la instalación de un conducto de evacuación de aire hacia el exterior. La longitud del conducto (a menudo tubo de ∅ 120 mm o 150 mm) no debe superar los 4-5 metros. El conducto de evacuación de aire también es necesario en las campanas telescópicas y de muebles en modo absorbedor.
• La campana que funciona en modo absorbedor requiere la instalación de un filtro de carbón activo. En este caso no se requiere la instalación de un conducto de evacuación de aire hacia el exterior, pero se recomienda el montaje de un deflector de aire (solo en campanas de chimenea).
• La campana tiene iluminación independiente y un ventilador de extracción con posibilidad de fijar una de las velocidades de giro.
• Según la versión del equipo, la campana está destinada a fijarse de manera permanente en una pared

vertical, por encima de la cocina de gas o eléctrica (campanas de chimenea y universales); en el techo, por encima de la cocina de gas o eléctrica (campanas de isla); o en la pared de los muebles que se encuentran por encima de la cocina de gas o eléctrica (campanas telescópicas y para empotrar). Antes del montaje, se debe asegurar que la estructura de la pared o techo es adecuada para soportar la campana. Algunos modelos de campanas pesan mucho.

- La altura de montaje del aparato por encima de la placa eléctrica se indica en la tarjeta de producto (especificación técnica del aparato). Si en el manual de instalación de aparatos a gas se indica una distancia mayor, se debe tener en cuenta (Fig. 1).

- Debajo de la campana de cocina no se puede dejar fuego abierto al retirar los recipientes del quemador; se debe dejar el fuego al mínimo. Siempre se debe comprobar que la llama no salga del recipiente, ya que esto provoca una pérdida indeseada de energía y una concentración peligrosa de calor.

- Los alimentos preparados con grasa deben estar vigilados permanentemente, ya que la grasa puede incendiarse.

- Antes de cada operación de limpieza, cambio de filtro o antes de comenzar la reparación, se debe desenchufar el aparato.

- El filtro de grasa de la campana se debe limpiar al menos una vez al mes, ya que si está saturado de grasa es peligroso.

- Si en el cuarto, además de la campana, se usan otros aparatos de alimentación no eléctrica (por ejemplo, hornos a combustibles líquidos, calentadores de flujo, escalfadores), se debe cuidar de ventilación suficiente (admisión de aire). Una explotación segura es posible con el trabajo simultáneo de campana y aparatos quemadores, dependientes del aire que existe en el cuarto, en el lugar donde se encuentran estos aparatos existe hipertensión por encima de 0,004 milibar (este punto no se debe tener en cuenta cuando la campana es usada como absorbedor de olores).

- La campana no debe servir como superficie de soporte para las personas que se encuentran en la cocina.

- La campana no debe servir como superficie de soporte para las personas que se encuentran en la cocina.

- La campana debe limpiarse muy frecuentemente, tanto por fuera como por dentro (AL MENOS UNA VEZ AL MES, siguiendo las indicaciones relativas al mantenimiento del presente manual). En caso de no seguir los principios relativos a la limpieza de la campana y al cambio de filtros, puede surgir riesgo de incendio.

- Cuando el cable de alimentación esté dañado, deberá ser reemplazado en un taller especializado de reparación.

- Hay que garantizar la posibilidad de desconectar el aparato de la red eléctrica, por medio de la desconexión del interruptor bipolar.

- El presente aparato no debe ser usado por personas (incluyendo niños) con capacidad física, sensorial o psíquica limitada, ni por personas que no tengan experiencia o conocimientos del empleo del aparato, a menos que se encuentren bajo vigilancia o sigan las instrucciones de uso del aparato proporcionadas por la persona responsable de su seguridad.

- Hay que fijarse en que los niños sin tutela no usen ni jueguen con el aparato.

- Comprobar que el voltaje de la tabla nominal equivale a los parámetros locales de alimentación.

- Antes de montar, desarrollar y enderezar el cable eléctrico.

- Los materiales de embalaje (saquitos de polietileno, trozos de poliuretano, etc.) deben guardarse lejos del alcance de los niños al desembalar.

- Antes de conectar la campana a la red eléctrica siempre se debe controlar que el cable eléctrico fue instalado correctamente y NO fue aplastado por la campana durante el montaje. No conectar el aparato a la red eléctrica antes de terminar el montaje.

- Está prohibido usar la campana sin montar los filtros de grasa de aluminio.

- Está absolutamente prohibido preparar platos a fuego

abierto (flambeado).

• En cuanto a los medios de seguridad y técnicos relativos a la evacuación de gases de combustión se debe seguir absolutamente las leyes emitidas por las autoridades locales.
• No enroscar tornillos o elementos de fijación de conformidad con el presente manual puede amenazar la salud y la vida.
• Las campanas colgantes funcionan solamente en el modo de absorbedor de olores.
• ¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctrica.

DESEMBALAJE

El aparato ha sido asegurado contra daños antes del transporte. Después de desembalar el dispositivo, les rogamos eliminen los elementos del embalaje de forma que no sea nociva para el medio ambiente. Todos los materiales empleados para embalar no son nocivos para el medio ambiente, en un 100% sirven para ser reciclados y llevan símbolos respectivos.

¡Advertencia! Los materiales de embalaje (saquitos de polietileno, trozos de poliuretano, etc.) deben ser guardados lejos del alcance de los niños a la hora de desembalar.

ELIMINACIÓN DE APARATOS USADOS

Este aparato está marcado con el símbolo de contenedor para desechos tachado, según la Directiva Europea 2012/19/CE. Dicho símbolo informa que este aparato, pasado el periodo de su uso, no debe ser eliminado junto con los demás desechos procedentes de hogares.

El usuario está obligado a devolverlo a un lugar destinado para recoger el equipo eléctrico y electrónico gastado. Las entidades que realizan la recogida, incluyendo los puntos locales de recogida, tiendas, y entidades municipales, crean un sistema adecuado que permite la devolución de estos aparatos.

lugar destinado para recoger el equipo eléctrico y electrónico gastado. Las entidades que realizan la recogida, incluyendo los puntos locales de recogida, tiendas y entidades municipales, crean un sistema adecuado que permite la devolución de estos aparatos.

El adecuado uso del equipo eléctrico y electrónico gastado ayuda a evitar las consecuencias que son nocivas para los humanos y para el medio ambiente, procedentes de la presencia de componentes peligrosos y del inadecuado almacenamiento y procesamiento de estos dispositivos.

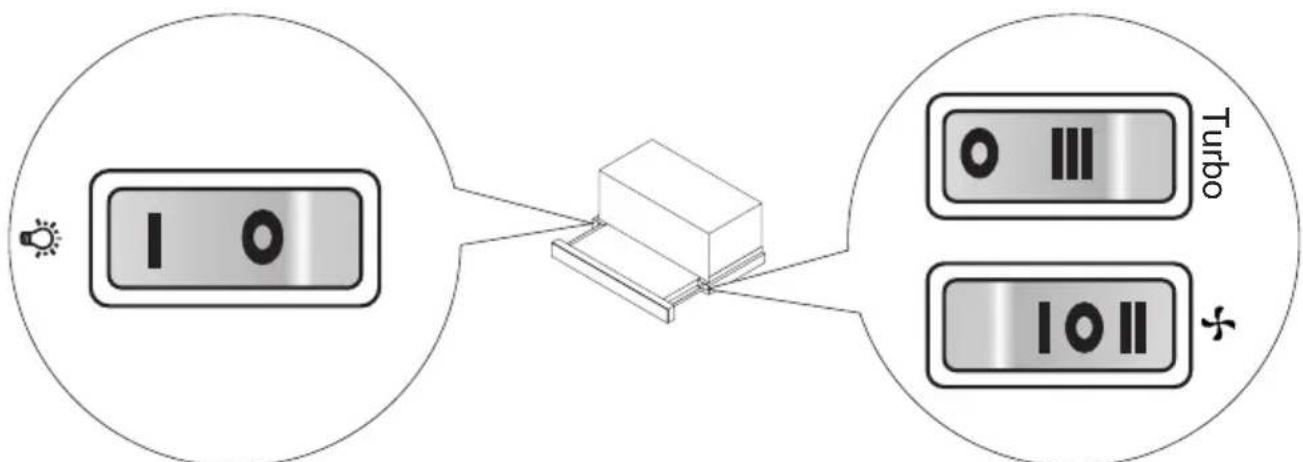

Control de campana

El panel de control de la campana está presentado en el dibujo 4, para recordar también lo ponemos a continuación:

El panel de control de la campana está presentado en el dibujo 4, para recordar también lo ponemos a continuación:

El panel de control está dotado de botones (cuna). Son visibles después de sacar la frente telescópica.

La campana telescópica está dotada de conmutador final. Cada vez que saque la frente telescópica, la campana empezará el trabajo en una marcha fijada antes.

Marchas posibles para fijar (con la frente sacada):

• Marcha inferior. Usar esta marcha con pocos vahos.
• Marcha media. Usar esta marcha con media cantidad de vahos, por ejemplo, a la hora de cocinar muchos platos al mismo tiempo. III- Marcha superior. Usar esta marcha con mayor cantidad de vahos, por ejemplo, a la hora de freír o asar a la parrilla. O- Campana desactivada (al sacar el panel no activaremos el motor de la campana).

El botón señalado como sirve para activar o desactivar la iluminación. La iluminación en la campana funciona independientemente del motor de la campana.

En función del modelo, el conmutador final también hace que se desactive la luz cuando introduzca el panel frontal.

Otra información importante relativa al uso de la campana

Trabajo como absorbedor: En esta opción, el aire filtrado vuelve al cuarto por medio de los agujeros preparados para ello. En esta configuración se debe montar el filtro de carbón y se recomienda montar el volante de soplado de aire (disponible en función del modelo, existe sobre todo en campanas de chimenea).

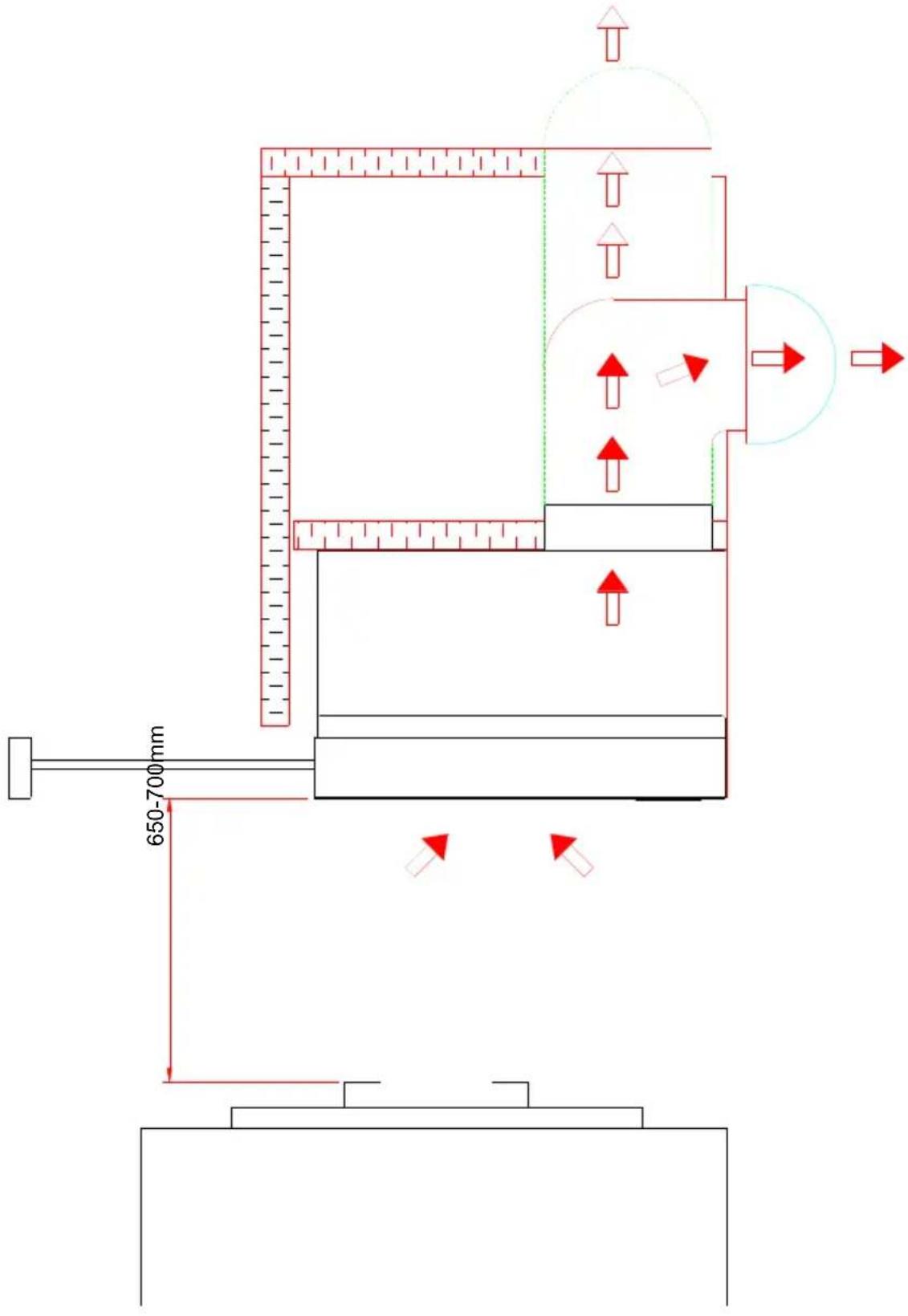

Trabajo como extractor: Durante el modo de trabajo de extractor de la campana, el aire es evacuado hacia fuera con un conducto especial. Con esta configuración se debe eliminar el eventual filtro de carbón. La campana está conectada al agujero que evacúa el aire hacia fuera por medio de un conducto rígido o elástico de diámetro de 150 mm ó 120 mm y bornes adecuados para conductos que se deben comprar en lugares con materiales de instalación. La conexión debe ser realizada por un instalador calificado.

Velocidad de ventilador: La velocidad inferior y media se usa en condiciones normales y con pocos vahos, mientras que la velocidad superior se debe usar solamente con concentración alta de vahos de cocina, por ejemplo, a la hora de freír o preparar con parrilla.

Atención (se refiere solamente a campanas universales): La estructura de campanas universales requiere cambio manual de modo de trabajo de la campana. La forma de cambio de este modo está presentada en la figura 8.

Atención (se refiere solamente a las campanas de muebles y telescópicas): Las campanas de muebles y telescópicas que trabajan en el modo de absorbedor requieren montaje de tubo que evacúa el aire. El segundo extremo del tubo debe ir dirigido al cuarto, por este tubo se evacuará el aire filtrado.

Advertencia: Las campanas colgantes funcionan solamente en el modo de absorbedor.

LIMPIEZA Y CONSERVACIÓN

Mantenimiento

El mantenimiento y la limpieza regulares garantizarán un buen funcionamiento y sin averías de la campana, y alargarán su vida útil. Se debe prestar mucha atención a que el filtro de grasa y el filtro de carbón activo estén limpios y se reemplacen de acuerdo con las recomendaciones del fabricante.

• No usar trapos mojados, esponjas ni chorro de agua.
• No usar disolventes ni alcohol, ya que pueden dejar mates las superficies barnizadas.
• No usar sustancias cáusticas, sobre todo para limpiar superficies de acero inoxidable.
• No usar trapos duros ni ásperos.
• Se recomienda usar un trapo húmedo y detergentes neutros.

Advertencia: Después de varios lavados en el lavavajillas, el color del filtro de aluminio puede cambiar. El cambio de color no significa irregularidades ni necesidad de reemplazo.

Filtro de grasa

El filtro debe limpiarse cada mes durante el funcionamiento normal de la campana, en el lavavajillas o manualmente con un detergente suave o jabón líquido.

El desmontaje del filtro de grasa se muestra en la figura 5.

En algunos modelos se usa un filtro acrílico. Se debe reemplazar al menos cada dos meses, o con más frecuencia en caso de uso intenso.

Filtro de carbón

El filtro de carbón se usa solamente cuando la campana no está conectada al conducto de ventilación. El filtro de carbón activo tiene la capacidad de absorber olores hasta su saturación. No se puede lavar ni recuperar, y debe reemplazarse al menos una vez cada 3-4 meses, o con más frecuencia en caso de uso excepcionalmente intenso.

El desmontaje del filtro de carbón se muestra en la figura 6.

Iluminación

Se deben usar bombillas / halógenos / módulos de diodos de los mismos parámetros que los montados en el aparato en la fábrica. El cambio de iluminación se encuentra en la figura 7. Si la figura no aparece en el presente manual, el cambio de módulo de iluminación puede ser realizado solamente por servicio autorizado.

GARANTÍA, ATENCIÓN DE POST VENTA

Garantía

Servicios de garantía según la tarjeta de garantía. El fabricante no asume ninguna responsabilidad por los daños causados por el uso incorrecto del producto.

Servicio técnico

• El fabricante del equipo sugiere que todas las reparaciones y ajustes sean realizados por el Servicio de Fábrica o el Servicio Autorizado del Fabricante. Por razones de seguridad, no repare el dispositivo usted mismo.
• Las reparaciones realizadas por personas sin las cualificaciones requeridas pueden constituir un grave peligro para el usuario del dispositivo.
• El período de garantía mínimo para el dispositivo ofrecido por el fabricante, importador o representante autorizado se encuentra en la tarjeta de garantía.
• El dispositivo perderá su garantía como resultado de adaptaciones arbitrarias, alteraciones, manipulación de sellos u otras garantías del equipo o partes del mismo, así como otras interferencias arbitrarias no conformes con las instrucciones de uso.

Solicitud de reparación y asistencia en caso de avería

Si el dispositivo requiere reparación, contacte con el servicio técnico. La dirección del servicio técnico y el número de teléfono de contacto se encuentran en la tarjeta de garantía. Antes de contactar con el servicio técnico, prepare el número de serie del dispositivo, que se encuentra en la placa de características. Para mayor comodidad, introdúzcalo a continuación:

Declaración del fabricante

El fabricante declara con la presente que el producto cumple los requisitos esenciales de las siguientes directivas europeas:

• directiva de baja tensión 2014/35/EC
• Directiva de compatibilidad electromagnética 2014/30/UE
• Directiva de diseño ecológico 2009/125/CE • Directiva RoHS 2011/65/UE

y por lo tanto el producto fue marcado y tiene declaración de conformidad compartida a las entidades que supervisan el mercado.

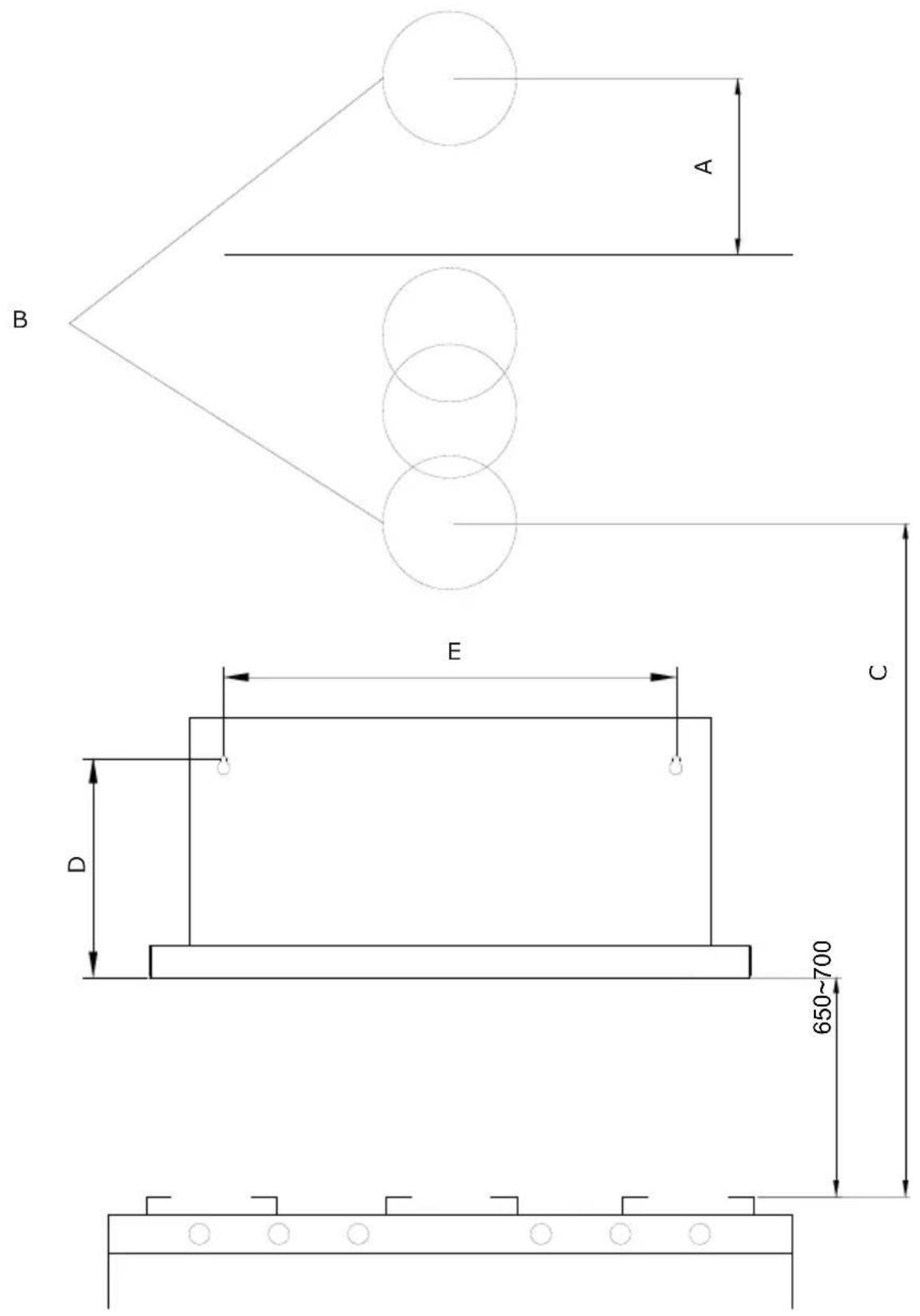

5 Cuerpo de la campana

Modelo A [mm] B [∅ mm] C [mm] D [mm] E [mm]

3AF3-644X 89 163 mín. 1000-1050 218 450

3AF3-643X 74 130 mín. 950-1000 135 480

3AF3-643B 74 130 mín. 950-1000 135 480
