FCM - Sin clasificar FERROLI - Manual de uso y guía de instrucciones gratis

Marca	Ferroli
Modelo	FCM (Fan Coil Cassette)
Tipo de producto	Unidad de fan coil cassette montada en techo
Versiones disponibles	2 tubos (400, 600, 850, 1500) y 4 tubos (400-4T, 750-4T)
Alimentación eléctrica	230 V, 1 fase, 50 Hz
Capacidad de refrigeración (máx.)	3,93 – 10,64 kW (2 tubos); 2,88 – 5,18 kW (4 tubos)
Capacidad de calefacción (máx.)	5,34 – 14,38 kW (2 tubos); 4,73 – 7,41 kW (4 tubos)
Caudal de aire (máx.)	717 – 1850 m³/h (2 tubos); 717 – 1233 m³/h (4 tubos)
Nivel de presión sonora (máx.)	40 – 50 dB(A)
Conexiones de tubería	3/4" para bobina principal; 1/2" para bobina secundaria (modelos 4 tubos)
Desagüe de condensados	Tubo interior rígido de PVC de 32 mm; bomba incluida (elevación máx. 500 mm para modelos 400, 750 mm para otros)
Peso neto (cuerpo)	16,5 – 29 kg (según modelo)
Peso neto (panel)	2,5 – 6 kg
Dimensiones (cuerpo, L×A×P)	655×290×655 mm (400) a 900×330×900 mm (1500)
Dimensiones (panel, L×A×P)	715×123×715 mm (400) a 1035×90×1035 mm (1500)
Velocidades del ventilador	3 velocidades (baja, media, alta)
Opciones de control	Control remoto (incluido), paneles de pared opcionales (REM W1)
Requisito de válvula	Válvula de 3 vías obligatoria para modo refrigeración para evitar condensación
Montaje	Suspendido del techo mediante soportes y varillas roscadas (tuercas M10 y arandelas suministradas)
Filtro	Filtro lavable alojado en la rejilla
Normas de seguridad	Marcado CE, cumple con Directiva de Baja Tensión 2006/95/CE, EMC 2004/108/CE, RoHS 2002/95/CE
Accesorios incluidos	Plantilla de cartón, pernos M6, manguera, tubo aislante, abrazadera metálica, control remoto, manuales

Preguntas frecuentes - FCM FERROLI

¿Qué es el Ferroli FCM y cuál es su propósito?

El Ferroli FCM es una unidad de fan coil cassette montada en techo diseñada para calentar y enfriar espacios interiores. Trata el aire de la habitación haciéndolo circular a través de un intercambiador de calor de aletas, utilizando agua fría o caliente de un sistema central.

¿Qué versiones del FCM están disponibles?

El FCM está disponible en modelos de 2 tubos (400, 600, 850, 1500) y modelos de 4 tubos (400-4T, 750-4T). Las versiones de 4 tubos permiten calefacción y refrigeración simultáneas utilizando circuitos de agua separados.

¿Cuáles son los requisitos de alimentación eléctrica?

La unidad requiere una alimentación de 230 V, 1 fase, 50 Hz. Las conexiones eléctricas deben ser realizadas por personal calificado de acuerdo con las normas nacionales de cableado.

¿Cómo instalo la unidad FCM?

La instalación implica marcar las posiciones de soporte usando la plantilla de cartón suministrada, colgar la unidad de varillas roscadas con soportes, nivelarla y conectar las tuberías de agua y el desagüe de condensados. Luego se monta la rejilla. Consulte el manual para pasos detallados y espacios libres requeridos.

¿Cuál es la elevación máxima de condensados de la bomba?

Para los modelos 400 y 400-4T, la bomba puede elevar condensados hasta 500 mm. Para los modelos 600, 750-4T, 850 y 1500, la elevación máxima es de 750 mm. Si se drena a un punto más alto, se necesita una bomba auxiliar y una bandeja colectora.

¿Se requiere una válvula para la operación de refrigeración?

Sí, una válvula de 3 vías es obligatoria para el modo de refrigeración. Detiene el flujo de agua fría cuando el ventilador se detiene, evitando la condensación excesiva en la carcasa. La válvula también se utiliza para el control de temperatura.

¿Qué debo hacer si aparece un código de error?

Los códigos de error se muestran en el receptor mediante LED. Para modelos 400, los códigos incluyen E2 (sensor de ambiente), E3/E4 (sensor de evaporador), E7 (EEPROM), E8 (nivel de agua). Para otros modelos, los códigos incluyen PH (error de configuración) y E8 (motor del ventilador). Consulte la tabla de solución de problemas en el manual para significados exactos.

¿Cómo limpio o mantengo la unidad?

Limpie regularmente el filtro (accesible quitando la rejilla de entrada) con una aspiradora o agua. Verifique que el desagüe de condensados no esté obstruido. Asegúrese de que la unidad esté apagada y desconectada de la corriente antes de cualquier mantenimiento. Se recomienda una inspección periódica de la presión del sistema de agua y las conexiones eléctricas.

¿Cuál es la aplicación típica del FCM?

Es ideal para espacios comerciales o residenciales donde se desee climatización montada en techo, como oficinas, hoteles, tiendas y hogares. Proporciona calefacción y refrigeración eficientes con una apariencia discreta.

¿Dónde puedo descargar el manual completo?

El manual completo de instalación y usuario se puede descargar gratuitamente desde notice-facile.com en formato PDF. Contiene instrucciones detalladas, diagramas de cableado y especificaciones técnicas.

MANUAL DE USUARIO FCM FERROLI

ES MANUAL DE INSTALACIÓN

Muchas gracias por elegir un producto FERROLI. Este equipo es el resultado de largos años de experiencia y estudios de diseño, y ha sido fabricado con materiales de primera calidad y tecnología avanzada. El marcado CE garantiza que los equipos cumplen todas las directivas europeas aplicables. Los controles constantes realizados a los productos FERROLI garantizan su seguridad, calidad y fiabilidad.

Los datos pueden sufrir modificaciones, en cualquier momento y sin preaviso, con el fin de mejorar el producto.

Nuevamente,

gracias.

FERROLI

Dear Customer,

El fabricante declina toda responsabilidad en caso de inexactitud de los datos contenidos en este manual debida a errores de impresión o transcripción.

Asimismo, se reserva la facultad de realizar, en cualquier momento y sin preaviso, las modificaciones o mejoras de los productos del catálogo que considere oportunas.

DESCRIPCIÓN DE COMPONENTES......5

VISTA GENERAL DE LA UNIDAD 5

DATOS TÉCNICOS 6

ACCESORIOS....7

ACCESORIOS DISPONIBLES 7

INSTALACIÓN....8

DIMENSIONES Y PESOS PARA INSTALACIÓN DE MODELOS: 400, 400-4T .....8

DIMENSIONES Y PESOS PARA INSTALACIÓN DE MODELOS: 600, 750-4T, 850 Y 1500 .....9

NORMAS DE SEGURIDAD 10

OPERACIONES PRELIMINARES ANTES DE LA INSTALACIÓN 10

ACCESORIOS SUMINISTRADOS ACOMPAÑANDO A LA UNIDAD 10

EQUIPO NECESARIO PARA LA INSTALACIÓN....11

PIEZAS ACCESORIAS NORMALMENTE EN TIENDAS PARA LA INSTALACIÓN....11

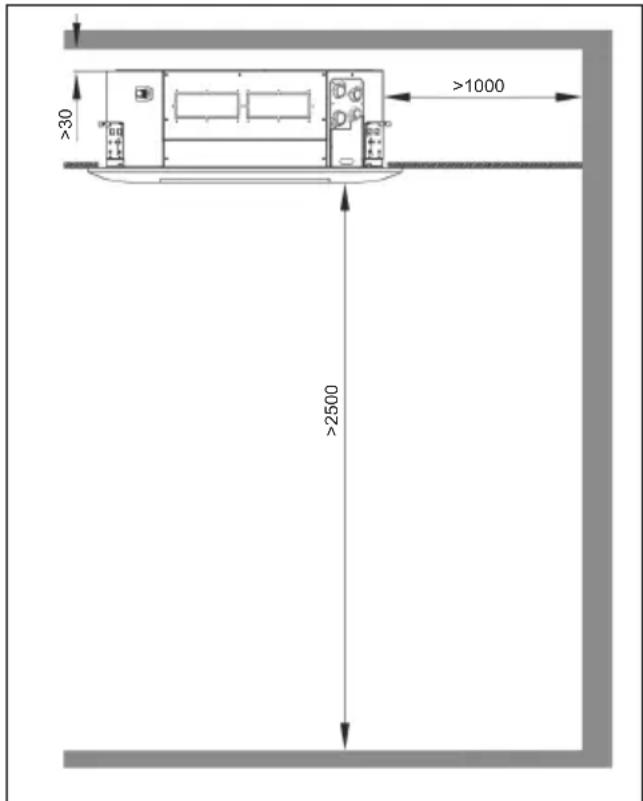

SELECCIÓN LUGAR DE INSTALACIÓN 11

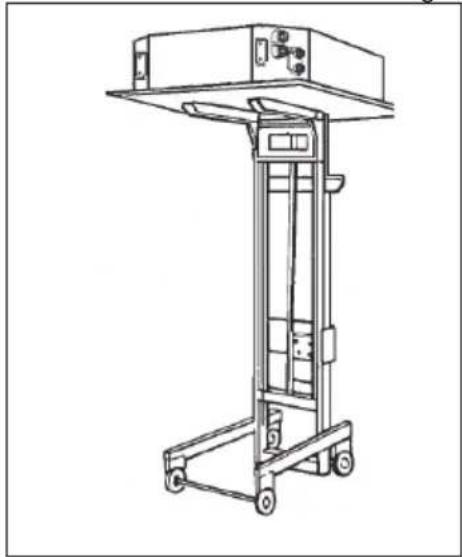

ANTES DE LA INSTALACIÓN....12

INSTALACIÓN DE LA UNIDAD....13

CONEXIONES DE AGUA 14

INSTALACIÓN TUBO DRENAJE DE CONDENSADOS 14

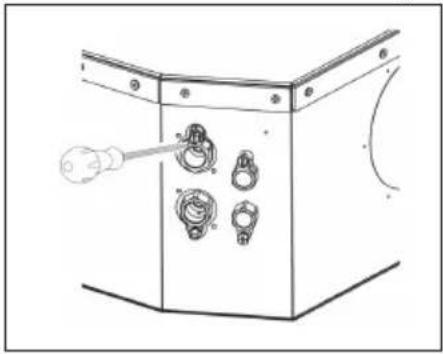

EVACUACIÓN DEL AIRE DURANTE EL LLENADO DEL SISTEMA 15

INSTALACIÓN DE LA VÁLVULA 15

INSTALACIÓN BANDEJA DE RECOGIDA DE CONDENSADOS 15

INSTALACIÓN DE LA REJILLA 16

PROCEDIMIENTO DE CONEXIÓN ELÉCTRICA DE LA UNIDAD 17

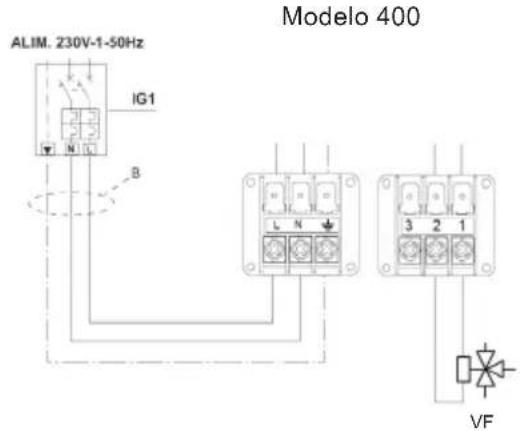

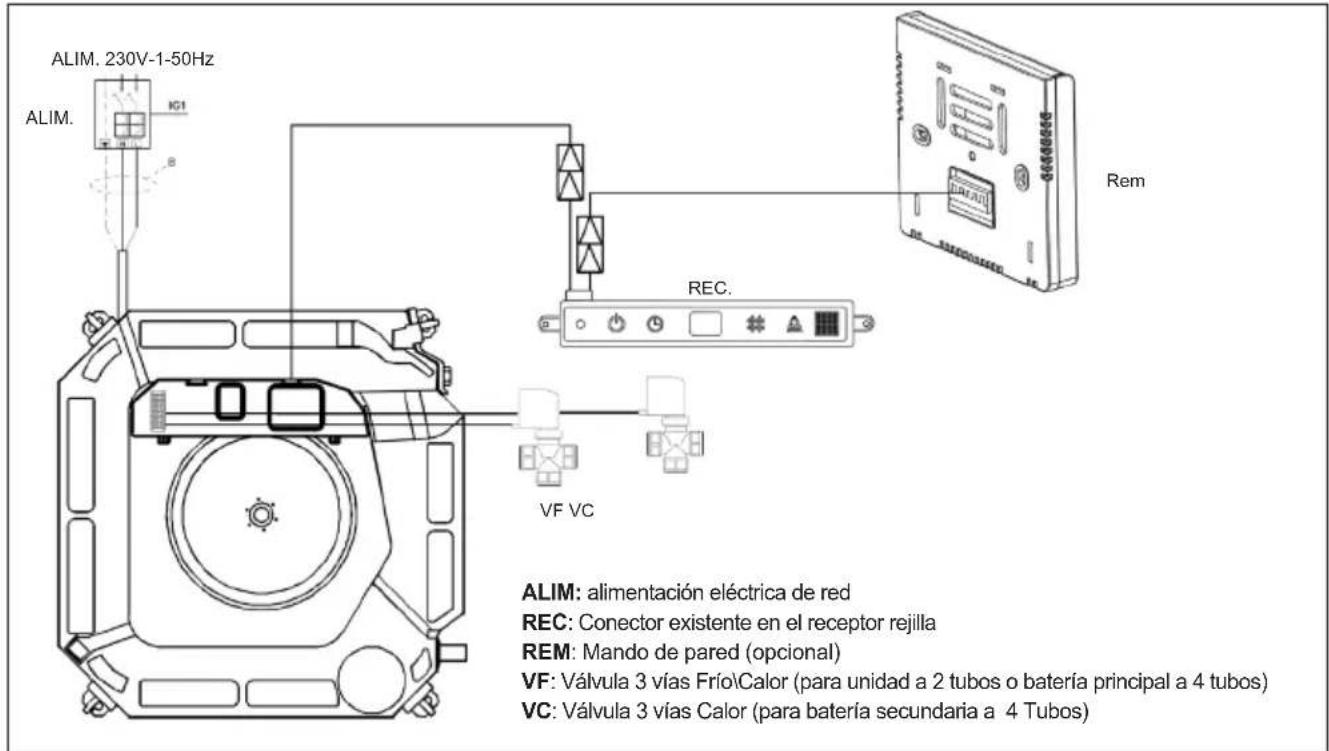

ESQUEMAS DE CONEXIÓN 18

OPCIONES DE INSTALACIÓN....19

CONTROLES PRELIMINARES AL ARRANQUE 19

ERRORES 20

VISUALIZACIÓN DE ERRORES 20

INTRODUCCIÓN

DIRECTIVAS EUROPEAS

La empresa afirma que esta máquina cumple con las disposiciones de las siguientes directivas:

• Directiva de Baja Tensión 2006/95/EC;
• Directiva de Compatibilidad Electromagnética 2004/108/EC;
  • Directiva 2002/95/EC RoHS;

Se ajusta a lo que se establece en el Reglamento

• EN 60335-2-40
• EN60335-1
• EN55014-1
• EN55014-2
• EN61000-3-2
• EN61000-3-3

CARACTERÍSTICAS

PROPÓSITO DE LA MÁQUINA

El fancoil de tipo cassette es un terminal para el tratamiento del aire de un entorno tanto en invierno como en verano. La unidad debe instalarse en un falso techo y está provista de una rejilla con una estética muy atractiva.

VERSIONES DISPONIBLES

Esta nueva serie de fancoils de tipo cassette está disponible en la versión de 2 tubos en 4 tamaños con capacidad de refrigeración nominal 3,93 a 10,64 kW y en la versión de 4 tubos (-4T) en 2 tamaños con capacidad de refrigeración nominal de 2,88 a 5,18 kW.

UNIDAD VERSIÓN
400	2 TUBOS
600
850
1500
400-4	4 TUBOS
750-4

DESCRIPCIÓN DE COMPONENTES

La unidad se compone de un módulo o estructura principal, que contiene el intercambiador de calor de aletas, la unidad de ventilador con motor EC inverter y el ventilador axial centrífugo y una cuenca para la recogida de la condensación junto con una bomba para evacuación de la misma. En su interior alberga la caja eléctrica.

Completa la unidad un kit de rejilla en material termoplástico compuesto por un marco en el que se alojan el filtro y las palas deflectoras del flujo de aire y una rejilla de aspiración: las aletas direcciones se colocan a cada lado de la rejilla y se ajustan por medio del control remoto. La rejilla de aspiración tiene un práctico sistema de sujeción que permite una fácil inspección para el mantenimiento y la limpieza del filtro.

La unidad está equipada con un control remoto estándar de infrarrojos.

VISTA GENERAL DE LA UNIDAD

En los siguientes dibujos se destacan las piezas clave de la unidad. Incluyen:

Unidad: incluye la batería, el grupo ventilador, la bomba y la caja eléctrica.

Panel: en material plástico aloja el marco, la rejilla y el filtro de aire, las aletas para la orientación del aire y el receptor de señales desde el control remoto.

Soportes: dispuestos en las cuatro esquinas de la unidad se utilizan para la suspensión y fijación de la unidad.

Tubería de drenaje de condensados: para la evacuación de la condensación que se forma durante el enfriamiento.

Válvula de purgado de aire: posicionada en la parte superior permite la evacuación del aire en el sistema.

Válvula de vaciado: colocada en el colector más bajo permite drenar el agua del sistema.

Orificio para conectar con bandeja de condensados de la V3V: para verter el agua de la bandeja V3V hasta la bandeja principal del aparato.

Fig. 1

CARACTERÍSTICAS

DATOS TÉCNICOS

MODELO 400 600 850 1500 400-4 750-4 U.M
Version 2Tubos 4Tubos\Alimentación 230-1-50 V-f-Hz
	Max 717 1133	1441	1850 717	1233 m3/h
Caudal de aire	Med 502 793 1009	1295 502 863	m3/h
	Min	359 567 721 925 359 617	m3/h
	Max	3930	5580	6840	10640	2880	5180	W
Potencia en refrigeración(1)	Med	3070	4350	5330	8090	2190	3940	W
	Min	2480	3520	4300	6600	1800	3260	W
Caudal de agua		676	960	1176	1830	495	891	l/h
Pérdida de carga lado agua		12	21	27	34	14,5	12	kPa
	Max	5340	7720	9370	14380	\	\	W
Potencia térmica (2)	Med	4000	5920	7250	11290	\	\	W
	Min	3150	4500	5500	8440	\	\	W
	Max	\	\	\	\	4730	7410	W
Potencia térmica (3)	Med	\	\	\	\	3600	5640	W
	Min	\	\	\	\	2980	4670	W
Caudal de agua (2)		676	960	1176	1830	\	\	l/h
Caudal de agua (3)		\	\	\	\	407	637	l/h
Pérdida de carga lado agua		10,6	22	23	34	29,1	42	kPa
Potencia eléctrica absorbida		27	42	70	124	27	50	W
	Max	40	42	46	50	40	42	dB(A)
Presión sonora	Med	36	33	36	40	36	34	dB(A)
	Min	28	26	28	33	28	26	dB(A)
Conexiones batería		3/4"	3/4"	3/4"	3/4"	3/4"	3/4"	“
Conexiones batería auxiliar		\	\	\	\	1/2"	1/2"	“
Peso neto \ bruto unidad		16.5/21.5	23/28	27/33	29/34.5	17/23	28/34	Kg
Peso neto \ bruto rejilla		2.5/4.5	6/9	6/9	6/9	2.5/4.5	6/9	Kg
	L	655 900	900 900	655 900	mm
Dimensiones embalaje unidad	A	290 260	330 330	290 330	mm
	P 655 900 900 655 900 mm
	L	715	1035	1035	1035	715	1035	mm
Dimensiones embalaje rejilla	A	123	90	90	90	123	90	mm
	P 715	1035	1035	1035	715 1035 mm

(1) Aire T=27°C D.B. / 19°C W.B., agua IN/OUT 7°/12°C, con caudal de aire a velocidad máxima; para velocidad media y mínima del ventilador, caudal de agua como en la máxima velocidad.

(2) Aire T=20°C B.S., entrada agua 50°C, caudal de agua como en refrigeración.

(3) Aire T=20°C B.S., agua IN/OUT 70°/60°C, con caudal de aire a velocidad máxima; para velocidad media y mínima del ventilador, caudal de agua como en la máxima velocidad.

(4) Presión sonora en ambiente de 100 m3 con un tiempo de reverberación de 0.5 seg

ACCESORIOS

ACCESORIOS DISPONIBLES

Los accesorios disponibles para esta categoría son los siguientes:

- Mando de pared con cable REM W1

Está disponible como accesorio un panel para el montaje en pared para controlar la unidad. Para una descripción del mando y los procedimientos de instalación, consulte los manuales suministrados con el mando.

- Válvula de 3 vías VTV (obligatoria para el funcionamiento en refrigeración)

La válvula de tres vías es necesaria para controlar la temperatura ambiente y para bloquear el flujo del agua refrigerada a la batería en el caso de un aumento anormal del nivel de agua de condensación.

Se requiere el uso de una válvula de este tipo en caso de que la unidad se utilice en un régimen de funcionamiento en verano, para evitar un enfriamiento excesivo de la unidad en los tiempos de parada del ventilador y por lo tanto evitar el fenómeno desagradable de la condensación en la carcasa de la unidad.

- Bandeja de condensados BC:

Este accesorio, hecho de material plástico, recoge la condensación que se forma en las conexiones hidráulicas que no han sido aisladas y en el kit de V3V (si está presente), en régimen de funcionamiento de verano (accesorio recomendado para aplicaciones en el modo de refrigeración).

Tabla de compatibilidad de los accesorios.

Unidad	Mando de pared con cable	Kit V3V para bat. principal	Kit V3V para bat. secundaria	Bandeja de condensados
400 Rem	W1 VTV1 \ BC1
600 Rem	W1 VTV2 \ BC2
850 Rem	W1 VTV2 \ BC2
1500 Rem	W1 VTV2 \ BC2
400-4 Rem	W1 VTV1 VTV4 BC1
750-4 Rem	W1 VTV3 VTV5 BC2

INSTALACIÓN

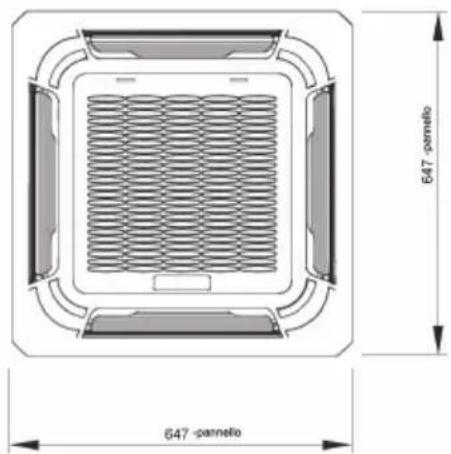

DIMENSIONES Y PESOS PARA INSTALACIÓN DE MODELOS: 400, 400-4T

NOTA: Las unidades indicadas son en mm.

MODELO Peso	unidad [kg]	Peso rejilla [kg]
400 400-4T	16.5 2.5

POSICIÓN CONEXIONES AGUA

1- Entrada batería principal agua fría
2- Salida batería principal agua fría
3- Entrada batería secundaria agua caliente
4- Salida batería secundaria agua caliente
5- Salida de condensados

Modelo 400 (2 tubos) Modelo 400 (4 tubos)

MODELO Dim.	conexiones batería principal ∅ Dim. conexiones batería secundaria ∅
400 3/4" -
400-4T 3/4" 1/2"

INSTALACIÓN

DIMENSIONES Y PESOS PARA INSTALACIÓN DE MODELOS: 600, 750-4T, 850 y 1500

NOTA: Las unidades indicadas son en mm.

MODELO A	[mm] B	[mm] Peso	unidad [kg] Peso	rejilla [kg]
600 230	170 23 6
750-4T 850	300 190	27 6
1500 300	190 29 6

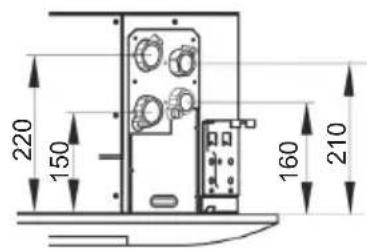

POSICIÓN CONEXIONES AGUA

1- Entrada batería principal agua fría
2- Salida batería principal agua fría
3- Entrada batería secundaria agua caliente
4- Salida batería secundaria agua caliente

Modelo 600 - 850 - 1500 (2 tubos) Modelo 750 (4 tubos)

MODELLO	C [mm]	D [mm]
600	145	195
850 - 1500	155	205

MODELO	Dim. conexiones batería principal ∅	Dim. conexiones batería secundaria ∅
600	3/4"	-
850	3/4"	-
1500	3/4"	-
750-4T	3/4"	1/2"

INSTALACIÓN

NORMAS DE SEGURIDAD

El fabricante declina toda responsabilidad por el incumplimiento de las normas de seguridad y prevención que se describen a continuación. Tampoco asume ninguna responsabilidad por los daños causados por el uso inadecuado del fancoil y / o por modificaciones realizadas sin autorización.

La instalación debe llevarse a cabo por personal con experiencia y cualificado.

• En las operaciones de instalación, utilice ropa adecuada y de seguridad, por ejemplo, gafas, guantes, etc.
• Durante la instalación trabaje de manera segura, limpia y libre de obstrucciones.
• Respete las leyes vigentes en el país en el que se instale el ventilador, sobre el uso y eliminación de los envases y de los productos utilizados para la limpieza y el mantenimiento de la máquina y respete cuanto recomienda el fabricante sobre dichos productos.
• En caso del desmantelamiento del fancoil, siga las normas anticontaminación previstas.
• Evite por completo tocar las partes en movimiento o de interponerse entre ellas.
• Antes de poner en funcionamiento el fancoil, controle la perfecta integridad de los diversos componentes del interior de la instalación.
• Las piezas de recambio deben cumplir con los requisitos definidos por el fabricante. Use exclusivamente recambios originales.
• Está absolutamente prohibido eliminar o modificar los dispositivos de seguridad.
• El mantenimiento y la sustitución de las partes dañadas o desgastadas del fancoil debe efectuarse solamente por personal cualificado y siguiendo las indicaciones dadas en este manual.
• Antes de proceder con los trabajos de mantenimiento y de limpieza, asegúrese de que la unidad no esté directamente conectada y que no sea posible que a la unidad le entre corriente accidentalmente.

El siguiente manual de instalación debe leerse, memorizarse y conservarse durante todo el tiempo de duración del fancoil.

OPERACIONES PRELIMINARES ANTES DE LA INSTALACIÓN

Antes de proceder con la instalación recuerde lo siguiente:

• Verifique la perfecta integridad de los distintos componentes del fancoil.
• Asegúrese de que la unidad no haya sido dañada durante el transporte, en ese caso, quéjese inmediatamente al remitente. Compruebe que en el embalaje estén los accesorios para la instalación y la documentación. Para una mayor protección, la rejilla se suministra en un paquete separado. También los eventuales kits para el mando a distancia se suministran en un embalaje aparte.
• No coloque herramientas ni pesos sobre la unidad embalada.

ACCESORIOS SUMINISTRADOS ACOMPAÑANDO A LA UNIDAD

Todas las unidades se suministran con una serie de accesorios para su correcta instalación y uso.

Verifique que todo lo descrito está presente en el embalaje:

Aplicación Descripción		Cantidad
Montaje rejilla	Plantilla de cartón 1
	Pernos M6 4
Montaje del escape	Tubo flexible aislado 1
	Aislante 1
	Abrazadera metálica 1
Aislamiento	Tubos aislantes 2
	Aislante	4
Montaje de la unidad	Tuercas M10 8
	Arandelas 8
Mando infrarrojos	Mando 1
	Soporte mando 1
Manuales	Manual Instalación de la Unidad 1
	Manual uso mando a distancia	1

INSTALACIÓN

EQUIPO NECESARIO PARA LA INSTALACIÓN

Para la instalacion del fancoil es necesario:

• Llaves para tubos de conexión hidráulica
• Cortatubos
• Doblador de tubos
• Metro
• Nivel
• Gafas y guantes de seguridad
• Destornillador estrella y plano
• Taladro

• Tijeras

• Pelador de

PIEZAS ACCESORIAS NORMALMENTE EN TIENDAS PARA LA INSTALACIÓN

Para llevar acabo la instalación también se necesita:

• Varilla roscada para sujeción a techo
• Accesorios para tuberías de agua
  • Cinta anticondensaciones
  • Cinta adhesiva

SELECCIÓN LUGAR DE INSTALACIÓN

Evitar:

• Ubicación expuesta a la luz solar directa.
• Demasiado cerca de fuentes de calor.
• Lugares húmedos y lugares en los que la unidad pueda entrar en contacto con el agua (por ejemplo, uso en instalaciones de lavandería).
• Lugares con estanterías o muebles que puedan obstruir la circulación de aire.

Fig. 1

Hacer:

• Busque una zona libre de obstáculos que puedan causar una entrada y un retorno irregular de aire.
• Busque una zona donde se faciliten las operaciones de instalación.
• Busque una posición que respete los espacios mínimos de mantenimiento recomendados (Fig. 1).
• Busque una posición que permita una buena distribución del aire en el ambiente.
• Instale la unidad de modo que la condensación pueda canalizarse fácilmente en un drenaje adecuado.
• Elija un lugar preferiblemente central en el local; la regulación de la entrada del aire permitirá optimizar la distribución de aire en el local.
• Por lo general, la posición óptima de las aletas es la que permite el lanzamiento del aire cerca del techo por el efecto Coanda.
• Compruebe que en la ubicación seleccionada sea posible quitar los paneles del techo o en cualquier caso, sea posible prever el acceso en la medida suficiente para la instalación y el mantenimiento.

INSTALACIÓN

ANTES DE LA INSTALACIÓN

Transporte la unidad embalada lo más cerca posible al lugar de instalación.

IMPORTANTE: No mueva la unidad mediante el tubo de drenaje de la condensación o las conexiones; agárrela por las cuatro esquinas.

La instalación de la unidad se hará usando un elevador (Fig.2).

Fig. 2

El fancoil debe instalarse en una posición que permita el mantenimiento de rutina y las reparaciones, así como el acceso a la válvula de respiradero de aire en el lado del bastidor (alojados en las conexiones de agua). En la Figura 3 se muestran las posiciones de las principales conexiones.

Fig. 3
Mod. 400, 400-4T Mod. 600, 850, 1500 y 750-4T

Drenaje de condensación

Entrada renovación aire

Salida de aire hacia el local contiguo

INSTALACIÓN

INSTALACIÓN DE LA UNIDAD

• Marque la posición de cada soporte, de los tubos de conexión y del drenaje de la condensación, de los cables eléctricos de alimentación y del control remoto (ver dimensiones). La plantilla de cartón que se suministra puede ser de ayuda en esta operación (Fig.4).
• Cuelgue los soportes de apoyo, suministrados con la unidad, los tirantes (Fig.5), teniendo cuidado de mantenerlos a una cierta distancia [h] (Fig. 6) del techo (ver cuadro adjunto). No apriete la tuerca ni la contratuerca. Deje el tirante con una longitud ligeramente superior para permitir el ajuste de la altura.

Nota: En relación al tipo de techo, elija los tirantes más adecuados. (Fig.6A).

Recordamos el peso total previsto para las distintas unidades.

MODELO Peso [kg] h [mm]
400 19 49
400-4T	19.2 49
600 29 140
750-4T	33.5 140
850 33 140
1500 35 140

Levante la unidad (sin el marco) con cuidado sujetándola por las cuatro esquinas.

Alinee las ranuras laterales (1 Fig.7) con los cuatro soportes de apoyo (2 Fig.7).

Inserte los soportes en las ranuras y apriete los tornillos de seguridad (Fig.8).

Nivele la unidad y mantenga 10-12 mm entre la carcasa de chapa metálica y la superficie inferior del falso techo (Fig.9). Después de conectar la tubería de drenaje de la condensación y las conexiones hidráulicas, compruebe que la unidad se mantenga nivelada.

Fig. 4

La selección y dimensiones de las líneas hidráulicas es responsabilidad del proyectista, quien deben operar de acuerdo a las reglas de buena técnica y de las leyes en vigor.

-Coloque las tuberías hidráulicas

- Apriete las conexiones utilizando el método "llave contra llave" (Fig. 1).

- Compruebe si hay fugas de líquido

- Revista las conexiones con material aislante

Las tuberías hidráulicas y las juntas deben estar aisladas térmicamente.

Evite aislar parcialmente las tuberías.

Evite apretar demasiado para no dañar el aislamiento.

Fig. 1

INSTALACIÓN TUBO DRENAJE DE CONDENSADOS

Para la construcción de la tubería de drenaje de la condensación es preferible utilizar un tubo de PVC rígido de ø interno de 32 mm.

La posición de los tubos de salida se muestra en la Fig.2.

Mod. 400, 400-4T Mod. 600, 850, 1500 y 250-4T

-Las unidades están equipadas con una bomba que es capaz de garantizar la elevación del agua de condensación de la zona inferior de la unidad (como se muestra en la figura) que no excede de 500 mm para modelos 400 y 400-4T, y 750 mm para los otros modelos (Fig.3-A).

-Para descargar el agua a un nivel superior de la unidad, instale una bomba auxiliar de drenaje de condensación con bandeja de drenaje y regulador de nivel

-Para un flujo regular de condensación es necesario que el tubo de escape tenga una inclinación hacia abajo de 1% sin cuellos de botella ni tamos ascendentes (Fig. 3-B).

-Coloque también un sifón de al menos de 50 mm de profundidad para evitar malos olores en el ambiente. (Fig. 3-C).

A

Fig. 3

B

C

-Para más unidades instaladas en un local, la entubación de la condensación debe hacerse como en (Fig. 3-D). El colector principal debe estar diseñado para drenar todas las unidades simultáneamente.

-Es necesario revestir los tubos con material anti-condensación, por ejemplo poliuretano, polipropileno, neopreno o espuma de 5-10 mm de espesor.

INSTALACIÓN

EVACUACIÓN DEL AIRE DURANTE EL LLENADO DEL SISTEMA

• Abra todas las válvulas de la instalación (manual o automática);
• Comience a llenar abriendo lentamente el grifo de carga de agua;
• Mueva (con un destornillador) el respiradero de la batería (Fig. 1);
• Cuando el agua empiece a gotear de las válvulas de ventilación de la unidad, ciérrelas y continúe llenando hasta el valor nominal previsto para la instalación. Compruebe la estanqueidad de las juntas. Se recomienda repetir esta operación después de que la unidad haya estado funcionando durante unas horas y comprobar periódicamente la presión del sistema.

Fig. 1

INSTALACIÓN DE LA VÁLVULA

ATENCIÓN: La válvula 3 vías es necesaria no solo para controlar la temperatura ambiente, sino también para bloquear el flujo de agua enviada a la batería en el caso de un incremento anómalo del nivel de agua condensada en la bandeja. El uso de una válvula 3 vías es obligatorio en el caso en que la unidad se utilice para refrigeración.

La 3 vías elegirse de entre:

- Válvulas motorizadas suministradas como accesorio.

- Válvulas motorizadas proporcionadas por el instalador.

El proceso de montaje de las válvulas se describe en las instrucciones suministradas con la válvula

INSTALACIÓN BANDEJA DE RECOGIDA DE CONDENSADOS

Hecha de material de plástico, recoge y transporta dentro de la bandeja principal la condensación que se forma en las conexiones hidráulicas no aisladas y en el kit de la válvula (si lo hay), en régimen de funcionamiento de verano.

El procedimiento de montaje se describe en las instrucciones suministradas con la misma bandeja.

Fig. 2

INSTALACIÓN DE LA REJILLA

Desembale cuidadosamente y compruebe que no haya sufrido daños.

1. Retire la rejilla:

-Actuándo simultáneamente sobre las palancas A colocadas en la rejilla desbloquee la rejilla (Fig.1).

-Abra la rejilla 45° y desengánchela del marco (Fig.2).

1. Para las unidades equipadas con cubiertas desmontables, retire la cubierta para la instalación de las cuatro esquinas (Fig.3).

3. Instalación del panel (Fig.4)

Alinee el motor de las aletas A en correspondencia con las conexiones de agua en el bastidor B.

Fije temporalmente el bastidor a la unidad mediante los ganchos (especialmente 1) presentes en los cuatro lados de la unidad.

Centre el panel respecto al techo y verifique la posición horizontal.

Con un destornillador Phillips fije el bastidor a la unidad. La posición de fijación depende de los modelos (Fig.5)

Fig. 1

Cuelgue la rejilla para el aire entrante al panel.

Conecte eléctricamente el motor de las aletas y el cable a la caja.

Vuelva a colocar la rejilla de la entrada de aire en la posición original y conecte eléctricamente el receptor.

Para modelos equipados con cubiertas angulares, recoloque la cubierta angular en las esquinas del panel.

INSTALACIÓN

PROCEDIMIENTO DE CONEXIÓN ELÉCTRICA DE LA UNIDAD

IMPORTANTE:

• La unidad debe instalarse conforme a las normas nacionales.
• Todos los cables conectados a la unidad, incluyendo sus accesorios, deben ser del tipo H05 VV-F, con aislamiento de PVC de acuerdo con la norma EN 6033-2-40.
• Desconecte la fuente de alimentación de todos los circuitos antes de acceder a las piezas con tensión.
• Conecte la toma de tierra antes de la conexión eléctrica.

De acuerdo con las reglas de instalación, los dispositivos de desconexión de la fuente de alimentación deben proporcionar una apertura de los contactos (4 mm) que permitan la desconexión completa en las condiciones de la categoría de sobretensión III.

El esquema general de las conexiones se muestra en Fig.1

Fig. 1

Para conectar proceda de la siguiente manera:

-Inserte el cable de alimentación en el interior de la máquina por el pasacable indicado A Fig.2.
-Retire la tapa del panel eléctrico quitando los tornillos de bloqueo.
-En el interior del cuadro están presentes los terminales a los cuales hay que efectuar la conexión como la de los esquemas eléctricos mostrados en la sección Esquemas.
-Cualquier enlace con la red se ejecutará una vez montada la red misma.
-Cierre de nuevo la tapa del cuadro eléctrico.

INSTALACIÓN

ESQUEMAS DE CONEXIÓN

Versión 2 tubos

Modelo 600, 850 y 1500

Versión 4 tubos

Modelo 750-4T

VF: Válvula 3 vías Frío/Calor (para unidad a 2 tubos o batería principal a 4 tubos)
VC: Válvula 3 vías Calor (para batería secundaria a 4 tubos)

INSTALACIÓN

OPCIONES DE INSTALACIÓN

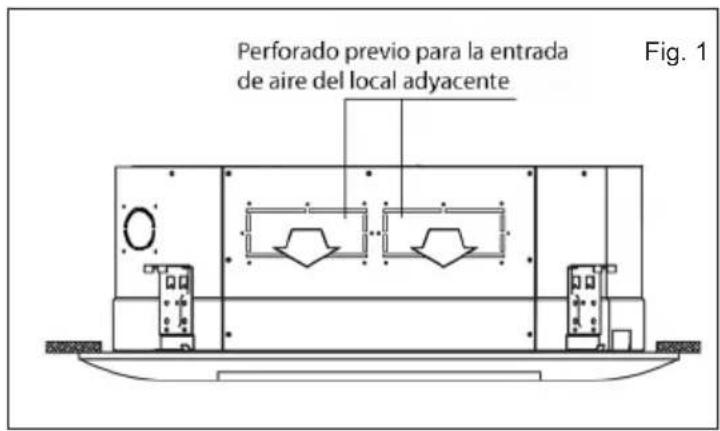

Flujo de aire al local adyacente:

El flujo de aire hacia el local adyacente requiere el cierre de una o dos pestañas correspondientes al conducto. En la pared divisoria entre el local acondicionado, donde se haya instalado la unidad, y el local adyacente, debe instalarse una boca de entrada de aire.

CONTROLES PRELIMINARES AL ARRANQUE

• La unidad no debe ponerse en marcha hasta que los tubos del sistema estén limpios y purgados y hasta que el sistema no se haya liberado del aire.
• Compruebe la pendiente de las tuberías de drenaje de la condensación.
• Asegúrese de que el filtro esté limpio y bien insertado en su lugar.
• Compruebe los valores de tensión y corriente, comparándolos con los datos de la etiqueta; compruebe las conexiones eléctricas.
• Verifique que las rejillas de ventilación de flujo no estén cerradas.

ERRORES

VISUALIZACIÓN DE ERRORES

En el caso de que se produjese algún error durante el funcionamiento de la unidad, esto se visualizará en la pantalla mediante un código que identifica el número del sistema que provocó el error o por una combinación de LEDs encendidos. Para interpretar los códigos de error, utilice la tabla de abajo.

Para modelos 400, 400-4T

Código error en pantalla	Tipo de malfunctionamiento	Visualización LED
		OPERATION	TIMER DEF./FAN ALARM
E2	Sensor temp. ambiente interno abierto o cortocircuitado	x o x x
E3/E4	Sensor de temp. batería abierto o cortocircuitado o x x x
E7 Error	EEPROM unidad o o x x
E8 Error	nivel condensación x x x o

x LED apagado
o LED intermitente

Para modelos 600, 750-4T, 850 y 1500

Código error en pantalla	Tipo de malfunctionamiento	Visualización LED
		OPERATION	TIMER	DEF./FAN	ALARM
E2	Sensor temp. ambiente interno abierto o cortocircuito	x	o	x	x
E3	Sensor de temp. batería abierto o cortocircuito	o	x	x	x
E7	Error EEPROM unidad	o	o	x	x
EE	Error nivel condensación	x	x	x	o
E8	Anomalía motor ventilador	o	x	o	x
PH	Error ajuste unidad	x	x	o	o

x LED apagado
o LED intermitente

* algunas alarmas pueden generarse por un mantenimiento deficiente. Se recomienda realizar tal procedimiento antes de solicitar la intervención del Soporte Técnico

SUMMARY

INTRODUCTION 4
