MANUAL DE USUARIO H-8094 Uline

Para Español, vea páginas 4-6.

PISTOLA DE CALOR DE ALTA CALIDAD

800-295-5510

uline.mx

• 120 Voltios 1740 Watts
• 14.5 amperes
- Enchufe de 3 clavijas

* Control de temperatura no ajustable de 649°C (1,200°F)

HERRAMIENTAS NECESARIAS

Desarmador de Cruz Pinzas de Punta

INSTRUCCIONES DE SEGURIDAD

ALTO

iADVERTENCIA! Este producto es una fuente de muy alta temperatura. Al igual que ocurre con cualquier otra herramienta eléctrica siga siempre las instrucciones de seguridad para reducir el riesgo de incendio, descarga eléctrica o cualquier otra lesión.

ALTO

iADVERTENCIA! Cuando use una pistola de calor, al igual que con cualquier otro aparato eléctrico, tenga un extintor a la mano y cumpla con todas las precauciones para evitar incendios.

1. Mantenga la pistola de calor lejos del calor, lluvia o humedad para reducir el riesgo de incendio.
2. No dirija la corriente de aire caliente hacia su ropa, manos o cualquier otra parte del cuerpo.
3. Mantenga el aparato lejos del alcance de los niños.
4. Mantenga la cara de la boquilla a una distancia de al menos 2.5 cm (1") de la envoltura termoencogible o de la superficie de trabajo.
5. Use la pistola de calor en una zona bien ventilada.

FUNCIONAMIENTO

Antes de realizar cualquier tarea, se recomienda experimentar con un trozo de material sobrante.

1. Enchufe la pistola de calor a un contacto adecuadamente aterrizado.
2. Ponga el interruptor en la posición "II" y la pistola de calor alcanzará la temperatura de funcionamiento completa en aproximadamente dos minutos.

3. Se suministra un soporte ajustable que permite que la boquilla se gire desde una posición prácticamente horizontal a una posición vertical.

4. Para apagar la pistola de calor tras su uso, coloque el interruptor en la posición "I". Hágala funcionar en frío durante unos tres minutos. Esto permitirá que la pistola de calor se enfríe y la boquilla esté fría al tacto.

5. Una vez que la boquilla se haya enfriado, coloque el interruptor en la posición "O".

MANTENIMIENTO

Un técnico de reparaciones cualificado que tenga experiencia en la reparación de herramientas eléctricas deberá llevar a cabo todas las reparaciones y el mantenimiento recomendado en estas instrucciones.

iADVERTENCIA! Desenchufe siempre la pistola de calor antes de llevar a cabo tareas de mantenimiento o reparaciones. Utilice solo partes de repuesto de la misma marca.

LUBRICACIÓN

Los baleros se lubrican en la fábrica y no requieren una lubricación posterior.

LIMPIEZA

¡Desenchufe la pistola de calor antes de limpiarla!

Para limpiar el exterior de la herramienta, use únicamente un detergente suave y paño húmedo.

NOTA: NO utilice otros productos de limpieza, aguarrás, gasolina, laca o diluyentes de pintura u otros solventes que puedan contener químicos que sean dañinos para los plásticos y otros materiales aislantes.

NOTA: NUNCA sumerja la herramienta en ningún líquido o permita que los líquidos penetren en la herramienta. Asegúrese de que todas las ventanillas estén libres y no contengan suciedad.

CAMBIO DE LA RESISTENCIA

1. Desenchufe la unidad y permita que se enfríe por completo.

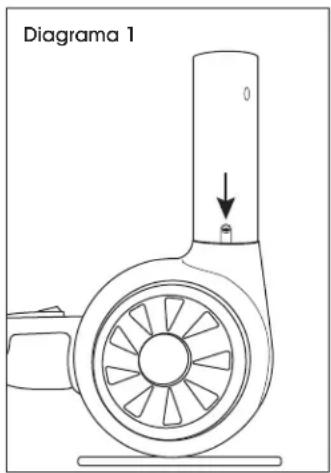

2. Use un desarmador de cruz para retirar los tornillos que mantienen el protector exterior de la boquilla en su lugar. (Vea Diagrama 1)

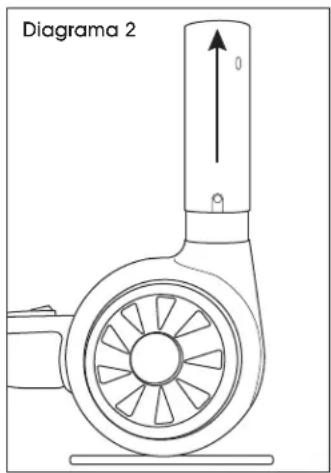

3. Retire el protector exterior de la boquilla y luego el protector interior. (Vea Diagrama 2)

NOTA: El protector interior de la boquilla está firmemente conectado al cuerpo de la pistola. Muévalo hacia adelante y atrás para ayudar a retirarlo.

Diagrama 1

Diagrama 2

1. Retire la funda de mica de alrededor de la resistencia. (Vea Diagrama 3)
2. Retire la resistencia jalándola hacia afuera. (Vea Diagrama 4)

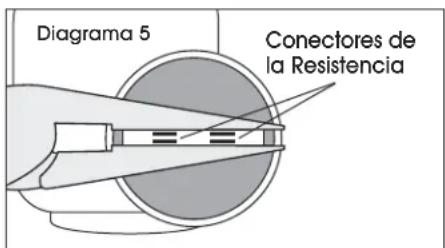

1. Usando pinzas, apriete levemente los conectores de la resistencia para asegurar una conexión firme con las clavijas de la nueva resistencia. (Vea Diagrama 5)

Diagrama 5 Conectores de la Resistencia

CONTINUACIÓN DE CAMBIO DE LA RESISTENCIA

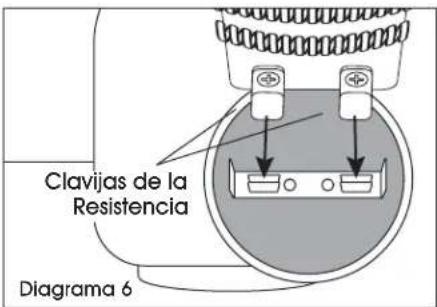

1. Inserte la resistencia nueva metiendo las clavijas a presión en los conectores. (Vea Diagrama 6)

Clavijas de la Resistencia Diagrama 6

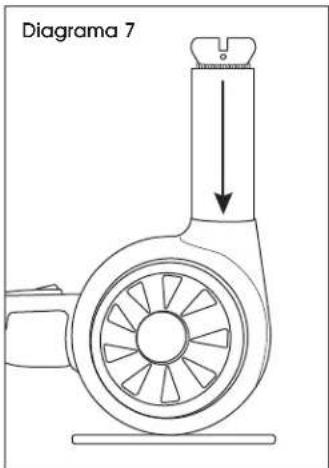

1. Vuelva a colocar la funda de la mica alrededor de la resistencia nueva. (Vea Diagrama 7)

Diagrama 7

1. Alinee las aberturas en cualquier lado del protector interior de la boquilla con los orificios para tornillos del cuerpo de la pistola.

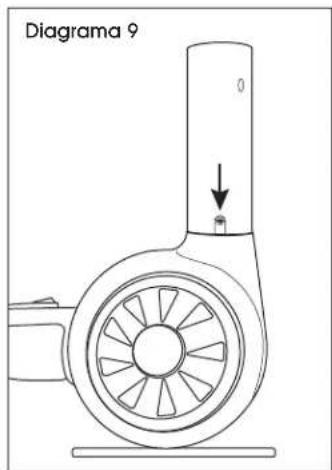

2. Vuelva a colocar el protector exterior de la boquilla. (Vea Diagrama 9)

3. Reemplace los tornillos. (Vea Diagrama 9)

Diagrama 9

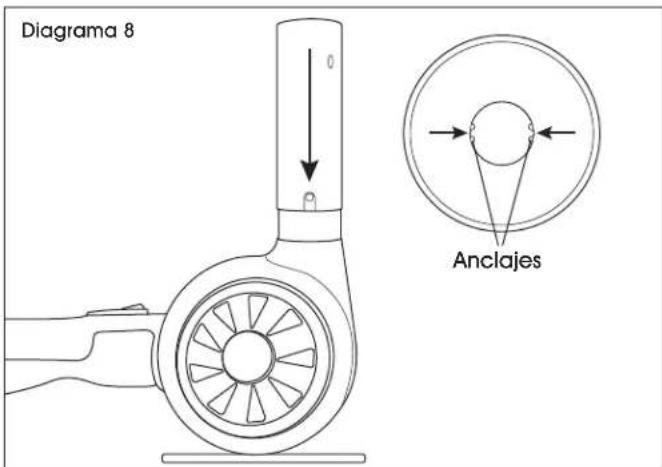

1. Cubra con el protector interior de la boquilla asegurándose de que los bordes de la resistencia se alineen con los anclajes dentro del protector. (Vea Diagrama 8)

Diagrama 8 Anclajes
