MANUAL DE USUARIO YT-82133 Yato

ES MARTILLO DE PERCUSIÓN

FR MARTEAU-PIQUEUR

IT MARTELLO DEMOLITORE

NL BOORHAMER

GR KATEDAΦΙΣΤΙΚΟ ΠΙΣΤΟΛΕΤΟ

YT-82133

Use protectores del oído

Proteja las vías respiratorias

Segunda clase de la seguridad eléctrica

Este símbolo indica que los residuos de aparatos eléctricos y electrónicos (incluidas las pilas y acumuladores) no pueden eliminarse junto con otros residuos. Los aparatos usados deben recogerse por separado y entregarse a un punto de recogida para garantizar su reciclado y recuperación a fin de reducir la cantidad de residuos y el uso de los recursos naturales. La liberación incontrolada de componentes peligrosos contenidos en los aparatos eléctricos y electrónicos puede suponer un riesgo para la salud humana y causar efectos adversos en el medio ambiente. El hogar desempeña un papel importante en la contribución a la reutilización y recuperación, incluido el reciclado de los residuos de aparatos. Para obtener más información sobre los métodos de reciclaje adecuados, póngase en contacto con su autoridad local o distribuidor.

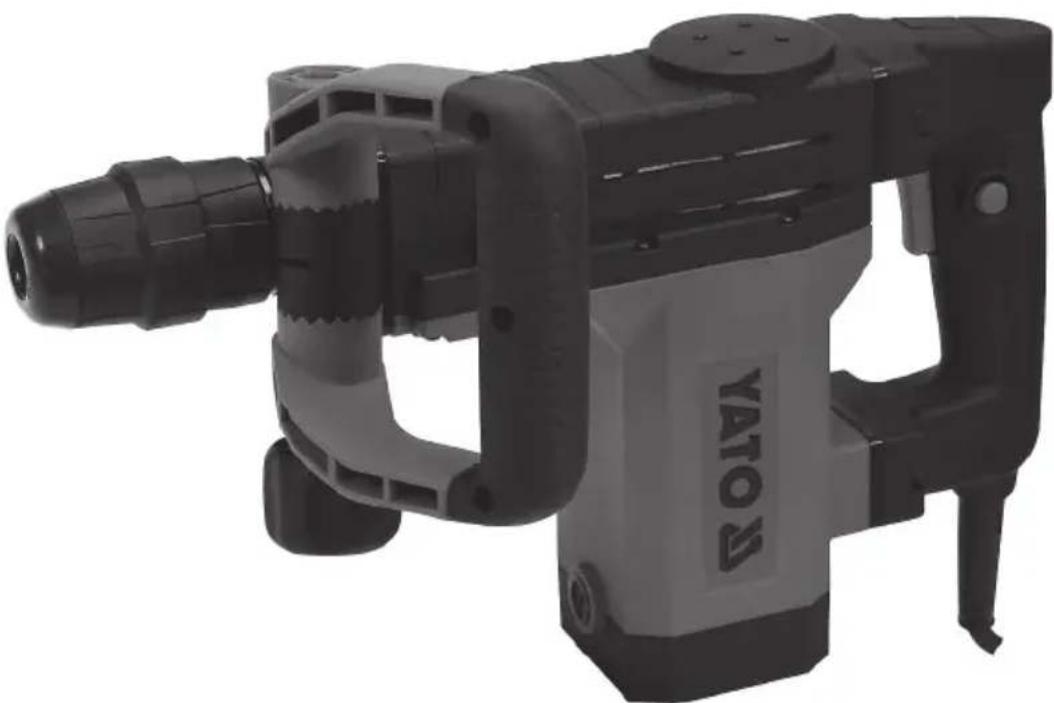

El martillo para demolición es una herramienta ordinaria, aislamiento de 2da clase, diseñado para trabajos de demolición y cincelado en piedra natural, piedra artificial, etc. utilizando herramientas de trabajo equipadas con una empuñadura hexagonal. El funcionamiento correcto, confiable y seguro de la herramienta eléctrica depende de la operación adecuada, es por eso que:

Antes de usar el producto, lea todo el manual y guárdelo.

El proveedor no es responsable de los daños que resulten del incumplimiento de las normas de seguridad y las recomendaciones de este manual.

EQUIPAMIENTO

El producto se entrega como completo, el paquete debe contener:

- martillo para demolición,

- mango adicional.

PARÁMETROS TÉCNICOS

Parámetro Unidad de medida Valor
Número de catálogo YT-82133
Voltaje nominal [V~] 220 - 240
Frecuencia nominal [Hz] 50
Potencia nominal [W] 1150
Frecuencia de golpe [min]	^-1 4850
Energía de un solo golpe [J] 15
Masa	[kg]	4,8
Nivel de ruido
- presión acústica	[dB]	83,5 ± 3,0
- potencia	[dB]	97,5 ± 2,4
Nivel de vibración	[m/s2]	15,546 ± 1,5
Clase de aislamiento		II
Grado de protección		IPX0
Portaherramientas - hexagonal [mm]	SDS MAX

ADVERTENCIAS GENERALES PARA LA SEGURIDAD DE LAS HERRAMIENTAS ELÉCTRICAS

¡Atención! Lea todas las advertencias de seguridad, ilustraciones y especificaciones proporcionadas con esta herramienta eléctrica / máquina. Debido al incumplimiento pueden producirse electrocuciones, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para referencia futura.

El concepto „herramienta eléctrica / máquina” utilizado en advertencias se aplica a todas las herramientas / máquinas impulsadas eléctricamente, tanto por cable como inalámbrico..

Seguridad en el lugar de trabajo

Mantenga el lugar de trabajo bien iluminado y limpio. El desorden y la mala iluminación pueden ser causas de accidentes.

No trabaje con herramientas eléctricas / máquinas en un ambiente con un mayor riesgo de explosión, que contenga líquidos, gases o vapores inflamables. Las herramientas eléctricas / máquinas generan chispas que pueden encender el polvo o los humos.

Los niños y terceros no deberían estar autorizados a ingresar al lugar de trabajo. La pérdida de concentración puede provocar la pérdida de control.

Seguridad eléctrica

El enchufe del cable eléctrico debe coincidir con el tomacorriente. No debe modificar el enchufe de ninguna manera. No use adaptadores de enchufe con herramientas eléctricas / máquinas conectadas a tierra. Un enchufe sin modificar que se ajuste al tomacorriente reduce el riesgo de electrocución.

Evite el contacto con superficies puestas a tierra tales como tuberías, radiadores y refrigeradores. Poner a tierra el cuerpo aumenta el riesgo de electrocución..

No exponga las herramientas eléctricas / máquinas a la lluvia o la humedad. Agua y humedad que se meten en la herramienta eléctrica / máquinas aumenta el riesgo de electrocución.

ES

No sobrecargue el cable de alimentación. No use el cable de alimentación para transportar, tirar o desenchufar el cable de alimentación de la toma de corriente. Evite el contacto del cable de alimentación con calor, aceites, bordes afilados y piezas móviles. Daños o enredos en el cable de alimentación aumentan el riesgo de electrocución.

En el caso de trabajar fuera de las habitaciones cerradas, use cables de extensión destinados a trabajar fuera de las habitaciones cerradas. El uso de un cable de extensión adaptado para uso en exteriores reduce el riesgo de descarga eléctrica.

Cuando el uso de una herramienta eléctrica / máquina en un ambiente húmedo es inevitable, se debe usar un dispositivo de corriente residual (RCD) como protección contra el voltaje de suministro. El uso de RCD reduce el riesgo de descarga eléctrica.

Seguridad personal

Esté atento a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica / máquina. No use una herramienta eléctrica / máquina si está cansado o bajo la influencia del alcohol, drogas o medicamentos. Incluso un momento de falta de atención mientras se trabaja puede ocasionar lesiones personales graves.

Use equipo de protección personal. Siempre use protección para los ojos. El uso de equipo de protección personal como máscaras contra el polvo, zapatos de seguridad antideslizantes, cascos y protectores auditivos reduce el riesgo de lesiones personales graves.

Evite la activación accidental del dispositivo. Asegúrese de que el interruptor eléctrico esté en la posición „apagado” antes de conectarlo a una fuente de alimentación y / o la batería, al levantar o mover la herramienta eléctrica/ máquina.

Mover la herramienta eléctrica / máquina con el dedo en el interruptor de encendido o encender las herramientas eléctricas / máquinas, cuando el interruptor está en la posición „encendido” puede ocasionar lesiones graves.

Antes de encender la herramienta eléctrica / máquina elimine las llaves y otros instrumentos que se han usado para ajustarlo. Una llave que queda en los elementos giratorios de la herramienta / máquina puede provocar lesiones graves.

No alcances y no te apoyes demasiado. Mantenga la actitud correcta y el equilibrio todo el tiempo. Esto permitirá un control más fácil sobre la herramienta eléctrica / máquina en caso de situaciones de trabajo inesperadas.

Vistete apropiadamente. No use ropa suelta o joyas. Mantenga su cabello y ropa lejos de las partes móviles de la herramienta eléctrica / máquina. La ropa suelta, joyas o el cabello largo pueden quedar atrapados en las piezas móviles.

Si los dispositivos están diseñados para conectar la extracción de polvo o la recolección de polvo, asegúrese de que estén conectados y utilizados correctamente. El uso de extracción de polvo reduce el riesgo de peligros de polvo.

No dejes que la experiencia adquirida por el uso frecuente de la herramienta / máquina causen descuido e ignorancia de las reglas de seguridad. Una acción despreocupada puede causar lesiones graves en una fracción de segundo.

Uso y cuidado de la herramienta eléctrica / máquina

No sobrecargue la herramienta eléctrica / máquina. Use una herramienta eléctrica / máquina adecuada para su aplicación. Una herramienta eléctrica / máquina adecuada proporcionará un trabajo mejor y más seguro si se utiliza para la carga diseñada.

No use la herramienta eléctrica / máquina, si el interruptor eléctrico no habilita ni deshabilita. Una herramienta / máquina, que no se puede controlar con el interruptor de encendido es peligroso y debe repararse.

Desconecte el enchufe del tomacorriente y / o retire la batería si se puede desconectar de la herramienta eléctrica / máquina antes de ajustar, cambiar accesorios o guardar la herramienta. / máquina. Dichas medidas preventivas le permitirán evitar encender accidentalmente la herramienta eléctrica / máquina.

Mantenga la herramienta fuera del alcance de los niños, no permita que las personas que no saben cómo manejar la herramienta eléctrica / máquina o no conocen estas instrucciones utilicen una herramienta eléctrica / máquina. Las herramientas eléctricas / máquinas son peligrosas en manos de usuarios no entrenados.

Mantener herramientas eléctricas / máquinas y accesorios. Compruebe herramienta / máquina para verificar desajustes o atascos de partes móviles, daños en las piezas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica/ máquina. El daño debe ser reparado antes de usar la herramienta eléctrica / máquina. Muchos accidentes son causados por herramientas mal mantenidas / máquina.

Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con bordes afilados son menos propensas a atascarse y son más fáciles de controlar durante el trabajo.

Use herramientas eléctricas / máquinas, accesorios y herramientas de inserción y similares de acuerdo con estas instrucciones, teniendo en cuenta el tipo y las condiciones de trabajo. El uso de herramientas para trabajos distintos a los diseñados probablemente pueda crear una situación peligrosa.

Los mangos y las superficies de agarre deben estar secos, limpios y libres de aceite y grasa. Las empuñaduras y las superficies de agarre resbaladizas no permiten un funcionamiento y monitoreo seguros de la herramienta / máquina en situaciones de peligro.

Reparos

Repare la herramienta eléctrica / máquina solo en sitios autorizados que solo utilicen piezas de repuesto originales. Esto garantizará una seguridad de funcionamiento adecuada de la herramienta eléctrica.

ADICIONALES INDICACIONES DE SEGURIDAD

Use protección auditiva. La exposición al sonido puede provenir de la vía auditiva.

ES

Herramientas de moldura y mano de obra con mangos de montaje. Perder el control puede ser el jefe del lugar.

Utilice mascarillas antipolvo. El uso de masas de polvo reduce el riesgo de rotura de capas.

Mientras realiza su trabajo, para obtener consejos de seguridad, puede encontrar una característica de seguridad oculta que le impide monitorear o revisar información sobre la seguridad de un dispositivo electrónico con tecnología. Restringir el acceso a una herramienta que podría guiarse a través del proceso de manipulación podría hacer que las herramientas de manipulación de herramientas estén operativas.

Advertencias relacionadas con la perforación con brocas

Siempre se verifica si se establece un límite igual para verificar dos veces o verificar la fecha. A velocidades más altas, es probable que el taladro se doble; si se le permite entrar en contacto libremente con la herramienta rotativa, acumulará trauma.

Aplique solo en línea con un taladro y no aplique a la aplicación. La broca puede doblarse, hacer que se rompa y pierda el control, provocando lesiones.

MONTAJE DE ELEMENTOS DE EQUIPO

NOTA! El equipo puede instalarse solo cuando la tensión de alimentación está desconectada. Desconecte el cable de alimentación del tomacorriente de la pared.

Ajustando el mango adicional (II)

El mango adicional se puede colocar en la posición que proporcione el trabajo más seguro, ergonómico y eficiente.

Coloque la manija en la posición deseada y luego bloquee la posibilidad de cambiar su posición apretando fuerte y firmemente la perilla de bloqueo.

Debido a la naturaleza del trabajo, el grado de ajuste de la perilla de bloqueo debe verificarse durante el uso del producto.

Montaje y desmontaje de herramientas de trabajo (III)

Limpie la herramienta de suciedad y oxidación y lubrique el mandril SDS MAX con una capa fina de lubricante.

Jale hacia si el mandril de la herramienta y manténgalo en ésta posición.

Inserte herramienta limpia en el orificio. En el caso de que sea necesario gire la herramienta, para que entre en el mandril sin resistencia.

Suelte el mandril, la herramienta debe fijarse automáticamente en el mandril.

Asegúrese que la herramienta está instalada de una manera segura, intentando sacar la herramienta del mandril SDS MAX. Si la broca o el cortador sale del mandril, es menester realizar la instalación de nuevo.

USO DEL PRODUCTO

Antes de comenzar a trabajar, verifique que la carcasa y el cable de conexión con el enchufe no estén dañados. Si se encuentra daño, ¡no se permite más trabajo!

Seleccione la herramienta de trabajo adecuada: punzón o cincel.

Limpie la herramienta, cepille la manija de la herramienta seleccionada con una capa delgada de grasa.

Inserte la herramienta de trabajo en el portaherramientas del producto.

Inserte el enchufe del cable en el tomacorriente.

Póngase protectores auditivos, protección para los ojos, guantes de trabajo.

Iniciar y parar el producto

Tome una posición para asegurar el equilibrio, sujete el martillo con ambas manos y asegúrese de que la herramienta de trabajo no toque nada, inicie el producto presionando y sosteniendo el interruptor (IV) con su dedo.

Mantenga la herramienta en este estado durante varios segundos para que la grasa llegue a todos los elementos del mecanismo de accionamiento. al mismo tiempo, verifique si el producto muestra signos de funcionamiento anormal. Demasiado ruido, niveles de vibración demasiado altos, olores sospechosos o la apariencia de humo. Si no se observan signos de funcionamiento anormal, el producto puede ser utilizado

Después de terminar el trabajo, apague el martillo al liberar la presión en el interruptor.

El interruptor tiene la capacidad de bloquear en la posición de encendido, lo que puede ser útil durante el trabajo a largo plazo.

Para bloquear el interruptor, presione el botón de bloqueo con el interruptor (IV) presionado. La liberación del bloqueo se produce presionando el interruptor.

Operación con el producto (IV)

Se recomienda que el uso de la herramienta no sea demasiado intenso durante el período inicial. Esto permitirá que las partes mecánicas pasen. También se recomienda utilizar descansos más largos para enfriar el martillo. A medida de rodar los elementos dentro del martillo, puede aumentar la intensidad del trabajo y reducir los intervalos necesarias para enfriar la herramienta.

ES

¡Precaución! A veces puede suceder que el martillo no transmita el impacto a la herramienta de trabajo, incluso aunque el motor esté funcionando. La razón de esto es generalmente aceite demasiado espeso. Si el producto se usa a bajas temperaturas, déjelo actuar durante aproximadamente 5 minutos para calentarlo.

Coloque la herramienta de trabajo sobre la superficie a trabajar, tome el martillo en ambos magnos y activelo con el interruptor.

Si la herramienta no ha comenzado, empuje el martillo hacia la superficie de trabajo. Esto no es el resultado de una operación incorrecta y la protección contra el trabajo descargado.

Durante el trabajo, ejerza solo la presión necesaria para el correcto funcionamiento de la herramienta. Aplicar demasiada presión sobre la herramienta de trabajo puede dañar la herramienta de trabajo y los mecanismos de martillo, y también reducirá la productividad.

Si el producto se va a utilizar para martillar superficies de gran espesor, el martillado debe realizarse en capas. Cada vez, cubra una capa de pequeño espesor.

Durante el trabajo, haga descansos regulares.

Comentarios adicionales

Durante el trabajo, no ejerza demasiada presión sobre la pieza de trabajo y no realice movimientos bruscos para no dañar la herramienta de trabajo y el taladro. Durante el trabajo, haga descansos regulares. No permita que la herramienta se sobrecargue, la temperatura de las superficies externas nunca puede superar los 60 ° C. Después de terminar el trabajo, apague el taladro, desenchufe el cable de la herramienta del tomacorriente y lleve a cabo el mantenimiento y las inspecciones.

El valor de vibración total declarado se midió usando un método de prueba estándar y se puede usar para comparar una herramienta con otra. El valor de vibración total declarado se puede usar en la evaluación de la exposición inicial.

¡Precaución! La emisión de vibraciones durante el trabajo con la herramienta puede diferir del valor declarado, dependiendo del uso de la herramienta.

¡Precaución! Es necesario especificar medidas de seguridad para proteger al operador, que se basan en una evaluación de la exposición en condiciones reales de uso (incluidas todas las partes del ciclo de trabajo, como cuando la herramienta está apagada o inactiva y el tiempo de activación).

MANTENIMIENTO E INSPECCIONES

Lubricación

Siempre antes de usar taladros o cortadores, límpielos y aplique una fina capa de grasa a la empuñadura de la herramienta.

¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléctrico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.
