MANUAL DE USUARIO H-11053 Uline
Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9.
HERRAMIENTA NECESARIA
Llave Allen
(incluida)
2 Descansabrazos 5 Ruedas
1 Asiento
1 Base Estrella 1 Mecanismo
Paquete de Tornillería
A
8 Pernos
M6 X 35 mm
B
2 Pernos
M6 X 30 mm
C
3 Pernos
M8 X 20 mm
D
10 Rondanas
Chicas
3 Rondanas Grandes
ENSAMBLE

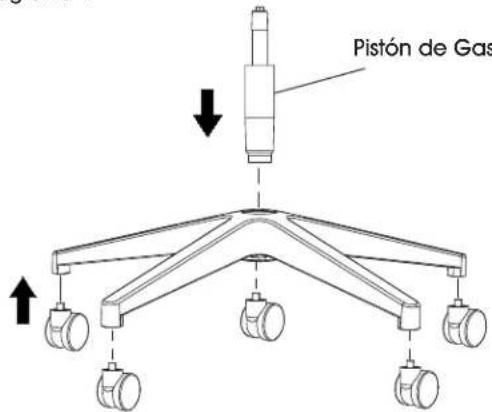

Diagrama 1
CONTINUACIÓN DEL ENSAMBLE


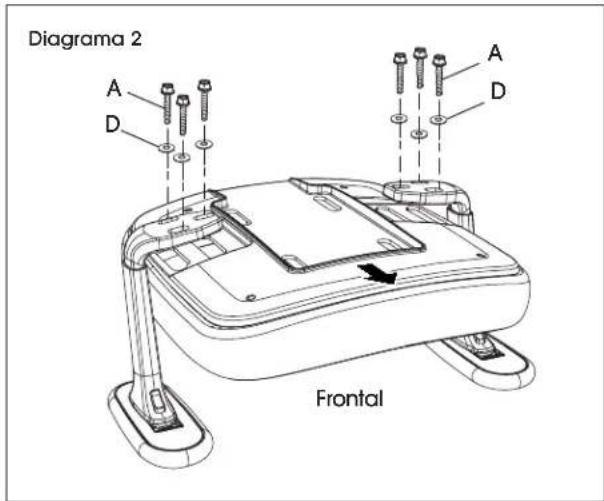

Diagrama 2 A D A D Frontal- Alinee el descansabrazos con los orificios en la parte inferior del asiento. Utilice tres pernos de M6 x 35 mm (A) con tres rondanas chicas (D) para fijarlo. Apriete con la llave Allen. Repita este paso en el lado opuesto. (Vea Diagrama 2)


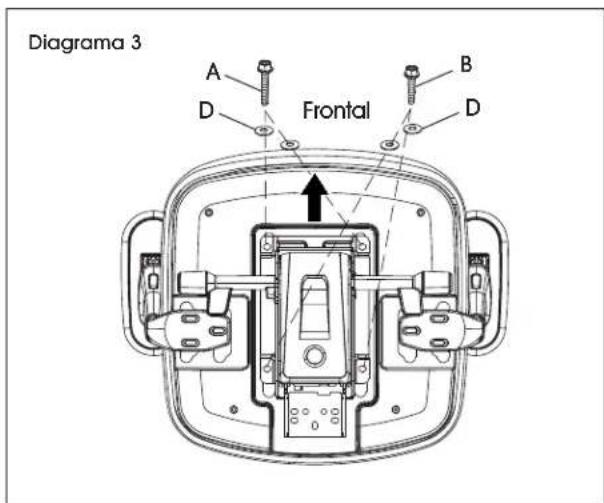

Diagrama 3 A D Frontal B D- Alinee el mecanismo con los orificios en la parte inferior del asiento. Utilice dos pernos de M6 x 35 mm (A), dos pernos de M6 x 30 mm (B) y cuatro rondanas chicas (D) para fijarlo. Apriete con la llave Allen. (Vea Diagrama 3)


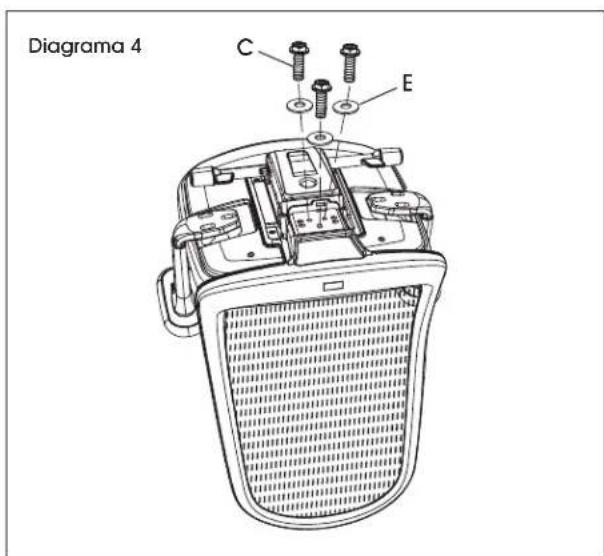

Diagrama 4 C E- Posicione el respaldo en la ranura que está entre la parte inferior del asiento y el mecanismo. Alinee los orificios y utilice tres pernos de M8 x 20 mm (C) y tres rondanas grandes (E) para fijar el respaldo al mecanismo. Apriete con la llave Allen. (Vea Diagrama 4)
CONTINUACIÓN DEL ENSAMBLE
Diagrama 5

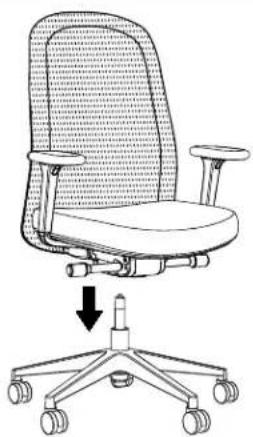

- Baje lentamente el ensamble de la silla sobre el pistón de gas. Presione el asiento para fijarlo en su lugar. (Vea Diagrama 5)

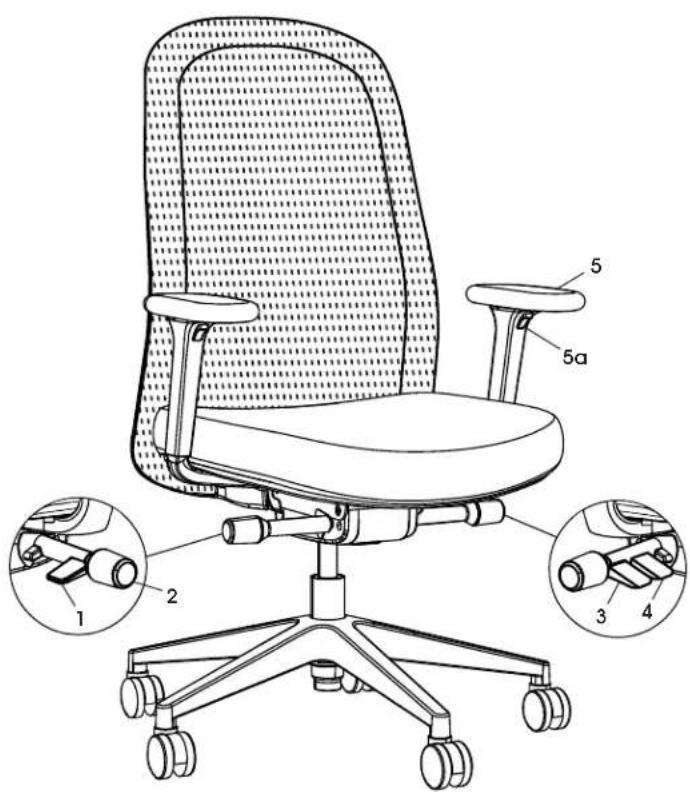

AJUSTES DE LA SILLA
- Altura del Asiento – Para subir la altura del asiento, levante la palanca con poco o sin peso en el asiento. Para bajar el asiento, levante la palanca mientras está sentado.
- Tensión de Inclinación – Esta silla cuenta con cuatro configuraciones predeterminadas de tensión de inclinación. Para aumentar la tensión de inclinación, gire la perilla hacia adelante. Para disminuir la tensión de inclinación, gire la perilla hacia atrás.
- Bloqueo de la Inclinación del Poste – Para bloquear la silla en una posición vertical, jale la palanca. Para restaurar la inclinación, empuje la palanca hacia abajo. La silla cuenta con inclinación sincronizada; el respaldo se inclina en una proporción de dos a uno con respecto al ángulo del asiento.
- Profundidad del Asiento (Deslizador del Asiento) - Para ajustar la profundidad del asiento, jale la palanca y deslice el asiento hacia adelante o hacia atrás mientras está sentado. Suelte la palanca para fijarlo en la posición deseada..
- Ajuste del Descansabrazos:
a. Altura – Presione el botón debajo de la parte frontal de cada descansabrazos y muévalo hacia arriba o abajo.
b. Ancho – Empuje la almohadilla del descansabrazos hacia adentro o hacia afuera.
c. Profundidad – Empuje la almohadilla del descansabrazos hacia adelante o hacia atrás.
