MANUAL DE USUARIO H-10216 Uline

Para Español, vea páginas 6-10.

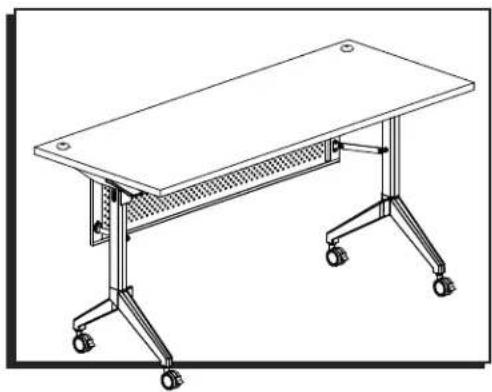

MESA MOVIL PARA CAPACITACIÓN

800-295-5510

uline.mx

HERRAMIENTAS NECESARIAS

Desarmador de Cruz

Llave Allen #4 Llave Allen #6 (incluida)

Llave de Boca Abierta (incluida)

Se Recomienda Armar Entre Dos Personas

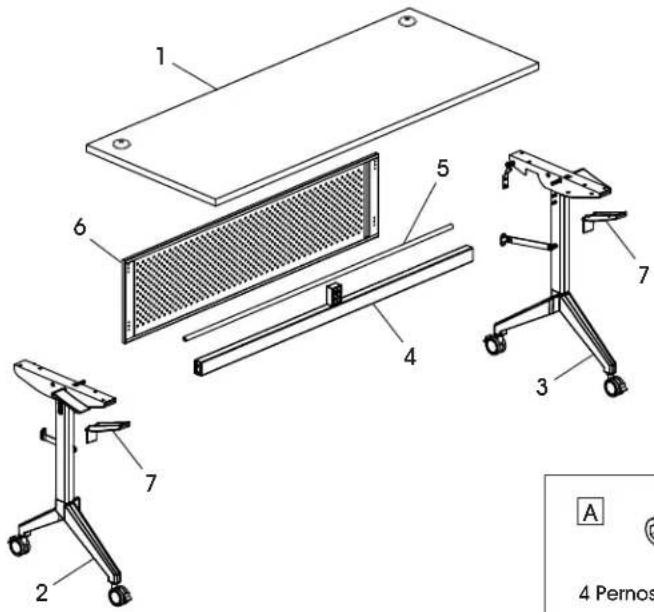

PARTES

1 2 3 4 5 6 7 A 4 Pernos

PARTES

# DESCRIPCIÓN CANT.
1 Cubierta 1
2 Pata Izquierda del Armazón 1
3 Pata Derecha del Armazón 1
4 Barra de Soporte 1
5 Varilla Motriz Hexagonal 1
6 Recato	1
7 Cubierta de Plástico	2

Kit de Tornillería

¡PRECAUCIÓN! Algunas partes pueden tener bordes filosos. Debe tener cuidado cuando manipule varias piezas para evitar lesiones. Por su seguridad, utilice un par de guantes de trabajo cuando ensamble.

4 Pernos M8 x 25 mm

2 Cubiertas para Orificio

2 Cubiertas para Orificio

4 Pernos M6 x 16 mm

8 Pernos M6 x 15 mm

4 Soportes de Acoplamiento

16 Tornillos para Madera ST3.5 x 35 mm

2 Ojales Negros

2 Ojales Plateados

ENSAMBLE

NOTA: Cuente e inspeccione todas las piezas antes de desechar cualquier caja o material de empaque.

NOTA: Ensamble sobre una superficie lisa que no deje marcas para evitar rayones.

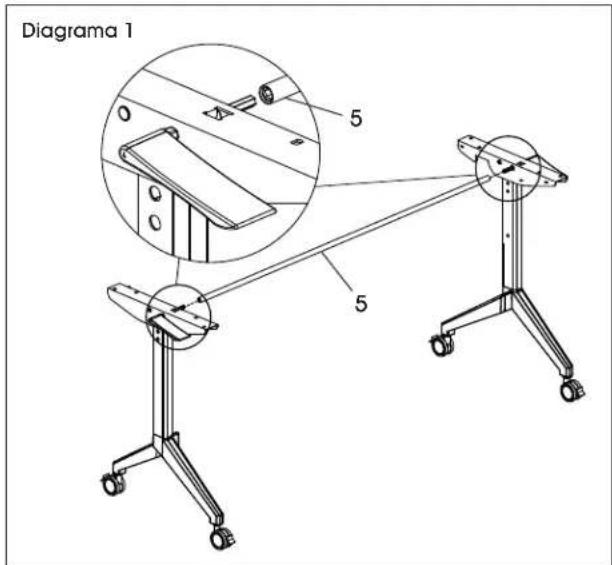

1. Con la ayuda de una segunda persona, fije la varilla motriz hexagonal (5) al soporte superior entre las patas izquierda y derecha. (Vea Diagrama 1)

Diagrama 1 5 5

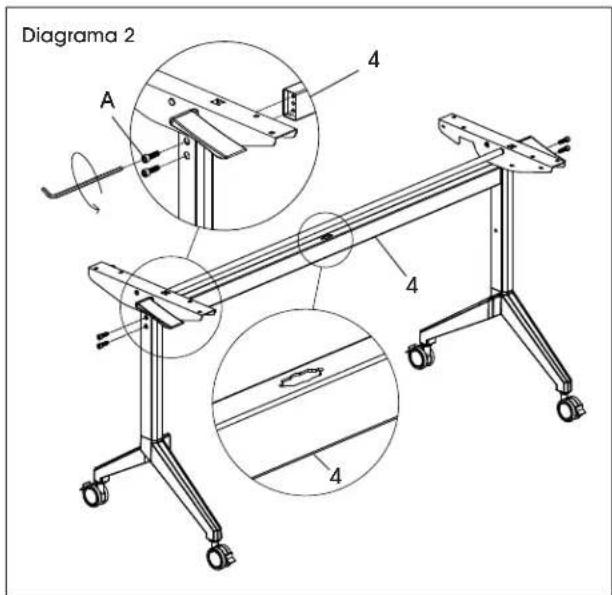

1. Instale la barra de soporte (4) entre las patas izquierda y derecha con cuatro pernos M8 x 25 mm (A). Apriete con la llave Allen #6. (Vea Diagrama 2)

NOTA: Asegúrese de que la apertura en el medio de la barra de soporte apunte hacia arriba.

Diagrama 2 A 4 4 4

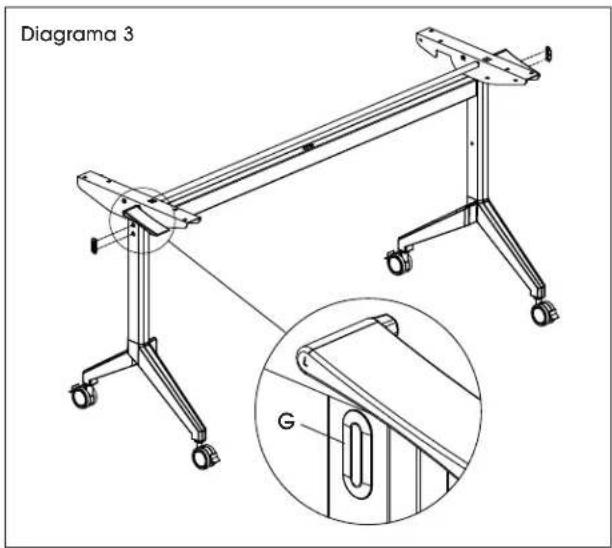

1. Instale las cubiertas para orificio (G) en los lados de cada pata. (Vea Diagrama 3)

Diagrama 3 G

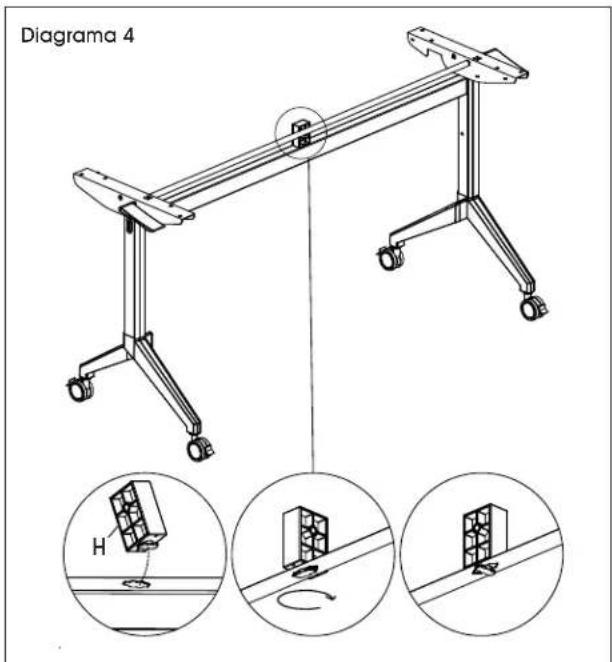

1. Inserte el bloque del soporte superior (H) en la abertura de la barra de soporte (4). Gire para fijarlo en su lugar. (Vea Diagrama 4)

Diagrama 4 H

CONTINUACIÓN DEL ENSAMBLE

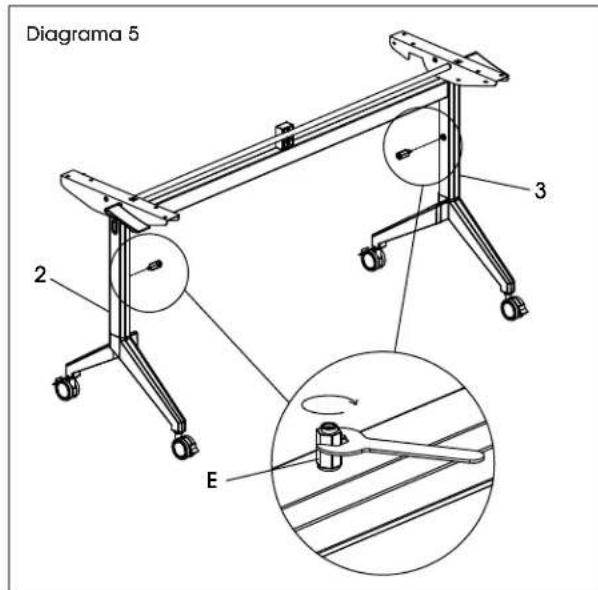

1. Instale un perno hexagonal M6 x 30 mm (E) en la sección central de cada pata del armazón. Apriete con la llave de boca abierta. (Vea Diagrama 5)

Diagrama 5 2 3 E

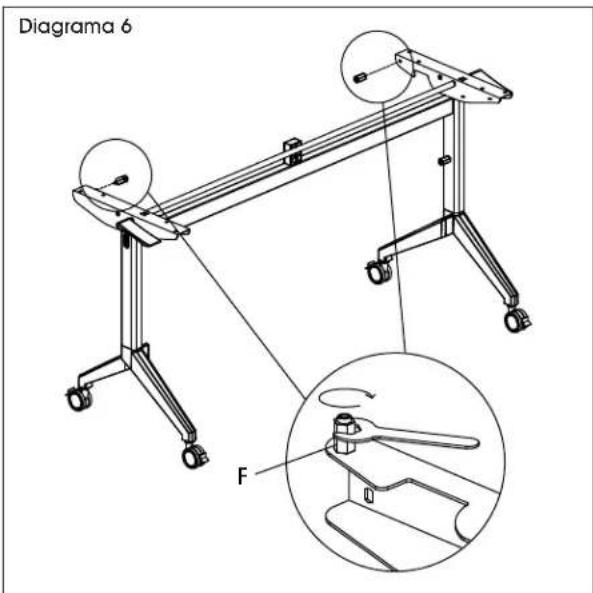

1. Instale un perno hexagonal M6 x 28 mm (F) en la parte superior de cada pata. Apriete con la llave de boca abierta. (Vea Diagrama 6)

Diagrama 6 F

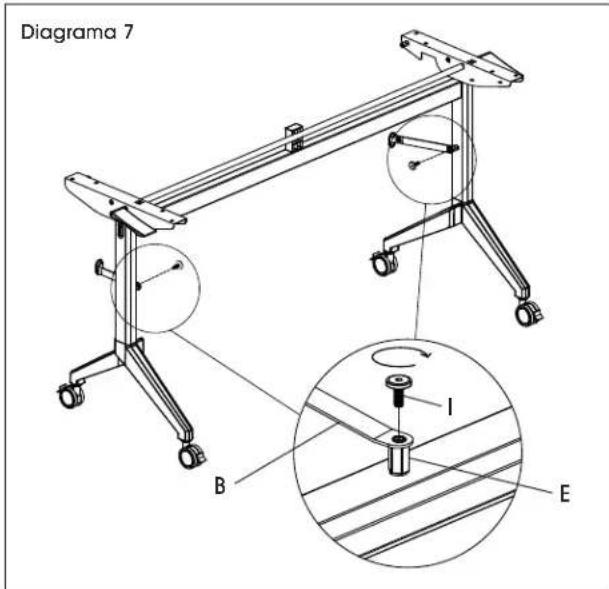

1. Alinee el extremo estrecho de un conector inferior para recato (B) con el perno hexagonal M6 x 30 mm (E) previamente instalado en la pata del armazón. Fije con un perno M6 x 16 mm (I) y apriete con la llave Allen #4. Repita la operación en la pata opuesta. (Vea Diagrama 7)

Diagrama 7 B I E

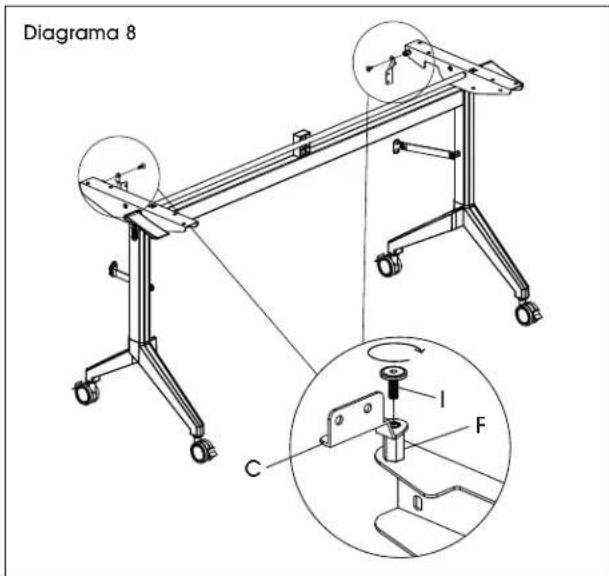

1. Alinee el extremo estrecho de un conector superior para recato (C) con el perno hexagonal M6 x 28 mm (F) previamente instalado en la parte superior de la pata del armazón. Fije con un perno M6 x 16 mm (I) y apriete con la llave Allen #4. Repita la operación en el armazón de la pata opuesta. (Vea Diagrama 8)

Diagrama 8 C I F

CONTINUACIÓN DEL ENSAMBLE

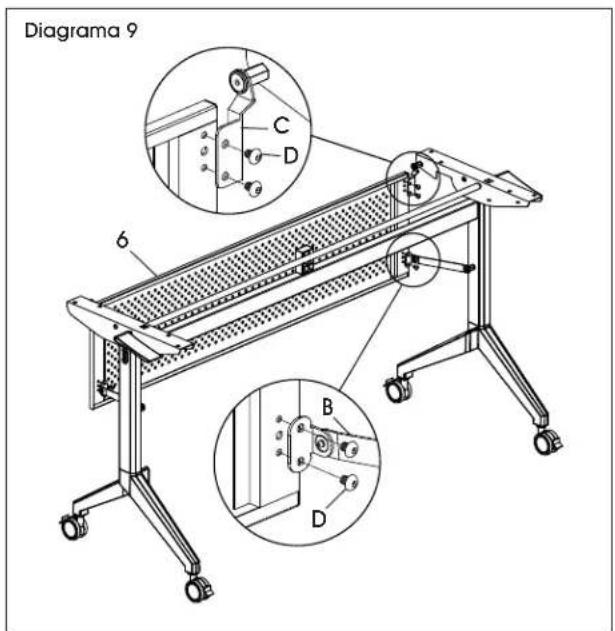

1. Fije el recato (6) a los conectores para recato inferiores y superiores (B, C) con ocho pernos M6 x 8 mm (D). Apriete con una llave Allen #4. (Vea Diagrama 9)

Diagrama 9 6 C D B D

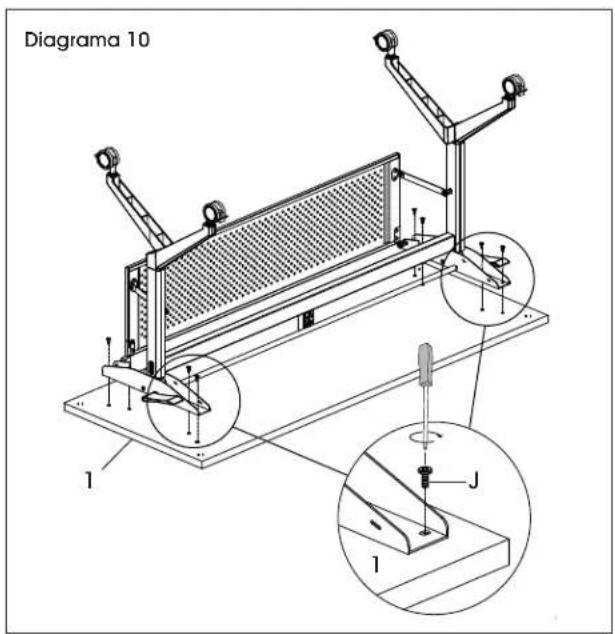

1. Con la ayuda de una segunda persona, coloque la cubierta de la mesa (1) boca abajo con los orificios hacia arriba. Voltee con cuidado el armazón ensamblado y alinee con los orificios preperforados de la cubierta de la mesa. Instale con ocho pernos M6 x 15 mm (J) y un desarmador de cruz. (Vea Diagrama 10)

Diagrama 10 1 J 1

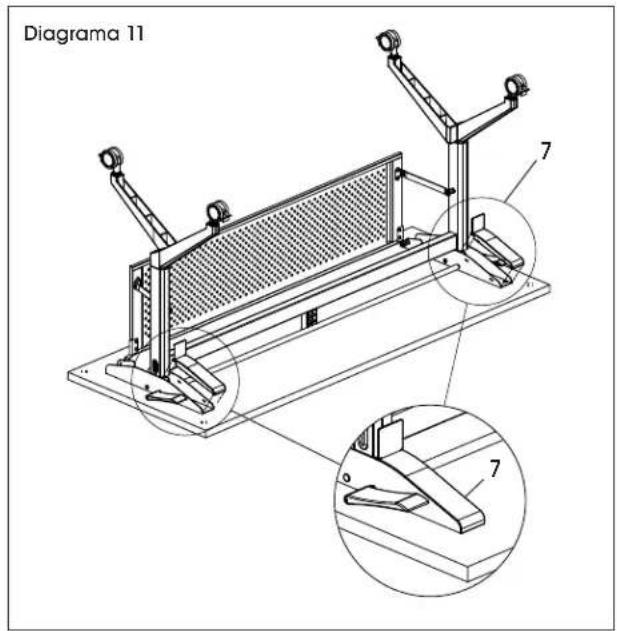

1. Inserte una cubierta de plástico (7) en cada soporte. Con ayuda de una segunda persona, volte con cuidado la mesa ensamblada y póngala de pie. (Vea Diagrama 11)

Diagrama 11 7 7

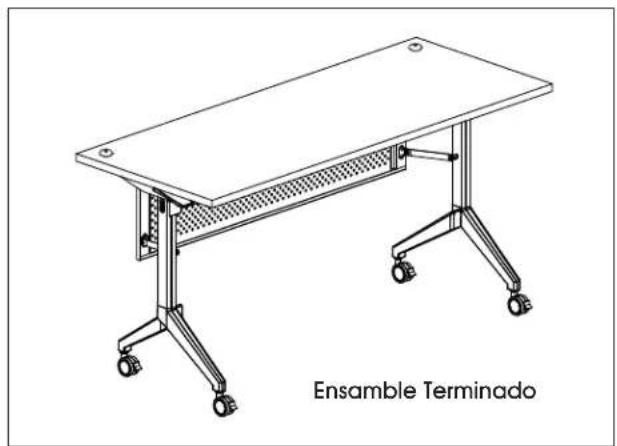

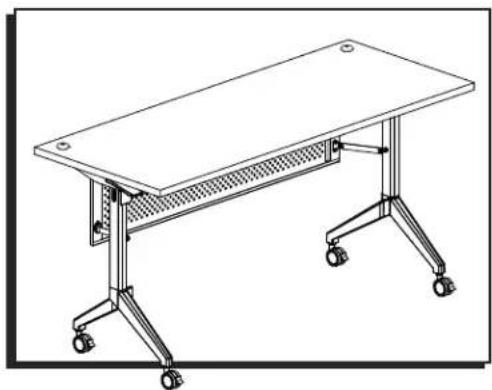

Ensamble Terminado

UNIÓN DE MESAS CON SOPORTES DE ACOPLAMIENTO

NOTA: Cada mesa para capacitación incluye dos sets con soportes de acoplamiento (K). Cada set de soportes de acoplamiento consiste de dos ganchos.

1. Con la ayuda de una segunda persona, coloque la mesa ensamblada de la mesa boca abajo con los orificios hacia arriba.

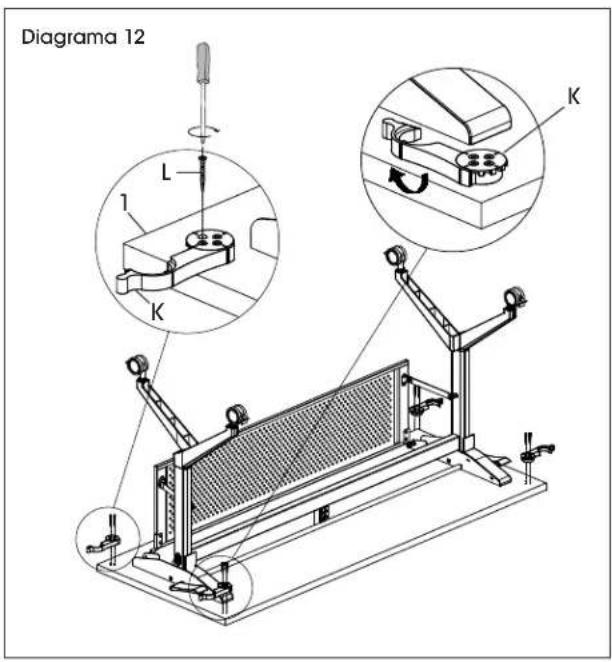

2. En una lado de la cubierta de mesa, instale dos ganchos en los orificios preperforados ubicados en cada esquina utilizando ocho tornillos para madera ST3.5 x 35 mm (L). Apriete utilizando un desarmador de cruz. Repita este paso en el lado opuesto. (Vea Diagrama 12)
3. Repita los pasos 1-2 para la(s) mesa(s) restante(s). (Vea Diagrama 12)
4. Translade las mesas juntas y conéctelas con los soportes de acoplamiento. (Vea Diagrama 13)

Diagrama 12 L 1 K K

Diagrama 13
Soportes de Acoplamiento (K)

Abrir Bloqueado ULINE

800-295-5510

uline.mx
