MANUAL DE USUARIO H-10244 Uline
Para Español, vea páginas 4-6.
HERRAMIENTAS NECESARIAS

Desarmador
de Cruz

Taladro

Llave Allen (incluida)

Se Recomienda Armar
Entre Dos Personas

NOTA: Cuente e inspeccione todas las piezas antes de desechar cualquier caja o material de empaque.
| # DESCRIPCIÓN CANT. | |
| 1 Canal 1 | |
| 2 Pata 2 | |
| 3 Tornillo para Pata, 6 x 12 mm 16 | |
| 4 Armazón Lateral 2 | |
| 5 Cubierta 1 | |
| 6 Tornillo para Madera, 4.8 x 16 mm | 18 |
| 7 Palanca | 1 |
| 8 Base | 2 |
| 9 Tornillo de Base, 8 x 65 mm | 8 |
| 10 Topa | 4 |

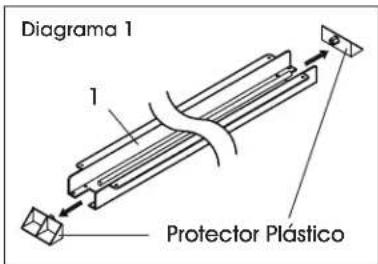

- Retire los dos protectores de plástico en los lados del canal (1). (Vea Diagrama 1)


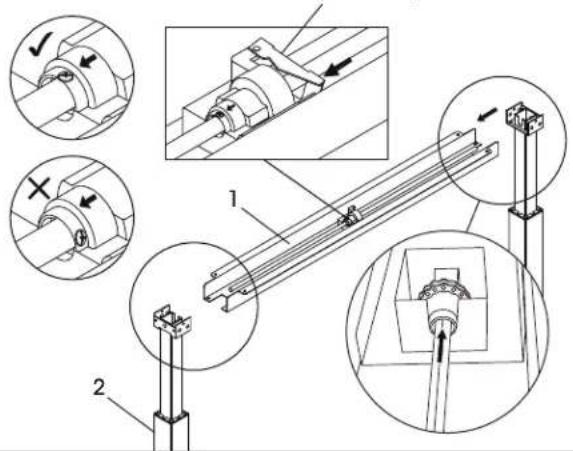

Diagrama 1 1 Protector Plástico- Para facilitar el ensamble, coloque el canal (1) sobre una superficie elevada, como una mesa. Inserte la barra de metal ubicada dentro del canal (1) en la abertura del mecanismo en la parte superior de la pierna (2). Repita este paso en el lado opuesto. (Vea Diagrama 2)
Diagrama 2

NOTA: Si tiene dificultades para insertar la varilla en la abertura de la parte superior de la pata del mecanismo:
- Alinee la flecha del mecanismo con el tornillo. Si la barra de metal no logra insertarse en la abertura de la parte superior de la pata del mecanismo, presione la palanca central y gire la barra de metal para alinear la flecha con el tornillo en la parte superior de la barra de metal. (Vea Diagrama 2)
- Si aún tiene dificultades para insertar la varilla en la abertura del mecanismo, presione lentamente la parte superior de la pata para girar la abertura del mecanismo.
Mientras gira la abertura, empuje la varilla hasta insertarla por completo. (Vea Diagrama 3)


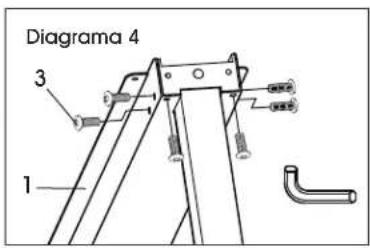

- Inserte seis tornillos para patas (3) en los lados y la parte inferior del canal (1). Apriete con la llave Allen. Repita este paso en el lado opuesto. (Vea Diagrama 4)


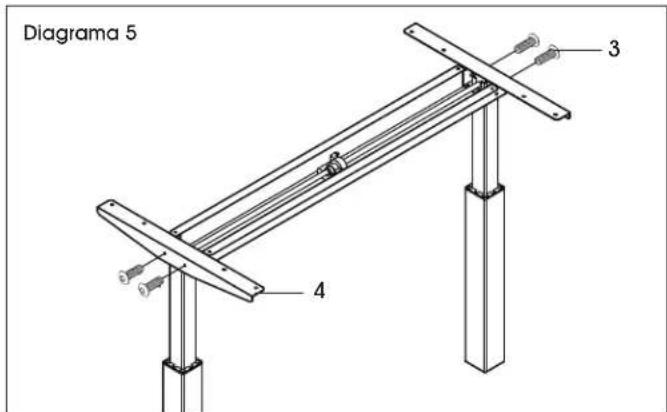

Diagrama 4 1 3- Fije los armazones laterales (4) a cada extremo del canal usando cuatro tornillos para patas (3). Apriete con la llave Allen. (Vea Diagrama 5)
Coloque la cubierta (5) boca abajo sobre una superficie limpia, lisa y que no deje marcas para evitar rayones.
-
Coloque el armazón sobre la cubierta (5). Ajuste la posición del armazón de modo que quede en el centro de la cubierta. (Vea Diagrama 6)

NOTA: El armazón está diseñado para adaptarse a cubiertas de 24" o 30" de ancho. Para las cubiertas de 30" de ancho, los armazones laterales serán de aproximadamente 3" desde los bordes frontales y posteriores de la cubierta. El diagrama 6 muestra una cubierta de 24" (5).

NOTA: La palanca (7) debe estar en la parte frontal de la cubierta, enfrente de los dos orificios para ojal. La parte posterior de la cubierta tiene dos orificios para ojal. La parte frontal es el lado opuesto.

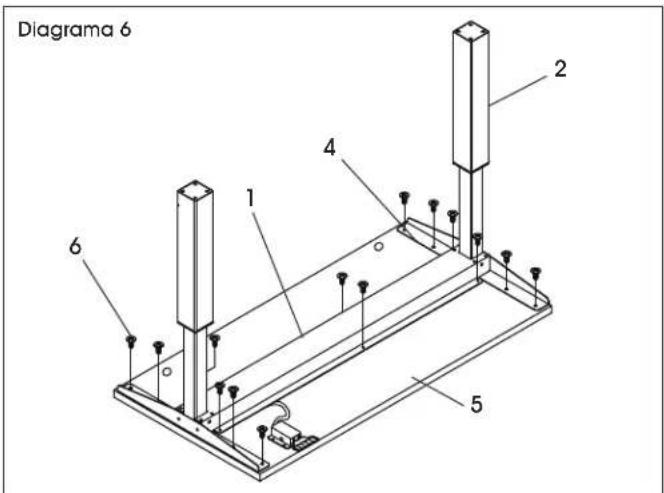

- Fije los armazones laterales (4) y el canal (1) a la cubierta (5) usando el taladro y catorce tornillos para madera (6). (Vea Diagrama 6)

NOTA: La cubierta no incluye orificios preperforados. Taladre los tornillos para madera directamente en la cubierta para fijar la base.


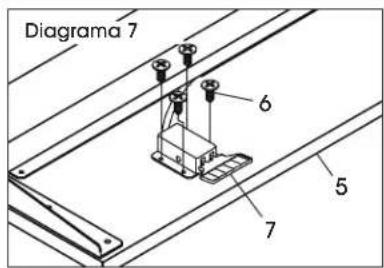

Diagrama 6 1 2 4 5 6- Coloque la palanca (7) de modo que el asa quede a ras con el borde frontal de la cubierta (5). Fije usando el taladro y cuatro tornillos para madera (6). (Vea Diagrama 7)
NOTA: La palanca se ubicará en el lado derecho de la mesa al voltearla y ponerla de pie.

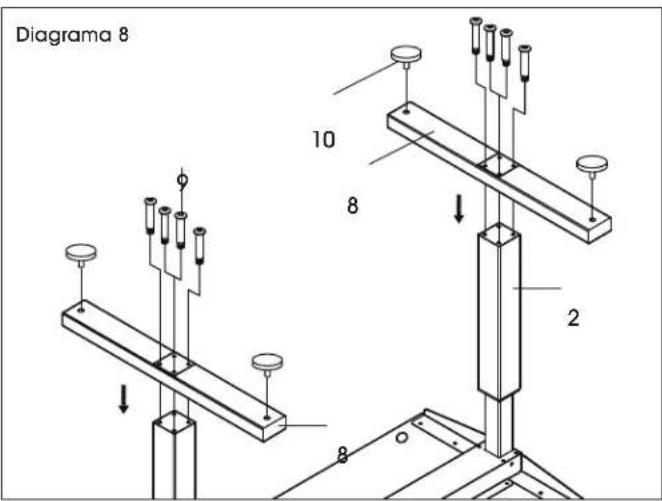

- Fije la base (8) a la pata (2) usando cuatro tornillos de base (9). Apriete con la llave Allen. Repita este paso en el lado opuesto. (Vea Diagrama 8)
- Inserte las tapas (10) en los orificios en la parte inferior de las bases (8). (Vea Diagrama 8)


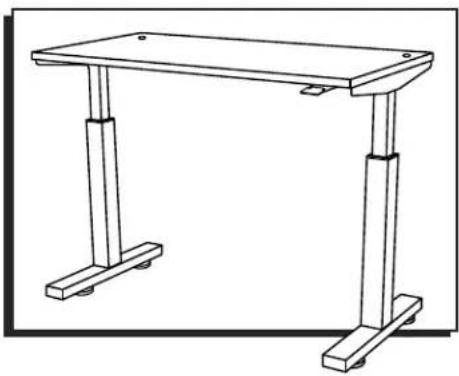

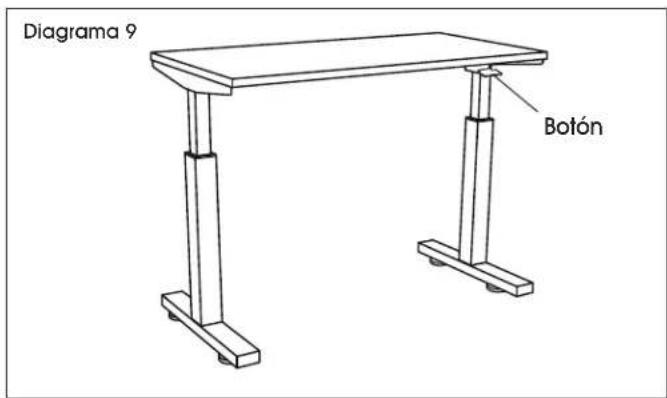

Diagrama 9 Botón- La mesa ya está completamente ensamblada. Con ayuda de otra persona, volte con cuidado la mesa y póngala de pie. (Vea Diagrama 9)
FUNCIONAMIENTO
AJUSTE DE ALTURA NEUMÁTICO
- Al levantar/bajar la mesa, use una mano para apoyar el centro de la cubierta y la otra mano para levantar la palanca. (Vea Diagrama 10)
- Para subir la altura de la mesa, levante la palanca. La mesa se levantará gradualmente. Suelte la palanca al alcanzar la altura deseada.
- Para bajar la mesa, levante la palanca y con una mano empuje el centro de cubierta hacia abajo. Suelte la palanca al alcanzar la altura deseada.
| PROBLEMA DE FUNCIONAMIENTO RECOMENDACIONES | |
| Las patas hacen demasiado ruido. La mesa tiene patas de dos etapas que producen ruido cuando una se extiende sobre la otra.Para reducir el ruido, aplique lubricante de silicón en las patas. | |
| La barra no cabe en el mecanismo de la pata. | Presione lentamente la parte superior de la parte para girar la entrada del mecanismo. Mientras gira la abertura, empuje la varilla dentro de la abertura hasta insertarla por completo.Se recomienda altamente ensamblar entre dos o tres personas. |
