MANUAL DE USUARIO H-8970 Uline

Para Español, vea páginas 4-6.

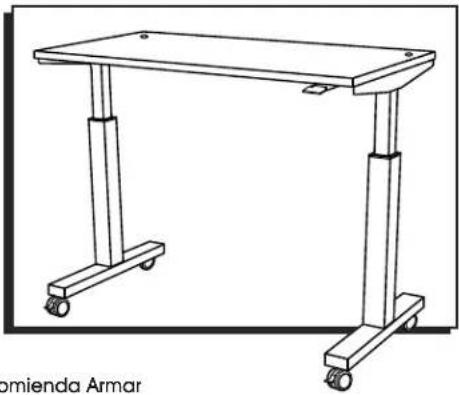

MESA PARA CAPACITACIÓN DE ALTURA AJUSTABLE

800-295-5510

uline.mx

HERRAMIENTAS NECESARIAS

Desarmador de Cruz

Taladro

Llave Allen (incluida)

Llave de 14 mm (incluida)

Se Recomienda Armar Entre Dos Personas

ENSAMBLE

NOTA: Cuente e inspeccione todas las piezas antes de desechar cualquier caja o material de empaque.

# DESCRIPCIÓN CANT.
1 Canal 1
2 Pata 2
3 Tornillo para Pata, 6 x 12 mm 16
4 Armazón Lateral		2
5 Cubierta de Mesa		1
6 Tornillo para Madera, 4.8 x 16 mm		18
7 Palanca		1
8 Base		2
9 Tornillo para Base, 8 x 65 mm		8
10 Rueda		4
11	Llave Allen	1
12 Llave de 14 mm		1

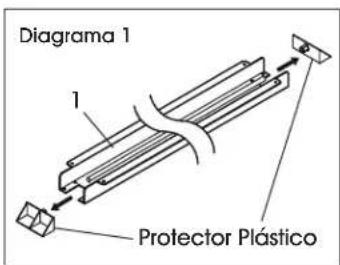

1. Retire los dos protectores de plástico en los extremos del canal (1). (Vea Diagrama 1)

Diagrama 1 1 Protector Plástico

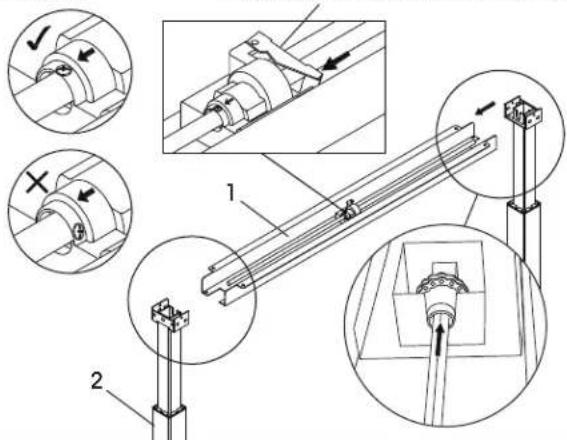

1. Para un ensamble más fácil, coloque el canal (1) sobre una superficie elevada, como una mesa. Inserte la barra de metal ubicada dentro del canal (1) en la abertura del mecanismo en la parte superior de la pata (2). Repita este paso en el lado opuesto. (Vea Diagrama 2)

Diagrama 2
Palanca del Mecanismo Central

NOTA: Si le es difícil insertar la barra en la abertura del mecanismo en la parte superior de la pata:

• Alinee la flecha en el mecanismo con el tornillo. Si la barra de metal no se pudiera insertar en la abertura del mecanismo en la parte superior de la pata, presione la palanca del mecanismo central y gire la barra de metal para alinear la flecha con el tornillo en la parte superior de la barra. (Vea Diagrama 2)
• Si continúan los problemas para insertar la barra en la abertura del mecanismo, presione levemente la parte superior de la pata hacia abajo para girar la abertura del mecanismo. Conforme gira la abertura, presione la barra hasta o completo. (Vea Diagram

Diagrama 3

CONTINUACIÓN DEL ENSAMBLE

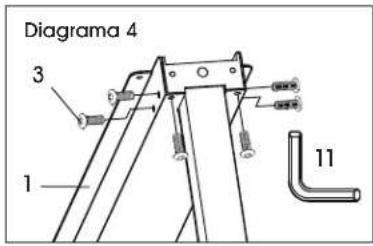

1. Inserte seis tornillos para pata (3) en los laterales y la parte inferior del canal (1). Apriete ligeramente usando la llave Allen (11). Repita en el lado opuesto. (Vea Diagrama 4)

Diagrama 4 3 1 11

NOTA: Todos los tornillos se apretarán por completo cuando el armazón esté totalmente ensamblado.

1. Fije las piezas del armazón lateral (4) al extremo de cada lado usando cuatro tornillos para pata (3). Apriete ligeramente usando la llave Allen (11). (Vea Diagrama 5)

Diagrama 5 3 4

1. Coloque la cubierta de la mesa (5) boca abajo sobre una superficie limpia, lisa y que no deje marcas para evitar rayones.

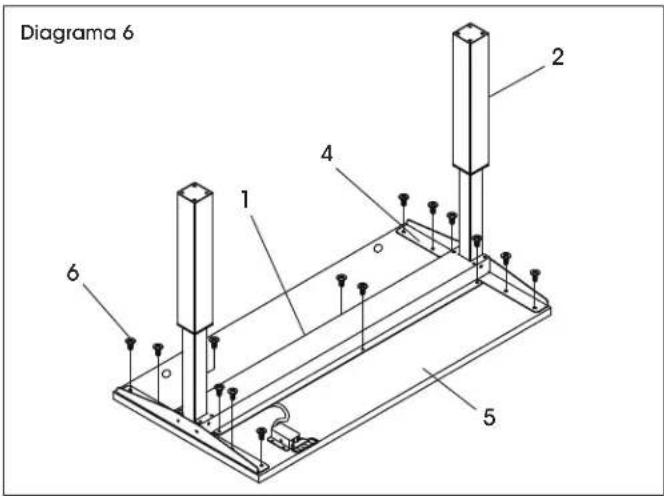

2. Coloque el armazón sobre la cubierta (5). Ajuste la posición del armazón de modo que quede en el centro de la cubierta. (Vea Diagrama 6)

NOTA: El armazón está diseñado para adaptarse a las cubiertas de las mesas de 24" o 30" de ancho. Para cubiertas de mesa de 30", los marcos laterales estarán aproximadamente a 3" de los bordes frontal y posterior de la cubierta de mesa. El Diagrama 6 muestra una cubierta de mesa de 24" (5).

NOTA: La palanca (7) deberá quedar en el lado opuesto de los dos orificios. La parte posterior de la cubierta tiene dos orificios. La parte frontal es el lado opuesto.

1. Fije los armazones laterales (4) y el canal (1) a la cubierta de la mesa (5) usando el taladro y catorce tornillos para madera (6). (Vea Diagrama 6)

NOTA: La cubierta no incluye orificios preperforados. Inserte los tornillos para madera con un taladro directamente en la cubierta para fijar la base.

Diagrama 6 1 2 4 5 6

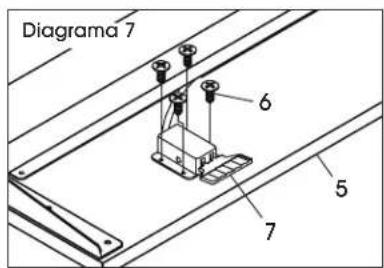

1. Coloque la palanca (7) de manera que el mango quede a ras del borde frontal de la cubierta (5). Fije usando el taladro y cuatro tornillos para madera (6). (Vea Diagrama 7)

Diagrama 7 6 5 7

NOTA: La palanca se encontrará en el lado derecho de la mesa cuando la enderece.

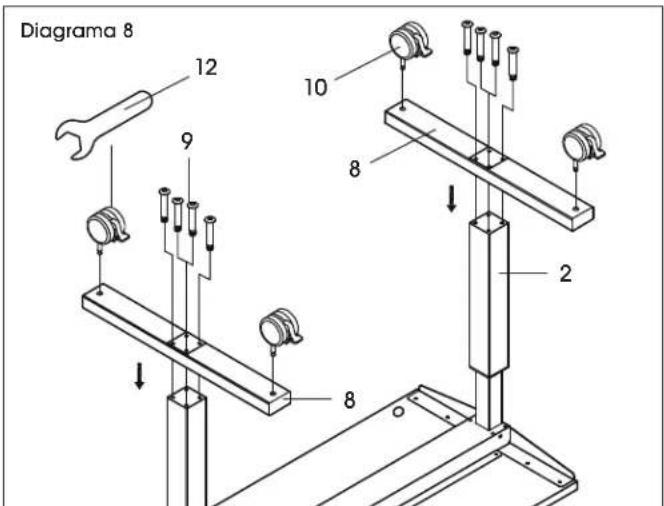

1. Fije la base (8) a la pata (2) usando cuatro tornillos para base (9). Apriete ligeramente usando la llave Allen (11). Repita en el lado opuesto. (Vea Diagrama 8)

Diagrama 8 12 9 10 8 2 8 8

1. Inserte las ruedas (10) en los orificios de la parte inferior de las bases (8). Use la llave de 14 mm (12) para fijarlas en su lugar. (Vea Diagrama 8)

CONTINUACIÓN DEL ENSAMBLE

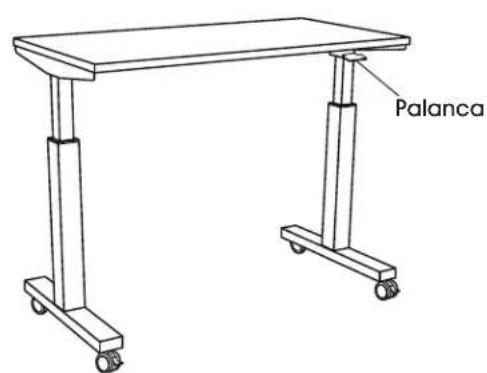

Diagrama 9

Palanca

1. El ensamble de la mesa esta completo. Entre dos personas enderecen la mesa con cuidado. (Vea Diagrama 9)

FUNCIONAMIENTO

AJUSTE DE ALTURA NEUMÁTICO

• Ponga el freno a todas las ruedas. (Vea Diagrama 10)
• Al elevar/bajar la mesa, use una mano para apoyar el centro de la cubierta y la otra mano para levantar la palanca. (Vea Diagrama 11)
• Para elevar la altura de la mesa, levante la palanca. La mesa se elevará gradualmente. Suelte la palanca al llegar a la altura deseada.
• Para bajar la altura de la mesa, levante la palanca y con una mano empuje el centro de la cubierta hacia abajo. Suelte la palanca al llegar a la altura deseada.

Diagrama 10

Diagrama 11

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO RECOMENDACIONES
Las patas hacen demasiado ruido. El escritorio	tiene patas telescópicas que hacen más ruido cuando una se extiende sobre la otra.Para reducir el ruido, aplique lubricante de silicón en las patas.
La barra no entra en el mecanismo de la pata.	Presione despacio, y hacia abajo, la parte superior de la pata para girar el mecanismo de abertura. Conforme gira la abertura, empuje la barra en la abertura hasta que entre por completo.Es altamente recomendable ensamblar entre dos o tres personas.

ULINE

800-295-5510

uline.mx

ULINE

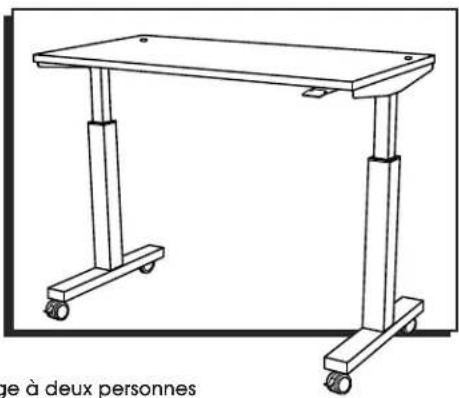

TABLE DE FORMATION À HAUTEUR RÉGLABLE
