MANUAL DE USUARIO YT-82274 Yato

ES CORTADORA ELÉCTRICA

FR SCIE SAUTEUSE ELECTRIQUE

IT SEGA DA TRAFORO ELETTRICA

NL DECOUPEERZAAG

GR HΛΕΚΤΡΙΚΗ ΣΕΓΑ

YT-82274

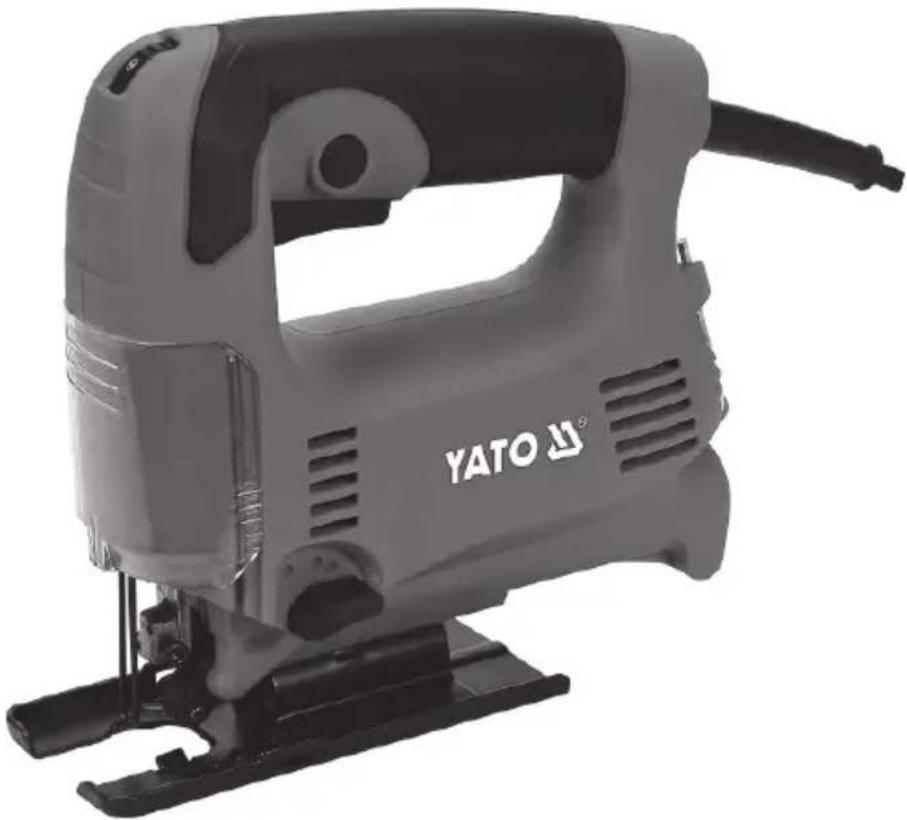

1. cuerpo

2. empuñadura

3. interruptor eléctrico

4. bloqueo del interruptor

5. ajuste del movimiento pendular de la hoja

6. protector de la hoja

7. soporte de la hoja

8. ajuste del ángulo de corte

9. rodillo de la hoja

10. placa base

11. hoja

12. llave

13. cable eléctrico con clavija

14. perilla de ajuste de velocidad

15. tubo de aspiración de polvo

FR

Use guantes de protección

Use protectores del oído

Proteja las vías respiratorias

Segunda clase de la seguridad eléctrica

Este símbolo indica que los residuos de aparatos eléctricos y electrónicos (incluidas las pilas y acumuladores) no pueden eliminarse junto con otros residuos. Los aparatos usados deben recogerse por separado y entregarse a un punto de recogida para garantizar su reciclado y recuperación a fin de reducir la cantidad de residuos y el uso de los recursos naturales. La liberación incontrolada de componentes peligrosos contenidos en los aparatos eléctricos y electrónicos puede suponer un riesgo para la salud humana y causar efectos adversos en el medio ambiente. El hogar desempeña un papel importante en la contribución a la reutilización y recuperación, incluido el reciclado de los residuos de aparatos. Para obtener más información sobre los métodos de reciclaje adecuados, póngase en contacto con su autoridad local o distribuidor.

CARACTERÍSTICAS DE LA HERRAMIENTA

La sierra de calar es una herramienta eléctrica diseñada para cortar superficies de madera y materiales hechos a base de made-ra, paneles de polietileno o polipropileno y metales blandos, gracias a las hojas adecuadamente seleccionadas para cada tipo de material. La herramienta permite cortar fácilmente las superficies procesadas en un ángulo de corte ajustable. El funcionamiento correcto, fiable y seguro del aparato depende de su uso adecuado, por esta razón:

Antes de utilizar la herramienta, lea todas las instrucciones y guárdelas.

El proveedor no se hace responsable de cualquier daño o lesión causados por el uso de la herramienta diferente a su uso previsto y en caso de no cumplir con las medidas de seguridad y las recomendaciones de estas instrucciones. El uso inadecuado de la herramienta anula los derechos del usuario a la garantía.

EQUIPAMIENTO

El embalaje de fábrica debe contener:

• sierra de calar
• protector de la hoja
• hoja
• llave

ESPECIFICACIONES

Parámetro Unidad Valor
Número de referencia YT-82274
Tensión de la red [V~] 220 - 240
Frecuencia [Hz] 50
Potencia nominal [W] 450
Carreras [min]	^-1 500 - 3100
Clase de aislamiento II
Grosor máximo
- madera	[mm]	65
- polietileno / polipropileno	[mm]	6
- metales blandos	[mm]	6
Peso	[kg]	2
Emisión de ruido:
- presión (para marcha en vacío)	[dB(A)]	86,0 ± 3,0
- potencia (para marcha en vacío)	[dB(A)]	97,0 ± 3,0
Vibración (corte de madera / metal)	[m/s ^2 ]	8,27 ± 1,5 / 10,65 ± 1,5
Grado de protección		IP20

ADVERTENCIAS GENERALES PARA LA SEGURIDAD DE LAS HERRAMIENTAS ELÉCTRICAS

¡Atención! Lea todas las advertencias de seguridad, ilustraciones y especificaciones proporcionadas con esta herramienta eléctrica / máquina. Debido al incumplimiento pueden producirse electrocuciones, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para referencia futura.

El concepto „herramienta eléctrica / máquina” utilizado en advertencias se aplica a todas las herramientas / máquinas impulsadas eléctricamente, tanto por cable como inalámbrico..

Seguridad en el lugar de trabajo

Mantenga el lugar de trabajo bien iluminado y limpio. El desorden y la mala iluminación pueden ser causas de accidentes.

No trabaje con herramientas eléctricas / máquinas en un ambiente con un mayor riesgo de explosión, que contenga líquidos, gases o vapores inflamables. Las herramientas eléctricas / máquinas generan chispas que pueden encender el polvo o los humos.

Los niños y terceros no deberían estar autorizados a ingresar al lugar de trabajo. La pérdida de concentración puede provocar la pérdida de control.

Seguridad eléctrica

El enchufe del cable eléctrico debe coincidir con el tomacorriente. No debe modificar el enchufe de ninguna manera. No

ES

use adaptadores de enchufe con herramientas eléctricas / máquinas conectadas a tierra. Un enchufe sin modificar que se ajuste al tomacorriente reduce el riesgo de electrocución.

Evite el contacto con superficies puestas a tierra tales como tuberías, radiadores y refrigeradores. Poner a tierra el cuerpo aumenta el riesgo de electrocución..

No exponga las herramientas eléctricas / máquinas a la lluvia o la humedad. Agua y humedad que se meten en la herramienta eléctrica / máquinas aumenta el riesgo de electrocución.

No sobrecargue el cable de alimentación. No use el cable de alimentación para transportar, tirar o desenchufar el cable de alimentación de la toma de corriente. Evite el contacto del cable de alimentación con calor, aceites, bordes afilados y piezas móviles. Daños o enredos en el cable de alimentación aumentan el riesgo de electrocución.

En el caso de trabajar fuera de las habitaciones cerradas, use cables de extensión destinados a trabajar fuera de las habitaciones cerradas. El uso de un cable de extensión adaptado para uso en exteriores reduce el riesgo de descarga eléctrica.

Cuando el uso de una herramienta eléctrica / máquina en un ambiente húmedo es inevitable, se debe usar un dispositivo de corriente residual (RCD) como protección contra el voltaje de suministro. El uso de RCD reduce el riesgo de descarga eléctrica.

Seguridad personal

Esté atento a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica / máquina. No use una herramienta eléctrica / máquina si está cansado o bajo la influencia del alcohol, drogas o medicamentos. Incluso un momento de falta de atención mientras se trabaja puede ocasionar lesiones personales graves.

Use equipo de protección personal. Siempre use protección para los ojos. El uso de equipo de protección personal como máscaras contra el polvo, zapatos de seguridad antideslizantes, cascos y protectores auditivos reduce el riesgo de lesiones personales graves.

Evite la activación accidental del dispositivo. Asegúrese de que el interruptor eléctrico esté en la posición „apagado” antes de conectarlo a una fuente de alimentación y / o la batería, al levantar o mover la herramienta eléctrica/ máquina.

Mover la herramienta eléctrica / máquina con el dedo en el interruptor de encendido o encender las herramientas eléctricas / máquinas, cuando el interruptor está en la posición „encendido” puede ocasionar lesiones graves.

Antes de encender la herramienta eléctrica / máquina elimine las llaves y otros instrumentos que se han usado para ajustarlo. Una llave que queda en los elementos giratorios de la herramienta / máquina puede provocar lesiones graves.

No alcances y no te apoyes demasiado. Mantenga la actitud correcta y el equilibrio todo el tiempo. Esto permitirá un control más fácil sobre la herramienta eléctrica / máquina en caso de situaciones de trabajo inesperadas.

Vistete apropiadamente. No use ropa suelta o joyas. Mantenga su cabello y ropa lejos de las partes móviles de la herramienta eléctrica / máquina. La ropa suelta, joyas o el cabello largo pueden quedar atrapados en las piezas móviles.

Si los dispositivos están diseñados para conectar la extracción de polvo o la recolección de polvo, asegúrese de que estén conectados y utilizados correctamente. El uso de extracción de polvo reduce el riesgo de peligros de polvo.

No dejes que la experiencia adquirida por el uso frecuente de la herramienta / máquina causen descuido e ignorancia de las reglas de seguridad. Una acción despreocupada puede causar lesiones graves en una fracción de segundo.

Uso y cuidado de la herramienta eléctrica / máquina

No sobrecargue la herramienta eléctrica / máquina. Use una herramienta eléctrica / máquina adecuada para su aplicación. Una herramienta eléctrica / máquina adecuada proporcionará un trabajo mejor y más seguro si se utiliza para la carga diseñada.

No use la herramienta eléctrica / máquina, si el interruptor eléctrico no habilita ni deshabilita. Una herramienta / máquina, que no se puede controlar con el interruptor de encendido es peligroso y debe repararse.

Desconecte el enchufe del tomacorriente y / o retire la batería si se puede desconectar de la herramienta eléctrica / máquina antes de ajustar, cambiar accesorios o guardar la herramienta. / máquina. Dichas medidas preventivas le permitirán evitar encender accidentalmente la herramienta eléctrica / máquina.

Mantenga la herramienta fuera del alcance de los niños, no permita que las personas que no saben cómo manejar la herramienta eléctrica / máquina o no conocen estas instrucciones utilicen una herramienta eléctrica / máquina. Las herramientas eléctricas / máquinas son peligrosas en manos de usuarios no entrenados.

Mantener herramientas eléctricas / máquinas y accesorios. Compruebe herramienta / máquina para verificar desajustes o atascos de partes móviles, daños en las piezas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica/ máquina. El daño debe ser reparado antes de usar la herramienta eléctrica / máquina. Muchos accidentes son causados por herramientas mal mantenidas / máquina.

Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con bordes afilados son menos propensas a atascarse y son más fáciles de controlar durante el trabajo.

Use herramientas eléctricas / máquinas, accesorios y herramientas de inserción y similares de acuerdo con estas instrucciones, teniendo en cuenta el tipo y las condiciones de trabajo. El uso de herramientas para trabajos distintos a los diseñados probablemente pueda crear una situación peligrosa.

Los mangos y las superficies de agarre deben estar secos, limpios y libres de aceite y grasa. Las empuñaduras y las superficies de agarre resbaladizas no permiten un funcionamiento y monitoreo seguros de la herramienta / máquina en situaciones de peligro.

ES

Reparos

Repare la herramienta eléctrica / máquina solo en sitios autorizados que solo utilicen piezas de repuesto originales. Esto garantizará una seguridad de funcionamiento adecuada de la herramienta eléctrica.

ADVERTENCIAS DE SEGURIDAD PARA SIERRAS DE SABLE

Sujete la herramienta eléctrica por sus empuñaduras aisladas mientras está realizando operaciones en las que el elemento perforador puede entrar en contacto con cableado oculto o con su propio cable. El elemento perforador que entre en contacto con un cable bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica se pongan bajo tensión y provocar una descarga eléctrica al operador.

Utilice abrazaderas u otros medios prácticos para sujetar y sostener con seguridad las piezas que se van a procesar en una plataforma estable. Sujetar la pieza de trabajo con la mano o presionada contra el cuerpo la hace inestable y puede provocar una pérdida de control.

MONTAJE DE LOS COMPONENTES DEL EQUIPAMIENTO

¡NOTA! El montaje del equipamiento sólo se puede hacer con la fuente de alimentación desconectada. Retirar la clavija de la toma eléctrica.

La sierra de calar se entrega completa. Después de abrir el embalaje de fábrica, compruebe si incluye todos los elementos del equipamiento.

PREPARACIÓN PARA EL TRABAJO

¡Nota! Todos los trabajos de montaje y cambio de la hoja, el ajuste y el mantenimiento del aparato deben realizarse con la herramienta desconectada de la corriente, por eso antes de proceder a estos pasos se debe: ¡Retirar la clavija de la toma de corriente!

Montaje y cambio de la hoja de la sierra

Asegúrese de que la hoja montada no está dañada, agrietada y los dientes de corte no están rotos, etc. En caso de daños, reemplace la hoja por una nueva.

Junto con la sierra de calar se suministran dos hojas. La hoja para la madera y los materiales a base de madera tiene los dientes colocados más ampliamente, mientras que la hoja para metal y plástico tiene los dientes más pequeños. Elija la hoja adecuada para el trabajo previsto. Monte la hoja con los dientes dirigidos hacia delante.

La hoja debe estar situada en la ranura del rodillo de apoyo.

¡Nota! Montar la hoja con guantes de protección. Esto reducirá el riesgo de lesiones.

Aflojar con la llave los tornillos que fijan la hoja, no sacar los tornillos por completo. Insertar el soporte de la hoja en la ranura (II). Apretar los tornillos de modo que la hoja esté montada correctamente: no se puede retirar la hoja.

Desmontar la hoja en orden inverso.

Ajuste del movimiento pendular de la hoja (III)

La sierra de calar está equipada con un ajuste de varios grados del movimiento pendular. El ajuste es posible a través de una palanca. Cuanto menor sea el número de ajuste, tanto menor es el movimiento pendular de la hoja. Ajustado en "0", el movimiento pendular de la hoja está desactivado.

El movimiento pendular facilita el cortado, y su grado se debe comprobar de forma experimental, por ejemplo cortando un trozo de material no aprovechable. Sin embargo, hay que seguir las siguientes indicaciones:

- con el fin de obtener un corte más suave, se debe seleccionar el nivel más bajo del movimiento pendular o incluso desactivarlo,

- para cortar materiales finos (Ej. hoja de metal) se debe desactivar el movimiento pendular,

- para cortar materiales duros (Ej. acero) se debe establecer en un grado bajo del movimiento pendular,

- para cortar materiales blandos se debe establecer el máximo grado del movimiento pendular.

Ajuste de la velocidad de la hoja (IV)

La sierra de calar está equipada con un potenciómetro que permite establecer la velocidad de movimiento de la hoja. Al girar el anillo del potenciómetro se puede ajustar la velocidad de movimiento de la hoja al trabajo. Cuanto más bajo sea el número establecido, más baja es la velocidad del movimiento de la hoja.

La velocidad debe ser seleccionada de forma experimental, por ejemplo cortando un trozo de material no aprovechable. La velocidad más baja se utiliza para cortar plástico o aluminio. También se debe bajar la velocidad si la hoja se atasca durante el corte.

Ajuste del ángulo de corte (V)

La sierra de calar ajusta el ángulo de corte transversal en el rango de 0 a 45 grados, la inclinación es posible a la izquierda y a la

ES

derecha. Si es necesario, antes de ajustar se debe retirar el tubo de aspiración de polvo. Primero hay que aflojar los tornillos que fijan la base de la sierra, pero no retirarlos por completo. A continuación, mover la base hacia atrás o hacia adelante e inclinarla para ajustar el ángulo de corte deseado. La base puede tener fijaciones o una escala que facilita ajustar los ángulos de corte más populares. Después de ajustar, se deben apretar los tornillos de la base para asegurarse de que la base no cambie automáticamente el ángulo ajustado durante el trabajo.

USO DE LA HERRAMIENTA

Antes de empezar el trabajo, asegúrese de que el protector de la hoja esté montado y bajado correctamente. Lleve gafas, protectores auditivos y guantes de protección. Fije la pieza procesada al puesto de trabajo, por ejemplo con sargentos, tornillo de banco, etc. Nunca sujete la pieza cortada únicamente con las manos u otras partes del cuerpo. En caso de cortar, se debe sujetar el material por sus extremos y cerca de la línea de corte. Coloque los soportes a ambos lados de la línea de corte de manera que la hoja no se atasque en el corte. Al cortar, la base debe apoyarse con toda su superficie en el material cortado. Conecte el sistema de extracción de polvo a la salida del tubo de aspiración de polvo.

Encendido y apagado de la sierra de calar

En el lugar de trabajo asegúrese de que el suelo sea plano, estable y esté libre de contaminación.

Adopte una postura segura y estable.

Agarre la herramienta por la empuñadura. No apoye ninguna pieza de trabajo de la herramienta en ningún objeto.

Pulse el interruptor con el dedo y manténgalo pulsado. Compruebe si la hoja se mueve libremente y la herramienta no tiene una vibración excesiva o sospechosa, no emite humo o un olor extraño. Si nota cualquier irregularidad, apague la sierra de calar, desconéctela de la red eléctrica y entreguela al servicio técnico autorizado.

El interruptor está equipado con un bloqueo que se puede utilizar durante el corte prolongado. Mientras mantiene pulsado el interruptor, mueva el botón de bloqueo hacia la izquierda o hacia la derecha. El bloqueo se libera pulsando el interruptor.

La herramienta se apaga después de un posible desbloqueo y liberación de la presión en el interruptor. La hoja se mueve durante algunos segundos después de apagar la herramienta.

Corte en línea recta

Antes de cortar, es aconsejable marcar la línea de corte en el material, por ejemplo, usando un lápiz. Asegúrese de que el material cortado no contiene elementos de una dureza diferente. Por ejemplo, la madera cortada no puede tener clavos, grapas u otros elementos metálicos. También evite los cables eléctricos que pueden estar ocultos en el material cortado.

Apoye la parte delantera de la base de herramienta en el material cortado de modo que la hoja no lo toque.

Encienda la herramienta y permita que la hoja alcance la velocidad establecida.

Empiece a cortar sujetando la sierra con las dos manos. Durante el corte, presione la sierra hacia el suelo y al mismo tiempo llévela suavemente a lo largo de la línea de corte. Aplique la presión mínima que permita un trabajo correcto. Intente no inclinar la sierra, no de golpes con la hoja en el material cortado y no cambie la dirección de corte. El incumplimiento de estas indicaciones puede provocar que la hoja se atasque en el material cortado, la hoja o el material cortado se dañe o estropee o la herramienta se averíe.

Cuando se corta un metal duro, como el acero, se deben hacer pausas frecuentes para enfriar la hoja.

Corte en línea curva

Siga todas las recomendaciones como en el caso de corte en línea recta, pero utilice las hojas adaptadas para cortar curvas porque tienen el filo más estrecho que las hojas para cortar en línea recta y facilitan el corte curvado.

Al cortar orificios, primero se debe marcar la forma del orificio y luego en su borde perforar un agujero con un diámetro más grande que el ancho del filo de la hoja. La pared del orificio perforado debe estar en contacto con la línea marcada que se va a cortar. Introduzca la hoja de la sierra en el orificio y empiece a cortar.

Notas adicionales

No sobrecargue la herramienta, la temperatura de la superficie exterior no puede exceder los 60°C.

Después de terminar el trabajo, apague la sierra de calar, desconecte la clavija de la toma eléctrica, realice su mantenimiento e inspecciónela.

El valor total declarado de la vibración se midió con un método de ensayo estándar y se puede utilizar para comparar una herramienta con otra. El valor total declarado de la vibración se puede utilizar en una evaluación preliminar de uso.

¡Nota! Las vibraciones generadas durante el trabajo con la herramienta pueden diferir del valor declarado, dependiendo de cómo se utilice la herramienta.

¡Nota! Especifique las medidas de seguridad para proteger al operador basadas en una evaluación de peligro en condiciones de uso reales (incluyendo todas las partes del ciclo de trabajo, como el momento en que la herramienta esté apagada o al ralentí, así como el tiempo de activación).

MANTENIMIENTO E INSPECCIONES

¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléctrico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.

FR

CARACTERISTIQUES DE L'OUTIL
