MANUAL DE USUARIO SFT 3.1 Schwinn

□ Clé en L de 6 mm
□ Clé en T de 6 mm

PIÈCES INCLUDES :

SERRAGGIO DEL LATO SINISTRO DEL RULLO

Instrucciones de seguridad importantes

Gracias por elegir la cinta de correr SCHWINN SFT3.1 como su equipo de fitness. Le recomendamos encarecidamente que lea atentamente este manual de usuario antes de iniciar el montaje de su equipo, especialmente las siguientes ADVERTENCIAS LAS ADVERTENCIAS REDUCIRÁN EL RIESGO DE QUEMADURAS, INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES PERSONALES.

Antes de continuar, localice el número de serie de la cinta, que está situado en la pegatina blanca con el código de barras (cerca del interruptor de encendido/apagado y el cable de alimentación), e introdúzcalo en el espacio disponible a continuación.

INTRODUZCA EL NÚMERO DE SERIE Y EL NOMBRE DEL MODELO EN LAS CASILLAS DISPONIBLES A CONTINUACIÓN:

NÚMERO DE SERIE:

NOMBRE DEL MODELO: SCHWINN S F T3.1

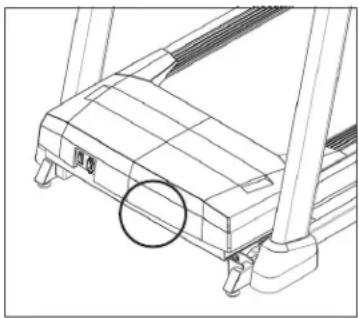

UBICACIÓN DEL NÚMERO DESERIE

» Si se pone en contacto con el servicio técnico, indique el NÚMERO DE SERIE y el NOMBRE DEL MODELO.

ADVERTENCIA

• SI NO SIGUE ESTAS INSTRUCCIONES, PODRÍA SUFRIR LESIONES.
• Los sistemas de control de la frecuencia cardíaca pueden ser imprecisos. El ejercicio excesivo puede producir lesiones graves o la muerte. Si siente dolor, pare de hacer ejercicio de inmediato.
• A la hora de hacer ejercicio, mantenga en todo momento un ritmo que le resulte cómodo.
• Si nota algún tipo de dolor, como, por ejemplo, dolores en el pecho, náuseas, mareos o dificultades para respirar, pare de hacer ejercicio de inmediato y consulte a su médico antes de continuar. Un ejercicio excesivo o inadecuado puede resultar perjudicial para la salud.
• No utilice prendas de vestir que se puedan enganchar en alguna pieza de la cinta.
• Póngase siempre zapatillas de deporte para utilizar el equipo.
• No salte sobre la cinta.
• Durante el ejercicio, no corra cerca del borde de la cinta para evitar el riesgo de lesiones.

- En ningún momento debe haber más de una persona en la cinta si esta está en marcha.

- Las personas con un peso superior a la capacidad de carga de la cinta de correr que se indica en el apartado ESPECIFICACIONES TÉCNICAS no deberán usarla. El incumplimiento de estas indicaciones dará lugar a la anulación de la garantía.

- Al bajar la plataforma de la cinta, espere hasta que las patas traseras estén bien apoyadas en el suelo antes de subirse.

- No utilizar debajo sábanas o almohadas. Puede producirse un calentamiento excesivo que, a su vez, podría causar un incendio, descargas eléctricas o daños personales.

- Conecte la máquina únicamente a una toma de corriente con conexión a tierra.

- Para desconectar la unidad, coloque todos los controles en posición de apagado y desconecte el enchufe de la toma.

- Desconecte la alimentación eléctrica antes de mover el equipo.

- No use el producto si algún cable o enchufe está dañado, incluso si funciona correctamente. No use ningún producto si parece dañado o se ha sumergido en agua. Con el servicio de asistencia técnica para sustituciones o reparaciones y evitar riesgos.

- No deje la cinta sin vigilancia mientras está enchufada. Desenchúfela de la corriente cuando no la esté usando y antes de montar o desmontar piezas.

- Las mascotas y los niños menores de 13 años no deben estar EN NINGUNA CIRCUNSTANCIA a menos de 3 metros de la cinta.

- Los niños menores de 13 años no deben utilizar la cinta EN NINGUNA CIRCUNSTANCIA.

- Los niños mayores de 13 años o las personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, no deben utilizar la cinta de correr, a menos que estén supervisados o que hayan recibido instrucciones sobre el uso de la cinta de correr por parte de una persona responsable de su seguridad.

- No retire las cubiertas protectoras a menos que así se lo indique un profesional y el distribuidor local. El mantenimiento únicamente deberá realizarlo un técnico de mantenimiento autorizado.

- Desconecte la llave de seguridad para evitar que otras personas utilicen la máquina sin control.

- En las cintas equipadas con pasamanos laterales y una agarradera frontal para el apoyo del usuario y un desmontaje de emergencia, pulse el botón de emergencia para detener el equipo y desmontarlo.

- El nivel de ruido de la cinta es inferior a 70 dB cuando no hay usuarios encima y superior a 70 dB cuando se está utilizando. Si el ruido de la cinta le resulta molesto, pare el entrenamiento y tómese un descanso. La emisión de ruido con carga es mayor que cuando no existe ninguna carga.

- Asegúrese de que la cinta está completamente parada antes de plegarla. No use la cinta cuando está plegada.

- Tenga en cuenta que las piezas de plástico, como las tapas de los extremos, se pueden desgastar.

- El nivel de seguridad de la cinta solo se puede mantener si se comprueba cada cierto tiempo si presenta algún desgaste o daño.

- Asegúrese de que el borde de la cinta se encuentre paralelo a la posición lateral de la barra lateral y no se coloque debajo de esta última. Si la cinta no está centrada, deberá ajustarse antes de su uso.

- Use la cinta únicamente como se describe en el manual del producto y del usuario.

- No utilice otros accesorios que no estén recomendados por el fabricante. Los accesorios pueden causar lesiones.

- Devuelva el equipo al centro de servicio para su revisión y reparación.

- Mantenga el cable de alimentación alejado de las superficies calientes. No emplee el cable de alimentación para mover el equipo o como tirador.

- No use la cinta con el orificio de ventilación bloqueado. Mantenga el orificio de ventilación limpio y libre de pelos, pelusas y similares.

• Para evitar las descargas eléctricas, no introduzca ni deje caer ningún objeto en las aberturas.
• No utilice el equipo en lugares en los que se emplean aerosoles (pulverizadores) o si se está administrando oxígeno.
• Esta cinta ha sido concebida para un uso exclusivamente doméstico. El incumplimiento de estas indicaciones dará lugar a la anulación de la garantía.
• No utilice la cinta en estancias sin control de la temperatura, como, por ejemplo, garajes, porches, salas de billar, cuartos de baño, aparcamientos cubiertos o espacios exteriores. Si la cinta se ha visto expuesta a temperaturas más bajas o a climas muy húmedos, se recomienda encarecidamente ajustar su temperatura a la de la habitación antes de utilizarla por primera vez. El incumplimiento de estas indicaciones dará lugar a la anulación de la garantía.
• Nuestra cinta de correr es pesada, de modo que debe tener cuidado a la hora de moverla y pedir ayuda si es necesario. No trate de mover o transportar la cinta si no está es posición plegada en vertical y con el pasador de bloqueo fijo. Si no sigue estas instrucciones, podría sufrir lesiones.
• No mueva ni levante la cinta del embalaje hasta que se especifique lo contrario en las instrucciones de montaje. Puede retirar el envoltorio de plástico de los postes de la consola.
• Nunca abra la caja si está colocada boca abajo o de lado.
• Desembale y monte la unidad en el lugar en el que se va a utilizar.
• La cinta de correr suministrada está equipada con muelles de alta presión que pueden hacer que el bastidor de base inferior se abra si se manipula de forma incorrecta.
• No extraiga la consola a menos que se lo indique el servicio de asistencia técnica. El mantenimiento deberá llevarlo a cabo únicamente un técnico de mantenimiento autorizado.
• Asegúrese de contar con 2 personas para el montaje, esto facilitará el proceso de montaje.

ESPECIFICACIONES TÉCNICAS

Dimensiones del equipo montado (largo x ancho x alto)	162,5 x 77 x 139,5 cm / 64" x 30,3" x 54,9"
Peso del producto	52,4 kg / 115 lbs.
Peso máx. del usuario	113 kg / 250 lbs.

A partir de ahora, podrá montar su equipo cuando le convenga. Para obtener instrucciones detalladas sobre el montaje, el funcionamiento, los programas, la resolución de problemas y el mantenimiento, escanee el código QR de la izquierda para acceder al manual completo.

Si no consigue escanear el código QR, puede visitar el sitio web proporcionado aquí: https://global.schwinnfitness.com/en/manuals.html

GARANTÍA

Si su equipo requiere un servicio de garantía, póngase en contacto con el servicio local de asistencia técnica.

¿NECESITA AYUDA?

Si tiene alguna pregunta, necesita ayuda con las piezas que faltan o necesita asistencia técnica o mantenimiento para su equipo, póngase en contacto con el servicio de asistencia técnica.

Fabricante: Johnson Health Industry (Vietnam) Co., Ltd. | Dirección del fabricante: Lot CN-24, Thuan Thanh II Industrial Park, Mao Dien Ward, Bac Ninh Province, Vietnam

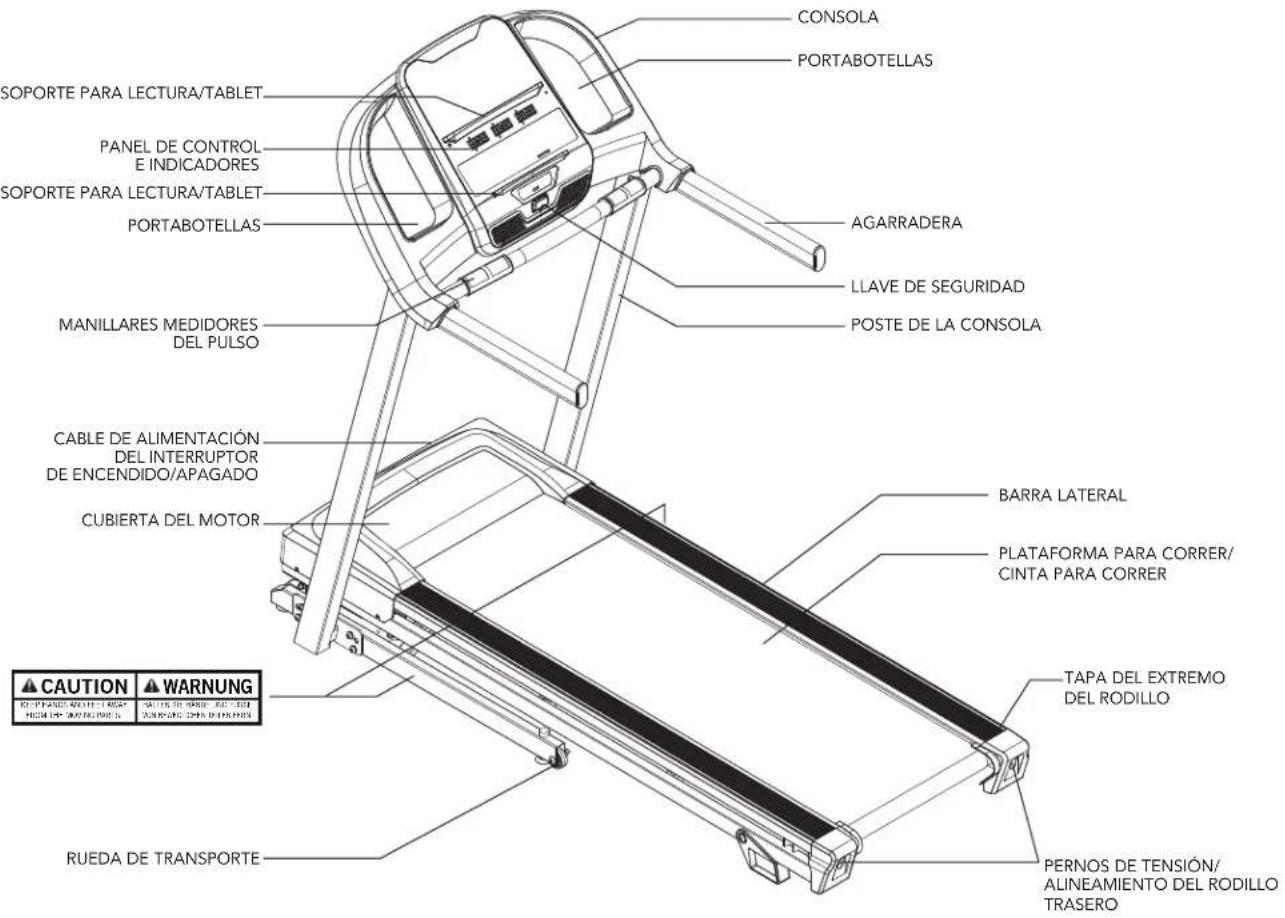

CONSOLA PORTABOTELLAS SOPORTE PARA LECTURA/TABLET PANEL DE CONTROL E INDICADORES SOPORTE PARA LECTURA/TABLET PORTABOTELLAS AGARRADERA LLAVE DE SEGURIDAD POSTE DE LA CONSOLA MANILLARES MEDIDORES DEL PULSO CABLE DE ALIMENTACIÓN DEL INTERRUPTOR DE ENCENDIDO/APAGADO CUBIERTA DEL MOTOR BARRA LATERAL PLATAFORMA PARA CORRER/ CINTA PARA CORRER TAPA DEL EXTREMO DEL RODILLO CAPITANOS ALENTES ANGAR HOMA FOR AUTORIZADA EN USA RUNNING CINTA FOR THE FLOWER CAUTION WARNING RUEDA DE TRANSPORTE PERNOS DE TENSIÓN/ ALINEAMIENTO DEL RODILLO TRASERO

HERRAMIENTAS INCLUIDAS:

Llave en L de 5 mm

Llave en T de 6 mm

PIEZAS INCLUIDAS:

1 conjunto de consola

2 postes de consola

1 paquete de piezas de tornillería

1 llave de seguridad

1 botella de lubricante a base

de silicona (para 2 usos)

1 cable de alimentación

2 agarraderas

¿NECESITA AYUDA?

Si tiene alguna pregunta o si faltan piezas, póngase en contacto con el servicio de asistencia técnica.

MONTAJE PREVIO

ADVERTENCIA

NO INTENTE LEVANTAR LA CINTA. No mueva ni levante la cinta del embalaje hasta que se especifique lo contrario en las instrucciones de montaje. Puede retirar el envoltorio de plástico de los postes de la consola.

DESEMBALAJE

Coloque la caja de la cinta en una superficie plana y nivelada. Se recomienda que coloque una cubierta protectora en el suelo. Extreme las precauciones a la hora de manipular y transportar la unidad. Nunca abra la caja de lado. Una vez retiradas las correas, no levante ni mueva la unidad si esta no está completamente montada y en posición vertical plegada, con el pasador de bloqueo fijo. Desembale y monte la unidad en el lugar en el que se vaya a utilizar. La cinta está equipada con amortiguadores de alta presión y puede abrirse si se maneja de manera incorrecta. No agarre ninguna parte del bastidor inclinado ni intente levantar o mover la cinta.

ADVERTENCIA

SI NO SIGUE ESTAS INSTRUCCIONES, PODRÍA SUFRIR LESIONES.

NOTA: En cada paso del montaje, asegúrese de que TODAS las tuercas y TODOS los pernos se encuentren en su sitio y estén parcialmente enroscados antes de apretar cualquiera de ellos.

NOTA: Aplique un poco de lubricante para facilitar la instalación de las piezas. Se recomienda emplear cualquier tipo de lubricante, como grasa de litio para bicicletas.

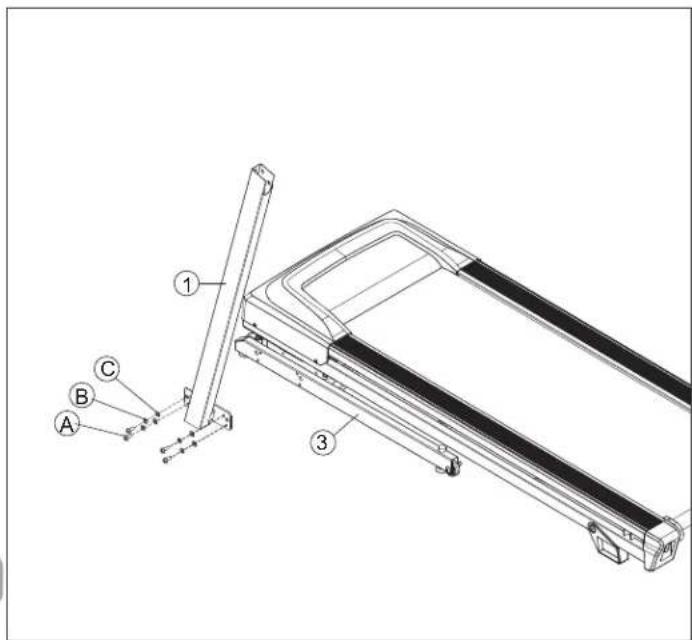

MONTAJE PASO 1

PIEZAS DE TORNILLERÍA PARA EL PASO 1
PIEZA T	PO DESCRIPCIÓN CANT.
A PERNO M8X1.25PX20L 4
B ARANDELA ELÁSTICA 8.2X15.4X2T 4
C ARANDELA PLANA 8.4X15.5X1.6T 4

A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR A CABO EL PASO 1.
B Fije el POSTE DE LA CONSOLA IZQUIERDO (1) al BASTIDOR DE LA BASE (3) con 4 PERNOS (A), 4 ARANDELAS ELÁSTICAS (B) y 4 ARANDELAS PLANAS (C).

Nota: No apriete por completo los pernos hasta llegar al PASO 4.

A

B

C

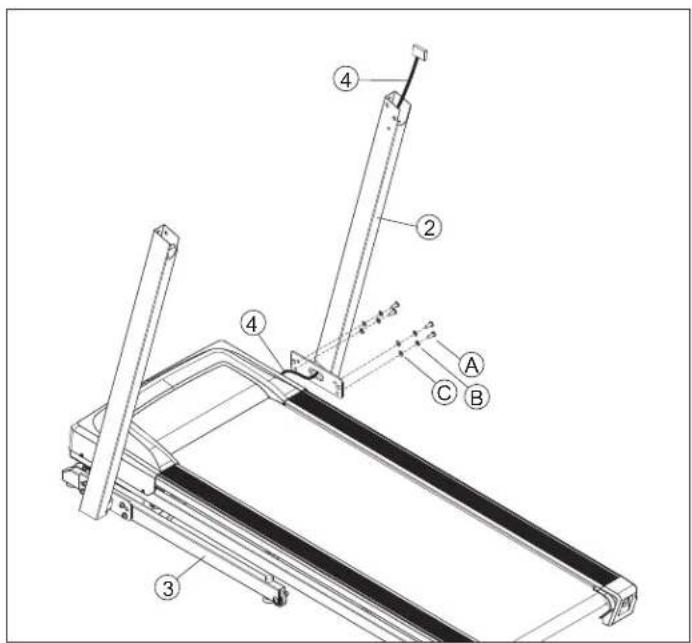

MONTAJE PASO 2

PIEZAS DE TORNILLERÍA PARA EL PASO 2
PIEZA TIPO DESCRIPCIÓN CANT.
A PERNO M8X1.25PX20L 4
B ARANDELA ELÁSTICA 8.2X15.4X2T 4
C ARANDELA PLANA		8.4X15.5X1.6T	4

A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR A CABO EL PASO 2.
B Fije el CABLE CONDUCTOR al extremo inferior del CABLE DE LA CONSOLA (4). Introduzca el CABLE CONDUCTOR en el POSTE DE LA CONSOLA DERECHO (2). Después de introducir el cable conductor en el poste, la parte superior del CABLE DE LA CONSOLA (4) debería quedar en la parte superior del poste.
C Fije el POSTE DE LA CONSOLA DERECHO (2) al BASTIDOR DE LA BASE (3) con 4 PERNOS (A), 4 ARANDELAS ELÁSTICAS (B) y 4 ARANDELAS PLANAS (C).

NOTA: No apriete por completo los pernos hasta llegar al PASO 4.

A

B

C

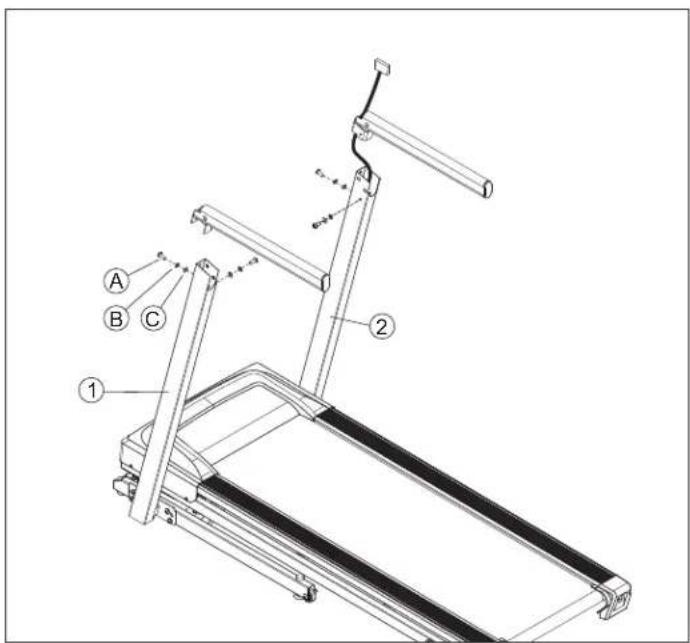

MONTAJE PASO 3

PIEZAS DE TORNILLERÍA PARA EL PASO 3
PIEZA TIPO DESCRIPCIÓN CANT.
A PERNO M8X1.25PX20L 4
B ARANDELA ELÁSTICA 8.2X15.4X2T 4
C	ARANDELA PLANA	8.4X15.5X1.6T	4

NOTA: Tenga cuidado de no aplastar los cables al montar la consola.

A Introduzca el CABLE CONDUCTOR a través del extremo inferior DE LAAGARRADERA.
B Abra el PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR A CABO EL PASO 3.
C Fije la AGARRADERA al POSTE IZQUIERDO DE LA CONSOLA (2) con 2 PERNOS (A), 2 ARANDELAS ELÁSTICAS (B) y 2 ARANDELAS PLANAS (C).
D Repita lo explicado más arriba con la otra AGARRADERA.

NOTA: No apriete por completo los pernos hasta llegar al PASO 5.

A

B

C

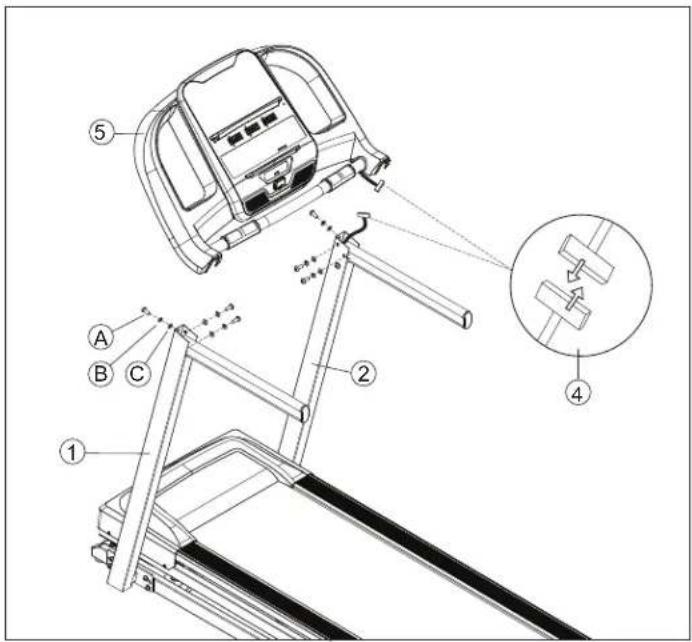

MONTAJE PASO 4

PIEZAS DE TORNILLERÍA PARA EL PASO 4
PIEZA TI	PO DESCRIPCIÓN CANT.
A PERNO M8X1.25PX20L 6
B ARANDELA ELÁSTICA 8.2X15.4X2T 6
C	ARANDELA PLANA	8.4X15.5X1.6T	6

A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR A CABO EL PASO 4.
B Coloque la CONSOLA (5) con cuidado en la parte superior de los POSTES DE LA CONSOLA (1 Y 2). Fije primero el LADO IZQUIERDO con 3 PERNOS (A), 3 ARANDELAS ELÁSTICAS (B) y 3 ARANDELAS PLANAS (C).
C Los CABLES DE LA CONSOLA (4) se introducen en el POSTE DE LA CONSOLA (2). Mediante el cable conductor, extraiga con cuidado el CABLE DE LA CONSOLA (4) del POSTE DE LA CONSOLA (2). Desconecte y deseche el CABLE CONDUCTOR. Conecte los CABLES DE LA CONSOLA (4) e introduzca los cables en el poste para evitar daños.
D Fije el LADO DERECHO de la CONSOLA (5) con 3 PERNOS (A), 3 ARANDELAS ELÁSTICAS (B) y 3 ARANDELAS PLANAS (C).

A

B

C

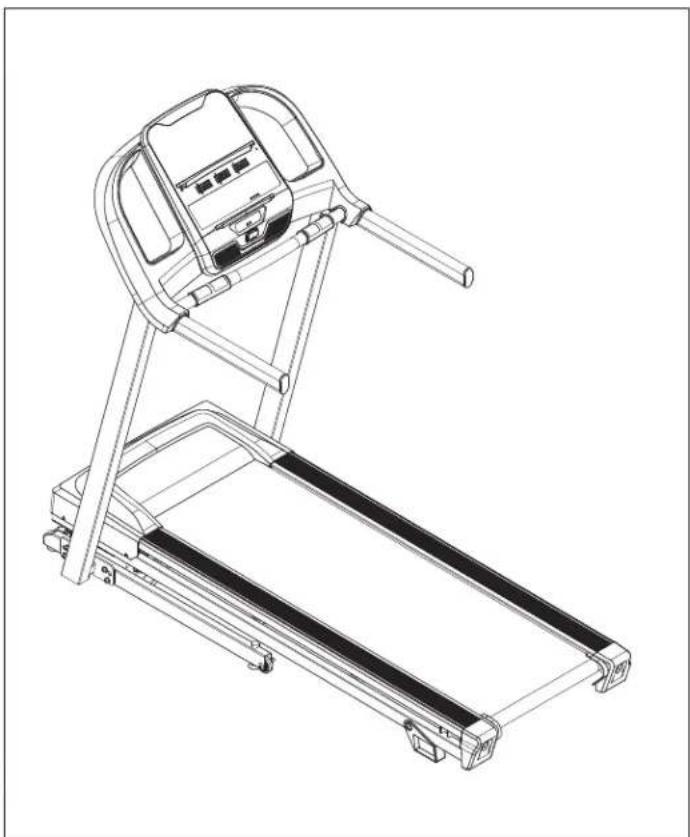

PASO DE MONTAJE 5

Configuración y uso de la caminadora

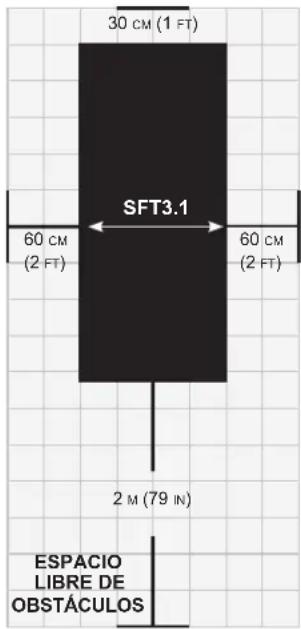

30 CM (1 FT) SFT3.1 60 CM (2 FT) 60 CM (2 FT) 2 M (79 IN) ESPACIO LIBRE DE OBSTÁCULOS

UBICACIÓN DE LA CINTA

Coloca la cinta en una superficie nivelada y estable. Es necesario dejar una distancia de 30 cm frente a la cinta para el cable de alimentación. Deje un espacio libre por detrás de la cinta que tenga, como mínimo, la anchura de la cinta y 2 m de largo. Esta zona debe quedar libre de cualquier obstáculo y permitir al usuario bajarse del aparato. En caso de emergencia, coloca ambas manos en los apoyos laterales para los brazos para agarrarse y coloque los pies en las barras laterales.

Para poder acceder con facilidad, deberá dejarse un espacio accesible a ambos lados de la cinta de 0,6 m para que los usuarios puedan acceder a la cinta por ambos lados.

No coloques la cinta en un lugar donde bloquee una rejilla de ventilación o una salida de aire. La cinta no se debe instalar en garajes, patios cubiertos, cerca de agua ni al aire libre.

INSTRUCCIONES PARA LA CONEXIÓN A TIERRA

El producto debe estar conectado a tierra. En caso de avería o error, la conexión a tierra proporciona una vía de menor resistencia para la corriente eléctrica, lo que reduce el riesgo de descarga eléctrica. El equipo incluye un cable con un conductor y un enchufe de conexión a tierra. El enchufe debe estar conectado a una toma de corriente correctamente instalada y conectado a tierra según los códigos y ordenanzas locales.

PELIGRO

• Una mala conexión del conductor de conexión a tierra puede conllevar un riesgo de descarga eléctrica. Consulte a un electricista o técnico cualificado si tiene dudas sobre si el producto está conectado a tierra adecuadamente. No cambie el enchufe del producto. Si no encaja en la toma de corriente, contacte con un electricista cualificado para que instale una toma apropiada.
• El producto está diseñado para su uso en un circuito de tensión nominal local y cuenta con un enchufe de conexión a tierra. No deben usarse adaptadores con este producto.
• El producto debe utilizarse en un circuito exclusivo. Para saber si está utilizando un circuito específico, desconecte la alimentación de dicho circuito y compruebe si algún otro dispositivo se desconecta.
  En caso afirmativo, derive los dispositivos a otro circuito.
  Nota: Un solo circuito suele integrar diversas tomas.

CINTAS DE CORRER PLEGABLES

Para plegarla, agarre con firmeza el extremo trasero de la cinta. Levante con cuidado el extremo de la plataforma deforma de la cinta hasta la posición vertical hasta que el pasador de bloqueo quede encajado y bloquee con seguridad la plataforma en dicha posición. Asegúrese de que la cubierta está bien encajada antes de soltarla.

DESPLIEGUE

Agarre con firmeza el extremo trasero de la cinta. Para desplegarla, presione suavemente el pestillo de bloqueo con el pie hasta que se desenganche. Baje la plataforma al suelo con cuidado.

EMPLEO DE LA LLAVE DE SEGURIDAD

La cinta no se encenderá si la llave de seguridad no está colocada en su posición. Enganche la pinza de la cuerda de seguridad a su ropa. El diseño de esta llave de seguridad tiene como objetivo cortar la alimentación eléctrica de la cinta si sufre una caída. Compruebe cada dos semanas que la llave de seguridad funciona.

ADVERTENCIA: No emplee nunca la cinta sin sujetar la pinza de la llave de seguridad a su ropa. Antes de comenzar, tire de la pinza de la llave de seguridad para asegurarse de que no se suelta de la ropa.

ALIMENTACIÓN ELÉCTRICA

La cinta funciona con una fuente de alimentación. Esta tiene que enchufarse a la toma situada en la parte frontal de la máquina, al lado del estabilizador. Algunas elípticas tienen un interruptor al lado de la toma de corriente. Asegúrese de que está en la posición ON (encendido). Desenchufe el cable cuando no use la bicicleta. NOTA: Algunas cintas tienen un interruptor ON/OFF (encendido/apagado) detrás de la consola.

ADVERTENCIA: No utilice el producto si ha sufrido daños (tanto en la máquina como en el cable o el enchufe), si no funciona correctamente o si se ha sumergido en agua.

NIVELACIÓN DE LA CINTA

La cinta debe estar nivelada para sacarle el máximo partido. Una vez que ha colocado la cinta donde desea utilizarla, levante o baje uno o ambos niveladores ajustables de la parte inferior de la estructura. Se recomienda emplear un nivel de carpintero. Si la máquina no está nivelada, es posible que la cinta no siga correctamente su trayectoria. Una vez que ha nivelado la cinta, bloquee los niveladores apretando las tuercas contra la estructura.

AJUSTAR ALTURA BLOQUEAR
MECANISMO DE AJUSTE

Nota: En la parte superior de la consola, hay una fina lámina de plástico transparente que actúa como protección; retírela antes de utilizar la consola.

A) INDICADOR LED: calorías, tiempo, distancia, velocidad, frecuencia cardíaca.
B) PROGRAMAS DE ENTRENAMIENTO: se utilizan para establecer como referencia el código de programa mostrado en la pantalla led.
C) INICIO: púlselo para empezar a hacer ejercicio, iniciar un entrenamiento reanudar un ejercicio después de una pausa.
D) PARAR: púlselo para pausar/finalizar el entrenamiento. Manténgalo pulsado durante 3 segundos para reiniciar la consola.
E) TECLAS DE +/- VELOCIDAD: utilícelas para ajustar la velocidad progresivamente (aumentos de 0,1 m, p. h.).
F) TECLAS DE VELOCIDAD RÁPIDA: utilícelas para llegar a la velocidad deseada más rápidamente.
G) FRECUENCIA CARDÍACA POR BLUETOOTH: pulse y mantenga pulsado durante 3 segundos para conectarse con la cinta de frecuencia cardíaca por Bluetooth (solo se puede conectar a la vez una cinta de frecuencia cardíaca de aplicación o de Bluetooth).
H) INTRO/CAMBIAR PANTALLA: púlselo para seleccionar opciones o cambiar la información de la pantalla durante el entrenamiento.

I) PORTABOTELLAS: permite sujetar el equipo de entrenamiento.
J) SOPORTE PARA LECTURA/TABLET: permite sujetar material de lectura o la tablet.
K) PUÑOS MEDIDORES DEL PULSO: miden la frecuencia cardíaca.
L) BLUETOOTH: la luz se mantendrá encendida de forma constante cuando el Bluetooth se conecte.
M) LLAVE DE SEGURIDAD: se debe conectar la llave de seguridad para encender la cinta.

8.8:8.8.

8.8:8.8.

INDICADORES

• CALORÍAS: indica las calorías quemadas durante el entrenamiento o las calorías que quedan por quema
• TIEMPO: ajuste el tiempo y la velocidad del entrenamiento. Después, inicie el entrenamiento.
- 9...9 DISTANCIA: se muestra en kilómetros. Indica la distancia recorrida durante el entrenamiento o la distancia que queda por recorrer.
- VELOCIDAD: se indica en km/h (kilómetros por hora). Indica la velocidad a la que se mueve la superficio anda.
- FRECUENCIA CARDÍACA: se indica en p. p. m. (pulsaciones por minuto). Se utiliza para controlar la fi (se visualiza cuando se hace contacto con los dos puños medidores del pulso).

PRIMEROS PASOS

1) Compruebe que no haya objetos en la cinta que obstaculicen su movimiento.
2) Conecte el cable de alimentación y encienda la cinta. (el interruptor de encendido/apagado se encuentra al lado del cable de alimentación).
3) Apóyese en las barras laterales de la cinta.
4) Fije la presilla de la llave de seguridad a su ropa y asegúrese de que no se caiga durante el funcionamiento.
5) Introduzca la llave de seguridad en el orificio específico de seguridad en la consola.
6) Existen dos maneras de iniciar el entrenamiento:

A) INICIO RÁPIDO

Pulse la tecla de INICIAR para comenzar el entrenamiento.

Tiempo, distancia y calorías comenzarán a contar a partir de cero. O...

B) SELECCIÓN DE UN ENTRENAMIENTO/OBJETIVO

1) Seleccione el PROGRAMA con los botones +/- y pulse ENTER cuando se muestre el PROGRAMA deseado.
2) Seleccione la CONFIGURACIÓN con los botones +/- y pulse ENTER cuando se muestre la CONFIGURACIÓN deseada.
3) Pulse INICIAR para comenzar.

P1) MANUAL: ajuste la velocidad de forma manual durante el entrenamiento.

P2) DISTANCIA: esfuércese y trate de ir más allá con las 13 distancias de entrenamiento. Elija entre los objetivos L1: 1,6 km, L2: 3,2 km, L3: 5 km, L4: 8 km, L5: 10 km, L6: 12,8 km, L7: 15 km, L8: 16 km, L9: 20 km, L10: media maratón, L11: 24 km, L12: 32 km y L13: maratón. El usuario establece el nivel de velocidad inicial.

P3) TIEMPO: Establezca objetivos de tiempo. El usuario puede ajustar la velocidad y la inclinación para empezar.

P4) CALORÍAS: fíjese objetivos para quemar calorías. Las calorías quemadas se calculan a partir de la distancia y la velocidad.

P5) QUEMAR GRASAS: entrenamiento específico para perder peso. Favorece la pérdida de peso al aumentar y disminuir la velocidad, siempre dentro del rango de quema de grasas. Incluye 10 niveles.

CONECTE SU DISPOSITIVO CON LA APLICACIÓN JRNY PARA ENTRENAMIENTOS MÁS DINÁMICOS

Si tiene una suscripción a JRNY*, podrá acceder a ella desde su dispositivo al sincronizarlo con la consola de esta máquina. Con su suscripción JRNY, recibirá entrenamientos guiados adaptados a usted.

* Se requiere una suscripción a JRNY para acceder a la experiencia JRNY – consulte global.schwinnfitness.com/en/schwinn-jrny.html para más detalles. Donde esté disponible (incluidos los Estados Unidos), puede obtener una suscripción descargando la aplicación JRNY en su teléfono o tableta y registrándose dentro de la app. Es posible que las suscripciones a JRNY no estén disponibles en todos los países.

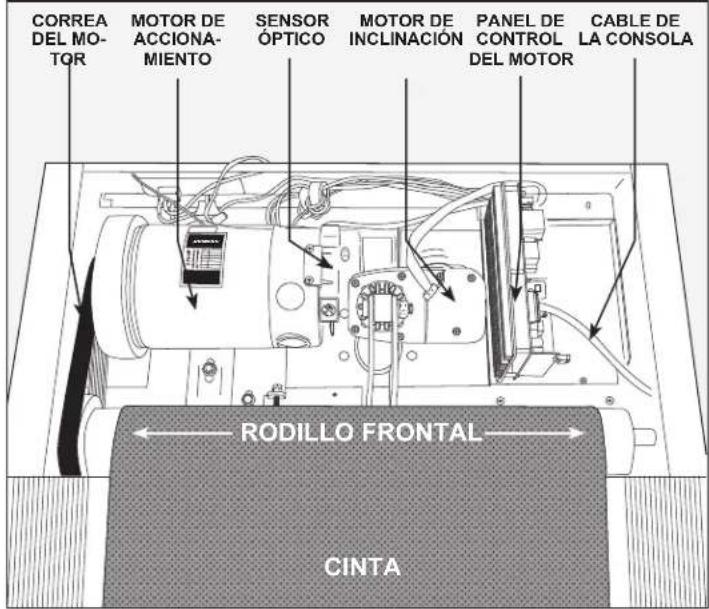

Mantenimiento & Solución De Problemas

MANTENIMIENTO

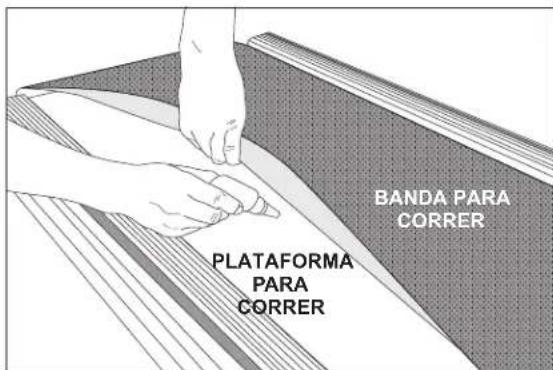

El mantenimiento preventivo es la clave para que un equipo funcione correctamente, así como para reducir al mínimo la responsabilidad del usuario. El equipo se debe someter a una inspección de forma periódica. Los componentes defectuosos deben sustituirse inmediatamente. Si un equipo no funciona correctamente, debe mantenerse fuera de servicio hasta que se repare. Asegúrese de que todas las personas que realizan ajustes o efectúan tareas de mantenimiento o reparación de cualquier tipo estén cualificadas para ello.

ADVERTENCIA

Para retirar la fuente de alimentación de la cinta, el cable de alimentación debe estar desconectado de la toma de corriente.

PLAN DE MANTENIMIENTO

TAREA FRECUENCIA

Limpiar y comprobar la cinta:

• Apague la cinta utilizando el interruptor ON/OFF (ENCENDIDO/APAGADO) y desconecte el cable de alimentación de la toma de corriente.
• Limpie la cinta, la plataforma, la cubierta del motor y la carcasa de la consola con un trapo húmedo. No emplee nunca disolventes, puesto que podrían dañar la cinta.

- Examine el cable de alimentación. Si el cable de alimentación está dañado, consulte la información de contacto en la cara posterior de la TARJETA DE INFORMACIÓN para obtener ayuda.

- Asegúrese de que el cable de alimentación no ha quedado bajo la cinta o en ningún otro lugar en el que pueda estrangularse o seccionarse.

- Compruebe la tensión y la alineación de la cinta. Asegúrese de que la banda de rodadura no dañará otros componentes de la cinta al estar desalineada.

- Si cualquier etiqueta está dañada o no se puede leer, consulte la información de contacto en la cara posterior de la TARJETA DE INFORMACIÓN para obtener ayuda.

Limpiar la zona bajo la cinta:

- Apague la cinta utilizando el interruptor ON/OFF (ENCENDIDO/APAGADO) y desconecte el cable de alimentación de la toma de corriente.

- Coloque la cinta en posición vertical y asegúrese de que el pestillo está bloqueado.

- Desplace la cinta.

- Limpie o aspire las partículas de polvo u otros objetos que puedan haberse depositado bajo la cinta.

- Vuelva a colocar la cinta en su ubicación previa.

DIARIA

SEMANAL

IMPORTANTE

• Apague la cinta utilizando el interruptor ON/OFF (ENCENDIDO/APAGADO) y desconecte el cable de alimentación de la toma de corriente. Espere 60 segundos.
• Examine si todos los pernos de montaje de la máquina están apretados adecuadamente.
• Retire la cubierta del motor. Espere a que se apaguen TODAS las pantallas.
• Limpie el motor y el área de la placa inferior para retirar cualquier partícula de polvo o fibras que se haya acumulado. Si no lleva a cabo esta acción, pueden aparecer fallos prematuros en componentes eléctricos importantes.
• Limpie la banda con un trapo húmedo. Aspire cualquier partícula de color blanco o negro que pueda acumularse alrededor de la cinta. Estas partículas pueden acumularse por el uso normal de la cinta.
• Si la cinta dispone de amortiguadores de aire debajo de la plataforma para ayudarle a levantarla, lubrique el tubo plateado del amortiguador con un espray de teflón (puede encontrarlo en una ferretería local o tienda de bicicletas).

MENSUAL

PLAN DE MANTENIMIENTO

Es necesario lubricar la plataforma para correr de la caminadora cada tres meses o 480 km a fin de mantener el rendimiento óptimo. Cuando la caminadora registre 480 km, mostrará el mensaje "LUBE" (lubricar) o "LUBE BELT" (lubricar banda). La caminadora no funciona mientras se muestra el mensaje. Su caminadora vino con una botella de lubricante 100 % silicona, que puede utilizarse para dos aplicaciones.

Para adquirir lubricante de silicona adicional: Póngase en contacto con el servicio de asistencia técnica.

Herramientas necesarias:

• Llave en T o Allen
• Aceite 100 % silicona

BANDA PARA CORRER PLATAFORMA PARA CORRER

PROCEDIMIENTO :

1. Apague la caminadora con el interruptor de encendido/apagado y desenchufe el cable de corriente en el tomacorriente de pared.
2. Con la llave en T o la llave Allen, afloje los pernos de rodillos traseros con 10-15 vueltas en el sentido contrario al de las agujas del reloj. Esto debe aflojar la banda lo suficiente para que usted la levante.
3. Levante la banda todo lo que pueda y vierta un chorro de aceite de silicona en zigzag en toda la superficie de la plataforma para correr. Utilice 1/2 botella de lubricante de silicona. No aplique el aceite de silicona encima de la banda para correr. Apoye la banda para correr y luego apriete los pernos de rodillos traseros en el sentido de las agujas del reloj la misma cantidad de vueltas que usó para aflojarlos.
4. Después de haber hecho la lubricación de la banda, conecte la caminadora en el tomacorriente, y conecte la llave de seguridad. Borre el mensaje "Lube Belt" al empujar primeramente sobre SPEED (+) y luego sobre STOP. Guarde sus dedos sobre las dos teclas por 5 a 7 segundos.
5. Sin subirse a la máquina, presione START (Inicio). Deje que la banda avance a 3 millas por hora (4,8 kilómetros por hora) durante tres minutos para comenzar a esparcir la silicona. Luego, camine sobre la máquina a una velocidad cómoda durante 3 minutos para completar la dispersión de la silicona y verificar la tensión y la alineación adecuadas de la banda para correr.
6. Cuando la banda esté centrada y tensa, deténgala. Limpie cualquier exceso de aceite de los lados con un paño húmedo.

Oprima cualquier tecla para suspender hasta su próximo ejercicio el mensaje de advertencia de la lubrificación.

Nota: Algunos modelos antiguos pueden requerir que mantenga pulsado el botón de parada durante 5 segundos para suspender el mensaje durante 8 km de uso.

Si su caminadora tiene amortiguadores de aire debajo de la plataforma para asistencia de elevación, lubrique el tubo amortiguador de aire plateado con spray a base de teflón que se vende en su ferretería o tienda de bicicletas local.

Visite la sección Asistencia al cliente de nuestro sitio web para ver los videos sobre cómo realizar el mantenimiento. Comuníquese con el Servicio de asistencia técnica a clientes con preguntas acerca de la aplicación de lubricante a la caminadora.

Si siente que se desliza al correr, debe tensar la cinta. En la mayoría de los casos, la banda se ensancha por el uso, lo que provoca el deslizamiento. Este es un ajuste normal y corriente. Para eliminar el deslizamiento, apague la cinta y tense los pernos de ambos rodillos traseros empleando la llave Allen que se suministra y girándolos hacia la derecha (en el sentido de las agujas del reloj) un cuarto de vuelta tal y como se muestra en las ilustraciones. Encienda la cinta y compruebe que si experimenta una sensación de deslizamiento. Repita la operación si es necesario, pero no gire nunca los pernos de los rodillos más de un cuarto de vuelta cada vez. La banda tiene una tensión adecuada si no experimenta sensación de deslizamiento.

ADVERTENCIA

La cinta NO debe estar en funcionamiento al tensarla. Tensar en exceso la cinta puede provocar un desgaste excesivo de la máquina y de sus componentes. Nunca tense la banda en exceso.

LA BANDA ESTÁ DEMASIADO HACIA LA IZQUIERDA

CENTRADO DE LA CINTA

Si la cinta está demasiado hacia la derecha: Con ayuda de la llave Allen suministrada y con la cinta funcionando a 1 km/h, gire el perno de ajuste IZQUIERDO un cuarto en el sentido contrario al de las agujas del reloj y espere a que la cinta se ajuste sola. Utilice la marca o línea de la cubierta del motor como referencia para la alineación. Repita los pasos si es necesario hasta que la banda permanezca centrada durante su utilización.

Si la cinta está demasiado hacia la izquierda: Con ayuda de la llave Allen suministrada y con la cinta funcionando a 1 km/h, gire el perno de ajuste IZQUIERDO un cuarto en el sentido de las agujas del reloj y espere a que la cinta se ajuste sola. Utilice la marca o línea de la cubierta del motor como referencia para la alineación. Repita los pasos si es necesario hasta que la banda permanezca centrada durante su utilización.

• Si la banda se desplaza porque está demasiado aflojada, céntrela y ténsela cuanto sea necesario.
• Para acceder con mayor facilidad al perno de ajuste, retire las tapas.

PRECAUCIÓN

No haga funcionar la banda a más de 1 km/h mientras la centra. Mantenga los dedos, el pelo y la ropa siempre lejos de la banda.

SOLUCIÓN DE PROBLEMAS

PREGUNTAS HABITUALES SOBRE EL PRODUCTO

¿SON NORMALES LOS RUIDOS DE MI CINTA?

Todas las cintas, especialmente las nuevas, emiten algún tipo de zumbido debido a que la banda pasa por encima de los rodillos. El ruido disminuirá con el paso del tiempo, aunque puede que no desaparezca totalmente. Con el paso del tiempo, la banda se ensanchará y rodará suavemente sobre los rodillos.

¿POR QUÉ LA CINTA QUE HE ADQUIRIDO HACE MÁS RUIDO QUE LA QUE HABÍA EN LA TIENDA?

Todos los equipos de deporte parecen más silenciosos en una sala de exposición de una tienda grande porque normalmente hay más ruido de fondo que en su casa. También habrá menos reverberación en un suelo de hormigón enmoquetado que en uno recubierto con paneles de madera. A veces, una esterilla pesada de goma contribuirá a reducir la reverberación por el suelo. Si un equipamiento deportivo se coloca cerca de una pared, habrá más ruido reflejado.

¿CUÁNDO DEBERÍA PREOCUPARME EL RUIDO?

Mientras los ruidos de su cinta no sean más altos que el tono de voz de una conversación habitual, puede considerarse que el ruido es normal.

SOLUCIÓN DE PROBLEMAS BÁSICOS

PROBLEMA: La consola no se enciende.

SOLUCIÓN: Verifique lo siguiente:

¿Se enciende la luz roja del interruptor ON/OFF (ENCENDIDO/APAGADO)? NOTA: Algunos modelos de cinta no tienen un interruptor que se encienda. Si este es el caso, por favor consulte las respuestas sí o no más abajo.

Sí:

• Apague el equipo, desconecte el cable de alimentación y espere 60 segundos. Retire la cubierta del motor. Espere a que se apaguen todas las luces LED rojas del cuadro de control del motor antes de proceder. A continuación, verifique que ninguno de los cables conectados al cuadro inferior está suelto o desconectado.

• Compruebe si todas las conexiones son correctas, especialmente el cable de la consola. Desconecte y vuelva a conectar el cable de la consola para verificarlo.

• Asegúrese de que el cable de la consola no está estrangulado ni dañado.

• Enchufe la cinta, accione el interruptor y observe si algún LED se ilumina en el panel de control del motor.

No:

• Verifique que la toma de corriente a la que la cinta está conectada funciona. Compruebe que el disyuntor del circuito no ha saltado, está conectado a un circuito específico de 15 amperios y no a una toma de corriente con GFCI, así como que no está enchufado a una regleta protección contra sobretensiones, ni a un alargador.
• Verifique que el cable de alimentación no está estrangulado ni dañado y está conectado adecuadamente a la toma de corriente Y a la máquina.
• Verifique que el interruptor está en posición de ON (ENCENDIDO).

PROBLEMA: En la consola se puede leer SAFETY KEY OFF (LLAVE DE SEGURIDAD DESACTIVADA) o solo muestra guiones.

SOLUCIÓN: Verifique lo siguiente:

• Verifique que la llave de seguridad está correctamente en su lugar.
• Si utiliza una llave magnética, asegúrese de que la llave está magnetizada.

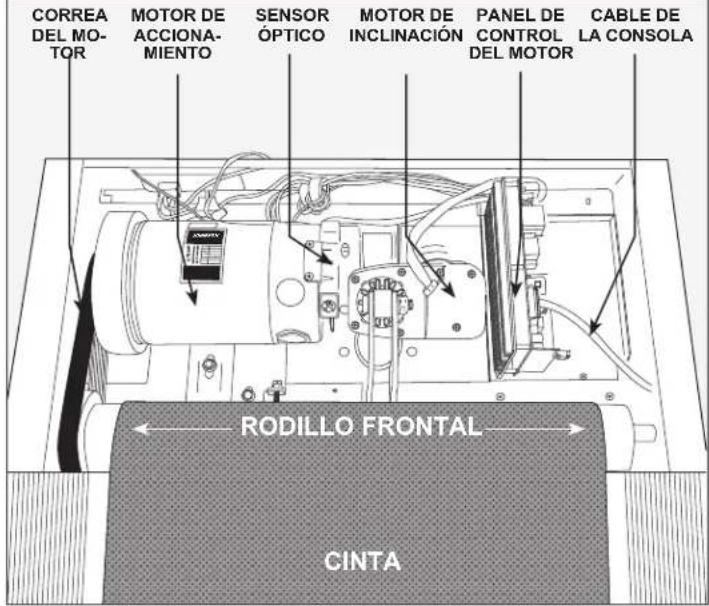

PIEZAS BAJO LA CUBIERTA DEL MOTOR

CORREA DEL MO- TOR MOTOR DE ACCIONA- MIENTO SENSOR ÓPTICO MOTOR DE INCLINACIÓN PANEL DE CONTROL DEL MOTOR CABLE DE LA CONSOLA RODILLO FRONTAL CINTA

SOLUCIÓN DE PROBLEMAS

SOLUCIÓN DE PROBLEMAS BÁSICOS

PROBLEMA: La banda se mueve muy poco o no se mueve, pero la consola funciona.

SOLUCIÓN: Verifique lo siguiente:

• Asegúrese de que está siguiendo las recomendaciones y directrices de alimentación de INSTRUCCIONES DE PUESTA A TIERRA Y FUNCIONAMIENTO BÁSICO de este manual del propietario. La unidad debe estar conectada a un circuito específico de 15 amperios y no a una toma de corriente con GFCI. No enchufe la máquina a una regleta o una protección contra sobretensiones, ni a un alargador.
• Compruebe si la banda se mueve. Si es así, anote la distancia o el tiempo que se mueve antes de detenerse.
• Intente mover la banda con la mano. Si no puede, es posible que la correa del motor se haya soltado o que los cojinetes del motor se hayan bloqueado.
• Apague la cinta y desconéctela de la toma de corriente. Quite los tornillos de estrella para retirar la cubierta de plástico del motor situada en la parte frontal de la máquina. Compruebe que la correa del motor está alineada correctamente.
• Con la cubierta aún retirada, compruebe las conexiones de los cables, ya que se pueden haber aflojado o desconectado durante el envío o el montaje. Asegúrese de que las conexiones son correctas y que ningún cable esté engarzado, dañado, desconectado o quemado.

PIEZAS BAJO LA CUBIERTA DEL MOTOR

CORREA DEL MO- TOR MOTOR DE ACCIONA- MIENTO SENSOR ÓPTICO MOTOR DE INCLINACIÓN PANEL DE CONTROL DEL MOTOR CABLE DE LA CONSOLA RODILLO FRONTAL CINTA

PROBLEMA: La inclinación no se mueve, no baja ni parece estar al nivel adecuado.

SOLUCIÓN: Verifique lo siguiente:

• Asegúrese de que sigue las recomendaciones y directrices de alimentación eléctrica de las páginas 4 y 5 de esta GUÍA DE LA CINTA. La unidad debe estar conectada a un circuito específico de 15 amperios y no a una toma de corriente con GFCI. No enchufe la máquina a una regleta o una protección contra sobretensiones, ni a un alargador.
• Asegúrese de que la consola muestra un cambio en la pantalla cuando presione los botones de elevación.
• Apague la cinta y desconéctela de la toma de corriente. Verifique que las conexiones de cable de la consola de la parte superior del mástil están conectadas correctamente. Asegúrese de que todos los cables multicolores están insertados en su totalidad en el arnés del cable.
• Quite los tornillos de estrella para retirar la cubierta de plástico del motor situada en la parte frontal de la máquina. Compruebe las conexiones de los cables, ya que se pueden haber aflojado o desconectado durante el envío o el montaje. Asegúrese de que las conexiones son correctas y que ningún cable esté engarzado, dañado, desconectado o quemado.

PROBLEMA: Los altavoces no emiten sonido, pero los cascos sí funcionan.

SOLUCIÓN: Verifique lo siguiente:

- Apague la cinta y desconéctela de la toma de corriente. Quite los tornillos de estrella para retirar la cubierta de plástico del motor situada en la parte frontal de la máquina.

- Compruebe las conexiones de los cables al panel del altavoz, situado al lado del panel de control del motor.

PROBLEMA: El disyuntor del circuito de la cinta se dispara durante un ejercicio.

SOLUCIÓN: Verifique lo siguiente:

• Asegúrese de que la cinta está conectada a un circuito específico de 15 amperios.
• Verifique que la cinta no está conectada a un alargador ni a una protección contra sobretensiones.
• Compruebe que la máquina no está conectada a una toma de corriente con GFCI ni a un circuito que tenga dicha salida.

PROBLEMA: La cinta no permanece centrada durante el entrenamiento.

SOLUCIÓN: Verifique lo siguiente:

- Asegúrese de que la cinta está colocada sobre una superficie llana.

- Verifique que la banda está tensada y centrada adecuadamente (consulte las secciones TENSADO y CENTRADO DE LA CINTA para ver instrucciones más detalladas).

PROBLEMA: La velocidad de funcionamiento no parece precisa.

SOLUCIÓN:

- Apague la cinta y desconéctela del enchufe.

• Quite los tornillos de la cubierta del motor con un destornillador de estrella.
• Verifique que el sensor óptico está conectado al panel de control del motor.
  • Realice una inspección de la conexión y del cable del sensor de velocidad para detectar cualquier daño posible.

SOLUCIÓN DE PROBLEMAS BÁSICOS

PROBLEMA: En los niveles de inclinación más altos, aparece el mensaje "Error de rango de velocidad - Finalizando entrenamiento".

SOLUCIÓN:

• Se trata de una función de seguridad que corta automáticamente la alimentación del motor de accionamiento cuando la velocidad está fuera de rango debido a la combinación de la carga en la cinta y el alto grado de inclinación
• Para evitar una interrupción automática del entrenamiento, reduzca el porcentaje del nivel de inclinación.

SOLUCIÓN DE PROBLEMAS SOBRE MEDICIONES DEL RITMO CARDIACO (SOLO AGARRES DE MEDICIÓN)

Compruebe la zona donde se está entrenando para ver si hay fuentes de interferencia como tubos fluorescentes, ordenadores, vallado subterráneo, sistemas de seguridad del hogar o equipos eléctricos con motores de gran tamaño. Estos dispositivos pueden provocar lecturas irregulares de la frecuencia cardiaca.

Puede experimentar lecturas irregulares bajo las siguientes condiciones:

• Agarrar en exceso las asas de medición de la frecuencia cardiaca. Trate de mantener una presión moderada al sujetar las asas de medición de la frecuencia cardiaca.
• Movimiento y vibración constantes debido al agarre permanente de las asas de medición mientras se entrena. Si recibe lecturas irregulares de su frecuencia cardíaca, trate de agarrar las asas únicamente lo necesario para monitorizar su frecuencia cardíaca.
• Si respira fuertemente durante un entrenamiento.
• Si tiene las manos oprimidas por llevar un anillo.
• Si tiene las manos secas o frías. Trate de humedecer las palmas frotándolas para calentarlas.
• Cualquier persona con una arritmia severa.
• Cualquier persona con arteriosclerosis u otro problema de circulación sanguínea periférica.
• Cualquier persona con la piel especialmente gruesa en la palma donde se efectúa la medición.

¿NECESITA AYUDA?

Si esta sección no pone remedio al problema, deje de usar el equipo y apáguelo.

Póngase en contacto con el servicio de asistencia técnica.

Puede que se le solicite la siguiente información cuando llame. Tenga esta información a su disposición:

• Nombre de modelo
• Número de serie
• Prueba de compra

Estas son algunas de las preguntas que suelen hacerse para la solución de problemas:

• ¿Cuánto tiempo lleva experimentado este problema?
• ¿Ocurre este problema siempre que la utiliza? ¿Con cualquier usuario?
• Si escucha un ruido, ¿este viene de la parte delantera o trasera? ¿Qué tipo de ruido es (zumbido, chirrido, etc.)?
• ¿El mantenimiento de la máquina se ha realizado de acuerdo con el plan de MANTENIMIENTO?

La respuesta a estas y a otras preguntas permitirá a los técnicos enviar los recambios adecuados y prestar el servicio necesario para que la cinta vuelva a funcionar y pueda volver a hacer ejercicio.

PORTUGUÊS

LOCALIZAÇÃO DO NÚMERO DE SÉRIE

A CORREIA ESTÁ LONGE DEMAIS DO LADO DIREITO

A CORREIA ESTÁ LONGE DEMAIS DO LADO ESQUERDO

COMO CENTRALIZAR A CORREIA DE CORRIDA

Declaración Simplificada de Conformidad

Johnson Health Tech (incluyendo Johnson Health Tech Co. Ltd., Johnson Industries Shanghai y Johnson Industries Viet Nam), con un Representante Autorizado ubicado en las ubicaciones indicadas a continuación, declara bajo su exclusiva responsabilidad que el producto acompañado por esta Declaración Simplificada cumple con los requisitos esenciales de las directivas de la UE y el Reino Unido, incluyendo los requisitos de la Directiva RED (2014/53/UE) y el Reglamento de Equipos Radioeléctricos de 2017 (Reino Unido).
