MANUAL DE USUARIO YT-85770 Yato

DE SPÄNEABSAUGANLAGE

ES ASPIRADOR DE VIRUTAS

PT ASPIRADOR DE APARAS

HR UREĐAJ ZA USISAVANJE PRAŠINE

AR ماكينة شفط غبار

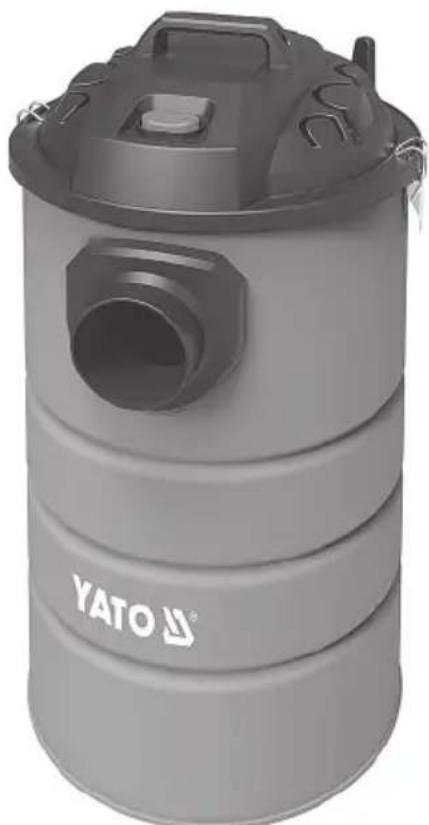

YT-85770

1. manejar
2. collar de cubierta
3. serpiente
4. extremo de la manguera
5. adaptador
6. tanque
7. clip de montaje
8. tapa de escape
9. interruptor
10. fi ltro de aire
11. bolsa de fi ltro

FR

Proteja las vías respiratorias

Segunda clase de la seguridad eléctrica

Este símbolo indica que los residuos de aparatos eléctricos y electrónicos (incluidas las pilas y acumuladores) no pueden eliminarse junto con otros residuos. Los aparatos usados deben recogerse por separado y entregarse a un punto de recogida para garantizar su reciclado y recuperación a fin de reducir la cantidad de residuos y el uso de los recursos naturales. La liberación incontrolada de componentes peligrosos contenidos en los aparatos eléctricos y electrónicos puede suponer un riesgo para la salud humana y causar efectos adversos en el medio ambiente. El hogar desempeña un papel importante en la contribución a la reutilización y recuperación, incluido el reciclado de los residuos de aparatos. Para obtener más información sobre los métodos de reciclaje adecuados, póngase en contacto con su autoridad local o distribuidor.

La extracción de virutas se utiliza para limpiar los lugares de trabajo de contaminantes secos generados durante el procesamiento de la madera y de materiales a base de madera, como virutas, aserrín y polvo. Gracias a su elevado caudal de aire, recoge eficazmente los residuos directamente de las herramientas eléctricas y máquinas herramienta, garantizando un entorno de trabajo limpio y seguro. El extractor se puede utilizar a nivel industrial y se emplea, por ejemplo, en carpinterías, talleres de artesanía y allí donde sea necesaria una retirada rápida y eficaz de residuos de madera. El extractor es especialmente útil durante los procesos de mecanizado: corte, fresado, taladrado o lijado de madera. El funcionamiento correcto, fiable y seguro del dispositivo depende de un uso adecuado, por lo tanto:

¡ATENCIÓN! Antes de utilizar la herramienta, lea todo el manual y consérvelo.

El proveedor no es responsable de ningún daño resultante del incumplimiento de las normas de seguridad y recomendaciones de este manual.

EQUIPO

El producto se entrega completo y no requiere montaje. El producto viene con: un filtro, una bolsa de filtro, una manguera flexible, dos puntas y un adaptador.

DATOS TÉCNICOS

Parámetro Unidad de medida Valor
Número de catálogo YT-85770
Tensión de red [V~] 220 - 240
Frecuencia de la red [Hz] 50 / 60
Potencia nominal [W] 1200
Vacío de trabajo [kPa] 22
Flujo de aire máximo [l/s]	26
Capacidad del tanque	[!]	55
Clase de aislamiento		II
Grado de protección		IPX0
Masa	[kg]	4,9
Nivel de ruido - presión sonora LpA	[dB(A)]	85

CONDICIONES GENERALES DE SEGURIDAD

El aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, así como por personas sin experiencia ni conocimientos, siempre que estén supervisadas, hayan recibido instrucciones sobre su uso seguro y comprendan los riesgos. Se debe supervisar a los niños para garantizar que no jueguen con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión. El extractor de virutas está diseñado únicamente para funcionamiento en seco. No utilizar para recoger agua o suciedad húmeda. Por favor, siga las instrucciones de este manual. El incumplimiento de esta norma puede provocar una descarga eléctrica, lo que puede suponer una amenaza para la salud y la vida del usuario y de otras personas. Está prohibido aspirar agua, pinturas, aceites, disolventes, gasolina y otras sustancias inflamables, que pueden provocar daños irreversibles en el extractor o sus componentes, además de suponer riesgo de descarga eléctrica, incendio o explosión. Después de finalizar el trabajo, siempre vacíe, limpie y seque el tanque de extracción. Los contaminantes que quedan en el tanque de una operación anterior pueden interrumpir el funcionamiento si cambia la naturaleza de la misma. Nunca aspire objetos calientes, incandescentes o en

ES

llamas. Esto podría provocar un incendio o una explosión y provocar lesiones graves o la muerte al usuario. La temperatura máxima de los contaminantes aspirados no debe superar los 40 °C. El dispositivo está diseñado para funcionar en interiores y no debe exponerse al agua, incluidas las precipitaciones. Antes de conectar el enchufe del cable de alimentación del dispositivo, asegúrese de que los parámetros de red correspondan a los que se muestran en la placa de características del dispositivo. Antes de cada uso, compruebe el estado del aparato, incluido el estado del cable de alimentación y del enchufe. Si observa algún defecto, no utilice el dispositivo. Los cables y conductores dañados deberán sustituirse por otros nuevos en un taller especializado. El grado de protección indicado en la tabla de datos técnicos estará garantizado si el aparato se conecta a una toma de corriente con al menos el mismo grado de protección. Antes de realizar cualquier mantenimiento en el aparato, asegúrese de que el enchufe del cable de alimentación esté desconectado de la toma de pared. El dispositivo debe almacenarse fuera del alcance de personas no autorizadas, especialmente niños. También durante el funcionamiento, asegúrese de que el dispositivo esté situado en un lugar inaccesible para personas no autorizadas, especialmente niños. Transporte el dispositivo utilizando el asa, no lo mueva tirando del cable de alimentación. El estado de la manguera debe comprobarse periódicamente. Está prohibido utilizar el sistema de escape con una manguera dañada.

FUNCIONAMIENTO DEL DISPOSITIVO

Preparándose para el trabajo

Revisar el tanque de extracción de virutas y, si es necesario, vaciarlo de suciedad. El extractor está equipado con un filtro HEPA y una bolsa de filtro, que evita que el polvo se escape al ambiente. Verifique el estado del filtro ubicado debajo de la tapa del tanque (II). Si el filtro se ensucia, retírelo de la tapa del dispositivo y luego limpielo con agua. No utilice detergentes para limpiar. El filtro debe estar completamente seco antes de reinstalarlo. Si no se puede eliminar la contaminación del filtro o se observa una disminución en la eficiencia operativa, se debe reemplazar el filtro por uno nuevo.

¡ATENCIÓN! Está prohibido utilizar el dispositivo sin un filtro de aire correctamente instalado. Esto puede provocar daños en el tubo de escape y también causar una descarga eléctrica.

Coloque el filtro dentro de la bolsa filtrante, doble la parte que sobresale de la bolsa hacia el interior del filtro (III). Coloque el filtro en la tapa, luego coloque la tapa en el borde superior del tanque y asegúrela con los clips. Si la bolsa del filtro se ensucia o se observa una disminución en el rendimiento, se debe reemplazar la bolsa por una nueva.

Conecte la manguera flexible a la abertura de entrada. La conexión de la manguera debe insertarse en el orificio de manera que las mueccas encajen en las protuberancias del orificio de entrada y luego girarse en el sentido de las agujas del reloj. Asegúrese de que la manguera no se deslice fuera de la abertura durante el funcionamiento. Instale el extremo de la manguera seleccionado.

Trabajar con un dispositivo de succión

¡ATENCIÓN! Está prohibido trabajar con cenizas calientes en la campana extractora. La temperatura de los contaminantes aspirados por el sistema de escape no debe superar los 40 °C.

Asegúrese de que el interruptor de escape esté en la posición de apagado "O". Inserte el enchufe del cable de alimentación en la toma de pared y luego gire el interruptor a la posición de encendido "I".

Después de terminar el trabajo, apague el dispositivo moviendo el interruptor a la posición de apagado "O" y luego desconecte el enchufe del cable de alimentación de la toma de corriente. Proceder con el mantenimiento.

Vaciado del tanque de escape

Después de terminar el trabajo, retire la tapa de escape y verifique el nivel de llenado del tanque. Se recomienda vaciar el tanque después de cada uso. Después de vaciar el tanque, límpielo con un chorro de agua y luego séquelo bien.

Mantenimiento del sistema de extracción

¡ATENCIÓN! Antes de iniciar cualquier operación de mantenimiento, asegúrese de que el enchufe del cable de alimentación esté desconectado de la toma de pared.

ES

Después de cada uso del extractor, revise el tanque, el sello de la tapa y los filtros de aire como se describe en la sección: "Preparación para el trabajo".

Limpie el escape externo utilizando un chorro de aire comprimido a una presión no mayor a 0,3 MPa. Preste especial atención a la permeabilidad de los orificios de ventilación. No utilice objetos metálicos afilados para limpiar las aberturas de ventilación. No sumerja la aspiradora en agua para limpiarla. Se debe revisar la manguera de escape para detectar daños antes y después de cada uso. Está prohibido utilizar una manguera dañada. El interior de la manguera y el tanque deben limpiarse con un chorro de agua después de desconectarlo del sistema de escape y luego dejar secar completamente. Retire la suciedad más grande de la carcasa con un paño suave.
