MANUAL DE USUARIO H-11909 Uline

Para Español, vea páginas 21-40.

¡ADVERTENCIA! Peligro de explosión.

¡PRECAUCIÓN! Mantenga a los niños lejos de la batería.

¡PRECAUCIÓN! No queme la batería.

¡PRECAUCIÓN! Peligro de corrosión.

- La carga colocada en la bandeja de pesaje no debe exceder la capacidad de pesaje máxima de la báscula.

• Proteja la báscula de altas temperaturas.
• Evite que los objetos golpeen la báscula. No deje caer cargas en la báscula ni someta la bandeja de pesaje a impactos fuertes de la carga.
• Opere o cargue la báscula en un área abierta. No apriete el cable, ya que podría sobrecalentarse e incendiarse.
• El electrolito de la batería es cáustico y corroe metal, algodón, etc.
• Cargue la batería en un área bien ventilada alejada de chispas o flamas abiertas.

CONFIGURACIÓN

• Coloque la báscula en una superficie firme y nivelada libre de vibraciones para lecturas de peso precisas.
• Ajuste las cuatro patas de nivelación (si están instaladas) para fijar el nivel de la bandeja de pesaje.
• Evite operar la báscula bajo la luz directa del sol o corrientes de aire de cualquier tipo.
• Si es posible, evite conectar la báscula a tomacorrientes AC que se encuentren adyacentes a otros aparatos para minimizar la posibilidad de que la interferencia afecte el rendimiento de la báscula.
• Remueva cualquier peso de la bandeja de pesaje antes de encender la báscula y evite dejar peso sobre la bandeja durante largos periodos de tiempo.

• Todos los productos que se pesan se deben colocar en el centro de la bandeja de pesaje para pesaje preciso. Las dimensiones totales de los productos que se pesan no deben exceder las de la bandeja de pesaje.

• Una vez que encienda la báscula, pasará por una prueba de pantalla LCD. La báscula se encuentra lista para usar cuando la pantalla muestre cero.

• La báscula requiere de 15 a 20 minutos para calentarse antes de comenzar a usarla para asegurar mejor precisión.

NOTA: Cuando el símbolo 📋 parpadea en la pantalla, las baterías necesitan recargarse.

• La báscula utiliza una batería completamente sellada que no requiere mantenimiento. El cliente no necesita reponer el electrolito.
• La báscula se debe recargar cada tres meses para evitar la falla de la batería recargable interna.
• La batería tarda de 8 a 10 horas para recargarse por completo.
• La temperatura de la batería no debe exceder 45°C (113°F).

RESUMEN DE LOS CONTROLES

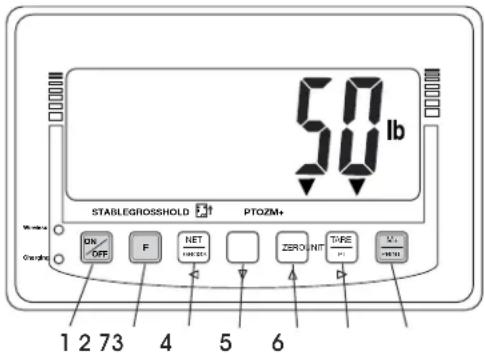

PANEL DE CONTROL

50 lb STABLEGROSSHOLD PTOZM+ ON/OFF F NET NET Ceramics 1 2 73 4 5 6

TECLAS DEL PANEL DE CONTROL

#	DESCRIPCIÓN
1	Tecla On/Off (Encendido/Apagado)
2	Tecla de Función
3	Tecla Net/Gross Weight(Peso Neto/Bruto)
4	Tecla Unit (Unidad)
5	Tecla Zero (Cero)
6	Tecla Tare/PT (Tara/Pretara)
7	Tecla M+/Print (M+/Imprimir)

FUNCIONES DE CONTROL

BOTÓN	FUNCIÓN PRINCIPAL	FUNCIÓN SECUNDARIA
	ON/OFF (ENCENDIDO/APAGADO)Presione la tecla ON/OFF para encender o apagar el indicador.	----
	TECLA DE FUNCIÓNUtilice la tecla ZERO o UNIT para fijar la tecla F como "MC", "HR" o "T-TP".(Vea los Ajustes de la tecla Función F en la sección Configuraciones en la página 32).	CUANDO SE AJUSTA A MC:Presione F cuando el peso vuelva a 0 para borrar todos los datos de totalización.CUANDO SE AJUSTA A HR:Presione F para cambiar la pantalla a alta resolución durante cinco segundos.CUANDO SE AJUSTA A T-TP:Presione la tecla F para mostrar el valor de tara o pretara.
	NET/GROSS WEIGHT (PESO NETO/BRUTO)Alterna entre peso bruto y peso neto. El cambio de pantalla solo está disponible después de utilizar las funciones de tara/pretara.	CLEAR (BORRAR)Actúa como tecla de borrar para reiniciar parámetros u otras funciones.
UNIT	UNIT (UNIDAD)Presione la tecla UNIT para cambiar unidades de peso; los iconos de la pantalla indicarán las unidades activas.	----
ZERO	ZERO (CERO)La tecla ZERO actúa como la función de cero balance. Si el valor de pesaje está dentro del rango de cero balance, se puede volver a poner en cero y cancelar la tara.	----
TAREPT	TARE (TARA)Coloque el contenedor en la báscula. Cuando el valor de peso se estabilice, presione la tecla TARE/PT para regresar a cero y el indicador "NET" aparece en pantalla. Coloque el objeto en el contenedor y la pantalla mostrará el valor de peso neto del objeto. Retire ambos, el objeto y el contenedor, y el valor negativo del contenedor aparecerá en la pantalla. Presione la tecla TARE/PT de nuevo para borrar el valor de tara. La báscula vuelve a cero y el indicador "NET" se apaga.	PRE-TARE (PRETARA)Cuando la báscula no tenga peso, presione la tecla TARE/PT. Utilice el teclado para ingresar el peso de pretara. Cuando el cursor parpadee en el dígito que se encuentra más a la derecha, presione la tecla TARE/PT de nuevo para completar.
M+PRINT	M+/PRINT (M+/IMPRIMIR)Cuando el peso neto = 0, añada un artículo nuevo y presione la tecla M+/PRINT para totalizar el peso neto. La báscula mostrará los números de totalización durante un segundo y mostrará el peso neto total durante un segundo y luego volverá al peso actual e imprimirá los datos acumulados más recientes. Si el artículo anterior no se retira y el peso del artículo nuevo es menos de 20d, no se realiza la totalización.	CLEAR TOTALIZATION DATA (BORRAR DATOS DE TOTALIZACIÓN)Cuando el peso neto = 0, presione M+/PRINT. Cuando los números de totalización aparezcan en pantalla, vuelva a presionar M+/PRINT para borrar los datos de totalización. RS232 imprimirá los números de totalización, peso neto total, etc.

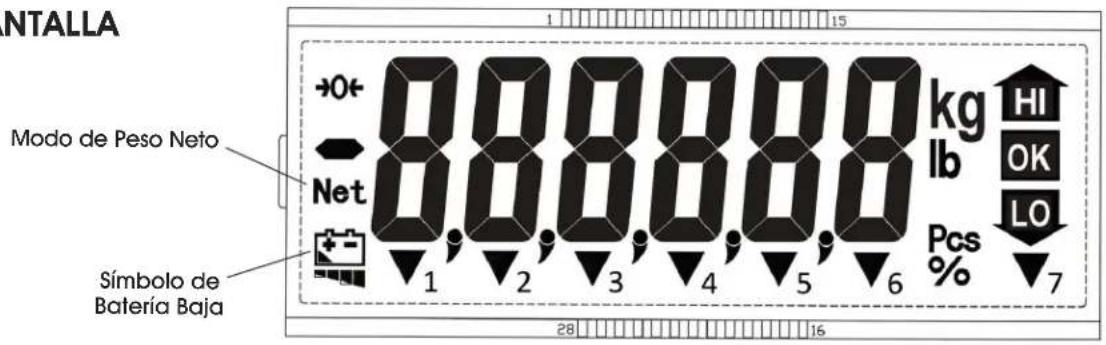

PANTALLA LCD

PANTALLA

NTALLA Modo de Peso Neto Net Símbolo de Batería Baja 1 2 3 4 5 6 8 8 8 8 8 kg HI lb OK LO Pcs % 7

CARACTERES DE PANTALLA

CARACTER PANTALLA
HI Límite Superior
OK Valor Entre HI y LO
LO Límite Inferior
kg Unidad "kilogramo"
Ib Unidad "libra"
Pcs	Indicador de Modo de Conteo
→0 Indicador de Punto Cero
Net Indicador de Peso Neto
	Indicador de Batería Baja

CARACTER PANTALLA
▼ 1 Indicador de Estabilidad
▼ 2 Indicador de Peso Bruto
▼ 3	Indicador de Insuficiencia de Peso de la Unidad
▼ 4 Indicador de Pretara
▼ 5	(Retener) Indicador de Peso Retenido
▼ 6 Indicador M+
▼ 7 Indicador de Unidad OZ

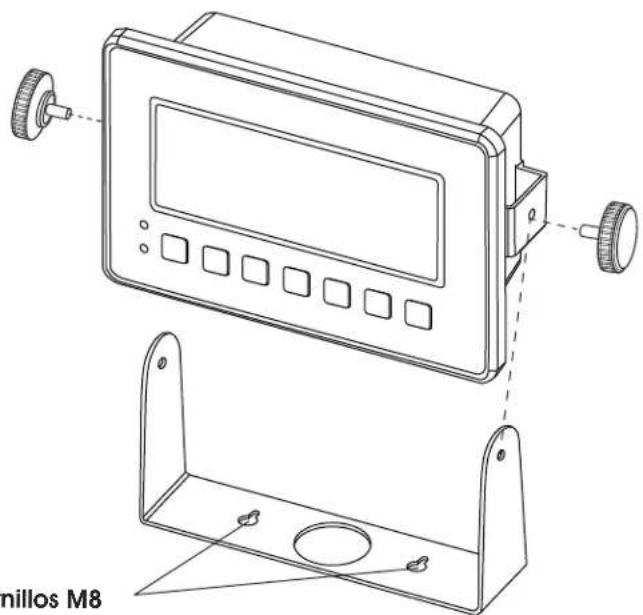

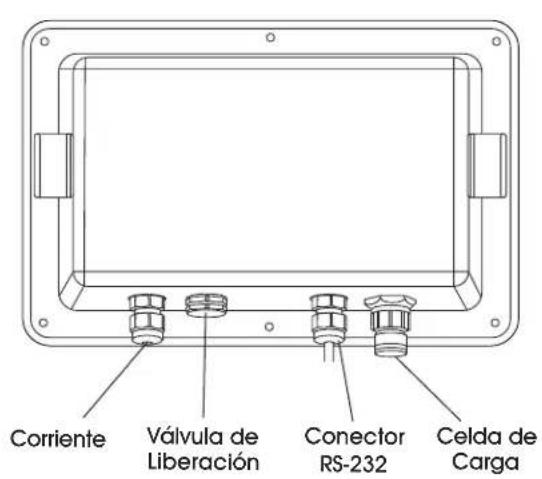

CONECTORES DE PANTALLA INSTALACIÓN DE SOPORTE EN U

Corriente Válvula de Liberación Conector RS-232 Celda de Carga

nillos M8

NOTA: Los tornillos M8 recomendados no están incluidos.

FUNCIONAMIENTO

TECLA DE ON/OFF (ENCENDIDO/APAGADO)

Presione la tecla ON/OFF por dos segundos para encender o apagar el indicador.

TECLA F

Tecla de función (En FnC I2, seleccione la tecla F como "MC", "HR" o "T-TP")

TECLA NET/GROSS (NETO/BRUTO)

En el modo de Tara, la pantalla muestra el icono "Net Weight" (peso neto); presione la tecla NET/GROSS para cambiar entre el "Net value" (valor neto) y el "Gross value" (valor bruto). Cuando aparece la flecha de "GROSS", solo la tecla NET/GROSS funciona. Todas las otras teclas quedan inactivas. Peso Bruto = Peso de Tara + Peso Neto.

TECLA UNIT (UNIDAD)

Presione la tecla UNIT para cambiar de unidades de peso. Los iconos de la pantalla indicarán las unidades activas.

- Después que la báscula encienda, utilizará la última unidad de pesaje.

TECLA ZERO (CERO)

La tecla ZERO actúa como la función de cero balance. Si el valor de pesaje está dentro del rango de cero balance, se puede volver a poner en cero y cancelar la tara.

- Zero Range (Rango Cero): OIML&NTEP es +/- 2% de la báscula llena

TECLA TARE/PT KEY (PRETARA)

PARA TARA

1. Coloque el contenedor en la báscula. Cuando el valor de peso se estabilice, presione la tecla TARE/PT para regresar a cero y el indicador "NET" aparezca en pantalla.
2. Coloque el objeto en el contenedor y la pantalla mostrará el valor de peso neto del objeto.
3. Retire ambos, el objeto y el contenedor, y el valor negativo del contenedor aparecerá en la pantalla.

4. Presione la tecla TARE/PT de nuevo para borrar el valor de tara. La báscula vuelve a cero y el indicador "NET" se apaga.

5. La tara se puede realizar continuamente hasta que el valor de tara = capacidad de carga total.

6. Tara Continua – Presione la tecla TARE/PT para aumentar/disminuir el peso continuo en la bandeja.
7. Si hay tara, no se puede realizar la pretara. Si hay pretara primero y el peso de tara es mayor al peso de pretara, se puede realizar la tara.
8. Ninguna tara se puede realizar en la pantalla de modo de peso bruto.

PARA PRETARA

Hay dos tipos de pretara (siete sets de pretara en total):

• Pretara No Conciliable (un set) – Utilice las teclas ZERO y UNIT para ingresar el valor y utilice las teclas TARE/PT y NET/GROSS para mover el cursor. Cuando el cursor se mueve hacia el dígito que se encuentra más a la derecha, presione TARE/PT para confirmar. El indicador "PT" se enciende.
• Pretara Conciliable (seis sets) – Presione la tecla M+/PRINT para fijar o conciliar.

TECLA M+/PRINT (M+/IMPRIMIR)

• Función de totalización. La función M+/Print está disponible cuando RS232 está en modo de transmisión de teclado. (resultado rS104).
• Esta tecla es una tecla compuesta. Mientras se muestra la totalización y el peso vuelve a cero neto, presione la tecla M+/PRINT para borrar la memoria. RS232 producirá el formato de impresión MC (resultado r-SI03).
• Si se añade un nuevo peso en la bandeja, se añadirá un nuevo artículo a la totalización. Si este peso no se retira, nada se puede añadir a la totalización. La pantalla mostrará los números de totalización durante un segundo, luego el peso neto durante un segundo. La báscula regresa al peso actual e imprimirá el último artículo para totalización.
• Para borrar los datos de totalización, presione la tecla M+/PRINT para que los números de totalización aparezcan en pantalla, luego presione la tecla M+/PRINT de nuevo para borrar los datos de totalización. RS232 imprimirá los números de totalización, peso total, etc.

NOTA: El peso debe volver al cero neto para llevar a cabo la función de borrar.

CONTINUACIÓN DE FUNCIONAMIENTO

1. Sin carga, presione la tecla TARE/PT para ingresar la configuración de pretara.

NOTA: El caracter parpadeante en la pantalla indica que está seleccionado para ingresar datos.

$$ 0 - - - - P $$

1. Presione la tecla M+/PRINT para configurar o activar la pretara conciliable. La pantalla muestra la última pretara conciliable utilizada. Presione la tecla UNIT o ZERO para seleccionar la pretara conciliable deseada; la selección se muestra por la posición del indicador ▼

NOTA: En cualquier punto, presione NET/GROSS para volver al Modo de Pesaje.

$$ 1 0 0 $$

1. Presione la tecla UNIT o ZERO para seleccionar la pretara conciliable deseada. Presione M+/PRINT para utilizar la pretara seleccionada. El indicador "PT" se enciende. Presione la tecla TARE/PT para modificar el valor. Presione la tecla NET/GROSS para regresar al Modo de Pesaje.

NOTA: En cualquier punto, Presione M+/PRINT para volver a utilizar la pretara seleccionada.

$$ \cdot 2 0 0 $$

1. Presione la tecla TARE/PT para modificar el valor de pretara. Después de ingresar el nuevo valor de pretara, presione M+/PRINT para confirmar o mover el cursor hacia el dígito que se encuentra más a la derecha. Presione TARE/PT para confirmar. El indicador "PT" se enciende.

$$ 0 0 0 3 0 0 $$

1. Presione M+/PRINT para confirmar o mover el cursor hacia el dígito que se encuentra más a la derecha. Presione TARE/PT para confirmar.

NOTA: Ambos tipos de pretaras se pueden cancelar presionando la tecla TARE/PT cuando no haya carga en la báscula.

FUNCIONES DE TECLAS PARA PRETARA

TECLA FUNCIÓN
Zero (Cero) Tecla hacia arriba (entrada de dígito de 0-9).
Unit (Unidad) Tecla hacia abajo (entrada de dígito de 9-0).
Tara/PT(Tara/Pretara)	Mueve el cursor hacia la derecha.
Net/Gross(Neto/Bruto)	Mueve el cursor hacia la izquierda.

MODO DE AUTOPRUEBA

Con la báscula apagada, mantenga presionada la tecla NET/GROSS y presione la tecla ON/OFF para encender la báscula. Espera hasta que la pantalla muestra D / RdC para entrar al modo de autoprueba.

MODO DE VALOR INTERNO (01AdC)

NOTA: Debe conectar la celda de carga de puente completo para hacer la prueba.

1. Presione la tecla TARE/PT para ingresar. La pantalla muestra el valor interno.
2. Verifique si el valor interno está dentro del rango normal. (0 - 400000) (sin carga).
3. Verifique si la luz de fondo está encendida.
4. Presione la tecla ZERO para retroceder a la última pantalla. La pantalla muestra O I AdC.

$$ 0: A d C $$

MODO DE PRUEBA DEL TECLADO (02 H.E.Y)

1. Presione la tecla TARE/PT para ingresar. La pantalla muestra KEY 06.

2. Código interno del teclado:

3. Tecla TARE/PT = 04

4. Tecla UNIT = 02
   • Tecla NET/BG o NET/GROSS = 01
5. Tecla M+/PRINT = 05

6. Tecla F = 00w

7. Presione la tecla ZERO para retroceder a la última pantalla. La pantalla muestra 02 HEY.

$$ 0 2 \text { B E } y $$

CONTINUACIÓN DE FUNCIONAMIENTO

MODO DE VISUALIZACIÓN DE LA VERSIÓN DE FIRMWARE (03 GEr)

1. Presione la tecla TARE/PT para ingresar. La pantalla muestra la versión de firmware 02052 si el sello de software se encuentra activo o 02152 si está inactivo.
2. Presione la tecla TARE/PT de nuevo para mostrar el número de mantenimiento 100 (00 varía de 00 a 99) durante dos segundos.
3. Presione la tecla ZERO para retroceder a la última pantalla. La pantalla muestra OB GE r.

03 08-

COMPROBAR EL MODO DE COLOR DE LUZ DE FONDO (04 CLr)

Para el modelo de luz de fondo mono. Solo muestra mono.

• Presione la tecla TARE/PT para ingresar y mostrar CL r W' para la luz de fondo blanca.
• Presione la tecla ZERO para ingresar y mostrar CL r r para la luz de fondo roja.
• Presione la tecla ZERO para ingresar y mostrar CL r G para la luz de fondo verde.
• Presione la tecla ZERO para ingresar y mostrar CL r y para la luz de fondo amarilla.
• Presione la tecla TARE/PT para retroceder a la última pantalla. La pantalla muestra 04 CLr.

04 CL-

COMPROBAR EL MODO DE CONTADOR DE EVENTOS (OS SEL)

Se utiliza si el sello de software se encuentra activo. Si el sello de software está inactivo, OS SEL no aparecerá.

1. Presione la tecla TARE/PT para mostrar el número del contador de eventos. La pantalla mostrará C 000 (000 aparece como cualquier número de tres dígitos).
2. Presione la tecla ZERO para retroceder a la última pantalla. La pantalla muestra OS SEL.

05 SEL

RETROCEDER A LA ÚLTIMA PANTALLA (00 ESC)

- Presione la tecla TARE/PT para salir de modo de autoprueba. La báscula se volverá a encender automáticamente.

00 ESC

MODO DE CONTEO SIMPLE

Utilice la tecla UNIT para cambiar la unidad a "Pcs" para entrar en el modo de conteo simple.

1. Utilice la tecla NET/GROSS para seleccionar un número de muestra de "10, 20, 50, 100, or 200". Al presionar la tecla NET/GROSS, la pantalla mostrará C 10, C 20, C 50, C 100, C 200 en un orden secuencial.
2. Seleccione un número de muestra y coloque el peso correspondiente en la bandeja, luego presione la tecla UNIT. La pantalla mostrará ---- La báscula entrará en el modo de conteo después de que el peso se estabilice y la pantalla mostrará el número de muestra.
3. Peso unitario insuficiente ( ) El peso de la unidad de muestra es menos de 0.2d o el peso total de la muestra es menos de 20d (d=división).
4. Durante la toma de la muestra, si hay una indicación de muestra insuficiente o peso unitario insuficiente (★la báscula aún se puede utilizar, pero puede haber una ligera imprecisión.
5. Después de apagarla, la báscula memoriza el número de muestra automáticamente y está disponible la próxima vez que seleccione la unidad "Pcs".
6. Si la configuración es "peso unitario automático", si el objeto en la bandeja es más de 5 piezas mayor que el número de muestra anterior y también menos del 100% del número de muestra anterior, la báscula realizará la calibración de peso de la unidad automáticamente.

CONFIGURACIONES

FLUJO DE CONFIGURACIÓN

1. En el modo de pesaje, presione las teclas NET/GROSS y ZERO al mismo tiempo para ingresar al modo de configuración. La pantalla LCD muestra 0 / FnC.

1. Presione la tecla ZERO.

1. Presione la tecla ZERO.

1. Presione la tecla ZERO.

01 FnC: Modo de Configuración de la Función General

02EC: Calibración de Peso Externa

03 r5 l: Ajuste de Función Bidireccional RS232

00 ESC: Salir del Modo de Configuración de la Función Avanzada

Consulte las siguientes secciones para los procedimientos detallados de operación de cada configuración de función:

CONFIGURACIÓN DE LA FUNCIÓN GENERAL (DI FnC)

NAVEGACIÓN

Tecla ZERO (CERO): Tecla hacia arriba (entrada de dígito de 0-9)

Tecla UNIT (UNIDAD): Tecla hacia abajo (entrada de dígito de 9-0)

Tecla TARE/PT (Tara/Pretara): Mueve el cursor a la derecha.

Tecla NET/GROSS (NETO/BRUTO): Mueve el cursor a la izquierda.

1. Presione la tecla TARE/PT.

PAGE 27 OF 60 0325 H-11908

1. Ingrese el parámetro "00-15".

1. Ingrese "00" y presione la tecla TARE/PT para regresar al menú de configuración de funciones avanzadas.

FnC 00: Regresa al menú del modo de Configuración Avanzada

FnC 01: Configuración de la Luz de Fondo Automática

FnC 02: Configuración del Temporizador de Apagado Automático

FnC 03: Configuración de HI/LO/OK (Límite Superior/Límite Inferior/OK)

FnC 04: Restablecer los Ajustes Predeterminados

FnC 05: Configuración de Filtro de Ruido

FnC 06: Configuración de Función de Retención

FnC 07: Configuración de Promedio Automático del Peso Unitario

FnC 10: Guardar el Último Cero

FnC 12: Configuración de la Tecla de Función F

FnC 13: Configuración de Cero

FnC 14: Configuración del Color de la Luz de Fondo

FnC 15: Configuración del Brillo de la Luz de Fondo

CONFIGURACIÓN DE LA LUZ DE FONDO AUTOMÁTICA (FnC 01)

1. Seleccione FnC 01 en el modo de configuración de función general 01 FnC para cambiar el ajuste de la función de la luz de fondo.

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último estatus.

NOTA: Ajuste predeterminado = off (apagado).

CONTINUACIÓN DE CONFIGURACIÓN

1. Use las teclas ZERO (CERO) o UNIT (UNIDAD) para seleccionar la función "on" (encendido) u "off" (apagado).

_n = activa la función de luz de fondo.

Ruto = luz de fondo automática.

OFF = desactiva la función de luz de fondo.

1. Presione la tecla TARE/PT para regresar al menú de configuración de funciones avanzadas.

FUNCIÓN DE LUZ DE FONDO AUTOMÁTICA

Cuando el peso es mayor a 10d, la luz de fondo de la pantalla se encenderá. Después de que el peso esté estable por 10 segundos o cuando la báscula regrese a cero, la luz de fondo de la pantalla se apagará.

CONFIGURACIÓN DEL TEMPORIZADOR DE APAGADO AUTOMÁTICO (FnC 02)

1. Seleccione FnC 02 en el modo de configuración de la función general 01 FnC la configuración del temporizador de apagado automático.

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último estatus.

NOTA: Ajuste predeterminado = 0 (sin apagado automático).

1. Use las teclas ZERO o UNIT para seleccionar el parámetro.

D: Sin Apagado Automático

¿: Cuando la báscula está inactiva durante un minuto, se apaga automáticamente.
2: Cuando la báscula está inactiva durante dos minutos, se apaga automáticamente.
9: Cuando la báscula está inactiva durante nueve minutos, se apaga automáticamente.
4. Presione la tecla TARE/PT para regresar al menú de configuración de funciones avanzadas.

PAGE 28 OF 60 0325 H-11908

FUNCIÓN DE APAGADO AUTOMÁTICO

Cuando el peso en la bandeja de pesaje es menor a 10d o permanece inactivo durante el tiempo establecido, la báscula se apagará automáticamente.

CONFIGURACIÓN DE HI/LO/OK (LÍMITE SUPERIOR/LÍMITE INFERIOR/OK) (FnC 03)

1. Seleccione FnC 03 en el modo de configuración de la función general 01 FnC para cambiar el ajuste de la función HI/LO/OK.

NOTA: Cuando los límites superior e inferior se establecen a "0", la función HI/LO/OK se desactiva.

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último estatus.

1. Ingrese el límite superior deseado. Presione la tecla TARE/PT.

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último estatus. Ingrese el límite inferior deseado. Presione la tecla TARE/PT.

CONFIGURACIÓN DE ALARMA

La definición de posiciones a, b y c:

a. I: alarma encendida O: alarma apagada
b. I: la alarma se enciende cuando es estable O: la alarma se enciende cuando es inestable
c. 1: la alarma se enciende cuando el peso está entre los límites superior e inferior 2: la alarma se enciende cuando el peso no está entre los límites superior e inferior y es mayor a 10d

CONTINUACIÓN DE CONFIGURACIÓN

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último estatus.

hroGLY

1. Use la tecla ZERO (Cero) o UNIT (Unidad) para seleccionar r, G, y, y u o para configurar el color de la luz de fondo para HI/LO/OK.

hroGL9

(a)(b)(c)

Ajuste predeterminado:

a. Mayor que el límite superior. Luz de fondo roja (r).
b. Entre los límites alto y bajo (rango OK) es verde (☐).
c. Inferior al límite. Luz de fondo amarilla (y).

r: rojo

y: amarillo

o: naranja

G: verde

: blanc

NOTA: Si la luz de fondo está encendida, la luz amarilla es para un valor bajo, la luz verde es para un valor correcto (OK) y la luz roja es para un valor alto.

1. Presione la tecla TARE/PT.

FnC 03

RESTAURAR LA CONFIGURACIÓN PREDETERMINADA (FnC 04)

1. Seleccione FnC 04 en el modo de configuración de la función general 01 FnC para restaurar la configuración predeterminada.

FnC 04

1. Presione la tecla TARE/PT. Use las teclas ZERO (Cero) o UNIT (Unidad) para seleccionar "rEturn" (regresar) o "Format" (formatear).

return

rReturn = Return (Cancelar la restauración)

ForñRt = Restablece los Ajustes Predeterminados

FnC 04

Las configuraciones predeterminadas incluyen lo siguiente:

1. Calibración de Peso Externa
2. Valores de configuración de HI/LO/OK (Límite Superior/Límite Inferior/OK)
3. Configuración de Filtro de Ruido (Externa)
4. Configuración de muestras para la función de conteo

CONFIGURACIÓN DE FILTRO DE RUIDO (FnC OS)

NOTA: Al modificar FnC 05, los parámetros de CFn 01 permanecen inalterables.

1. Seleccione FnC OS en el modo de configuración de la función general para ajustar la configuración de filtro de ruido.

FAC 05

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor.

3Ero 0

1. Use las teclas ZERO o UNIT para seleccionar 0-9 para la configuración de visualización cero.

NOTA: Configuración predeterminada = 0.

Se activa cuando el peso supera 1/3 del máximo y cuando se retira el objeto y la pantalla se acerca a 0. Cuando se aproxima dentro de 0 y +/- del valor seleccionado, el peso muestra 0.

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor.

FIL

CONTINUACIÓN DE CONFIGURACIÓN

1. Utilice las teclas ZERO o UNIT para seleccionar 0-9 para el interruptor digital y la configuración de estabilización. Configuración predeterminada = 0. El valor más grande se estabiliza más rápidamente.
2. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor.

1. Use las teclas ZERO o UNIT para seleccionar 0-9 para la configuración de parámetros del filtro. Configuración predeterminada = 0.

Cuanto más grande sea el número, más rápida será la respuesta; por lo tanto más inestable el peso.

NOTA: Si se configura en 9, el valor AD no está filtrado. Valor de entrada AD = Valor de salida AD.

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor.

NOTA: Entre más grande sea el número, más rápido responderá el filtro. Una respuesta rápida puede llevar a inestabilidad en el pesaje.

NOTA: Parámetro 9: el valor AD no está filtrado. Valor de entrada AD = Valor de salida AD

1. Presione la tecla TARE/PT.

CONFIGURACIÓN DE LA FUNCIÓN DE HOLD (RETENER). (FnC 06)

NOTA: Cuando CFn 02 es = a 1 (aprobación OIML o NTEP), FnC 06 se queda en "hold = 0" y no se puede cambiar.

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use las teclas ZERO o UNIT para seleccionar del 0-5.

NOTA: Configuración predeterminada = 0.

O: Función de Hold (Retener) desactivada
/: Modo de "Peak hold" (Retención máxima)
2: Modo "Stable hold 1" (Retención estable 1)
3: Modo "Stable hold 2" (Retención estable 2)
4: Modo "Animal scale hold 1" (Retención de pesaje animal 1)
5: Modo "Animal scale hold 2" (Retención de pesaje animal 2)
3. Presione la tecla TARE/PT

hold0: Función de Hold desactivada

holdl: Modo de "Peak hold" (Retención máxima)

- La báscula continúa mostrando el peso máximo cuando el peso sigue cambiando constantemente. Presione cualquier tecla para salir de este modo.

hold2: Modo "Stable hold 1" (Retención estable 1)

- Cuando el peso es estable, la pantalla LCD mostrará el valor actual del peso. Presione cualquier tecla para salir de este modo.

hold3: Modo "Stable hold 2" (Retención estable 2)

- Cuando el peso es estable, la pantalla LCD mostrará el valor actual del peso. Cuando el peso regresa a cero (<10d), el modo de retención se cancela automáticamente.

hold4: Modo "Animal scale hold 1" (Retención de pesaje animal 1)

• Sin carga alguna, la pantalla muestra "----". Después de que el animal u objeto esté en la bandeja y el peso se estabiliza, la pantalla mostrará el valor del peso y lo retendrá.
• Cuando el animal u objeto se quita de la bandeja, la pantalla muestra "----" y la función de retención se desactiva.
• Si el peso apenas es estable, la pantalla muestra un peso promedio en 10 segundos y mantiene el estatus, hasta que el peso sea menor a 10e y la pantalla muestre "----", o hasta que presione cualquier tecla para calcular un nuevo peso.

CONTINUACIÓN DE CONFIGURACIÓN

hold5: Modo "Animal scale hold 2" (Retención de pesaje animal 2)

• Sin carga alguna, la pantalla muestra "0.000". Después de que el animal u objeto esté en la bandeja y el peso se estabiliza, la pantalla mostrará el valor del peso y lo retendrá.
• Cuando el peso añadido o retirado de la bandeja es mayor que el peso establecido en hold 5, la función de retención se libera y calcula un nuevo peso.
• Si el peso apenas es estable, la pantalla muestra un peso promedio en 10 segundos y mantiene el estatus. En este modo, las teclas ZERO y TARE/PT son inoperantes. Mantener la velocidad de bloqueo se puede ajustar mediante la configuración SPEEd. "1" es lo más rápido y 5 es lo más lento.

RETENCIÓN DE PESAJE ANIMAL 1 (hold 4)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use las teclas ZERO o UNIT para seleccionar el 4. Presione la tecla TARE/PT para ingresar al modo de configuración de la función de retención.

1. Presione la tecla TARE/PT.

1. Use las teclas ZERO o UNIT para ingresar los parámetros (1, 2, 4, 8, 16, 32, 64). Configuración predeterminada = 8.
2. Presione la tecla TARE/PT.

RETENCIÓN DE PESAJE ANIMAL 2 (hold 5)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use las teclas ZERO o UNIT para ingresar los parámetros. Use las teclas ZERO o UNIT para ingresar el 5. Presione la tecla TARE/PT para ingresar a la configuración de hold (retener).

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado. Use las teclas ZERO o UNIT para ingresar el valor (1-5)

/: más rápido
5: más lento

1. Presione la tecla TARE/PT. La pantalla LCD muestra el valor usado.

1. Use las teclas ZERO o UNIT para ingresar el valor (0-capacidad máxima)
2. Presione la tecla TARE/PT.

NOTA: Cuando el peso vuelve a cero, deja de retenerse.

NOTA: Después de retener (HOLD) el peso, este se libera solo cuando el cambio de peso supera el rango de retención.

• Por ejemplo: si el rango de retención es = a 1 kg. El peso se mantiene en 8.5 kg después de que suena la alarma. Cuando el peso cambia fuera del rango de 8.5 +/- 1 kg (por ejemplo, cuando el peso es > 9.5 kg o < 7.5 kg), deja de retenerse (HOLD) hasta que se captura un nuevo peso de retención (muestra los cambios de peso hasta que se usa HOLD).
• Haga pruebas de peso con el mismo animal más de 10 veces para comparar los errores. Después, complete las configuraciones de velocidad y rango de retención.

CONTINUACIÓN DE CONFIGURACIÓN

CONFIGURACIÓN DE PROMEDIO AUTOMÁTICO DEL PESO UNITARIO (FnC 07)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use las teclas ZERO o UNIT para seleccionar del 0-1.

NOTA: Configuración predeterminada = 0.

= Activa el promedio automático del peso unitario

I = Desactiva el promedio automático del peso unitario

NOTA: Se activa cuando el tamaño de la muestra + 5 ≤ nuevo tamaño de la muestra ≤ 2 x tamaño de la muestra.

- Por ejemplo: tamaño de muestra es = a 20 Si el nuevo tamaño de muestra es = a 25, se activa el promedio automático de peso unitario y el tamaño de la muestra se establece en 25. La próxima vez, aumente a 30 unidades para activar la función.

1. Presione la tecla TARE/PT.

GUARDAR EL ÚLTIMO CERO (FnC 10)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use las teclas ZERO o UNIT para ingresar los parámetros. Use las teclas ZERO o UNIT para seleccionar la configuración.

NOTA: Ajuste predeterminado = oFF [apagado].

On [encendido] = Permite registrar la última configuración zero (cero)

oFF [apagado] = Desactiva poder registrar la última configuración zero (cero)

PAGE 32 OF 60 0325 H-11908

NOTA: FnC 10 es sólo para cuando CFn 02 es = a 0.

1. Presione la tecla TARE/PT.

CONFIGURACIÓN DE LA TECLA DE FUNCIÓN F (FnC 12)

1. Presione la tecla TARE/PT. La función de la tecla F representa la función "MC". La pantalla muestra el último valor usado.

1. Use la tecla ZERO o UNIT para ajustar la tecla F como "MC", "HR" o "t-tP".

2. MC: Como función "MC": Presione la tecla F cuando el peso regrese a 0 para borrar todos los datos de totalización.

3. hr: Como función "HR": Presione la tecla F para cambiar la pantalla a alta resolución durante cinco segundos.

4. - P : Como función "t-tP": Presione la tecla F para mostrar el peso de tara o pretara durante dos segundos y luego regresa al peso neto. Si existe tanto el peso de tara como el de pretara, el peso de tara se muestra primero y luego el peso de pretara.

5. Presione la tecla TARE/PT.

CONFIGURACIÓN DE LA TECLA ZERO (CERO) (FnC 13)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use las teclas ZERO (CERO) o UNIT (UNIDAD) para seleccionar la función "on" (encendido) u "off" (apagado).

CONTINUACIÓN DE CONFIGURACIÓN

NOTA: Ajuste predeterminado = off (apagado).

_n = activa zero (cero) para cualquier altura.

OFF = desactiva.

NOTA: FnC 13 es sólo para cuando CFn02 es = a 0.

1. Presione la tecla TARE/PT.

CONFIGURACIÓN DEL COLOR DE LA LUZ DE FONDO (FnC 14)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use la tecla ZERO (Cero) o UNIT (Unidad) para seleccionar r, G, y, y u o para configurar la luz de fondo.

: blanco r: rojo

y: amarillo o: naranja

G: verde

1. Presione la tecla TARE/PT.

CONFIGURACIÓN DEL BRILLO DE LA LUZ DE FONDO (FnC IS)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use las teclas ZERO o UNIT para seleccionar del 1-4.

/: más tenue

4: más brillante

1. Presione la tecla TARE/PT.

CALIBRACIÓN DE PESO EXTERNA (02 EC)

1. Presione la tecla TARE/PT. La pantalla muestra el valor de calibración. El dígito derecho continúa parpadeando.

1. Cuando el dígito derecho parpadea y no haya carga en la bandeja presione la tecla TARE/PT.

1. Lectura cero. Cuando se estabiliza, la pantalla muestra el peso máximo.

1. Coloque el peso calibrado en el platillo y presione la tecla TARE/PT. Después de tres pitidos, se completa la calibración. Retire el peso.

NOTA: El valor del peso calibrado colocado en la bandeja debe ser mayor a 100e, la desviación estándar del peso debe estar entre +/- 10% del peso calibrado de fábrica.

CONFIGURACIÓN DE LA INTERFAZ SERIE RS232 (03 r51)

1. Presione la tecla TARE/PT.

2. Use las teclas ZERO o UNIT para seleccionar una y otra vez r5 l.

CONTINUACIÓN DE CONFIGURACIÓN

1. Seleccione r5 / y después presione la tecla TARE/PT.

r-51: para configurar el RS232 integrado

1. Ingrese "00" y presione la tecla TARE/PT para regresar al nivel anterior.

rS 1 (RS-232 integrado)

r 51 00: Regresa al nivel anterior
r-SI 01: Configuración de la Velocidad de Transmisión (Baud Rate)
r-51 02: Configuración del Protocolo de Comunicación
r-51 03: Configuración del Formato de Salida
r-51 04: Método de Transmisión
r-SI 05: Velocidad de Transmisión Continua
r-51 06: Auto Transmisión en Zero (Cero)
r-51 07: Reinicio de la Auto Transmisión
r-51 08: Configuración de Condición de Salida
r-SI 09: Configuración de 6/7 Dígitos para RS232
r-SI 10: Ajuste RTC (Reloj en Tiempo Real)
r-SI II: Selección del Formato de Impresión A/M/D
r-SI 12: Ingresar Identificación MODBUS (MODBUS ID Input)
rSI 13: Ingresar Avance de Línea
r-SI 14: Ingresar Nombre de la Empresa

CONFIGURACIÓN DE LA VELOCIDAD DE TRANSMISIÓN (BAUD RATE) (r-SI 01)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.
2. Use las teclas ZERO o UNIT para seleccionar la velocidad de transmisión (Baud Rate) deseada: 600, 1,200, 2,400, 4,800, 9,600 o 19,200 bits/segundo.

NOTA: El valor predeterminado es 9,600 bits/ segundo.

1. Presione la tecla TARE/PT.

CONFIGURACIÓN DEL PROTOCOLO DE COMUNICACIÓN (r51 02)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.
2. Use las teclas ZERO o UNIT para seleccionar n 8 l, E 7 l, 0 7 l.

NOTA: La configuración predeterminada es n 81.

1. Presione la tecla TARE/PT.

CONFIGURACIÓN DEL FORMATO DE SALIDA (r-51.03)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.
2. Use las teclas ZERO o UNIT para seleccionar del 0-20.

NOTA: La configuración predeterminada es 0.

1. Presione la tecla TARE/PT.

CONTINUACIÓN DE CONFIGURACIÓN

O: Sincronizar con la pantalla

/: Peso bruto

2: Peso neto

3: Sincronizar en formato simple

4: Sincronizar el peso bruto en formato simple

5: Sincronizar el peso neto en formato simple

6: Estado HI/LO/OK + sincronización en formato simple

7: Estado HI/LO/OK + sincronización del peso bruto en formato simple

B: Estado HI/LO/OK + sincronización del peso neto en formato simple

9: Peso de tara

10: M+ Transmisión 1 nota 1

//: M+ Transmisión 2 nota 2

18: Nombre de la Empresa + F-M 10, ver nota 7 y rS1 14

NOTA: Los formatos 10 y 11 no están disponibles en el modo de conteo

FORMATO 10

NOTA: F= M+Transmisión 1

Boleta No.

Fecha Elija uno de los dos formatos de fecha: año/mes/día y día/mes/año

Tiempo

G (Gross/Bruto)

T (Tara) (PT cuando sólo es pretara, T cuando es tara o para ambas, tara y pretara)

N (Net/Neto)

Total Neto (Esta línea solo se imprimirá cuando se borren los datos, mostrando el peso neto total de cada conteo)

NOTA: Cuando rS1 13 es = a 2 (predeterminado), se insertan tres líneas en blanco entre los datos. Después de borrar la memoria, se imprimirá un informe resumido de los registros totales y los pesos y luego se insertarán cuatro líneas en blanco.

NOTA: Para agregar el nombre de la empresa, utilice el formato F-M 18 y establezca el nombre de la empresa en rS1 14 (ver nota 7).

FORMATO 11

NOTA: F= M+Transmisión 2

Boleta No.

Fecha Elija uno de los dos formatos de fecha: año/mes/día y día/mes/año

Tiempo

G (Gross/Bruto)

T (Tara) (PT cuando sólo es pretara, T cuando es tara o para ambas, tara y pretara)

N (Net/Neto)

Peso Total (Esta línea solo se imprimirá cuando se borren los datos, mostrando el peso bruto total de cada conteo)

NOTA: Cuando rS1 13 es = a 2 (predeterminado), se insertan tres líneas en blanco entre los datos. Después de borrar la memoria, se imprimirá un informe resumido de los registros totales y los pesos y luego se insertarán cuatro líneas en blanco.

FORMATO 18

NOTA: F=Nombre de la Empresa + F-M 10

NOTA: El nombre de la empresa se puede configurar en rS1 14.

[Company Name]

Boleta No.

Fecha Elija uno de los dos formatos de fecha: año/mes/día y día/mes/año

Tiempo

G (Gross/Bruto)

T (Tara) (PT cuando sólo es pretara, T cuando es tara o para ambas, tara y pretara)

N (Net/Neto)

Total Neto (Esta línea solo se imprimirá cuando se borren los datos, mostrando el peso bruto total de cada conteo)

NOTA: Cuando rS1 13 es = a 2 (predeterminado), se insertan tres líneas en blanco entre los datos. Después de borrar la memoria, se imprimirá un informe resumido de los registros totales y los pesos y luego se insertarán cuatro líneas en blanco.

CONTINUACIÓN DE CONFIGURACIÓN

MÉTODO DE TRANSMISIÓN (-51 04)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use las teclas ZERO o UNIT para hacer la selección.

NOTA: La configuración predeterminada es = ConAnd

ConAnd: Modo de instrucción

56-895: Transmisión continua

Auto: Si la auto transmisión es estable

A PLUS: Modo M+

-5-0FF: RS232 está apagado

Modbus: Modbus RTU

1. Presione la tecla TARE/PT.

NOTA: Sólo uno de los rS 1 04 y rS 2 04 se puede configurar en Modbus. Cuando rS 1 04 se configura en modo Modbus, rS 2 04 no se puede configurar en Modbus o Mobus TCP.

NOTA: Para usar el indicador remoto, el primer indicador debe configurarse en modo de instrucción para conectarse al indicador remoto a través de RS-485, y el indicador remoto también debe configurarse en visualización remota.

VELOCIDAD DE TRANSMISIÓN CONTINUA (-51.05)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.
2. Use las teclas ZERO o UNIT para seleccionar 1, 2, 4, 8, 16 o Máx (veces/seg).

NOTA: La configuración predeterminada es 4.

1. Presione la tecla TARE/PT.

CONFIGURACIÓN DE BANDA ZERO (CERO) PARA AUTO TRANSMISIÓN (-51.06)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

NOTA: Para auto transmitir una vez, el peso debe regresar < banda cero primero y luego colocar el peso > = banda cero.

1. Use las teclas ZERO o UNIT para seleccionar 00-99 d (d = incremento) para la banda cero.

NOTA: La configuración predeterminada es 05.

NOTA: Para auto transmitir una vez, el peso debe regresar < banda cero primero y luego colocar el peso > = banda cero.

NOTA: Si rS1 06 se establece en 00, cuando la báscula está en cero y se mantiene estable, los datos se siguen transmitiendo como "TransmisiónContinua".

1. Presione la tecla TARE/PT.

CONTINUACIÓN DE CONFIGURACIÓN

CONFIGURACIÓN DE PESO DE BANDA PARA AUTO TRANSMISIÓN (r5107)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

NOTA: rs1 07 debe usarse con rs1 06. Después de que los datos se envían una vez y no se elimina el peso, para enviar datos nuevamente, continúe agregando peso hasta que: el peso sea > banda cero (rS1 06) + peso de banda (rS1 07).

1. Use las teclas ZERO o UNIT para seleccionar 00-99 d (d = incremento) para el peso de banda. El predeterminado es 00.

NOTA: Si rS1 07 se establece en 00, cuando la báscula está en cero y se mantiene estable, los datos se siguen transmitiendo como "Transmisión Continua".

1. Presione la tecla TARE/PT.

CONFIGURACIÓN DE CONDICIÓN DE SALIDA (-51.08)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use las teclas ZERO o UNIT para hacer la selección. El predeterminado es = 5c-b-P

RLL-P: Salida siempre Stb-P: Salida si es estable (Sin salida cuando OL o inestable) Sb o L-P: Salida si es estable (OL incluido)

1. Presione la tecla TARE/PT.

PAGE 37 OF 60 0325 H-11908

CONFIGURACIÓN DE 6/7 DÍGITOS PARA RS232 (-51.09)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use las teclas ZERO o UNIT para hacer la selección. El predeterminado es = 5, 11.

5, 11: 6 dígitos SEGEN: 7 dígitos

1. Presione la tecla TARE/PT.

AJUSTE RTC (RELOJ EN TIEMPO REAL) (-51 10)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor.

1. Ingrese la fecha en AA/MM/D. Use las teclas ZERO o UNIT para hacer la selección y use la tecla TARE/PT para confirmar y mover el cursor a la derecha. Mueva el cursor al extremo derecho y presione la tecla TARE/PT para guardar.

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor.

2. Ingrese el tiempo en HH/MM/SS. Use las teclas ZERO o UNIT para hacer la selección y use la tecla TARE/PT para confirmar y mover el cursor a la derecha. Mueva el cursor al extremo derecho y presione la tecla TARE/PT para guardar.

3. Presione la tecla TARE/PT.

CONTINUACIÓN DE CONFIGURACIÓN

FORMATO DE IMPRESIÓN A/M/D (r-SI #)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor usado.

1. Use las teclas ZERO o UNIT para hacer la selección. El predeterminado es = S£b-P

y_m_d: imprimir como Año/Mes/Día d_m_y: imprimir como Día/Mes/Año

1. Presione la tecla TARE/PT.

INGRESAR IDENTIFICACIÓN MODBUS (MODBUS ID INPUT) (r5112)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor.

1. Use las teclas ZERO o UNIT para hacer la selección y use la tecla TARE/PT para confirmar y mover el cursor a la derecha.

2. Presione la tecla TARE/PT.

NUMEROS DE AVANCE DE LÍNEA PARA RS1 03 = 10 OR 11 (rSI 13)

1. Presione la tecla TARE/PT. La pantalla LCD muestra el último valor.

Use las teclas ZERO o UNIT para hacer la selección.

NOTA: La configuración predeterminada es 2.

NOTA: Cuando rS1 03 es = a 2, se insertan tres líneas en blanco entre los datos. Después de borrar la memoria, se imprimirá un informe resumido de los registros totales y los pesos y luego se insertarán cuatro líneas en blanco.

1. Presione la tecla TARE/PT.

INGRESAR NOMBRE DE LA EMPRESA (r-51/14)

1. Presione la tecla TARE/PT.

1. Ajuste rS1 03 para que sea = a 18 y ajuste rS1 04 para que sea = a M_PLuS (modo M+)

2. Conecte el RS232 a la PC y abra el software de prueba del puerto COM para preparar el ingreso.

3. Ingrese rS1 14 y se mostrará "input" (ingresar). Presione la tecla NET/GROSS para regresar, luego puede ingresar cadenas desde el software de prueba del puerto COM. Por ejemplo: Ingrese EXCELL corp.[CR][LF] y presione enviar.

NOTA: Se debe utilizar [CR][LF] después del nombre de la empresa para completar.

1. Una vez que se ingrese el nombre correctamente, el indicador mostrará "END" y volverá a rS1 14.

NOTA: Ahora se puede utilizar rS1 03 que es = a 18 y se agrega el nombre de la empresa antes de F-M 10. Si el nombre de la empresa que se ingresa tiene más de 30 caracteres, se mostrará "Error" y regresará a rS1 14.

Corriente	Batería Batería Recargable de 6V 4 Ah
	Conectado 100 V–230 V AC
Consumo de Energía (mA) con Celda de Carga de 1X350Ω	Sin Luz de Fondo 30–35
	Luz de Fondo Blanca	100% 75% 50% 25%
		130–140 100–110	70–80 55–60
	Luz de Fondo Amarilla	96	----	----	----
	Luz de Fondo Verde	62	----	----	----
	Luz de Fondo Roja	66	----	----	----

SELECCIÓN DE FUENTE DE ENERGÍA

• Voltaje de carga: Adaptador DC 12 V/1 A
• 110/230 V AC +/-15, 60/50 Hz, 10 W (conectada)
- Batería recargable de 6 V/4 Ah

BATERÍA

ESTADO NORMAL DE LA BATERÍA

- Cuando el estado de la batería es normal, el símbolo 🚫 aparece continuamente en la pantalla, lo que indica el estado de la batería de un bloque - a cuatro bloques 🚫.

ADVERTENCIA DE BATERÍA BAJA

• Cuando el símbolo 📋 parpadea en la pantalla, la batería interna se debe recargar.
• La báscula se apagará automáticamente después de unas horas cuando aparezca el símbolo de advertencia de batería baja. La báscula debe estar completamente cargada antes de operarla otra vez.
• Cuando la indicación de estatus de la batería esté llena, la energía es de aproximadamente 6.1 V. Cada bloque es de unos 0.2 V; cuando aparece el símbolo de advertencia de batería baja, la energía es de unos 5.6 V.

¡PRECAUCIÓN! Asegúrese de que los polos "+" y "-" estén en posición correcta.

• No coloque la batería cerca de áreas calientes.
• No intente desmantelar la batería.
• Utilice solo la batería proporcionada con la unidad.

SOLUCIÓN DE PROBLEMAS

CÓDIGOS DE ERROR

CÓDIGO DE ERROR EXPLICACIÓN
E0	La memoria EPROM no funciona correctamente.La memoria EPROM aún no está configurada, o el circuito de la placa de circuito impreso (PCB) está averiado.
E1	El cero es más alto que el rango cero al encender el indicador.
E2	El cero es más bajo que el rango cero al encender el indicador.
E4	El nivel A/D es inestable.
oL	El peso del objeto supera 9 divisiones de la capacidad máxima.
-oL	El peso del objeto está por debajo de -1/6 de la capacidad máxima.
oF	El valor ADIC está por encima del rango máximo.
EIO	La báscula no se encuentra en un estado nivelado. NOTA: Solo disponible con el detector de nivel equipado.

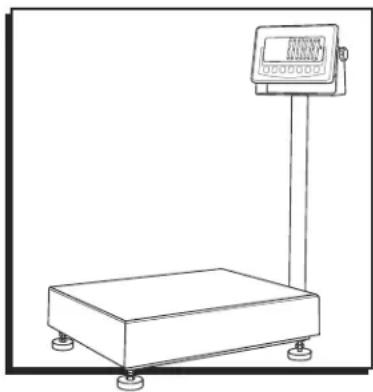

ULINE H-11908, H-11909 EXTREME – BALANCE À PLATEFORME RÉSISTANTE À L'EAU

1 800 295-5510 uline.ca

RÉGLAGES DE LA TOUCHE ZÉRO (FnC 13)
