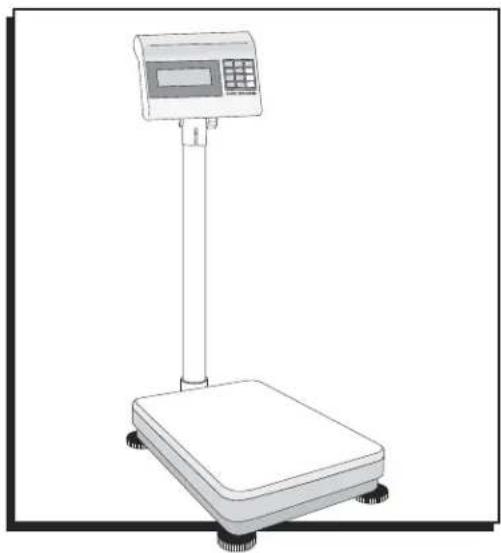

MANUAL DE USUARIO H-747 Uline

Para Español, vea páginas 5-8.

HERRAMIENTAS NECESARIAS

Llave Estriada de 10 mm Llave Allen (Incluida)

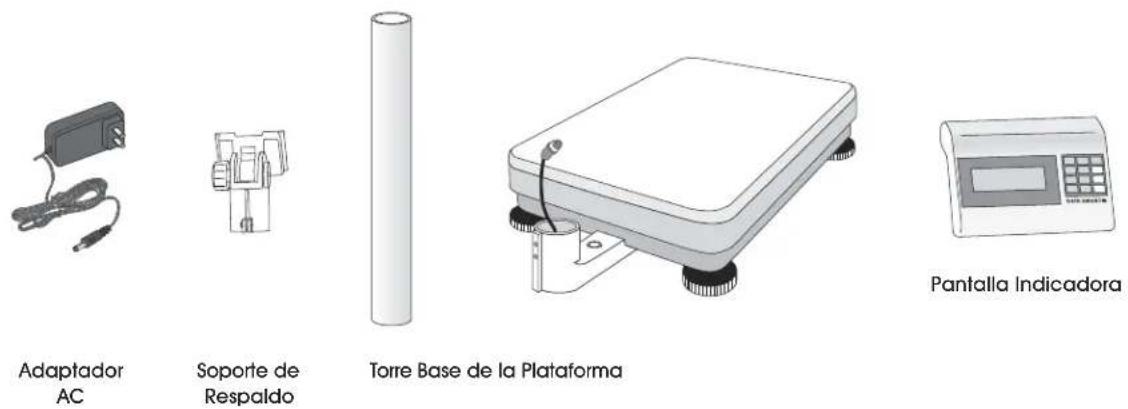

PARTES

ENSAMBLE

1. Saque las partes de la báscula del paquete.
2. Retire la cubierta de la báscula de la base de la plataforma.

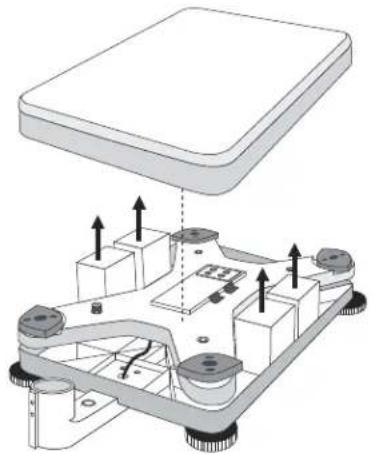

3. Quite los cuatro bloques de unicel de la base de la plataforma. (Vea Diagrama 1)
4. Vuelva a colocar la cubierta de la báscula.

Diagrama 1

CONTINUACIÓN DE ENSAMBLE

1. Coloque la báscula sobre la superficie estable y nivelada en la que planea utilizarla.

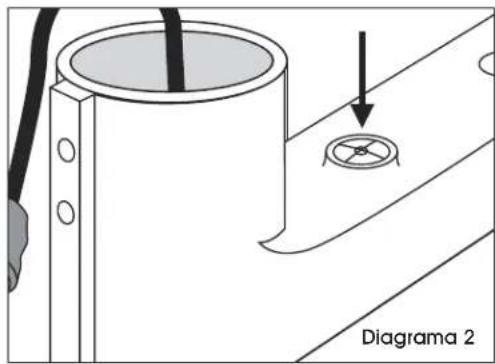

2. Usando un nivel de burbuja como guía sobre el soporte de la base, ajuste las cuatro patas hasta que la báscula quede nivelada. (Vea Diagrama 2)

Diagrama 2

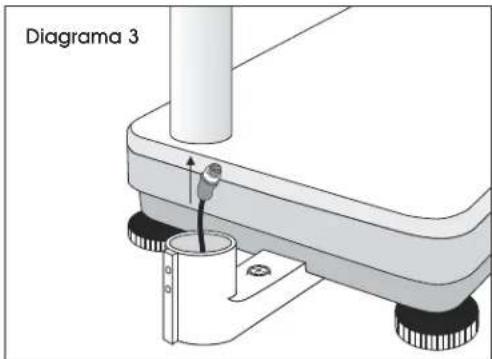

1. Introduzca el cable de datos desde el soporte de la base a través de la torre. (Vea Diagrama 3)

Diagrama 3

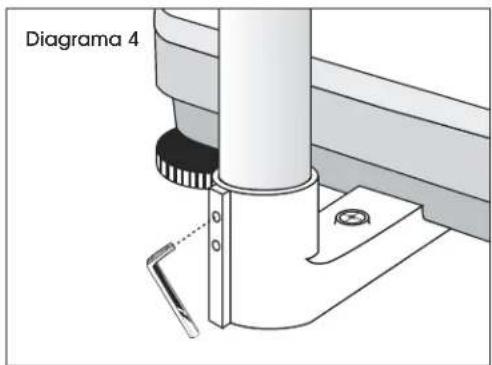

1. Apriete los tornillos de ajuste en el soporte de la base utilizando la llave Allen incluida. (Vea Diagrama 4)

Diagrama 4

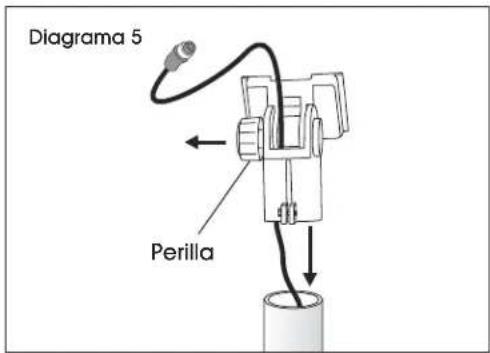

1. Introduzca el cable de datos a través del soporte de respaldo desatornillando la perilla y separando las piezas del soporte del respaldo. (Vea Diagrama 5)
2. Una vez que el cable de datos se haya introducido a través del soporte de respaldo como se muestra, apriete la perilla y coloque el soporte de respaldo en la torre. (Vea Diagrama 5)

Diagrama 5 Perilla

1. Apriete el perno ubicado en la base del soporte de respaldo utilizando la llave estriada de 10 mm.

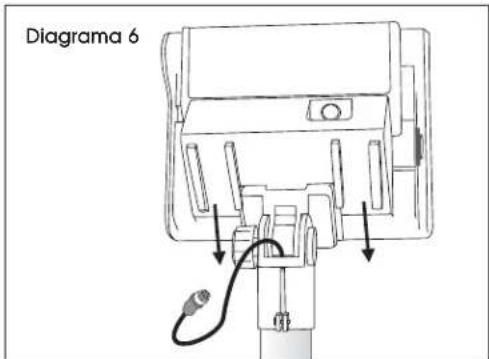

2. Deslice la pantalla Indicadora en el soporte de respaldo. Ajuste el ángulo de la pantalla aflojando la perilla del soporte. Apriete la perilla cuando haya terminado de ajustar el ángulo. (Vea Diagrama 6)

Diagrama 6

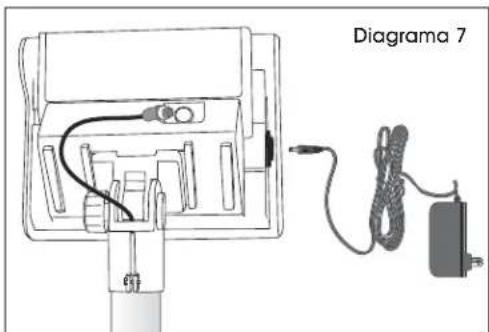

1. Conecte el cable de datos y el adaptador AC a la pantalla indicadora. (Vea Diagrama 7)

GUÍA RÁPIDA DEL USUARIO

FUNCIÓN DE CONTEO

• Antes de usar el aparato, conecte el adaptador AC y el cable del monitor.
• Esta báscula tiene muestras fijas de 10, 20, 50 y 100 piezas.

• Los tamaños de muestra más grandes le proporcionarán un peso unitario más preciso.

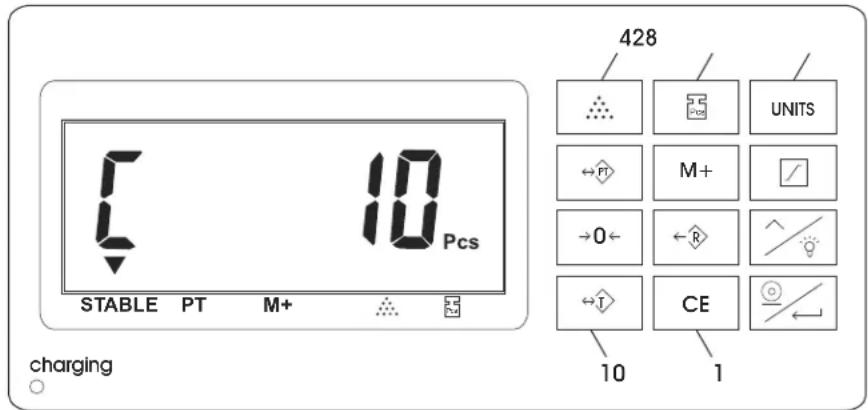

• Antes de colocar cualquier objeto en la báscula, presione la tecla CE (1). (Vea Diagrama 8)

• Seleccione la tecla de muestra fija de 10, 20, 50 o 100 piezas (2). (Vea Diagrama 8)
• Coloque la cantidad solicitada de muestras en la báscula.
• Presione la tecla de COUNT (4). (Vea Diagrama 8)
• Retire todas las partes de la báscula.
• Coloque la cantidad deseada de piezas en la báscula. Esto le brindará una lectura precisa del conteo.
• Retire todas las partes de la báscula.
• Para H-670 y H-4593: Presione la tecla UNITS (8) para regresar a la pantalla indicadora de peso. (Vea Diagrama 8)
• Para H-747 y H-794: Presione la tecla Kg (8) para regresar a la pantalla indicadora de peso. (Vea Diagrama 8)
• Presione la tecla TARE key (10) para poner en ceros el peso del contenedor para las partes. (Vea Diagrama 8)

INSTRUCCIONES PARA LA CALIBRACIÓN

NOTA: La báscula solo puede calibrarse adecuadamente utilizando pesas para básculas calibradas estándar. Usar pesas no calibradas podría ocasionar una calibración incorrecta de la báscula. No debe haber nada sobre la báscula y la báscula debe estar nivelada.

ACTIVAR EL MODO DE CALIBRACIÓN DE PESO

• Ponga el minipuente SWA1 en la posición "ADJ". Ajustar es hacia abajo; Bloquear es hacia arriba. El interruptor está ubicado bajo un panel en el lado derecho de la cubierta del teclado.
• Encienda la báscula. Conforme el conteo de la báscula va descendiendo a cero, mantenga presionada la tecla ZERO (cero) hasta que aparezca en la pantalla la versión del software (ej.:02018).
• Suelte la tecla ZERO. Aparecerá F 0 en la pantalla.

- Presione la tecla ENTER (ingresar). En la pantalla se mostrará 2Ero.

- Presione la tecla ENTER. En la pantalla se mostrará 0---, -CHg .

- Presione la tecla UNITS o Kg para configurar la báscula en lbs. o kg según sea necesario.

- Use las teclas UP (Arriba) y ENTER para fijar el peso que se va a utilizar para calibrar la báscula. La tecla UP fija el número y la tecla ENTER mueve el cursor un dígito a la derecha.

Para fijar un peso de 3.0 kg, presionaría la tecla ENTER tres veces para moverse tres espacios a la derecha y la tecla UP tres veces para insertar el número 3.

• Coloque su pesa calibrada en la báscula.
• Presione la tecla ENTER. La pantalla mostrará W/RIE (espere).
• La pantalla mostrará el peso y sonará una vez.
• La báscula está calibrada, ahora volverá automáticamente al modo para pesar.
• Regrese el minipuente SWA1 a la posición "LOCK"
