MANUAL DE USUARIO H-4601 Uline

Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9.

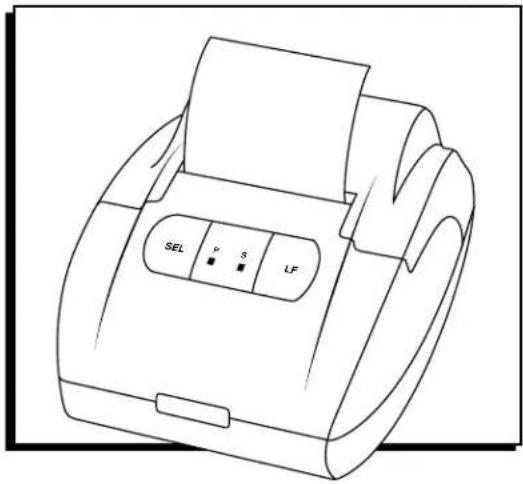

Uline H-4601 - 1

iADVERTENCIA! Evite usar la impresora en condiciones adversas.

- Solo los profesionales capacitados deberán realizar tareas de reparación.

- Apague el suministro eléctrico antes de conectar o desconectar la fuente de alimentación.

- No derrame líquidos en la impresora.

CONFIGURACIÓN

PREPARACIÓN

  1. Saque cuidadosamente el contenido del paquete.
  2. Conecte el cable de interface (incluido) de la impresora al puerto serial RS-232 del indicador. Apriete los tornillos de ambos lados.

Uline H-4601 - PREPARACIÓN - 1

NOTA: Los indicadores para todo clima y de acero inoxidable requieren cables para conectarse a la impresora. Vea las instrucciones de Cableado en la página 5.

  1. Ponga el interruptor on/off (Encendido/Apagado) de la impresora en la posición off (apagado).
  2. Enchufe el adaptador de electricidad de la impresora a un tomacorriente supresor de picos.
  3. Ponga el interruptor on/off (Encendido/Apagado) de la impresora en la posición on (encendido).

CONFIGURACIÓN DE LA IMPRESORA CON LP-7510 / PANTALLA INDICADORA

  1. Con la pantalla LP-7510 encendida y mostrando el peso, presione los botones PRINT (Imprimir) y TOTAL de forma simultánea para acceder a la configuración. La pantalla debe mostrar C GI.

a. Use los botones UNITS (Unidades) y GROSS (Bruto) para mover el dígito parpadeante a izquierda o derecha.

b. Use los botones TARE (Tara) y ZERO (Cero) para aumentar o disminuir el dígito parpadeante.

  1. Cambie la pantalla para que muestre C 16 y presione el botón PRINT (Enter) para aceptar.

a. La pantalla mostrará la fecha en formato A/M/D.
b. Ingrese la fecha correcta y presione el botón PRINT (Enter) para aceptar.

  1. La pantalla mostrará C 17. Presione el botón PRINT (Enter) para aceptar.

a. La pantalla mostrará la hora en formato H/M/S.
b. Ingrese la hora correcta y presione el botón PRINT (Enter) para aceptar.

  1. La pantalla mostrará C 18. Presione el botón PRINT (Enter) para aceptar.

a. La pantalla mostrará C 18 y un número a la derecha.
b. Cambie el número que se muestra a la derecha a "2" y presione el botón PRINT (Enter) para aceptar. El número 2 indica que la impresora está conectada.

  1. La pantalla mostrará C 19. Presione el botón PRINT (Enter) para aceptar.

a. La pantalla mostrará C 19 y un número a la derecha.
b. Cambie el número que se muestra a la derecha a "3" y presione el botón PRINT (Enter) para aceptar. El número 3 significa la tasa de baudios a 9600.

CONTINUACIÓN DE CONFIGURACIÓN

  1. La pantalla mostrará C 20. Cambie esto para que muestre C 30 y presione el botón PRINT (Enter) para aceptar.

a. La pantalla mostrará C 30 y un número a la derecha. C 30 es una abreviatura de Código 30, que indica el formato de fecha.

b. Cambie el número que se muestra a la derecha para conseguir el formato de fecha deseado (ver abajo) y presione el botón PRINT (Enter) para aceptar.

- #1 = mm.dd.aa

- #2 = dd.mm.aa

- #3 = aa.mm.dd

  1. Presione el botón COUNT (Conteo) para salir.
  2. La pantalla está ahora configurada como la impresora. Presione el botón PRINT (Imprimir) en la pantalla de la LP-7510 y la impresora debe imprimir.

CABLEADO

Uline H-4601 - CABLEADO - 1

NOTE: Se requieren cables para conectar los indicadores para todo clima y de acero inoxidable a la impresora. Estas instrucciones no aplican para los indicadores de básculas estándar para piso.

  1. Corte el extremo RS-232 (9 entradas) del cable de fábrica y pélelo. Verá tres cables: rojo, negro y verde.
  2. Retire la parte posterior del lector y localice la tira de terminales marcadas: RXD, TXD, GRND.

Uline H-4601 - CABLEADO - 2

NOTA: El cable verde es TXD, el negro es GRND y el rojo es RXD.

  1. Reinstale la parte posterior del lector.

  2. Encienda el lector y mientras está en modo de pesaje, presione y mantenga presionadas las teclas PRINT (Imprimir) y HOLD (mantener) durante dos segundos aproximadamente. El medidor mostrará COI y el 1 estará parpadeando.

  3. Presione ZERO (Cero) cinco veces. El 6 estará parpadeando.

  4. Presione UNITS (Unidades) una vez. El 0 estará parpadeando.
  5. Presione ZERO (Cero) dos veces. El medidor mostrará €15.
  6. Presione PRINT (Imprimir) una vez. Esto permitirá configurar la fecha. De izquierda a derecha será Año/Mes/Día. Use las cuatro flechas para programar la fecha. Una vez configurada, presione PRINT (Imprimir) dos veces.
  7. Use las flechas para programar la hora. Solo en formato de 24 horas. Una vez configurada, presione PRINT (Imprimir) dos veces.
  8. El medidor mostrará C18. Presiones ZERO (Cero) hasta que la pantalla muestre C18 5.
  9. Presione PRINT (Imprimir) dos veces. La pantalla mostrará C19 3. Si no termina en 3, presione la tecla ZERO (Cero) hasta que aparezca.
  10. Presione PRINT (Imprimir) una vez. La pantalla mostrará C20.
  11. Presione UNITS (Unidades) una vez. El 2 estará parpadeando.
  12. Presione ZERO (Cero) una vez. La pantalla mostrará C30.
  13. Presione PRINT (Imprimir) una vez. La pantalla mostrará C30 0.
  14. Presione ZERO (Cero) una vez. La pantalla mostrará C30 I.
  15. Presione PRINT (Imprimir) una vez.
  16. Presione TOTAL una vez. La pantalla volverá al modo de pesaje y la impresora quedará lista.

Uline H-4601 - CABLEADO - 3

NOTA: Si no imprime, intercambie los cables verde y rojo.

IMPRESIÓN

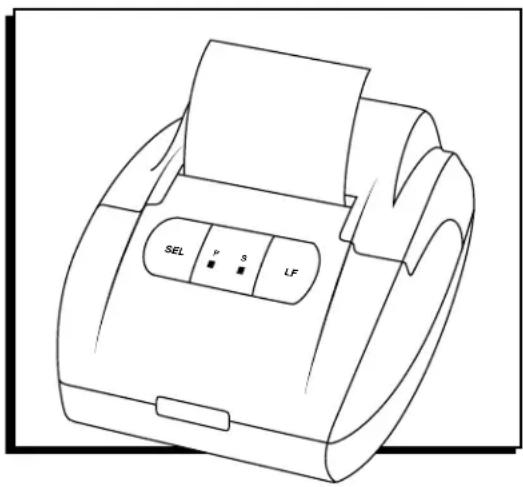

  1. Para cambiar el modo de impresión, presione el botón SEL en la impresora una vez y debe encenderse la luz de estado verde. Si la luz de estado verde ya está encendida, no es necesario presionar el botón SEL porque la impresora ya está en modo de impresión.

  2. Presione el botón PRINT (Imprimir) en el indicador y la impresora debería comenzar a imprimir. Recuerde configurar el indicador correctamente para activar la función de impresión.

  3. Repita el paso 2 para imprimir múltiples lecturas del indicador.

  4. Una vez que haya terminado de imprimir, presione el botón SEL una vez para salir del modo de impresión. La luz de estado verde debe apagarse.
  5. Para que salga papel, presione el botón LF (Alimentación de Línea). Presione el botón LF de nuevo para detener la alimentación.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTORECOMENDACIONES
La impresora no funciona. Asegúrese de que la impresora está conectada a la corriente.Asegúrese de que el papel térmico está colocado correctamente dentro de la impresora.Asegúrese de que la cubierta de la impresora está cerrada completamente.Asegúrese de que el indicador está configurado para que la función de impresión esté activada.

Llame a la línea de Servicio a Clientes de Uline al 800-295-5510 en caso de tener preguntas o problemas técnicos.

Uline H-4601 - SOLUCIÓN DE PROBLEMAS - 1
