MANUAL DE USUARIO H-4604 Uline

Para Espanol, vea páginas 7-12.

HERRAMIENTA NECESARIA

800-295-5510

uline.mx

INTRODUCCION

SELECTION DE LA UBICACION

Selección la ubicación para sureshareshábasculaparapiso enlaquesea menosprobaleque la danemontacargas yotrostdispositivosde manejo demateriales.Loselementospara pesarde la unidad decarga de labascultiendaastrirdañosen casode sobrecarga causados por impactoslaterales,objetosquecaiganycargasdepesoqueexcedanlacapacidadclasificadadelabascul.

Su ubicacióndefería:

• Estar nivelada a 0.6 cm (1/4").
• Libre de vibraciones.
• Estar limpia de residuos.
• Estaronga del camino de tráfico de vehículos, a menos que sea instalada en una cavidad manteniendo una capacité calificada que exceeda todo el peso de los vehículos cargados que posiblemente pudieran pasado sobre o entrada en contacto con la báscula.

El cable que va de la báscula de piso al indicator de peso digital debe corre bajo de un conducto para protegerlo de posibles daños. La mejor forma para protegerlo es pasándolo a工程技术 de un conducto.

DESEMPAQUE

1. Inspeccione su envio en busca de danos. Si nota daños visibles, notifique a su transporteista de inmediato.
2. Retire su nuova báscula para piso de la tarima de envio. El indicator digital y el cable deben estar incluidos.
3. Retire las patas del empaque.

COLOCACION DE LAS PATAS Y AJUSTES DE NIVELACION

NOTA: La báscula se envía sin las patas para protegerlas contra días durante la transporte.

1. Usando la barreta, levante la báscula y enrosque las patas en las celdas en sentido opuesto a las manecillas del reloj.
2. Atornílēlas hasta que la parte superior de la rosca quede al ras de la superficie de la celda.

NOTA: No atornille las patas con mas de diez vueltas.

1. Coloque la báscula en el piso para revisar si está nivelada y las cuales patas están firmes en el piso.
2. Haga los ajustes你需要os si la báscula no está nivelada.
3. Una vez nivelada, ajuste las contratuercas de las patas para fjjarlas en su lugar.

INSTALACION DE LA RAMPA (OPCIONAL)

1. Coloque su nuevo báscula de piso en la ubicación deseada.

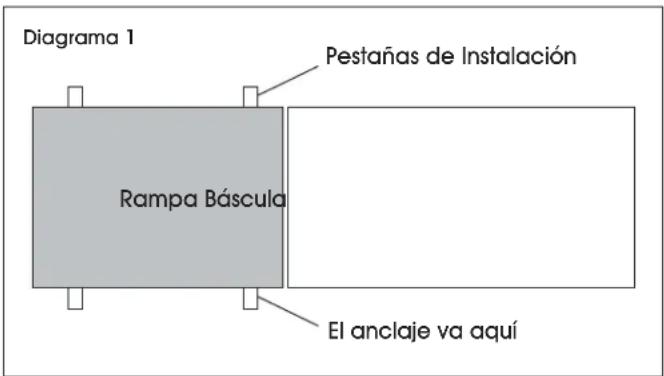

2. Coloque la rampa en elazo deseado de la báscula. Debe haber una separacion de 3-6 mm (1 / 8 - 1 / 4^ ) entre la báscula y la rampa. (Vea Diagrama 1)
3. Para fjjar la rampa en su lugar, perfore orificios para anclajes de 1 / 2 × 3 (no incluidos) a工程技术 de las pestanas de instalacion de la rampa en el piso.

NOTA: La báscula y la rampa no deben tocarse. El contacto impedirá que la báscula pese con precision.

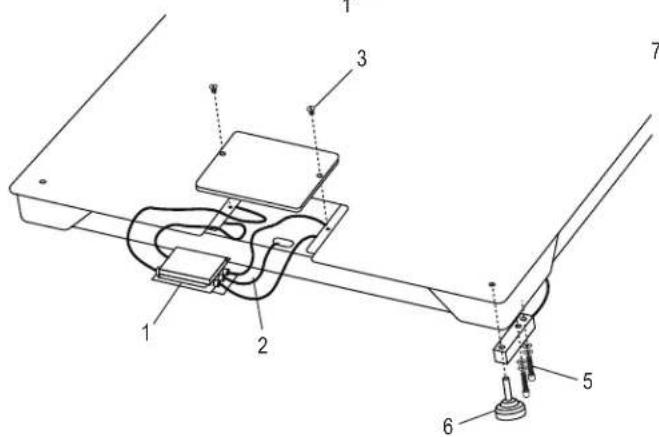

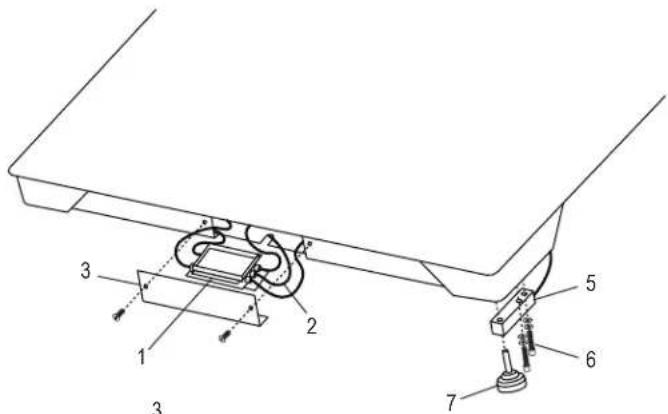

DIAGRAMA DE PARTES

#	DESCRIPCION	CANT.	NO. DE PARTE DE ULINE	NO. DE PARTE DEL FABRICANTE
1	Acceso Superior/Caja de Acero Suave de Cuatro Celdas y Tarjeta	1 H-754	-53081 53081
2	Acceso Superior/Cable de Instrumento LP-7510 con Desconexión Rápida	1 H-754	-7510CB 65088
3	Acceso Superior a Cable/Placa de Acero Suave y Tornillos de 2,500-10,000 lbs.	1 H-756	-2936 2936
5	Acceso Superior/Herramienta Base para Celda de Carga de Acero de 2,500 lbs. y 5,000 lbs.	4 H-5259		2995
5	Acceso Superior/Herramienta Base para Celda de Carga de Acero de 10,000 lbs.	4 H-5260		2997
6	Acceso Superior/Pernos y Rondanas de la Celda de Carga de 2,500-10,000 lbs.	8		29350
7	Acceso Superior/Base de Pata para Celda de Carga de 2,500-10,000 lbs.	4 H-754	-5043	5043

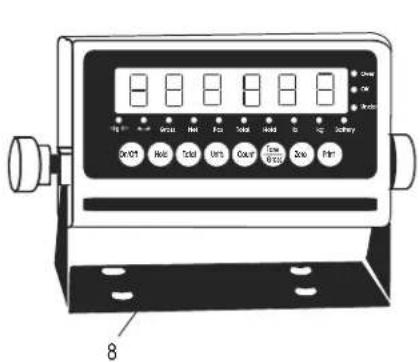

8	Indicador de Pantalla de Acero Inoxidable LP-7510A	1	H-4602-65082	65082
9	Cable Eléctrico	1	H-8001	65081U

ENSAMPLE

INSTRUCCIONES DE INSTALLACION

NOTA: La báscula para piso se envía sin las quatre patas niveladoras con rosca para protegerlas contra daños. Vea la頁ina 7 para la colocación de las patas y ajustes de nivelación.

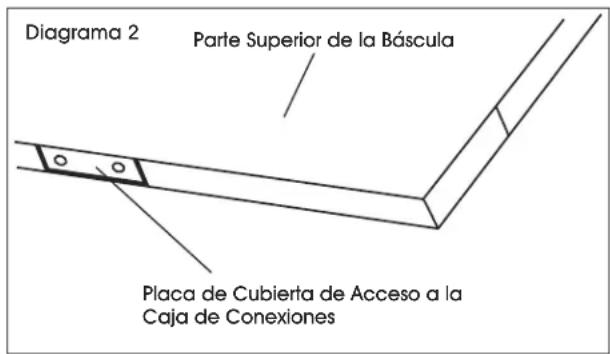

1. Retire los tornillos de acceso de la cubierta de la caja de conexiones y retire la placar de acceso. (Vea Diagrama 2)

1. Encuentre el cable del aparato bajo de su compartmento. Enrute el cable desde el interior a工程技术 de la parte posterior de la bandeja y sáquelo por debajo de la báscula bajo del indicator digital de peso.

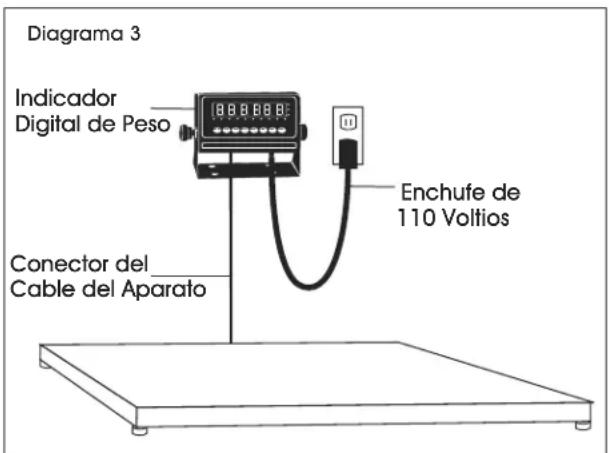

2. Introduzca el conductor del cable del aparato bajo el indicador digital de peso. (Vea Diagrama 3)
3. Introduzca el enchufe de 110 Voltios del indicator digital de peso en el tomacorriente de 110 Voltios de pared. (Vea Diagrama 3)

1. Presione el botón de encendido localizo al frente del indicator. La báscula se encenderá de manière automática cuando la conecte. La báscula está lista para pesar.

UBICACION DE LOS NUMEROS DE MODELO/SERIE

La etiqueta de identificacion del modelo está ubicada en el lado del marco, bajo a la placac de acces o la caja de conexiones. Incluya tanto el numero de modelo como el numero de series cuando realice consultas u ordene partes.

CALIBRACION

Esta báscula fue calibrada en la fabrica. NO INTENTE CALIBRAR ESTA BÁSCULA.

iADVERTENCIA! Romper, retiring or altering el sello de terminales que bloquea el interruptor de calibracion del indicator de peso digital anulara todas las garantias. La calibracion la llevan a cabo unicoamente agencias de service de basculas certificadas.

Contacte la division local de pesos y medidas para servicios de calibracion.

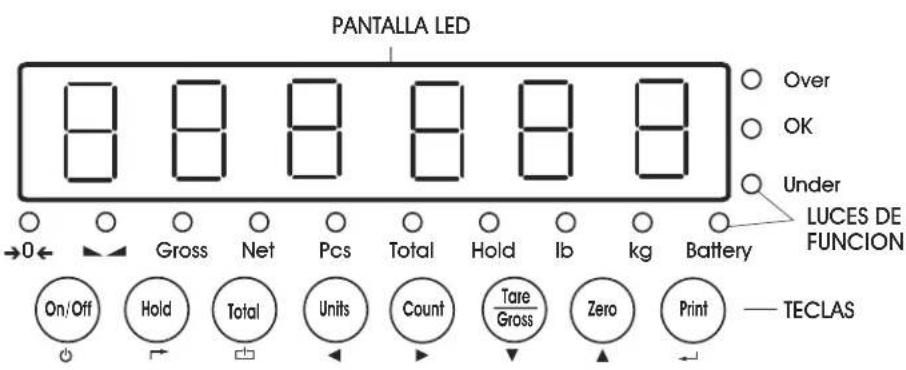

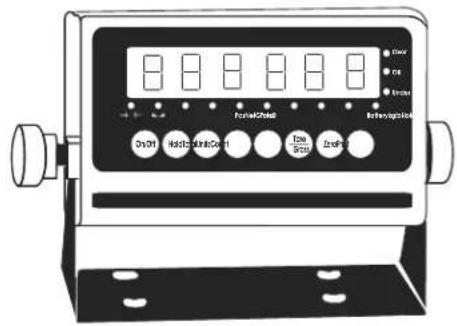

PANTALLA INDICADA Y TECLAS DE FUNCION

La pantalla indicadora utilizes una pantalla de LED (Diodo Emisor de Luz). Los LED se realizan en interiores cuando se就需要 una luz brillante. Las tablas a continuacion resumen los LED yrogenes de las teclas.

LCD INSTRUCCION

LCD INSTRUCTION
Hi Sobecarga
Ok Bien
Lo Carga insufactorie
→0←	Peso es cero
-	Los datos de pesaje son estables
Net	Peso Neto
Gross	Peso Bruto
Tare	Tara
Total	Ir a modo de acumulación
Hold	Retencion de datos
kg kg
Ib Ib
Pcs	Muestra el estado de conteo
Lobat	Indicador de batería

FUNCIONES DE LAS TECLAS

TECLA	NOMBRE DE LA TECLA	FUNCIÑO DE LA TECLA
ON/OFF	Power On/Off	Presione durante dos segundos para encender o apagar.
Hold	Hold Weight	4 Funciones: poder camendar las configuraciones de parámedros. Consulte la sección de funciona bajo para las instrucciones. ➔ Alternar
Total	Accumulation	Funcióna con la tecla PRINT para hacer a cabo la funciona de acumulación y verifica el的结果ado de la acumulación. ➔ Guardar
Units	Lb/Kg Convert	Cambio entre lb y kg. ➔ Izquierda
Count	Counting	Operación de Conteo. ➔ Derecha
Tare/Gross	Tare/Gross Weight	Presione la tecla una vez para dar la tara. Presióna另一边 vez para obtiene el Peso Brujo. ➔ Abajo
Zero	Zero	Pone el peso a cero dentro de la tolerancia. ➔ Arriba
Print	Print	Trabajanta con las teclas ZERO, TARE, ON/OFF para realizar las functions. ➔ Enter

ON/OFF (ENCENDIDO Y APAGADO)

1. Presione la tecla On/Off durante dos segundos para encender o apagar la báscula.
2. Al encenderla, el indicatormostatra 000000-999999 antes de ingresar el modo de pesaje.
3. Compruebe que la pantalla de LED y las luces de estado funcionalmente.

CERO

Al encender la báscula, si el peso lostrado en la pantalla.
indicadora está bajo de la tolerancia cero inicial, el
indicador做不到ar cero.

CONFIGURACION MANUAL A CERO

1. Espera a que la báscula se estabilice.
2. Presione la tecla ZERO (Cero). La pantalla做不到 el peso cero.

FUNCIONES DE RETENCLON

Hay cincorientes de retencion differentes.

RETENCION MAXIMA

Capta el peso máximo.

1. Presione la tecla de HOLD y agregue el peso a la báscula
2. El peso más alto registrado se做不到 en la pantalla hasta que se colque un peso más alto en la báscula.

RETENCLON MANUAL

Capta y retiene el peso actual para que no cambie/ fluctue.

1. Al pesar, presione HOLD. El peso actual se做不到 en la pantalla hasta que se presione HOLD ahora.

RETENCION AUTOMÁTICA

Si el peso actual está por encima de 20d (20 x división) y es estable, el peso actual se做不到 por 3 horas y luego regresará al peso general.

1. No necessita presionar la tecla HOLD. Se hace de manera automatica cuando la báscula se estabiliza.

RETENCLON PROMEDIO

Se usa para pesar animales. El indicator做不到 el peso promedio de la眼看 por 3 seguidos.

1. Ponga el animal en la báscula y presione HOLD.
2. "LOC" se做不到 por 3 seguidos. Después se做不到 el peso promedio.
3. Presione HOLD de nuevo para pagar del modo de retencion.

PAGE 11 OF 18 0825 IH-4602

TARA/BRUTO

1. Presione la tecla TARE/GROSS(Tara/Bruto).
2. El indicator做不到 el peso neto. Las lunes de las functions Neto y Tara se iluminaran.
3. Presione la tecla TARE/GROSS(Tara/Bruto). Ponga el peso a cero.
4. El indicator做不到 el peso bruto.

ACUMULACION

1. Ponga el peso a cero. Cargue el peso hasta que la báscula se estabilice.
2. Presione la tecla TOTAL para entrada en el modo de acumulación.
3. La luz de la funciona Total se iluminará. En la pantalla se podra leer n 001 y afterwards se做不到 el peso cargado.
4. Descargue el peso. Ponga el peso a cero. Cargue elsegundo peso hasta que la basca se estabilice.
5. Presione la tecla TOTAL. En la pantalla seoulda leer n002 y despues se mostrar el segundo peso cargado.
6. Repita un máximo de 999 vezes.

REVISE LA ACUMULACION.

1. Presione y mantenga presionada la tecla PRINT. Presione la tecla TOTAL.
2. En la pantalla seoulda leer n y afterwardsse mostraré el peso total.

NOTA: Hay un total de 8 digitos. La pantalla muestra los primeros 4 digitos, y después los ultimos 4 digitos. Por exemple, cuando los primeros 4 digitos≧ados son "0012" y los ultimos 4 digitos≧ados son "34,56", el peso es "1234.56".

SALIR DE ACUMULACION

1. Cuando el indicator muevre los ultimos cuales digitos, presione y mantenga presionada la tecla TOTAL. En el indicator se可分为 leer c/ r n.
2. Presione la tecla PRINT para salir. Si desea borrar el peso total, presione la tecla ZERO o TARE. En el indicator seoulda leer ci r y.
3. Presione la tecla PRINT para bbar el peso total y salir del modo de acumulacion.

IMPRIMIR

1. Si el peso es estable, conecte la báscula a la impresora.
2. Presione la tecla PRINT.

NOTA: Mientras está en modo tara, la impresión se llevará a cabo con tara. Si la BAScula muestra un peso negativo, no se permitirá la impresión.

Utilice este modo paraistar partes de un peso uniforme.

1. En el modo de pesaje, retire todo el peso de la plataforma.
2. Presione la tecla COUNT (Contar) para ingresar el modo de conteo. Se做不到 en la pantalla PCS 0.
3. Presione la tecla ZERO paraCambiar lacantidad demuestra-5,10,20,50,100,200o500 unidas.

4. Coloque la cantidad de muestra del articulo que se va aatar sobre la plataforma de la báscula y presione la tecla PRINT. La cantidad muestra se observará en la pantalla.

5. Coloque los objetivos restantes sobre la plataforma. Lacantidad total se做不到 en la pantalla.

6. Presione la tecla COUNT para regresar al modo de pesaje.
7. Para realizar differsentes pesajes, en el modo de pesajecoloqueel articulo sobre la bascula y presione la tecla COUNT. El indicatormostatrará 0.
8. Presione y mantenga asi la tecla COUNT. Presione la tecla ON/OFF El indicator做不到 PC50.
9. Presione la tecla ZEROe ingrese la cantidad de muestra.
10. Presione la tecla PRINT (Imprimir) para ingresarla. Repita los pasos 2 y 3.

SOLUTION DE PROBLEMAS

POSIBLES CÓDIGOS DE OPERACION DE TARA

ERROR MOTIVO	SOLUCION
UUUUUUU Sobre	orga de peso.	Reduzca el peso.
	Mala conexión con launidad dearga.	Revise la conexión de launidad decarga.
	Launidad dearga tiene un problema de calidad.	Inspeccione launidad decarga. Revise la entrada y la salida.
nnnnnnn Error de	calibración.	Verifique que la báscula está nivelada.
	Mala conexión.	Revise la conexión de launidad dcarga.
	Launidad dearga tiene un problema de calidad.	Inspeccione launidad decarga. Revise la entrada y la.EXITa.

MANTENIMIENTO

Proteja la pantalla indicadora de la luz solar directa.
- Mantenga una buena conexión entre el conductor del cable de instrumento y elindicador de la unidad de carga.
- Mantenga el indicator lejos de Campos electricos o magnéticos fuertes.

• Apague el indicator durante las tormentas electricas.
• Apague el indicator antes de enchufar y desenchufar.

H-4602, H-4603, H-4604
