MANUAL DE USUARIO H-9672 Uline

Seleccione un área para la báscula de piso donde no se dañe con montacargas y otros aparatos para el manejo de materiales. Los elementos de pesaje de la celda de carga de la báscula son propensos a dañarse por sobrecarga a causa de impactos laterales, objetos que caen y cargas de peso que exceden la capacidad nominal de la báscula.

• Nivelada a menos de 0.64 cm (1/4").
• Libre de vibraciones.
• Sin desechos.
• Lejos del camino de los camino de tránsito de vehículos, a menos que esté instalada en un foso y que cuente con una capacidad nominal que exceda los pesos de los vehículos cargados que podrían transitar por encima o entrar en contacto con la báscula.

El cable que sale de la báscula de piso al indicador digital de peso deberá pasar por un conducto para protegerlo contra posibles daños. Pasar el cable del instrumento a través de un conducto es el mejor método de protección.

DESEMPACAR

1. Inspeccione el cargamento en busca de daños. Si observa señales de daños visibles, notifique al transportista de inmediato.
2. Retire la báscula de piso de la tarima de envíos.
3. Desempaque el indicador digital. El indicador digital y el cable eléctrico están ubicados en la caja de conexiones al lado de la báscula. (Vea Diagrama 2)

INSTALACIÓN DE LA RAMPA (OPCIONAL)

1. Coloque la báscula de piso en la ubicación deseada.
2. Coloque la rampa en el lado deseado de la báscula. Debe haber una separación de 3 - 6 mm (1/8 - 1/4") entre la báscula y la rampa. (Vea Diagrama 1)
3. Para fijar la rampa en su lugar, perfore orificios para anclajes de 1/2 x 3" (no incluidos) a través de las pestañas de instalación de la rampa en el piso.

NOTA: La báscula y la rampa no deben tocarse. El contacto impedirá que la báscula pese con precisión.

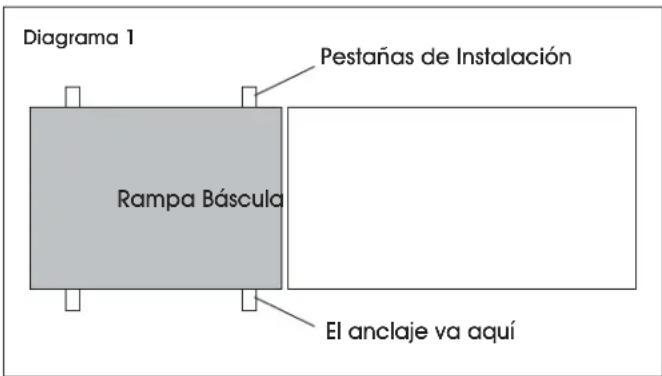

Diagrama 1 Pestañas de Instalación Rampa Báscula El anclaje va aquí

AJUSTES DE ALTURA Y NIVELACIÓN

1. Retire las tuercas de seguridad de las cuatro patas.
2. Utilice una barra de palanca, levante el peso de la base de la báscula de las patas de la misma.
3. Haga ajustes desatornillando las patas en el sentido contrario de las manecillas del reloj. Las cuatro patas deberán hacer contacto firme en el piso.
4. No atornille las patas en el sentido de las manecillas del reloj con más de diez giros.
5. Apriete las tuercas de seguridad de las patas.
6. Verifique su trabajo.

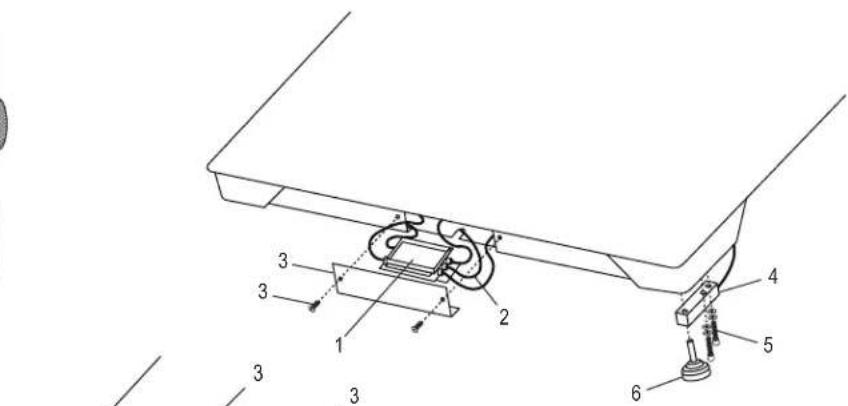

PARTES

8:8:8:8:8 ← 124 100 100 100 100 ← 124 100 100 100 100 7

#	DESCRIPCIÓN	CANT.	NO. DE PARTE DE ULINE	NO. DE PARTE DEL FABRICANTE
1	Caja de Conexiones de Acero Inoxidable de Cuatro Celdas con Tarjeta para Básculas de 5,000 lbs.	1 H-5258	53042
2	Cable de Conexión Directa de Acero Inoxidable LP7510	1	----	658203
2	Cable de Conexión Directa de Acero Inoxidable LP7510 (Solo Canadá)	1	H-8000-CCBL	65088UC
3	Cubierta de Acceso Lateral de Repuesto con Dos Pernos	1 ----	29361
4	Celda de Carga Tipo Cizalla de Acero Inoxidable de 2,500 lbs. (Para Básculas de Perfil Bajo para Todo Clima de 5,000 lbs.)	4	H-5261	307301
4	Celda de Carga Tipo Cizalla de Acero Inoxidable de 5,000 lbs. (Para Básculas de Perfil Bajo para Todo Clima de 10,000 lbs.)	4	H-5262	307501
5	Perno de la Celda de Carga y Set de Rondanas para Base	8 ----	29352
6	Patas	4	H-4602-SFEET	50431

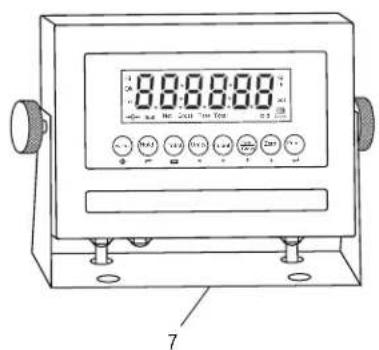

7	Indicador de Pantalla de Acero Inoxidable LP7510B	1	H-8000	65087U
8	Cable Eléctrico	1	H-8001	65081U

ENSAMBLE

INSTRUCCIONES DE CONFIGURACIÓN

NOTA: La báscula de piso se envía con cuatro patas roscadas de nivelación ajustadas para piso plano y pareja. Las patas de nivelación están fijas en su lugar con tuercas de seguridad. Vea la página 1 para ajustes de altura y nivelación.

1. Retire los tornillos de la placa de acceso de la caja de conexiones y quite la placa de la cubierta. (Vea Diagrama 2)

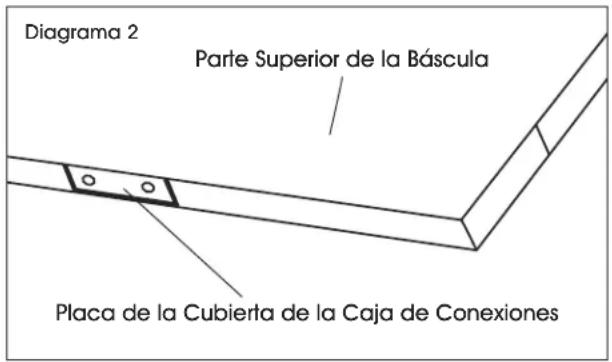

Diagrama 2 Parte Superior de la Báscula Placa de la Cubierta de la Caja de Conexiones

1. Conecte el cable de instrumento a la caja de conexiones.
2. Vuelva a colocar la placa de la cubierta de la caja de conexiones y apriete los tornillos.

CONECTAR LA CORRIENTE

iADVERTENCIA! Use solamente el enchufe original y la batería que vienen con la báscula. Utilizar un enchufe o baterías alternos podría dañar la báscula.

CONEXIÓN ELÉCTRICA

Conecte el enchufe a un tomacorrientes estándar de 110V.

BATERÍA

La báscula está equipada con una batería recargable.

Cuando el voltaje de la batería esté bajo, aparecerá un símbolo indicador de batería Lóbal en la esquina inferior derecha de la pantalla.

CARGAR LA BATERÍA

Cuando aparece el símbolo indicador de batería 111 Lobat aparece en la esquina inferior derecha de la pantalla, la batería deberá cargarse de nuevo.

Enchufe a la pared para cargar la batería. Permita de 3-4 horas para cargar la batería completamente. No necesita encender la báscula.

Para mantener la batería en buenas condiciones, simplemente descargue la batería cada mes y vuelva a cargarla.

Si la báscula no se utiliza por un período prolongado de tiempo, retire la batería del compartimento de la batería para prevenir fugas. Almacene la batería en una caja o bolsa selladas en un ambiente seco y templado.

UBICACIONES DE NÚMEROS DE MODELO/SERIES

La etiqueta de identificación del modelo está ubicada en el lado del armazón, junto a la placa de acceso de la caja de conexiones. Incluya tanto el número de modelo como la serie al llamar por dudas o al ordenar partes.

CALIBRACIÓN

La báscula viene calibrada de fábrica. NO INTENTE CALIBRAR ESTÁ BÁSCULA.

iADVERTENCIA! Romper, retirar o alterar el sello principal que bloquea el interruptor de calibración en el indicador digital de peso, anulará toda garantía. La calibración solamente la realizan agencias certificadas para servicio de básculas.

Póngase en contacto con su agencia local de servicio de básculas y medidores para obtener servicios de calibración.

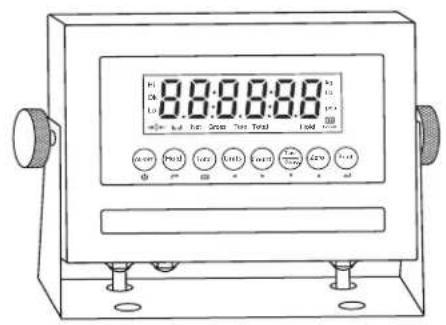

INDICADOR DE PANTALLA Y TECLAS DE FUNCIONES

8.8:8.8:8.8 100% +/- 0.05 -0.05 +0.05 -0.05 +0.05 -0.05 +0.05 -0.05 +0.05 -0.05 +0.05 -0.05 +0.05 -0.05 +0.05 -0.05 +0.05 -0.05 +0.06 -0.05 +0.05 -0.05 +0.05 -0.05 +0.05 -0.05 +0.05 -0.05 +0.05 -0.05 +0.06 -0.05 +0.05 -0.05 +0.05 -0-1 +/- 0.05 -0.05 +0.05 +0.05 +0.05 +0.05 +0.05 +0.05 +0.05 +0.1

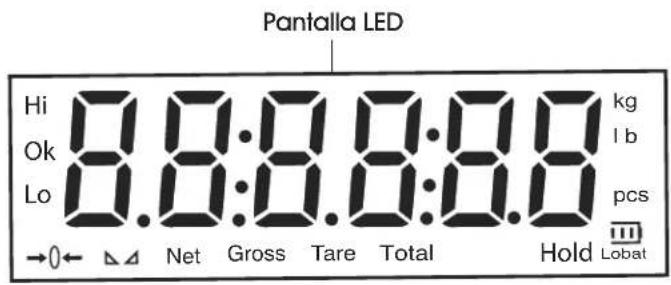

Pantalla LED Hi 8.8:0.8.8:8.8 kg Ok 8.8:0.8.8:8.8 pcs Lo →0← △△ Net Gross Tare Total Hold Lobat

LCD INSTRUCCIÓN

LCD INSTRUCTION
Hi Sobrecarga
Ok Bien
Lo Carga insuficiente
→0←	Peso es cero
	Los datos de pesaje sonestables
Net Peso Neto
Gross Peso Bruto
Tare Tara
Total	Ir a modo de acumulación
Hold Relención de datos
kg kg
lb lb
Pcs	Muestra el estatus de conteo
Lobat	Indicador de batería


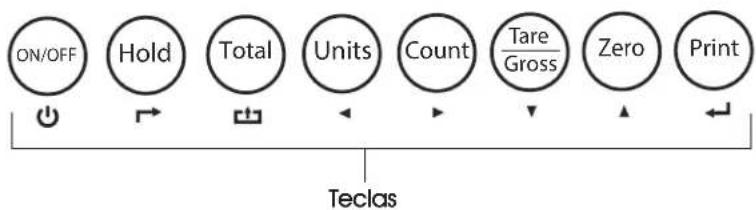

FUNCIONES DE LAS TECLAS

TECLA	NOMBRE DE LA TECLA	FUNCIÓN DE LA TECLA
—	Power On/Off Presione durante dos segundos para encender o apagar.
—	Hold Weight	4 Funciones: pueden cambiar las configuraciones de parámetros. Consulte la sección de funcionamiento para las instrucciones. ➔ Alternar
	Accumulation	Funciona con la tecla PRINT para llevar a cabo la función de acumulación y verifica el resultado de la acumulación. ➔ Guardar
	Lb/Kg Convert Cambia entre lb y kg. Izquierda
—	Counting Operación de Conteo. Derecha
	Tare/Gross Weight	Presione la tecla una vez para dar la tara. Presiónela otra vez para obtener el Peso Bruto.▼ Abajo
	Zero Pone el peso a cero dentro de la tolerancia. Arriba ▲
	Print	Trabaja con las teclas ZERO, TARE, ON/OFF para realizar las funciones.← Enter

FUNCIONAMIENTO

ON/OFF (ENCENDIDO Y APAGADO)

1. Presione la tecla On/Off durante dos segundos para encender o apagar la báscula.
2. Al encenderla, el indicador mostrará 000000-999999 antes de ingresar el modo de pesaje.
3. Compruebe que la pantalla de LED y las luces de estado funcionan adecuadamente.

CERO

CONFIGURACIÓN INICIAL A CERO

Al encender la báscula, si el peso mostrado en la pantalla indicadora está dentro de la tolerancia cero inicial, el indicador mostrará cero.

CONFIGURACIÓN MANUAL A CERO

1. Espere a que la báscula se estabilice.
2. Presione la tecla ZERO (Cero). La pantalla mostrará el peso cero.

FUNCIONES DE RETENCIÓN

Hay cuatro funciones de retención diferentes.

RETENCIÓN MÁXIMA

Capta el peso máximo.

1. Presione la tecla de HOLD y agregue el peso a la báscula
2. El peso más alto registrado se mostrará en la pantalla hasta que se coloque un peso más alto en la báscula.

RETENCIÓN MANUAL

Capta y retiene el peso actual para que no cambie/fluctúe.

1. Al pesar, presione HOLD. El peso actual se mostrará en la pantalla hasta que se presione HOLD otra vez.

RETENCIÓN AUTOMÁTICA

Si el peso actual está por encima de 20d (20 x división) y es estable, el peso actual se mostrará por 3 segundos y luego regresará al peso general.

1. No necesita presionar la tecla HOLD. Se hace de manera automática cuando la báscula se estabiliza.

RETENCIÓN PROMEDIO

Se usa para pesar animales. El indicador mostrará el peso promedio de la muestra por 3 segundos.

1. Ponga el animal en la báscula y presione HOLD.
2. "LOC" se mostrará por 3 segundos. Después se mostrará el peso promedio.
3. Presione HOLD de nuevo para salir del modo de retención.

PAGE 11 OF 18 0824 IH-7935

TARA/BRUTO

1. Presione la tecla TARE/GROSS(Tara/Bruto).
2. El indicador mostrará el peso neto. Las luces de las funciones Neto y Tara se iluminarán.
3. Presione la tecla TARE/GROSS(Tara/Bruto). Ponga el peso a cero.
4. El indicador mostrará el peso bruto.

ACUMULACIÓN

1. Ponga el peso a cero. Cargue el peso hasta que la báscula se estabilice.
2. Presione la tecla TOTAL para entrar en el modo de acumulación.
3. La luz de la función Total se iluminará. En la pantalla se podrá leer n 001 y después se mostrará el peso cargado.
4. Descargue el peso. Ponga el peso a cero. Cargue el segundo peso hasta que la báscula se estabilice.
5. Presione la tecla TOTAL. En la pantalla se podrá leer n002 y después se mostrará el segundo peso cargado.
6. Repita un máximo de 999 veces.

REVISE LA ACUMULACIÓN.

1. Presione y mantenga presionada la tecla PRINT. Presione la tecla TOTAL.
2. En la pantalla se podrá leer n**y después se mostrará el peso total.

NOTA: Hay un total de 8 dígitos. La pantalla muestra los primeros 4 dígitos, y después los últimos 4 dígitos. Por ejemplo, cuando los primeros 4 dígitos mostrados son "0012" y los últimos 4 dígitos mostrados son "34,56", el peso es "1234.56".

SALIR DE ACUMULACIÓN

1. Cuando el indicador muestre los últimos cuatro dígitos, presione y mantenga presionada la tecla TOTAL. En el indicador se podrá leer cír n.
2. Presione la tecla PRINT para salir. Si desea borrar el peso total, presione la tecla ZERO o TARE. En el indicador se podrá leer cir y.
3. Presione la tecla PRINT para borrar el peso total y salir del modo de acumulación.

IMPRIMIR

1. Si el peso es estable, conecte la báscula a la impresora.
2. Presione la tecla PRINT.

NOTA: Mientras esté en modo tara, la impresión se llevará a cabo con tara. Si la báscula muestra un peso negativo, no se permitirá la impresión.

CONTINUACIÓN DE FUNCIONAMIENTO

CONTEO

Utilice este modo para contar partes de un peso uniforme.

1. En el modo de pesaje, retire todo el peso de la plataforma.
2. Presione la tecla COUNT (Contar) para ingresar el modo de conteo. Se mostrará en la pantalla PCS 0.
3. Presione la tecla ZERO para cambiar la cantidad de muestra - 5, 10, 20, 50, 100, 200 o 500 unidades.

4. Coloque la cantidad de muestra del artículo que se va a contar sobre la plataforma de la báscula y presione la tecla PRINT. La cantidad muestra se observará en la pantalla.

5. Coloque los objetos restantes sobre la plataforma. La cantidad total se mostrará en la pantalla.

6. Presione la tecla COUNT para regresar al modo de pesaje.
7. Para realizar diferentes pesajes, en el modo de pesaje coloque el artículo sobre la báscula y presione la tecla COUNT. El indicador mostrará 0.
8. Presione y mantenga así la tecla COUNT. Presione la tecla ON/OFF. El indicador mostrará PCS 0.
9. Presione la tecla ZERO e ingrese la cantidad de muestra.
10. Presione la tecla PRINT (Imprimir) para ingresarla. Repita los pasos 2 y 3.

SOLUCIÓN DE PROBLEMAS

POSIBLES CÓDIGOS OPERATIVOS DE LA TARA

ERROR MOTIVO SOLUCIÓN
UUUUUUUUU Sobrecarga de peso.	Reduzca el peso.
	Mala conexión con la celda de carga.	Verifique la conexión de la celda de carga.
	La celda de carga tiene un problema de calidad.	Inspeccione la celda de carga. Verifique las salidas y entradas.
nnnnnnn Error de calibración.	Verique que la báscula esté nivelada.
	Mala conexión.	Verifique la conexión de la celda de carga.
	La celda de carga tiene un problema de calidad.	Inspeccione la celda de carga. Verifique las salidas y entradas.

MANTENIMIENTO

• Mantenga una buena conexión entre el conector del cable de instrumento de la celda de carga y el indicador.
• Mantenga al indicador lejos de campos eléctricos y magnéticos fuertes.

- Apague el indicador durante tormentas eléctricas.

- Apague el indicador antes de conectarlo y desconectarlo.
