MANUAL DE USUARIO H-10304 Uline
HERRAMIENTA NECESARIA
Llave Allen de 5/32"
(incluida)

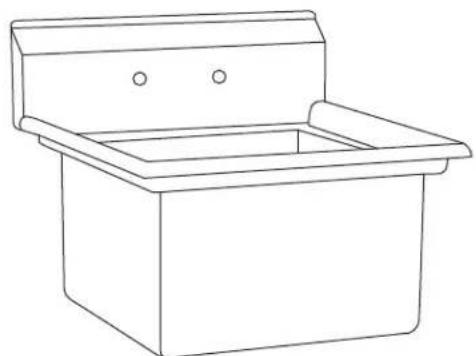

PARTES
2 Aros de los Extremos 18 Tornillos de
Ajuste
2 Aros de las Esquinas
1 Kit de la Canasta de Desagüe
1 Canasta de Desagüe
1 Anillo de Cierre para Canasta de Desagüe
1 Empaque de Goma para la Canasta de Desagüe
1 Empaque de Papel de la Canasta de Desagüe
ENSAMBLE

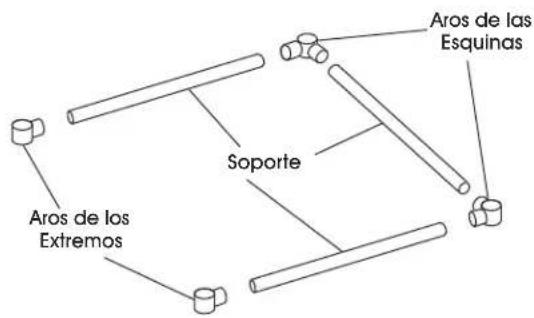

- Sujete los aros para extremos y esquinas a los refuerzos. Asegure los refuerzos a los aros con los tornillos de ajuste utilizando una llave Allen de 5/32". (Vea Diagrama 1)
NOTA: No apriete demasiado los tornillos o podría dañar las partes.
Diagrama 1


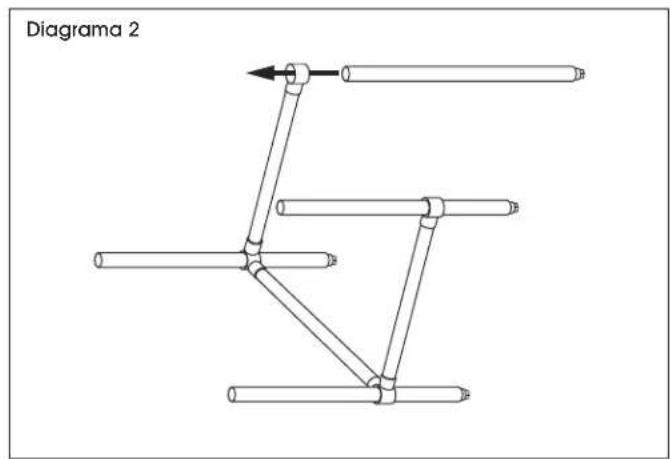

- Con el soporte de lado, introduzca las patas a la altura deseada a través de los aros. Para asegurarse de la altura exacta, marque la altura deseada en cada pata con un marcador de agua o lápiz litográfico. (Vea Diagrama 2)
NOTA: Cada pata debe estar a la misma altura o los aros podrían quebrarse. La altura del piso a la parte superior de los soportes es de 6" (15 cm) o más para cumplir con los estándares de NSF (EUA).


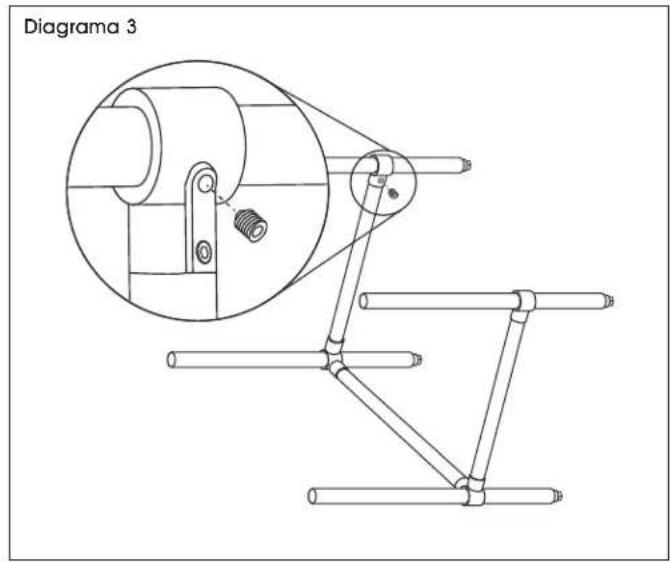

Diagrama 2- Asegure el soporte a las patas con los tornillos de ajuste utilizando la llave Allen de 5/32". (Vea Diagrama 3)


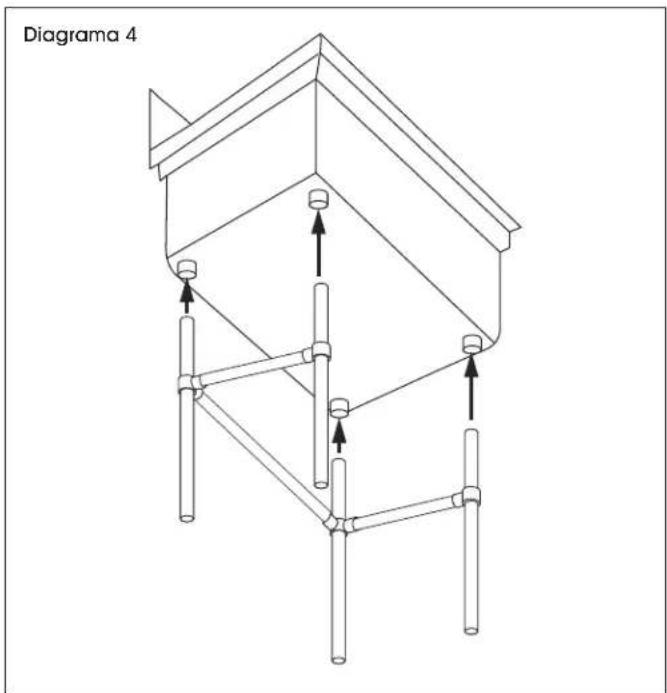

Diagrama 3- Ponga la tarja de pie y coloque sobre las patas insertándolas en los soportes circulares inferiores. Apriete los tornillos de ajuste de cada soporte circular inferior con la llave Allen de 5/32" (Vea Diagrama 4)


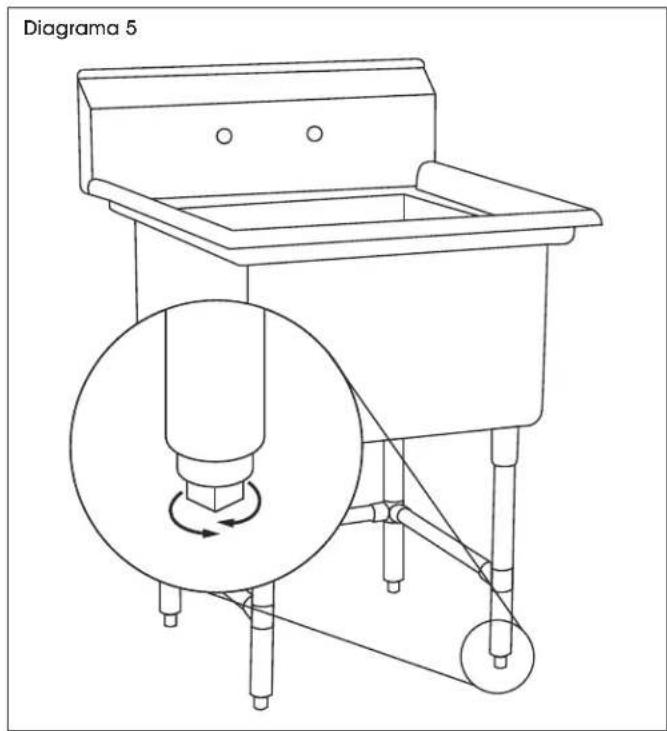

Diagrama 4- Establezca la altura de la mesa con los niveladores. Los niveladores permiten aproximadamente 2.5 cm (1") de ajuste. (Vea Diagrama 5)


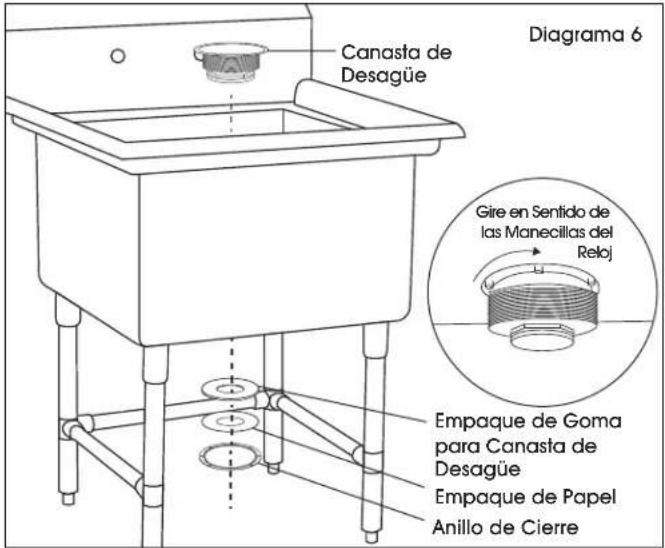

- Retire la canasta de desagüe del empaque y desármela. Inserte la canasta en el orificio central de la tarja con las roscas sobresaliendo debajo de la cubierta. Coloque el empaque de goma, de papel y el anillo de cierre de la canasta de desagüe debajo de la tarja sobre las roscas de la canasta y gire en sentido de las manecillas del reloj para asegurarla a la tarja. (Vea Diagrama 6)
- Para conectar la canasta de desagüe de la tarja al desagüe, necesitará una trampa para lavabo de 1½" de diámetro (PVC, acero inoxidable o cromo).
INSTRUCCIONES DE LIMPIEZA
- Evite detergentes a base de cloro o limpiadores que contengan bromuros, yoduros o ácidos.
- Enjuague siempre con agua tibia y seque con un trapo después de usar.
ULINE H-10304

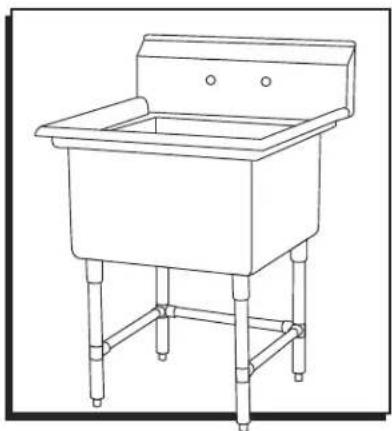

ÉVIER EN ACIER INOXYDABLE
1 800 295-5510
uline.ca
