MANUAL DE USUARIO H-10267 Uline
Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9.
HERRAMIENTA NECESARIA
Llave Allen (incluida)
1 Mecanismo1 Placa para Aspenón de Aseado
2 Descansabrazos1 Base Estrellã Ruedas
Kit de Tornillería
4 Pernos
5/16 x 3/4"
8 Pernos
1/4 x 15/16"
- Voltee la base estrella e inserte las ruedas en las patas. Enderece la base. Inserte el pistón de gas en la base. (Vea Diagrama 1)
CONTINUACIÓN DEL ENSAMBLE
Diagrama 2


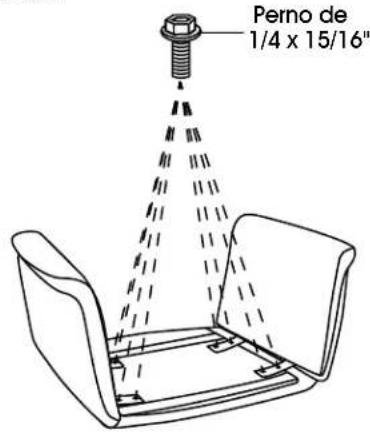

Perno de 1/4 x 15/16"- Retire el asiento de la placa para asiento. Alinee los orificios de los soportes para descansabrazos con los de la placa para asiento. Conecte los descansabrazos a la placa para asiento utilizando ocho pernos de 1/4 x 15/16". (Vea Diagrama 2)
NOTA: Utilice la llave Allen para apretar todos los pernos.
Diagrama 3


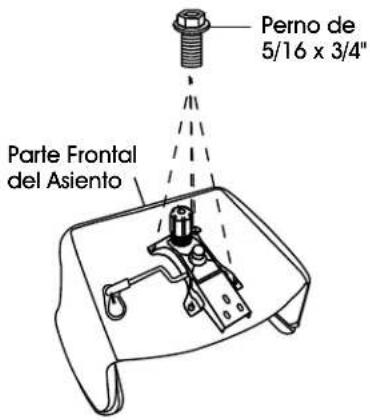

Perno de 5/16 x 3/4" Parte Frontal del Asiento- Alinee el mecanismo con los orificios en la parte inferior de la placa para asiento. Asegúrese de que la perilla de tensión apunte hacia la parte frontal del asiento. Use cuatro tornillos de 5/16 x 3/4" (9) para fijarla. (Vea Diagrama 3)
Diagrama 4


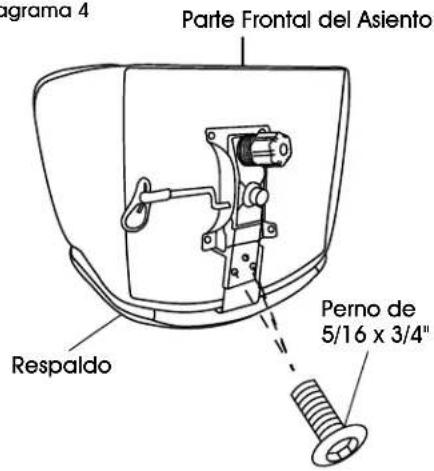

Programa 4 Parte Frontal del Asiento Perno de 5/16 x 3/4" Respaldo- Alinee los orificios del soporte del respaldo con los orificios del mecanismo. Instale utilizando tres pernos de 5/16 x 3/4". (Vea Diagrama 4)
CONTINUACIÓN DEL ENSAMBLE

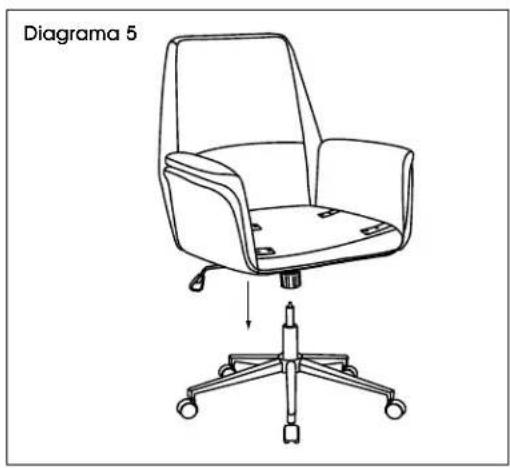

- Baje lentamente el asiento sobre el pistón de gas. Presione la placa para asiento para asegurarla. (Vea Diagrama 5)

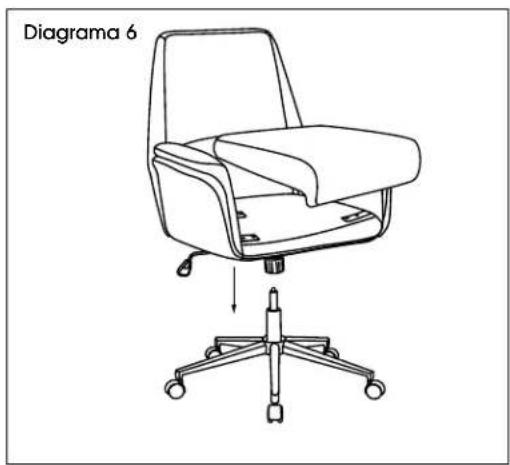

- Coloque el asiento sobre la placa para asiento y presione. (Vea Diagrama 6)
AJUSTES DE LA SILLA
- Altura del Asiento – Para subir la altura del asiento, empuje la palanca sin o con poco peso en el asiento. Para bajar el asiento, empuje la palanca mientras está sentado.
- Tensión de Inclinación – Para aumentar la tensión de la inclinación, gire la perilla en el sentido de las manecillas del reloj. Para disminuir la tensión de la inclinación, gire la perilla en el sentido contrario de las manecillas del reloj.
- Bloqueo de la Inclinación del Poste – Para bloquear la silla en una posición vertical, empuje la palanca hacia el centro del asiento. Para restaurar la inclinación, jale la palanca hacia afuera. La silla cuenta con inclinación sincronizada; el respaldo se inclina en una proporción de dos a uno con respecto al ángulo del asiento.
