MANUAL DE USUARIO GEN-4000-iMM1E Mi-T-M
Utilizando un generador adentro PUEDE MATARLE EN MINUTOS. El escape de generador contiene monóxido de carbono. Este es un gas tóxico que usted no puede ver ni puede oler.
Nunca utilice dentro de un hogar ni el garaje, INCLUSO SI puertas y ventanas estén abiertas.
Solo utilice AFUERAS y lejos de ventanas abiertas, las puertas, y descargas. 34.1916083012
COMESTIBLE EXPLOSIVO: Gasolina es inflammable sumamente y sus vapors pueden explotar si inflamarse que puede resultar en lesiones graves o muerte.
ADVERTENCIA: Peligro de cáncer y daño reproductivo — www.P65warnings.ca.gov/DESCARGA: Un generador es un potencial riesgo de descarga que puede resultar en loslones graves o muerte.
- Generadores tienen que mantener secos y TIENE que sea conectado a tierra antes de uso. Vea manual de operador para instrucciones específicos.
- No llene el tanque de comestible cuando el motor está calor o funcionando.
34-4042
WARNING/AVERTISSEMENT/ADVERTENCIA
- Do not overfill tank
• No llene el tanque excesivamente
- Sempre deje espacio para la expansión del combustible
- No llene mentras esté funcionando
Agregue gasolina fresca, sin plomo y estabilizador 34-4013/100121
34-4043
UNDEADED FUEL ONLY. Minimum octane rating of 85. Maximum 10% ethanol.
Gasolina REGULAR SOLAMENTE.
85 octanos mínimo. Máximo de etanol del 10%.
ESSENCE SANS PLOMB SEULEMENT.
EL INDICADOR ROJO PARPADEA = Evento De Apagado Automático. Abandone el área de inmediato y vaya a un lugar al aire libre. Ventile bien el área antes de volver a ocuparla. Asegúrese de que el generador esté ubicado en un lugar al aire libre. TOMAR AIRE FRESCO Y BUSCAR AYUDA MÉDICA EN CASO DE SENTIRSE MAL, MAREADO O DÉBIL.
INDICADOR AMARILLA DE CONTACTO = Falla Del Sistema. Comuniquese Con El Distribuidor.
CAN ICES-2/NMB-2
34-4044/100121
34-4044
34-4046/100121
34-4046
34-4048

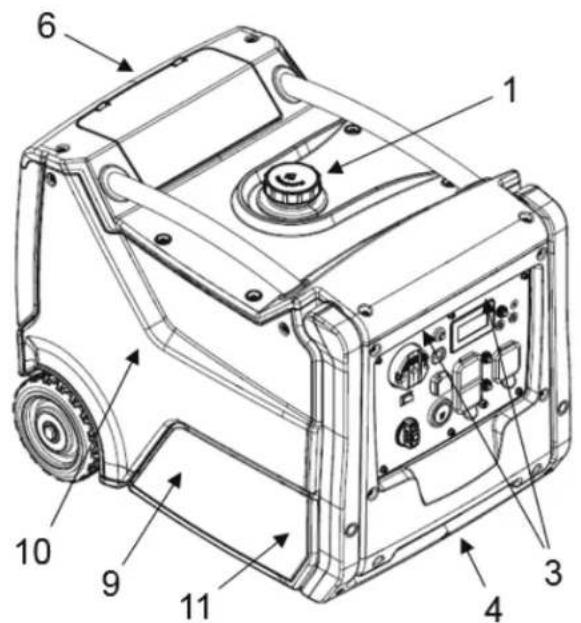

DANGER
Utilizando un generador adentro PUEDE MATARLE EN MINUTOS. El escape de generador contiene monóxido de carbono. Este es un gas tóxico que usted no puede ver ni puede oler.
Nunca utilice dentro de un hogar ni el garaje, INCLUSO SI puertas y ventanas estén abiertas. Solo utilice AFUERAS y lejos de ventanas abiertas, las puertas, y descargas.
34-4045/100121
34-4045

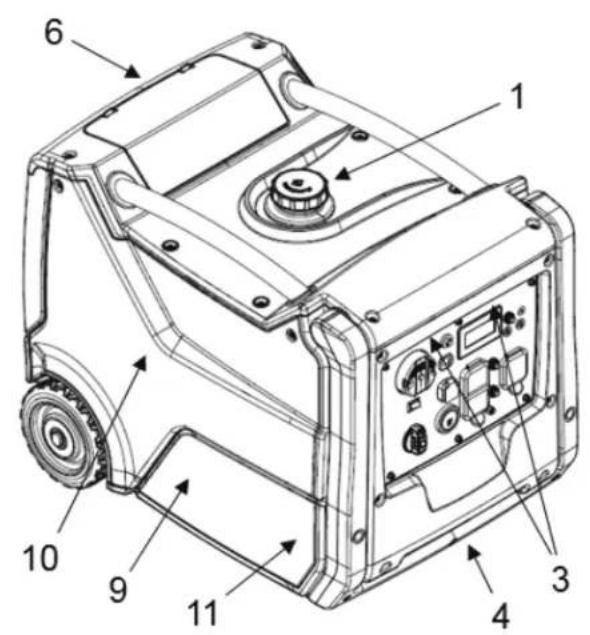

CONTROLS
FEATURES
El escape de generador contiene monóxido de carbono. Este es un gas tóxico que usted no puede ver ni puede oler.
Nunca utilice dentro de un hogar ni el garaje, INCLUSO SI puertas y ventanas estén abiertas.
Solo utilice AFUERAS y lejos de ventanas abiertas, las puertas, y descargas.
COMESTIBLE EXPLOSIVO: Gasolina es inflammable sumamente y sus vapors pueden
explotar si inflamarse que puede resultar en lesiones graves o muerte.
ADVERTENCIA: Peligro de cáncer y daño reproductivo — www.P65wamings.ca.gov/
DESCARGA: Un generador es un potencial riesgo de descarga que puede resultar en
lesiones graves o muerte.
- Generadores tienen que mantener secos y TIENE que sea conectado a tierra antes de
uso. Vea manual de operador para instrucciones específicos.
- Siempre mantenga el generador tres (3) pisos de alda estructura.
- No llega el tanguo de semantible cuando el motor está salos e funnignando.
- No tiene el tanque de comiestable cuando el motor esta calor o funcionando. 54-1017-21371
34-4042
⚠ WARNING/AVERTISSEMENT/ADVERTENCIA
- Do not overfill tank
- No llene el tanque excesivamente
• Sempre deje espacio para la
compro deje sepable para expansión del combustible
- No llene mentras esté funcionando
Add fresh, unleaded
fuel and stabilizer
- alcance mínimo. Minimo de
85 octanos mínimo. Máximo de
etanol del 10%
ESSENCE SANS PLOMB
SEULEMENT.
Indice d'octane minimal de 85.
EL INDICADOR ROJO PARPADEA = Evento De Apacado Automático. Abandone el área de inmediato v
vava a un lugar al aire libre. Ventile bien el área antes de volver a ocugarla. Asegúrese de que el
generador esté ubicado en un lugar al aire libre. TOMAR AIRE FRESCO Y BUSCAR AYUDA/MEDICA
gonorador este ajustado en el turgar al euro euro. COMUNHE FREEDO 1 BASSIMARIA DE A NIDIDA EN CASO DE SENTIRSE MAL. MAREADO O DÉBIL.
INDICADOR AMARILLA DE CONTACTO = Falla Del Sistema. Comuníquese Con El Distribuidor.
CAN ICES-2/NMB-2
34-4044/100121
34-4044
34-4046/100121
34-4046

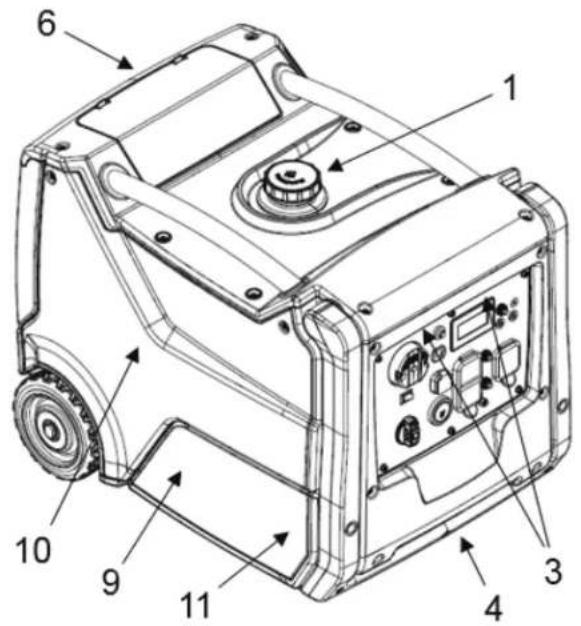

DANGER
Utilizando un generador adentro
PUEDE MATARLE EN MINUTOS
El escape de generador contiene
monóxido de carbono. Este es ur
gas tóvics que usted no puede ver ni
puede ole
Nunca utilice dentro de un hogar ni el
daraje. INCLUSO SI puertas y
ventanas estén abiertas.
Solo utilice AFUERAS y lejos de
ventanas abiertas, las puertas, y
descargas.
34-4045/100121
34-4045
COMMANDES
Gracias para comprando este Mi-T-M producto.
Lea este manual con cuidado para aprender como operar y heacerie servicao su máquina correcto. Falla resultaría en lesiones personales o daño a equipo.
Este manual debe considerar una parte permanente de su máquina y debe quedar con máquina cuando venderla.
Medidas en este manual se dan en sistema métrico y en equivalentes de unidades de Estado Unidos. Use sólo partes y cierres de reemplazar correctos. Cierres métricos y pulgadas necesitarian un tirón especial de métrico o pulgada.
Lados de mano derecha y mano izquierda se determinan de que da al fin de máquina.
El número de serie está situada en sección de especificaciones o números de identificación. Escriba correcta todos números para ayndaría en encontrar la máquina si sea robado. Su concesionario también necesite estos números cuando ordenaría partes. Ponga números de identificación en lugar seguro atuera de máquina.
Garantía provece de concesionario para quien opere y mantenga su equipo como describido en este manual. Este manual está explicado en certificado de garantía que se vea en este manual.
Esta garantía provece la seguridad que su concesionario daría garantia de productos donde defectos aparecen durante tiempo de garantia. Debe abusar al equipo o cambios para modificar la función atrás de especificaciones de fabrica la garantia será vació.
THIS SPARK IGNITION SYSTEM COMPLIES WITH CANADIAN ICES-002. CE SYSTÈME D'ALLUMAGE PAR ÊTINCELLE EST CONFORME À LA NORME NMB-002 DU CANADA.
ADVERTENCIA
ADVERTENCIA: Este producto puede exponerlo a productos químicos, incluido el plomo, que el Estado de California conoce a causar cáncer y defectos congénitos u otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov
ADVERTENCIA
ADVERTENCIA: Este producto puede exponerle a químicos incluyendo carbon monoxide, que es conocido por el Estado de California como causante de defectos de nacimiento u otros daños reproductivos. Para mayor información, visite www.P65Warnings.ca.gov.
INTRODUCTION
AVISO
GARANTÍA FEDERAL DE DEFECTO DE COMPONENTE DE EMISIÓN Y GARANTÍA DE CALIFORNIA DE CONTROL DE EMISIÓN son aplicables a sólo esos motores/generadores que deben cumplir con EPA (Agencia de Protección Ambiental) y CARB (Consejo de Recursos Aires de California)regulaciones de emisión en Los E.E.U.U.
AVISO
Para motores / generadores que están exportados y usados en otros países de E.E.U.U., servicio garantía hará de distribuidor en cada país en acuerdo con policia de garantía de estánder de motor/generador de Mi-T-M como aplicable.
ÍNDICE DE AIRE
Para mostrar conformidad con regulaciones de emisiones de California, una etiqueta ha proveido que mostrando nivel de Índice de Aire y tiempo durable de este motor.
El nivel de Índice de Aire significa como limpiado el exhausto de un motor después de tiempo. Una gráfica de barra que está escalado de "0" (más limpie) a "10" (menos limpie) se usa para mostrar el nivel de Índice de Aire en motor. Un nivel de Índice de Aire más bajo representar exhausto más limpie de un motor.
Un nivel de Índice de Aire más bajo representar exhausto más limpie de un motor.
Palabra Descriptiva Aplicado al Período de Durabilidad de Emisiones
Moderado: 50 horas (motor de 0 a 80 cc)
125 horas (motor más de 80 cc)
Intermedio : 125 horas (motor de 0 a 80 cc)
250 horas (motor más de 80 cc)
Prolongado: 300 horas (motor de 80 cc)
500 horas (motor más de 80 cc)
ADVISO: Esta etiqueta tiene que quedar en motor o pieza de equipo, y sólo quitar de comprador último antes de operación.
MATERIAS
INTRODUCCIÓN....60
MATERIAS 62
SEGURIDAD 63
MANDOS 71
PREPARANDO LA GENERADOR....74
OPERACIÓN....78
SERVICIO....79
ALMACENAMIENTO....83
LOCALIZACIÓN DE FALLAS 84
ESPECIFICACIÓNES....85
TODA INFORMACIÓN, ILUSTRACIÓNES, Y ESPECIFICACIONES EN ESTE MANUAL SE BASA EN INFORMACIÓN LO ÚLTIMO QUE DISPONIBLE AL TIEMPO DE PUBLICACIÓN. SE RESERVA EL DERCHO DE EFECTUAR COMBIOS SIN PREVIO AVISO.
RECONOZCA INFORMACIÓN DE SEGURIDAD
Este es el símbolo de alerta de seguridad. Cuando mire este símbolo en la máquina o manual, sea alerta de posibilidad o potencia de graves personales.
Siga precauciones recomendables y prácticas de operación.
Una palabra de alerta -- Peligro, Advertencia, Precaución -- se usa con el símbolo de alerta de seguridad. Peligro indica la situación más seria.
Señales de seguridad como PELIGRO y ADVERTENCIA está situada cerca de riesgos específicos. Precauciones generales están en una lista en las señales de seguridad precaución a mensajes de seguridad en este manual.
PELIGRO
ADVERTENCIA PRECAUCION
SIGA LAS INSTRUCCIÓNES DE SEGURIDAD
Lea con ciudad todos mensajes de seguridad en este manual y en las señales de seguridad en máquina. Mantengase señales de seguridad en condición bueno. Reemplace desaparecidos o señales de seguridad con daño. Asegurese que componentes nuevos de equipo y partes de reparación incluir las señales de seguridad último. Señales de seguridad para reemplace son disponibles de su concesario.
Aprenda como operar la máquina y como usar los mandos correcta. No permita nadie para operar sin instrucciones.
Mantengase la máquina en condición corecta para trabajar. Modificaciones con no autorizado a la máquina pueden afectar la función y/o seguridad y afecta la vida de máquina.
Si usted no entiende cualquier parte de este manual y no necesita ayuda, entre en contacto con a su distribuidor.
Use generador en aire libre, afuera de ventanas abiertas, tiros, o puertas. Exhausto de generador contiene monóxido de carbono- un gas venenoso que puede matarle. No puede oler o ver este gas.
Nunca use generador en espacios cerrados o parcialamente cerrados. Generadores puede producir neveles altas de monóxido de carbono muy rápido. Cuando use un generador portable, recuerde que no puede oler o ver monóxido de carbono. Aunque si no pueda oler gases de exhausto, puede exponerle a monóxido de carbono.
Si empieza sentir enfermo, mareo, o débil cuando usando generador, vaya adentro PRONTO. NO RETRASE. Monóxido de carbono de generardores puede llevar rápidamente a todo incapacitado y muerte.
Si tenga síntomas serias, tengaatención medica immediamente. Diga empleados medicos que sospechar de venenoso de monóxido de carbono.
Si tenga sínto-
⚠️ DANGERDANGERPEL4GRO
El escape de generador contiene monóxido de carbono. Este es un gas tóxico que usted no puede ver ni puede oler.
Nunca utilice dentro de un hogar ni el garaje, INCLUSO SI puertas y ventanas estén abiertas.
Solo utilice AFUERAS y lejos de ventanas abiertas, las puertas, y descargas. 34-1916085912
mas mientras adentro diga alguien llamar el departamento de fuegos para determinar cuando seguro para entrar otra vez el edificio.
NUNCA opere generador en atmósfera explosivo, cerca materias combustibles o donde ventilación no es suficiente para llevar gases de exhausto afuera. Gases de exhausto puede causar lesiones graves o muerte.
NUNCA use generador adentro, incluyendo en casas, garajes, sótanos, espacios pequeños, y otras áreas cerradas o parcialamente cerradas, aunque con ventilación. Abriendo puertas y ventanas o usando ventiladores no prevenir acumulación de monóxido de carbono en casas.
Siga las instrucciones que viene con su generador. Encuentre unidad de aire libre y afuera de puertas, ventanas, y tiros que puede permitar gas de monóxido de carbono para entrar adentro.
Funcione SOLAMENTE el generador al aire libre y lejos de tomas de aire.
NUNCA funcione el generador dentro de hogares, de garages, de vertientes, o de otros espacios semi-enclosed. Estos espacios pueden atrapar los gases venenosos INCLUSO SI usted funciona un ventilador o abre puertas y ventanas.
Si usted comienza a sentirse enfermo, mareado, o débil mientras que usa el generador, cerró si apagado y consigue el aire fresco ENSE-GUIDA. Vea a doctor. Usted puede tener envenenamiento de monóxi-do de carbono.
Instale alarmas de monóxido de carbono que operados de bateria o alarmas de monóxido de carbono enchufadas con seguridad de
batería en su casa según las instrucciones de instalación de fabricante. Las alarmas de monóxido de carbono deben tener certificación de requisitos de calidades de seguridad últimos para alarmas de monóxido de carbono. (UL 2034, IAS 6-96 o CSA 6.19.01).
Examine su alarma de monóxido de carbono frecuentemente y re-emplace baterías muertas.
INSTRUCCIONES DE SEGURIDAD DE LLENDADO DE COMBUSTIBLE
Gasolina es flammable extremo y sus vapores pueden explotar si inflamar.
Observe todas regulaciones de seguridad para manejando seguro de combustible. Maneje combustible en envases de seguridad. Si envase no tiene pico, use un embudo.
No sobrellene el tanque de combustible, mantenga espacio para expansión de combustible.
No rellene tanque de combustible mientras el motor está funcionando. Antes de rellenando generador, doble apagado y permite enfriarse. Gasolina que derramada en partes del motor puede inflamar.
Llene el tanque solamente en una área de tierra pelada. Mientras llenando el tanque, mantenga calor, chispas, y llamas abiertas afuera. Con cuidado limpie todo combustible derramado antes de empezando el motor.
Siempre llene tanque de combustible en una área con mucha ventilación para evite inhalando gases peligrosos.
NUNCA mantenga combustible para su generado e la casa. Gasolina, propano, kerosene, y otros líquidos flamables deben mantener afuera de áreas de viviendo en envases seguros sin vidrio y calificados correctos. No los mantenga cerca de aparato de ardiente de combustible como calentador de gas natural en un garaje. Si combustible derrame o envase no cerrado correcto, vapores invisibles de lata de combustible viaja adelante de la tierra y pueden inflamar del piloto de aparato o de arcos de interruptores eléctricos en aparato.
BATERÍA
- No exponga la batería a temperaturas superiores a 60 °c (140 °f).
- No altere los terminales positivo (+) o negativo (-) ni produzca un cortocircuito de la batería de ninguna forma.
- No permita que la carga de voltaje exceda los 40 voltios.
- Si la batería se calienta al tacto, detenga la carga. Deje que la batería se enfrié antes de cargarla.
- No abra, desarme ni modifique la batería en ninguna forma.
- No conecte la batería a otras baterías de ninguna forma.
- No descargue totalmente la batería. Esto podría dañar la batería o acortar su vida útil.
- Si la batería se daña físicamente, existe el peligro de incendio.
- El incumplimiento de estas instrucciones podría constituir un riesgo de explosiones, incendio o altas temperaturas.
Este producto tiene que tener la toma a tierra. Si lo debe fallar o funcionar mal la toma a tierra proveer un camino de resistencia mínima para corriente eléctrico para reducir el riesgo de descarga eléctrica.
PELIGRO-CONECCIÓN INCORRECTA DE EQUIPO-CONDUCTOR DE TIERRA PUEDE RESULTAR EN RIESGO DE ELECTROCUCIÓN. HABLE CON UN ELECTRICISTA CALIFICADO O REPRESENTANTE DE SERVICIO SI TENGA DUDA SOBRE QUE LA UNIDAD TIENE LA TOMA A TIERRA CORRECTA.
Este generador tiene una terminal de tierra para su protección.
Siempre completar el camino de tierra del generador a un fuente de tierra exterior como enseñar en la sección se llama “Instrucciones de Toma a Tierra” en la sección de Preparación en este manual.
El generador es un fuente potencial de descarga de eléctrico si no mantenga seco. Mantenga el generador seco y no use en lluvia o condiciones mojados. Para porteger de humedad, opere en superficie seco abajo de una estructura abierta y como un dosel. Seque sus manos si mojados antes de tocando el generador.
Tape aparatos directamente entre el generador. O, use extensión muy resistente que tiene indice de aire libre y tiene indice (en vatios o amperios) por lo menos igual a la suma de las cargas de aparatos conectadas. Revise que todo cordón sea libre de cortos, roturas, y que la tapa tiene todos los tres dientes, especialmente un perno de tierra
NUNCA trate dar potencia a instalación de casa como tapando el generador entre un tomacorriente del muro, una práctica se llama "alimentando atraso." Esta práctica es muy peligroso que presentar un riesgo de electrocución a trabajadores de utilidad y algunos vecinos que tienen servicio del mismo transformador de utilidad. Esta también circunvala aglunos aparatos de protección de circuito que son empotrados en la casa.
Si tiene que conectar el generador a la instalación de casa a aparatos de potencia, tiene un electricista calificado instala el equipo apropriado de acuerdo con códigos de électrico locales. O revise con su compañía de utilidad para preguntar sobre instalación de un interruptor apropriado de tranferir de potencia.
Para apagados de potencia, generadores estacionarios que instalados permanente son mejores para manteniendo potencia respalda a la casa. Hasta un generador portable que conecte correcto puede sobrecargar. Este puede resultar en recalentando o recalcando los componentes de generador, con la posibilidad de empezar a falla del generador.
ADVERTENCIAS IMPORTANTES DE SEGURIDAD
ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES, LEA ESTE MANUAL DE OPERADOR COMPLETAMENTE. CUANDO USANDO ESTE PRODUCTO, SEGUIR SIEMPRE LAS PRECAUCIONES BASICAS CONSIGUENTES:
-
Lea todas instrucciones antes de usando este producto.
-
No encierre el generador ni lo tape con una caja. El generador tiene sistema de enfriar incorporado y puede recalentarse si sea cerrado. Si generador sea tapado para protegir de tiempo durante no usando, asegúrese que quitando y mantenga lejos de área durante uso de generador.
-
Opere el generador en superficie nivel. No es necesario para preparar un fundamento especial para generador. Sin embargo el generador vibrará en superficie irregular, entonces escoger un lugar nivel sin irregulares de superficie.
Si generador está inclinado o movió durante operación, combustible puede derramar y / o el generador puede caer que causaría situación peligroso.
No expecta lubricación correcto si opere generador inclinación empinado o cuesta. En esta caso, confiscación de pistón puede ocurrir aunque si el aceite está arriba de nivel más alto.
-
Presta atención al alambre o cordones de extensión de generador al aparato connectado. Si alambre está debajo o en contacto con partes vibrantes, puede romper y causaría un fuego, agotamiento de generador, riesgo de descarga de eléctrica. Reemplace cordones con daño o viejo inmediatamente.
-
No opere en la lluvia o en condiciones mojados o con manos mojados. Operador puede sufrir descarga eléctrica si generador esté mojado debido a lluvia o nieve.
-
Si mojado, lo limpia y seca antes de empezando. No ponga agua directamente sobre generador ni lo limpia con agua.
-
Ten cuidado extremo que seguir procedimientos necesarios de tierra eléctrico durante cada y todos usos. Falla para hacer puede sería mortal.
-
NUNCA trata dar potencia al alambre de casa como tapando el generador a salida de muro, una practica se llama "alimentando retraso." Esta practica es muy peligrosa que presentar un riesgo de electrocución a trabajadores de utilidad y vecinos que tienen servicio del mismo transformador. También eludirlo algunos aparatos incorporados de protección de circuitos de casas.
Si tiene que conectar el generador al alambre de casa para dar potencia a aparatos, un electricista qualificado instalará equipo apropriado con acuerdo con códigos locales de eléctrico. O revisa con su compañía de utilidad para puede instalar interruptor apropriado de cambio de potencia.
-
No fume mientras cargando una batería. La batería emitir gases flamables de hidrógeno que puede explorar si exponer a arco eléctrico o llama abierta. Mantenga el área con ventilación buena y mantenga llamas abiertas/chispas afuera cuando cargando una batería.
-
El motor será caliente durante y por tiempo después de operación. Mantenga materias combustibles lejos de área de generador. Ten cuidado que no toca alga parte de motor caliente especialmente área de moefle o puede resultaría en quemaduras serias.
- Es esencial que sabe el uso seguro y correcto de herramientas o aparatos que usará. Todos operadores tienen que leer, comprender, y seguir el manual de dueños de aparatos de herramientas. Tiene que comprender las aplicaciones y limitaciones de herramientas y aparatos. Siga todas instrucciones que dan en etiquetas y advertencias. Mantenga manuales de instrucciones y literatura en lugares seguros para referencia de futuro.
- Sólo use cordones de extensión de "Lista." Cuando usa una herramienta o aparato en aire libre, sólo use cordones de extensión que tienen la marca de "Para Uso en Aire Libre." Mantenga cordones de extensión en áreas secas y con ventilación buena cuando no los usando.
- Siempre desconectando herramientas o aparatos cuando no usando, antes de servicio, ajustando, o instalando accesorios.
USE ROPA PROTECTORA
Use ropa medida cerca y equipo de seguridad apropiado al trabajo.
Use devise protector de oído como orejeras o tapón para el oído para protectar en contra de ruidos inaceptables y altos.
Operando equipo de seguridad necesita toda atención de operador. No use auriculares de radio o música mientras operando máquina.
PREPARE PARA EMERGENCIAS
Mantenga primeros auxilios y extinguidor cerca.
Mantenga números de emergencia para doctores, servicio de ambulancia, hospital, y departamento de fuego cerca de telefono.
Sea preparado si un fuego empiece.
INSPECCIONES GENERADOR
Asegúrese que todas tapas, guardias, y escudos son ajustados y en posición.
Encuentre todos controles operando y etiquetas de seguridad.
Inspeccione cordón eléctrico para daño antes de usando. Hay un riesgo de electrocución de aplastante, cortando, o daño de calor.
SERVICIO CON CIUDADO GENERADOR
Apague la unidad, desconéctela de la red eléctrica, y permita que la unidad se enfrié antes de repararla.
Preste servicio en un área limpie, seca y planca.
Asegúrese que el motor paró antes de empezando algo servicio de mantenimiento o reparación.
⚠ WARNING
COMESTIBLE EXPLOSIVO: Gasolina es inflammable sumamente y sus vapors pueden explotar si inflamarse que puede resultar en lesiones graves o muerte.
ADVERTENCIA: Peligro de cáncer y daño reproductivo — www.P65warnings.ca.gov/DESCARGA: Un generador es un potencial riesgo de descarga que puede resultar en loslones graves o muerte.
- Generadores tienen que mantener secos y TIENE que sea conectado a tierra antes de uso. Vea manual de operador para instrucciones específicos.
- No llene el tanque de comestible cuando el motor está calor o funcionando.
34-4042
⚠ WARNING/AVERTISSEMENT/ADVERTENCIA
- Do not overfill tank
• No llene el tanque excesivamente
- Sempre deje espacio para la expansión del combustible
- No llene mentras esté funcionando
Agregue gasolina fresca, sin plomo y estabilizador
34-4043
UNDEADED FUEL ONLY. Minimum octane rating of 85. Maximum 10% ethanol.
Gasolina REGULAR SOLAMENTE.
85 octanos mínimo. Máximo de etanol del 10%.
ESSENCE SANS PLOMB SEULEMENT.
EL INDICADOR ROJO PARPADEA = Evento De Apagado Automático. Abandone el área de inmediato y vaya a un lugar al aire libre. Ventile bien el área antes de volver a ocuparla. Asegúrese de que el generador esté ubicado en un lugar al aire libre. TOMAR AIRE FRESCO Y BUSCAR AYUDA NÉDICA EN CASO DE SENTIRSE MAL, MAREADO O DÉBIL.
INDICADOR AMARILLA DE CONTACTO = Falla Del Sistema. Comuniquese Con El Distribuidor.
CAN ICES-2/NMB-2
34-4044/100121
34-4044
34-4046/100121
34-4046
34-4048
DANGER
Utilizando un generador adentro PUEDE MATARLE EN MINUTOS. El escape de generador contiene monóxido de carbono. Este es un gas tóxico que usted no puede ver ni puede oler.
Nunca utilice dentro de un hogar ni el garaje, INCLUSO SI puertas y ventanas estén abiertas. Solo utilice AFUERAS y lejos de ventanas abiertas, las puertas, y descargas.
34-4045/100121
34-4045
MANDOS
- Tapón del depósito de combustible
- Arrancador retráctil
- Luces LED del panel
- Manija plegable
- Agarraderas de transporte
- Compartimiento de herramientas
- Indicador de aceite/llenado de aceite*
- Vaciado de aceite*
- Conjunto del filtro de aire**
- Bujía**
*detrás de la tapa de acceso al motor
- Batería**
- Apagachispas
- Pantalla LCD inteligente
- Interruptor del generador
- Arrancador eléctrico
- Toma - dúplex 120 VCA GFCI
- Cortacircuitos de CA (corriente alterna)
- Toma - 120 VCA
- Cortacircuitos de CA principal
**detrás del panel lateral
- Borne de puesta a tierra
- Entradas paralelas
- Entrada doble para USB
- Toma de -12 V CA, 8.3 A
- Cortacircuitos de CC
- Botón de reajuste de sobrecarga
- Puerto de carga por goteo
- Interruptor de control inteligente del motor (ESC)
- Detector de CO (si está disponible)
MANDOS
INTERRUPTOR DEL GENERADOR
Coloque el interruptor del generador en la posición del estrangulador cuando arranque el motor. Consulte el apartado Arranque del motor.
Coloque el interruptor del generador en la posición de encendido "I" una vez que haya arrancado.
Para apagar el generador, gire el interruptor a la posición de apagado "0".

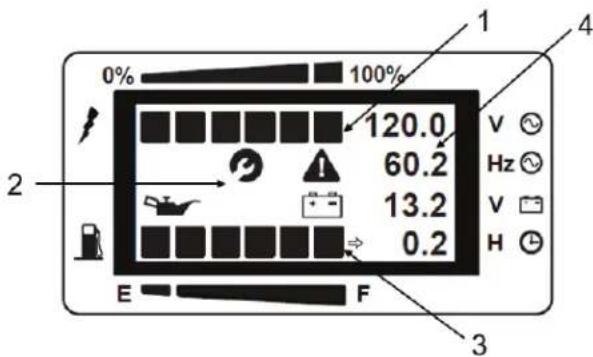

DESCRIPCIÓN GENERAL
- Uso de potencia: se muestran hasta 6 barras con un rango de carga entre 0% y 100%
- Símbolos indicadores: servicio de aceite, sobrecarga, bajo nivel de aceite, baja tensión de batería
- Nivel de combustible: se muestran hasta 6 barras con un rango de nivel de combustible entre 0% y 100%
- Lecturas del medidor: voltaje de CA, frecuencia, voltaje de CC de la batería, horas de funcionamiento*.
*Las horas que aparecen automáticamente se alternan entre dos lecturas:
a. Con una flecha: horas restantes según la carga actual y el nivel restante de combustible.
b. Sin la flecha: total de horas acumuladas desde nuevo.
INDICADOR DE BAJO NIVEL DE COMBUSTIBLE
Cuando el nivel de combustible cae debajo de 0.3 gal (1.2 L) la primera barra del nivel de combustible parpadeará.
Si la unidad está en funcionamiento, el indicador de horas restantes comenzará la cuenta regresiva hasta el 0 antes de que la unidad se apague. Si arranca la unidad con menos de 0.3 gal (1.2 L), la primera barra parpadeará y el indicador de horas restantes mostrará 0 hrs.
INDICADOR DE SERVICIO
El indicador de servicio estará visible durante 1 hora cuando las horas acumuladas alcancen los siguientes valores: 20 hs, 100 hs, y después cada 100 hs a partir de ahí.
INDICADOR DE SOBRECARGA
El indicador de sobrecarga se iluminará cuando haya un cortocircuito en una carga conectada o el generador se encuentre con sobrecarga.
INDICADOR DE BAJO NIVEL DE ACEITE
El indicador de bajo nivel de aceite se iluminará, y la unidad se apagará, cuando no haya suficiente cantidad de aceite en el cárter
INDICADOR DE BAJO VOLTAJE DE LA BATERÍA
El indicador de baja batería se ilumina cuando el voltaje baja a menos de 11.0 voltios. Es probable que la unidad no arranque con el encendido eléctrico, pero sí con el arranque retráctil.
Con las entradas paralelas se podrán conectar dos generadores listos en paralelo y así incrementar la energía total disponible para una carga. El sistema hará coincidir la frecuencia de forma constante y distribuirá automáticamente la carga para cada generador de manera tal que evitará la sobrecarga en cualquiera de ellos. Siga las instrucciones del kit paralelo (el cual se vende por separado) para conectar y utilizar el mismo.
ARRANCADOR ELÉCTRICO
Presione el botón de encendido para arrancar el motor de forma eléctrica, deje de presionar una vez que el motor haya arrancado.
INTERRUPTOR DE CONTROL INTELIGENTE DEL MOTOR
Este generador se encuentra equipado con un interruptor de control inteligente del motor. Cuando se encuentre en la posición de encendido “l”, el motor cambiará su velocidad para alcanzar la energía de salida necesaria y así ahorrar combustible, reducir el desgaste y atenuar el ruido.
Nota: Si las cargas requieren de energía intermitente o si tiene varias cargas grandes conectadas, coloque el interruptor de control de velocidad electrónico en la posición de apagado "0" para evitar un posible ahogo del motor. Para evitar tiempos de calentamiento prolongados, mantenga el control de velocidad electrónico apagado hasta que alcance sus temperaturas normales de funcionamiento.
BOTÓN DE REAJUSTE DE SOBRECARGA
Puede usar este botón en caso de una sobrecarga, sin necesidad de tener que parar y reiniciar la unidad.
INTERRUPTOR DE CA/CC
El generador está equipado con interruptores de CA (1) y CC (2) que protegen la unidad y la carga de posibles cortocircuitos o sobrecargas. Si el interruptor se abre, determine por qué se ha disparado antes de volver a cerrarlo.
ADVERTENCIA: NO PONGA OBJECTOS EXTRANJEROS EN EL RECEPTACULO DE TAPON
PRECAUCIÓN: NO TAPA MAS DE DOS APARATOS EN EL GENERADOR A LA VEZ.
PRECAUCIÓN: SI RUPTURA DE CIRCUITO CONTINUA TROPEZAR, REVISE APARATO PARADEFECTOS. SI GENERADOR FALLA, VEA SU CENTRO DE REPARACIONES AUTORIZADO DE MI-T-M O EL COMERCIANTE.
NUNCA INTERVENGA CON OPERACION DE LA PERILLA DE RUPTURA DE CIRCUITO NI MANTENGA EMPUJANDO EN POSICION DE "ON".
120 VCA, 20 A, GFCI DOBLE
La toma doble de 120 V CA tiene un botón de protección contra sobrecargas de 20 A que permite restablecer el interrup-
tor. Y brinda protección a través de un interruptor de circuito con descarga a tierra (GFCI, por sus siglas en inglés) con solo presionar el botón de Prueba y reajuste. Utilice la toma para alimentar una carga eléctrica NEMA 5-20, de 120 V CA, monofásica, 60 Hz que requiera de una corriente de 20 A.
Utilice solo cables de 3 alambres conectados a tierra, debidamente aislados de 125 V a 20 A (o más). Asegúrese de que los cables de extensión sean lo más cortos posible (menos de 15 pies) para evitar caídas de voltaje y el sobrecalentamiento de los alambres.
BLOQUEO DE 120 VCA, 30 A
La toma de bloqueo de 120 VCA tiene un botón de protección contra sobrecarga de 30 A que permite restablecer el interruptor.
Utilice un tapón NEMA L5-30 con esta toma (gire para bloquear o desbloquear). Utilice la toma para alimentar una carga eléctrica de 120 VCA, monofásica, 60 Hz.
12 VOLTIOS DE CC
El generador incluye una salida de 12 voltios de CC capaz de proporcionar 8.3 A de corriente, a través del cable de carga de 12 voltios suministrado.
ENTRADAS USB
El generador está equipado con entrada de USB doble. La entrada USB superior es de 5V 1A y lainferior es de 5V 2.1A.
DESCONEXIÓN POR BAJO NIVEL DE ACEITE
El generador cuenta con un sistema de desconexión por bajo nivel de aceite, diseñado para proteger el motor frente a los posibles daños causados por una cantidad insuficiente de aceite en el cárter. Cuando el nivel de aceite del cárter caiga por debajo del límite de seguridad, la luz de nivel bajo de aceite se iluminará y el motor se apagará automáticamente.
DETECTOR DE CO
El sistema de detector de CO monitorea la acumulación de monóxido de carbono mientras el generador está en funcionamiento y apaga el motor si se alcanza un nivel peligrosamente alto. El sistema de detector de CO en este generador no sustituye a las alarmas interiores de CO.
Siempre que el sistema de detector de CO haya apagado el motor, habrá una luz en el panel de control que indique el motivo. Lea la etiqueta de acción de CO (mostrada anteriormente) para determinar qué pasos tomar.
Si la luz del sistema de detector de CO parpadea en "rojo", salga inmediatamente del área y vaya a un área abierta en el exterior. Ventile bien el área antes de volver a ocuparla. Asegúrese de que el generador esté ubicado en un área abierta en el exterior con el escape dirigido hacia el lado opuesto de las estructuras ocupadas. Si experimenta mareos, dolores de cabeza, náuseas o fatiga retírese inmediatamente para respirar aire fresco y busque atención médica.
Si la luz del sistema de detector de CO se muestra fija en color "amarilla", ha ocurrido una falla en el Sistema, o está indicando que ha llegado al final de su vida. La falla solo puede ser diagnosticada y reparada por un proveedor autorizado.
El sistema de detector de CO monitorea la acumulación de CO de todas las fuentes que existen en el área alrededor del generador. Si la luz del sistema de detector de CO parpadea en "rojo" no se trata de un error y se deben tomar medidas de seguridad inmediatamente.
Nota: Evite manipular el sistema de detector de CO ya que esto puede conducir a condiciones peligrosas.
Nota: No se debe operar el generador en temperaturas ambiente que superen los 131 oF (55 oC), ya que esto puede dañar el sistema de detector de CO.
SOPORTES DE CARRUAJE
El generador tiene 4 soportes de carro rojos instalados debajo de la base para evitar daños causados por un manejo áspero durante el transporte.
IMPORTANTE: SE DEBEN QUITAR ESTOS ANTES DE UTILIZARLOS, DE LO CONTRARIO, LA UNIDAD\_VIBRARÁ EXCESIVAMENTE Y SE PUEDEN PRODUCIR DAÑOS.
Para quitar los soportes de carruaje:
- Coloque suavemente el generador de costado (con la manija de retroceso orientada hacia up). Coloque un poco de espuma de embalaje debajo del generador para evitar daños.
- Con el llave proporcionado, quite las 4 tuercas (1) y los 4 soportes de carro rojos (2).
Los prisioneros que sujetan los soportes de carruaje pueden permanecer en su lugar.
CONEXIÓN DE LA BATERÍA
El generador está equipado con una batería de ion-litio interna montada en el soporte correspondiente. La batería está desconectada. Deberá conectarla antes del primer uso.
Para acceder a la batería:
- Desatornille los 2 elementos de fijación (1) que se encuentran en la parte superior del panel lateral. Recuerde que son elementos cautivos y no puede quitarlos por completo del panel lateral.
- Jale los elementos de fijación en la dirección que se muestra (2) para liberar la parte superior del panel lateral.
- Jale el panel hasta que salgan los elementos de fijación escondidos (3).
IMPORTANTE: DEJE DE JALAR UNA VEZ QUE LOS ELEMENTOS DE FIJACIÓN (3) HAYAN SALIDO, DE LO CONTRARIO PODRÍA DAÑAR LAS LENGÜETAS QUE SE ENCUENTRAN EN LA PARTE INFERIOR DEL PANEL LATERAL.
- Para sacar el panel lateral por completo, levántelo en dirección vertical (4) para liberar las lengüetas inferiores.

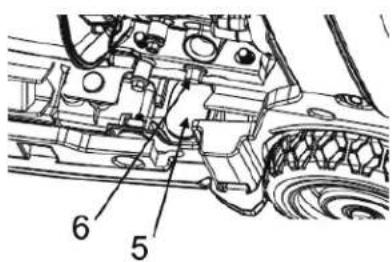

Para conectar la batería:
- El cable positivo de la batería (5) ya está conectado.
- Conecte el cable con el tapón negro al borne negativo de la batería (6).
- Para facilitar el de corriente en la conexión, se puede quitar la batería soltando la correa de goma de la batería.
Vuelva a colocar el panel lateral siguiendo los pasos al revés antes del primer uso.
CONDICIONES ÓPTIMAS PARA EL FUNCIONAMIENTO DEL GENERADOR
- Temperatura: de 23 °F a 104 °F (-5 °C a 40 °C)
• Humedad inferior a 95% - Altura por encima del nivel del mar: < 3000 pies (900 m). Si la altura del área operativa es 900 metros o más, la salida de energía se verá reducida.
Las condiciones de funcionamiento estándar son 77 °F (25 °C) y una humedad del 40%. La potencia del generador puede disminuir debi-
do a distintas condiciones ambientales y otros factores como la calidad del combustible.
CONEXIÓN A LA RED ELÉCTRICA DOMÉSTICA
Este generador se deberá instalar cumpliendo con la normativa local y los códigos eléctricos aplicables. El generador tiene que aislarse de la red eléctrica y un electricista calificado deberá verificar la conexión.
INSTRUCCIONES DE CONEXION A TIERRA
Este producto se debe conectar a tierra. Si debe malfunción o avería, la conexión a tierra da una caminata de menos resistencia para corriente eléctrica reducir el riesgo de descarga eléctrica.
PELIGRO- LA CONEXION IMPROPIA DEL EQUIPO- CONDUCTOR DE TIERRA PUEDE RESULTAR EN RIESGO DE ELECTROCUCION. VERIFIQUE CON UNA PERSONA CALIFICADA DE ELECTRICISTA O SERVICIO SI UD. ES DUDOSO QUE LA UNIDAD SE CONECTE DE TIERRA APROPIADAMENTE.
La terminal de tierra en el marco siempre debe ser los usos de conectar el generador a una fuente correcta de tierra. El sendero de tierra debe hacer con un #8 alambre del tamaño. Conecte alambre de tierra seguramente a terminal de tierra. Conecte el otro fin del alambre seguramente a una fuente correcta de tierra. (Fig. 7)
El Código Eléctrico Nacional contiene varias maneras prácticas en las que establecer una fuene de buena de tierra. Los ejemplos dados debajo de ilustra algunos de las maneras en las que una fuente buena de tierra se puede establecer.
Un caño de agua del metro del metal en contacto directo con la tierra por lo menos de 10 pies se pueden uso como una fuente de tierra. Si un caño está indisponible se puede usar un tubo o barra de 8 pies para la fuente de tierra. El caño debe ser 3/4 pulgada de tamaño del comercio o más grande y la superficie exterior debe ser noncorrosivo. Si una barra de acero hierro lo se utiliza debe ser por lo menos 5/8 pulgada de diámetro y si una barra no ferrosa lo se utiliza debe ser por lo menos ½ pulgada de diámetro y es listado como material para conectar a tierra. Maneje la barra o caño a una profundidad de 8 pies. Si un fondo se encuentra menos de 4 pies hacia abajo, entierran la barra o caño en una zanja. Todos instrumentos y aparatos eléctricos operados de este generador deben ser conectar a tierra apropriadamente por el uso de un tercer alambre o son “Aislado Doble.”
Es recomendado a :
- Use aparatos eléctricos con cordones eléctricos de tres puntas.
- Use cordon de extensión con receptáculo de 3 hoyos y tapón de 3 puntas a fines opuestos para asegurar continuado de protección de tierra del generador a aparato.
Es recomendado fuerte de nosotros que todo aplicalbe federal, el estado, y las regulaciones locales que relacionan a
especificaciones a conectar a tierra sean verificadas y son seguidas. Utilización con CA (corriente alterna)
NO sobrecargue el generador. Si se supera la potencia nominal del generador, este o los equipos eléctricos conectados podrían sufrir daños.
Los equipos a motor requieren una corriente de arranque elevada. Asegúrese de que la potencia total requerida por estos tipos de carga no supera la potencia nominal del generador.
Cuando se utilice el generador para alimentar diversas cargas o dispositivos eléctricos, comience conectando el aparato que requiera la potencia de arranque más elevada, seguido de la segunda mayor potencia y finalizando con la más baja.
KITS PARA ALTITUDES ELEVADAS
A altitudes elevadas, la mezcla estándar de aire y combustible es demasiado rica y provoca un mayor consumo de combustible y un menor rendimiento. Una mezcla rica también ensuciará la bujía y dificultará el arranque. La utilización del generador a altitudes elevadas durante períodos de tiempo largos puede aumentar las emisiones.
Al instalar un kit para altitudes elevadas se garantiza el funcionamiento correcto. Los kits para altitudes elevadas deben ser instalados por técnicos calificados. Póngase en contacto con un servicio técnico autorizado si el generador portátil se va a utilizar a altitudes superiores a 3000 pies (0.9 km) por encima del nivel del mar.
Nota: En altitudes superiores a 8000 pies por encima del nivel del mar, el rendimiento del motor puede verse reducido aunque esté instalado el kit para altitudes elevadas.
PRE-OPERACION

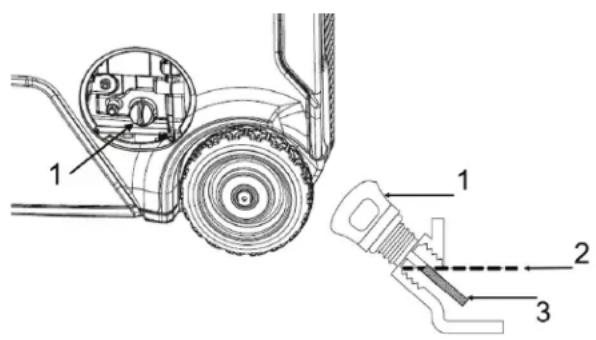

COMPROBACIÓN DEL NIVEL DE ACEITE DE MOTOR:
Compruebe el aceite de motor siempre con el generador sobre una superficie plana y el motor parado.
- Abra la tapa de mantenimiento y retire el indicador de nivel de aceite (1) y limpielo.
- Compruebe el nivel de aceite reinsertando el indicador de nivel de aceite (no atornille muy ajustado).
- Si el nivel de aceite es bajo (3), añada el aceite para motor recomendado utilizando el embudo suministrado hasta que el nivel de aceite alcance la marca superior (2) del indicador. Utilice la siguiente tabla para determinar la viscosidad del aceite.
- Después de agregar el aceite, coloque y ajuste el indicador de nivel de aceite (1) y cierre la tapa de mantenimiento.
Nota: Los aceites de motor sin detergentes y para motores de 2 tiempos no deben utilizarse, ya que causan daños en el motor.
| Viscosidad recomendada del lubricante a temperatu-ra ambiente | ||||
| Viscosidad del aceite | °C °F | |||
| Min Max Min Max | ||||
| SAE 0W-40 -40 | 40 -40 | 104 | ||
| SAE 5W-40 -30 | 50 -22 | 122 | ||
| SAE 10W-30 -1 | 8 40 0 | 104 | ||
| SAE 15W-40 | -10 | 50 | 14 | 122 |

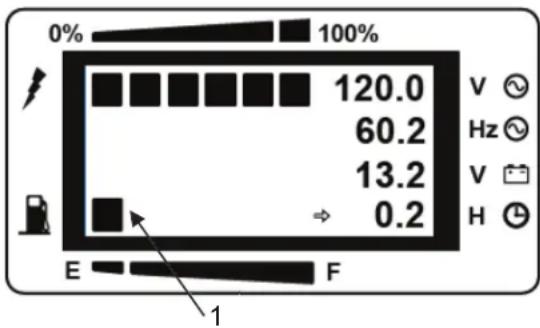

REVISIÓN DEL NIVEL DE COMBUSTIBLE
- Revise el indicador de nivel de combustible (1).
- Si el nivel de combustible es bajo, quite el tapón del depósito de combustible.
- Revise el filtro. Si el filtro se encuentra sucio, límpielo. Consulte las instrucciones en Limpieza del filtro y tapón del depósito de combustible.
- Añada combustible. Se recomienda utilizar un estabilizador de combustible ya que es posible que el equipo no se utilice durante largos períodos de tiempo.
- Cuando termine de añadir combustible, vuelva a colocar el tapón del tanque
bar
| Value | Label | |---|---| | 120.0 | 100% | | 60.2 | | | 13.2 | | | 0.2 | | | 1 | E | | 1 | F |Para evitar cualquier tipo de lesión, tome siempre estas medidas de precaución cuando añada combustible:
- Añada el combustible en un área bien ventilada.
- El motor tiene que estar detenido antes de repostar.
- Siempre llene el generador al ras.
- El motor tiene que haberse enfriado antes de repostar.
- No fume mientras añade combustible al generador.
- No añada combustible al generador cerca de llamas abiertas o chispas.
- No llene el depósito de combustible por encima de la línea de lleno.
- Evite el contacto prolongado o repetido con la piel.
- Evite respirar los vapores de combustible durante mucho tiempo.
Para evitar daños en el generador:
- Utilice gasolina sin plomo con un octanaje mayor o igual a 86.
- No mezcle aceite con la gasolina.
- No utilice gasolina con más de un 10% de etanol.
- No utilice gasolina vieja.
- Evite la entrada de suciedad o agua en el depósito de combustible.
ADVERTENCIA: ¡COMBUSTIBLE EXPLOTABLE! GASOLINA ES MUY INFLAMABLE Y SUS VAPORES PUEDEN EXPLORAR SI ENCENDIERON.
MANTENGA GASOLINA SOLO EN CONTENDORES APROBARON EN EDIFICIOS DESOCUPADOS DE BUEN VENTILACION Y AFUERA DE CHISPAS O LLAMAS.
NO RELLENE EL TANQUE DE COMBUSTIBLE MIENTRAS EL MOTOR ESTA CALIENTE O OPERANDO, DESDE QUE EL COMBUSTIBLE ROCIADO PODRIA ENCENDER SI ES CONTACTO CON PARTES O CHISPAS CALIENTES DE LA IGNICION. NO ARRANQUE EL MOTOR CERCA DE ROCIADOS DE COMBUSTIBLE.
NUNCA USE GASOLINA COMO UNA AGENTE DE LIMPIANDO.
ADVERTENCIA: NO SOBRELLENE EL TANQUE, MANTENGA ESPACIO PARA EXPANSION DE COMBUSTIBLE.
ADVERTENCIA: ASEGURESE PARA REVISAR CADA ADVERTENCIA PARA PREVENIR RIESGO DE FUEGO.
NO RELLENE EL TANQUE CUANDO EL MOTOR FUNCIONANDO O CALIENTE.
ANTES DE LLENANDO COMBUSTIBLE, DOBLA INTERRUPTOR DE MOTOR A POSICION DE (PARE).
TEN CUIDADO PARA NO QUITAR POLVO, TIERRA, Y AGUA O OTROS OBJECTOS EXTRANJEROS EN EL COMBUSTIBLE.
LIMPIE ALGUN COMBUSTIBLE ROCIADO ANTES DE EMPEZANDO EL MOTOR. MANTENGA AFUERA LAS LLAMAS ABIERTAS.
ARRANQUE DEL MOTOR
ARRANQUE CON RETROCESO
PRECAUCIÓN REVISE EL NIVEL DEL ACEITE ANTES DE CADA OPERACION COMO MOSTRADO.
- Aísle el generador de la red eléctrica.
- Desenchufe cualquier equipo eléctrico conectado a las tomas.
- Coloque el interruptor del generador en la posición de estrangulador.
- Jale lentamente la palanca de arranque hasta que note cierta resistencia, luego jálela rápidamente hasta el final. Si el motor no arranca, repita el paso 4 hasta conseguirlo.
- Una vez que el motor se haya calentado, coloque el interruptor del generador en la posición de encendido "I".
ARRANQUE ELÉCTRICO
- Aísle el generador de la red eléctrica.
- Desenchufe cualquier equipo eléctrico conectado a las tomas.
- Coloque el interruptor del generador en la posición de estrangulador.
- Presione el botón de arranque del generador hasta que encienda el motor y suéltelo inmediatamente después.
NOTA: No presione el botón de arranque del generador más de 5 segundos ya que esto podría dañar el motor de arranque. Si el motor no arranca, espere 10 segundos antes de volver a intentarlo. - Una vez que el motor se haya calentado, coloque el interruptor del generador en la posición de encendido "I".
PRECAUCIÓN: NO CONECTE APARATOS CON LINEAS O TAPONES DEFECTOS.
ASEGURESE QUE APARATOS NO SON CONECTOS A GENERADOR CUANDO EMPEZANDO. EMPEZANDO EL GENERADOR CON APARATO CONECTADO PUEDE RESULTAR EN DANO A GENERADOR Y / O APARATO Y LESIONES PERSONALES.
PARAR EL MOTOR
- Desconecte el generador y desenchufe todos los equipos eléctricos.
- Coloque el interruptor del generador en la posición de apagado "0".
NOTA: Para parar el motor en caso de emergencia, gire el interruptor del generador a la posición de apagado "0".
SERVICIO
MANTENIMIENTO DEL GENERADOR
Asegúrese de haber leído y comprendido toda la información de seguridad, advertencias e instrucciones antes de realizar cualquier tarea de mantenimiento. Utilice las horas de servicio o los días del calendario, EL PLAZO QUE VENZA PRIMERO, para determinar los intervalos correctos de mantenimiento. Detenga el motor antes de realizar el mantenimiento. Ponga el motor en posición horizontal y quite el tapón de la bujía para impedir que el motor arranque. No utilice el motor en una sala sin ventilación o recinto cerrado.
CUANDO SEA NECESARIO:
Limpieza del filtro y el tapón del depósito de combustible
CON CADA USO:
Comprobación del nivel de aceite de motor Inspección visual
PRIMERAS 20 HORAS DE SERVICIO O 1 MES:
Sustitución del aceite de motor
CADA MES:
Inspección del generador
Inspección/limpieza/sustitución del apagachispas
ISustitución del aceite de motor
Comprobación del filtro de aire
Inspección/ajuste/sustitución de la bujía
CADA 300 HORAS DE SERVICIO O 1 AÑO:
Limpieza de la cabeza del cilindro
Comprobación del juego de las válvulas del motor
CADA 2 AÑOS:
Circuito de combustible: compruebe su estado o remplácelo si es necesario
NOTA: Solamente utilice piezas originales.
INSPECCIÓN DEL GENERADOR
Arranque el motor una vez al mes y espere a que alcance la temperatura normal de servicio (unos 10 minutos). Enchufe un equipo con cable y encienda el equipo para asegurarse de que el generador suministra energía. Cuando haya verificado que el generador suministra energía, apague el equipo y desenchúfelo. A continuación apague el generador.
COMPROBACIÓN DEL FILTRO DE AIRE
Un filtro de aire sucio limitará el flujo de aire en el carburador, provocará un ahorro insuficiente de combustible y puede dañar el motor. Para mantener el generador en buenas condiciones de funcionamiento, realice el mantenimiento del filtro de aire de manera regular. Realice el mantenimiento con mayor frecuencia si el generador se utiliza en entornos con mucho polvo.
Nota: Nunca utilice el generador si el filtro de aire no está colocado. Utilizar el generador sin el filtro de aire aceleraría el desgaste del motor.
Para acceder al filtro de aire, siga el procedimiento de Conexión de batería en las INSTRUCCIONES DE PRIMER USO.
- Para acceder a los elementos de espuma y papel de filtro de aire, desenganche las 2 tornillerías (1).
- Quite cuidadosamente la tapa de filtro de aire. Nota, se debe quitar el elemento de papel con la tapa.
Revise el elemento de papel para ver si hay limpieza. Si el elemento de papel está sucio, reemplácelo.
Revise el elemento de espuma. Si el elemento de espuma se encuentra sucio, lávelo. Si el elemento de espuma está dañado, cámbielo.
Use disolvente no inflamable o una mezcla de detergente del hogar y agua tibia para lavar el filtro. enjuague el filtro completamente para quitar toda la solución de limpieza. reemplace el filtro después de que el filtro se haya secado. no aceite el filtro de espuma.
Nota: No retuerza la filtro. si se retuerce el filtro, se puede dañar el filtro.
Utilice un trapo húmedo para limpiar todo el polvo de la tapa y la carcasa. Instale el filtro en la carcasa. Para reemplazar la puerta del filtro de aire y el panel lateral se debe realizar el procedimiento inverso al de remoción.
LIMPIEZA DE LA CABEZA DEL CILINDRO
Esta tarea de mantenimiento solamente debe ser realizada por personal calificado. Póngase en contacto con su servicio técnico para programar este mantenimiento.
SUSTITUCIÓN DEL ACEITE DE MOTOR
- Ponga el motor en funcionamiento hasta que alcance su temperatura normal de servicio. Detenga el motor y recoja el aceite usado con un recipiente adecuado.
- Desatornille los 2 elementos de fijación (1) que se encuentran en la parte superior del panel lateral. Recuerde que son elementos cautivos y no puede quitarlos por completo del panel lateral.
- Jale los elementos de fijación en la dirección que se muestra (2) para liberar la parte superior del panel lateral.
- Jale el panel hasta que salgan los elementos de fijación escondidos (3)
Importante, deje de jalar una vez que los elementos de
fijación (3) hayan salido, de lo contrario podría dañar las lengüetas que se encuentran en la parte inferior del panel lateral.
- Para sacar el panel lateral por completo, levántelo en dirección vertical (4) para liberar las lengüetas inferiores.
- Coloque con cuidado el panel lateral a un costado con el cordón retráctil conectado.
- Coloque cuidadosamente el generador en bloques de madera para permitir que se coloque un recipiente de drenaje del aceite debajo del arandelas de goma de caucho (5).
- Quite el arandelas de goma de caucho (5).
- Desenrosque el aceite tapón de drenaje (6) y drene todo el aceite del motor en el recipiente.
- Reemplace el aceite tapón de drenaje y el arandelas de goma de caucho.
- Limpie UP exceso de aceite.
- Llene el aceite, use el embudo (incluido) y revise el nivel de aceite. Consulte aceite del motor level: revisar.
- Instale y apriete el aceite indicador de nivel.
- Vuelva a conectar el panel lateral en orden inverso a la remoción.
- Deseche el aceite usado correctamente.
- Arranque el motor durante un período breve y revise para ver si hay fugas.
- Detenga el motor y revise el nivel de aceite. añada aceite si level indica que es necesario. Consulte aceite del motor level: revisar.
INSPECCIÓN Y AJUSTE DEL JUEGO DE LAS VÁLVU- LAS DEL MOTOR
Esta tarea de mantenimiento solamente debe ser realizada por personal calificado. Póngase en contacto con su servicio técnico para programar este mantenimiento.
SUSTITUCIÓN DEL TUBO DE COMBUSTIBLE
Esta tarea de mantenimiento solamente debe ser realizada por personal calificado. Contacte a su servicio técnico local para programar el mantenimiento.
LIMPIEZA DEL FILTRO Y EL TAPÓN DEL TANQUE DE COMBUSTIBLE
Limpie el tapón del depósito de combustible (1) y la zona alrededor del mismo antes de quitarlo. Al limpiar el tapón y la zona alrededor del mismo antes de quitarlo, se reduce la cantidad de contaminantes que entran al sistema de combustible.
Si se han acumulado residuos en el filtro de combustible (2), quite el filtro y enjuáguelo. Deje que el filtro se seque antes de volver a colocarlo.
INSPECCIÓN/LIMPIEZA/SUSTITUCIÓN DEL APAGACHISPAS
El generador cuenta con un apagachispas situado en la salida de escape del silenciador. El apagachispas se
limpia con un cepillo de alambre suave cada 50 horas de servicio o 3 meses de uso. El apagachispas debe sustituirse cada 100 horas de servicio o antes si se encuentra dañado.
ADVERTENCIA LAS PIEZAS O COMPONENTES CALIENTES PODRÍAN CAUSAR QUEMADURAS O LESIONES. LAS PIEZAS O COMPONENTES CALIENTES NO DEBEN ENTRAR EN CONTACTO CON SU PIEL. UTILICE ROPA O EQUIPOS DE PROTECCIÓN PARA PROTEGER LA PIEL.
NO REALICE ESTA TAREA DE MANTENIMIENTO HASTA QUE EL SILENCIADOR SE HAYA ENFRIADO.

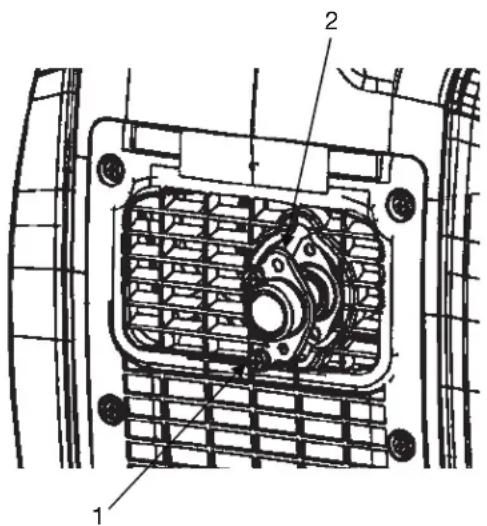

Quite los tornillos (1). Quite el apaga chispas (2) y compruébelo. Limpie con cuidado el apaga chispas utilizando un cepillo de alambre suave. Reemplace el apaga chispas si está dañado.
Para colocar el apaga chispas, alinee los orificios de montaje del apaga chispas con los orificios del silenciador. Inserte los tornillos (1) y apriete con firmeza.
INSPECCIÓN/AJUSTE/SUSTITUCIÓN DE LA BUJÍA
Consulte el apartado “Especificaciones” de este manual para determinar el número de referencia correcto de la bujía y la distancia entre electrodos correspondiente a su generador.
- EVITE realizar el procedimiento de mantenimiento mientras el motor está en funcionamiento.
- Coloque el interruptor del generador en la posición de apagado "O".
- Retire el panel lateral según el procedimiento de Verificación del filtro de aire.
- Retire el recubrimiento aislante de la bujía (1) jalándolo simplemente de la parte superior de la bujía.
- Utilice una llave (2) o un dado de bujía para retirar la bujía (3).
- Compruebe visualmente si la bujía está dañada. Si el aislante tiene fisuras, sustituya la bujía. Si el electrodo está dañado, sustituya la bujía.
- Mida la distancia entre electrodos (4) con una galga de espesores. Ajuste el espacio según sea necesario doblando con cuidado el electrodo. Consulte el espacio correcto de su equipo en el apartado Especificaciones.
- Coloque la bujía con la mano y ajuste a 9 ± 2 lb ft (12.5 ± 2 Nm). NO ajuste demasiado ya que esto podría dañar el motor.
- Vuelva a colocar el recubrimiento aislante de la bujía y el panel lateral.
BATERÍA - INSPECCIÓN/SUSTITUCIÓN
voltios, cargue la batería. El voltaje de carga continua máxima recomendada es de 15 voltios.
Si no es posible encender el motor con la batería, aun después de haberla cargado, verifique que las terminales
de la batería sean seguras y estén libres de corrosión.
En caso de que sea necesario cambiar la batería:
- Primero, desconecte el cable negativo (-).
- Después, desconecte el cable positivo (+).
Para instalar una nueva batería:
-
Primero, conecte el cable positivo (+).
-
Después, conecte el cable negativo (-).
NOTA: Utilice solamente piezas originales de.
PRECAUCIÓN - PELIGRO DE EXPLOSIÓN SI LA BATERÍA SE CAMBIA DE MANERA INCORRECTA; SOLAMENTE PUEDE REEMPLAZARLA POR OTRA IGUAL O EQUIVALENTE.
La batería usada se debe reciclar de acuerdo con sus leyes locales.
ALMACENAMIENTO DE GENERADOR
Cuando un generador se encuentra en almacenamiento, puede condensarse humedad en los devanados. Para minimizar la condensación, guarde siempre el generador en un lugar seco. Tape el generador con una cubierta protectora que llegue al suelo. Esta cubierta debe quedar floja alrededor del generador para permitir una ventilación adecuada.
No se debe almacenar el generador en temperaturas ambiente que superen los 131oF (55oC), ya que esto puede dañar el sistema de detector de CO (si está disponible)
Espere hasta que el generador se haya enfriado antes de cubrirlo. Nunca opere el genrator con la tapa instalada. Puede encenderse y causar daños.
ALMACENAMIENTO ENTRE 1 Y 3 MESES
Elimine cualquier suciedad, óxido, grasa o aceite del generador. NO utilice una hidrolimpiadora para limpiar el generador. Compruebe el exterior. Realice las reparaciones necesarias.
Añada estabilizador de combustible al tanque de combustible para evitar el deterioro de la gasolina. Arranque el motor y déjelo funcionar durante 5 minutos para asegurarse de que el estabilizador de combustible ha llegado al carburador. Apague el motor y espere a que se enfríe.
Coloque el interruptor del generador en la posición de apagado "O".
Coloque el generador en el lugar donde va a ser almacenado.
Tape el generador.
ALMACENAMIENTO POR MÁS DE 3 MESES
Elimine cualquier suciedad, óxido, grasa o aceite del generador. NO utilice una hidrolimpiadora para limpiar el generador. Compruebe el exterior. Realice las reparaciones necesarias.
| ADVERTENCIA | LA | GASOLINA | ES |
| EXTREMADAMENTE | INFLAMABLE | ||
| Y | EXPLOSIVA | EN | DETERMINADAS |
| CIRCUNSTANCIAS. VACÍE EL COMBUSTIBLE | |||
| EN | UNA ZONA BIEN VENTILADA CON EL | ||
| MOTOR PARADO Y FRÍO. NUNCA FUME | |||
| DURANTE ESTE PROCESO Y EVITE LAS | |||
| LLAMAS ABIERTAS O CHISPAS EN LA ZONA. | |||
Quite la tapa del combustible y con cuidado gire el generador para verter la gasolina en un contenedor adecuado. Coloque la tapa de combustible, arranque el motor y póngalo en funcionamiento hasta que se detenga para vaciar el combustible del circuito, del carburador y del sistema del motor.
Sustituya el aceite de motor. Consulte el apartado "Sustitución del aceite de motor".
ALMACENAMIENTO
Quite la bujía y aplique una pequeña cantidad de aceite en el cilindro. Coloque la bujía pero sin colocarle la tapa.
Coloque el interruptor del generador en la posición de apagado "0".
Coloque el generador en el lugar donde va a ser almacenado.
Tape el generador.
LOCALIZACIÓN DE FALLAS
| Síntoma Problema | Soluciones | |
| El motor no arranca | El interruptor del generador está en la posición de apagado “0” | Coloque el interruptor del generador en la posición correcta. |
| Generador inclinado Coloque el generador | en una posición nivelada. | |
| No hay combustible Rellene el tanque de combustible | combustible | |
| Combustible contaminado o de mala calidad | Compruebe el combustible. | |
| Aceite insuficiente en el motor Compruebe | el nivel de aceite. Si es bajo, añada aceite recomendado | |
| Filtro de aire sucio Limpie el filtro de aire. | ||
| No hay chispa Sustituya la bujía. | ||
| Para el arranque eléctrico del motor, utilice el arrancador retráctil. | Si el generador arranca, verifique el voltaje de la batería en la pantalla LCD. Si la batería suministra menos de 12.4 V, cárguela. | |
| Presencia de aceite en la cámara de combustible | Quite la bujía, gire el interruptor del generador a la posición de apagado “0” y tire del arrancador retráctil cuatro veces para remover el aceite de la cámara de combustible. | |
| Si aún así el motor no arranca: Lleve el equipo a un servicio técnico autorizado. | ||
| El motor funcio-na forzado (sin carga) | Filtro de aire sucio Pare el motor y compruebe el filtro de aire. Límpielo en caso de ser necesario. | |
| Generador inclinado Coloque el generador | en una posición nivelada. | |
| Si el motor continúa corriendo con dificultad | Lleve el equipo a un servicio técnico autorizado. | |
| El motor se apaga | No hay combustible Compruebe el combustible. Llene el tanque en caso de ser necesario. | |
| Aceite insuficiente en el motor Compruebe | el nivel de aceite. Si es bajo, añada aceite recomendado. | |
| Filtro de aire sucio Limpie el filtro de aire. | ||
| Apagado debido a acumulación de CO e indicador parpadeando en rojo | Siga todas las instrucciones de seguridad indicadas en la etiqueta de acción de CO | |
| Sobrecarga del generador Desenchufe alguno de los equipos. | ||
| Apagado debido a falla del sistema de detector de CO e indicador fijo en amarilla | Falla del sistema o indicación de fin de vida. | |
| Si aún así el motor se apaga: Lleve el equipo a un servicio técnico autorizado. | ||
| El motor funcio-na forzado (con carga) | Filtro de aire sucio Pare el motor y compruebe el filtro de aire. Límpielo en caso de ser necesario. | |
| Sobrecarga del generador Desenchufe alguno de los equipos. | ||
| Equipo defectuoso conectado Desenchufe el equipo defectuoso. | ||
| Si el motor continúa cor Lleve el equipo a un servicio técnico autorizado. | ||
| El motor funciona pero el generador no suministra energía | El generador está sobrecargado; la luz de sobrecarga está encendida | Apague y desenchufe todos los dispositivos eléctricos, apague el motor, espere 10 a 15 minutos y enciéndalo nuevamente. Conecte menos cargas o de menor intensidad eléctrica. |
| Conexión incorrecta | Pare el motor y compruebe las conexiones. | |
| Cable de alimentación defectuoso | Sustituya el cable. | |
| Equipo defectuoso conectado Desenchufe el equipo defectuoso. | ||
| Si todavía no suministra energía: | Lleve el equipo a un servicio técnico autorizado. | |
ESPECIFICACIÓNES
ESPECIFICACIONES
Tipo de motor......Cilindro individual, 4 tiempos,
refrigeración por aire forzado
Cilindrada (cc) 224
Sistema de ignición..... Electrónico
Distancia entre electrodos....028 - .032 pulgadas (0.7 - 0.8mm)
Volumen de combustible....2.1 galón americano (8 l)
Consumo de combustible (g/(kW h)) .... ≤ 395
Tiempo de funcionamiento continuo con carga plena al 100% (h) ......4.5
Tiempo de funcionamiento continuo con carga al 50% (h) 8
Capacidad de aceite 0.60 cuartos (0.56L)
Potencia nominal (CC)....12V 8.3A
Frecuencia nominal (Hz)....60
Voltaje nominal (V) 120
Potencia nominal de salida (kW) 3.5
Potencia pico de salida (kW) 4
Fase Monofásico
Distorsión armónica total ....... < 3%
ANOTE NÚMERO SERIE
Escriba número de modelo, numero serie de máquina (vea etiqueta de número serie (A) en ilustración y fecha de compra en espacios abajo.
Su concesario necesita esta información cuando ordenando partes.
Num. de modelo
Num. serie de máquina
Fecha de compra
(Ilene de comprador)
DECLARACIÓN DE GARANTÍA
Mi-T-M garantiza que todas las piezas (excepto aquellas a las que se hace referencia abajo), de su nueva generador libres de defectos en materiales y mano de obra durante los periodos siguientes:
Por uno (1) año a partir de la fecha original de compra.
Las piezas defectuosas que no están sujetas a deterioro causado por el uso serán reparadas o reemplazadas a nuestra opción durante el periodo de garantía. En todo caso, el reembolso está limitado al precio de compra pagado.
EXCLUSIONES
- El motor está cubierto bajo una garantía por separado que su respectivo fabricante ofrece y queda sujeto a los términos establecidos en dicha garantía.
- Esta garantía no cubre las piezas que son dañadas debido al desgaste normal, aplicación incorrecta, uso erroneo, operación en otro que recomendado. La falta de seguir funcionar recomendado y los procedimientos de mantenimiento anular la garantía también.
- El uso de otras piezas de reparación genuinas del fabricante anulará la garantía.
- Las piezas vueltas, pagado por adelantado a nuestra fábrica o a un centro de servicio autorizado de Mi-T-M serán examinadas y reemplacen gratuitamente si estan encontradas para ser defectuosas y conforme a garantía. No hay garantías que extienden más de la descripción de la cara de esto. Debajo de ningunas circunstancias el fabricante tendrá algo responsibilidad de perdida de uso de la unidad, la perdida de tiempo o de alquiler, la inconveniencia, la perdida comercial o los daños consecuentes.
PARA SERVICIO O CONSIDERACION DE LA GARANTIA CONSULTE CON:
Mi-T-M® Corporation/50 Mi-T-M Drive, Box 50/Peosta, IA 52068-0050
Telefono: 563-556-7484 / 800-553-9053 / Fax 563-556-1235
DECLARACION DE COBERTURA DE EMISIONES DE CALIFORNIA
SUS DERECHOS DE GARANTIA Y OBLIGACIONES
La Tabla de Recursos Aéreos de California y MI-T-M están felices para explicar la garantía de sistema de control de emisiones en su 2022/2023 modelo del pequeño motor todoterreno (PMT). En California, Pequeños Motores Todoterreno (PMTs) nuevos tienen que ser diseñados, construidos y equipados para conformar a los estándares rigurosos de no-niebla con humo del estado. Mi-T-M debe justificar el sistema de control de emisiones en su PMT por los períodos de tiempo indicados abajo a condición que no ha habido abuso, negligencia ni el mantenimiento impropio de su PMT.
Su sistema de control de emisiones puede incluir partes como el carburador, sistema de inyección de combustible, sistema de ignición, catalizador, tanques de combustible, líneas de combustible, capas de combustible, válvulas, botes, filtros, mangueras de vapor, abrazaderas, conectores, y otros componentes asociados relatados a la emisión. Donde existe una condición de la garantía, Mi-T-M reparará su PMT en ningún costo a usted, incluyendo diagnóstico, las piezas, y trabajo.
COBERTURA DE GARANTIA DE FABRICANTE
Este sistema de control de emisiones tiene garantía durante dos años. Si cualquier parte que está relacionada a emisiones en su motor es defectuosa, la parte será reparada o será reemplazada por Mi-T-M.
RESPONSABILIDADES DE GARANTIA DEL PROPIETARIO
-Como el propietario del Pequeño Motor Todoterreno, usted es responsable de la ejecución del mantenimiento necesario indicado en su manual de propietario. Mi-T-M recomienda que usted retenga todos recibos sobre el mantenimiento de su PMT, pero Mi-T-M no puede negar de garantía solo para la falta de recibos.
-Como el propietario del Pequeño Motor Todoterreno, usted debe saber que Mi-T-M puede negar cobertura de garantía si su Pequeño Motor Todoterreno o una pieza ha fracasada a causa de abuso, negligencia o el mantenimiento impropia o las modificaciones desaprobadas.
-Usted es responsable de presentar su Pequeño Motor Todoterreno al centro de distribución o centro de reparaciones autorizado por Mi-T-M Corporation, 50 Mi-T-M Drive, Peosta, IA 52068 (Mi-T-M) en pronto que un problema exista. Las reparaciones de garantía deben ser completadas en una cantidad razonable de tiempo, no exceder 30 días.
Si usted tiene una pregunta con respecto a su cobertura de garantía, usted debe contactar el Departamento de Servicio para Clientes de Mi-T-M en 1-800-553-9053 o por correo electrónico a corp@mitm.com.
COBERTURA GENERAL DE GARANTIA DE EMISIONES
-Sólo California-
Mi-T-M justifica al último comprador y cada comprador subsiguiente que el Pequeño Motor Todoterreno PMT (1) ha sido diseñado, construido y equipado para conformarse con todas regulaciones aplicables; y (2) es libre de defectos en materias y disfraza que causa el fracaso de una pieza garantizado conformarse con esas regulaciones como puede ser aplicable a los términos y condiciones que son indicados abajo.
(a) El período de garantía empieza en la fecha que el motor está entregado a un último comprador o cuando está primero puesto en servicio. El período de garantía es dos años.
(b) Sujeto a ciertas condiciones y exclusiones como indicadas abajo, la garantía de piezas relatadas a emisiones es el siguiente:
(1) Cualquier pieza garantizada que no está programado para el reemplazo como mantenimiento necesario en su manual de propietario está garantizado para el período de garantía indicado arriba. Si la pieza fracasa durante el período de cobertura de garantía, la pieza será reparada o será reemplazada por Mi-T-M según la subdivisión (4) abajo. Cualquiera pieza reparada o reemplazada bajo la garantía será garantizada para el resto del periodo.
(2) Cualquier pieza garantizada que está programada sólo para inspección regular en su manual de propietario está garantizada para el período de garantía indicada arriba. Cualquiera pieza reparada o reemplazada bajo la garantía será garantizada por el resto del período de garantía.
(3) Cualquier pieza garantizada que está programada para el reemplazo como mantenimiento necesario en su manual de propietario está garantizado para el período del tiempo antes de la primera fecha planificada de reemplazo para esa pieza. Si la pieza fracasa antes del primer reemplazo planificado, la pieza será reparada o será reemplazada por Mi-T-M según la subdivisión (4) abajo. Cualquiera pieza reparada o reemplazada bajo la garantía será garantizada por el resto del período de garantía antes del primer punto planificado de reemplazo para la pieza.
(4) Reparación o el reemplazo de alguna pieza garantizada bajo las provisiones de garantía en este debe ser realizado en una estación de garantía sin cargo al propietario.
(5) Sin prejuicio de lo dispuesto en esta, los servicios de garantía y de reparación serán proporcionados en todos nuestros centros de distribución que tengan la franquicia para atender a los motores sujetos.
(6) El propietario no debe ser cargado para trabajo diagnóstico que lleva a la determinación que una pieza garantizada es de hecho defectuosa, con tal de que el trabajo diagnóstico sea realizado en una estación de garantía.
(7) A través del período de garantía de motor que está indicado arriba, Mi-T-M mantendrá un suministro de piezas garantizadas suficientes para satisfacer la demanda esperada para tales partes.
(8) Cualquier pieza reemplazada puede ser utilizada en la ejecución de cualquier mantenimiento de garantía o reparaciones y debe ser proporcionado sin cargo al propietario. Tal uso no reducirá las obligaciones de garantía de Mi-T-M.
(9) Las piezas añadidas o modificadas que no están eximidas por la Tabla de Recursos Aéreos no pueden ser utilizadas. El uso de cualquier pieza añadida o modificada que no está eximida por el último comprador será razón para no permitir o aceptar un reclamo de la garantía. Mi-T-M no será responsable a garantizar los fracasos de piezas garantizadas causados por el uso de una pieza añadida o modificada que no está eximida.
(10) Mi-T-M proporcionará cualquier documento que describa los procedimientos o políticas de garantía de Mi-T-M dentro de los cinco días hábiles posteriores a la solicitud del Director Ejecutivo.
(C) Piezas que tienen Garantía
La reparación o el reemplazo de cualquier parte garantizada de otro modo elegible para la cobertura de garantía pueden ser excluidos de tal cobertura de garantía si Mi-T-M demuestra que el motor ha sido abusado, descuidado, o mantenido incorrectamente, y que el abuso, negligencia, o mantenimiento impropio fue el causo directo de la necesidad para la reparación o reemplaza de la pieza. Sin embargo, cualquier ajuste de un componente que tiene un dispositivo de la limitación de ajuste que ha sido instalado por la fábrica y está funcionando apropiadamente todavía está elegible para la cobertura de la garantía. Las siguientes piezas de garantía de emisiones están garantizadas:
(1) Tanque de Combustible
(2) Tapa de Tanque de Combustible
(3) Líneas de Combustible (para combustible líquido y vapores de combustible)
(4) Accesorios de Líneas de Combustible
(5) Abrazaderas*
(6) Válvulas Limitadoras de Presión*
(7) Válvulas de Control*
(8) Control de Solenoides*
(9) Controles Electrónicos*
(10) Diafragmas de Control de Vacío*
(11) Cables de Control*
(12) Enlaces de Control*
(13) Válvula de Purga*
(14) Juntas*
(15) Separador de Liquido/Vapor
(16) Depósito De Carbón
(17) Depósito de Soporte de Montaje
(18) Conector de Puerto de Purga del Carburador
*Nota: Al estar estos relacionados con el sistema de control de emisiones por evaporación.
(d) Lista de Partes Garantizadas del Sistema de Emisiones de Escape
(1) Sistema de Medición de Combustible
(i) Carburador y partes internas (y/o regulador de presión o Sistema de inyección de combustible)
(ii) Sistema de retoalimentación y control de la relación aire/combustible
(iii) Sistema de enriquecimiento de arranque en frío
(2) Sistema de Inducción de Aire
(i) Sistema Controlado de Admisión de Aire Caliente
(ii) Tubo de Aspiración
(iii) Sistema de avanc/rtaso de chispa
(3) Sistema de Encendido
(i) Bujías
(ii) Sistema de encendido electrónico o magneto
(iii) Sistema de avance/retraso de chispa
(4) Sistema de Recirculación de Gases de Escape (EGR)
(i) Cuerpo de valvula, y espaciador de carburador del EGR donde sea applicable
(ii) Tasa de retroalimentación y Sistema de control del EGR
(5) Sistema de Inyección de Aire
(i) Bomba de Aire o valvula de pulsación
(ii) Válvulas que afectan la distribución del flujo
(iii) Colector de Distribución
(6) Catalizador o Sistema de Reactor Termal
(i) Convertidor Catalítico
(ii) Reactor Termal
(iii) Sistema de Escape
(7) Controles Particulares
(i) Trampas, filtros, precipitadores, y cualquier otro dispositivo usado para capturer emisiones de partículas
(8) Artículos Diversos Usados en los Sistemas Anteriores
(i) Controles Electrónicos
(ii) Temporizadores de vacío, temperature, y tiempo
(iii) Mangueras, correas, conectores, y montajes
