MANUAL DE USUARIO HG001G MAKITA

- Para usuarios en Europa:

Este aparato puede ser utilizado por personas con capacidades físicas, sensoriales o mentales mermadas, o sin experiencia y conocimiento, si han recibido supervisión o instrucción para el uso del aparato de forma segura y son conscientes del peligro que implica. Los niños no deben jugar con el aparato. Mantenga el aparato alejado del alcance de los niños.

• Para usuarios en zonas distintas de Europa:
  Este aparato no ha sido previsto para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales mermadas, o falta de experiencia y conocimiento, a menos que una persona responsable por su seguridad les haya dado supervisión o instrucción para el uso del aparato. Los niños pequeños deberán ser supervisados para asegurarse de que no juegan con el aparato.
• Consulte el capítulo “MANTENIMIENTO” para ver los detalles apropiados de las precauciones durante el mantenimiento hecho por el usuario.
• Podría producirse un incendio si el aparato no es utilizado con cuidado, por consiguiente,

— tenga cuidado cuando utilice el aparato en lugares donde haya materiales combustibles;
— no aplique en el mismo sitio durante mucho tiempo;
— no lo utilice en presencia de una atmósfera explosiva;
— tenga presente que el calor puede ser dirigido hacia materiales combustibles que estén fuera de la vista;
— ponga el aparato encima de su soporte después de utilizarlo y deje que se enfríe antes de almacenarlo;
— no deje el aparato sin atender cuando esté encendido.

Este es un aparato alimentado por batería. El cartucho de batería se carga separado del aparato.

• Consulte el capítulo “ESPECIFICACIONES” para ver la referencia del tipo de batería.
• Consulte la sección “Instalación o desmontaje del cartucho de batería” para ver cómo retirar o instalar la batería.
• Para desechar el cartucho de batería, retírelo del aparato y deséchelo en un lugar seguro. Siga los reglamentos locales referentes al desecho de la batería.
• Si el aparato no va a ser utilizado durante un periodo de tiempo largo, la batería deberá ser retirada del aparato.
• No cortocircuite el cartucho de batería.

ESPECIFICACIONES

Modelo: HG001G
Tensión nominal 36 V - 40 V CC máx.
Temperatura Temperatura ambiente - 600 °C
Volumen de aire *	Nivel de volumen de aire: 1	120 L/min
	Nivel de volumen de aire: 2	150 L/min
	Nivel de volumen de aire: 3	180 L/min
	Nivel de volumen de aire: 4	200 L/min
Dimensiones (La x An x Al)con BL4040		191 mm x 86 mm x 272 mm
Peso neto 1,5 - 2,7 kg

* El volumen de aire se indica a la temperatura máxima, por lo que el volumen de aire real puede variar del volumen de aire indicado dependiendo del ajuste de temperatura.
- Debido a nuestro continuado programa de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
- Las especificaciones y el cartucho de batería pueden diferir de país a país.
- El valor del peso neto incluye la combinación más liviana y la más pesada del accesorio (o accesorios) y del cartucho (o cartuchos) de batería que se especifican en el manual de instrucciones.

Cartucho de batería y cargador aplicables

Cartucho de batería BL4020 / BL4025 / BL4040 / BL4040F / BL4050F / BL4080F

Cargador DC40RA / DC40RB / DC40RC / BCC01 / BCC02

- Algunos de los cartuchos de batería y cargadores indicados arriba puede que no estén disponibles dependiendo de su región de residencia.

ADVERTENCIA: Utilice solamente los cartuchos de batería y cargadores indicados arriba. La utilización de cualquier otro cartucho de batería y cargador puede ocasionar heridas y/o un incendio.

Fuente de alimentación conectada por cable recomendada

Unidad portátil de alimentación eléctrica PDC01 / PDC1200 / PDC1500

• La fuente o fuentes de alimentación conectadas por cable indicadas arriba puede que no estén disponibles dependiendo de su región de residencia.
• Antes de utilizar la fuente de alimentación conectada por cable, lea las instrucciones e indicaciones de precaución sobre ella.

Símbolos

A continuación se muestran los símbolos que pueden ser utilizados para el equipo. Asegúrese de que entiende su significado antes de utilizar.

Advertencia

No utilice la pistola de calor en la lluvia ni la deje en exteriores mientras llueve.

Lea el manual de instrucciones.

Superficies calientes - Quemarán sus dedos o manos.

Una batería representativa aplicable a este producto.

Sólo para países de la Unión Europea Debido a la presencia de componentes peligrosos en el equipo, el equipo eléctrico y electrónico, los acumuladores y las baterías desechados pueden tener un impacto negativo para el medioambiente y la salud humana.

¡No tire los aparatos eléctricos y electrónicos ni las baterías junto con los residuos domésticos!

De conformidad con las Directivas Europeas sobre residuos de aparatos eléctricos y electrónicos y sobre acumuladores y baterías y residuos de acumuladores y baterías, así como la adaptación de las mismas a la ley nacional, el equipo eléctrico, las baterías y los acumuladores desechados deberán ser almacenados por separado y trasladados a un punto distinto de recogida de desechos municipales, que cumpla con los reglamentos sobre protección medioambiental.

Esto se indica mediante el símbolo de cubo de basura tachado colocado en el equipo.

Sólo para países de la Unión Europea Desecho correcto de este producto Esta marca indica que este producto no debe ser desechado junto con otros residuos domésticos en toda la UE. Para evitar posibles daños al medioambiente o a la salud de las personas debidos al desecho incontrolado de los residuos, recíclelo responsablemente con objeto de impulsar la reutilización sostenible de los recursos materiales. Para retornar su dispositivo usado, por favor, utilice los sistemas de retorno y recogida o póngase en contacto con el vendedor donde fue comprado el producto. Ellos pueden aceptar este producto para su reciclado respetuoso con el medioambiente de forma segura. Debido a la presencia de componentes peligrosos en el equipo, el equipo eléctrico y electrónico desechado puede tener un impacto negativo para el medioambiente y la salud humana.

Uso previsto

Esta pistola de calor inalámbrica ha sido diseñada para varias aplicaciones de calentamiento, como contraer por calor envolturas o tubos que se contraen con el calor, o soldar o desoldar componentes electrónicos, desprender cintas autoadhesivas o pegatinas, aflojar tuercas o pernos oxidados, moldear piezas de plástico, secar, derretir y descongelar, etc.

ADVERTENCIAS DE SEGURIDAD

Advertencias de seguridad para herramientas eléctricas en general

ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones provistas con esta herramienta eléctrica. Si no sigue todas las instrucciones indicadas abajo, podrá resultar en una descarga eléctrica, un incendio y/o heridas graves.

Guarde todas las advertencias e instrucciones para futuras referencias.

El término “herramienta eléctrica” en las advertencias se refiere a su herramienta eléctrica de funcionamiento con conexión a la red eléctrica (con cable) o herramienta eléctrica de funcionamiento a batería (sin cable).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien iluminada. Las áreas de trabajo atestadas u oscuras son una invitación a accidentes.
2. No utilice las herramientas eléctricas en atmósferas explosivas, como en la presencia de líquidos, gases o polvo inflamables. Las herramientas eléctricas crean chispas que pueden prender fuego al polvo o los humos.
3. Mantenga a los niños y transeúntes alejados mientras utiliza una herramienta eléctrica. Las distracciones le pueden hacer perder el control.

Seguridad eléctrica

1. Las clavijas de las herramientas eléctricas deberán ser apropiadas para la toma de corriente. No modifique nunca la clavija de ninguna forma. No utilice ninguna clavija adaptadora con herramientas eléctricas que tengan conexión a tierra (puesta a tierra). La utilización de clavijas no modificadas y tomas de corriente apropiadas para las clavijas reducirá el riesgo de que se produzca una descarga eléctrica.

2. Evite tocar con el cuerpo superficies conectadas a tierra o puestas a tierra tales como tubos, radiadores, cocinas y refrigeradores. Si su cuerpo es puesto a tierra o conectado a tierra existirá un mayor riesgo de que sufra una descarga eléctrica.

3. No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. La entrada de agua en una herramienta eléctrica aumentará el riesgo de que se produzca una descarga eléctrica.

4. No haga mal uso del cable. No utilice nunca el cable para transportar, arrastrar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, aceite, bordes cortantes o partes en movimiento. Los cables dañados o enredados aumentarán el riesgo de que se produzca una descarga eléctrica.

5. Cuando vaya a utilizar una herramienta eléctrica en exteriores, utilice un cable de extensión apropiado para uso en exteriores. La utilización de un cable apropiado para uso en exteriores reducirá el riesgo de que se produzca una descarga eléctrica.

6. Si resulta inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice un suministro de corriente protegido con un interruptor diferencial. La utilización de un interruptor diferencial reduce el riesgo de que se produzca una descarga eléctrica.

7. Las herramientas eléctricas pueden producir campos electromagnéticos (EMF), que no son dañinos para el usuario. No obstante, los usuarios de marcapasos y otros dispositivos médicos similares deben ponerse en contacto con el fabricante de su dispositivo y/o con su médico para obtener asesoramiento antes de operar esta herramienta.

Seguridad personal

1. Esté alerta, concéntrese en lo que esté haciendo y emplee el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento sin atención mientras se están utilizando herramientas eléctricas puede resultar en heridas personales graves.

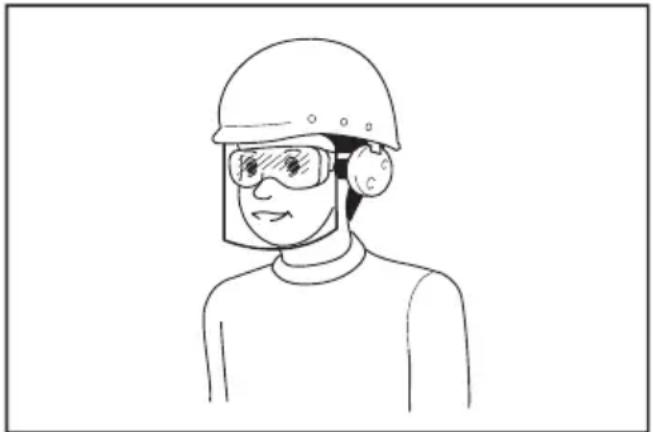

2. Utilice equipo de protección personal. Póngase siempre protección para los ojos. El equipo de protección como máscara contra el polvo, zapatos de seguridad antideslizantes, casco rígido y protección para los oídos utilizado en las condiciones apropiadas reducirá el riesgo de sufrir heridas personales.

3. Evite los arranques involuntarios. Asegúrese de que el interruptor está en la posición desactivada antes de conectar a la toma de corriente y/o la batería, coger o transportar la herramienta. El transportar herramientas eléctricas con el dedo en el interruptor o el conectar la alimentación a herramientas eléctricas que tienen el interruptor activado invita a accidentes.

4. Retire cualquier llave de ajuste o llave de apriete antes de encender la herramienta eléctrica. Una llave de apriete o llave de ajuste que haya sido dejada puesta en una parte giratoria de la herramienta eléctrica puede resultar en heridas personales.

5. No utilice la herramienta donde no alcance. Mantenga los pies sobre suelo firme y el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

6. Vístase apropiadamente. No se ponga ropa holgada o joyas. Mantenga el cabello y la ropa alejados de las partes en movimiento. Las ropas holgadas, las joyas o el cabello largo se pueden enganchar en las partes móviles.

7. Si hay provistos dispositivos para la conexión de equipos de extracción y recogida de polvo, asegúrese de conectarlos y utilizarlos debidamente. La utilización de recogida de polvo permite reducir los riesgos relacionados con el polvo.

8. No deje que la familiaridad obtenida con el uso frecuente de las herramientas le permita volverse complaciente e ignorar los principios de seguridad de la herramienta. Un acto de descuido puede ocasionar heridas graves en la fracción de un segundo.

9. Póngase siempre gafas de protección para proteger sus ojos de heridas cuando utilice herramientas eléctricas. Las gafas de protección deben cumplir con las normas ANSI Z87.1 en los Estados Unidos de América, EN 166 en Europa, o AS/NZS 1336 en Australia/Nueva Zelanda. En Australia/Nueva Zelanda, se requiere, también, legalmente ponerse pantalla facial para proteger la cara.

Es una responsabilidad del empresario imponer a los operarios de la herramienta y a otras personas en las inmediaciones del área de trabajo el uso de equipos de protección de seguridad apropiados.

Utilización y cuidado de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su tarea. La herramienta eléctrica correcta realizará la tarea mejor y de forma más segura a la potencia para la que ha sido diseñada.
2. No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor será peligrosa y deberá ser reparada.
3. Desconecte la clavija de la fuente de alimentación y/o retire la batería, si es desmontable, de la herramienta eléctrica antes de hacer cualquier ajuste, cambio de accesorios, o almacenar la herramienta eléctrica. Tales medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica pueda ser puesta en marcha por accidente.
4. Guarde las herramientas eléctricas que no esté utilizando fuera del alcance de los niños y no permita que personas no familiarizadas con la herramienta eléctrica o estas instrucciones utilice la herramienta eléctrica. Las herramientas eléctricas son peligrosas en manos de personas no capacitadas.

5. Realice el mantenimiento a las herramientas eléctricas y los accesorios. Compruebe si hay desalineación o bloqueo de las partes móviles, rotura de partes y cualquier otra condición que pueda afectar a la operación de la herramienta eléctrica. Si está dañada, haga que la herramienta eléctrica sea reparada antes de utilizarla. Muchos accidentes son causados por un mal mantenimiento de las herramientas eléctricas.

6. Mantenga los implementos de corte afilados y limpios. Los implementos de corte bien mantenidos con los bordes de corte afilados son menos propensos a estancarse y más fáciles de controlar.

7. Utilice la herramienta eléctrica, los accesorios y los implementos, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que va a realizarse. La utilización de la herramienta eléctrica para operaciones distintas de las previstas podrá resultar en una situación peligrosa.
8. Mantenga los mangos y superficies de asimiento secos, limpios y libres de aceite y grasa. Los mangos y superficies de asimiento resbaladizos no permiten un manejo y control seguros de la herramienta en situaciones inesperadas.
9. Cuando utilice la herramienta, no lleve guantes de trabajo de material textil que puedan enredarse. Si los guantes de trabajo de material textil se enredan en las partes móviles, pueden provocar heridas personales.

Utilización y cuidado de la herramienta a batería

1. Cargue la batería solamente con el cargador especificado por el fabricante. Un cargador que es apropiado para un tipo de batería puede crear un riesgo de incendio cuando se utiliza con otra batería.
2. Utilice las herramientas eléctricas solamente con las baterías designadas específicamente para ellas. La utilización de cualquier otra batería puede crear un riesgo de heridas o incendio.
3. Cuando la batería no esté siendo utilizada, guárdela alejada de otros objetos metálicos, como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que puedan hacer conexión entre un terminal y el otro. Si se cortocircuitan entre sí los terminales de la batería podrán producirse quemaduras o un incendio.
4. En condiciones abusivas, es posible que salga expulsado líquido de la batería; evite el contacto con él. Si se produce un contacto accidental, enjuague con agua. Si el líquido entra en los ojos, además de enjuagarlos, solicite asistencia médica. El líquido expulsado de la batería puede ocasionar irritación y quemaduras.
5. No utilice una batería o herramienta que esté dañada o modificada. Las baterías dañadas o modificadas pueden comportarse de forma impredecible resultando en un incendio, explosión o riesgo de heridas.
6. No exponga una batería o herramienta al fuego o a temperatura excesiva. La exposición al fuego o a una temperatura superior a los 130 °C puede ocasionar una explosión.
7. Siga todas las instrucciones de carga y no cargue la batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. Cargar incorrectamente o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.

Servicio

1. Haga que su herramienta eléctrica sea servida por una persona de reparación cualificada utilizando solamente piezas de repuesto idénticas. De esta forma la herramienta eléctrica seguirá siendo segura.
2. No haga nunca el mantenimiento a baterías dañadas. El mantenimiento de las baterías debe ser realizado solamente por el fabricante o proveedores de servicio autorizados.
3. Siga las instrucciones para lubricarlas y cambiar los accesorios.

Advertencias de seguridad para la pistola de calor inalámbrica

1. El uso incorrecto de la pistola de calor puede ocasionar un riesgo de incendio.
2. No utilice esta herramienta como secador de pelo.
3. No deje nunca la pistola de calor sin atender cuando esté encendida.
4. No utilice la pistola de calor en entornos húmedos, inflamables, o explosivos.
5. Compruebe el área de trabajo antes de la operación. No utilice el aparato si la seguridad no ha sido confirmada.
6. Mantenga el área de trabajo suficientemente ventilada. Puede generarse humo venenoso cuando se trabaja con algunos materiales.
7. Mientras la pistola de calor está encendida o poco después de apagarla, no toque la boquilla ni el accesorio colocado en la boquilla porque se habrán calentado mucho. Espere hasta que la boquilla o el accesorio se haya enfriado completamente.
8. No se quede mirando a la boquilla de la pistola de calor cuando esté encendida.
9. No permita que la boquilla caliente de la pistola de calor toque ningún objeto o material que sea inflamable o se derrita o dañe fácilmente con el calor cuando la pistola de calor esté encendida o poco después de apagarla.
10. Cuando instale o desmonte la boquilla, deje que la boquilla se enfríe suficientemente.
11. Después de utilizar, deje la herramienta de pie por sí sola o coloque hacia arriba la boquilla de caldeo antes de que se enfríe.
12. Apague siempre la pistola de calor, desconecte la fuente de alimentación y deje que se enfríe completamente antes de moverla o almacenarla.
13. No obstruya nunca la entrada de aire ni la ventilación de aire de ninguna forma. Si lo hace, podrá ocasionar que la pistola de calor se caliente extremadamente y se dañe.
14. No deje que ningún objeto caiga dentro de la boquilla de la pistola de calor. Podrá ocasionar un cortocircuito o recalentamiento.

15. No apunte nunca la pistola de calor hacia ninguna persona u objetos inflamables.

16. Caliente despacio mientras mueve la pistola de calor hacia arriba, abajo, izquierda y derecha. No aplique en el mismo sitio durante mucho tiempo.

17. Quite la pintura de la boquilla; puede comenzar a arder.
18. Cuando utilice la herramienta estando de pie por sí sola, póngala en la posición estable.
19. Cuando utilice la herramienta con accesorios, asegúrese de que los accesorios están colocados en la herramienta firmemente.
20. Utilice accesorios genuinos de Makita.
21. No utilice la herramienta como sopladora.
22. Indicación: La batería está cargada parcialmente cuando se entrega. La batería tiene que ser cargada completamente para asegurarse de que tiene energía antes de usar por primera vez. La batería tiene que ser retirada de la herramienta para cargarla.
23. La batería se puede cargar en cualquier momento sin que se acorte su vida de servicio. Cualquier discontinuidad durante la carga tampoco dañará la batería.

Instrucciones de seguridad importantes para el cartucho de batería

1. Antes de utilizar el cartucho de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.
2. No desensamble ni manipule el cartucho de batería. Podrá resultar en un incendio, calor excesivo, o una explosión.
3. Si el tiempo de uso se acorta demasiado, cese la operación inmediatamente. Podría resultar en un riesgo de recalentamiento, posibles quemaduras e incluso una explosión.
4. Si entra electrólito en sus ojos, aclárelos con agua limpia y acuda a un médico inmediatamente. Existe el riesgo de poder perder la vista.
5. No cortocircuite el cartucho de batería:

(1) No toque los terminales con ningún material conductor.
(2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, como clavos, monedas, etc.
(3) No exponga el cartucho de batería al agua ni a la lluvia.

Un cortocircuito en la batería puede producir una gran circulación de corriente, un recalentamiento, posibles quemaduras e incluso una rotura de la misma.

1. No guarde ni utilice la herramienta y el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50 °C.

2. Nunca incinere el cartucho de batería incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.

3. No clave, corte, aplaste, lance, deje caer el cartucho de batería, ni golpee contra un objeto duro el cartucho de batería. Tal conducta podrá resultar en un incendio, calor excesivo, o una explosión.

4. No utilice una batería dañada.
5. Las baterías de litio-ion contenidas están sujetas a los requisitos de la Legislación para Materiales Peligrosos.

Para transportes comerciales, p.ej., por terceras personas y agentes de transportes, se deberán observar requisitos especiales para el empaquetado y etiquetado.

Para la preparación del artículo que se va a enviar, se requiere consultar con un experto en materiales peligrosos. Por favor, observe también la posibilidad de reglamentos nacionales más detallados.

Cubra con cinta aislante o enmascare los contactos expuestos y empaquete la batería de tal manera que no se pueda mover alrededor dentro del embalaje.

1. Para desechar el cartucho de batería, retírelo de la herramienta y deséchelo en un lugar seguro. Siga los reglamentos locales referentes al desecho de la batería.
2. Utilice las baterías solamente con los productos especificados por Makita. La instalación de las baterías en productos no compatibles puede resultar en un incendio, calor excesivo, explosión, o fuga de electrolito.
3. Si la herramienta no va a ser utilizada durante un periodo de tiempo largo, la batería deberá ser retirada de la herramienta.
4. Durante y después de la utilización, el cartucho de batería podrá acumular calor, lo cual puede ocasionar quemaduras o quemaduras de baja temperatura. Preste atención al manejo de cartuchos de batería calientes.
5. No toque el terminal de la herramienta inmediatamente después de utilizar, dado que puede calentarse lo suficiente como para ocasionar quemaduras.
6. No permita que virutas, polvo, o tierra se adhieran dentro de los terminales, orificios, y ranuras del cartucho de batería. Esto podría ocasionar calentamiento, que coja fuego, reviente y un mal funcionamiento de la herramienta o el cartucho de batería, resultando en quemaduras o heridas personales.
7. A menos que la herramienta pueda utilizarse cerca de cables eléctricos de alta tensión, no utilice el cartucho de batería cerca de cables eléctricos de alta tensión. Podrá resultar en un mal funcionamiento o rotura de la herramienta o el cartucho de batería.
8. Mantenga la batería alejada de los niños.

GUARDE ESTAS INSTRUCCIONES.

PRECAUCIÓN: Utilice solamente baterías genuinas de Makita. La utilización de baterías no genuinas de Makita, o baterías que han sido alteradas, puede resultar en una explosión de la batería ocasionando incendios, heridas personales y daños. También anulará la garantía de Makita para la herramienta y el cargador de Makita.

AVISO: Makita no se hace responsable de ningún accidente que resulte del uso de baterías Makita no genuinas ni de baterías que hayan sido modificadas. Las baterías Makita genuinas han sido rigurosamente evaluadas para garantizar su compatibilidad con las herramientas y cargadores Makita, de acuerdo con la legislación y los estándares de seguridad aplicables.

Consejos para alargar al máximo la vida de servicio de la batería

1. Cargue el cartucho de batería antes de que se descargue completamente. Detenga siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.
2. No cargue nunca un cartucho de batería que esté completamente cargado. La sobrecarga acortará la vida de servicio de la batería.
3. Cargue el cartucho de batería a temperatura ambiente de 10 °C - 40 °C. Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.
4. Cuando no esté utilizando el cartucho de batería, retírelo de la herramienta o del cargador.
5. Cargue el cartucho de batería si no lo utiliza durante un periodo de tiempo prolongado (más de seis meses).

DESCRIPCIÓN DE LAS PARTES

▶ Fig.1

1	Boquilla de caldeo 2 Cubierta delantera
3	Palanca de desbloqueo 4 Gattillo interruptor
5	Botón de bloqueo 6 Luz LED
7	Gancho 8 Botón de liberación del gancho
9	Pantalla de estado 10 Botón de ajuste del volumen de aire
11	Botón más de ajuste de temperatura	12	Botón menos de ajuste de temperatura

NOTA: La decoloración de la boquilla se debe a los procesos de fabricación. No afecta la función de la herramienta.

DESCRIPCIÓN DEL FUNCIONAMIENTO

APRECAUCIÓN: Asegúrese siempre de que la herramienta está apagada y el cartucho de batería retirado antes de realizar cualquier ajuste o comprobación en la herramienta.

Instalación o extracción del cartucho de batería

⚠PRECAUCIÓN: Apague siempre la herramienta antes de instalar o retirar el cartucho de batería.
▲PRECAUCIÓN: Sujete la herramienta y el cartucho de batería firmemente cuando instale o retire el cartucho de batería. Si no sujeta la herramienta y el cartucho de batería firmemente podrán caérsele de las manos y resultar en daños a la herramienta y al cartucho de batería y heridas personales.

Para instalar el cartucho de batería, alinee la lengüeta del cartucho de batería con la ranura del alojamiento y deslícelo al interior hasta encajarlo en su sitio. Insértelo por completo hasta que se bloquee en su sitio con un pequeño chasquido. Si puede ver el indicador rojo como se muestra en la figura, no estará bloqueado completamente.

Para retirar el cartucho de batería, deslícelo de la herramienta mientras desliza el botón de la parte frontal del cartucho.

▶ Fig.2: 1. Indicador rojo 2. Botón 3. Cartucho de batería

⚠PRECAUCIÓN: Instale siempre el cartucho de batería completamente hasta que no pueda verse el indicador rojo. En caso contrario, podrá caerse accidentalmente de la herramienta y ocasionarle heridas a usted o a alguien que esté cerca de usted.
⚠PRECAUCIÓN: No instale el cartucho de batería empleando fuerza. Si el cartucho no se desliza al interior fácilmente, será porque no está siendo insertado correctamente.

Modo de indicar la capacidad de batería restante

Presione el botón de comprobación en el cartucho de batería para indicar la capacidad de batería restante. Las lámparas indicadoras se iluminan durante unos pocos segundos.

▶ Fig.3: 1. Lámparas indicadoras 2. Botón de comprobación

Lámparas indicadoras Capacidad			restante
Iluminada Apagada Parpadeando
			75% a 100%
			50% a 75%
			25% a 50%
			0% a 25%
			Cargue la batería.
			Puede que la batería no esté funcionando bien.

NOTA: Dependiendo de las condiciones de utilización y de la temperatura ambiente, la indicación podrá variar ligeramente de la capacidad real.

NOTA: La primera lámpara indicadora (extremo izquierdo) parpadeará cuando el sistema de protección de la batería esté funcionando.

Iconos en la pantalla de estado

La pantalla de estado se ilumina cuando se acciona el gatillo interruptor, el botón de ajuste de temperatura o el botón de ajuste del volumen de aire.

▶ Fig.4: 1. Botón de ajuste del volumen de aire 2. Botón de ajuste de temperatura

Visualización de iconos de error

Cuando la herramienta detecta un error, el icono de error se visualiza en la pantalla de estado. En este caso, remedie el error de acuerdo con la siguiente tabla.

Icono de error Remedio
	Póngase en contacto con el centro de servicio Makita local.
	Deje enfriar la herramienta y el cartucho de batería. Si el error aún no se resuelve, póngase en contacto con el centro de servicio Makita local.
	Libere el gatillo interruptor y apriételo otra vez. Si el error aún no se resuelve, póngase en contacto con el centro de servicio Makita local.

Visualización del icono de capacidad de batería restante

La capacidad de batería restante también se puede comprobar en la pantalla de estado.

Icono de capacidad de batería	Capacidad restante
Encendido	50% a 100%
Encendido	20% a 50%
[CX2]Encendido	0% a 20% *
Parpadeando
Parpadeando	Cargue la batería.

* Cuando la herramienta no puede mantener la temperatura ajustada, el ícono de capacidad de batería y la luz LED comienzan a parpadear. En este caso, utilice la herramienta con el ajuste de temperatura o el ajuste de volumen de aire más bajo, o cargue el cartucho de batería.

Sistema de protección de la herramienta / batería

La herramienta está equipada con un sistema de protección de la herramienta/batería. Este sistema corta automáticamente la alimentación del motor para alargar la vida útil de la herramienta y la batería. La herramienta se detendrá automáticamente durante la operación si la herramienta o la batería es puesta en una de las condiciones siguientes. En algunas condiciones, los indicadores se iluminan.

Protección contra sobrecarga

Cuando la herramienta sea utilizada de una manera que le haga absorber una corriente anormalmente alta, se visualizará el icono de error en la pantalla de estado. En esta situación, póngase en contacto con el centro de servicio Makita local.

Cuando la batería sea operada de una manera que le haga absorber una corriente anormalmente alta, la herramienta se apagará automáticamente. En esta situación, suelte el gatillo interruptor y detenga la tarea que ocasiona la sobrecarga de la batería. Después encienda la herramienta para volver a empezar.

Protección contra el recalentamiento

Cuando la herramienta se recalienta, se visualiza el ícono de error en la pantalla de estado, la herramienta detiene el calentamiento y solo sopla aire. En esta situación, continúe soplando aire o apague la herramienta hasta que se enfríe lo suficiente.

Cuando la batería se recalienta, la herramienta se apaga automáticamente. En esta situación, deje que la batería se enfríe antes de encender la herramienta otra vez.

Protección contra descarga excesiva

Cuando la capacidad de batería sea baja, la herramienta se detendrá automáticamente. Si el producto no funciona aun cuando los interruptores sean accionados, retire la batería (o baterías) de la herramienta y cárguela.

Protecciones contra otras causas

También hay un sistema de protección diseñado para otras causas que pueden dañar la herramienta y permite a la herramienta detenerse automáticamente.

Realice todos los pasos siguientes para despejar las causas, cuando la herramienta haya sido llevada a una pausa temporal o a una parada en la operación.

1. Asegúrese de que todos los interruptores están en la posición apagada, y después encienda la herramienta otra vez para volver a empezar.
2. Cargue la(s) batería(s) o reemplácela(s) con una batería(s) recargada(s).
3. Deje que la herramienta y la(s) batería(s) se enfríen.

Si no se nota una mejora al restablecer el sistema de protección, póngase en contacto con el centro de servicio Makita local.

Para encender y apagar

Para encender

— Empuje la palanca de desbloqueo hacia abajo y apriete el gatillo interruptor para encender la herramienta.
— Presione hacia dentro el botón de bloqueo de la izquierda con su pulgar para mantener la herramienta en marcha.

Para apagar

— Suelte el gatillo interruptor para parar.
— Para parar la herramienta desde la posición bloqueada, apriete el gatillo interruptor a tope para desbloquear. Suelte el gatillo interruptor para parar.

▶ Fig.5: 1. Palanca de desbloqueo 2. Gatillo interruptor 3. Botón de bloqueo

Luz LED

▲PRECAUCIÓN: No mire a la luz ni vea la fuente de luz directamente.

Apriete el gatillo interruptor para encender la lámpara. La lámpara seguirá encendida mientras el gatillo interruptor esté siendo apretado. La lámpara se apagará 10 segundos aproximadamente después de soltar el gatillo interruptor.

▶ Fig.6: 1. Lámpara

AVISO: Utilice un paño seco para quitar la suciedad de la lente de la lámpara. Tenga cuidado de no rayar la lente de la lámpara, porque podrá disminuir la iluminación.

Ajuste de temperatura

La temperatura se puede ajustar entre 50 °C y 600 °C. La temperatura no se puede ajustar por debajo de 50 °C. Si la temperatura se ajusta por debajo de 50 °C, se visualizará "COOL" en la pantalla de estado y la herramienta solo soplará aire.

Para ajustar la temperatura, presione el botón más de ajuste de temperatura para aumentar la temperatura o el botón menos de ajuste de temperatura para reducir la temperatura.

Para ajustar la temperatura rápidamente, mantenga presionado el botón de ajuste de temperatura.

▶ Fig.7: 1. Pantalla de estado 2. Botón más de ajuste de temperatura 3. Botón menos de ajuste de temperatura

NOTA: Si no se acciona el gatillo interruptor, el botón de ajuste del volumen de aire o el botón de ajuste de temperatura durante unos pocos segundos, la pantalla de estado se apaga.

NOTA: El ajuste de temperatura en la pantalla de estado es sólo para referencia. La temperatura de la parte de la boquilla de caldeo cambia según la temperatura ambiente.

Cambio de la unidad de temperatura

La unidad de temperatura se puede cambiar a centígrados o Fahrenheit.

Para cambiar la unidad de temperatura, mantenga presionado el botón más de ajuste de temperatura y el botón menos de ajuste de temperatura al mismo tiempo durante unos pocos segundos.

Ajuste del límite superior de temperatura

Se puede ajustar el límite superior de temperatura. Para ajustar el límite superior de temperatura, ajuste la temperatura de la herramienta al límite superior de temperatura deseado, y después presione el botón de ajuste del volumen de aire durante 5 segundos. La temperatura visualizada en la pantalla de estado se ajustará al límite superior de temperatura y parpadeará 3 veces.

Para cancelar el límite superior de temperatura, ajuste la temperatura de la herramienta al límite superior de temperatura que ha ajustado, después presione el botón de ajuste del volumen de aire durante 5 segundos. La temperatura visualizada en la pantalla de estado parpadeará 2 veces y el límite superior de temperatura volverá 600 °C.

Ajuste del volumen de aire

El volumen de aire se puede ajustar en 4 pasos. Para ajustar el volumen de aire, presione el botón de ajuste del volumen de aire. Cada vez que presione este botón, el volumen de aire alternará del nivel 1 al nivel 4.

▶ Fig.8: 1. Pantalla de estado 2. Botón de ajuste del volumen de aire

NOTA: Si no se acciona el gatillo interruptor, el botón de ajuste del volumen de aire o el botón de ajuste de temperatura durante unos pocos segundos, la pantalla de estado se apaga.

Gancho

PRECAUCIÓN: Utilice las partes de colgar/ montaje solamente para el propósito que han sido previstas. La utilización para propósitos no previstos puede ocasionar un accidente o heridas personales.

El gancho le permite colgar la herramienta en el sitio que elija.

1. Presione el botón de liberación del gancho.
2. Gire el gancho hacia afuera.
   ▶ Fig.9: 1. Botón de liberación del gancho 2. Gancho

Para guardar el gancho, gírelo hasta su posición original, y después empújelo al interior de la herramienta hasta que produzca un chasquido.

▶ Fig.10

MONTAJE

Colocación y desmontaje de accesorios

ADVERTENCIA: Asegúrese de que la herramienta eléctrica está apagada y que el cartucho de batería ha sido retirado de la herramienta eléctrica antes de colocar los accesorios. La colocación de accesorios con el interruptor activado o el cartucho de batería instalado puede ocasionar un riesgo de accidentes.
ADVERTENCIA: Asegúrese de colocar el accesorio firmemente. De lo contrario, el accesorio se podrá caer accidentalmente y ocasionar heridas de quemadura.

Colocación del accesorio

— Elija la boquilla apropiada de acuerdo con las aplicaciones de calentamiento.
— Empuje el extremo de acoplamiento de la boquilla contra la boquilla de caldeo.

▶ Fig.11

Desinstalación del accesorio

Gire la cubierta delantera en la dirección de la flecha de la ilustración, y el accesorio será expulsado. Esto le permite retirar boquillas sin tocalas mientras todavía están calientes.

▶ Fig.12

FUNCIONAMIENTO

NOTA: En la primera utilización de la pistola de calor, puede que la herramienta emita algo de humo. Esto es normal y disminuirá pronto.

Calentamiento

ADVERTENCIA: No toque el accesorio colocado en la pistola de calor o expulsado de ella inmediatamente después de utilizarlo. No expulse el accesorio hacia ninguna persona o animal. El accesorio de boquilla estará extremadamente caliente después de utilizarlo y puede ocasionar un riesgo de heridas de quemadura.
ADVERTENCIA: No expulse el accesorio hacia ninguna superficie que sea inflamable o fácil de derretirse. El accesorio de boquilla estará extremadamente caliente después de utilizarlo y puede ocasionar un riesgo de incendio o de derretir la superficie.
ADVERTENCIA: Utilice accesorios idénticos a los incluidos en el paquete original o que su mantenimiento haya sido hecho por el distribuidor o centro de servicio. La utilización de un accesorio incorrecto o defectuoso puede ocasionar que el aire caliente fluya hacia atrás y dañe la herramienta y cree un peligro.

La pistola de calor se puede utilizar con o sin el accesorio dependiendo de la aplicación de calentamiento. Ajuste la temperatura adecuada para sus aplicaciones y utilice el accesorio si es necesario. Las siguientes tablas sugieren las temperaturas y los accesorios dependiendo de la aplicación.

Ajuste de temperatura

Ajuste de temperatura Aplicaciones
COOL(Temperatura ambiente)	Enfriamiento de las partes calientes.
	Enfriamiento de las máquinas antes de cambiar la boquilla.
50 °C - 600 °C	Secar pintura y barniz.
	Desprender pegatinas.
	Encerar y quitar cera.
	Contraer envolturas de PVC y tubos aislantes.
	Descongelar tuberías congeladas.
	Soldar plásticos.
	Doblar tubos y láminas de plástico.

Aplicaciones de los accesorios

Forma y descripción	Ejemplo
Boquilla con protección para cristalesProteger las ventanas cuando se trabaja raspando los marcos	Secar la masilla de los marcos de ventanas
	Quitar masilla de los marcos de ventanas con la espátula (accesorio opcional)
Boquilla de hendi-dura anchaPara calentamiento extendido sobre un área más ancha	Empaquetar por calor para películas contraíbles por calor
Boquilla reflectora	Contraer por calor para tubos contraí-bles por calor
	Doblar tubos de resina
Boquilla reductora Para calentamiento concentrado sobre un área pequeña	Rascar pintura con la espátula (acceso-rio opcional)
Boquilla para soldar solapada (Accesorio opcional)	Parchear una lámina de vinilo con el rodillo de presión (accesorio opcional)
Reflector para manguitos de soldadura (Accesorio opcional)	Contraer por calor para tubos contraí-bles por calor
Boquilla para soldar (Accesorio opcional)	Para calentamiento concentrado sobre un área pequeña
Boquilla para soldar rápida (Accesorio opcional) *Se usa con la boquilla para soldar	Soldar con barras de soldar de resina (accesorio opcional) con la boquilla para soldar

Utilización de la herramienta apoyada sobre sí misma

Esta herramienta se puede utilizar en posición vertical o con la boquilla de calor orientada hacia arriba como se muestra en la figura.

Cuando utilice la herramienta apoyada sobre sí misma, active el interruptor y después presione hacia dentro el botón de bloqueo para mantener la herramienta en marcha.

▶ Fig.13

ADVERTENCIA: Solamente utilice la herramienta en una de las posturas mostradas. Desactive el interruptor antes de apoyar la herramienta en otras posturas.

APRECAUCIÓN: Cuando utilice la herramienta estando apoyada sobre sí misma, póngala en una posición estable. Si utiliza la herramienta sobre un lugar inestable o en un lugar con pendiente, la herramienta se podrá caer y ocasionar heridas.

Enfriamiento

La boquilla de caldeo y los accesorios se vuelven muy calientes durante la utilización. Deje que se enfríen antes de intentar mover o almacenar la herramienta.

PRECAUCIÓN: Después de utilizar la herramienta, no toque la boquilla hasta que haya tenido tiempo de enfriarse.

▲PRECAUCIÓN: No deje el área de trabajo hasta que la herramienta se haya enfriado. Esté atento a las indicaciones de fuego oculto. Deje tiempo para que la herramienta se enfríe, y después limpie y almacene la herramienta en interiores fuera del alcance de los niños.

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que la herramienta está apagada y de que el cartucho de batería está retirado antes de intentar hacer una inspección o mantenimiento.

AVISO: No utilice nunca gasolina, bencina, disolvente, alcohol o similares. Podría producir descoloración, deformación o grietas.

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en centros de servicio o de fábrica autorizados por Makita, empleando siempre repuestos Makita.

La herramienta ha sido diseñada para ser usada durante un periodo de tiempo largo con un mantenimiento mínimo. La operación continua satisfactoria depende de un cuidado apropiado y una limpieza regular de la herramienta.

Limpieza

• Mantenga las aberturas de ventilación y el gatillo interruptor limpios y libres de materiales extraños.
• Limpie la herramienta con un paño suave periódicamente y preferiblemente después de cada utilización.

PRECAUCIÓN: Estos accesorios o adita- mentos están recomendados para su uso con la herramienta Makita especificada en este manual. El uso de cualquier otro accesorio o aditamento puede suponer un riesgo de heridas personales. Utilice el accesorio o aditamento solamente con la finalidad indicada para el mismo.

Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte al centro de servicio Makita local.

• Boquilla
• Rodillo de presión
• Espátula
  • Batería y cargador genuinos de Makita

NOTA: Algunos elementos de la lista podrán estar incluidos en el paquete de la herramienta como accesorios estándar. Pueden variar de un país a otro.

AVISO

- Para utilizadores na Europa:
