MANUAL DE USUARIO Architec 700441000000090 Duravit

Instrucciones de montaje y uso

Bañera con cinta selladora para juntas de azulejos

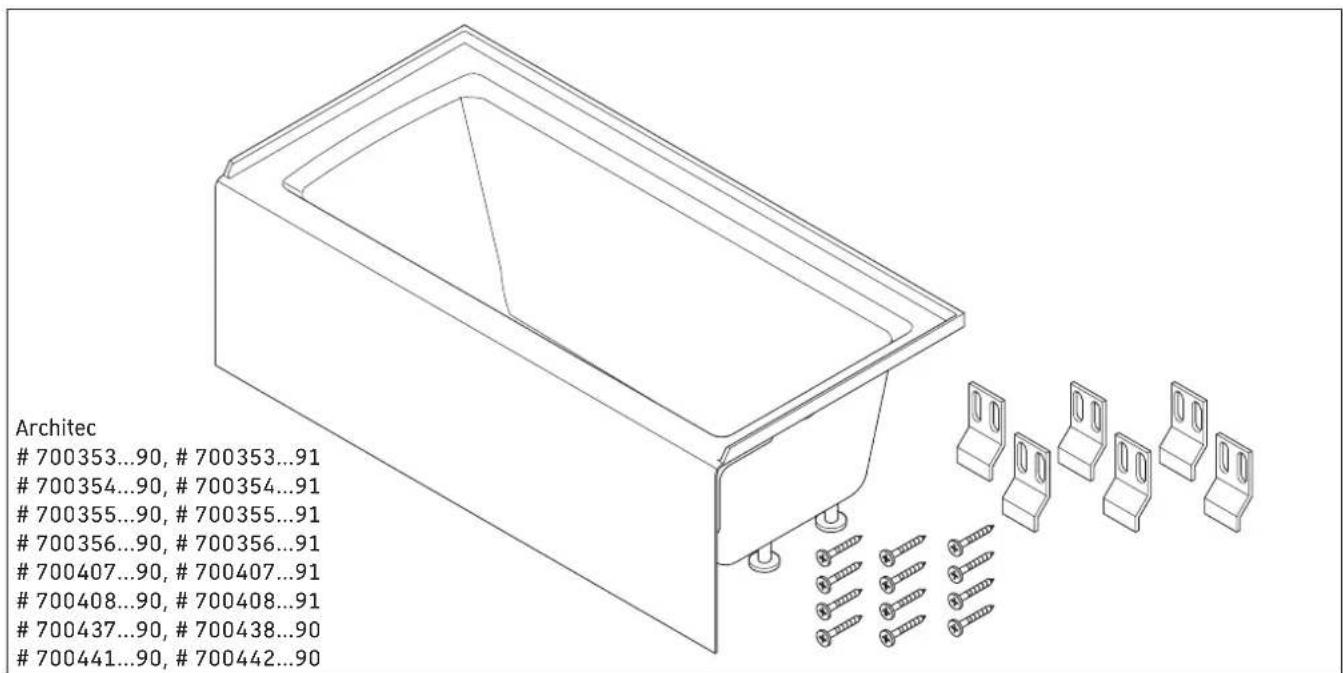

Architec

700353...90
700353...91
700354...90
700354...91
700355...90
700355...91
700356...90
700356...91
700407...90
700407...91
700408...90
700408...91
700437...90
700438...90
700441...90
700442...90

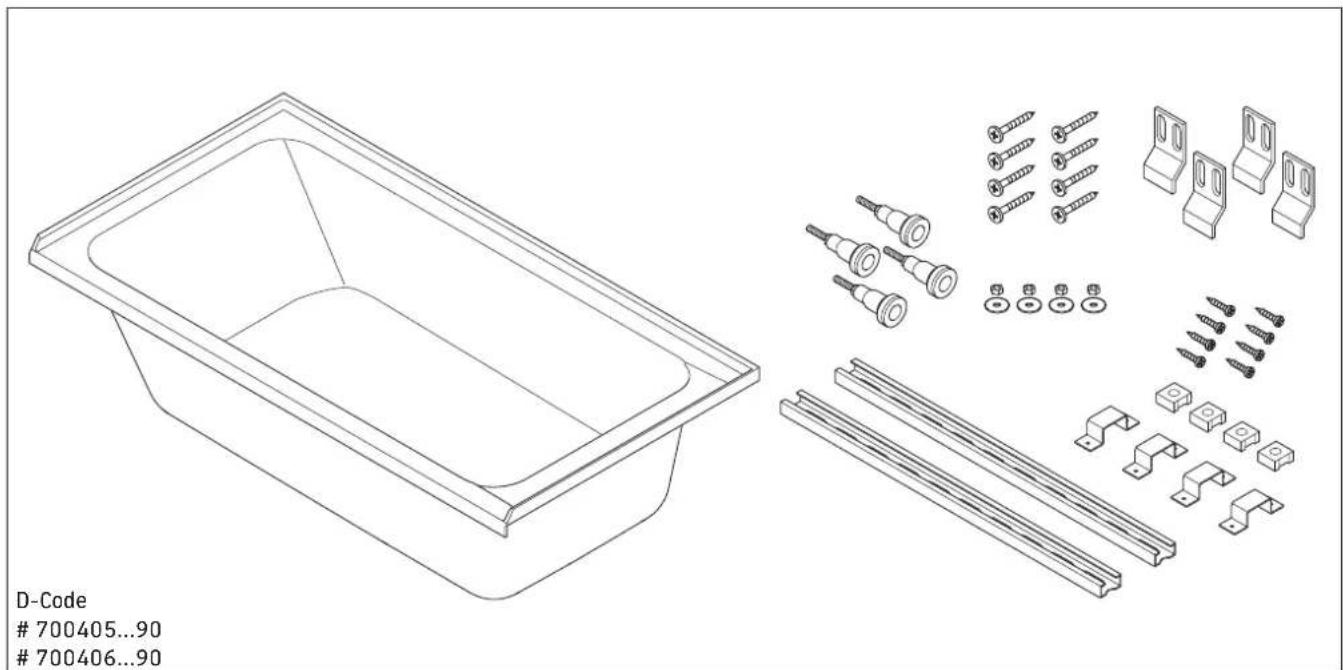

D-Code

700405...90
700406...90

Important information 4

Installation 5

Remarques importantes 10

Montage 11

Información importante 16

Montaje 17

Las instrucciones de instalación forman parte del producto Duravit y se deben leer detenidamente antes de la instalación.

Lectores destinatarios y提供优质aciones

Este es un producto de calidad profesional. Para su correcta instalacion y garantizar la satisfacion de los usuario, se requires conocimientos practicos sobre Tecnicas de construction asi como cumplir los codigos de fontaneria. Recomendamos encomendar la instalacion del producto a un fontanero professional.

Explicación de las palabras clave y de los símbolos

ADVERTENCIA

Indica una situacion peligrosa que pueda provocar la muerte o lesiones graves si no se evita.

AVISO

Se utilizes para describir pra�icas no relacionadas con lesiones fisicas.

Inspeccion (p. ej. por si hubiera arañazos)

Comprobar que no haya fugas y que todas las conexiones Sean estancas al agua.

Indicación del tiempo (p. ej. 10 horas)

Se requires unaccion

Instrucciones de seguidad

Danos materiales y/o en el producto

El incumplimiento de las normas y reglamentos locales y espécíficos de cada País puede provocar daños materiales y/o en el producto.

Observar en todo momento los reglamentos locales de instalación y las normas espécificas de cada País.

Antes de la instalación

Leer las fichas sociales antes de la instalacion. Las fichas sociales能把 descendargarse en www.pro.duravit.es.

Los productos cumplen los siguientescygos:

• Código de fontaneria uniforme (UPC)
• Código canadiense de fontaneria

Los productos cumplen las siguientes normas:

CSAB45.5-17/IAPMOZ124-2017

Accesorios-optionales (no inclusos)

791224

790252

791255

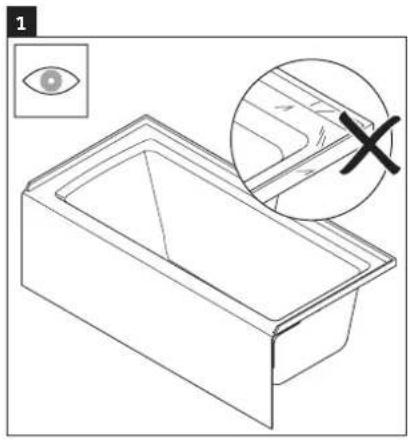

Inspeccionar la banera por si hubiera occurrido algo ndo potencial durante el transporte.
No instalar el producto si hay danos visibles.

Colocar un carton o una manta sobre el suejo.

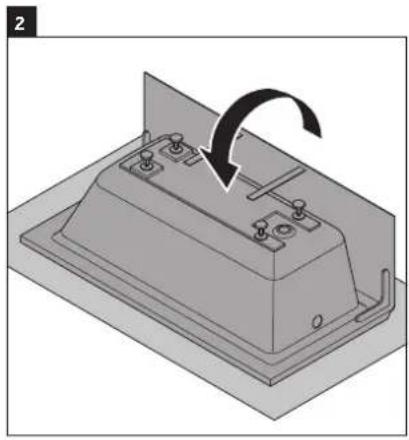

Dar la vuelta a la banera.

Para baneras Architec:

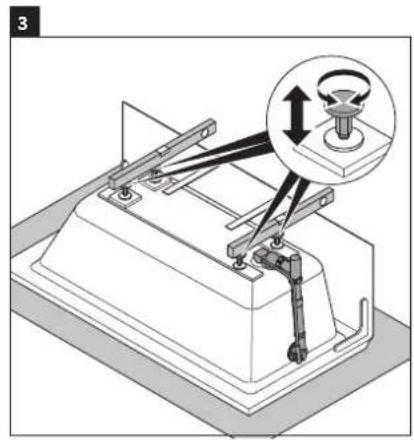

Nivelar las patas antes de ajustar la barrera.

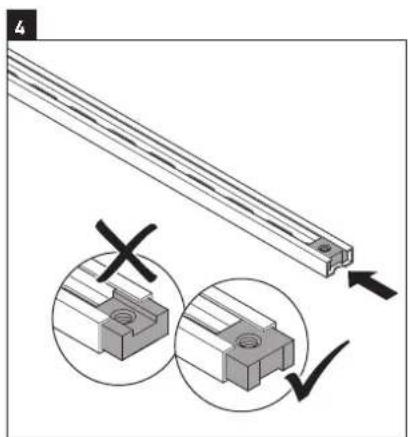

Montar el marco de apoyo.

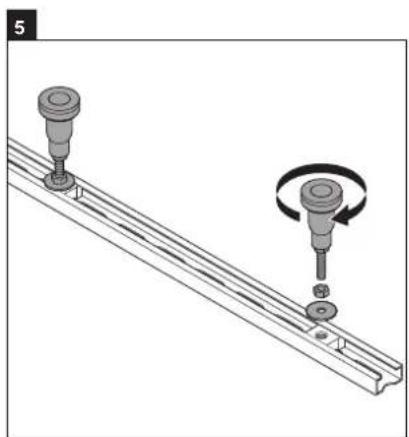

Fijar las patas ajustables al marco de apoyo.

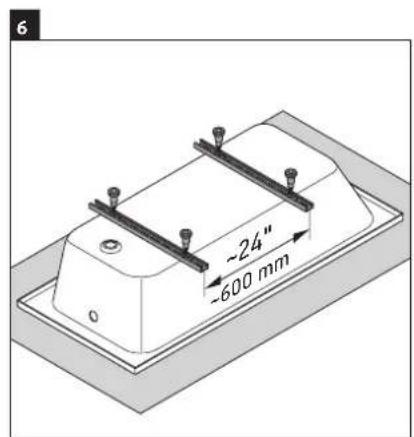

Colocar el marco de apoyo.

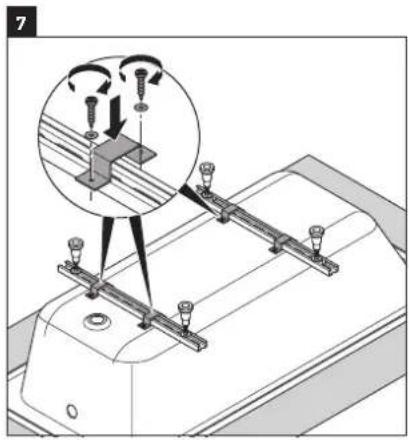

Utilizando los tornillos y arandelas suministrados, fazer el marco de apoyo en la base acrifica y de contrachapado.

Nivelar las patas antes de ajustar la banera.

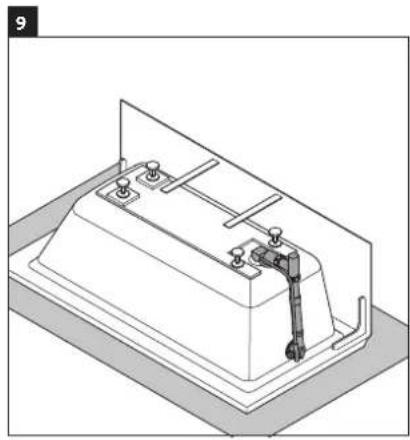

Conectar la tuberia de residuos y el rebosadero (no incluidos).

AVISO

No/utilizar tornillos differsente a los suministrados.

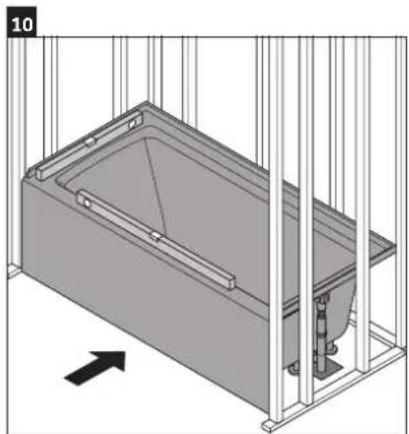

Encajar la banera en el area designada en el marco.

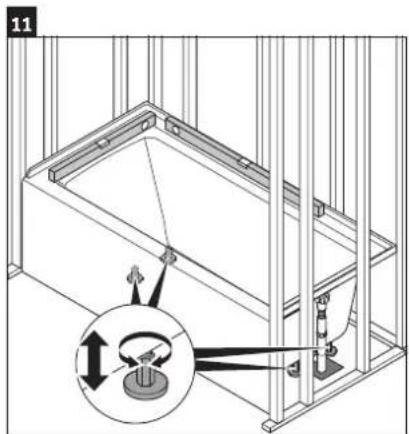

Asegurarse de que la banera este nivelada.

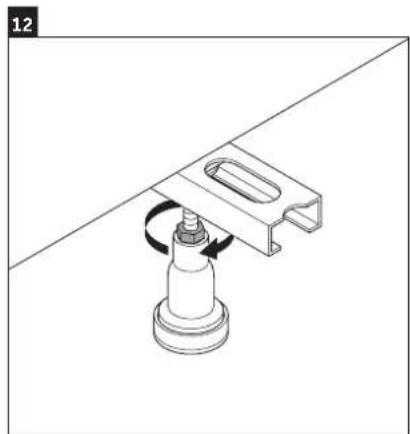

Ajustar las patas en casonecessary.

Peligro de lesiones mortales por descarga electrica!

Elcontacto con el cableado electrico(puede producir descargaelectrica.

Asegurar de que no haya ningún cable electrico ni ningún circuito de calefaction detrás de la pared o bajo del sueño, ya que podra afectar la instalación.

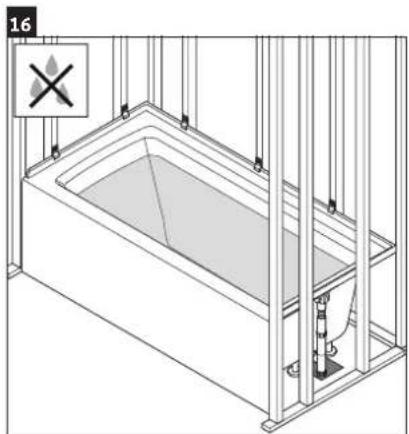

Fijar 6 grapas al marco adosado a la pared para sujetar la banera en los laterales.

rebosadero alsystemadeesagüe.

Llenar con agua la banera.
Inspeccionar por si hubiera posibles fugas.

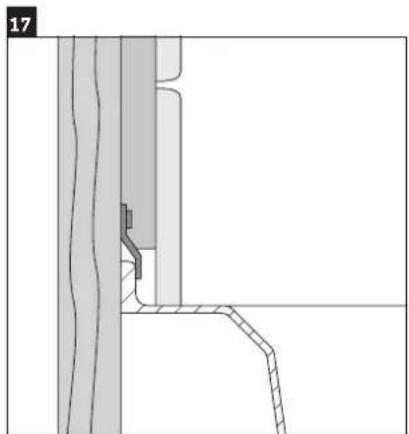

Realizar el acabado en la pared y los azulejos.
Asegurarse de instalar un tablero resistente al agua.

AVISO

La silicona con acido acetico peut darar la banera.

Utilizar silicona sobre base de alcoxi.

Llenar con agua la banera.

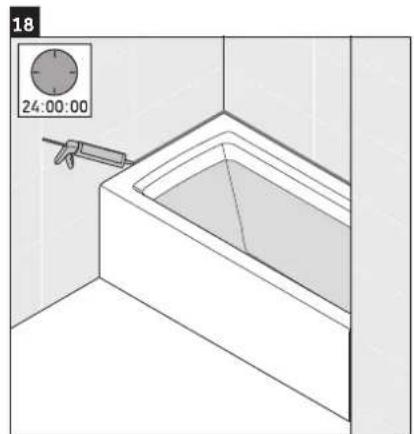

Aplicar silicona segun sea necessario.
Dejar que la silicona se asiente durante 24 h antes de vaciar la banera.
